SCHUNK PLZ Plus Series User manual

1
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
3-Backen-Zentrischgreifer PZN-plus
mit Werkzeugschnittstelle
HSK/KM/Capto
3-Finger Centric Gripper PZN-plus
with tool interface
HSK/KM/Capto
SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Bahnhofstr. 106-134
74348 Lauffen/Neckar
Deutschland
Tel. [phone]
Fax [phone]
[email protected]
www.schunk.com
AUSTRIA: SCHUNK Intec GmbH
Tel. [phone] · Fax [phone]
[email protected] · www.at.schunk.com
BELGIUM, LUXEMBOURG:
SCHUNK Intec N.V. / S. A.
Tel. [phone] · Fax [phone]
[email protected] · www.be.schunk.com
CANADA: SCHUNK Intec Corp.
Tel. [phone] · Fax [phone]
[email protected] · www.ca.schunk.com
CHINA: SCHUNK Representative Office
Tel. [phone] · Fax [phone]
[email protected] · www.cn.schunk.com
CZECH REPUBLIC: SCHUNK Intec s.r.o.
Tel. [phone] · Fax [phone]
[email protected] · www.cz.schunk.com
DENMARK: SCHUNK Intec A/S
Tel. [phone] · Fax [phone]
[email protected] · www.dk.schunk.com
FRANCE: SCHUNK Intec SARL
Tel. [phone] · Fax [phone]
[e-mail] · www.fr.schunk.com
GREAT BRITAIN: SCHUNK Intec Ltd.
Tel. [phone] · Fax [phone]
[email protected] · www.gb.schunk.com
RUSSIA: OOO SCHUNK Intec
Tel. [phone] · Fax [phone]
[email protected] · www.ru.schunk.com
SLOVAKIA: SCHUNK Intec s.r.o.
Tel. [phone] · Fax [phone]
[email protected] · www.sk.schunk.com
SOUTH KOREA: SCHUNK Intec Korea Ltd.
Tel. [phone] · Fax [phone]
[email protected] · www.kr.schunk.com
SPAIN: SCHUNK Intec S.L.
Tel. [phone] · Fax [phone]
[email protected] · www.es.schunk.com
SWEDEN: SCHUNK Intec AB
Tel. [phone] · Fax [phone]
[email protected] · www.se.schunk.com
SWITZERLAND, LIECHTENSTEIN:
SCHUNK Intec AG
Tel. [phone] · Fax [phone]
[email protected] · www.ch.schunk.com
TURKEY: SCHUNK Intec
Tel. [phone] · Fax [phone]
[email protected] · www.tr.schunk.com
USA: SCHUNK Intec Inc.
Tel. [phone] · Fax [phone]
[email protected] · www.us.schunk.com
HUNGARY: SCHUNK Intec Kft.
Tel. [phone] · Fax [phone]
[email protected] · www.hu.schunk.com
INDIA: SCHUNK India Branch Office
Tel. [phone] · Fax [phone]
[email protected] · www.in.schunk.com
ITALY: SCHUNK Intec S.r.l.
Tel. [phone] · Fax [phone]
[email protected] · www.it.schunk.com
JAPAN: SCHUNK Intec K.K.
Tel. [phone] · Fax [phone]
[email protected] · www.tbk-hand.co.jp
MEXICO, VENEZUELA:
SCHUNK Intec S.A. de C.V.
Tel. [phone] · Fax [phone]
[email protected] · www.mx.schunk.com
NETHERLANDS: SCHUNK Intec B.V.
Tel. [phone] · Fax [phone]
[email protected] · www.nl.schunk.com
POLAND: SCHUNK Intec Sp.zo.o.
Tel. [phone] · Fax [phone]
[email protected] · www.pl.schunk.com
PORTUGAL: Sales Representative
Tel. [phone] · Fax [phone]
[email protected] · www.pt.schunk.com
Reg. No. DE-003496 QM Reg. No. DE-003496 QM
Druck-Nr.: 03 / PZN-plus-HSK / de-en / 04.03.10 K
Sehr geehrter Kunde,
wir gratulieren zu Ihrer Entscheidung für SCHUNK. Damit
haben Sie sich für höchste Präzision, hervorragende
Qualität und besten Service entschieden.
Sie erhöhen die Prozesssicherheit in Ihrer Fertigung
und erzielen beste Bearbeitungsergebnisse – für die
Zufriedenheit Ihrer Kunden.
SCHUNK-Produkte werden Sie begeistern.
Unsere ausführlichen Montage- und Betriebshinweise
unterstützen Sie dabei.
Sie haben Fragen? Wir sind auch nach Ihrem Kauf jeder-
zeit für Sie da. Sie erreichen uns unter den unten aufge-
führten Kontaktadressen.
Mit freundlichen Grüßen
Ihre SCHUNK GmbH & Co. KG
Spann- und Greiftechnik
Dear Customer,
Congratulations on choosing a SCHUNK product. By
choosing SCHUNK, you have opted for the highest preci-
sion, top quality and best service.
You are going to increase the process reliability of
your production and achieve best machining results
– to the customer‘s complete satisfaction.
SCHUNK products are inspiring.
Our detailed assembly and operation manual will
support you.
Do you have further questions? You may contact us at
any time – even after purchase. You can reach us directly
at the below mentioned addresses.
Kindest Regards,
Your SCHUNK GmbH & Co. KG
Precision Workholding Systems

2
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Inhaltsverzeichnis / Table of Contents
Seite / Page
1. Sicherheit / Safety 3
1.1 Symbolerklärung / Symbol key 3
1.2 Bestimmungsgemäßer Gebrauch / Appropriate use 3
1.3 Umgebungs- und Einsatzbedingungen / Environmental and operating conditions 3
1.4 Sicherheitshinweise / Safety information 3
2. Gewährleistung / Warranty 4
3. Lieferumfang / Scope of delivery 5
4. Technische Daten / Technical Data 5
5. Montage / Assembly 5
5.1 Befestigung des Greifers mit federndem Andrückstern (nur als Option) /
Fastening the gripper with spring-loaded pressure piece (only as option) 6
6. Energieversorgung des Greifers / Energy supply of the gripper 6
7. Wartung und Pflege des Greifers / Maintenance and care of the gripper 9
7.1 Wartungs- und Pflegeintervalle / Maintenance intervals 9
7.2 Zerlegen des Greifers / Disassembly of the gripper 10
7.2.1 Version mit Greifkraftsicherung »Innensichern« / Version with ”Internal gripping force safety system“ 11
7.3 Schraubenanzugsmomente / Screw tightening torques 11
8. Zusammenbauzeichnung / Assembly drawing 12
9. Dichtsatz- und Ersatzteilstücklisten / Seal kit and spare part lists 13
9.1 Dichtsatzlisten / Seal kit lists 13
9.2 Beipacks / Accessories supplied 14
9.3 Ersatzteilstücklisten / Spare parts lists 15
10. Montagevorrichtungen / Mounting devices 20
11. Zubehör / Accessories 21
11.1 Einstellsatz / Adjustment set 21
11.2 Weiteres Zubehör / Further Accessories 21

3
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
1. Safety
1.1 Symbol key
This symbol is displayed wherever there is a
danger of injury or where the gripper may suffer
damage.
1.2 Appropriate use
The unit was designed for gripping and temporary secure holding
of workpieces or other objects.
The gripper is intended for installation / mounting for machinery
and equipment. The requirements of the applicable directives
must be observed and complied with.
The gripper may only ever be employed within the restrictions of
its technical specifications.
Using the system with disregard to even a minor specification will
be deemed inappropriate use. The manufacturer assumes no lia-
bility for any injury or damage resulting from inappropriate use.
1.3 Environmental and operating conditions
– Use the unit only within the application parameters defined in
the Technical Catalog. The most recent version applies
(according to the General Terms and Conditions). Please
make sure that your application has been checked based on
the current SCHUNK calculation program. If this is not the
case, we can provide no warranty.
– Standard for quality of the compressed air according to ISO
8573-1: 6 4 4.
– Clean ambient conditions at room temperature are required.
If these conditions are not ensured, the maintenance interval
will be shorter, depending on the actual utilization.
– The environment must be free of splashing water and vapors,
and also of abrasive dust and process dust. This does not
apply to units designed especially for dirty environments.
1.4 Safety information
1. The gripper is built according to the level of technology avai-
lable at the time of delivery and is safe to operate. However,
the gripper may still be dangerous if, for example:
the gripper is used, assembled or maintained inappropriately
or is used for purposes other than those it is intended for.
the EC Machine Directive, the accident prevention regu-
lations, the VDE guidelines, or the safety information and
assembly instructions are not heeded.
2. Any persons who may be responsible for assembly, commis-
sioning and maintenance of the unit are obliged to have read
and understood all of the operating instructions, in particular
chapter 1 “Safety”. We recommend that the customer have
this confirmed in writing.
3. The installation, deinstallation, assembly of all motion detec-
tors, connection and commissioning may only be performed
by authorized, appropriately trained personnel.
4. Modes of operation that adversely affect the function and/or
the operational safety of the gripper are to be refrained from.
5. Never move any parts by hand as long as the power
supply is connected.
6. Never grasp into uncovered mechanisms and never
grasp between the gripper fingers.
1. Sicherheit
1.1 Symbolerklärung
Dieses Symbol ist überall dort zu finden wo
besondere Gefahren für Personen oder Beschädi-
gungen des Greifers möglich sind.
1.2 Bestimmungsgemäßer Gebrauch
Das Greifmodul wurde konstruiert zum Greifen und zeitbegrenz-
ten sicheren Halten von Werkstücken bzw. Gegenständen.
Das Produkt ist zum Ein-/Anbau für Maschinen bzw. Anlagen
bestimmt. Die Anforderungen der zutreffenden Richtlinien müs-
sen beachtet und eingehalten werden.
Das Produkt darf ausschließlich im Rahmen seiner technischen
Daten verwendet werden.
Ein darüberhinausgehender Gebrauch gilt als nicht bestim-
mungsgemäß. Für Schäden aus einem solchen Gebrauch haftet
der Hersteller nicht.
1.3 Umgebungs- und Einsatzbedingungen
– Die Einheit nur innerhalb der im Technischen Katalog defi-
nierten Einsatzparameter einsetzen. Es gilt jeweils die letzte
Fassung (lt. Kapitel 2.3 AGB). Bitte prüfen Sie, ob Ihr
Einsatzfall anhand des aktuellen SCHUNK-Berechnungs-
programms geprüft wurde. Ist dies nicht der Fall, kann keine
Gewährleistung übernommen werden.
– Anforderung an die Druckluftqualität nach ISO 8573-1: 6 4 4.
– Vorraussetzung sind saubere Umgebungsbedingungen bei
Raumtemperatur. Sollte dies nicht eingehalten werden, ver-
ringert sich je nach Anwendungsfall das Wartungsintervall.
– Die Umgebung muss frei von Spritzwasser und Dämpfen,
sowie von Abriebs- oder Prozessstäuben sein. Ausgenom-
men hiervon sind Einheiten, die speziell für verschmutzte
Umgebungen ausgelegt sind.
1.4 Sicherheitshinweise
1. Der Greifer ist nach dem Stand der Technik zum Zeitpunkt
der Auslieferung gebaut und betriebssicher. Gefahren kön-
nen von ihm jedoch ausgehen, wenn z.B.:
der Greifer unsachgemäß eingesetzt, montiert, gewartet oder
zum nicht bestimmungsgemäßen Gebrauch eingesetzt wird.
die EG-Maschinenrichtlinie, die UVV, die VDE-Richtlinien, die
Sicherheits- und Montagehinweise nicht beachtet werden.
2. Jeder, der für die Montage, Inbetriebnahme und Instand-
haltung zuständig ist, muss die komplette Betriebsanleitung,
besonders das Kapitel 1 »Sicherheit«, gelesen und ver-
standen haben. Dem Kunden wird empfohlen, sich dies
schriftlich bestätigen zu lassen.
3. Der Ein- und Ausbau, die Montage der Näherungsschalter,
das Anschließen und die Inbetriebnahme darf nur von auto-
risiertem Personal durchgeführt werden.
4. Arbeitsweisen, die die Funktion und Betriebssicherheit des
Greifers beeinträchtigen, sind zu unterlassen.
5. Keine Teile von Hand bewegen, wenn die Energie-
versorgung angeschlossen ist.
6. Nicht in die offene Mechanik und zwischen die
Greiferfinger greifen.

4
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
7. Bei Montage-, Umbau-, Wartungs- und Einstell-
arbeiten sind die Energiezuführungen zu entfernen.
8. Wartung, Um- oder Anbauten außerhalb der Ge-
fahrenzone durchführen.
9. Bei Ein- und Ausbau, Montage, Anschließen, Ein-
stellen, Inbetriebnehmen und Testen muss sicherge-
stellt sein, dass ein versehentliches Betätigen der
Einheit durch den Monteur oder andere Personen
ausgeschlossen ist.
10. Beim Einsatz aller Handhabungsmodule müssen
Schutzabdeckungen gemäß EG-Maschinenrichtlinie
Punkt 1.4 vorgesehen werden.
11. Es bestehen Gefahren durch herabfallende und
herausgeschleuderte Gegenstände. Treffen Sie Vor-
kehrungen, um das Herabfallen oder das Heraus-
schleudern von eventuell gefährlichen Gegen-
ständen (bearbeitete Werkstücke, Werkzeuge,
Späne, Bruchstücke, Abfälle usw.) zu vermeiden.
12. Greifer die mit Federkraft spannen oder eine
Greifkrafterhaltung mit Federn besitzen stehen unter
Federspannung. Beim Zerlegen einer solchen
Einheit ist daher besondere Vorsicht geboten.
13. Greifer mit einer mechanischen Greifkrafterhaltung
können sich bei einem »Not-Aus« noch eigenstän-
dig in die durch die mechanische Greifkrafterhaltung
vorgegebene Richtung bewegen. Die Endpositionen
des Greifers können mit SCHUNK SDV-P Ventilen
bei »Not-Aus« gehalten werden.
14. Die Aufsatzbacken müssen, insbesondere bei
Greifern mit mechanischer Greifkrafterhaltung so
ausgeführt werden, dass der Greifer im drucklosen
Zustand eine der Endlagen offen oder geschlossen
erreicht und somit bei einem Wechsel der Aufsatz-
backen keine Restenergie freigesetzt werden kann.
15. Zusätzliche Bohrungen, Gewinde oder Anbauten, die nicht
als Zubehör von SCHUNK angeboten werden, dürfen nur mit
Genehmigung der Fa. SCHUNK angebracht werden.
16. Darüber hinaus gelten die am Einsatzort gültigen Sicherheits-
und Unfallverhütungsvorschriften.
2. Gewährleistung
Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei
bestimmungsgemäßem Gebrauch im 1-Schicht Betrieb und unter
Beachtung der vorgeschriebenen Wartungs- und Schmie-
rintervalle und der definierten Umgebungs- und Einsatz-
bedingungen (siehe Kapitel 1.3).
Grundsätzlich sind werkstücksberührende Teile und Verschleiß-
teile nicht Bestandteil der Gewährleistung. Verschleißteile sind im
Kapitel Dichtsatz- und Ersatzteilstücklisten als solche gekenn-
zeichnet. Beachten Sie hierzu auch unsere Allgemeinen
Geschäftsbedingungen (AGB). Diese finden Sie auf unserer
Webseite www.de.schunk.com unter »Service« bei den
»Verkaufs- und Lieferbedingungen«.
Die Einheit gilt dann als defekt, wenn deren Grundfunktion
Greifen oder Schwenken nicht mehr gegeben ist.
7. Always disconnect the power supply lines during
assembly, conversion, maintenance and setting work.
8. Always carry out maintenance work, conversions and
attachments outside of the danger zone.
9. During assembly, connection, setting, commissioning
and testing, it is imperative to exclude the possibility
that the fitter or any other person could accidentally
activate the unit.
10. When using handling modules, protective covers
must be used according to EC Machine Directive,
Point 1.4.
11. There is a danger of injury and a risk of damages due
to falling and catapulted components. Precautions
must be taken to prevent any potentially dangerous
objects (processed workpieces, tools, chips, debris,
waste etc.) from falling or being catapulted out of the
unit.
12. Grippers that clamp using spring force or that are
equipped with spring gripping force maintenance are
subject to spring tension. Therefore, special care
must be taken when dismantling such units.
13. Grippers equipped with mechanical gripping force
maintenance may continue to move into the position
indicated by the mechanical gripping force mainten-
ance independently even after an “emergency
stop”. If SCHUNK SDV-P valves are used, the final
position of a gripper after an “emergency stop” can
be kept.
14. Top jaws, especially those used for grippers with
mechanic gripping force safety device, have to be
designed in a way, that the gripper reaches one of its
end-positions, "open" or "closed", when no pressure
is applied. This prevents the release of any residual
engergy during the change of the top jaws.
15. Additional holes, threads or attachments which are not sup-
plied as accessories by SCHUNK may only be applied after
obtaining the prior consent of SCHUNK.
16. Above and beyond that, the safety and accident prevention
regulations in force at the location of use apply.
2. Warranty
The warranty period is 24 months from the date of delivery when
utilized as intended in single-shift operations and in compliance
with the specified maintenance and lubrication intervals and
the defined environmental and operating conditions (see
Chapter 1.3).
Parts that come into contact with the workpiece and wearing parts
are not covered by the warranty. Wearing parts are designated
accordingly in the Seal kit and spare parts lists.
See also our General Terms and Conditions in this regard.
The unit is considered defective when the basic gripping or rota-
ry function is inoperable.

5
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
3. Lieferumfang
Greifeinheit bestehend aus:
– PZN-plus
– HSK/KM/Capto-Werkzeugschnittstelle
– Adapterplatte mit integrierten Druckteiler
– Beipack
4. Technische Daten
Die technischen Daten entnehmen Sie bitte dem aktuellen Katalog
und der Bedienungsanleitung des entsprechenden Greifers.
– Der von dem Greifer ausgehende Luftschall ist kleiner als
70 dB (A)
5. Montage
Achtung!
Bei der Montage des Greifers muss die
Energieversorgung abgeschaltet sein. Beachten Sie
auch die Sicherheitshinweise auf den Seiten 3 und 4.
3. Scope of delivery
Gripper unit consisting of:
– PZN-plus
– HSK/KM/Capto tool interface
– Adapter plate with integrated distribution of compressed air
– Accessories
4. Technical Data
For technical data, please refer to the current catalogue and the
operating manual of the corresponding gripper.
– The emitted airborne noise by the gripper is lower than
70 dB (A)
5. Assembly
cAutIOn!
Before starting assembly of the gripper, the power
supply must be switched off. Please also consider
the safety hints on pages 3 and 4.

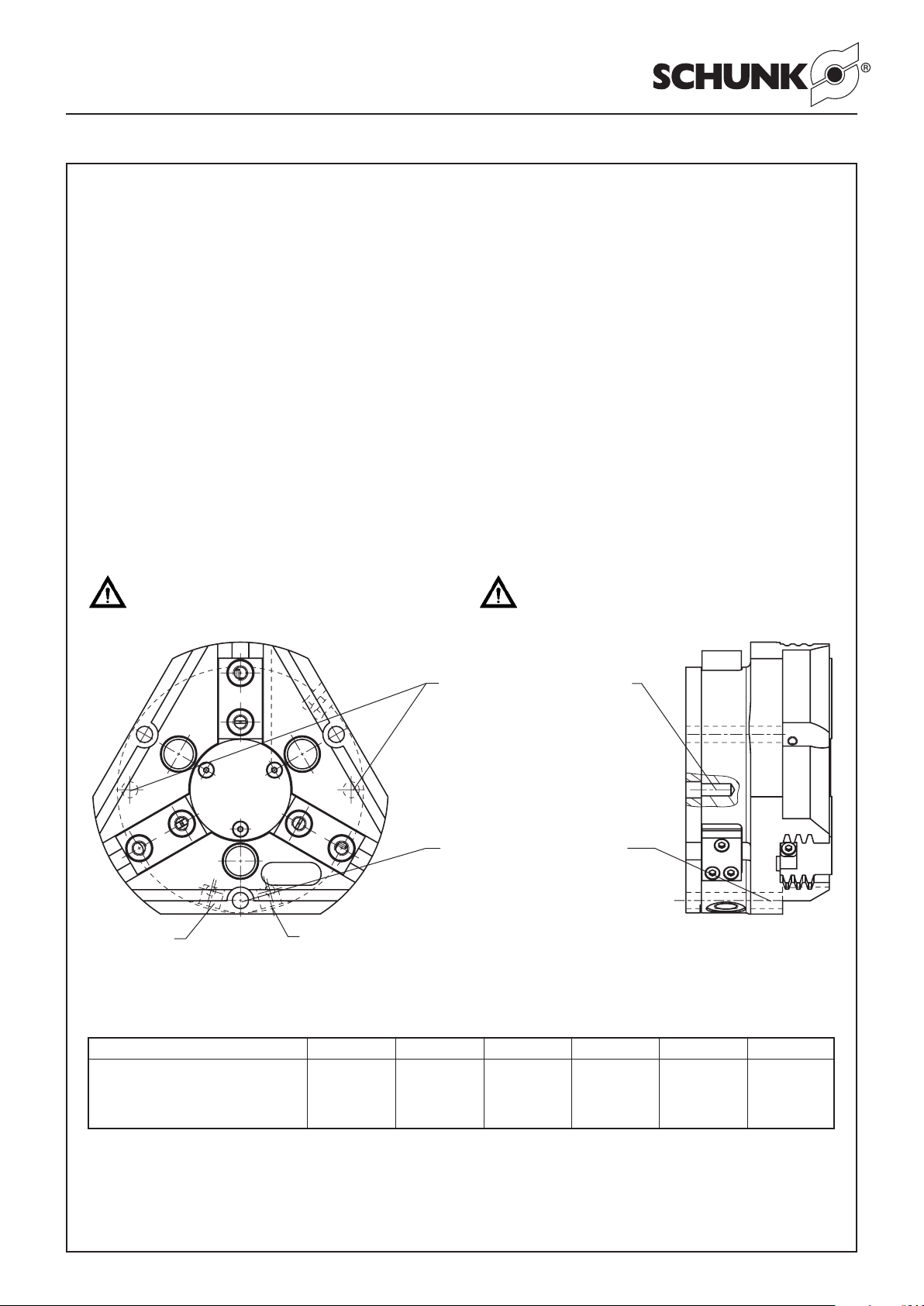

Die zur Greiferfingerbefestigung benötigten Zentrierhülsen sind in
dem jeweiligen Beipack enthalten.
The centering sleeves required for fastening the gripper are
supplied in the relevant enclosed pack.
Type PZN-plus64 PZN-plus 80 PZN-plus 100 PZN-plus 125 PZN-plus 160 PZN-plus 200
Gewindedurchmesser und max. M4 M5 M6 M6 M8 M12
Einschraubtiefe bei Fingerbefestigung 10 tief 10 tief 13 tief 13 tief 16 tief 17 tief
Thread diameter and max. depth 10 deep 10 deep 13 deep 13 deep 16 deep 17 deep
of engagement for finger fastening
Ø 4H7 für Zylinderstift / for cyl. pin
(PZN-plus 64)
Ø 5H7 für Zylinderstift / for cyl. pin
(PZN-plus 80 / 100)
Ø 6H7 für Zylinderstift / for cyl. pin
(PZN-plus 125 / 160)
Ø 8H7 für Zylinderstift / for cyl. pin
(PZN-plus 200)
3 x M5 DIN 912 (PZN-plus 64)
3 x M6 DIN 912 (PZN-plus 80 / 100)
3 x M8 DIN 912 (PZN-plus 125 / 160)
3 x M10 DIN 912 (PZN-plus 200)
Auf / Open Zu / Closed

6
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto

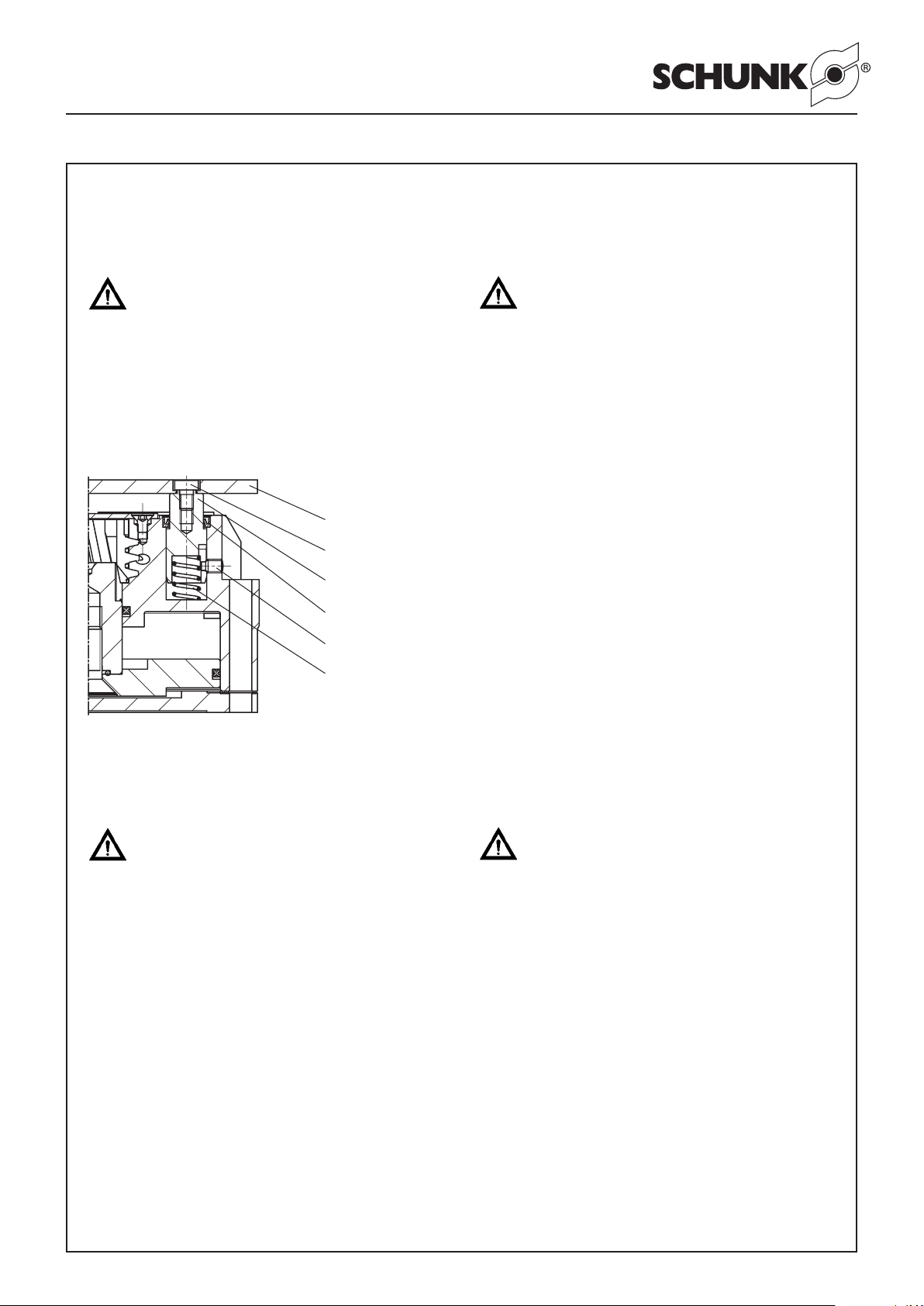

5.1 Befestigung des Greifers mit federndem
Andrückstern (nur als Option)
Vor der Montage muss der federnde Andrückstern demontiert
werden!
Achtung!
Der federnde Andrückstern steht unter Feder-
spannung!
– Lösen Sie vorsichtig die 3 Gewindestifte (Pos. 74).
– Ziehen Sie den Andrückstern heraus.
– Entfernen Sie die Federn (Pos. 75).
– Befestigen Sie den Greifer.
– Montieren Sie den Andrückstern in umgekehrter Reihenfolge.
Hinweis:
Klemmt der Andrückstern nach der Montage, so lösen Sie die
Gewindestifte (Pos. 74) etwas und sichern sie mit Loctite Nr. 243.
5.1 Fastening the gripper with spring-loaded
pressure piece (only as option)
Before assembly, the spring-loaded pressure piece must be
disassembled!
cAutIOn!
The pressure piece is spring-loaded!
– Carefully undo the 3 set screws (Item 74)
– Remove the pressure piece.
– Remove the springs (Item 75).
– Fasten the gripper.
– To fit the pressure piece, reverse the sequence described
above.
nOTe:
If the pressure piece is jamming when fitted, undo the set screw a
little (Item 74) and secure it with Loctite No. 243.
Andrückstern (Pos. 71) / Pressure piece (Pos. 71)
Befestigungsschrauben (Pos. 73) / Mounting screws (Item 73)
Führungsbolzen (Pos. 72) / Guide bolt (Item 72)
Abstreifer (ab Baugröße PZN-plus 100) (Pos. 76) /
Wiper (from size PZN-plus 100) (Item 76)
Gewindestifte (Pos. 74) / Set screws (Item 74)
Druckfedern (Pos. 75) / Compression spring (Item 75)
6. Energy supply of the gripper
Thoroughly peruse the folloing chapter, since the
gripper can be easily damaged and the gripper can
be an undervalued danger for its surrounding.
General information:
The HSK/KM/Capto-Gripper can be actuated up to an external
pressure of 60 bars.
The following described adjustment of the effective, internal
gripper pressure has to be done for first operation on an
other tooling machine.
This adjustment has to be checked regularly, at least once a
week!
The adjustment has to be made with a SCHUNK adjustment set
(Id.-No. 308599) or with any equivalent device.
Most of the tooling machines only allow works at the tool spindle
if the safety doors are closed. Please always respect the safety
instructions in accordance to the operation manual of your tooling
machine. It may happen, that the described operation routine may
change due to tooling machine used.
6. Energieversorgung des Greifers
Bitte lesen Sie den nachfolgenden Abschnitt sehr
sorgfältig, ansonsten kann es leicht zur Zerstörung
des Greifers führen und vom Greifer eine nicht zu
unterschätzende Gefahr ausgehen.
Allgemeines:
Der HSK/KM/Capto-Greifer kann bis zu einem externen
Mediendruck von 60 bar betrieben werden.
Die folgend beschriebene Einstellung des effektiven, internen
Greiferdrucks muss immer bei der Inbetriebnahme in einer
anderen Werkzeugmaschine durchgeführt werden.
Regelmäßig, mindestens 1 Mal pro Woche, ist die Einstellung zu
überprüfen!
Die Einstellung muss mit dem SCHUNK-Einstellsatz (Ident-Nr.:
308599) oder einem gleichwertigen Gerät erfolgen.
Arbeiten an der Werkzeugspindel sind bei den meisten Werk-
zeugmaschinen nur bei geschlossener Sicherheitstüre möglich.
Halten Sie stets die Sicherheitsvorschriften gem. der Anleitung
Ihrer Werkzeugmaschine ein. Eventuell ändert sich der unten
beschriebene Ablauf aufgrund Ihrer Werkzeugmaschine leicht
ab.

7
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Adjustment of the internal effective pressure:
1. Make sure that the lateral throttle (the one with the
hose) is completely open. If not, please turn out
the adjustment screw completely!
2. Adjust the direction of the hose in a way that the escaping
coolant is directed into a non-critical area. Mostly this will be
into the direction of a rear corner of the machining area. Make
sure that the adapter piece of the throttle is firmly screwed
onto the adapter plate so that everything keeps tight! (see
illustration 1 on page 8)
3. Loosen the sealing screw at connection B (if ID gripping,
that means grippers with label “......IS” in that case) or at
connection A (if OD gripping, that means grippers with
label “......AS” in that case), remove the screw and install the
adjustment set (see illustration 2 and 3 on page 8).
4. Insert the HSK/KM/Capto-gripper in the tooling machine. The
easiest way will be to insert it manually.
5. Switch on the internal coolant supply. Coolant
will escape from the hose and the pressure gauge
shows a considerably lower value than 6 bar
(Usually appr. 2 bar) otherwise stop this procedure
immediately. Continue with point F1.
F1: Loosen the gripper from the adapter plate first, then the
adapter plate from the HSK/KM/Capto tool mounting. In the
centre of the adapter plate you will find an M5 thread, in which
a nozzle of Ø 1.0 is screwed in. Remove it and replace it by the
supplied nozzle of Ø 0.7. Assembly of the components is done in
reverse order now.
The throttle has to be opened completely again (turn it out).
If the starting pressure however, shouldn't be lower than 6 bar
again, stop this procedure. Your tooling machine is not suitable
for the use of our HSK/KM/Capto-gripper. Please get in contact
with the SCHUNK technicians.
If the shown pressure is lower than 6 bar, continue with point 6.
6. Slowly turn off the throttle. The pressure indicated at the
pressure gauge of the adjustment set begins to increase
slowly. Adjust a pressure of 6 bar.
7. Turn off the cooling supply.
8. Remove the adjustment set and close the connection Bagain
with the sealing screw.
9. The HSK/KM/Capto-gripper is adjusted to this machine (this
coolant pressure and this volume current).
10. The gripper can be now exchanged like any conventional
tool. Closing of the gripper is done by the machine command
“Internal coolant on”, opening by the command “internal
coolant off”.
Einstellung des internen Effektivdruckes:
1. Vergewissern Sie sich, dass die seitliche Drossel
(mit Abspritzschlauch) komplett geöffnet ist.
Ansonsten drehen Sie die Einstellschraube bitte
komplett heraus!
2. Stellen Sie die Richtung des Abspritzschlauches so ein, dass
das daraus herausspritzende Kühlschmiermittel in einen unkri-
tischen Bereich spritzt. Dies ist meist in Richtung einer hinteren
Ecke des Bearbeitungsraumes. Achten Sie darauf, dass das
Adapterstück der Drossel in der Adapterplatte fest verschraubt
und damit dicht bleibt! (siehe Bild 1 auf Seite 8).
3. Lösen Sie die Verschlussschraube am Anschluss B (bei
Innengreifen, also der Bezeichnung “..... IS” am Greifer)
bzw. Anschluss A (bei Auflengreifen, also der Bezeichung
“..... AS” am Greifer), enfernen Sie die Schraube und instal-
lieren Sie den Einstellsatz (siehe Bild 2 und 3 auf Seite 8)
4. Wechseln Sie den HSK/KM/Capto-Greifer in die Werkzeug-
maschine ein. Dies geht am einfachsten durch manuelles
Einwechseln.
5. Schalten Sie die Innenkühlschmiermittelzufuhr ein.
AusdemAbpritzschlauchspritztKühlschmiermittel
und das Manometer zeigt deutlich weniger als 6 bar
an (meist ca. 2 bar) ansonsten sofort abbrechen!
und weiter bei Punkt F1.
F1: Lösen Sie zuerst den Greifer von der Adapterplatte,
anschließend die Adapterplatte von der HSK/KM/Capto Werk-
zeugaufnahme. In der Mitte der Adapterplatte befindet sich, einge-
schraubt in einem M5 Gewinde, eine Düse mit Ø 1.0. Entfernen
Sie diese und ersetzen Sie sie durch die mitgelieferte Düse Ø 0.7
(Beipack). Montieren Sie nun die Komponenten in umgekehrter
Reihenfolge wieder zusammen.
Die Drossel wieder komplett öffnen (herausdrehen).
Sollte der Anfangsdruck jedoch wieder nicht kleiner als 6 bar sein,
brechen Sie den Vorgang ab. Ihre Werkzeugmaschine ist zum
Einsatz unseres HSK/KM/Capto-Greifers nicht geeignet. Setzen
Sie sich bitte mit Fa. SCHUNK in Verbindung.
Sollte der angezeigte Druck nun kleiner sein als 6 bar, dann
weiter bei Punkt 6.
6. Drehen Sie die Drossel langsam zu. Der Druck, der am Mano-
meter des Einstellsatzes abzulesen ist, beginnt langsam anzu-
steigen. Stellen Sie einen Druck von 6 bar ein.
7. Schalten Sie die Kühlschmiermittelzufuhr aus.
8. Entfernen Sie den Einstellsatz und verschließen Sie den
Anschluss Bwieder mit der Verschlussschraube.
9. Der HSK/KM/Capto-Greifer ist nun auf diese Maschine
(diesen Kühlschmiermitteldruck und diesen Volumenstrom)
eingestellt.
10. Der Greifer kann nun als normales Werkzeug ein- und aus-
gewechselt werden. Das Schließen des Greifers erfolgt nun
über den Maschinenbefehl »Innenkühlschmiermittel an«, das
Öffnen durch den Befehl »Innenkühlschmiermittel aus«.

8
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Adapterplatte / Adapter plate
Drossel / throttle
Adaterstück für Drossel /
Adapter piece for throttle
Abspritzschlauch / Hose
Bild 1 / Illustration 1
Manometer / Pressure gauge
Bild 2 / Illustration 2
Einstellsatz / Adjustment set
Anschluss des Einstellsatzes
Connection of the adjustment set
Bild 3 / Illustration 3

9
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
7. Wartung und Pflege des Greifers
Achtung!
Beachten Sie unbedingt die Sicherheitshinweise auf
den Seiten 3 und 4.
7.1 Wartungs- und Pflegeintervalle
7. Maintenance and care of the gripper
cAutIOn!
It is essential to read and observe the safety
instructions on pages 3 and 4.
7.1 Maintenance intervals
PGN-plus mit Werkzeugschnittstelle HSK / KM / Capto
Wartungsintervalle (Mio. Zyklen) 2
PGN-plus with tool interface HSK / KM / Capto
Maintenance intervals (million cycles) 2
Umgebungstemperaturen über 60°C führen zu schnellerem
Aushärten, vereinzelte Kühlschmierstoffe und Flüssigkeiten
führen teilweise zum schnelleren Auswaschen der eingesetzten
Schmierstoffe. Schmier- und Wartungsarbeiten dementsprechend
häufiger durchführen oder den Greifer gegebenenfalls gegenüber
diesen Umgebungseinflüssen schützen.
Die Grundbacken und die Führungen im Gehäuse sind zueinan-
der abgestimmt. Zum Austausch dieser Teile schicken Sie den
Greifer komplett mit einem Reparaturauftrag an Fa. SCHUNK.
Bei der Ausführung »Greifkraftsicherung mit Feder« ist es
vorteilhaft, die Wartung und den Dichtungswechsel bei der Firma
Schunk durchführen zu lassen, denn Kolben und Zylinderkolben
müssen beim Zusammenbau mit einer Montagevorrichtung aus-
gerichtet und montiert werden.
Ist dies nicht möglich, so können Sie die Wartung und den Dich-
tungswechsel selbst durchführen. Zeichnungen zum Bau der
Montagevorrichtung finden Sie in Kapitel 10.
Um die Funktion des Greifers zu erhalten, beachten Sie bitte
folgende Hinweise:
1. Druckmittel: Druckluft
Anforderung an die Druckluftqualität nach ISO 8573-1: 6 4 4.
Alternativ verwendetes Kühlschmiermittel muss gefiltert sein
(30 µm)
2. Blanke, außenliegende Stahlteile müssen geölt oder gefettet
werden.
3. Bei der Wartung sind bestimmte Teile mit Öl bzw. Fett zu
montieren (Grundfettung).
a) Alle metallischen Gleitflächen müssen mit LINO MAX oder
einem gleichwertigen Schmierstoff behandelt werden.
b) Die Kolbenbohrung sowie alle Dichtungen werden mit
Renolit HTL 2 oder einem gleichwertigen Schmierstoff
behandelt.
4. Bei jeder Wartung des Greifers sind alle Dichtungen zu
erneuern (siehe Dichtsatzliste, Kapitel 9.1). Der komplette
Dichtsatz ist bei SCHUNK erhältlich.
5. Soweit nicht anders vorgeschrieben sind alle Schrauben und
Muttern mit Loctite Nr. 243 zu sichern und mit einem Anzugs-
moment gemäß DIN anzuziehen (siehe Kapitel 7.3.)
6. Zusätzlich zu den oben beschriebenen Wartungen können die
Führungen des Greifers, je nach Belastung, über Schmier-
nippel mit LINO MAX oder einem gleichwertigen Schmierstoff
nachgeschmiert werden. Die Schmiernippel können anstelle
des Sperrluftanschlusses eingesetzt werden.
Entfernen Sie hierzu den Gewindestift für den Sperrluftan-
schluss (Pos. 48/49) und ersetzen Sie diesen durch einen
Schmiernippel.
Environmental temperatures of more than 60°C / 140°F can
lead to a faster hardening. Some coolants and lubricants acce-
lerate the washing out of used lubricants. Therefore, lubrication
and maintenance works have to be carried out more often, or if
necessary, the gripper has to be protected against environmental
influences.
The base jaws and the guides in the housing are aligned to one
another. In order to replace these components, please return the
gripper for repair to SCHUNK.
In the case of the „gripping force safety device with spring”, it
is better to return the unit to Schunk for servicing and changing of
seals because the piston and cylinder piston must be aligned and
fitted with an assembly device when being reassembled.
If this is not possible, you can carry out the maintenance work and
change the seals yourself. For drawings showing the installation
of the assembly device, see chapter 10.
In order to ensure that the gripper continues to function properly,
please read and observe the following instructions:
1. Pressure medium: compressed air
Standard for quality of the compressed air according to ISO
8573-1: 6 4 4.
Alternatively used coolant must be filtered (30 µm)
2. All external blank steel components must be oiled or greased.
3. When carrying out a service, certain parts must be oiled or
greased before fitting (permanent lubrication).
a) All metallic sliding surfaces must be treated with LINO MAX
or a similar lubricant.
b) The piston bore and all seals must be treated with Renolit
HTL 2 or a similar lubricant.
4. The seals must be replaced each time the gripper is serviced
(see seal kit list, chapter 9.1). The full seal kit is available from
SCHUNK.
5. Unless otherwise specified, all screws and nuts must be
secured with Loctite no. 243 and tightened with a starting
torque in accordance with DIN (see chapter 7.3.)
6. In addition to the maintenance described above and depending
on the loading, the gripper guides can be re-lubricated with
LINO MAX or a similar lubricant using the lubricating nipples.
The lubricating nipples may be used instead of the air-purge
connection.
To do this, remove the set-screw for the air-purge connection
(Item 48/49) and replace this with a lubricating nipple.

10
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
7.2 Zerlegen des Greifers
Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Beachten
Sie dabei die Kapitel 7.1 und die Schraubenanzugsmomente
Kapitel 7.3.
1. Entfernen Sie die Druckluftleitungen.
2. Drehen Sie die Schrauben (Pos. 47) heraus und entfernen
Sie dann das Abdeckblech (Pos. 5).
3. Markieren Sie die Einbaulage des Kolbens (Pos. 3/8) und der
Grundbacken im Gehäuse.
Achtung!
Im Falle eines Defekts kann der Deckel (Pos. 9) unter
Federspannung stehen.
4. Spannen Sie den Greifer vorsichtig zwischen den Grundbak-
ken (Pos. 2/7) und dem Deckel (Pos. 5) so in einen Schraub-
stock ein, dass Sie die 8 Schrauben (Pos. 46) noch entfernen
können. Drehen Sie die Schrauben (Pos. 46) heraus. Öffnen
Sie danach den Schraubstock vorsichtig und entfernen Sie
den Deckel (Pos. 5). Anschließend entfernen Sie die Zen-
trierstifte (Pos. 55).
Achtung!
Bei der Version »Außensichern« steht der Zylinder-
kolben (Pos. 10) unter Federspannung.
5. Markieren Sie die Einbaulage zwischen Zylinderkolben (Pos.
10) und Gehäuse (Pos. 1). Spannen Sie den Greifer vorsichtig
zwischen Grundbacken (Pos. 2/7) und Zylinderkolben (Pos.
10) in einen Schraubstock ein. Drehen Sie die Schraube (Pos.
45) heraus und entspannen Sie dann den Schraubstock vor-
sichtig, bis die Druckfeder entspannt ist. Entfernen Sie den
Zylinderkolben (Pos. 10) und die Druckfedern (Pos. 25) aus
dem Gehäuse (Pos. 1).
6. Drücken Sie den Kolben (Pos. 3/8) nach oben aus dem
Gehäuse (Pos. 1) heraus.
7. Ziehen Sie die Grundbacken (Pos. 2/7) aus dem Gehäuse
(Pos. 1) heraus.
8. Entfernen Sie alle Dichtungen.
9. Reinigen Sie alle Teile gründlich und kontrollieren Sie alle
Teile auf Defekt und Verschleiß.
10. Erneuern Sie alle Dichtungen (siehe Dichtsatzliste, Kap. 9.1).
Beim Zusammenbau montieren Sie den Greifer in umgekehrter
Reihenfolge bis auf die Federn (Pos. 25), den Zylinderkolben
(Pos. 10), die Schraube (Pos. 45), den Deckel (Pos. 9) und der
Schrauben (Pos. 46). Diese Teile können nur mit einer Montage-
vorrichtung montiert werden.
(Zeichnungen zum Bau der Montagevorrichtung sehen Sie in
Kapitel 10).
Beachten Sie beim Zusammenbau auch das Kapitel 7.1 und die
Schraubenanzugsmomente Kapitel 7.3.
Montage mit Vorrichtung für PZN-plus 64 / 80 / 100
1. Vorrichtung 1montieren (siehe Abb. Seite 11) und die Zentrier-
bohrung mit Renolit HTL 2 fetten.
2. Federn (Pos. 25) durch die Zentrierbohrung in das Gehäuse
stecken
3. Zylinderkolben (Pos. 10) an der Zentrierbohrung ansetzen und
von Hand gleichmässig in die Bohrung drücken (Achtung, nicht
verkanten), bis der Zylinderkolben an der Feder anstößt.
4. Schraube (Pos. 45) einsetzen und mit leichtem Druck in den
Kolben (Pos. 3/8) einschrauben.
5. Vorrichtung entfernen, die Dichtung (Pos. 32) einlegen und
den Deckel (Pos. 9) montieren.
7.2 Disassembling the gripper
Carry out assembly in the reverse order from the above. When
re-assembling, chapter 7.1 and the screw tightening torques
specified in chapter 7.3 must be complied with.
1. Remove the air pressure lines.
2. Undo the screws (Item 47) and then remove the cover plate
(Item 5).
3. Mark the installation position for the piston (Item 3/8) and the
base jaw in the housing.
cAutIOn!
In the event of a defect, the cover (Item 9) may be
spring loaded.
4. Carefully clamp the gripper in a vice between the base jaws
(Item 2/7) and the cover (Item 5) in such a way that the
8 screws (Item 46) can still be removed. Undo the screws
(Item 46). Then carefully open the vice and remove the cover
(Item 5). Finally, remove the centring pins (Item 55).
cAutIOn!
In the case of the version for „O.D. gripping”, the
cylinder piston (Item 10) is spring-loaded.
5. Mark the installation position between the cylinder piston
(Item 10) and the housing (Item 1). Carefully clamp the gripper
in a vice between the base jaws (Item 2/7) and the cylinder
piston (Item 10). Undo the screw (Item 45) and then carefully
open the vice until the compression spring is fully extended.
Remove the cylinder piston (Item 10) and the compression
springs (Item 25) from the housing (Item 1).
6. Push the piston (Item 3/8) upwards and out of the housing
(Item 1).
7. Pull the base jaw (Item 2/7) out of the housing (Item 1).
8. Remove all the seals:
9. Clean all components thoroughly and check them for defects
and wear and tear.
10. Replace all seals (see seal kit list, chapter 9.1).
When re-assembling, fit the gripper in the reverse order from
the above, apart from the springs (Item 25), the cylinder piston
(Item 10), the screw (Item 45), the cover (Item 9) and the screws
(Item 46). These components can only be fitted with an assembly
device.
(For drawings showing the installation of the assembly device,
see chapter 10).
When re-assembling, chapter 7.1 and the screw tightening
torques specified in chapter 7.3 must be complied with.

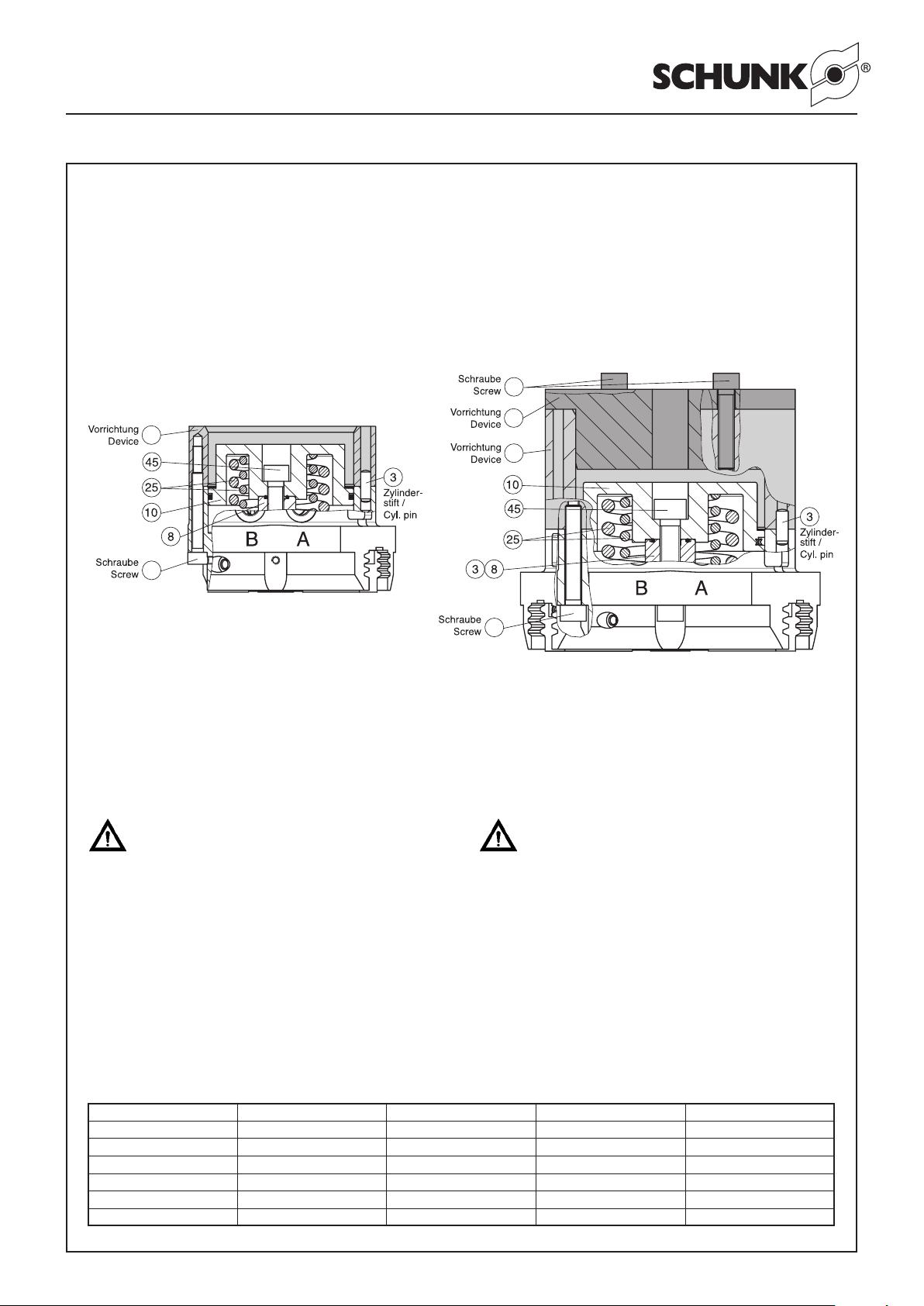

Assembly using device for PZN-plus 64 / 80 / 100
1. Fit device 1(see figure on page 11) and grease the centring
bore with Renolit HTL 2.
2. Insert the springs (Item 25) into the housing through the
centring bore.
3. Place the cylinder piston (Item 10) on the centring bore and
press it evenly into the bore by hand (caution - do not tilt it) until
the cylinder piston comes up against the spring.
4. Insert screw (Item 45) and applying gentle pressure, screw it
into the piston (Item 3/8).
5. Remove the device, fit the seal (Item 32) and the cover
(Item 9).

11
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
1
1
1
1
2
2
7.2.1 Version mit Greifkraftsicherung »Innensichern«
1. Entfernen Sie die Druckluftleitungen.
2. Drehen Sie die Schrauben (Pos. 47) heraus und entfernen Sie
dann das Abdeckblech (Pos. 5).
3. Markieren Sie die Einbaulage des Kolbens (Pos. 3/8) und der
Grundbacken im Gehäuse.
Achtung!
Bei der Version »Innensichern« steht der Deckel
(Pos. 9) unter Federspannung.
4. Spannen Sie den Greifer zwischen den Grundbacken (Pos. 2/7)
und dem Deckel (Pos. 5) so in einen Schraubstock ein, dass
Sie die Schrauben (Pos. 46) noch entfernen können. Drehen
Sie die Schrauben (Pos. 46) heraus. Danach entspannen Sie
den Schraubstock vorsichtig bis die Druckfeder entspannt ist.
Nehmen Sie den Deckel und die Druckfeder ab.
Fahren Sie fort wie beim Greifer ohne Greifkraftsicherung (von
Punkt 5 bis 10).
Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Beachten
Sie dabei das Kapitel 7.1 und die Schraubenanzugsmomente
Kapitel 7.3.
7.3 Schraubenanzugsmomente
7.2.1 Version with ”Internal gripping force safety system“
1. Remove the air pressure lines.
2. ndo the screws (Item 47) and then remove the cover plate
(Item 5).
3. Mark the installation position for the piston (Item 3/8) and the
base jaw in the housing.
cAutIOn!
In the case of the version for „I.D. gripping”, the
cylinder piston (Item 9) is spring-loaded.
4. Clamp the gripper in a vice between the base jaws (Item 2/7)
and the cover (Item 5) in such a way that the screws (Item
46) can still be removed. Undo the screws (Item 46). Then
carefully open the vice until the compression spring is fully
extended. Remove the cover and the compression spring.
Continue as for the gripper without gripping force safety device
(from paragraphs 5 to 10).
Carry out assembly in the reverse order from the above. When
re-assembling, chapter 7.1 and the screw tightening torques
specified in chapter 7.3 must be complied with.
7.3 Screw tightening torques
Type Pos. / item 40 Pos. / item 41 Pos. / item 45 Pos. / item 46
PZN-plus 64 12 Nm 1.2 Nm 14 Nm 1.2 Nm
PZN-plus 80 12 Nm 1.3 Nm 14 Nm 1.3 Nm
PZN-plus 100 20 Nm 1.3 Nm 29 Nm 2.9 Nm
PZN-plus 125 49 Nm 2.9 Nm 57.5 Nm 6 Nm
PZN-plus 160 96 Nm 8.5 Nm 96 Nm 10 Nm
PZN-plus 200 150 Nm 20 Nm 200 Nm 25 Nm
Montage mit Vorrichtung für PZN-plus 125 / 160 / 200
Beginnen Sie mit der Montage wie oben von Punkt 1. bis 3.
beschrieben.
4. Schraube (Pos. 45) in den Zylinderkolben einsetzen.
5. Vorrichtung 2ansetzen und gleichmässig auf die Vorrichtung
1aufschrauben (siehe Abb. unten).
6. Schraube (Pos. 45) in den Kolben (Pos. 3/8) einschrauben.
7. Vorrichtungen entfernen, die Dichtungen (Pos. 32 und 34) ein-
legen und den Deckel (Pos. 9) montieren (siehe Zusammen-
bauzeichnung, Kapitel 8).
Assembly using device for PZN-plus 125 / 160 / 200
Start the assembly process as described in paragraphs 1 to 3
above.
4. Insert the screw (Item 45) in the piston (Item 3/8).
5. Position device 2in place and screw it evenly to device 1(see
figures below).
6. Insert screw (Item 45) and screw it into the piston (Item 3/8).
7. Remove the devices, fit the seals (Item 32 and 34) and the
cover (Item 9) (see assembly drawing, chapter 8).

12
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
8. Zusammenbauzeichnung 8. Assembly drawing
47
5
25
32
34
31
16 17
44
42
15
7
2
nicht bei /
not for
PZN+ 64
43
33 8 3
ab Baugröße /
from size
PZN+ 125
55
9
48 48
25
40
45
30
30
10
6
60
60
46 41
46
4
48 49

13
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 028 Quad-Ring / Square ring 39.34 x 2.62 1
31 9610 028 Quad-Ring / Square ring 14.00 x 1.78 1
32 9612 790 Gummi-Kork-Dichtung / Rubber-Cork-Seal 1
33 9610 228 O-Ring / O-ring 7.00 x 1.50 1
Dichtsatzliste PZN-plus 64 Ident-Nr. 303 450 Seal kit list PZN-plus 64 Id.-No. 303 450
9. Dichtsatz- und Ersatzteilstücklisten
9.1 Dichtsatzlisten
9. Seal kit and spare part lists
9.1 Seal kit lists
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 068 Quad-Ring / Square ring 52.07 x 2.62 1
31 9610 009 Quad-Ring / Square ring 15.60 x 1.78 1
32 9612 789 Gummi-Kork-Dichtung / Rubber-Cork-Seal 1
33 9611 228 O-Ring / O-ring 7.00 x 1.50 1
Dichtsatzliste PZN-plus 80 Ident-Nr. 303 451 Seal kit list PZN-plus 80 Id.-No. 303 451
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 021 Quad-Ring / Square ring 72.69 x 2.62 1
31 9610 021 Quad-Ring / Square ring 20.29 x 2.62 1
32 9612 788 Gummi-Kork-Dichtung / Rubber-Cork-Seal 1
33 9611 175 O-Ring / O-ring 10.00 x 1.50 1
Dichtsatzliste PZN-plus 100 Ident-Nr. 303 452 Seal kit list PZN-plus 100 Id.-No. 303 452
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 072 Quad-Ring / Square ring 85.32 x 3.53 1
31 9610 023 Quad-Ring / Square ring 25.07 x 2.62 1
32 9611 034 O-Ring / O-ring 94.97 x 1.78 1
33 9611 010 O-Ring / O-ring 15.60 x 1.78 1
34 9611 112 O-Ring / O-ring 4.00 x 1.50 2
Dichtsatzliste PZN-plus 125 Ident-Nr. 303 453 Seal kit list PZN-plus 125 Id.-No. 303 453
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 073 Quad-Ring / Square ring 120.25 x 3.53 1
31 9610 026 Quad-Ring / Square ring 31.42 x 2.62 1
32 9611 090 O-Ring / O-ring 126.72 x 1.78 1
33 9611 010 O-Ring / O-ring 15.60 x 1.78 1
34 9611 163 O-Ring / O-ring 4.00 x 1.00 2
Dichtsatzliste PZN-plus 160 Ident-Nr. 303 454 Seal kit list PZN-plus 160 Id.-No. 303 454
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
30 9610 055 Quad-Ring / Square ring 152.00 x 3.53 1
31 9610 042 Quad-Ring / Square ring 40.87 x 3.53 1
32 9611 176 O-Ring / O-ring 165.00 x 2.00 1
33 9611 013 O-Ring / O-ring 20.35 x 1.78 1
34 9611 131 O-Ring / O-ring 5.00 x 1.50 2
Dichtsatzliste PZN-plus 200 Ident-Nr. 303 455 Seal kit list PZN-plus 200 Id.-No. 303 455

14
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 641 Zentrierhülse / Centering sleeve Ø 6 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 012 Zyl. Stift / Cyl. pin 4m6 x 16 2
9.2 Beipacks 9.2 Accessories supplied
PZN-plus 64 / 64 S
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 642 Zentrierhülse / Centering sleeve Ø 8 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 019 Zyl. Stift / Cyl. pin 5m6 x 20 2
PZN-plus 80 / 80 S
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 643 Zentrierhülse / Centering sleeve Ø 10 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 019 Zyl. Stift / Cyl. pin 5m6 x 20 2
PZN-plus 100 / 100 S
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 643 Zentrierhülse / Centering sleeve Ø 10 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 028 Zyl. Stift / Cyl. pin 6m6 x 24 2
PZN-plus 125 / 125 S
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 644 Zentrierhülse / Centering sleeve Ø 12 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 028 Zyl. Stift / Cyl. pin 6m6 x 24 2
PZN-plus 160 / 160 S
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
20 5509 646 Zentrierhülse / Centering sleeve Ø 16 6
35 9611 112 O-Ring / O-ring 4.00 x 1.50 2
56 9682 036 Zyl. Stift / Cyl. pin 8m6 x 30 2
PZN-plus 200 / 200 S

15
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 140 Gehäuse / Housing 1
2* 5511 249 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 147 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 154 Deckel / Cover 1
5 5512 189 Abdeckblech / Cover sheet 1
6 5512 161 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 281 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 168 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 175 Deckel GKS / Cover GKS 1
10 5512 182 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 473 Schaltnocke / Operating cam 3
16 9936 953 Halter für Schaltnocke / Bracket for operating cam 3
17 9646 015 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9937 801 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9937 803 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 028 Quad-Ring / Square ring 39.34 x 2.62 1
31 9610 008 Quad-Ring / Square ring 14.00 x 1.78 1
32 9612 790 Gummi-Kork-Dichtung / Rubber-cork-seal 1
33 9611 228 O-Ring / O-ring 7.00 x 1.50 1
40 9664 003 Senkschraube / Countersunk screw M6 x 16 - ohne / without GKS-GKS IS 1
41 9664 020 Schraube / Screw M3 x 10 8
42 9682 135 Schraube / Screw M2 x 10 3
43 9660 110 Schraube / Screw M2 x 6 3
44 9907 496 Senkschraube / Countersunk screw M3 x 12 6
45 9660 019 Schraube / Screw M6 x 20 / GKS AS 1
46 9660 425 Schraube / Screw M3 x 20 / GKS 8
47 9664 032 Senkschraube / Countersunk screw M2.5 x 4 3
48 9670 500 Gewindestift / Set screw M4 x 4 3
49 9936 381 Gewindestift / Set screw M3 x 3 1
50 5512 210 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 217 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 010 Zyl.-Stift / Cyl. pin 4m6 x 10 - GKS 2
60 9937 758 Rundmagnet / Round magnet 1
98 5512 728 Beipack / Accessories supplied 1
99 5512 734 Beipack S / Accessories supplied S 1
9.3 Ersatzteilstücklisten 9.3 Spare part lists
PZN-plus 64
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
GKS: Greifkraftsicherung – AS: Aussensichern – IS: Innensichern
* Individual parts are co-ordinated with each other and may not be
replaced by the customer. GKS: Gripping force safety device
Gripping force safety device for O.D. (AS) and I.D. (IS) gripping
Verschleißteile, empfohlen bei Wartung auszutauschen Wear parts; replacement during maintenance recommended

16
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
GKS: Greifkraftsicherung – AS: Aussensichern – IS: Innensichern
* Individual parts are co-ordinated with each other and may not be
replaced by the customer. GKS: Gripping force safety device
Gripping force safety device for O.D. (AS) and I.D. (IS) gripping
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 141 Gehäuse / Housing 1
2* 5511 250 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 148 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 155 Deckel / Cover 1
5 5512 190 Abdeckblech / Cover sheet 1
6 5512 162 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 282 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 169 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 176 Deckel GKS / Cover GKS 1
10 5512 183 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 473 Schaltnocke / Operating cam 3
16 9936 953 Halter für Schaltnocke / Bracket for operating cam 3
17 5503 506 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9937 804 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9937 805 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 068 Quad-Ring / Square ring 52.07 x 2.62 1
31 9610 009 Quad-Ring / Square ring 15.60 x 1.78 1
32 9612 789 Gummi-Kork-Dichtung / Rubber-cork-seal 1
33 9611 228 O-Ring / O-ring 7.00 x 1.50 1
40 9664 003 Senkschraube / Countersunk screw M6 x 16 - ohne / without GKS-GKS IS 1
41 9661 505 Schraube / Screw M2 x 14 8
42 9937 113 Schraube / Screw M2 x 14 Hub 1 / Stroke 1 3
42 9682 135 Schraube / Screw M2 x 10 Hub 2 / Stroke 2 3
43 9682 135 Schraube / Screw M2 x 10 Hub 1 / Stroke 1 3
43 9660 110 Schraube / Screw M2 x 6 Hub 2 / Stroke 2 3
44 9907 496 Senkschraube / Countersunk screw M3 x 12 6
45 9660 019 Schraube / Screw M6 x 20 / GKS AS 1
46 9907 483 Schraube / Screw M4 x 20 / GKS 8
47 9664 032 Senkschraube / Countersunk screw M2.5 x 4 3
48 9670 500 Gewindestift / Set screw M4 x 4 3
49 9936 381 Gewindestift / Set screw M3 x 3 1
50 5512 211 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 218 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 299 Zyl.-Stift / Cyl. pin 5m6 x 14 - GKS 2
60 9937 758 Rundmagnet / Round magnet 1
98 5512 729 Beipack / Accessories supplied 1
99 5512 735 Beipack S / Accessories supplied S 1
PZN-plus 80
Verschleißteile, empfohlen bei Wartung auszutauschen Wear parts; replacement during maintenance recommended

17
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 142 Gehäuse / Housing 1
2* 5511 251 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 149 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 156 Deckel / Cover 1
5 5512 191 Abdeckblech / Cover sheet 1
6 5512 163 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 283 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 170 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 177 Deckel GKS / Cover GKS 1
10 5512 184 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 474 Schaltnocke / Operating cam 3
16 9936 955 Halter für Schaltnocke / Bracket for operating cam 3
17 5503 506 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9937 871 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9937 872 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 033 Quad-Ring / Square ring 72.69 x 2.62 1
31 9610 021 Quad-Ring / Square ring 20.29 x 2.62 1
32 9612 788 Gummi-Kork-Dichtung / Rubber-cork-seal 1
33 9611 175 O-Ring / O-ring 10.00 x 1.50 1
40 9618 123 Schraube / Screw M8 x 20 - ohne / without GKS-GKS IS 1
41 9664 903 Schraube / Screw M4 x 16 8
42 9660 427 Schraube / Screw M3 x 16 3
43 9660 119 Schraube / Screw M3 x 12 3
44 9660 515 Schraube / Screw M3 x 12 6
45 9660 028 Schraube / Screw M8 x 25 / GKS AS 1
46 9907 483 Schraube / Screw M4 x 25 / GKS 8
47 9937 174 Senkschraube / Countersunk screw M3 x 5 3
48 9936 175 Gewindestift / Set screw M5 x 4 3
50 5512 212 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 219 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 299 Zyl.-Stift / Cyl. pin 5m6 x 14 - GKS 2
60 9937 758 Rundmagnet / Round magnet 1
98 5512 730 Beipack / Accessories supplied 1
99 5512 736 Beipack S / Accessories supplied S 1
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
GKS: Greifkraftsicherung – AS: Aussensichern – IS: Innensichern
* Individual parts are co-ordinated with each other and may not be
replaced by the customer. GKS: Gripping force safety device
Gripping force safety device for O.D. (AS) and I.D. (IS) gripping
PZN-plus 100
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 143 Gehäuse / Housing 1
2* 5511 252 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 150 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 157 Deckel / Cover 1
5 5512 192 Abdeckblech / Cover sheet 1
6 5512 164 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 284 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 171 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 178 Deckel GKS / Cover GKS 1
10 5512 185 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 474 Schaltnocke / Operating cam 3
16 9936 955 Halter für Schaltnocke / Bracket for operating cam 3
17 5503 506 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9937 873 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9937 874 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 072 Quad-Ring / Square ring 85.34 x 3.53 1
31 9610 023 Quad-Ring / Square ring 25.07 x 2.62 1
32 9611 034 O-Ring / O-ring 94.97 x 1.78 1
33 9611 010 O-Ring / O-ring 15.60 x 1.78 1
34 9611 112 O-Ring / O-ring 4.00 x 1.50 1
40 9682 119 Schraube / Screw M10 x 30 - ohne / without GKS-GKS IS 1
41 9664 902 Schraube / Screw M5 x 20 8
42 9660 425 Schraube / Screw M3 x 20 Hub 1 / Stroke 1 3
42 9660 427 Schraube / Screw M3 x 16 Hub 2 / Stroke 2 3
43 9660 003 Schraube / Screw M3 x 16 Hub 1 / Stroke 1 3
43 9660 119 Schraube / Screw M3 x 12 Hub 2 / Stroke 2 3
44 9660 515 Schraube / Screw M3 x 12 6
45 9660 037 Schraube / Screw M10 x 35 / GKS AS 1
46 9907 486 Schraube / Screw M5 x 35 / GKS 8
47 9937 174 Senkschraube / Countersunk screw M3 x 5 3
48 6636 175 Gewindestift / Set screw M5 x 4 3
50 5512 213 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 220 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 024 Zyl.-Stift / Cyl. pin 6m6x16 / GKS 2
60 9937 759 Rundmagnet / Round magnet 1
98 5512 731 Beipack / Accessories supplied 1
99 5512 737 Beipack S / Accessories supplied S 1
PZN-plus 125

18
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 144 Gehäuse / Housing 1
2* 5511 253 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 151 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 158 Deckel / Cover 1
5 5512 193 Abdeckblech / Cover sheet 1
6 5512 165 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 285 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 172 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 179 Deckel GKS / Cover GKS 1
10 5512 186 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 475 Schaltnocke / Operating cam 3
16 9936 956 Halter für Schaltnocke / Bracket for operating cam 3
17 5503 506 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9938 043 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9938 044 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 073 Quad-Ring / Square ring 120.25 x 3.53 1
31 9610 026 Quad-Ring / Square ring 31.42 x 2.62 1
32 9611 090 O-Ring / O-ring 126.72 x 1.78 1
33 9611 010 O-Ring / O-ring 15.60 x 1.78 1
34 9611 163 O-Ring / O-ring 4.00 x 1.00 1
40 9664 033 Schraube / Screw M12 x 30 - ohne / without GKS-GKS IS 1
41 9664 023 Schraube / Screw M6 x 25 8
42 9907 483 Schraube / Screw M4 x 25 Hub 1 / Stroke 1 3
42 9907 586 Schraube / Screw M4 x 18 Hub 2 / Stroke 2 3
43 9660 136 Schraube / Screw M4 x 20 Hub 1 / Stroke 1 3
43 9660 133 Schraube / Screw M4 x 14 Hub 2 / Stroke 2 3
44 9660 413 Schraube / Screw M3 x 14 6
45 9682 122 Schraube / Screw M12 x 40 / GKS AS 1
46 9660 898 Schraube / Screw M6 x 45 / GKS 8
47 9682 150 Senkschraube / Countersunk screw M3 x 6 3
48 9670 500 Gewindestift / Set screw M4 x 4 2
49 9936 175 Gewindestift / Set screw M5 x 4 1
50 5512 214 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 221 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 024 Zyl.-Stift / Cyl. pin 6m6 x 16 - GKS 2
60 5512 637 Rundmagnet / Round magnet 1
98 5512 732 Beipack / Accessories supplied 1
99 5512 738 Beipack S / Accessories supplied S 1
PZN-plus 160
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
GKS: Greifkraftsicherung – AS: Aussensichern – IS: Innensichern
* Individual parts are co-ordinated with each other and may not be
replaced by the customer. GKS: Gripping force safety device
Gripping force safety device for O.D. (AS) and I.D. (IS) gripping
Verschleißteile, empfohlen bei Wartung auszutauschen Wear parts; replacement during maintenance recommended

19
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden
ausgetauscht werden.
GKS: Greifkraftsicherung – AS: Aussensichern – IS: Innensichern
* Individual parts are co-ordinated with each other and may not be
replaced by the customer. GKS: Gripping force safety device
Gripping force safety device for O.D. (AS) and I.D. (IS) gripping
Pos. / item Ident-Nr. / Id. No. Bezeichnung / Description Menge / Quantity
1* 5512 145 Gehäuse / Housing 1
2* 5511 480 Grundbacke - Hub 1 / Base jaw - Stroke 1 3
3 5512 152 Kolben - Hub 1 / Piston - Stroke 1 1
4 5512 159 Deckel / Cover 1
5 5512 194 Abdeckblech / Cover sheet 1
6 5512 166 Zylinderkolben ohne GKS - GKS IS / Cylinder piston without GKS - GKS IS 1
7* 5511 505 Grundbacke - Hub 2 / Base jaw - Stroke 2 3
8 5512 173 Kolben - Hub 2 / Piston - Stroke 2 1
9 5512 180 Deckel GKS / Cover GKS 1
10 5512 187 Zylinderkolben GKS AS / Cylinder piston GKS AS 1
15 9937 475 Schaltnocke / Operating cam 3
16 9936 956 Halter für Schaltnocke / Bracket for operating cam 3
17 9645 001 Halter für Näherungsschalter / Bracket for proximity switch 3
25 9938 045 Druckfeder GKS-AS / Pressure spring GKS-AS 1
25 9938 046 Druckfeder GKS-IS / Pressure spring GKS-IS 1
30 9610 055 Quad-Ring / Square ring 152.00 x 3.53 1
31 9610 042 Quad-Ring / Square ring 40.87 x 3.53 1
32 9611 176 O-Ring / O-ring 165.00 x 2.00 1
33 9611 013 O-Ring / O-ring 20.35 x 1.78 1
34 9611 131 O-Ring / O-ring 5.00 x 1.50 1
40 9682 123 Senkschraube / Countersunk screw M16 x 40 - ohne / without GKS-GKS IS 1
41 9937 564 Schraube / Screw M8 x 25 8
42 9936 687 Schraube / Screw M4 x 30 Hub 1 / Stroke 1 3
42 9907 483 Schraube / Screw M4 x 25 Hub 2 / Stroke 2 3
43 9660 219 Schraube / Screw M4 x 25 Hub 1 / Stroke 1 3
43 9660 136 Schraube / Screw M4 x 20 Hub 2 / Stroke 2 3
44 9660 413 Schraube / Screw M3 x 14 6
45 9660 205 Schraube / Screw M16 x 50 / GKS AS 1
46 9660 513 Schraube / Screw M8 x 45 / GKS 8
47 9937 174 Senkschraube / Countersunk screw M3 x 5 3
48 9936 175 Gewindestift / Set screw M5 x 4 3
50 5512 215 Gehäuse mit Grundbacken - Hub 1 / Housing with base jaws - Stroke 1 1
50 5512 222 Gehäuse mit Grundbacken - Hub 2 / Housing with base jaws - Stroke 2 1
55 9682 058 Zyl.-Stift / Cyl. pin 8m6 x 20 / GKS 2
60 5512 638 Rundmagnet / Round magnet 1
98 5512 733 Beipack / Accessories supplied 1
99 5512 739 Beipack S / Accessories supplied S 1
PZN-plus 200
Verschleißteile, empfohlen bei Wartung auszutauschen Wear parts; replacement during maintenance recommended

20
Montage- und Betriebsanleitung für 3-Backen-Parallelgreifer
PZN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 3-Finger Parallel Gripper
PZN-plus with tool interface HSK/KM/Capto

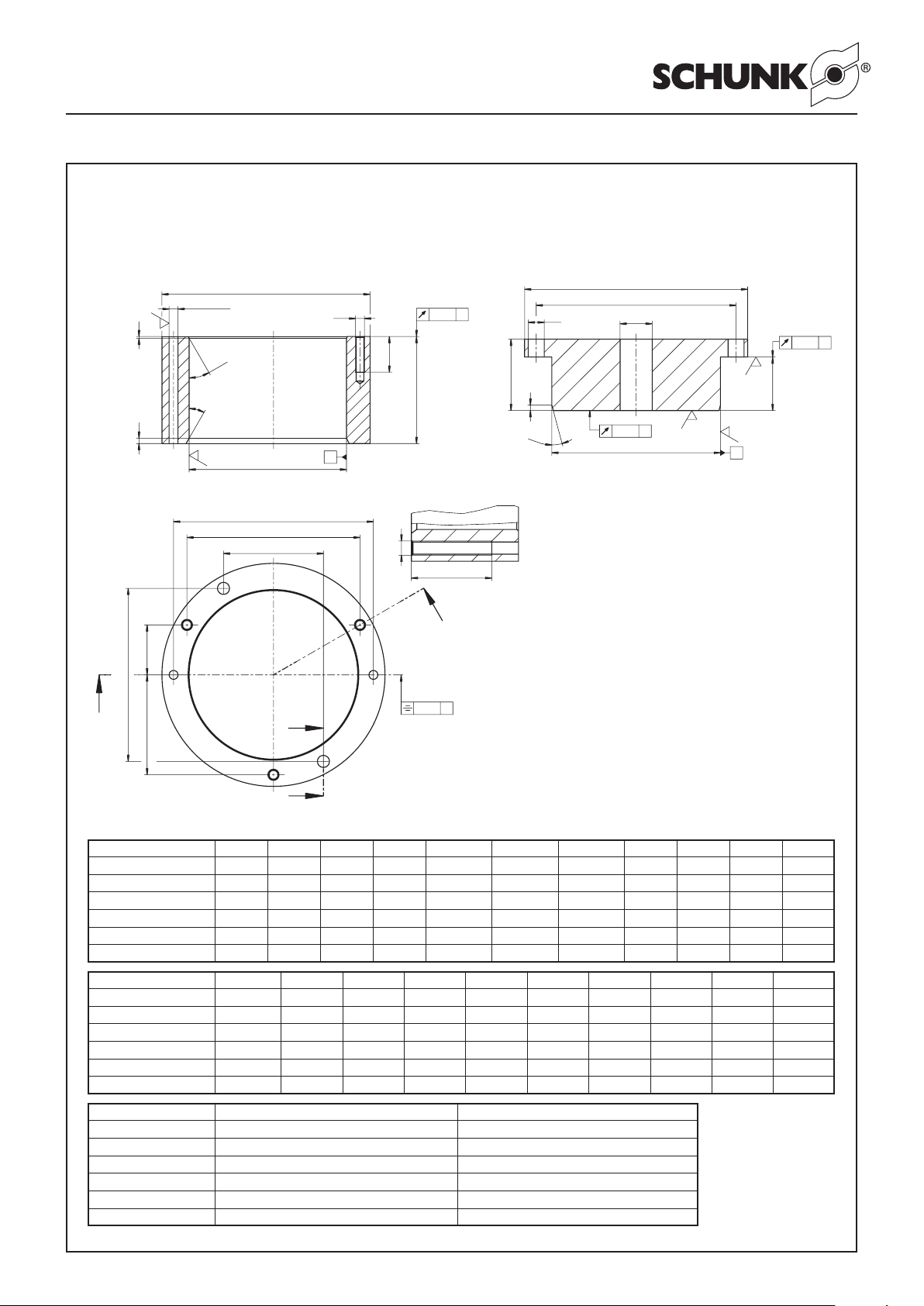

10. Montagevorrichtungen 10. Assembly devices
d2 H7
Ø d3 H7 d4
B
3
A
A
B
A
A
l7
1
0.8
0.8
30°
Schnitt A – A
30°
A0.02
l1± 0.02
l2
l3
l6
l4
l5
A0.02
B
d5
l10
Schnitt B – B
d1 f7
Ø d7
d6
3
0.8
A0.02
l8
D
0.8
0.8
A0.02
A
l9
C
15°
Montagevorrichtung / Mounting device 1 Montagevorrichtung / Mounting device 2
Type Ø A B Ø C D Ø d1f7 Ø d2H7 Ø d3H7 d
4d 5Ø d6Ø d7
PZN-plus 64 64 20 --- --- --- 45 4 M5 --- --- ---
PZN-plus 80 80 20 --- --- --- 58 5 M6 --- --- ---
PZN-plus 100 100 30 --- --- --- 78 5 M6 --- --- ---
PZN-plus 125 125 60 125 40 94.5 94.5 6 M8 M8 9 18
PZN-plus 160 160 75 160 40 127.5 127.5 6 M8 M8 9 20
PZN-plus 200 200 90 200 50 165 165 8 M10 M10 11 22
Type l1 ±0.02 l
2l 3l 4l 5l 6l 7l 8l 9l 10
PZN-plus 64 56 48.5 --- 28 --- 14 20 --- --- ---
PZN-plus 80 70 60.6 --- 35 --- 17.5 20 --- --- ---
PZN-plus 100 90 78 --- 45 --- 22.5 20 --- --- ---
PZN-plus 125 112 97 56 56 97 28 20 112 30 45
PZN-plus 160 146 126.4 73 73 126.4 36.5 20 146 30 55
PZN-plus 200 184 159.3 92 92 159.3 46 20 184 40 60
Type Schraube 1 / Screw 1 DIN EN ISO 4762 Schraube 2 / Screw 2 DIN EN ISO 4762
PZN-plus 64 M5 x 30 ---
PZN-plus 80 M6 x 35 ---
PZN-plus 100 M6 x 40 ---
PZN-plus 125 M8 x 50 M8 x 40
PZN-plus 160 M8 x 60 M8 x 45
PZN-plus 200 M10 x 70 M10 x 50
