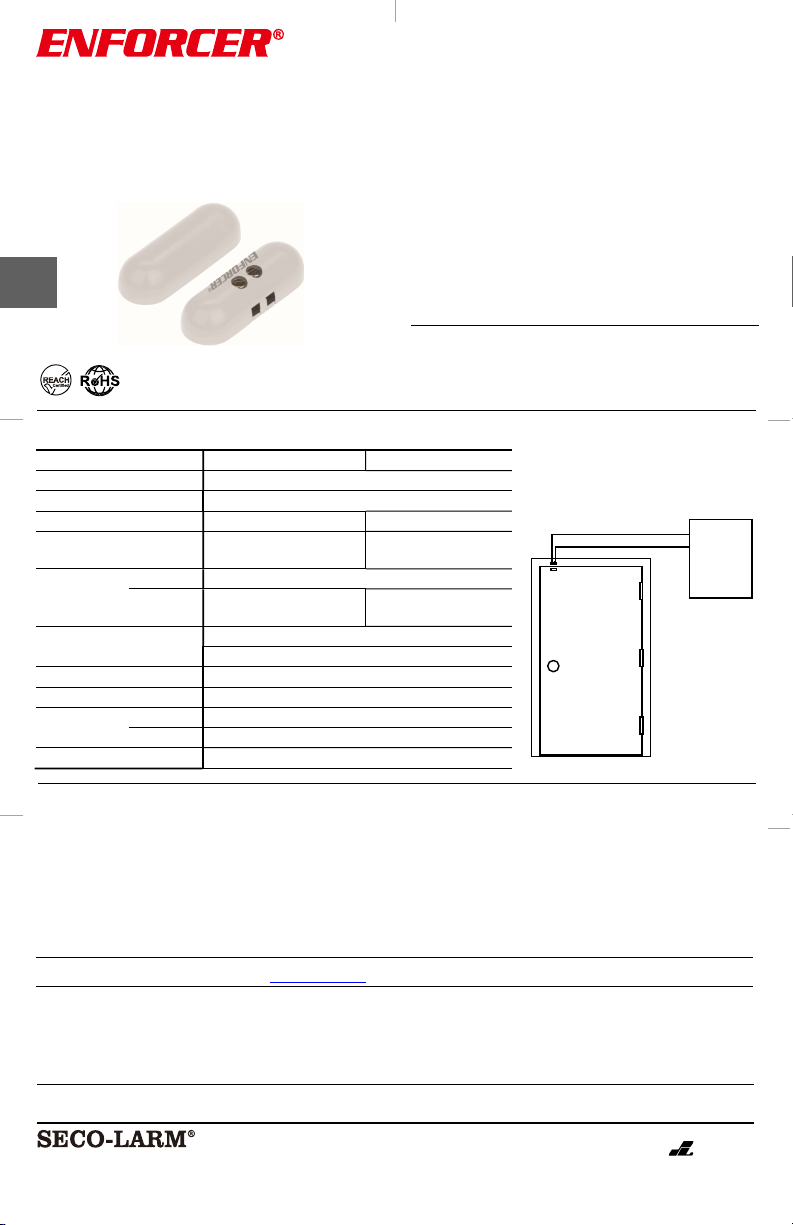

SECO-LARM ENFORCER SM-4004-TQ/W User manual

Capsule
-
Type
Surface-Mount Contacts
SM-4004-TQ/W
SM-4004-LQ/W
Manual
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Website: www.seco
-
larm.com
Phone: (949) 261
-
2999 | (800) 662
-
0800
Email:
sales@seco
-
larm.com
®
PICNN1
MI_SM
-
4004
-
xQ_210804_ML.DOCX

Miniature capsule-type magnetic contacts
 Gold-plated external screw terminals for longer life
and reliability with tape to cover terminals
(SM-4004-TQ only)
 18″ (46cm) Wire leads from center (SM-4004-LQ only)
 Adhesive mounting (double-sided tape included)
 SPST, iridium-plated to have a high melting point and
Vickers hardness for higher power handling and a
longer expected life (SM-4004-TQ), or ruthenium on
gold underplating for a longer expected life
(SM-4004-LQ)
 For closed loop circuits
 1″ (25mm) Gap (SM-4004-TQ/W)
 3/4″ (19mm) Gap (SM-4004-LQ/W)
 Lifetime limited warranty
Parts List
1
0
x
Contact switches
10
x
Magnets
1x
Manual
NOTICE: The SECO-LARM policy is one of continual development and improvement. For that reason, SECO-LARM reserves the right to change specifications without notice. SECO-LARM
is also
not responsible for misprints. All trademarks are the property of SECO-LARM U.S.A., Inc. or their respective owners. Copyright © 2021 SECO-LARM U.S.A., Inc. All rights reserved.
Specifications Overview
SM
-
4004
-
T
Q/
W
shown
Model
SM
-
4004
-
T
Q/W
SM
-
4004
-
L
Q/W
Loop type
Closed loop
Electrical connection
N.O. (SPST)
Operation
gap
1
" (
25
mm)
3
/
4
" (19mm)
Connectors
Gold
-
plated screw
terminals
18" (46cm)
Leads from center
Material
Case
High
-
impact ABS plastic
Contacts Iridium plating
Ruthenium
on
gold underplating
Contact rating
1.0A@10VDC (max.)
10W (max.)
Operating
temperature
-
15°~160° F (
-
25°~70° C)
Switch cycles
50 Million (0.1mA@5VDC)
Dimensions
Switch
1
″
x
3
/
8
″x
1
/
4
″ (
2
5x1
0
x
6
mm)
Magnet
1
″
x
3
/
8
″x
1
/
4
″ (25x10x6 mm)
Magnet type
Rare
-
earth neodymium
Protected side of the door/window.
GND
N.O.
Hinged side
of door
Alarm
Control
Panel
Installation
Please read the manual carefully before you begin the installation.
1. Mount the contact above the door or window on the frame. For doors, ensure that the mounting is farthest from
the hinged side of the door.
2. Connect the two wires to the alarm control panel.
3. Mount the magnet on the door/window so that it will face the contact. Be sure that the gap between the contact
and magnet does not exceed 1" (25mm) for the SM-4004-TQ/W or 3/4" (19mm) for the SM-4004-LQ/W.
LIMITED LIFETIME WARRANTY: This SECO-LARM product is warranted against defects in material and workmanship while used
in normal service for the lifetime of the product. SECO-LARM’s
obligation is limited to the repair or replacement of any defective part if the unit is returned, transportation prepaid, to SECO-LARM. Under no circumstances will SECO-LARM be responsible for
any
costs or charges for removal, installation, or reinstallation. This Warranty is void if damage is caused by or attributed to
acts of God, physical or electrical misuse or abuse, neglect, repair, or
alteration, improper or abnormal usage, or faulty installation, or if for any other reason SECO-
LARM determines that such equipment is not operating properly as a result of causes other than defects
in material and workmanship. The sole obligation of SECO-LARM, and the purchaser’s exclusive remedy, shall be
limited to repair or replacement only, at SECO-LARM’s option. In no event shall
SECO-LARM be liable for any special, collateral, incidental, or consequential personal or property damages of any kind to the purchaser or anyone else. This lifetime limited wa
rranty is for products
sold and installed in the United States and Canada. For all other countries the warranty is 1 (one) year.
California Proposition 65 Warning: These products may contain chemicals which are known to the State of California to cause
cancer and birth defects or other reproductive harm. For more
information, go to www.P65Warnings.ca.gov.

Contactos Magnéticos de Montaje
en Superficie Tipo Cápsula
SM-4004-TQ/W
SM-4004-LQ/W
Manual
®
PICNN1
MI_SM
-
4004
-
xQ_210804_ML.DOCX
ES
AVISO: La póliza de SECO-LARM es de desarrollo y mejora continua. Por esa razón, SECO-LARM se reserva el derecho de cambiar las
especificaciones y los precios sin previo aviso.
SECO-LARM tampoco es responsable de errores de impresión. Todas la marcas comerciales son propiedad de SECO-LARM U.S.A., Inc. o sus respectivos propietarios. Copyright © 202
1
SECO-LARM U.S.A, Inc. Todos los derechos reservados.
Especificaciones Visión General

Contactos magnéticos de montaje en superficie tipo
cápsula en miniatura
 Terminales de tornillo externos enchapados en oro para
una vida útil más larga y confiabilidad con cinta para cubrir
terminales (solo SM-4004-TQ)
 Cables de cable de 18″ (solo SM-4004-LQ)
 Montaje adhesivo (cinta de doble cara incluida)
 El interruptor de lengüeta de contacto es SPST, con baño
de iridio para tener un punto de fusión alto y dureza Vickers
para un mayor manejo de la potencia y una vida útil más
larga (SM-4004-TQ), o rutenio en la capa inferior de oro
para una vida útil más larga (SM-4004-LQ)
 Brecha de 1″ (25 mm) (SM-4004-TQ)
 Brecha de 3/4″ (19 mm) (SM-4004-LQ)
 Para circuitos cerrados
 Garantía limitada de por vida
Lista de Partes
1
0
x
Interruptores de Contacto
10
x
Imanes
1x
Manual
Instrucciones de Instalación
Por favor lea el manual antes de usar el equipo.
1. Monte el contacto encima de la puerta o ventana en el marco. Para puertas, asegúrese de que el montaje esté más
alejado del lado con bisagras de la puerta.
2. Conectar los dos cables al panel de control de alarma.
3. Monte el imán en la puerta/ventana de modo que quede orientado hacia el contacto. Asegúrese de que el espacio
entre el contacto y el imán no exceda las 1" (25mm) para el SM-4004-TQ o 3/4" (19mm) para el SM-4004-LQ.
U.S.A., Inc.
16842 Millikan Avenue, Irvine, CA 92606
Website: www.seco
-
larm.com
Phone: (949) 261
-
2999 | (800) 662
-
0800
Email: sales@seco
-
larm.com
GARANTÍA LIMITADA DE POR VIDA: Este producto SECO-LARM está garantizado contra defectos en materiales y mano de obra mientras se usa en servicio normal dura
nte toda la vida útil del
producto. La obligación de SECO-LARM se limita a la reparación o reemplazo de cualquier pieza defectuosa
si la unidad se devuelve, con el transporte prepago, a SECO-LARM. Bajo ninguna
circunstancia, SECO-LARM será responsable de los costos o cargos por la desinstalación, instalación o reinstalación. Esta garantía es nula si el daño es causado o se atribuye a
actos de Dios, mal
uso físico o eléctrico, abuso, negligencia, reparación o alteración, uso incorrecto o anormal, o instalación defectuosa, o si
, por cualquier otra razón, SECO-LARM determina que dicho equipo no
funciona correctamente como resultado de causas distintas a defectos en el material y la mano de obra. La única obligación de SECO-LARM, y el remedio exclusivo del comp
rador, se limitará a la
reparación o reemplazo únicamente, a opción de SECO-LARM. En ningún caso, SECO-LARM será responsable por cu
alquier daño personal o de propiedad especial, colateral, incidental o
consecuente de cualquier tipo al comprador o cualquier otra persona. Esta garantía limitada de por vida es para productos vendidos e instalados en los Estados Unidos y Canadá. Para todo
s los
demás países, la garantía es de 1 (un) año.
Advertencia de la Propuesta 65 de California: Estos productos pueden contener sustancias químicas que el estado de California reconoce como causantes de cáncer y defecto
s de nacimiento u
otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov.
Lado protegido de la puerta
GND
N.A.
Bisagra
lateral de
puerta
Panel de
control
de
alarma
SM
-
4004
-
T
Q/
W
mostrado
Modelo
SM
-
4004
-
T
Q/W
SM
-
4004
-
L
Q/W
Tipo de circuito
Lazo cerrado
Configuración eléctrica
N.A. (SPST)
Brecha de operación
1" (25mm)
3
/
4
" (19mm)
Connectores
Terminales Conexión
Rápida Enchapada en Oro
Cables de
18" (46cm)
Material
Caja
Plástico ABS de alto impacto
Contactos
Revestimiento
de Iridio
Rutenio en Chapado
de Oro
Puntuación de contactos
1.0A@10VDC (max.)
10W (max.)
Temperatura
-
15°~160° F (
-
25°~70° C)
Ciclos de conmutación
50 Million (0.1mA@5VDC)
Dimensiones
Interruptor
1
″x
3
/
8
″x
1
/
4
″ (25x10x6 mm)
Imán
1
″x
3
/
8
″x
1
/
4
″ (25x10x6 mm)
Tipo de imán
Neodimio de Tierras Raras
