EK 2013 PLL
1
3.1

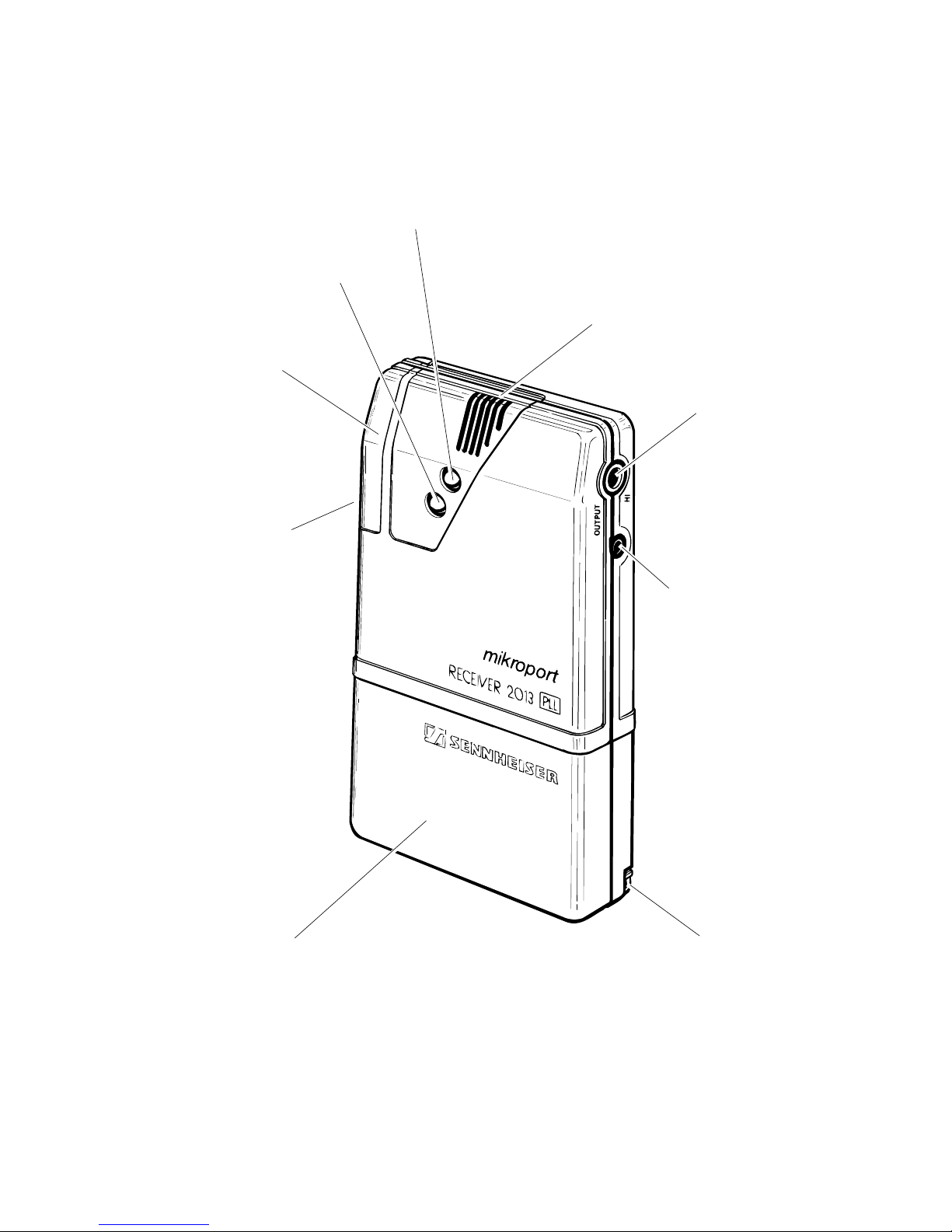

Témoins de réception
et d’alimentation
Témoin de transmission
Microphone
incorporé
Prise sortie
pour casque
Prise sortie
pour le raccord
de l’appareil de
correction
auditive
Contacts de charge pour la
recharge dans le chargeur
L 2013 (uniquement sur la
batterie d’accumulateurs)
Batterie de piles
ou d’accumulateurs
rechargeable
Sélecteur
de canaux
permettant
la sélection de
16 fréquences
différentes
Couvercle
verrouillable

Input
Témoin d’alimentation
3.2
Contacts de charge pour la
recharge dans le chargeur
L 2013 (uniquement sur la
batterie d’accumulateurs)
Batterie de piles
ou d’accumulateurs
rechargeable
Sélecteur
de canaux
permettant
la sélection de
16 fréquences
différentes
Couvercle
verrouillable Prise pour
appareils supplé-
mentaires, p. ex.
magnétophone
Microphone
incorporé
Prise pour
microphone
supplémentaire
MKE 2013
SK 2013 PLL

3.3
Description du systeme
3.4 Appareils
3.4 Principe de fonctionnement
3.5 Caracteristiques communes
3.6 Mise en service
3.6 Mise en place de la batterie de piles
3.6 Alimentation par accumulateurs
3.6 Mise en marche/fixation sur vêtement
3.6 Vue d’ensemble des gammes de frequences d’emission/reception
3.7 Selection des frequences
3.7 Réglage de l’émetteur et du récepteur sur le canal désiré
Recepteur EK 2013 PLL
3.8 Possibilites de branchement
3.8 Antenne incorporée
3.8 Branchement d’un appareil de correction auditive avec entrée audio
3.8 Branchement d’un appareil de correction auditive sans entrée audio
3.8 Branchement d’un casque
3.9 Couvercle verrouillable
3.9 Circuit de priorite et reglage du microphone du recepteur
3.10 Réglage du circuit de priorité
3.10 Activation/neutralisation du circuit de prioritéet mise en/hors circuit du
microphone incorporé
3.11 Temoins du recepteur EK 2013 PLL
3.11 Circuit de priorité, DEL verte
3.11 Filtre d’arrêt du bruit et témoin d’alimentation, DEL rouge
Emetteur SK 2013 PLL
3.12 Possibilites de branchement
3.3.12 Temoin
3.3.13 Reglage de la sensibilite du microphone
3.14 Accessoires
3.14 Cables
3.15 Caracteristiques techniques SK 2013 PLL
3.16 Caracteristiques techniques EK 2013 PLL

3.4
System 2013
Le système 2013 PLL permet l’intégration de personnes souffrant de problèmes auditifs dans
les écoles et les universités, au travail et pendant les loisirs.
La conception et les détails de fonctionnement ont étéspécialement étudiés pour répondre aux
exigences posées par ce groupe d’utilisateurs ; la manipulation est d’un apprentissage aisé. En
outre, les appareils sont de petite taille, légers et discrets.

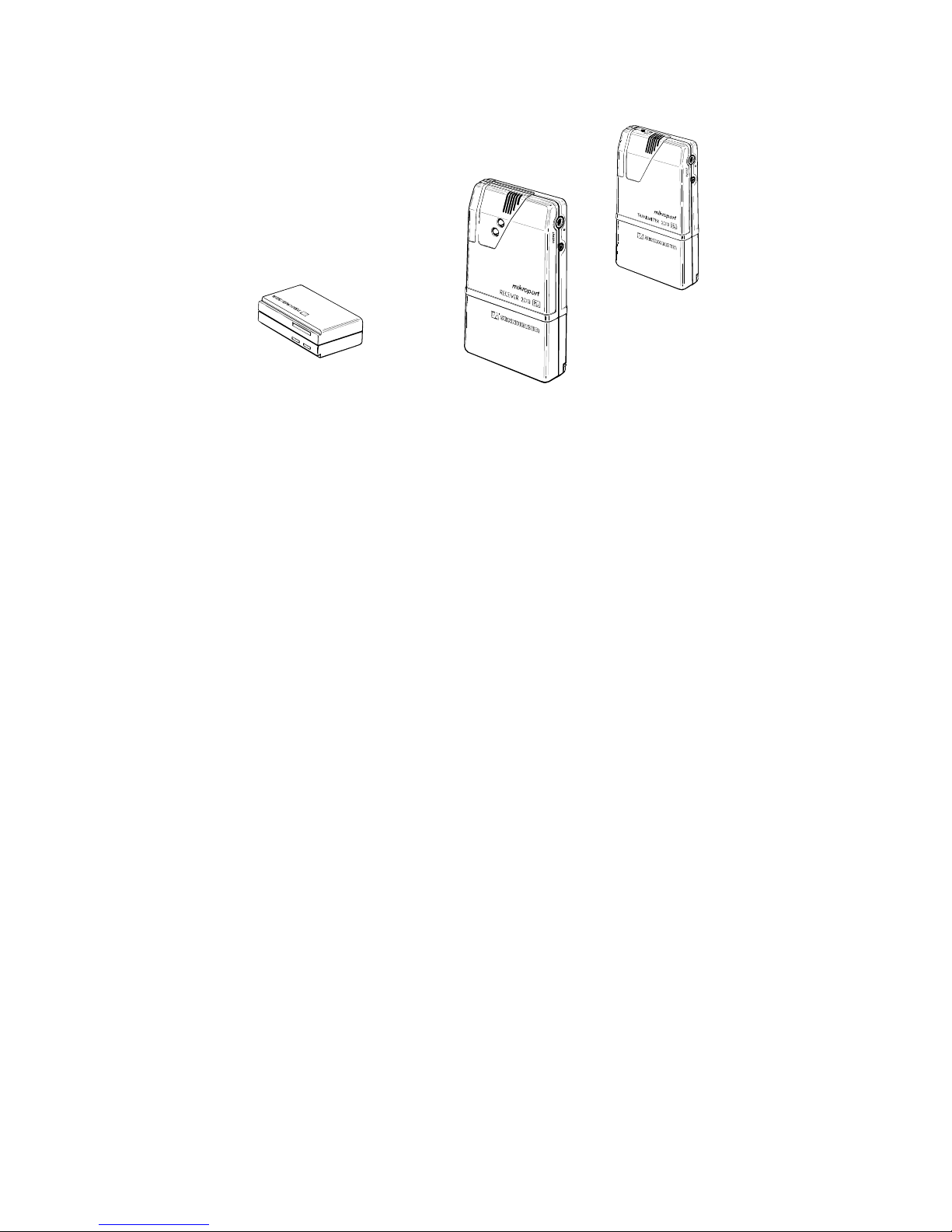

Appareils
•Emetteur SK 2013 PLL pour l’orateur
•Récepteur EK 2013 PLL pour le malentendant
Principe de fonctionnement
L’orateur, l’enseignant ou le professeur par exemple est porteur de l’émetteur SK 2013 PLL
tandis que le malentendant est porteur du récepteur EK 2013 PLL. Un casque ou un câble de
connexion pour appareil de correction auditive peuvent être branchés sur le récepteur EK
2013 PLL. De ce fait, l’écolier est en mesure d’entendre son professeur tout en restant
entièrement libre de ses mouvements, comme s’il était assis àcôtéde ce dernier. Lorsque
l’enseignant parle, les bruits ambiants se trouvent sensiblement réduits. Pendant les silences,
le microphone incorporédans l’appareil de correction auditive ou dans le récepteur EK 2013
PLL se trouve réglésur pleine puissance, ce qui permet d’entendre les camarades. Toutefois,
c’est toujours le dialogue entre l’enseignant et l’élève qui est prioritaire.
Le système 2013 PLL constitue un auxiliaire fiable même dans des conditions d’utilisation
difficiles. La puissance d’émission est suffisante pour couvrir des distances relativement
importantes. En outre, les bruits parasites peuvent être supprimés ou une mauvaise acoustique
compensée par le branchement du microphone supplémentaire MKE 2013 sur l’émetteur SK
2013 PLL. La diversitédes accessoires permet de raccorder le récepteur àpratiquement tout
appareil de correction auditive, la liaison pouvant être électrique ou inductive.

SK 2013 PLL
ou EK 2013 PLL B 2013 BA 2013
3.5
L’alimentation électrique de l’émetteur SK 2013 PLL et du récepteur EK 2013 PLL est assurée
pardesbatteriesd’accumulateursdetypeBA2013.Larechargedecesbatteriesd’accumulateurs
s’effectue en une nuit ; àcet effet, elles doivent être enfichées dans le chargeur double L 2013
après avoir étéretirées de l’appareil ou non. Une batterie d’accumulateurs fournit une
puissance suffisante pour une journée de travail normale (jusqu’à 12 heures). La recharge
s’effectue en une nuit.
Les batteries de piles permettent d’utiliser l’appareil làoùune alimentation secteur est
impossible (durée de fonctionnement maximale supérieure à40 heures). Elles remplacent dans
ce cas les batteries d’accumulateurs.
Caracteristiques communes pour emetteur et recepteur
•Durée de service atteignant 40 heures, batterie de piles et
batterie d’accumulateurs rechargeable
•Microphone incorporédans l’émetteur et le récepteur

OFF
On
3.6
Mise en service
Mise en place de la batterie de piles

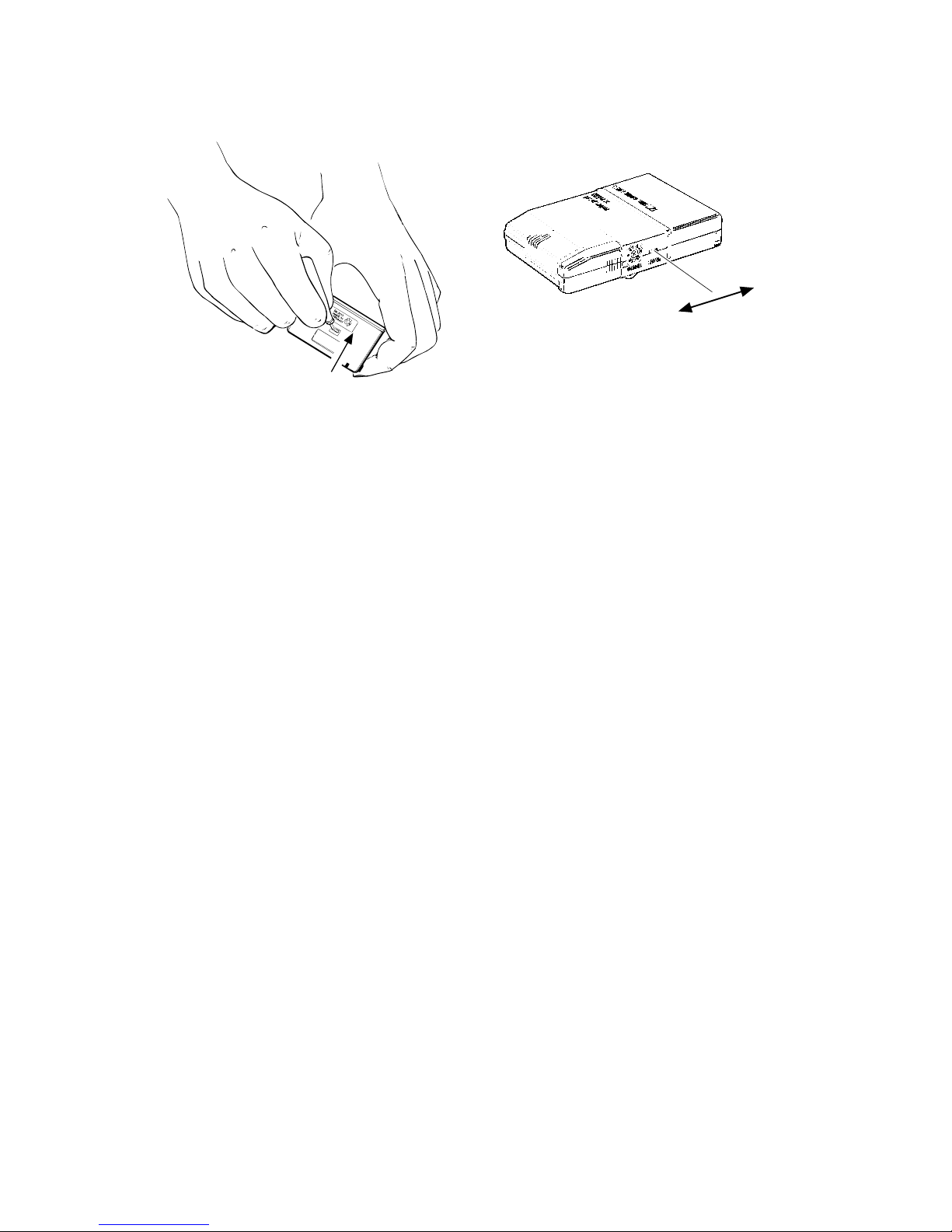

Deux piles (type Mignon AA) doivent être placées dans le compartiment de fond amovible.
Le verrou du compartiment àpiles (voir figure) saute facilement au moyen d’un tournevis ou
de tout autre objet pointu.
Alimentation par accumulateurs
Pour une utilisation quotidienne, il est recommandéd’utiliser la batterie d’accumulateurs BA
2013. Comme dans le cas de la batterie de piles, celle-ci s’emboîte sur le fond de l’émetteur ou
du récepteur. La recharge des accumulateurs s’effectue dans le chargeur double L 2013.
Mise en marche/fixation sur le vetement
Avant la mise en marche, faire coulisser l’interrupteur marche/arrêt de l’émetteur ou du
récepteur vers le bas.
Fixer l’émetteur ou le récepteur au corps au moyen de la bande àpasser derrière la nuque et
de la plaque support. La pince intégrée permet en outre de fixer l’émetteur ou le récepteur à
la chemise ou àla ceinture par exemple.
Vue d’ensemble des frequences d’emission/reception disponibles
EK/SK 2013-6-D bande 8 m 36,64 - 37,98 MHZ
EK/SK 2013-6-1 bande 8 m 30 - 36 MHz
EK/SK 2013-6-2 bande 8 m 35 - 40 MHZ
EK/SK 2013-6-3 bande 8 m 39 - 45 MHz
EK/SK 2013-8 bande 4 m 72,025 - 75,975 MHZ
EK/SK 2013-9 bande 2 m 173,350 - 175,02 MHz

D
3.7
Selection de la frequence
Reglage de l’emetteur et du recepteur sur le canal desire

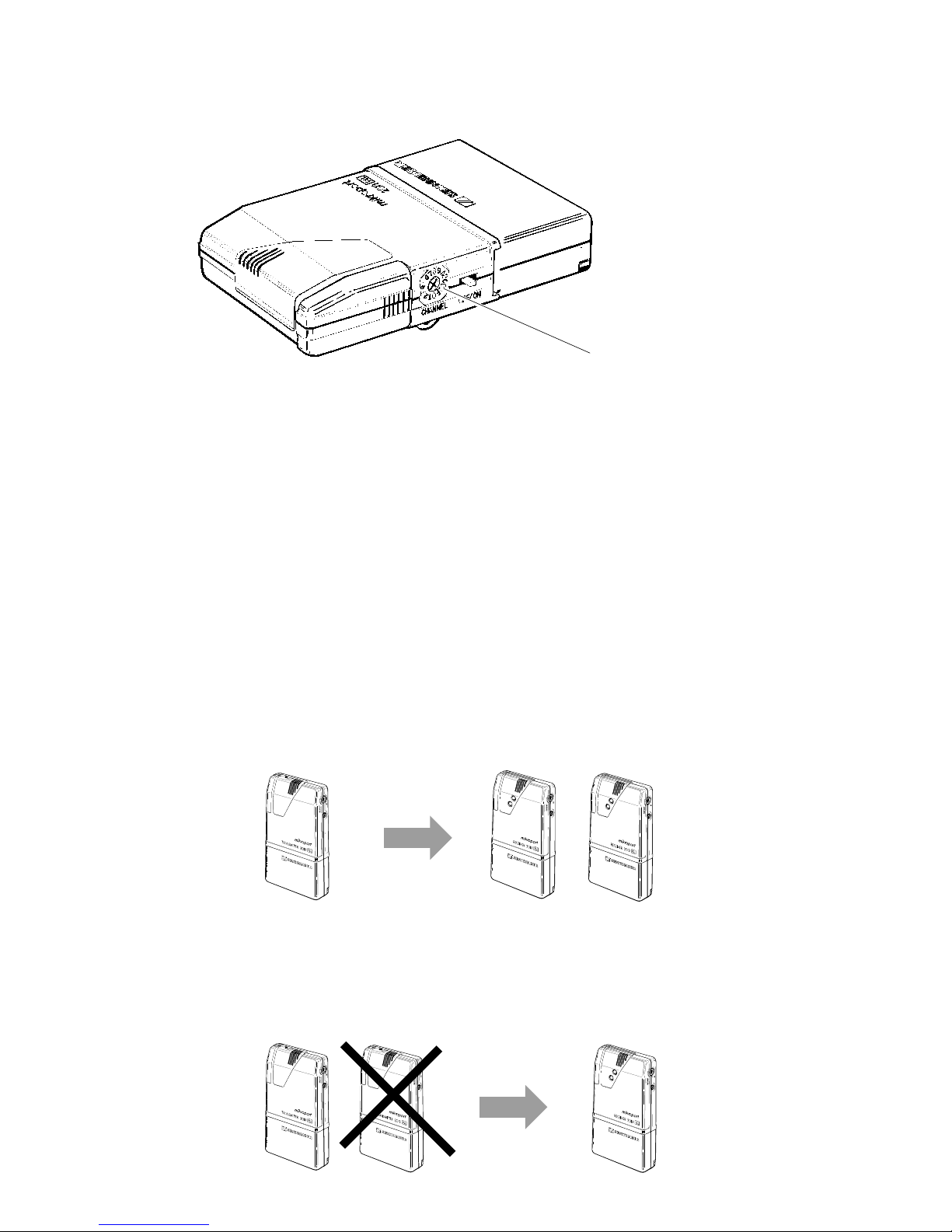

La sélection des fréquences de transmission s’effectue au moyen du sélecteur rotatif (D) monté
sur l’émetteur et le récepteur. La correspondance entre position du sélecteur et fréquence est
indiquée sur la plaque signalétique apposée sur l’arrière de l’appareil. En fonction du type de
l’appareil, pas moins de 16 fréquences sont disponibles, ce qui permet un service àcanaux
multiples dans les écoles par exemple.
Remarques importantes :
•L’émetteur et le récepteur d’une unitéde transmission doivent être tous
deux réglés sur la même fréquence
•Un émetteur peut être utiliséavec plusieurs récepteurs réglés sur la même fréquence.
•Un récepteur ne peut pas être utiliséavec plusieurs émetteurs sur une seule fréquence
! Les fautes de réglage de ce type se manifestent par des crépitements et des sifflements du
récepteur.

Prise stéréo ø3,5 mm
sortie de haut niveau (2 x 0,7 V/32 Ω)
Prise stéréo ø2,5 mm (2 x 3 mV/2 kΩ)
3.8
Recepteur EK 2013 PLL
Caracteristiques
•Jusqu’à 16 fréquences synthétisées PLL
•Témoin bien visible pour toutes les fonctions essentielles
•Protection enfants grâce au couvercle verrouillable des éléments de réglage
•Circuit de prioritéintégré
•Microphone incorporé. Le récepteur fait au besoin office
d’appareil de correction auditive. - sans accessoires supplémentaires -
Possibilites de branchement sur le recepteur EK 2013 PLL
Sur le côtégauche de l’appareil se trouvent deux prises de jack stéréo : une grande prise de
ø3,5 mm et une petite prise de ø2,5 mm.
Les deux prises sont conçues uniquement pour l’enfichage de jacks stéréo ! Les fiches mono
provoquent des défaillances ou un court-circuit. Les casques mono doivent être munis de
fiches àstéréo.
Antenne incorporee

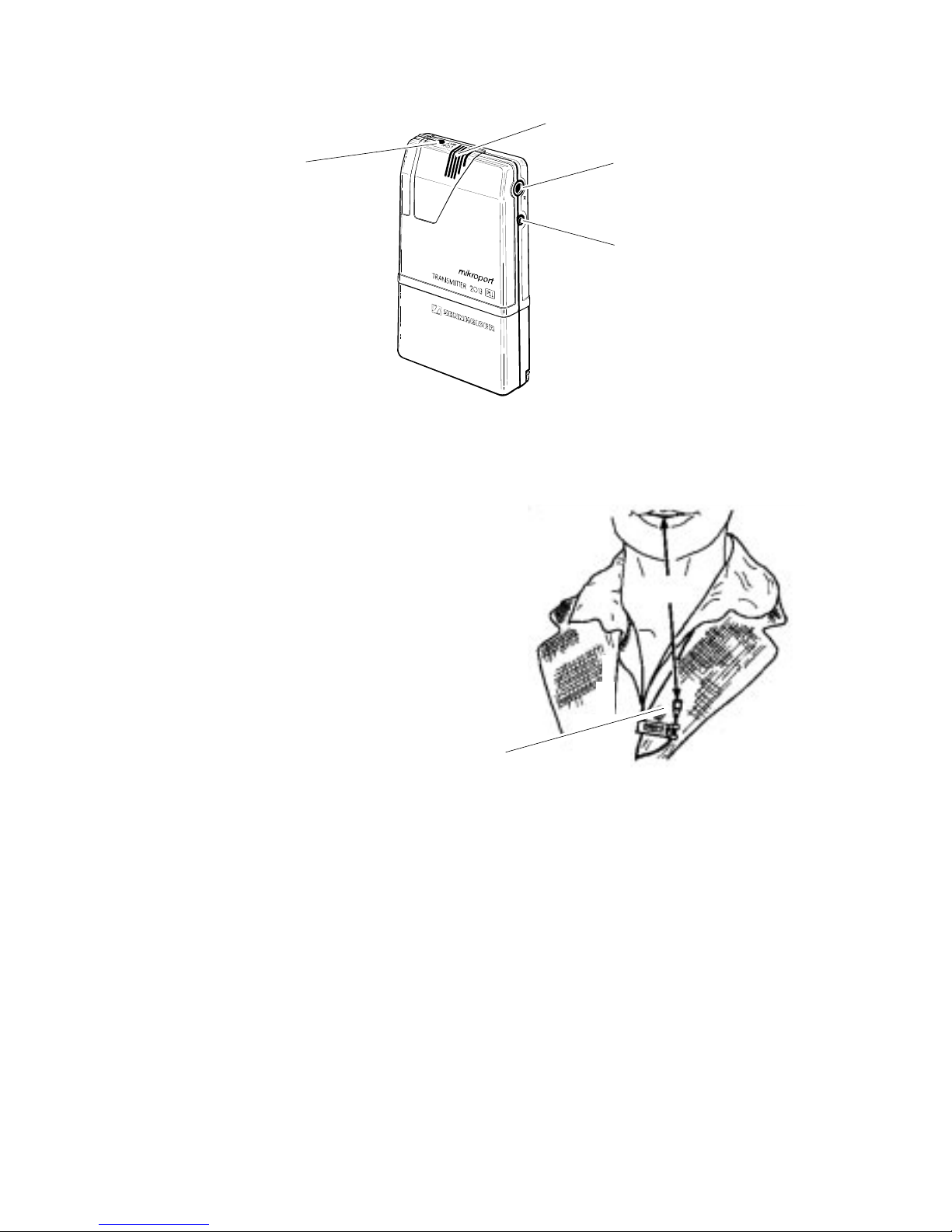

Le câble branchésur l’une ou l’autre des prises fait simultanément office d’antenne. Utiliser
uniquement des câbles d’origine !
Branchement d’un appareil de correction auditive avec entree audio
La petite prise (ø2,5 mm) délivre le signal de sortie pour un appareil de correction auditive
avec entrée audio. Vous trouverez les câbles de connexion dont vous avez besoin chez votre
audiologiste. (voir également sous „CABLES“)
Branchement d’un appareil de correction auditive sans entree audio
Lagrandeprise(ø3,5mm)sertau branchement de la boucle detransmissionélectromagnétique
EZT 1011 ou des plaquettes d’induction EZI 120 pour appareils de correction auditive sans
entrée audio.
Branchement d’un casque
La grande prise est conçue pour le branchement d’un casque stéréo (impédance > 32 Ω).

S
M
3.9
Couvercle verrouillable sur le recepteur
L’accès aux éléments de commande est protégépar un verrou coulissant (S) montésur le côté
droit du boîtier. Ce verrou protège les éléments de commande contre toute manipulation non
autorisée ou involontaire. Il est bloquépar une vis sans tête (M) qui doit être enfoncée
complètement avant de faire coulisser le verrou.
Une fois le verrou coulissant retiré, les deux potentiomètres sont accessibles :
•Le potentiomètre du bas (P1) permet le réglage du volume du récepteur,
il détermine l’intensitésonore du signal de la personne de référence.
•Le potentiomètre du haut (P2) permet le réglage du volume de base
du microphone incorporé.
Reglage du circuit de priorite et du microphone
Le récepteur est muni d’un circuit de priorité. Les microphones des appareils de correction
auditive ou le microphone incorporédans le récepteur subissent une baisse du volume
pendant la durée de la transmission de la parole, ce qui permet au signal provenant de l’orateur
de parvenir en prioritéau porteur du récepteur.
En outre, le circuit de prioritéest complétéd’un filtre de parole. De ce fait, les bruits
indésirables (claquement de porte, etc.) n’activent pas le circuit de priorité.
Le circuit de prioritéet le volume de base du microphone mis en circuit peuvent être réglés
séparément.

P1
eP2
s
23
1423
14
s1 s2
Off
ON
ON
Off
3.10
Reglage du circuit de priorite
Ce réglage ne doit être effectuéque par l’audiologiste !
Sur le dessus du boîtier, derrière un orifice se trouve l’élément de réglage (E) de la baisse de
volume du circuit de priorité. Il se règle au moyen d’un tournevis ø1,6 mm. Une rotation dans
le sens des aiguilles d’une montre fait baisser le volume des microphones des appareils de
correction auditive raccordés.
Commutation du circuit de priorite et du microphone incorpore
Ce réglage ne doit être effectuéque par l’audiologiste !
Deux interrupteurs àbascule (S1/2) sont accessibles entre les potentiomètres dans l’appareil,
pour la commutation du circuit de prioritéet du microphone. Ils peuvent être actionnés au
moyen d’un petit tournevis (1,6 mm).
•Si l’interrupteur (S2) se trouve basculévers l’arrière de l’appareil,
le circuit de prioritéest activé.
•Si l’interrupteur (S1) se trouve basculévers le dessus de l’appareil,
le microphone incorporéest en circuit.
(A la livraison, le EK 2013 PLL est réglécomme décrit ci-dessus.)

l1
l2
Temoins du recepteur 2013 PLL
3.11
Sur la face avant de l’appareil se trouvent deux témoins àDEL :
Circuit de priorite, del verte :
L1 indique que la transmission du signal acoustique est conforme. Elle s’allume pour
signaler l’activation du circuit de priorité. Le trajet de transmission a prioritésur les
bruits ambiants transmis par le microphone.
En outre, la DEL L1 sert également d’auxiliaire de réglage de la sensibilitédu
microphone de l’émetteur SK 2013 PLL. (Voir également page 14.)
Filtre d’arret du bruit et temoin d’alimentation
L2 a la fonction double de „témoin squelch“(filtre d’arrêt activé) ainsi que de témoin
„Low-Bat“pour le contrôle de l’alimentation avec détection de la tendance :
•lumière rouge permanente: filtre d’arrêt du bruit branché= pas de réception
•lumière rouge clignotante: clignotement lent: Baisse de la tension d’alimen-
tation ! Toutefois le circuit
n’est pas coupé. La batterie
de piles ou d’accumulateurs
doit être remplacée dans les
15minutessuivantesenviron.
clignotement rapide: La tension d’alimentation est
insuffisante pour assurer le
fonctionnement de l’appareil.
ATTENTION : Le récepteur
est désormais hors fonction !
Les deux témoins sont disposés sur la face avant du récepteur de manière àêtre bien visibles
même àdistance de la personne munie de l’émetteur, ce qui permet de vérifier aisément si
la liaison est assurée.

b1
m
b2
l3
b1
3.12
25 cm
Emetteur SK 2013 PLL
Mikrophone MKE 2013
Possibilites de branchement
L’utilisateur a le choix entre le microphone
incorporéElektret ou le microphone MKE
2013 séparé(voir également page 19 sous
„ACCESSOIRES“) ; ce dernier devant être
branchésur la prise de jack ø2,5 mm (B1).
Le raccordement àdes sources sonores de haut niveau, tels magnétophones, composants TV
et hi-fi est possible grâce àla prise àcliquet ø3,5 mm (B2).
Le câble de connexion du microphone supplémentaire MKE 2013 raccordéfait office
d’antenne. Si l’émetteur est utilisésans microphone supplémentaire MKE 2013, il
convient d’enficher l’antenne supplémentaire fournie dans la prise pour microphone.
Temoin
L’émetteur est dotéd’un témoin àDEL rouge (L3) chargédu contrôle de la puissance
d’alimentation. La fin du temps de fonctionnement est signalée par un clignotement,
environ 15 minutes auparavant. Il reste ainsi assez de temps pour remplacer la batterie de piles
ou d’accumulateurs.

R
3.13
Reglage de la sensibilite du microphone de l’emetteur SK 2013 PLL
La sensibilitédu microphone doit être réglée au moyen du régulateur (R) àun niveau tel que
d’une part la DEL verte du récepteur EK 2013 PLL ne s’éteigne pas lorsque la personne parle
d’une voix normale, et que d’autre part le bruit ambiant n’active pas encore le témoin àDEL.
En général, le réglage optimal se situe entre 5 et 7.

3.14
Accessoires
EZU 2013 Bande àpasser derrière la nuque assurant une fixation pratique et sûre
au corps (réf. 03438)
EZU 2013-1 Bande abdominale en complément de la bande àpasser derrière la
nuque (réf. 03439)
L2013 Chargeur automatique pour la recharge de 2 batteries d’accumulateurs
BA 2013 seules ou montées sur l’émetteur/récepteur SK/EK 2013 PLL.
(réf. 03324)
accessoires complémentaires :
NT 2013 Bloc d’alimentation en complément du chargeur, àbrancher sur 230 V.
(réf. 03433)
NT 2013-120 Bloc d’alimentation en complément du chargeur, àbrancher sur 120 V.
(réf. 03434)
NT 2013-UK Bloc d’alimentation en complément du chargeur, àbrancher sur 240 V
(GB). (réf. 03435)
MKE 2013 Microphone-cravate pour l’émetteur SK 2013 PLL. (réf. 03323)
BA 2013 Batterie d’accumulateurs en complément (réf. 03436)
B 2013 Compartiment àpiles, permettant une utilisation en des lieux sans
possibilitéde recharge (réf. 03437)
Cables
KAB-1E Câble de connexion binauriculaire pour deux appareils de correction
auditive avec entrée audio. Longueur : 80 cm (réf. 03440)
KAB-E Câble de connexion binauriculaire pour deux appareils de correction
auditive avec entrée audio. Longueur : 40 cm (réf. 03441)
KA-1E Câble de connexion monaural pour un appareil de correction auditive
avec entrée audio. Longueur : 80 cm (réf. 03442)
KA-E Câble de connexion monaural pour un appareil de correction auditive
avec entrée audio. Longueur : 40 cm (réf. 03443)
KAB-1K Câble de connexion binauriculaire avec deux minifiches Sennheiser pour
le raccordement d’un casque Sennheiser. Longueur : 80 cm (réf. 03444)
KAB-K Câble de connexion binauriculaire avec deux minifiches Sennheiser pour
le raccordement d’un casque Sennheiser. Longueur : 40 cm (réf. 03445)
KA-1K Câble de connexion monaural avec une minifiche Sennheiser pour le
raccordement d’un casque Sennheiser. Longueur : 80 cm (réf. 03446)
KA-K Câble de connexion monaural avec une minifiche Sennheiser pour le
raccordement d’un casque Sennheiser. Longueur : 40 cm (réf. 03447)

3.15
Caracteristiques techniques
Emetteur SK 2013 PLL
Gamme de fréquences SK 2013-6-D bande 8m 36,64-37,98 MHz
SK 2013-6-1 bande 8 m 30-36 MHz
SK 2013-6-2 bande 8 m 35-40 MHz
SK 2013-6-3 bande 8 m 39-45 MHz
SK 2013-8 bande 4 m 72,025-75,975 MHz
SK 2013-9 bande 2 m 173,350-175,02 MHz
Principe Technique PLL, 16 canaux
Stabilitéen fréquence ±2 kHz, -10 °à+55 °C
Puissance sortie HF 10 mW
Puissance d’émissio HF 1 mW
Puissance du rayonnement parasite <4 nW
Type de modulation MF
Excursion minimale/maximale ±8 kHz/±10 kHz
Séparation des canaux/plage de réglage SK 2013-6-D 40 kHz/1,34 MHz
SK 2013-6-1 40 kHz/2 MHz
SK 2013-6-2 40 kHz/2 MHz
SK 2013-6-3 40 kHz/2 MHz
SK 2013-8 25 kHz/4 MHz
SK 2013-9 25 kHz/2 MHz
Bande passante B.F. 40-16000 Hz
Taux de distorsion pour
1 kHz et excursion minimale 1 % typ.
SensibilitéBF mini/maxi 4 mV/44 mV entrée microphone
150 mV/1,65 V entrée Aux
Résistance d’entrée3kΩentrée microphone
100 kΩentrée Aux
Tension de service 2,4 V
Courant absorbéenv. 55 mA
Durée de service >12 heures avec batterie
d’accumulateurs BA 2013
>36 heures avec 2 piles alcalines
Mn logées dans B 2013
Témoin d’alimentation DEL rouge pour tension de service <2,2 V
Dimensions 18 x 58 x 95 mm
Poids (B 2013 incl.) env. 130 g
N°d’homologation A 014 926 B ME (-6 uniquement)
Fourniture 1 émetteur SK 2013 PLL
1 compartiment àbatterie B 2013
1 antenne 44819
En outre, le système 2013 (ensemble émetteur/récepteur) comprend également 2 plaques de
fixation avec courroies. Le système 2013 est fourni dans un coffret de rangement et de
transport robuste.

3.16
Caracteristiques techniques
Recepteur EK 2013 PLL
Gamme de fréquences SK 2013-6-D bande 8m 36,64-37,98 MHz
SK 2013-6-1 bande 8 m 30-36 MHz
SK 2013-6-2 bande 8 m 35-40 MHz
SK 2013-6-3 bande 8 m 39-45 MHz
SK 2013-8 bande 4 m 72,025-75,975 MHz
SK 2013-9 bande 2 m 173,350-175,02 MHz
Principe Technique PLL, 16 canaux
Type de modulation MF
Excursion minimale/maximale ±8 kHz/±12 kHz
Séparation des canaux/Plage de réglage SK 2013-6-D 40 kHz/1,34 MHz
SK 2013-6-1 40 kHz/2 MHz
SK 2013-6-2 40 kHz/2 MHz
SK 2013-6-3 40 kHz/2 MHz
SK 2013-8 25 kHz/4 MHz
SK 2013-9 25 kHz/2 MHz
Sensibilité
(mesurée avec antenne artificielle) 0,5 µV typ. pour 26 dB S/N
Sélection canal voisin 70 dB typ.
Bande passante B.F. 40-16000 Hz
Taux de distorsion pour 1 kHz
et excursion minimale 1 % typ.
Sortie BF 1 : jack ø3,5 mm High : 2 x 0,7 V/32 Ω
Sortie BF 2 : jack ø2,5 mm Low : (appareils de correction auditive)
2 x 3 mV/2 kΩ
Impédance àla sortie BF 2 pour le en service normal 3 kΩ
branchement des appareils de pour circuit de prioritéactivé
correction auditive réglable de 80 Ωà1 kΩ
Tension de service 2,4 V
Courant absorbéenv. 45 mA
Durée de service >14 heures avec batterie
d’accumulateurs BA 2013
>40 heures avec 2 piles AlMn logées
dans B 2013
Témoin d’alimentation DEL rouge pour tension d’alimentation <2,2 V
Dimensions 18 x 58 x 95 mm
Poids (B 2013 incl.) env. 130 g
N°d’homologation A 014 926 B ME (-6 uniquement)
Fourniture 1 récepteur EK 2013 PLL
1 compartiment àbatteries B 2013
Sous réserve de modifications et d’erreurs.

Sennheiser electronic KG ·D-30892 Wedemark Printed in Germany
Telephone [phone] ·Telex 9 24 623 ·Fax [phone] Publ. 7/93 44925 /A 04
