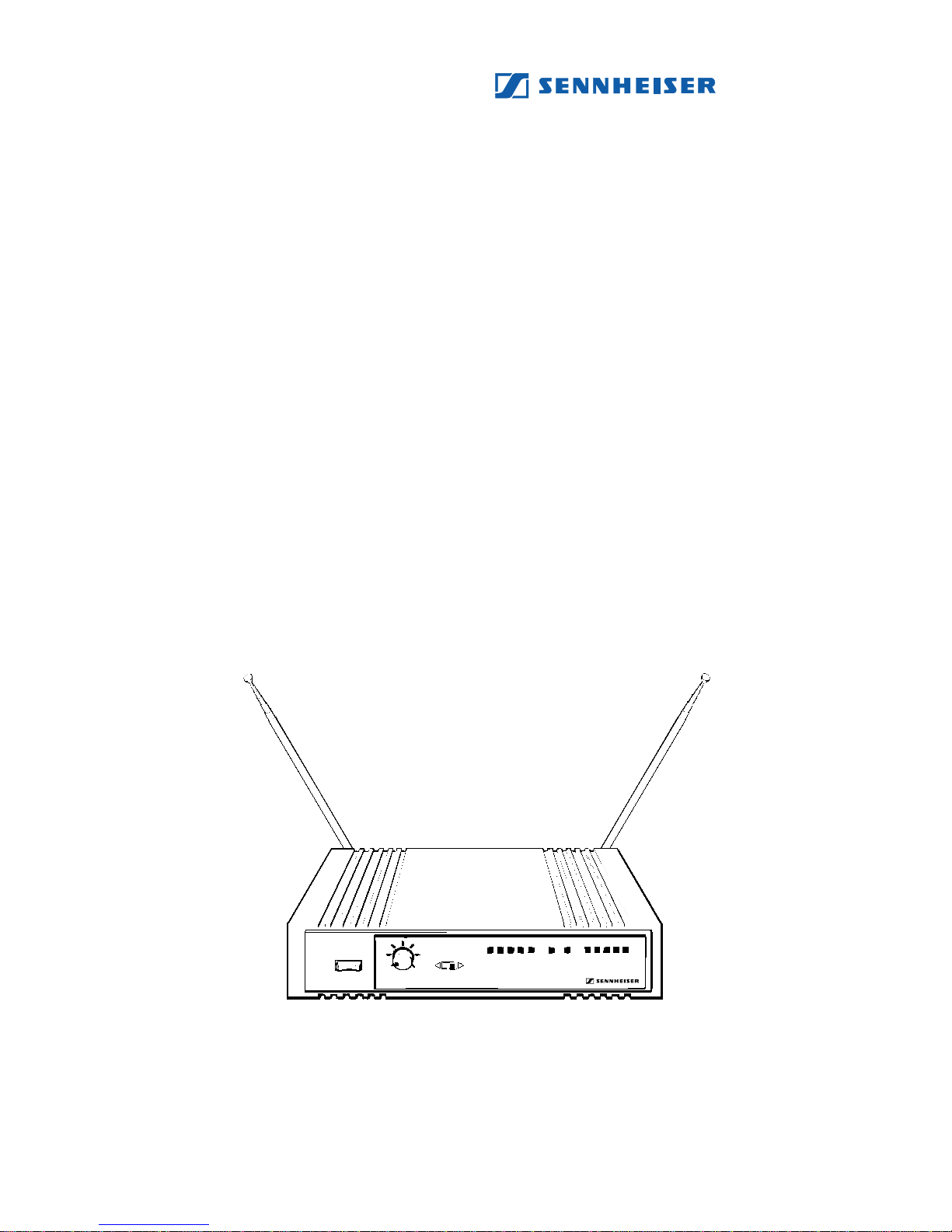

Sennheiser BFR 1051 User manual

CHANNEL
SQUELCH
1 2 3 4 5 A B -20 -12 0 +3 +12
RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL
12
15
60
42 3
DIVERSITY RECEIVER BFR 1051 HiDynplus
POWER
BFR 1051
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

2
Deutsch
English
Espanol ....................................................................................................... 3
Français
Italiano
Nederlands ............................................................................................... 19

3
Leistungsfähiger und kompakter True-Diversity-Empfänger mit hohem
Bedienungskomfort. Passend zu Handsender BF 1051, Gitarrensender
BF 1052 und Taschensender BF 1053.
• Störungsfreier Betrieb durch True-Diversity-Technik
• Wirksame Rauschunterdrückung und hohe Dynamik durch
HiDyn plus.
• Vorbereitet für den Einbau in 19" Rack, 1 HE (GA 1051)
• Universeller Betrieb durch Steckernetzteil oder am
12 V-KFZ-Netz.
• Umschaltbar auf zwei Empfangsfrequenzen

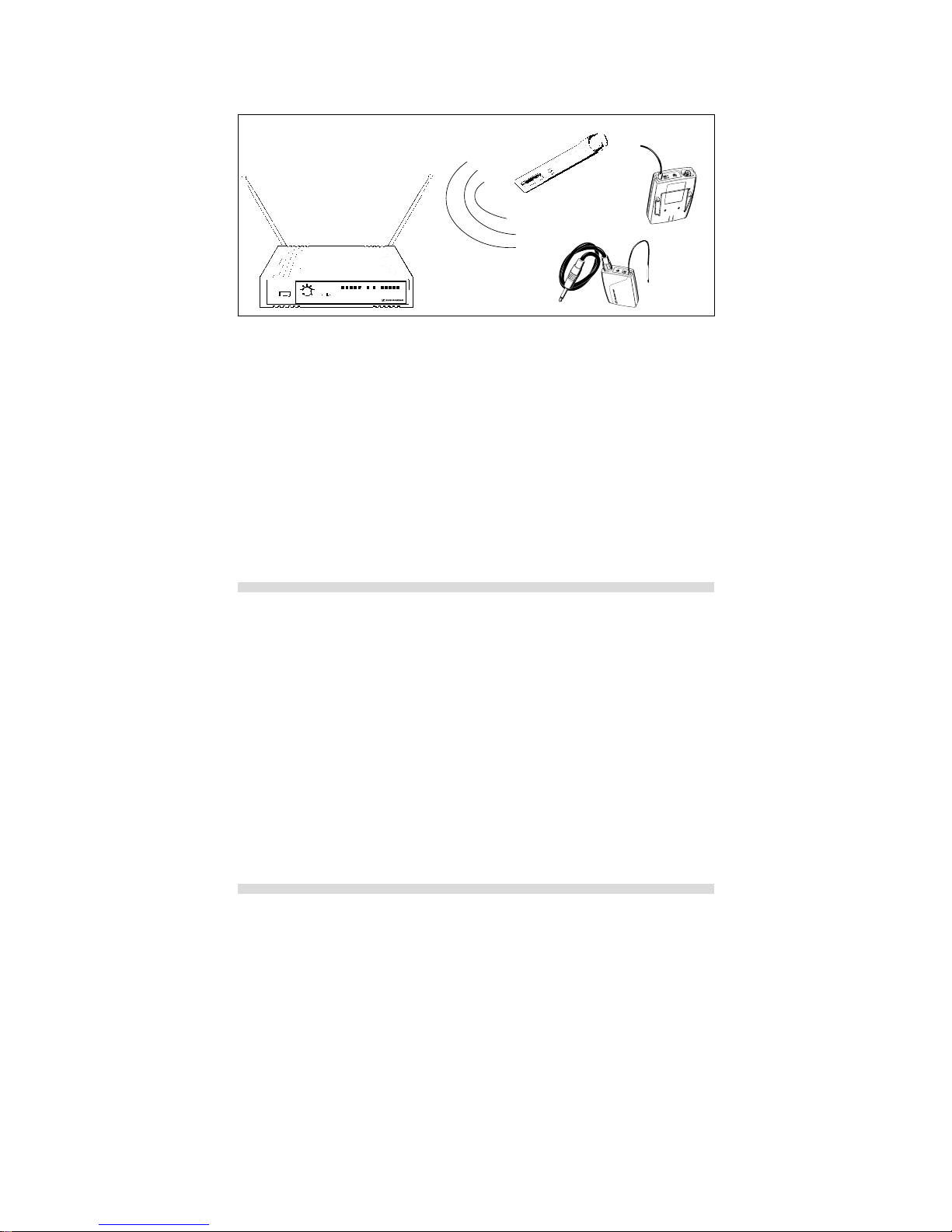

Compact, powerful, easy-to-operate true diversity receiver. The BFR
1051 receiver is to be used in conjunction with the Sennheiser BF 1051
transmitter microphone, BF 1052 guitar transmitter or BF 1053 pocket-
format transmitter.
• Interference-free operation thanks to true diversity
• Efficient noise suppression and excellent dynamic range
thanks to HiDyn plus
• Suitable for 19" rack installation, 1 height unit (GA 1051)
• Power supply via mains transformer or 12 V car battery
• Switchable to two frequencies
Receptor "true diversity" compacto de gran potencia y de manejo
confortable. Se utiliza en combinación con la emisora de mano BF 1051,
Transmisor para guitarras BF 1052 y transmisor de bolsillo BF 1053.
• Funcionamientosinperturbacionesgraciasalatécnica"truediversity"
• Supresion de ruidos efectiva y alta dinámica gracias a HiDyn plus
• Preparado para el montaje en el bastidor 19", 1 HE (GA 1051)
• Funcionamiento universal con alimentación a conectar o con
alimentación a la red 12 V de automóviles
• Conmutable a dos frecuencias de recepción
Produktbeschreibung / Product specifications / Product specifications
CHANNEL
SQUELCH
1 2 3 4 5 A B -20 -12 0 +3 +12
RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL
12
15
60
42 3
DIVERSITY RECEIVER BFR 1051 HiDynplus
POWER
BFR 1051
BF 1051
BF 1052
BF 1053

4
CHANNEL
SQUELCH
1 2 3 4 5 A B -20 -12 0 +3 +12
RF SIGNAL LEVEL DIVERSITY AF SIGNAL LEVEL
12
15
60
42 3
DIVERSITY RECEIVER BFR 1051 HiDynplus
POWER
PSC
L3
L2
L1
P....... Netzschalter
S....... Einsteller für Rauschsperre
C....... Kanalumschaltung, Kanal 1 oder 2
L1....... Anzeige des HF-Pegels (RF = Radio Frequency)

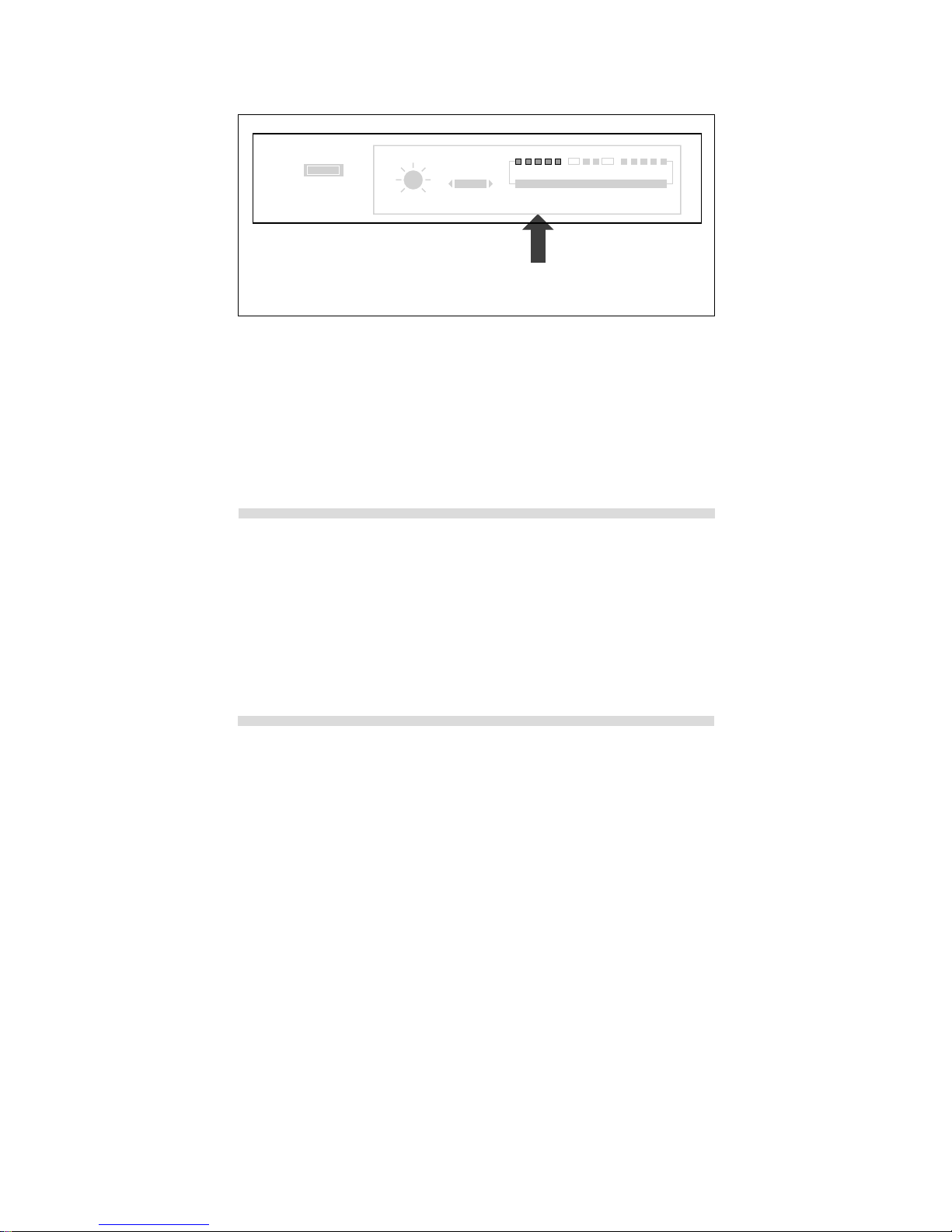

L2....... Anzeige des aktiven Diversity-Kanals

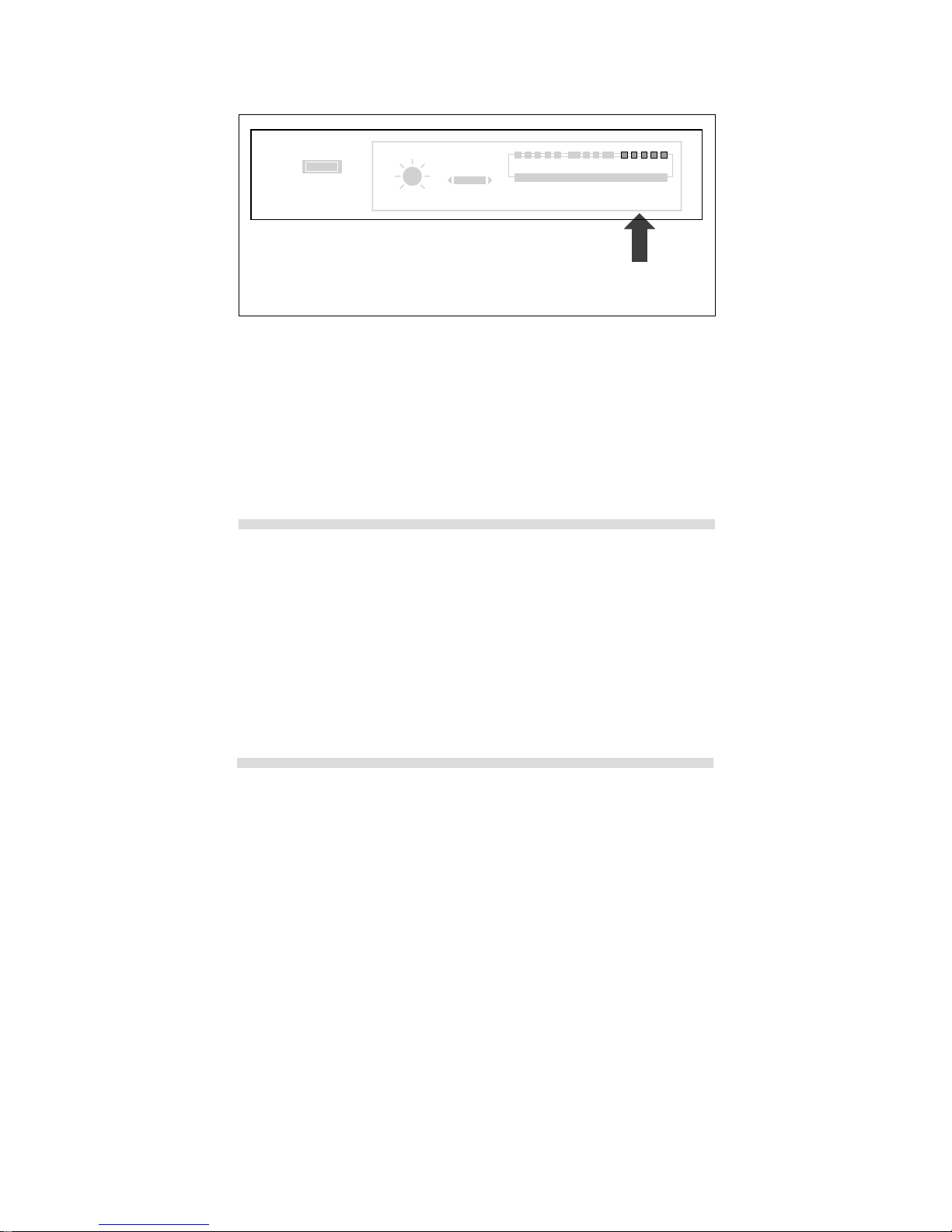

L3....... Anzeige des Tonsignalpegels (AF = Audio Frequency)
P....... ON/OFF switch
S....... squelch control
C....... channel selector switch, channel 1 or 2
L1....... RF level indicator (RF = radio frequency)
L2....... LED indicator showing the active diversity channel
L3....... AF level indicator (AF = audio frequency)
P....... interruptor
S....... butón de ajuste para el filtro de ruidos
C....... conmutación de canal, canal 1 o canal 2
L1....... indicación del nivel A. F. (RF = Radio Frequency)
L2....... indicación del canal "diversity" activo
L3....... indicaciòndelnivel de la señalacústica(AF= Audio Frequency)

5
B1B2D
V
ANT.(B) ANT.(A)

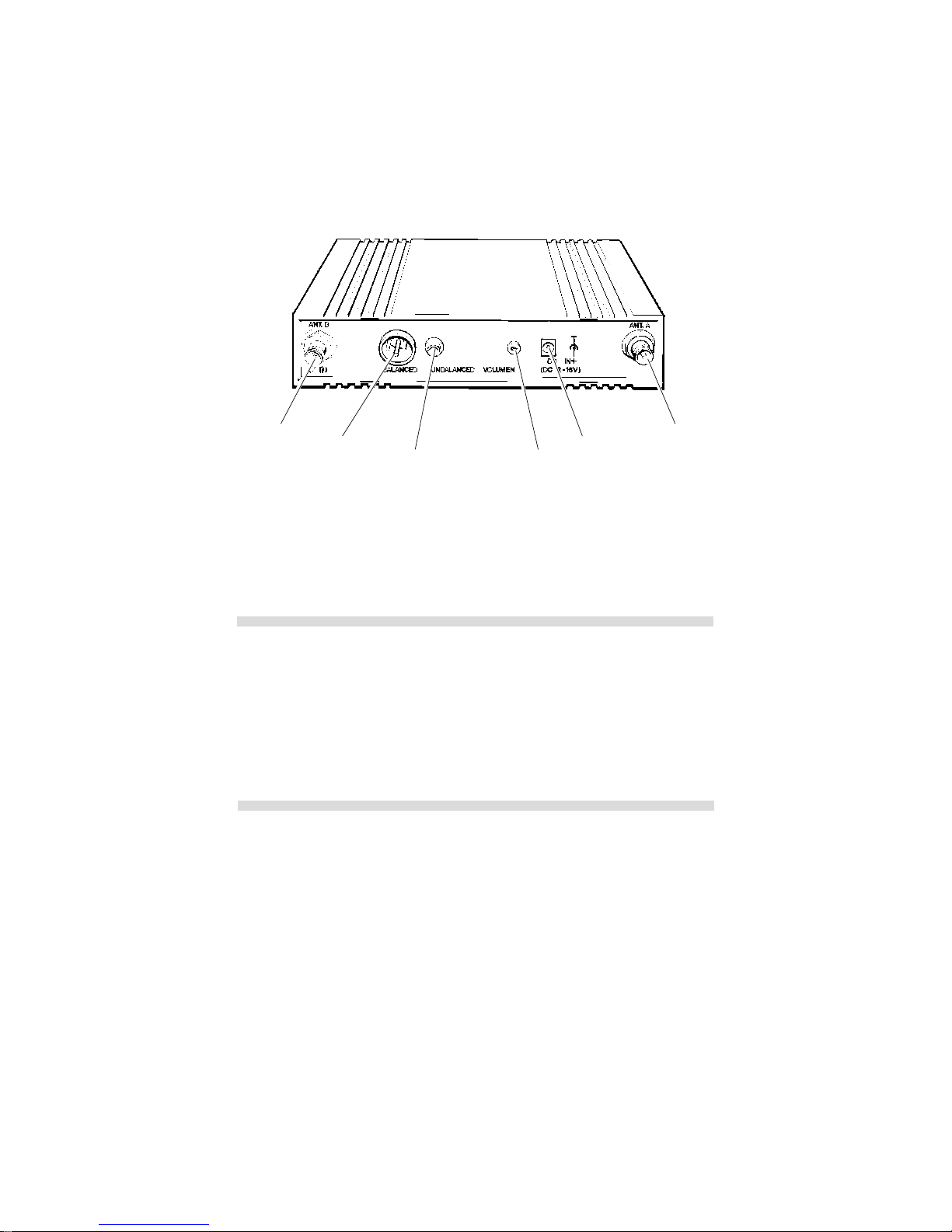

ANT.(A) ...... Antenneneingang Afür Diversity-Betrieb (BNC)
B1...... NF-Ausgang symmetrisch XLR-3
B2...... NF-Ausgang unsymmetrisch 6,3 mm ø Klinke (Line)
V...... Einstellung NF-Ausgangspegel (wirkt auf beide Ausgänge)
D...... Anschlußbuchse für die Stromversorgung (Steckernetzteil)
ANT.(B) ...... Antenneneingang Bfür Diversity-Betrieb (BNC)
ANT.(A) ...... antenna connector Afor diversity operation (BNC)
B1...... AF output, balanced, XLR 3
B2...... AF output, unbalanced, 6.3 mm jack ø (LINE)
V...... AF level selector (for both outputs)
D...... mains socket (power supply via mains transformer)
ANT.(B) ...... antenna connector Bfor diversity operation (BNC)
ANT.(A) ...... entrada de antena Apara funcionamiento "diversity" (BNC)
B1...... salida B.F. simétrica XLR-3
B2...... salida B.F. asimétrica jack de 6,3 mm ø (Line)
V...... regulación nivel de salida B.F. (acciona sobre ambas salidas)
D...... casquillodeconecciónparalaalimentación(alimentaciónaconectar)
ANT.(B) ...... entrada de antena Bpara funcionamiento "diversity" (BNC)

6
BALANCED UNBALANCED VOLUME DC 12-15 V
D
An der Buchse Dwird die Versorgungsleitung vom Steckernetzteil
(Lieferumfang) eingesteckt.
Stromversorgung / Power supply / Alimentación
El conductor de la alimentación (incluso al suministro) es conectado al
casquillo D.
The connecting cable from the mains transformer (included) is to be
plugged into socket Don the receiver.

7
BALANCED UNBALANCED VOLUME DC 12-15 V
A(B) A(A)
AufdieAntennenbuchsenANT.(A)undANT(B)werdendiebeiden Teleskop-
antennen aufgesteckt. Antennenstäbe ganz ausziehen!
Wichtig: Für den Diversity Betrieb (siehe auch Seite 13)
müssen beide Antennen angeschlossens ein!
Über den Betrieb mit abgesetzten Antennen (z.B. bei Festeinbau des
Receivers im Rack GA 1051) informiert Sie Ihr Sennheiser-Fachhändler.
Er liefert auch entsprechende Zusatzteile oder bestellt sie kurzfristig.
The two telescopic antennae are to be connected to antenna connectors
ANT.(A) and ANT(B). Make sure that the telescopic antennae are extended
to full length.
N.B.: For diversity operation both antennae are to
be connected (pls. see p. 13).
Your Sennheiser distributor will be more than happy to provide you with
information on operation with remote antennae (e.g. for permanent
installation in a GA 1051 rack) and to supply you with the accessories
required.
Antennen anschließen / Antenna connection / Conectar las antenas
Los dos antenas telescópicas se conectan a los casquillos ANT.(A) y ANT(B).
¡Tirar las antenas hasta que son salidas completamente!
Importante: ¡Para el funcionamiento "diversity" (véase
pàgina 13) ambas antenas deben ser conectadas!
Vuestro agente Sennheiser Vd. informa sobre el funcionamiento con
antenas desplazadas (p. ej. montaje fijo del receptor en el bastido GA
1051). Suministra también los accesorios correspondientes o los encarga
a corto plazo.

8
BALANCED UNBALANCED VOLUME DC 12-15 V
B1B2V

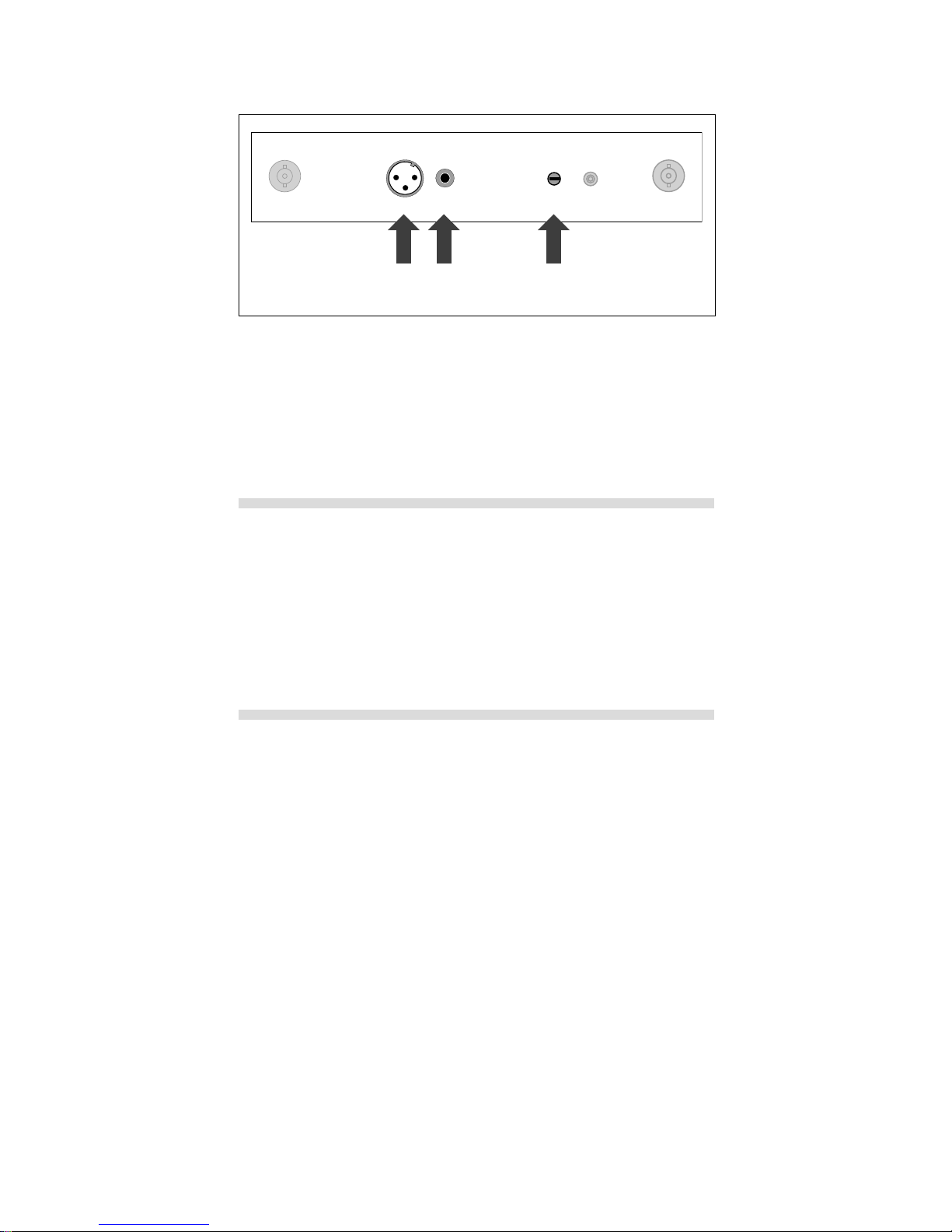

NF-Anschlußbuchse B1: Symmetrischer Ausgang XLR-3
NF-Anschlußbuchse B2: Unsymmetrischer Ausgang 6,3 mm ø Klinke
Hinweis: Nur jeweils einen Ausgang benutzen!
Mit dem Regler Dwird der Ausgangspegel an den Buchsen
B1und B2 eingestellt.
AF output B1: balanced, XLR 3
AF output B2: unbalanced, 6.3 mm ø jack
N.B.: Use only one output.
Regulator Vserves to adjust the output level across sockets B1and B2.
Casquilla de conección B.F. B1: salida simétrica XLR-3
Casquilla de conección B.F. B2: salida asimétrica, jack de 6,3 mm ø
Nota: ¡Utilizar sólo una salida al mismo tiempo!
El nivel de salida a los casquillas B1y B2se ajuste con el regulador V.
NF-Ausgänge / AF outputs / Salidas B.F.

9
Stimmt die Spannungsangabe auf dem Netzteil mit der vorhandenen
Netzpannung überein ?
Erst dann:
Steckernetzteil einstecken und BFR 1051 mit Schalter Peinschalten.
Make sure that the voltage given on the mains transformer is identical with
the mains voltage.
Then:
Connect the mains transformer and switch on the BFR 1051 (switch P).
¿La tensión indicada sobre la alimentación corresponde a la de la red?
En este caso solo:
Conectar la alimentación y poner en marcha el BFR 1051 con
el interruptor P.
P
POWER
12345 A -20 0+3-12 +12B
06
15
24
3
SQUELCH
CHANNEL
Einschalten / Putting the receiver to work / Puesta en marcha

10
POWER
12345 A -20 0+3-12 +12B
06
15
24
3
SQUELCH
CHANNEL
C
Kanalumschaltung / Channel selection / Commutatión de canal

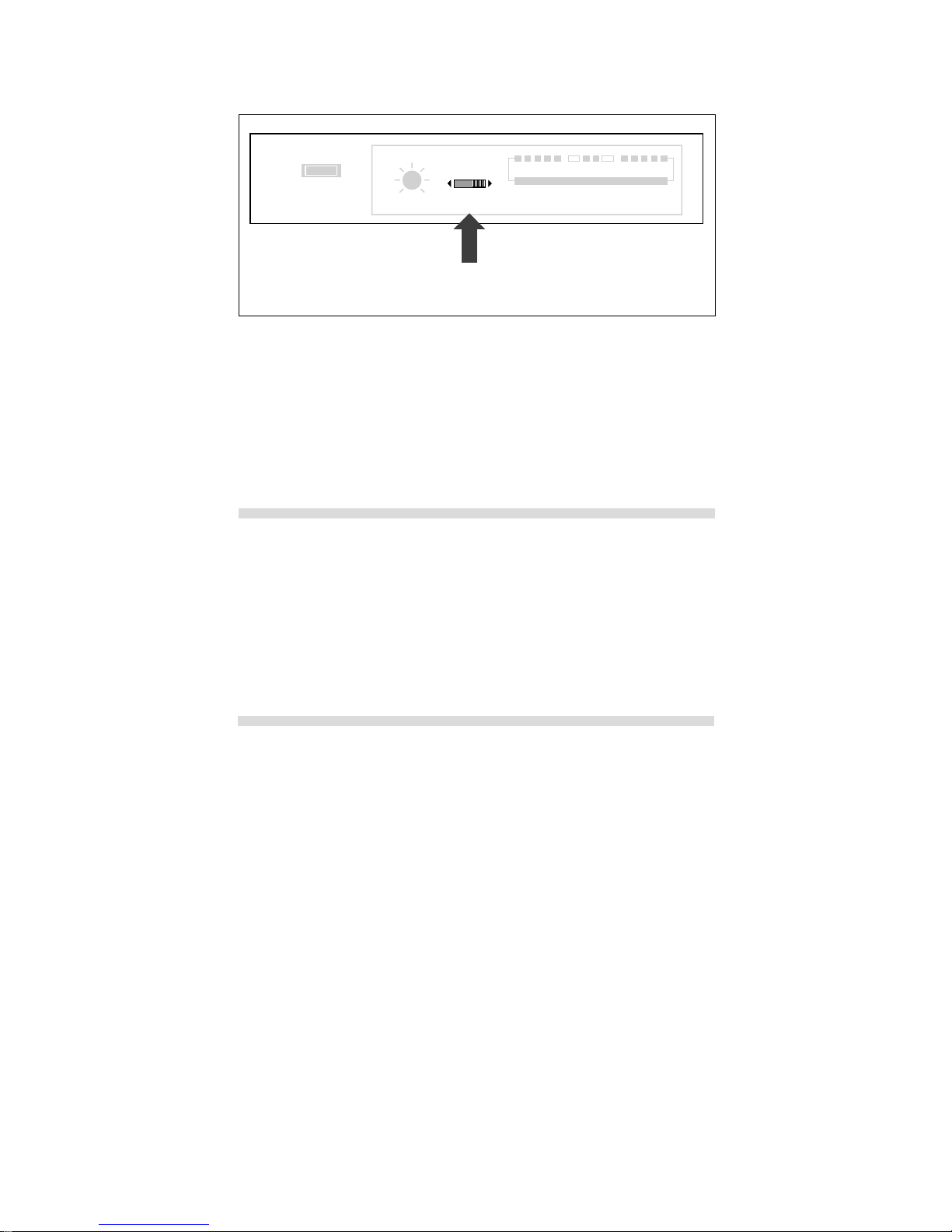

Sind zwei Anlagen BF / BFR 1051 gleichzeitig in Betrieb, so kann eine
Übertragung auf Kanal 1, die andere auf Kanal 2 erfolgen. Hierzu wird der
jeweilige Empfangskanal mit dem Schalter Causgewählt.
Die Frequenzen der Kanäle sind auf der Geräte-Rückseite angegeben.
Hinweis: Sender BF 1051, BF 1052, BF 1053 und
Empfänger BFR 1051 müssen jeweils
auf den gleichen Kanal eingestellt sein!
For simultaneous operation of two BF / BFR 1051 one system can operate
on channel 1, whereas the other system can operate on channel 2. Switch
Cserves to select either channel 1 or channel 2.
The frequency look-up table is attached to the rear of unit.
N.B.: Both, transmitter BF 1051, BF 1052 or BF 1053 and
receiver BFR 1051 are to be set to the same frequency.
Si dos sistemas BF / BFR 1051 funcionan al mismo tiempo, se puede
realizar una transmisión sobre el canal 1 y otra transmisión sobre el canal
2. El canal correspondiente se selenciona con el conmutador C.
Las frecuencias de los canales son indicadas sobre la parte de
atrás del aparato.
Nota: ¡El emisora BF 1051, BF 1052, BF 1053 y el receptor
BFR 1051 deben ser ajustados al mismo canal!
