EK2013 PLL
1

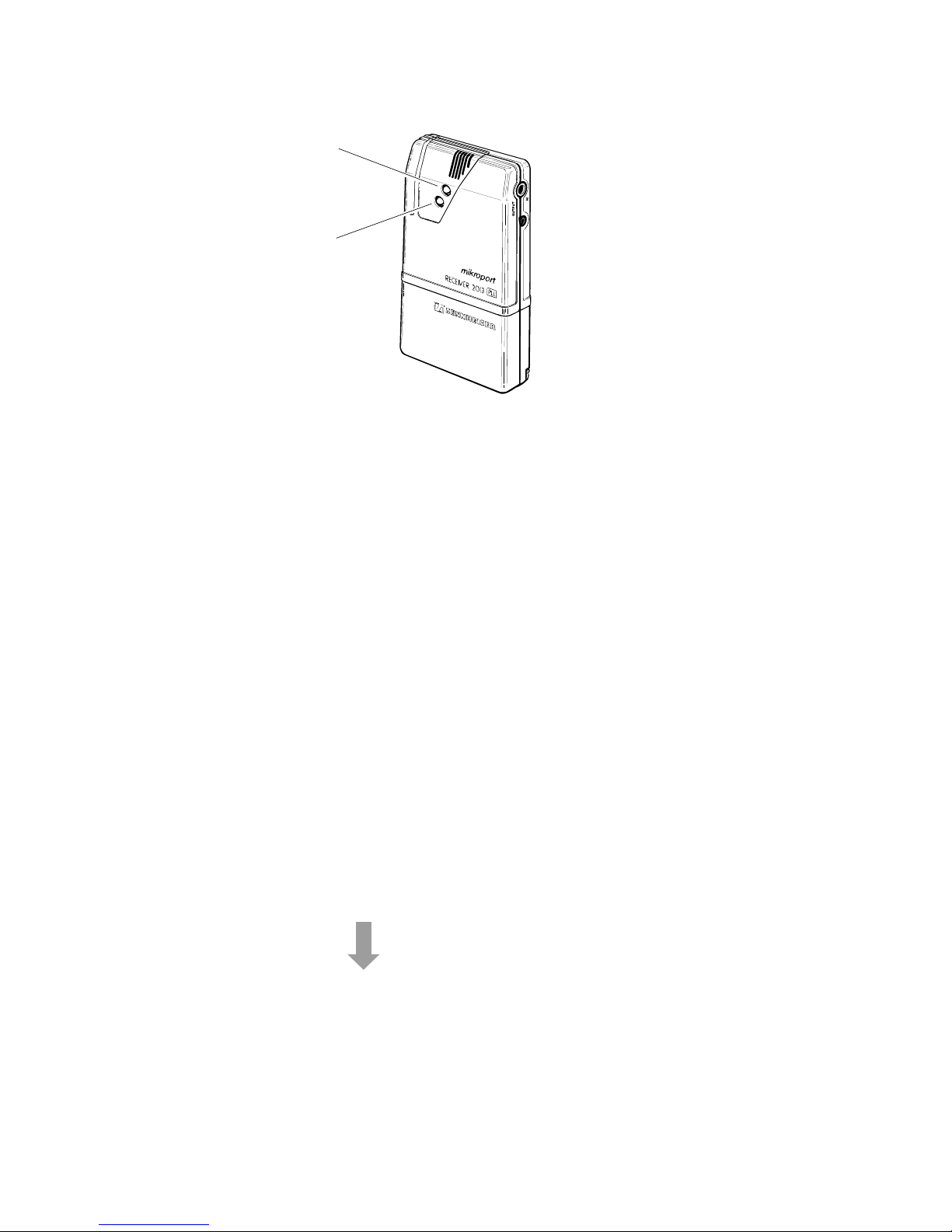

Eingebautes
Mikrofon
Übertragungskontrollanzeige
1.1
Ladekontakte
zum Laden im
Ladegerät L 2013
(nur am Akkupack)
Verriegelbare
Abdeckung
Wechselbarer
Batterie- oder
Akkupack
Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen
Ausgangsbuchse
für den Anschluß
zum Hörgerät
Ausgangsbuchse
für Kopfhörer
Empfangs- und
Batteriekontrollanzeige

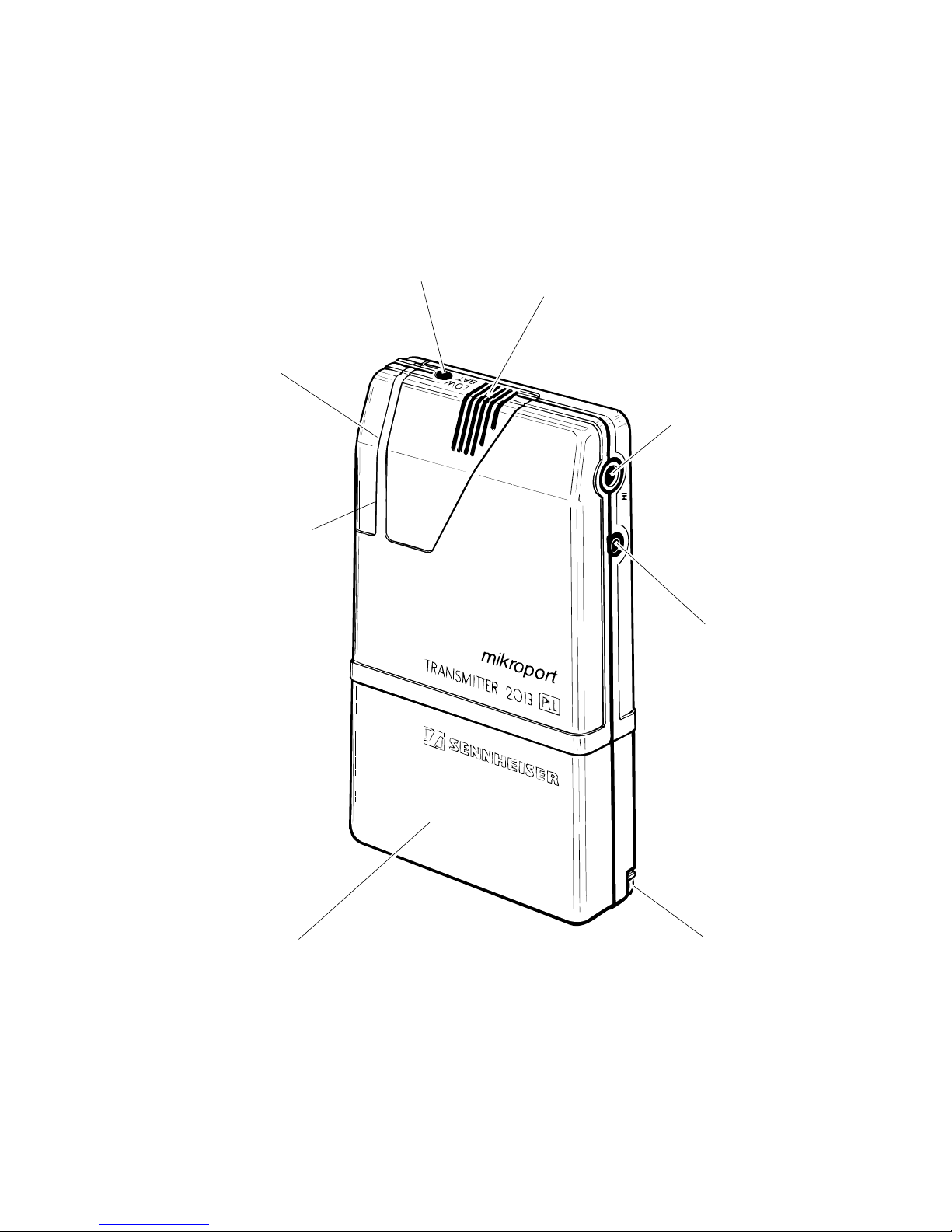

SK 2013 PLL
Input
Batteriekontrollanzeige Eingebautes Mikrofon
1.2
Ladekontakte
zum Laden im
Ladegerät L 2013
(nur am Akkupack)
Wechselbarer
Batterie- oder
Akkupack
Anschlußfür
Zusatzmikrofon
MKE 2013
Anschlußfür
zusatzgeräte, z.B.
Cassettenrecorder
Kanalwahlschalter
für bis zu 16 frei
wählbare
Frequenzen
Verriegelbare
Abdeckung

Systembeschreibung
1.4 Geräte
1.4 Funktionsprinzip
1.5 gemeinsame Merkmale
1.6 Inbetriebnahme
1.6 Batteriepack einsetzen
1.6 Akkubetrieb
1.6 Einschalten / Befestigen an der Kleidung
1.6 Übersicht der verfügbaren Sende-/ EmpfangsBereiche
1.7 Frequenzauswahl
1.7 Einstellen der Kanäle am Sender und am Empfänger
Empfänger EK 2013 PLL
1.8 Anschlußmöglichkeiten am Empfänger
1.8 Integrierte Antenne
1.8 Betrieb am Hörgerät mit Audio-Eingang
1.8 Betrieb am Hörgerät ohne Audio-Eingang
1.8 Betrieb mit Kopfhörer
1.9 Verriegelbare Abdeckung
1.9 Einblend-Automatik und Mikrofoneinstellung am Empfänger
1.10 Einstellung der Einblend-Automatik
1.10 Ein-/Ausschalten der Einblend-Automatik und des eingebauten Mikrofons.
1.11 Kontrollanzeigen am Empfänger EK 2013 PLL
1.11 Einblend-Automatik, grüne LED
1.11 Rauschsperre und Batteriekontrolle, rote LED
Sender SK 2013 PLL
1.12 Anschlußmöglichkeiten
1.12 Kontrollanzeige
1.13 Einstellen der Mikrofonempfindlichkeit
1.14 Zubehör
1.14 Kabel
1.15 Technische Daten SK 2013 PLL
1.16 Technische Daten EK 2013 PLL
1.3

Mit dem System 2013 PLL gelingt die Integration von Menschen mit Hörproblemen in
Schulen und Hochschulen, am Arbeitsplatz und in der Freizeit.
Bauform und Schaltungdetails wurden dieser Zielgruppe optimal angepaßt, die Bedienung ist
einfach und leicht zu erlernen. Die Geräte sind klein, leicht und unauffällig zu tragen.
Geräte
• Sender SK 2013 PLL für den Sprecher
• Empfänger EK 2013 PLL für den Hörgeschädigten
Funktionsprinzip
Der Sprechende, z.B. der Lehrer, trägt den Sender SK 2013 PLL. Der Schwerhörige trägt den
Empfänger EK 2013 PLL. Am EK 2013 PLL kann ein Kopfhörer oder ein Verbindungskabel
zurHörhilfeangeschlossenwerden.DrahtlosundunterBeibehaltungvollerBewegungsfreiheit
kann der Schüler nun den Lehrer so hören, als säße er neben ihm. Für die Zeit, in der der
Lehrer spricht, werden Umgebungsgeräusche deutlich abgesenkt. Spricht der Lehrer nicht, so
werden die im Hörgerät oder das im EK 2013 PLL eingebaute Mikrofon voll wirksam; nun
sind die Mitschüler zu hören. Der Dialog zwischen Lehrer und Schüler hat aber stets Vorrang.
Das System 2013 PLL bleibt auch unter schwierigen Einsatzbedingungen eine zuverlässige
Hilfe. Die Sendeleistung reicht auch für größere Entfernungen. Starke Nebengeräusche und
schlechte Raumakustik können durch den Einsatz des Zusatz-Mikrofones MKE 2013 am
Sender SK 2013 PLL ausgeblendet werden. Das vielfältige Zubehör ermöglicht den Anschluß
des Empfängers an nahezu jede Hörhilfe; die Kopplung zur Hörhilfe kann elektrisch wie auch
induktiv sein.
1.4

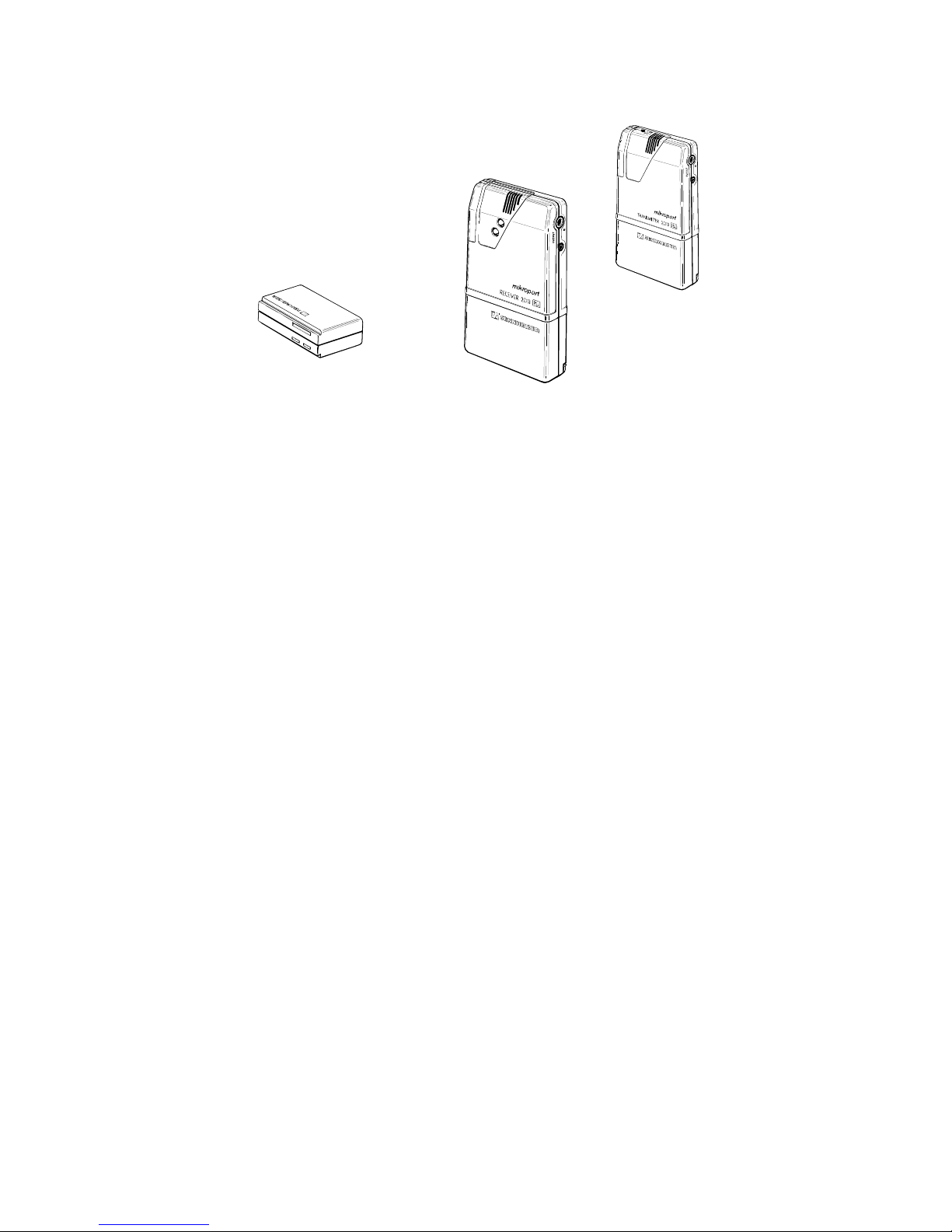

System 2013

Sender SK 2013 PLL und Empfänger EK 2013 PLL werden über angesteckte Akkupacks, Typ
BA 2013, mit Strom versorgt. Diese Akku-Packs werden einzeln oder in Verbindung mit
ihrem Gerät im Doppel-Ladegerät L 2013 über Nacht wieder geladen. 1 Akkupack hat
ausreichend Leistung für einen normalen Arbeitstag (bis zu 12 Stunden), über Nacht wird er
wieder vollständig geladen.
Batterie-Packs ermöglichen alternativ einen Betrieb auch fernab vom Stromnetz (Maximale
Betriebszeit über 40 Stunden). Sie ersetzen in dieser Anwendung die Akku-Packs.
Gemeinsame Merkmale für Sender und Empfänger
• bis zu 40 Stunden Betriebszeit, wechselbarer Batteriepack und Akkupack
• eingebautes Mikrofon im Sender und im Empfänger
SK 2013 PLL
oder EK 2013 PLL B 2013 BA 2013
1.5

Inbetriebnahme
Batteriepack einsetzen

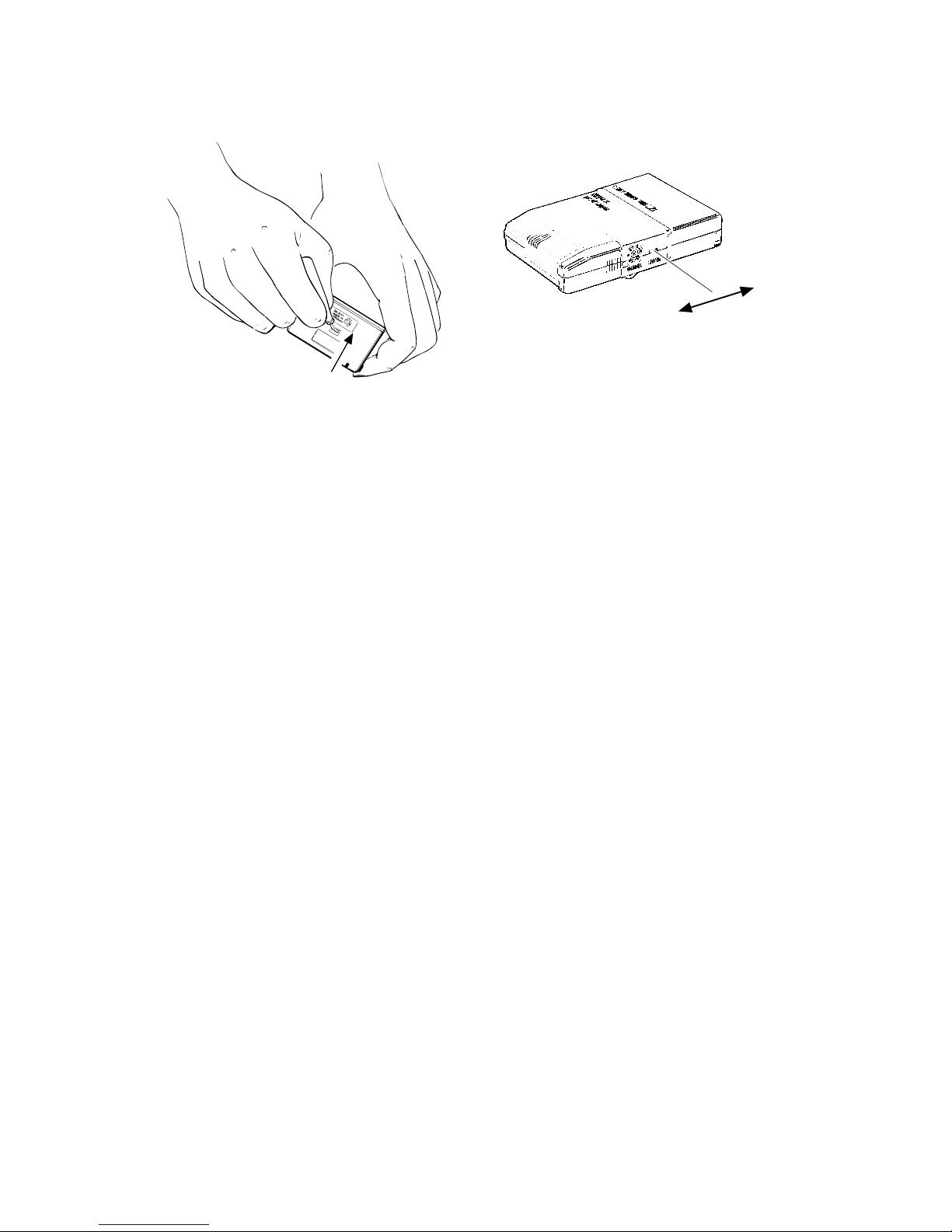

Im abziehbaren Bodenfach (gleich für Sender und Empfänger) werden 2 Batterien (Baugröße
Mignon AA) eingelegt. Die Verriegelung des Batteriefaches (siehe Abbildung) läßt sich mit
einem Schraubenzieher oder einem anderen spitzen Gegenstand leicht aufdrücken.
Akkubetrieb
Für den täglichen Gebrauch wird der Einsatz des Akkupacks BA 2013 empfohlen. Dieser
Akkupack wird wie der Batteriepack an den Boden von Sender oder Empfänger angeschoben.
Die Ladung der Akkus erfolgt im Doppel-Ladegerät L 2013.
Einschalten / Befestigung an der Kleidung
Zur Inbetriebnahme schieben Sie den EIN/AUS-Schalter am Sender oder Empfänger nach
unten.

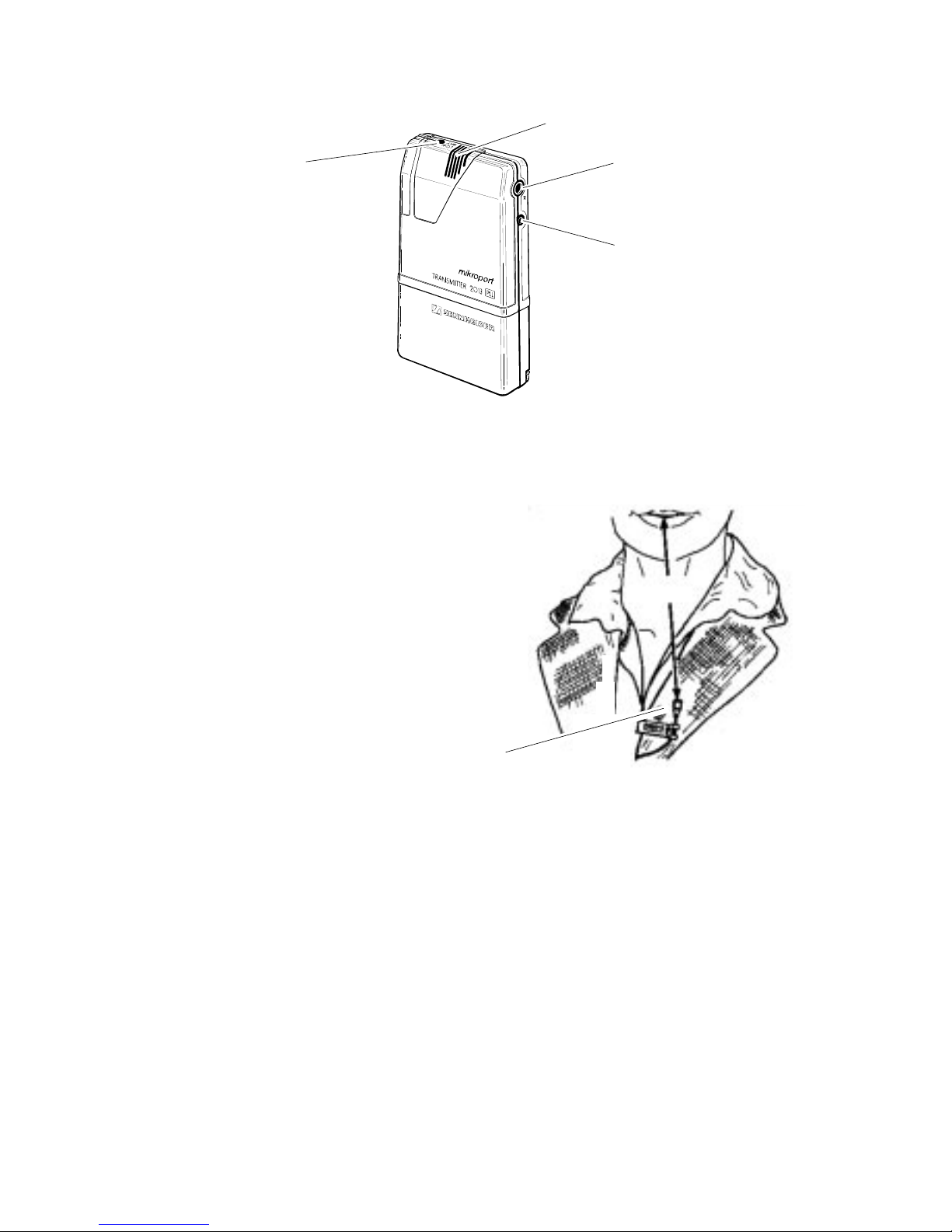

Befestigen Sie Sender oder Empfänger mit dem Nackenriemen und der Halteplatte am Körper.
Mit dem montierten Ansteckclip läßt sich darüber hinaus der Sender oder Empfänger z.B. am
Hemd oder am Gürtel einhängen.
Übersicht der verfügbaren Sende- / EmpfangsBereiche
EK/SK 2013-6-D 8m-Band 36,64- 37,98 MHz
EK/SK 2013-6-1 8m-Band 30 - 36 MHz
EK/SK 2013-6-2 8m-Band 35 - 40 MHz
EK/SK 2013-6-3 8m-Band 39 - 45 MHz
EK/SK 2013-8 4m-Band 72,025 - 75,975 MHz
EK/SK 2013-9 2m-Band 173,350 -175,02 MHz
OFF
On
1.6

Frequenzauswahl
D
Einstellen der Kanäle am Sender und am Empfänger
Mit dem Drehschalter (D) werden am Sender und Empfänger die Übertragungs-frequenzen
eingestellt. Die Zuordnung von Schalterstellung zu Frequenz steht auf der Geräterückseite auf
dem Typenschild. Zur Verfügung stehen je nach Ausführung bis zu 16 Frequenzen. Dadurch
ist ein Vielkanalbetrieb z.B. in Schulen möglich.
Wichtige Hinweise:
• Sender und Empfänger einer Übertragungseinheit müssen
auf die gleiche Frequenz eingestellt werden!
• Ein Sender kann mit mehreren Empfängern auf der gleichen Frequenz
benutzt werden.
• Ein Empfänger kann nicht mit mehrerern Sendern auf einer Frequenz
benutzt werden! Solche Fehleinstellungen bemerken Sie durch
Prassel- und Zwitschergeräusche am Empfänger.
1.7

Empfänger EK 2013 PLL
3,5 mm ø Stereo-Buchse
Hochpegel-Ausgang (2 x 0,7 V / 32 Ω)
2,5 mm ø Stereo-Buchse (2 x 3 mV / 2 kΩ)
Merkmale
• Bis zu 16 PLL-gesteuerte Frequenzen
• Weit sichtbare Kontroll-Anzeige aller wichtigen Funktionen
• Kindersicherung durch verriegelbare Abdeckung der Einstellelemente
• Integrierte Einblendautomatik
• Eingebautes Mikrofon. Der Empfänger wird bei Bedarf zur Hörhilfe.
- auch ohne weiteres Zubehör -
Anschlußmöglichkeiten am Empfänger EK 2013 PLL
An der linken Geräteseite befinden sich zwei Stereoklinkenbuchsen:
eine große Buchse mit 3,5 mm ø und eine kleine Buchse mit 2,5 mm ø.
In beide Buchsen dürfen nur Stereoklinkenstecker gesteckt werden! Monostecker
führenzuFehlfunktionoderKurzschluß.Mono-HörermüssenmitStereoklinkensteckern
ausgerüstet sein.
Integrierte Antenne
Bei beiden Buchsen wird das eingesteckte Kabel zugleich als Antenne verwendet.
Nur Orginalkabel verwenden!
Betrieb am Hörgerät mit Audio-Eingang
Die kleine Buchse (2,5 mm ø) liefert das Ausgangssignal für ein Hörgerät mit Audio-Eingang.
Ihr Hörgeräteakustiker hält passende Anschlußkabel bereit.
(siehe auch unter "KABEL")
Betrieb am Hörgerät ohne Audio-Eingang
An die große Buchse (3,5 mm ø) wird die Teleschlinge EZT 1011 oder die Induktionsplättchen
EZI 120 für Hörgeräte ohne Audio-Eingang angeschlossen.
Betrieb mit Kopfhörer
An die große Buchse wird ein Stereo-Kopfhörer (Impedanz > 32 Ω) angeschlossen.
1.8

Verriegelbare Abdeckung am Empfänger

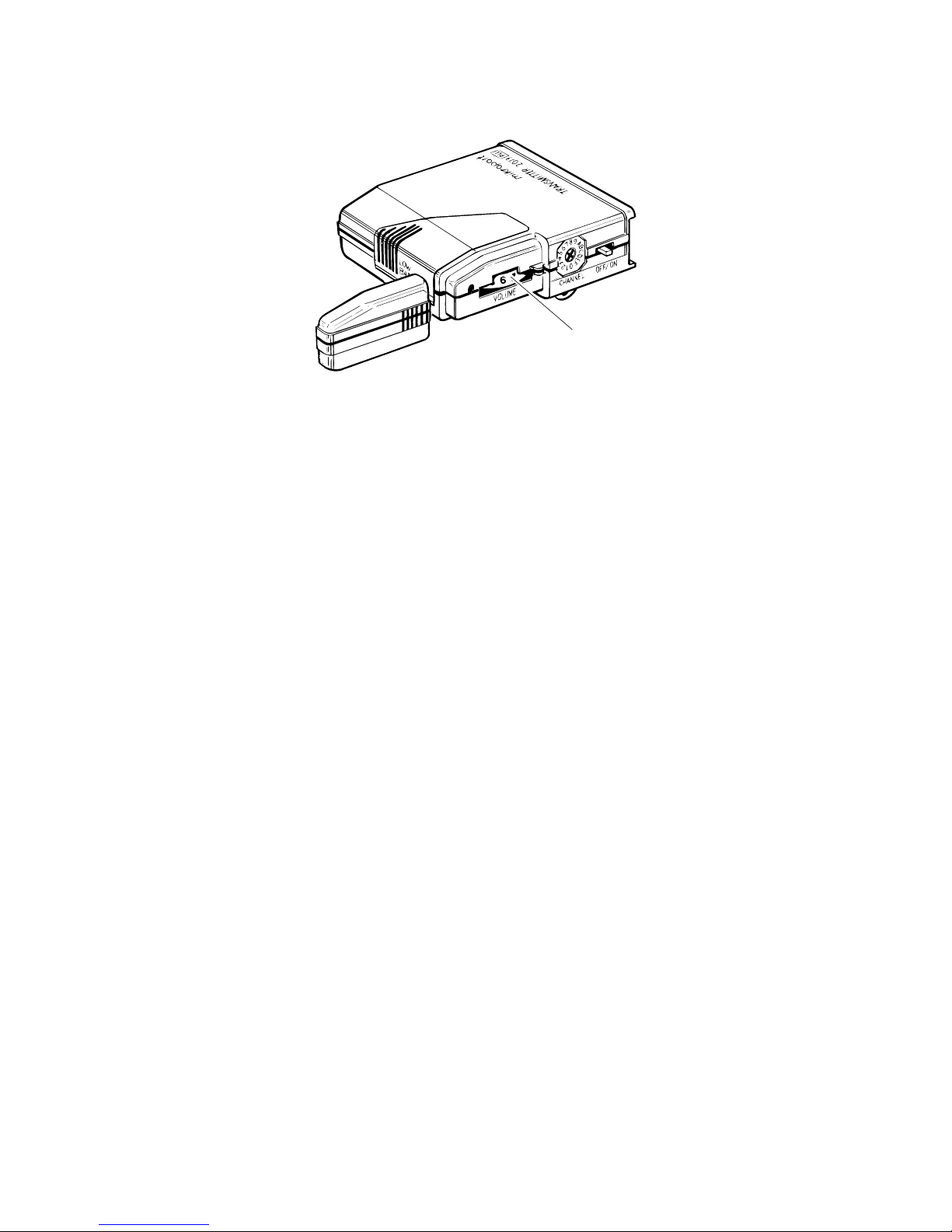

Um an die Bedienelemente zu gelangen befindet sich an der rechten Gehäuseseite ein Schieber
(S), der die Bedienelemente gegen unbefugte oder unbeabsichtigte Benutzung schützt. Er ist
miteinerMadenschraube(M)gesichert,diezumÖffnendesSchiebersganzherausgeschraubt
werden muß.
Nach Entfernen des Schiebers werden zwei Potentiometer zugänglich:
• Das untere Potentiometer (P1) dient der Einstellung der Empfängerlautstärke,
bestimmt also die Lautstärke des Signales der Bezugsperson.
• das obere Potentiometer (P2) dient der Einstellung der Grundlautstärke
des eingebauten Mikrofons.
Einblend-Automatik und Mikrofoneinstellung
Der Empfänger besitzt eine Einblend-Automatik. Die angeschlossenen Hörgeräte-mikrofone
oder das im Empfänger eingebaute Mikrofon werden für die Dauer der Sprachübertragung
abgesenkt.Dadurchwirderreicht,daßdasSignal des Sprechenden den Träger desEmpfängers
bevorzugt erreicht.
Außerdem wird die Einblend-Automatik durch einen Sprachfilter ergänzt. Störgeräusche
(Türklappern etc.) lösen so die Einblend-Automatik nicht aus.
Die Einblend-Automatik und die Grundlautstärke des eingeblendeten Mikrofons lassen sich
individuell einstellen.
S
M
1.9

P1
eP2
s
23
1423
14
s1 s2
Off
ON
ON
Off
Einstellung der Einblend-Automatik
Diese Einstellung nimmt ausschließlich der Hörgeräteakustiker vor!
Oben hinter einer Bohrung im Gehäuse befindet sich der Einsteller (E) für die Absenk-tiefe
der Einblendautomatik. Er läßt sich mit einem 1,6 mm ø Schraubendreher betätigen. Drehung
im Uhrzeigersinn vergrößert die Absenktiefe der angeschlossenen Hörgeräte-Mikrofone.
Ein-/Ausschalten der Einblend-Automatik und des eingebauten Mikrofons
Diese Einstellung nimmt ausschließlich der Hörgeräteakustiker vor!
Zwischen den Potentiometern sind zwei Kippschalter (S1/2) im Gerät zur Einblendauto-
matik-undMikrofoneinschaltungzugänglich.Sielassensichmit einemkleinenSchraubendreher
(1,6 mm ) betätigen.
• Ist der Schalter (S2) zur Geräterückseite hin gekippt,
ist die Einblendautomatik eingeschaltet.
• Ist der Schalter (S1) zur Geräteoberseite hin gekippt,
ist das eingebaute Mikrofon eingeschaltet.
(In diesem Zustand wird der EK 2013 PLL ausgeliefert).
1.10

Auf der Gerätevorderseite befinden sich zwei LED-Kontrollanzeigen:
Einblend-Automatik, grüne LED
L1 zeigt an, daß das akustische Signal korrekt übertragen wird. Leuchtet sie, ist die
Einblendautomatik aktiviert. Der Übertragungsweg hat Vorrang vor den Umge-
bungsgeräuschen, die das eingebaute Mikrofon überträgt.
Außerdem dient L1 auch als Einstellhilfe für die Mikrofonempfindlichkeit am
Sender SK 2013 PLL. (Siehe dazu auch Seite 14)
Rauschsperre und Batteriekontrolle
L2 besitzt die Doppelfunktion „Squelchanzeige“ (aktivierte Rauschsperrre) sowie
„LowBat“-Anzeige für die Batteriekontrolle mit Tendenzerkennung:
•rotes Dauerlicht: Rauschsperre eingeschaltet = kein Empfang
•rotes Blinklicht: langsames Blinken: Die Batteriespannung sinkt! Noch
besteht aber eine Verbindung.
Der Akkupack oder der Batteriepack
müssen spätestens in ca. 15 Minuten
gewechselt werden.
schnelles Blinken: Die Batteriespannung reicht nicht
mehr zum Betrieb aus. ACHTUNG:
Der Empfänger ist jetzt ohne Funktion!
Beide Kontrollanzeigen sind so an der Vorderseite des Empfängers angebracht, daß sie auch
über eine größere Entfernung sicher von der mit dem Sender ausgerüsteten Person
wahrgenommen werden können. So ist einfach festzustellen, ob die Sprachverbindung
besteht.
l1
l2
Kontrollanzeigen am Empfänger EK 2013 PLL
1.11

b1
m
b2
l3
b1
Sender SK 2013 PLL
1.12
DasAnschlußkabeldesangeschlossenenZusatzmikrofons MKE 2013 wirktalsAntenne.
Wird kein Zusatzmikrofon MKE 2013 verwendet, muß in die Mikrofonbuchse die
beiliegende Zusatzantenne eingesteckt werden.
Kontrollanzeige
Der Sender ist mit einer roten Kontroll-LED (L3) zur Überwachung der Batterieleistung
ausgerüstet. Das Ende der Betriebszeit wird durch Blinken ca 15 Minuten vor dem
Betriebsende angekündigt, so daß ausreichend Zeit bleibt, den Akku-Pack oder den Batterie-
Pack zu tauschen.
Anschlußmöglichkeiten
Wahlweise kann das eingebaute Elektret-Mikrofon
benutzt oder das abgesetzte Mikrofon MKE 2013
(Siehe auch Seite 19 unter "ZUBEHÖR") an die 2,5 mm
ø Klinkenbuchse (B1) angeschlossen werden.
Für den Anschluß von hochpegeligen Tonquellen, wie z.B.Tonbandgeräte, TV- und HiFi-
Komponenten, steht die 3,5 mm ø Klinkenbuchse (B2) zur Verfügung.
Mikrofon MKE 2013
25 cm

R
Einstellen der Mikrofonempfindlichkeit am Sender SK 2013 PLL
Die Mikrofonempfindlichkeit am Regler (R) soll so hoch eingestellt werden, daß einer-seits
die grüne LED am Empfänger EK 2013 PLL bei normalem Sprechen nicht verlöscht und
andererseits so niedrig, daß normaler Umgebungslärm die LED-Anzeige noch nicht aktiviert.
Die optimale Stellung ist meist bei 5 bis 7 .
1.13

Zubehör
Kabel
EZU 2013 Nackengurt mit Trageplatte zur einfachen und
sicheren Befestigung am Körper (Art. Nr. 03438)
EZU 2013-1 Bauchgurt zur Ergänzung des Nackengurtes(Art. Nr. 03439)
L 2013 Automatik Ladegerät zum Laden von 2 Akkupacks BA 2013 allein oder mit
Sender/Empfänger SK/EK 2013 PLL. (Art. Nr. 03324)
dazu passend:
NT 2013 Steckernetzteil zum Ladegerät, Betrieb an 230 V. (Art. Nr. 03433)
NT 2013-120 Steckernetzteil zum Ladegerät, Betrieb an 120 V. (Art. Nr. 03434)
NT 2013-UK Steckernetzteil zum Ladegerät, Betrieb an 240 V (GB). (Art. Nr. 03435)
MKE 2013 Ansteckmikrofon für den Sender SK 2013 PLL. (Art. Nr. 03323)
BA 2013 Akkupack zur Ergänzung (Art. Nr. 03436)
B 2013 Batteriebox, Betrieb des Systems auch fernab der
Lademöglichkeit (Art. Nr. 03437)
KAB - 1 E Binaurales Anschlußkabel für zwei Hörgeräte
mit Audio-Eingang. Länge: 80 cm (Art. Nr. 03440)
KAB - E Binaurales Anschlußkabel für zwei Hörgeräte
mit Audio-Eingang. Länge: 40 cm (Art. Nr. 03441)
KA - 1 E Monoaurales Anschlußkabel für ein Hörgerät
mit Audio-Eingang. Länge: 80 cm (Art. Nr. 03442)
KA - E Monoaurales Anschlußkabel für ein Hörgerät
mit Audio-Eingang. Länge: 40 cm (Art. Nr. 03443)
KAB - 1K Binaurales Anschlußkabel mit zwei Sennheiser-Ministeckern zum Anschluß
eines Sennheiser-Kopfhörers. Länge: 80 cm (Art. Nr. 03444)
KAB -K Binaurales Anschlußkabel mit zwei Sennheiser-Ministeckern zum Anschluß
eines Sennheiser-Kopfhörers. Länge: 40 cm (Art. Nr. 03445)
KA - 1 K Monoaurales Anschlußkabel mit einem Sennheiser-Ministecker zum Anschluß
eines Sennheiser-Kopfhörers. Länge: 80 cm (Art. Nr. 03446)
KA - K Monoaurales Anschlußkabel mit einem Sennheiser-Ministecker zum Anschluß
eines Sennheiser-Kopfhörers. Länge: 40 cm (Art. Nr. 03447)
1.14

Technische Daten
Sender SK 2013 PLL
Frequenzbereich SK 2013-6-D 8m-Band 36,64- 37,98 MHz
SK 2013-6-1 8m-Band 30 - 36 MHz
SK 2013-6-2 8m-Band 35 - 40 MHz
SK 2013-6-3 8m-Band 39 - 45 MHz
SK 2013-8 4m-Band 72,025 - 75,975 MHz
SK 2013-9 2m-Band 173,350 -175,02 MHz
Frequenzaufbereitung PLL-Technik, 16 Kanäle
Frequenzkonstanz ±2 kHz, -10°bis + 55°C
HF-Ausgangsleistung 10 mW
HF-Strahlungsleistung 1 mW
Störstrahlungsleistung < 4 nW
Modulationsart FM
Nennhub/Spitzenhub ±8 kHz / ±10 kHz
Kanalraster / Schaltbandbreite SK 2013-6-D 40 kHz / 1,34 MHz
SK 2013-6-1 40 kHz / 2 MHz
SK 2013-6-2 40 kHz / 2 MHz
SK 2013-6-3 40 kHz / 2 MHz
SK 2013-8 25 kHz / 4 MHz
SK 2013-9 25 kHz / 2 MHz
NF-Übertragungsbereich 40 - 16.000 Hz
Klirrfaktor bei 1 kHz und Nennhub typ. 1 %
NF-Empfindlichkeit min./max. 4 mV/44 mV Mikrofon-Eingang
150 mV/1,65 V Aux-Eingang
Eingangswiderstand 3 kΩMikrofon-Eingang
100 kΩAux-Eingang
Betriebsspannung 2,4 V
Stromaufnahme ca. 55 mA
Betriebszeit > 12 Stunden mit Akkupack BA 2013
> 36 Stunden mit 2 x Alkali-Mn-Zellen in B 2013
Batteriekontrolle rote LED für Betriebsspannung < 2,2 V
Abmessungen 18 x 58 x 95 mm
Gewicht (incl. B 2013) ca 130 g
ZZF-Zulassungsnummer (nur -6) A 014 925 B ME
Lieferumfang 1 Sender SK 2013 PLL
1 Batteriefach B 2013
1 Wurfantenne 44819
Im System 2013 (Set aus Sender und Empfänger) sind im Lieferumfang zusätzlich zwei
Befestigungsplatten mit Halteriemen enthalten. Das System 2013 wird in einem stabilen
Transport- und Aufbewahrungskoffer geliefert.
1.15

Technische Daten
Empfänger eK 2013 PLL
Frequenzbereich EK 2013-6-D 8m-Band 36,64- 37,98 MHz
EK 2013-6-1 8m-Band 30 - 36 MHz
EK 2013-6-2 8m-Band 35 - 40 MHz
EK 2013-6-3 8m-Band 39 - 45 MHz
EK 2013-8 4m-Band 72,025-75,975 MHz
EK 2013-9 2m-Band 173,350 -175,02 MHz
Frequenzaufbereitung PLL-Technik, 16 Kanäle
Modulationsart FM
Nennhub/Spitzenhub ±8 kHz / ±12 kHz
Kanalraster / Schaltbandbreite EK 2013-6-D 40 kHz / 2 MHz
EK 2013-6-1 40 kHz / 2 MHz
EK 2013-6-2 40 kHz / 2 MHz
EK 2013-6-3 40 kHz / 2 MHz
EK 2013-8 25 kHz / 4 MHz
EK 2013-9 5 kHz / 2 MHz
Empfindlichkeit
(über Kunstantenne gemessen) typ. 0,5 µV für 26 dB S/N
Nachbarkanalselektion typ. 70 dB
NF-Übertragungsbereich 40 - 16.000 Hz
Klirrfaktor bei 1 kHz und Nennhub typ. 1 %
NF-Ausgang 1: 3,5 mm ø Klinke High: 2 x 0,7 V / 32 Ω
NF-Ausgang 2: 2,5 mm ø Klinke Low (Hörgeräte): 2 x 3 mV / 2 kΩ
Impedanz am NF-Ausgang 2
für den Anschluß der Hörgeräte
im Normalbetrieb 3 kΩ
bei aktivierter Einblendautomatik 80 Ωbis 1 kΩeinstellbar
Betriebsspannung 2,4 V
Stromaufnahme ca. 45 mA
Betriebszeit > 14 Stunden mit Akkupack BA 2013
> 40 Stunden mit 2 x AlMn-Zellen in B 2013
Batteriekontrolle rote LED für Betriebsspannung < 2,2 V
Abmessungen 18 x 58 x 95 mm
Gewicht (incl. B 2013) ca 130 g
ZZF-Zulassungsnummer (nur -6) A 014 926 B ME
Lieferumfang 1 Empfänger EK 2013 PLL
1 Batteriefach B 2013
Änderungen und Irrtum vorbehalten.
1.16

SYSTEM 2013PLL
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
MODO DE EMPLEO
GEBRUIKSAANWIJZING
BRUKSANVISNING

EK2013 PLL
1
2.1
BUILT-IN
MICROPHONE
INTERCHANGEABLE
STANDARD OR
RECHARGEABLE
BATTERY PACK
CHANNEL
SELECTOR SWITCH
FOR UP TO 16
FREELY-SELECTABLE
FREQUENCIES
RECEPTION AND
BATTERY INDICATOR LAMP
CHARGING CONTACT FOR CHARGING
IN CHARGING UNIT L 2013 (ONLY ON
RECHARGEABLE BATTERY PACK)
OUTPUT JACK
FOR CONNECTION
TO HEARING AID
TRANSMISSION
INDICATOR LAMP
LOCKABLE
COVER
HEADPHONE
OUTPUT JACK

SK 2013 PLL
Input
BATTERY INDICATOR LAMP
2.2
LOCKABLE
COVER
CHANNEL
SELECTOR SWITCH
FOR UP TO 16
FREELY-SELECTABLE
FREQUENCIES
INTERCHANGEABLE
STANDARD OR
RECHARGEABLE
BATTERY PACK
BUILT-IN
MICROPHONE
CONNECTION FOR
ADDITIONAL DEVICES,
E.G. CASSETTE
RECORDER
CHARGING CONTACT FOR CHARGING
IN CHARGING UNIT L 2013 (ONLY ON
RECHARGEABLE BATTERY PACK)
CONNECTION
FOR ADDITIONAL
MICROPHONE
MKE 2013
