Separett FLAME 8000 User manual

Användarmanual – Ohjekirja – User manual
Made in Sweden
FLAME 8000

3
I 40 år har vi på Separett utvecklat kvalitativa och
funktionella toalettlösningar som inte begränsas av
tillgången på vatten och avlopp. Idag förenklar våra
toaletter vardagen och fritiden för hundratusentals
människor över hela världen.
För oss inom Separett-familjen är det allra viktigaste
att den toalettlösning du har valt håller hög kvalitet,
har hög driftsäkerhet och kräver minimalt underhåll.
Att du får ett bekymmersfritt ägande, helt enkelt.
Med Flame 8000 har du valt en toalettlösning
som är både enkel att använda och sköta. I den
här användarmanualen nns all information du
behöver för att använda den rätt!
Välkommen till Separett-familjen!
Grattis till din nya FLAME 8000
Framtidens toaletter

4
Flame 8000 måste installeras på rätt sätt både för att få
god förbränning och funktion och för att garantin ska gälla.
Både inomhus och utomhus nns regler för installationen.
Följ installationsmanualen noga.
Flame 8000 behöver service regelbundet för att fungera som den ska.
Information om när servicen ska göras får du på toalettens display. Kon-
takta närmaste serviceverkstad.
Flame 8000 måste användas korrekt för att den ska fungera
bekymmersfritt. Endast påsar av den typ du fått med toaletten ska an-
vändas och endast urin, fast avfall och toalettpapper får förbrännas.
Tänk på att använda rätt förbränningsprogram så sparar du energi. Följ
instruktionen för toalettbesök noga.
Tänk på att alltid stänga av båda strömbrytarna och dra ur
kontakten innan du utför någon åtgärd i toaletten.
TÄNK PÅ!

5
Mer än hälften av våra toaletter går på export. Därför har vi anpassat displayen så att den ska
fungera på olika språk. För att ändra språk gör så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip och du kommer till användarmenyn.
2. Bläddra med höger- respektive vänsterknappen tills du kommer till SPRAK.
3. Tryck på mittenknappen.
4. Välj språk genom att bläddra med höger- respektive vänsterknappen. Du kan välja mellan engel-
ska, franska, norska eller nska.
5. Bekräfta inställningen genom att hålla inne mittenknappen tills det piper.
6. För att avsluta, bläddra fram AVSLUTA MENY. Bekräfta med ett tryck på
mittenknappen.
ÄNDRA SPRÅK
How to change language in the display:
1. Press the middle button for 5 seconds. You will hear a beep and enter the user menu.
2. Use the left and right buttons to browse until you see SPRAK.
3. Press the middle button.
4. Use the left and right buttons until you nd the language of your choice.
ENGELSKA = ENGLISH
FRANSKA = FRENCH
NORSKA = NORWEGIAN
FINSKA = FINNISH
5. Conrm the change of language by pressing the middle button until you hear a beep.
6. To exit the menu press the right button until END MENU is shown. Press the middle button to
conrm.
CHANGE LANGUAGE
Vänster Bekräfta Höger

6

7
Så här fungerar en förbränningstoalett 9
Flame består av följande delar 10
Teknisk information 11
Material 11
Övrigt 11
INNEHÅLLSFÖRTECKNING
1. FLAME 8000
5. FELSÖKNING
4. RENGÖRING OCH UNDERHÅLL
3. ANVÄNDNING
2. SÄKERHET
6. SERVICE OCH GARANTI
Säkringar 13
Temperaturgivare 14
Överhettningsskydd 14
Överbelastningsskydd 14
Batteridrift 14
Asklåda 14
Ugnslucka till brännkammare 14
Innan användning 15
Toalettbesöket 15
Tömning av asklåda 16
Långtidsförvaring 16
Vid åska 16
Meny i displayen 17
Ändra språk 17
Ändra förbränningstid 18
Se antal spolningar som återstår
innan asklådan måste tömmas 18
Se återstående tid till service 18
Allmän rengöring 19
Rengöring asklåda 19
Rengöring rökrör 19
Rengöring toalettskål 20
Rengöring ventilations- och frånluftsrör 20
Felkoder och hur du avhjälper 21
Återkommande fel 22
Serviceverkstad och prislista 23
Servicebok 23

8

9
SÅ HÄR FUNGERAR EN FÖRBRÄNNINGSTOALETT
Flame 8000 är en förbränningstoalett som vid 550 graders temperatur förbränner toalettavfall. Den
fungerar som en ugn som värms upp med hjälp av ett värmeelement. Vätskan förångas och det fasta
avfallet förbränns. Uppvärmningstiden beror på hur mycket avfall och vätska som nns i påsen som
ska förbrännas. Observera att endast urin, fast avfall och toalettpapper får förbrännas i en förbrän-
ningstoalett.
För att använda Flame 8000 placeras påsen på falluckan under toalettlocket. När besöket är klart
spolas toaletten genom att spolhandtaget trycks ned. Därefter väljs antingen förbränningsprogram
för urin eller för fast avfall. För att toaletten ska fungera optimalt är det viktigt att använda rätt pro-
gram efter varje toalettbesök. Även när förbränningsprogrammet är igång går det att använda toa-
letten.
En förbränningscykel består av tre delar:
UPPVÄRMNING
Elementet går från rumstemperatur till 550 grader. Under uppvärmningen förångas all vätska. Upp-
värmningsfasen tar 30 till 60 minuter. Tiden beror på temperaturen i rummet och hur mycket vätska
som nns i asklådan.
FÖRBRÄNNING
Det lilla förbränningsprogrammet tar 15 minuter och det stora är 35 minuter långt. Under förbrän-
ningen hålls temperaturen runt 550 grader.
NEDKYLNING
När förbränningen är klar går toaletten in i kylfasen. Elementet stängs av och bara äkten är igång.
Fläkten kyler ner toaletten tills det är 100 grader i brännkammaren.
FLÄKTEN I TOALETTEN HAR FLERA FUNKTIONER:
– När inget program är igång går äkten på cirka åtta procent av full eekt. Fukt ventileras ut ur toa-
letten och kallras från frånluftsröret förhindras.
– När ett förbränningsprogram är igång drar äkten luft genom brännkammaren. Då syresätts för-
bränningen och rök och varm luft förs ur toaletten ut genom frånluftsröret.
– Fläktprogrammet: om du trycker på äktknappen går äkten på 65 procent av full eekt i två tim-
mar och fungerar då som en badrumsäkt för att ventilera ut fukt ur rummet.
När det är dags att tömma asklådan, göra rent i asklåda och rökrör eller när toaletten
behöver servas kommer det automatiskt information i displayen.
VIKTIGT! Strömmen måste vara påslagen hela tiden när toaletten är ansluten till frånluftsröret. Fläk-
ten snurrar då och hindrar fukt från att komma in i toaletten. Stängs strömmen av måste den dras
fram från frånluftsröret och det måste då täppas igen för att inte fukt ska komma in i utrymmet där
toaletten står. (Se sid 16, ”Långtidsförvaring”)
1. FLAME 8000
Start ca 20° Slut ca 100°Ca 550°
Litet program ca 15min
Stort program ca 40 min
Kyltid ca 60min
Uppvärmningstid ca 30-60min Förbränningstid 15-40 min
Effekt 1800 W 1800 W 14 W
Förbränningsschema enligt standardinställning
35 min
35 min

10

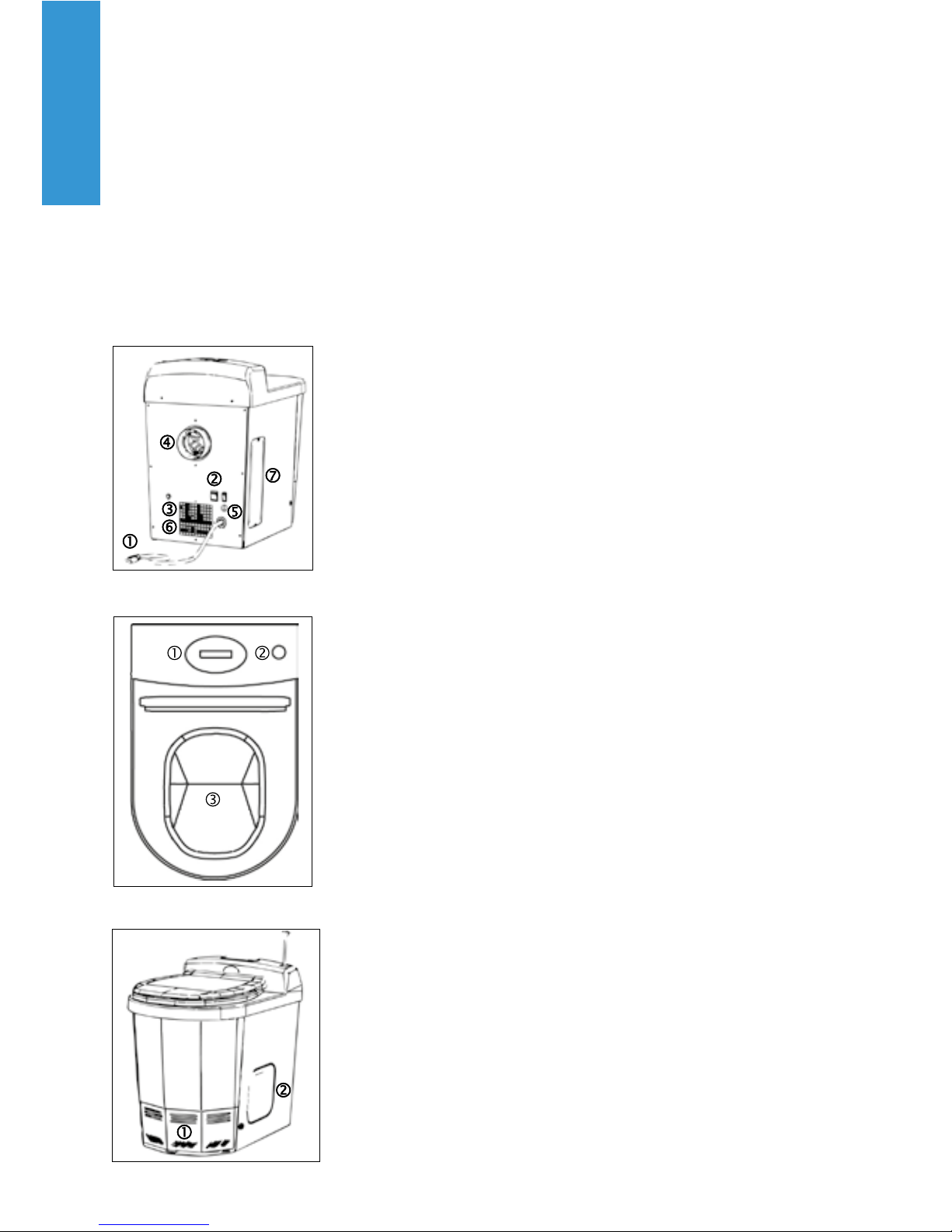

FLAME 8000 BESTÅR AV FÖLJANDE DELAR
Utvändigt hittar du spolhandtaget och toalettens display där du får all information du behöver för
användning och skötsel. På framsidan hittar du asklådan bakom en frontplåt. Den avlägsnas helt när
det är dags att tömma askan.
Invändigt nns falluckan där påsen placeras inför toalettbesöket. När spolhandtaget trycks ner öpp-
nas luckan, påsen faller ned i asklådan och du sätter igång ett förbränningsprogram.
1. Sladd
2. Huvudströmbrytare för toaletten samt strömbrytare till
batteriet
3. Återställning av överhettningsskydd
4. Frånluftsstos
5. Säkring till batteriet
6. Luftintag
7. Lucka för styrkort
1. Display
2. Spolhandtag
3. Fallucka för påsen
1. Frontplåt som lossas för att tömma asklåda
2. Servicelucka

11
TEKNISK INFORMATION
Spänning: 230 V
Eekt: 1750–1850 W (Vid 230 V)
Säkringar: 10 A
Energiförbrukning: 0,4-1,7 kWh per besök
Elanslutning: Sladd 1,9 m med jordad stickpropp
Vikt: 39 kg
MATERIAL
Överdel: ABS antibakteriell
Svep: Vitlackerad galvaniserad plåt
Innerdel: Rostfri plåt
Sits: Högglansig polypropen
Asklåda: Syrafast plåt
Samtliga material är återvinningsbara.
ÖVRIGT
Guldpläterat styrkort mot fukt.
Överspänningsskydd på styrkortet.
Nyutvecklad katalysator för minskad lukt.
Koniskt element och förbränningskammare för optimal förbränning.

12

13
Flame 8000 är en trygg toalett med era oberoende säkerhetssystem som motverkar överhettning.
Blir det för varmt slås strömmen av automatiskt. Här nns fyra olika temperaturgivare som läser av
temperaturen, tre säkringar som skyddar mot överbelastning i elnätet och ett överhettningsskydd
som känner av temperaturen.
SÄKRINGAR

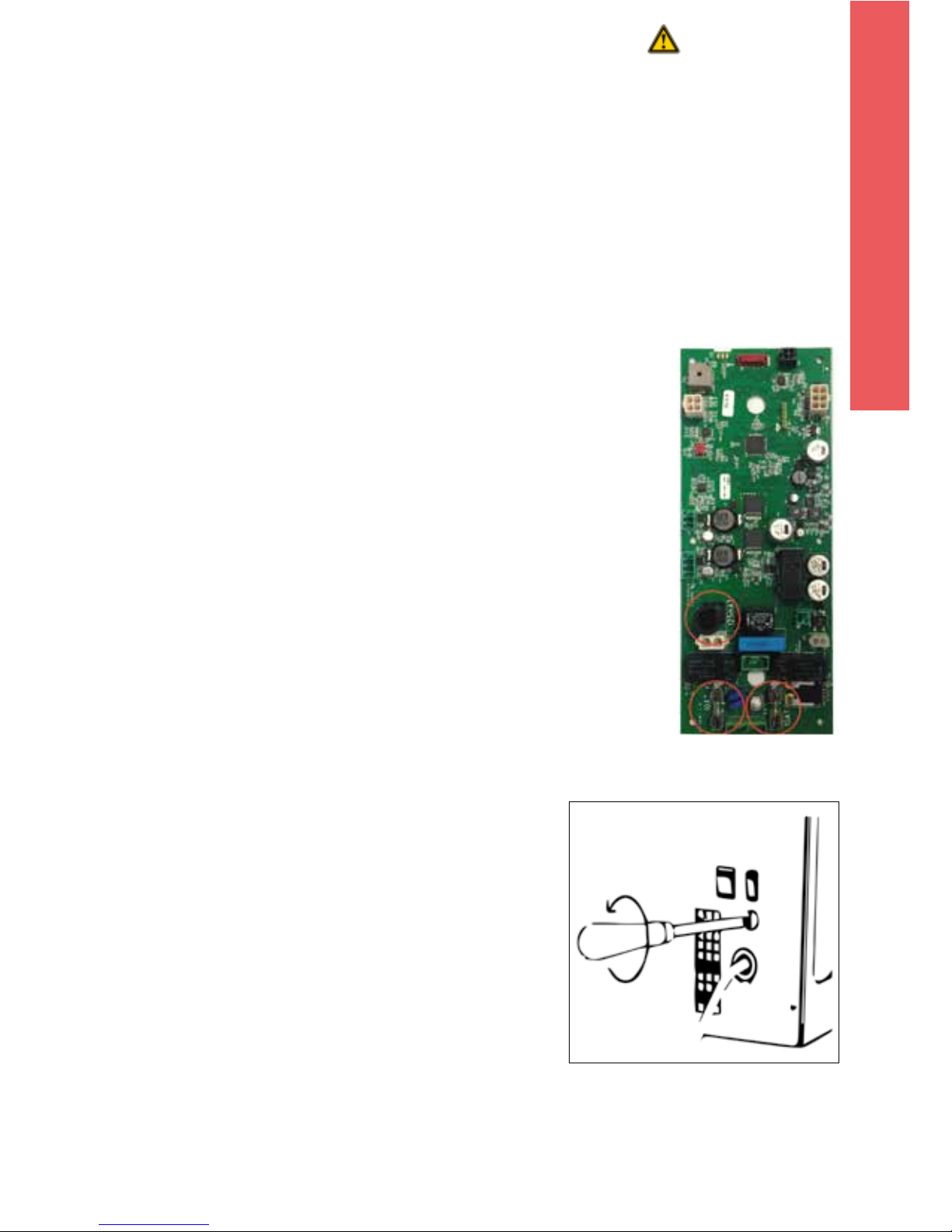

På styrkortet nns tre säkringar. En i den svarta cylindern som går till display och transformator och
två i var sin metallhållare som är till ingående ström.
Vid byte av säkringar i styrkortet:
1. Stäng av båda strömbrytarna.
2. Dra ur kontakten ur väggen.
3. Lossa skruvarna på styrkortsluckan med den torxmejsel som du ck vid
leveransen.
4. Använd det verktyg du ck vid leveransen och lossa de två säkringar
som sitter i metallhållarna.
5. Använd den medföljande skruvmejseln för att lossa det svarta cylinder-
locket.
6. Kontrollera vilken säkring som är sönder. Det ser du genom att tråden i
säkringen är av.
7. Byt säkring.
I leveransen ingår säkringar för styrkortet:
Ström in: 2 x 10 A
Display och transformator: 125 mA
Säkringen till batteriet sitter på bakstycket.
Vid byte av säkring till batteriet:
1. Stäng av båda strömbrytarna.
2. Använd den medföljande skruvmejseln för att lossa
säkringshållaren.
3. Dra ut hållaren.
4. Byt säkringen.
2. SÄKERHET Tänk på att alltid stänga av
båda strömbrytarna och dra
ur kontakten innan du utför
någon åtgärd i toaletten.

14
TEMPERATURGIVARE
För största säkerhet och funktion nns era olika givare som kontrollerar och känner av tempera-
turen.
1. Rumstemperaturen syns i displayen när toaletten är i klar/standby-läge.
2. Frånluftens temperatur mäts vid äkten och syns i displayen när ett förbrännings program körs.
3. Temperaturen på styrkortet kontrolleras. Blir den för hög visas ett felmeddelande på displayen.
4. En termogivare inne i brännkammaren känner av värmen och reglerar den som en termostat.
ÖVERHETTNINGSSKYDD
Inuti toaletten nns ett överhettningsskydd som kan återställas.
Överhettning kan ske om till exempel påsen kommit
i kläm, det är stopp i frånluftsröret, toaletten är felaktigt
installerad så att luften inte orkar ta sig ut eller om något
hängt upp sig i spolmekanismen.
För att återställa överhettningsskyddet:
1. Skruva av den svarta plasthatten på baksidan
av toaletten.
2. Tryck in den vita knappen.
ÖVERBELASTNINGSSKYDD
Skyddar mot ändring i strömstyrka, så kallade strömspikar. Fungerar helt automatiskt.
BATTERIDRIFT
Batteriet är ett 12 V batteri som kontinuerligt laddas. Batteridriften går igång automatiskt om ström-
tillförseln inte längre fungerar.
Batteridriften säkrar att kylning, display och äkt fungerar, även vid ett strömavbrott.
ASKLÅDA
I asklådan förbränns påsen som avfallet samlats i. Påsen faller ner i asklådan när spolhandtaget
trycks ned.
UGNSLUCKA TILL BRÄNNKAMMARE
När du trycker ner spolhandtaget öppnas ugnsluckan till brännkammaren så att påsen kan trilla ner
i asklådan. När spolhandtaget åker upp igen stängs ugnsluckan och håller inne värmen i brännkam-
maren.

15
INNAN ANVÄNDNING
1. Sätt i strömsladden.
2. Sätt på båda strömbrytarna.
3. I displayen ska det stå: Klar, Programversion, Rumstemp

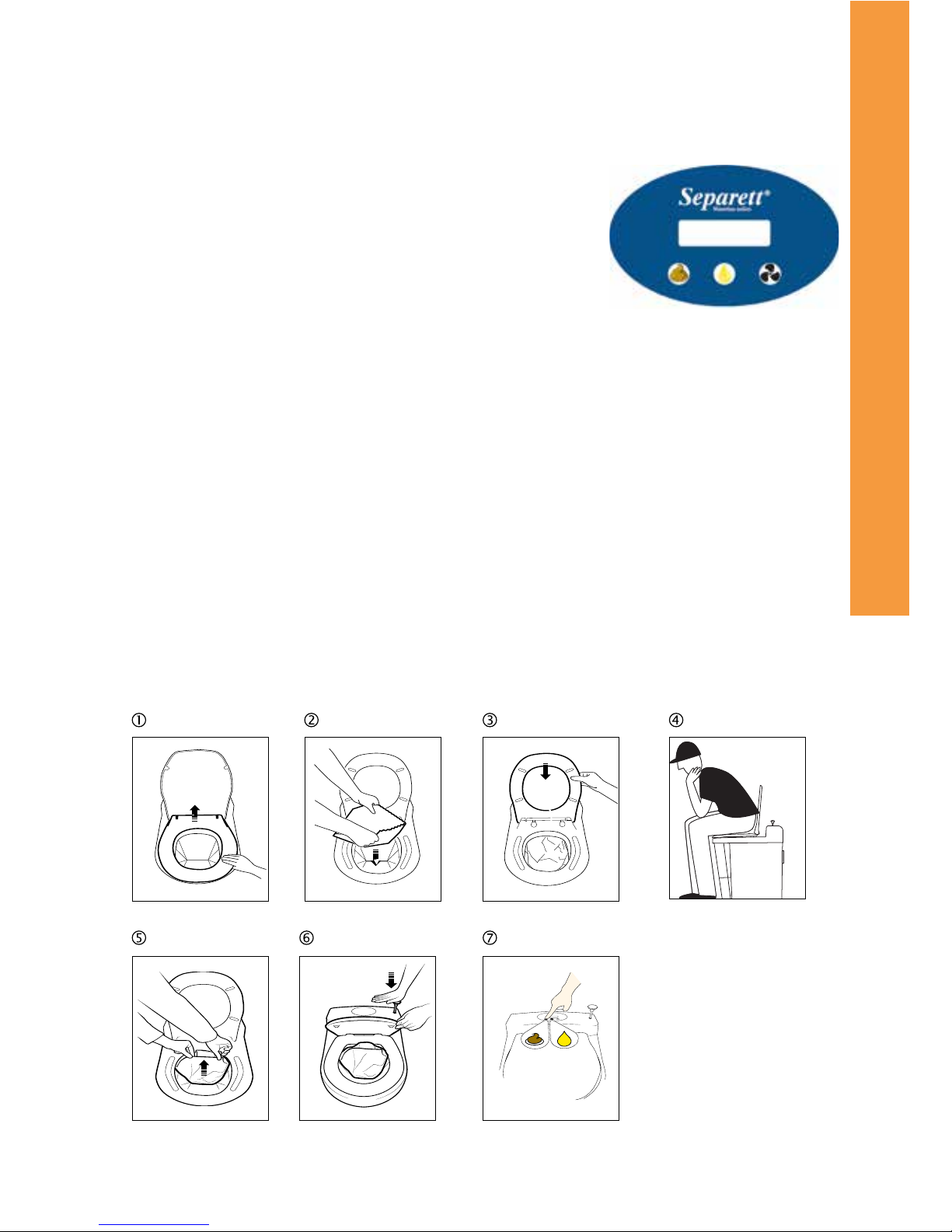

TOALETTBESÖKET
OBS! Toaletten ska endast användas sittande.
1. Lyft upp både lock och ring.
2. Sätt i påsen.
3. Fäll ned ringen.
4. Gå på toaletten - SITT ned. Lägg inga produkter som inte tillhör ett toalettbesök i påsen.
5. Vik in påsen när du är klar. Låt locket vara öppet så att du ser att påsen åker ner som den ska.
6. Tryck ned spolhandtaget.
7. Välj förbränningsprogram. Antingen litet program för enbart urin eller stort program för både urin
och fast avfall. Ett pip hörs när programmet startar.
3. ANVÄNDNING
KLAR
PROGV. 0.7
RUMSTEMP 26°

16
TÖMNING AV ASKLÅDA
När asklådan är full, efter cirka 50 toalettbesök, visas meddelandet AR ASKLADA TOMD JA/NEJ i
displayen. Tryck NEJ (höger knapp) för att fortsätta med förbränningsprogrammet.
När förbränningen är klar och toaletten svalnat tömmer du askan.
Nästa gång man sätter igång ett förbränningsprogram får du upp samma meddelande igen och
trycker då JA (vänster knapp) om du tömt askan.

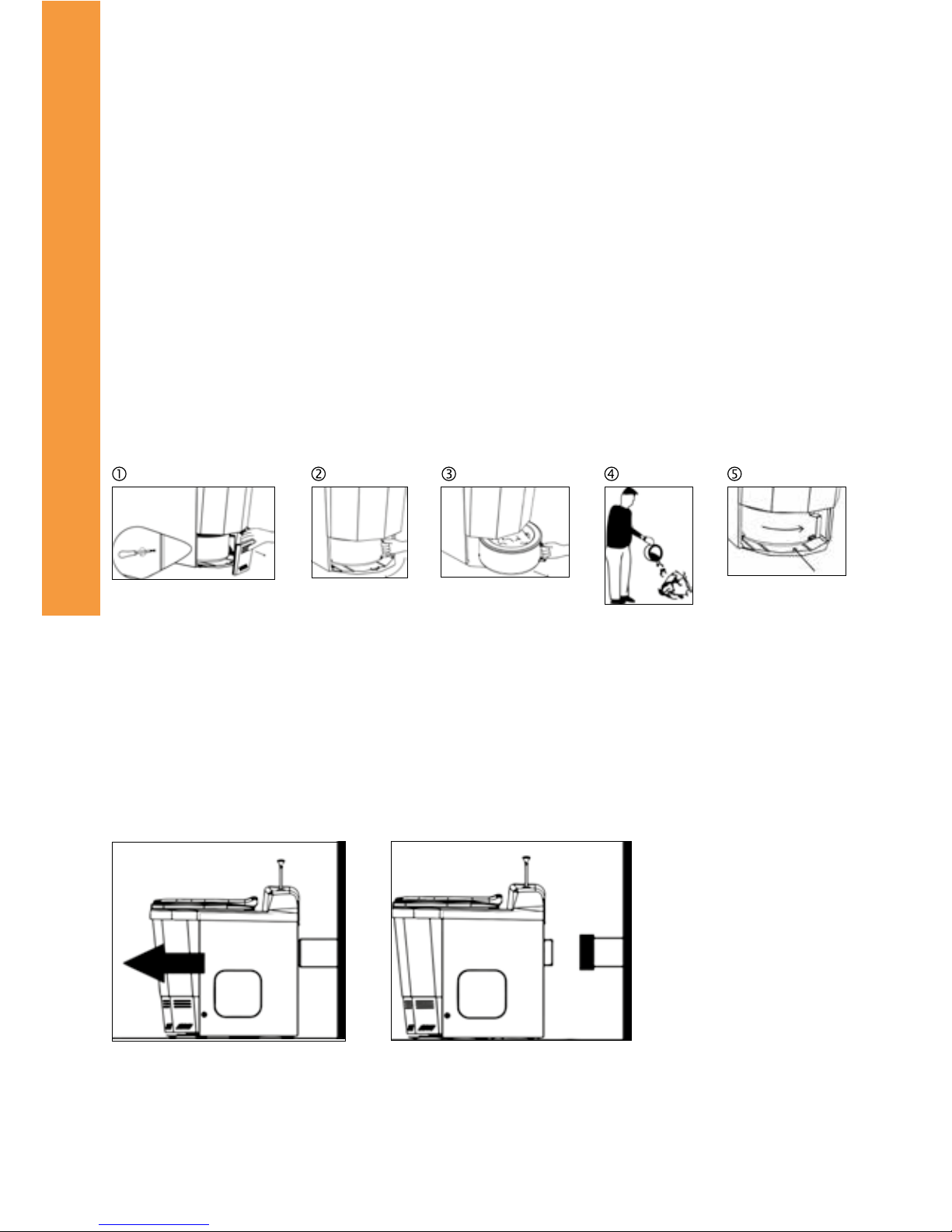

För att tömma asklådan gör så här:
1. Öppna och ta bort frontplåten genom att använda skruvmejseln du ck med i leveransen.
2. Vrid handtaget till mitten.
3. Dra ut asklådan.
4. Töm i soporna eller rabatten. Askan är helt ren från bakterier.
5. Skjut in asklådan och vrid handtaget åt höger tills det tar stopp.
6. Sätt tillbaka frontplåten.
LÅNGTIDSFÖRVARING
Ska du resa bort en längre tid eller stänga ditt fritidshus för vintern bör du tänka på att:
1. Dra ut strömsladden ur väggen.
2. Slå av båda strömbrytarna (annars nns det risk för att batteriet laddar ur).
3. Dra fram toaletten en bit från frånluftsröret.
4. Täpp igen frånluftsröret. Då skyddas toaletten från fukt och den kalla luften släpps inte in i rummet.
VID ÅSKA
Precis som all elektronik är förbränningstoaletten känslig för åska. Stäng gärna av båda strömbrytar-
na och dra ut sladden ur väggen om det nns risk för åsknedslag.

17
MENY I DISPLAYEN
På toalettens display ser du normalt i vilket läge
förbränningsprogrammet benner sig i.
De meddelanden som visas i displayen är:
Klar: Toaletten är klar för spolning.
Kylning: Kylning efter avslutad förbränning pågår.
Flakt snurrar: Fläkten går.
Spolning small: Liten förbränning pågår.
Spolning large: Stor förbränning pågår.
I displayen kan du ändra språk och förbränningstid. Du kan också se hur många spolningar du har
kvar innan asklådan måste tömmas och hur många timmar det är kvar innan det är dags för service.
Du använder de tre knapparna för att enkelt knappa dig fram till de olika funktionerna.
ÄNDRA SPRÅK
För att ändra språk i displayen gör så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip och du kommer till användarmenyn.
2. Tryck fram SPRAK med höger- respektive vänsterknappen.
3. Tryck på mittenknappen.
4. Välj språk genom att bläddra med höger- respektive vänsterknappen.
5. Bekräfta inställningen genom att hålla inne mittenknappen tills det piper.
6. För att avsluta, bläddra fram AVSLUTA MENY. Bekräfta med ett tryck på mittenknappen.
Vänster Bekräfta Höger

18
ÄNDRA FÖRBRÄNNINGSTID
Du kan enkelt förlänga tiden på förbränningsprogrammen med upp till 15 minuter.
Gör så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip. Då kommer du till användarmenyn.
2. Bläddra fram till JUSTERTID. Håll inne mittenknappen i 5 sekunder. Då hamnar du i ändringsläge.
3. Bläddra med högerknappen för att välja hur många minuter du vill öka förbränningstiden.
4. Spara ändringen genom att hålla inne mittenknappen i 5 sekunder. Det hörs ett pip och texten
SPARA visas kort i displayen.
5. För att återgå utan att spara tryck kort på mittenknappen.
6. För att avsluta menyn tryck fram AVSLUTA MENY Bekräfta med ett tryck på mittenknappen.
SE ANTAL SPOLNINGAR SOM ÅTERSTÅR INNAN ASKLÅDAN MÅSTE TÖMMAS
Asklådan måste tömmas efter ungefär 50 spolningar. När det är dags får du meddelandet AR ASKLA-
DA TOMD JA/NEJ i displayen (se Tömning av asklåda sid 16). Vill du innan dess veta hur många spol-
ningar du har kvar gör du så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip. Du kommer till användarmenyn.
2. Bläddra fram till ANTAL S+L, SPOLNING.
3. Rad två visar antal besök från förra tömningen.
4. Rad tre visar antal återstående besök innan tömning.
SE ÅTERSTÅENDE TID TILL SERVICE
Service måste ske regelbundet. Hur ofta beror bland annat på hur mycket du använder toaletten.
Efter att elementet har varit igång i 1000 timmar kommer servicemeddelandet SERVICE TIME upp i
displayen. Använder du din förbränningstoalett lite mer sällan i t.ex. ett fritidshus rekommenderar vi
att du gör en service vartannat år även om du inte kommit upp i 1000 timmar. Använder du din toa-
lett i ett permanentboende rekommenderar vi att du gör en service varje år. Vill du veta hur många
timmar det är kvar till meddelandet om service kommer upp gör du så här:
1. Håll inne mittenknappen i 5 sekunder. Det hörs ett pip. Du kommer till användarmenyn.
2. Bläddra fram till DRIFTTID KVAR med höger- eller vänsterknappen.
3. Där visas hur många timmar och minuter det är kvar innan servicemeddelandet
kommer upp.
För att få bort meddelandet om ”Service Time” gör du följande:
- Stäng av toaletten på båda strömbrytarna
- Håll inne äktknappen samtidigt som du slår på strömbrytarna igen
- När toaletten är på igen släpper du äktknappen
- Bläddra i menyn genom att trycka på äktknappen tills ”ELEM.TIM” visas
- Tryck in knappen med symbol för urin tills ett pip hörs.
- Nu ska ”ELEM.TIM” visa siran 0
-Stäng av och slå på toaletten på båda strömbrytarna igen.
Nu är meddelandet om service nollställt

19
ALLMÄN RENGÖRING
Torka av toaletten utvändigt och invändigt med en lätt fuktad eller väl urvriden trasa med lite rengö-
ringsmedel. Spola inte toaletten med vatten varken utvändigt eller invändigt. Då kan brännkammare
och styrkort förstöras.
RENGÖRING ASKLÅDA
När asklådan tömts två gånger kommer meddelandet RENGOR ASKLDA MED 1L VATTEN + STORA
PROGRAMET upp i displayen. Bekräfta med att trycka på mittenknappen. Rengöringen görs för att få
bort de kristaller som bildats när urinen dunstat bort vid förbränningen. Gör så här:
1. Ta ut asklådan och töm den. Se Tömning av asklåda sid 16.
2. Häll 1 liter vatten i asklådan.
3. Sätt tillbaka asklådan i toaletten.
4. Kör stora programmet.
RENGÖRING RÖKRÖR
Rökröret ska rengöras efter 200 spolningar. När det är dags kommer meddelandet RENGOR
ROKRORET OCH DAMMSUG upp i displayen. Bekräfta genom att trycka på mittenknappen. Du
rengör rökröret enkelt med den stålborste du fått med i leveransen. Tänk på att borsta tillräckligt
långt in i röret. Handtaget på borsten ska nästan vara vid rörets öppning. Använd dammsugare för
att suga upp det sot som lossnar.
4. RENGÖRING OCH UNDERHÅLL

20

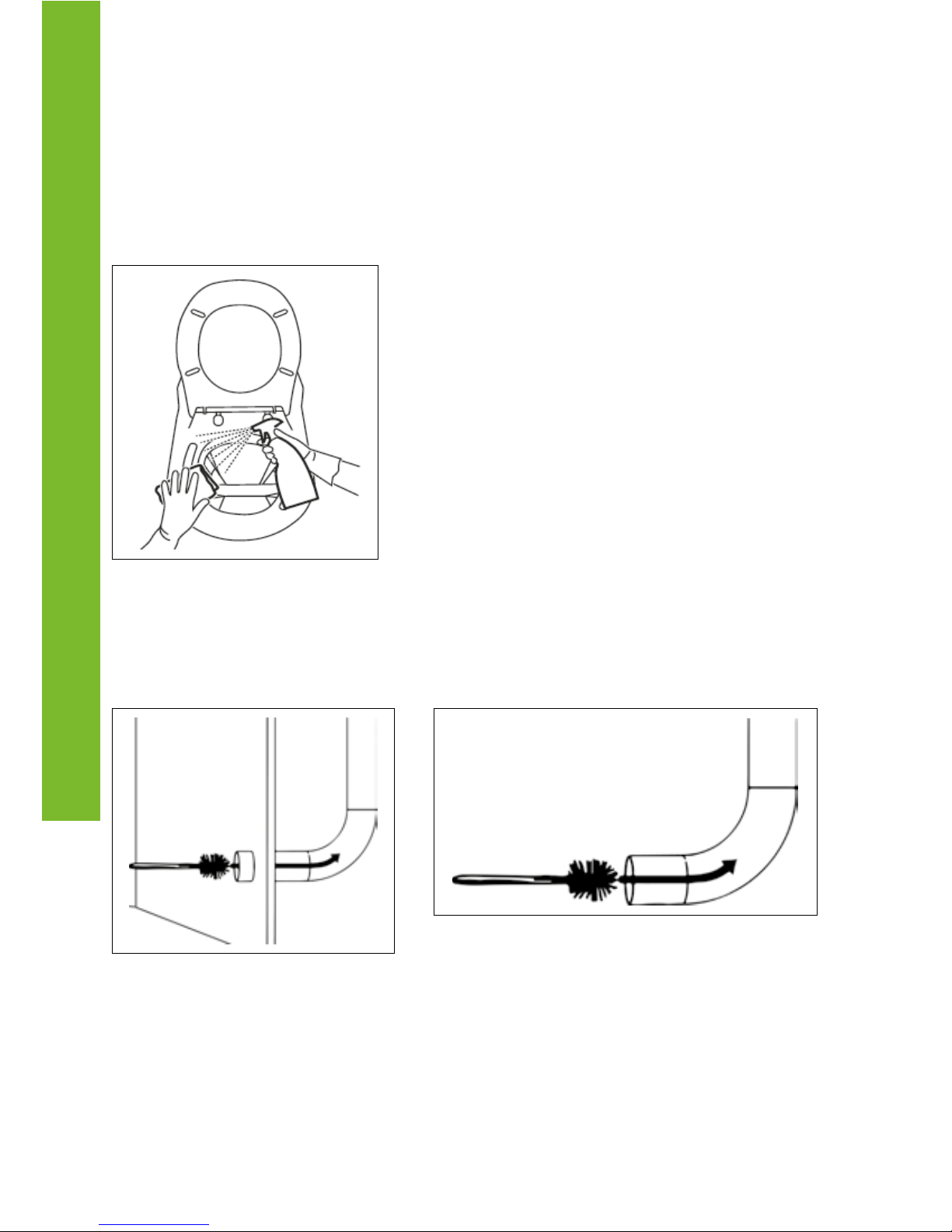

RENGÖRING TOALETTSKÅL
Rengör toalettskålen vid behov. Använd en lätt fuktad trasa och efterbehandla gärna med rengö-
ringsmedel för rostfria vitvaror. Då skapas en hinna som gör att smuts inte fastnar så lätt.
RENGÖRING VENTILATIONS- OCH FRÅNLUFTSRÖR
Rengöring av ventilations- och frånluftsrör görs minst en gång per år med en vanlig
toalettborste. Borsta ur så långt du når.
