Serranova 24 User manual

DBER27062020
Copyright©A.C.D. nv/sa , zwaaikomstraat 22, 8800 Roeselare, Belgi m [email protected]
Serranova 24
www.acd.eu

Beste klant
Prociat met de aankoop van uw serre. Door deze handleiding is geen technische voorkennis vereist. Doorneem alles stap per stap, zodat noodzakelijke onderdelen en
handelingen voorbereid zijn.
Veiligheid en eciëntie
Glas is zwaar, scherp en breekbaar. Een ladder is hoog en wankel. Aluminiumproelen zijn soms lang en scherp. Wees voorzichtig als u niet dagelijks met deze grondstoen
werkt, kinderen blijven daarom beter uit de buurt. Veiligheidsschoenen, een veiligheidsbril en handschoenen kunnen hierbij helpen, bij de montage van glas zijn deze een
must.
Gereedschappen:
- 2 sleutels met sleutelwijdte 10mm
- mes of een stevige schaar
- sterschroevendraaier (groot type)
- platte schroevendraaier (groot)
- waterpas
- spade
- touw of een meter van min. 5 meter
- ladder (die op zichzelf kan blijven staan)
Toebehoren verkrijgbaar in elke doe-het-zelf winkel:
- neutrale silicone
- sneldrogende beton, om uw serre vast te ankeren
Handeling voorafgaand aan de montage

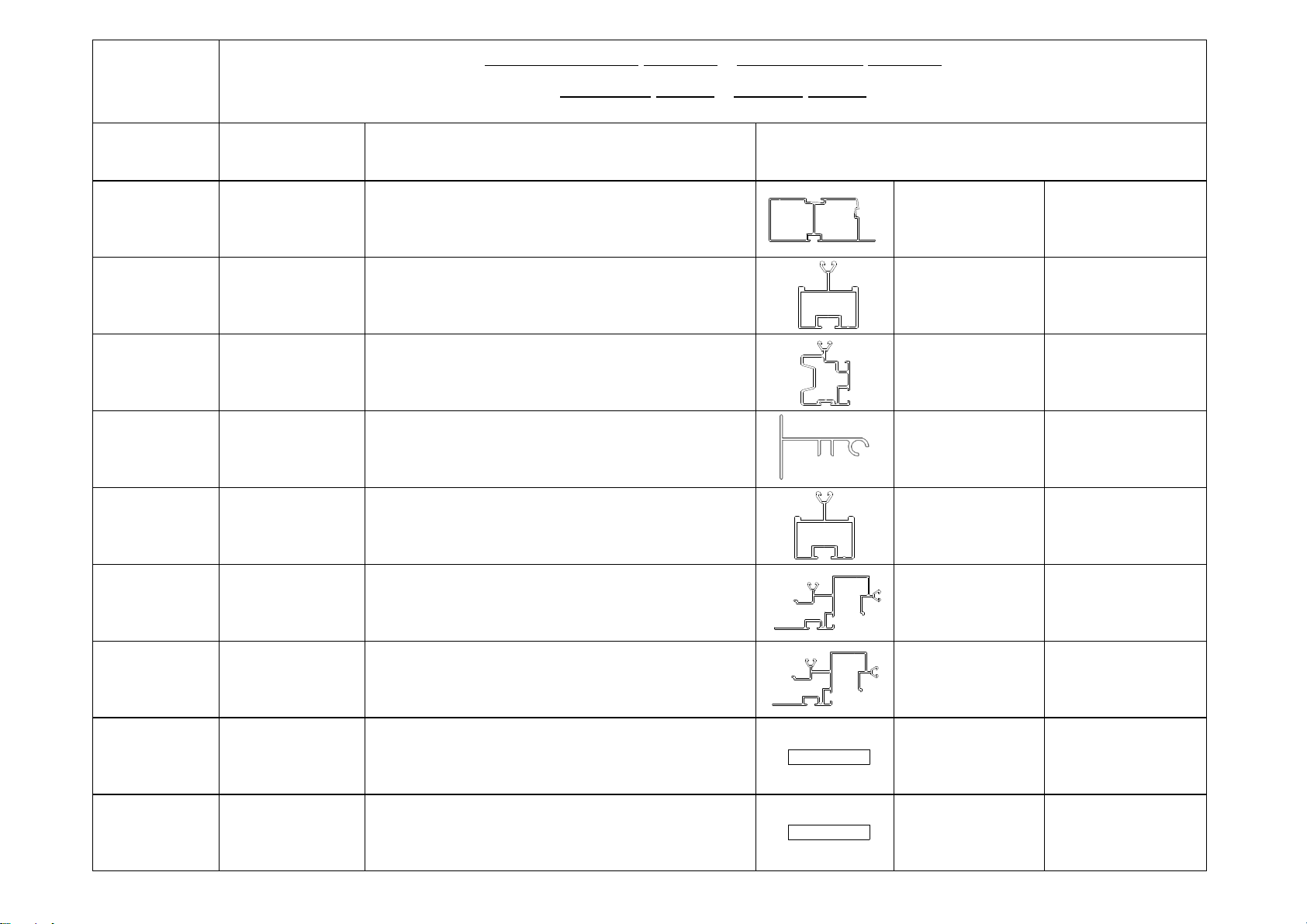

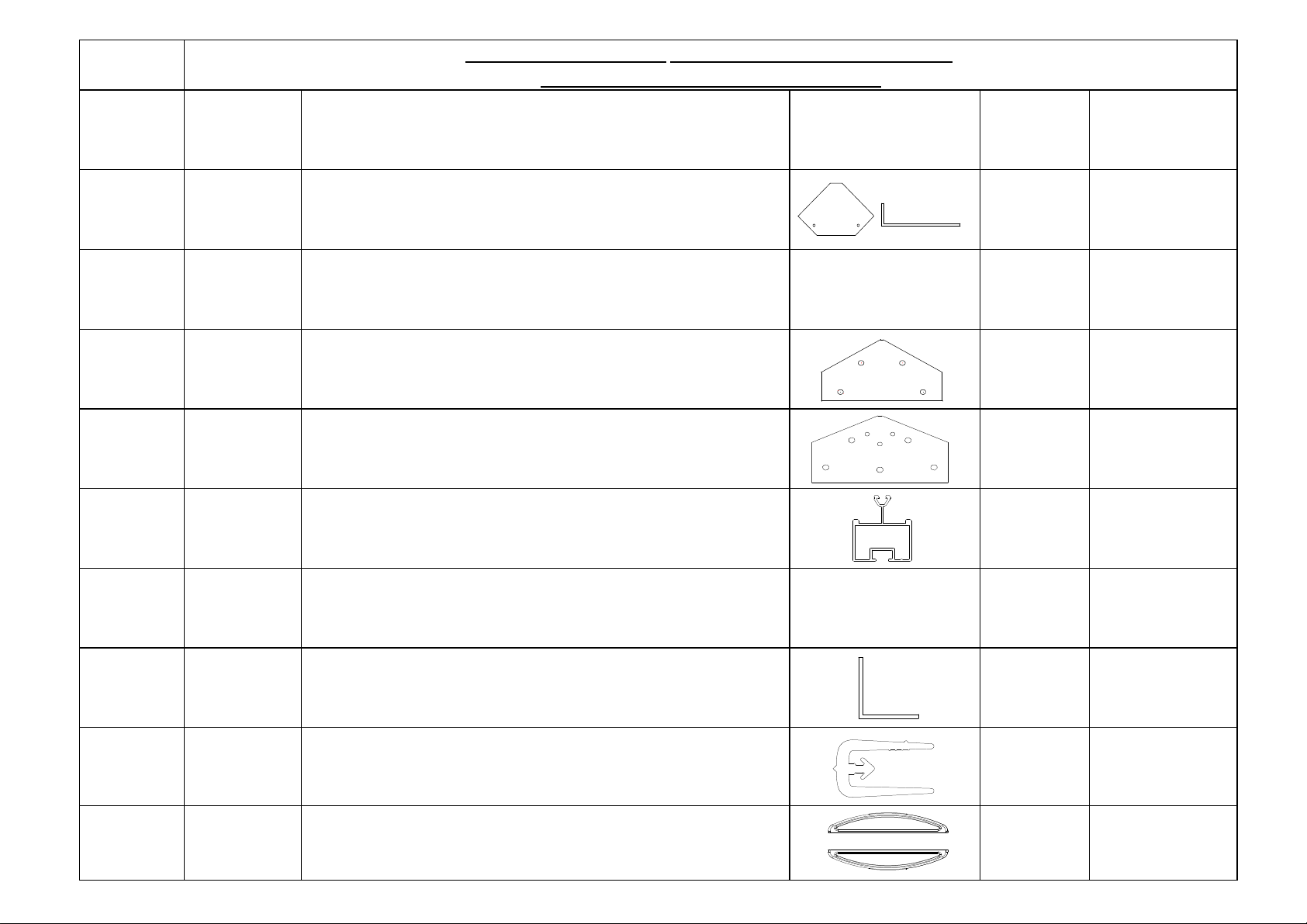

Pak alle dozen uit en sorteer de onderdelen volgens gebruik (zie inhoudsblad per doos).
Weetjes
- Boutgleuven zijn gleuven waar de kop van een bout in past. Bijna elk proel in deze serre bezit 1 of meerdere boutgleuven.
- Bij verbindingen met boutgleuven, steeds de proelen goed tegen elkaar drukken.
- Wachtbouten zijn bouten die we in een gleuf schuiven als voorbereiding voor een latere montage, op een tiental centimeter van het proeleinde houden moeren ze
voorlopig vast.
- Een serre bestaat uit 2 gevels, 2 zijwanden en 1 dak.
- Indien niet speciek vermeld, worden steeds korte bouten (M6x10) gebruikt.
Advies
Gebruik steeds alle detailzichten als hulpmiddel voor het uitlijnen, uitrichten en positioneren van uw proel. Let op doorsnede en gaten. De moeren enkel 2 toertjes op de
bouten draaien, pas na het doorlopen van de volledige pagina de bouten en moeren denitief aanspannen.
P1

F
Bijkomend advies en tips
- Verzekering: Het is aan te bevelen uw verzekeringsmakelaar in te lichten van de plaatsing van uw serre.
- Regelmatig controleren:
• Controleer of alle bouten nog zijn aangespannen
• Controleer of uw verankering (beton en de ankers) nog steeds intact is
• Controleer de positie van het dakraam
- Extra controle bij heel slecht weer:
• Zorg ervoor dat de opsteker van het dakraam in het slotgat vast zit en zo het dakraam goed vastklemt.
• Zorg ervoor dat de deur goed dicht is, vergrendel de deur indien mogelijk
• Zorg ervoor dat er geen luchtspleten zijn onder de fundering
• Verhinder een te groot sneeuwgewicht
- Algemene regel: Zorg ervoor dat de wind niet in uw serre kan
- Tips voor de goede werking van uw serre:
• Reinig met regelmaat de goten
• Reinig met regelmaat de condensgoten
• Reinig de onderloopregel van de deur voor een vrije loop van uw deur
• Voor de goeie werking van uw deur, olie de wielen regelmatig in
• Reinig uw glas
- Bij het gebruik van silicone raden wij aan‘silirub PC’ te gebruiken. De aangebrachte silicone heeft een levensduur van 1 jaar en wordt best regelmatig vervangen
(hiervoor kunt u‘sealant remover’ gebruiken). Het is heel belangrijk dat de silicone in de juiste omstandigheden wordt aangebracht:
• Bij droog weer
• In normale temperaturen (geen extreme koude of warmte)
• Op ontvette ondergrond (eventueel‘cleaner & degreaser’ gebruiken)
• 1 dag laten uitdrogen
- De automatische raamopener: tijdens de winter de cilinder verwijderen, in te oliën en op een warme plaats bewaren. Je kan steeds gebruik maken van de manuele
opener. Gebruik automatische raamopener en manuele opener niet samen.

Chèr(e) client(e)
Félicitations pour l’achat de votre serre. Grâce au présent manuel, aucune connaissance technique préalable n’est requise pour le montage. Suivez les diérentes étapes an
de préparer les diérents éléments et d’opérer les manipulations nécessaires.
Sécurité et ecacité
Attention ! Les prols en aluminium sont parfois longs et coupants. Tenez également compte de la hauteur et de la mauvaise stabilité de l’échelle. Soyez donc prudent si
vous n’utilisez pas régulièrement ce genre de matériel ; gardez de préférence les enfants à distance. Chaussures de sécurité, lunettes de sécurité et gants peuvent être utiles
et sont indispensables pour le placement du verre.
Outils:
- 2 clés de 10 mm
- un couteau ou des grands ciseaux
- un tournevis étoile (de grande taille)
- un tournevis plat (grand)
- un niveau
- une bêche
- une corde ou un mètre de min. 5 mètres
- une échelle (qui peut tenir seule)
Matériaux disponibles dans tous les magasins de bricolage:
- silicone neutre
- béton à prise rapide pour ancrer solidement votre serre
Action avant le montage
Ouvrez toutes les boites et triez les parties conformément à l’utilisation comme indiquée sur le contenu des boîtes.
Bon à savoir
- Les rainures à boulon sont des rainures dans lesquelles s’adapte la tête d’un boulon. Quasiment tous les prols de cette serre possèdent 1 ou plusieurs rainure(s) à bou-
lon.
- En cas de raccords via les rainures à boulon, toujours bien comprimer les prols l’un contre l’autre.
- Les boulons d’arrêt sont des boulons à glisser dans une rainure, en préparation d’un montage ultérieur ; des écrous les tiennent en place à une dizaine de centimètres de
l’extrémité du prol.
- Une serre se compose de 2 façades, de 2 parois latérales et d’un toit.
- Sauf mention spécique, on utilise toujours des boulons courts (M6x10).
Conseil
Utilisez toujours toutes les vues détaillées comme aide pour aligner, centrer et positionner votre prol. Soyez attentif à la section et aux perforations.
Lorsque vous vissez les écrous sur les boulons, ne faites que 2 tours ; ne serrez dénitivement les écrous sur les boulons qu’après avoir pris connaissance de la page dans son
intégralité.
P2

Conseils et astuces supplémentaires
- Assurance : il est recommandé d’avertir votre compagnie d’assurance que vous avez monté une serre
- Contrôles réguliers:
• Vériez que tous les boulons soient bien serrés
• Assurez-vous que l’ancrage (béton + portants) est intact
• Contrôlez la position de la tabatière
- Contrôles supplémentaires en cas de mauvaises conditions météo:
• Assurez-vous que le loquet de la tabatière soit bien dans l’orice de fermeture et que la tabatière soit correctement fermée
• Assurez-vous que la porte soit bien fermée ; verrouillez-la si nécessaire
• Assurez-vous de l’absence de ssures dans l’embase
• Evacuez l’excès de neige pour éviter trop de poids
- Règle générale : veillez à éviter que le vent ne puisse pénétrer dans la serre
- Conseils pour le bon fonctionnement de votre serre:
• Nettoyez régulièrement les gouttières
• Nettoyez régulièrement les rainures de condensation
• Nettoyez la rainure d’évacuation de la porte pour permettre une ouverture aisée
• Pour un actionnement optimal de la porte, lubriez régulièrement les roulettes
• Nettoyez les vitres
- Nous vous recommandons d’utiliser silicone “silirub PC”. Le silicone appliqué sur les parties a une durée de vie de 1 an et il est préférable de le remplacer régulièrement
(vous pouvez utiliser un“dissolvant de mastic”pour cela). Il est très important que le silicone soit appliqué dans les bonnes conditions:
• par temps sec
• à des températures normales (pas de froid extrême ni de chaleur)
• Sur des surfaces dégraissées (éventuellement utiliser “nettoyant & dégraissant”)
• Laisser sécher pendant 1 jour
- L’ouverture automatique de la fenêtre : l’hiver, ôtez les cylindres, lubriez-les et conservez les dans un endroits chaud. Vous pouvez toujours ouvrir manuellement.
N’utilisez pas les dispositifs d’ouverture automatique et manuelle en même temps.
P3

Dear Customer
Congratulations on the purchase of your greenhouse. Thanks to this manual, no technical foreknowledge is required for assembling the greenhouse. Reading through the
manual step by step will allow you to prepare all necessary parts and acts for the assembly of your greenhouse.
Safety and Eciency
Glass is heavy, sharp-edged and fragile. A ladder is high and unstable. Aluminium proles are sometimes long and sharp-edged. So, be careful when you are not familiar
with handling these materials. Therefore, it is better to keep children away during the assembly. Safety shoes, safety glasses and safety gloves may therefore be very useful
and are essential when assembling glass.
Tools:
- 2x 10mm screw-wrenches
- Knife or solid scissors
- Star screwdriver (large type)
- Flat screw-driver (large type)
- Spirit level
- Shovel
- Rope or measuring rod min. 7 meters
- Ladder (self-standing)
Tools available in all D.I.Y.-shops:
- neutral silicone kit
- Quick-drying concrete to solidly anchor your greenhouse
Actions prior to assembly
Open all the boxes and sort all parts according tot he usage which is mentioned on the contents of boxes.
Petty Facts
- Bolt slots are slots in which ts a bolt head. Nearly all proles in this greenhouse have 1 or more bolt slots.
- In the event of bolt slot connections, always make sure that the proles are closely pressed to one another.
- Stop bolts are bolts that we slide in a slot in preparation of further assembly; these bolts are temporarily retained by nuts at some 10cm of the prole end.
- A greenhouse consists of 2 façades (front and back), 2 sidewalls and a roof.
- Except when explicitly mentioned otherwise, short bolts (M6X10) are used.
Advice
Always use all detailed views as aid to align, line up and position your prole. Pay attention to section and perforations.
When xing the nuts on the bolts, only make 2 turns; only denitively tighten the bolts and nuts after having gone through the entire page.
P4

Additional Advice and Tips
- Insurance: it is recommended to inform your insurance broker on the installation of your greenhouse.
- Regularly check:
• whether all bolts are still tightened
• whether the anchors (concrete and anchors) are still intact
• the position of the roof window
- Extra checks in times of bad weather:
• Make sure that the window-raiser is locked in the hole and rmly clamps the roof window
• Make sure that the door is rmly closed; if possible, lock it
• Make sure there are no air splits under the foundation
• During winter, remove snow from the greenhouse (weight)
- General rule: Make sure that the wind cannot enter your greenhouse
- Tips for a good functioning of your greenhouse:
• Regularly clean the gutters
• Regularly clean the condensation water gutters
• Clean the door threshold prole for smooth functioning of the door
• Regularly oil the wheels of the door for a smooth functioning
• Clean the glass
- In case of usage of silicone, we recommend using“silirub PC”. The silicone applied on the parts has a lifespan of 1 year and is best replaced regularly (you can use“sealant
remover” for this). It is very important that the silicone is applied in the right conditions:
• In dry weather
• In normal temperatures (no extreme cold or heat)
• On defatted surfaces (possibly use “cleaner & degreaser”)
• Allow to dry out for 1 day
- Automatic window-raiser: during the winter period, remove the cylinder, oil it and store it in a warm place. You can always use the manual window-raiser. Do not use the
automatic window-raiser and the manual window-raiser together.
P5

P6
Sehr geehrter Kunde
Herzlichen Glückwunsch zu Ihrem neuen Gewächshaus! Diese Anleitung setzt keine technischen Vorkenntnisse voraus. Gehen Sie alles Schritt für Schritt durch, damit alle
erforderlichen Teile in Reichweite liegen und Sie auf den nächsten Arbeitsschritt vorbereitet sind.
Sicherheit und Ezienz
Glas ist schwer, scharfkantig und zerbrechlich. Eine Leiter ist hoch und wacklig. Aluprole sind manchmal lang und ebenfalls scharfkantig. Seien Sie vorsichtig, wenn Sie
nicht täglich mit solchen Dingen arbeiten. Kinder sollten auf Abstand bleiben. Sicherheitsschuhe, eine Schutzbrille und Handschuhe können hilfreich sein. Beim Einsetzen
von Glas sind sie sogar unverzichtbar.
Arbeitsmittel:
- 2 Schlüssel mit 10 mm Schlüsselweite
- ein Messer oder eine robuste Schere
- Kreuzschraubendreher (groß)
- Schlitzschraubendreher (groß)
- Wasserwaage
- Spaten
- Seil oder Maßband mit einer Länge von mindestens 7 Metern
- Stehleiter
Zubehör, das Sie in jedem Baumarkt nden:
- farbloses, neutrales Silikon
- schnellhärtender Beton für die Verankerung Ihres Gewächshauses
Aktionen vor der Montage
Önen Sie alle Boxen und sortieren Sie alle Teile entsprechend der Verwendung, die auf dem Inhalt der Boxen angegeben ist.
Petty Facts
- Schraubennuten sind Nuten, in die der Kopf einer Schraube passt. Nahezu jedes Prol dieses Gewächshauses hat 1 oder mehrere Schraubennuten.
- Bei Nutverbindungen müssen die Prole immer fest aneinander gedrückt werden.
- Warteschrauben sind Schrauben, die man zur Vorbereitung der späteren Montage in eine Nut schiebt. Sie werden in etwa 10 cm Abstand zum Prolende provisorisch
durch Muttern festgehalten.
- Das Gewächshaus besteht aus 2 Giebelwänden, 2 Seitenwänden und 1 Dach.
- Soweit dies nicht anders angegeben ist, werden stets kurze Schrauben (M6x10) verwendet.
Tipp
Benutzen Sie immer alle Detailansichten als Hilfsmittel für die Fluchtung, Ausrichtung und Positionierung der Prole. Beachten Sie den Querschnitt und die Bohrungen.
Die Muttern dürfen nur zwei Umdrehungen weit auf die Schrauben gedreht werden. Erst nachdem die ganze Seite mit Schrauben bestückt ist, werden alle Schrauben und
Muttern endgültig festgezogen.

Weitere Hinweise und Tipps
- Versicherung: Es empehlt sich, Ihrem Versicherungsvertreter zu melden, dass Sie ein Gewächshaus besitzen.
- Regelmäßige Kontrollen:
• Kontrollieren Sie, ob alle Schrauben noch festgezogen sind
• Kontrollieren Sie, ob Ihre Verankerung (Beton und Anker) noch intakt ist
• Kontrollieren Sie die Stellung des Dachfensters
- Zusätzliche Kontrollen bei besonders schlechtem Wetter:
• Stellen Sie sicher, dass der Öner des Dachfensters im Schloss arretiert ist und das Dachfenster sicher festsitzt
• Stellen Sie sicher, dass die Tür richtig geschlossen ist, und verriegeln Sie möglichst die Tür
• Stellen Sie sicher, dass unter dem Fundament keine Hohlräume entstanden sind
• Verhindern Sie eine zu hohe Belastung durch auiegenden Schnee
- Allgemeine Regel: Stellen Sie sicher, dass kein Wind in Ihr Gewächshaus eindringen kann.
- Tipps zur einwandfreien Funktion Ihres Gewächshauses:
• Reinigen Sie regelmäßig die Rinnen
• Reinigen Sie regelmäßig die Kondensrinnen
• Reinigen Sie die untere Türführung, damit die Tür sich problemlos önen und schließen lässt
• Damit sich die Tür problemlos önen und schließen lässt, sollten die Räder regelmäßig geölt werden
• Reinigen Sie die Scheiben
- Verwending von Silikon: Wir empfehlen die Verwendung von“silirub PC”. Das Silikon hat eine Lebensdauer von 1 Jahr und wird am besten regelmäßig ausgetauscht
(hierfür können Sie den “Sealant Remover” verwenden). Es ist sehr wichtig, dass das Silikon unter den richtigen Bedingungen angewendet wird:
•Bei trockenem Wetter
• Bei normalen Temperaturen (keine extreme Kälte oder Hitze)
• Auf entfetteten Oberächen (evtl. “Reiniger & Entfetter” verwenden)
• 1 Tag trocknen lassen
- Automatischer Fensteröner: Entfernen Sie im Winter den Zylinder, um ihn zu ölen und an einem warmen Ort aufzubewahren. Sie können dann den manuellen Öner
benutzen. In keinem Fall dürfen Sie den automatischen und den manuellen Fensteröner zusammen benutzen.
P7

F:
Ouvrez toutes les boîtes et assurez-vous que le contenu est correct.
Triez toutes les parties conformément à l’utilisation indiquée sur le contenu
des boîtes.
Les 7 types d’utilisation sont :
- Façade
- Parois
- Toit
- Porte
- Lucarne
- Vitrage
- Finition
NL:
Open alle dozen en controleer of de inhoud klopt.
Sorteer dan alle onderdelen volgens gebruik, die vermeld staat op de inhoud
in de dozen.
De 7 soorten van gebruik zijn :
- Gevel
- Zijwand
- Dak
- Deur
- Dakraam
- Beglazing
- Afwerking
D:
Öffnen Sie alle Boxen und kontrolieren Sie dass der Inhalt richtig ist.
Sortieren Sie alle Teile nach der Anwendung, die auf dem Inhalt der Boxen
angegeben wird.
Die 7 Arten der Anwendung sind :
- Façade
- Parois
- Toit
- Porte
- Lucarne
- Vitrage
- Finition
E:
Open all the boxes and make sure the contents is correct.
Sort all parts according to the usage which is mentioned on the contents of
the boxes.
The 7 types of usage are :
- Facade
- Side panel
- Roof
- Door
- Skylight
- Glazing
- Finishing
P8

Qté F:Description Section Longuer Utilisation
Aantal NL:Beschrijving Doorsnede Lengte Gebruik
Number E:Description Section Length Usage
Anzahl D:Beschreibung Abschnitt Länge Anwendung
Setplaquettesfinitionfaîtièreetfondation Finition
SetafdekplaatjesFunderingennok Afwerking
SetCoverplatesfoundationandridge Finishing
SetAbdeckplattenFundamentundFirst Finish
ViserieSN24
BeslagzakSN24
ScrewbagSN24
BeschlägetascheSN24
Plaquettecoinpignon Pignon
Hoekplaatjerecht Gevel
Angleplateright Facade
Winkelplatterecht Fassade
Plaquettefaîtièrepignon Pignon
Nokplaatje Gevel
Ridgeplate Facade
Nockenleisten Fassade
BarreverticaleTOPR2 Pignon
GlasregelTOPR2 Gevel
GlaslineTOPR2 Facade
GlasslinieTop Fassade
NoticeSN24
HandleidingSN24
InstructionsSN24
AnleitungSN24
Ancresdecoin(set=4pcs) Finition
Hoekankers(set=4st) Afwerking
Corneranchors(set=4pieces) Finishing
EckeAnker(Set=4Stück) Finishing
Caoutchouc:22m Vitrage
Rubber:22m Beglazing
Caoutchouc:22m Glazing
Gummi:22m Verglasung
ensembledepoignées Finition
SetHandvatjes Afwerking
Setofhandles Finishing
ReihevonGriffen Finish
800297 150
1set
SN24
800216
611000 90
1
1
art_n°
800061
800062
800076
150
150
801040
800296 450
400
300
800307
CONTENTBOX1/InhaltBOX1
CONTENUDELABOITE1 /INHOUDVANDOOS1
3
1
1
4
2
245
2
P9

Qté/Aantal
F:Description NL:Beschrijving
Section/Doorsnede Longuer/Lengte(mm) Utilisation/Gebruik
Number/Anzahl
E:Description D:Beschreibung
Section/Abschnitt Length/Länge Usage/Anwendung
Fondationdupignon Pignon
Funderinggevel Gevel
Foundationfacade Facade
GrundmauerFassade Fassade
Barreverticaledupignon Pignon
GlasregelGevel Gevel
Glaslinefacade Facade
GlasslinieFassade Fassade
Profiléverticaledelaportecoullisante
LaPorte
Verticaaldeurprofiel Deur
Verticaldoorprofile Door
VertikalerTürprofil Tür
ProfiléenTdupignon
Pignon
T‐profielGevel
Gevel
T‐profilefacade
Facade
T‐ProfilFassade
Fassade
Barreverticaledutoit
Toit
Glasregeldak
Dak
Glaslineroo
f
Roo
f
GlasslinieDach
Dach
ProfilédutoitcôtéGAUCHE Pignon
HoekprofielDakLINKS Gevel
AngleprofileroofLEFT Facade
WinkelprofilDachLINKS Fassade
ProfilédutoitcôtéDROITE Pignon
HoekprofielDakRECHTS Gevel
AngleprofileroofRIGHT Facade
WinkelprofilDachRECHTS Fassade
TirandduPignon Pignon
TreklatGevel Gevel
Pullbarfacade Facade
ZiehlatteFassade Fassade
Tiranddelaparois Parois
TreklatZijwand Zijwand
Pullbarsidepanel SidePanel
ZiehlatteSeitenwand Seitenwand
4
2
800452
17844
1190
1760
800451
800067
1854
1182
800051
800064
1190
1190
2
800091
2
6
SN24 CONTENTBOX2/INHALTBOX2
CONTENUDELABOITE2/INHOUDVANDOOS2
2248
1883
art_n°
2
4
2
800043
800455
800830
P10

Qté F:Description Section Longuer Utilisation
A
antal NL:Beschrijving Doorsnede Lengte Gebruik
Number E:Description Section Length Usage
A
nzahl D:Beschreibung
A
bschnitt Länge
A
nwendung
PlaqueAlu730x138x2mm Pignon
Aluplaat730x138x2mm Gevel
Aluplate730x138x2mm Facade
AluPlatte730x138x2mm Fassade
PlaqueAlu730x92x2mm Pignon
Aluplaat730x92x2mm Gevel
Aluplate730x92x2mm Facade
AluPlatte730x92x2mm Fassade
Profiléhorizontaledelalucarn
e
Lucarne
Horizontaaldakraamprofiel Dakraam
Horizontalskylightprofil
e
Skylight
horizontaleDachprofil Dachfenster
Profiléverticaledelalucarn
e
Lucarne
Verticaaldakraamprofiel Dakraam
Verticalskylightprofile Skylight
VertikaleDachprofil Dachfenster
Traversedelalucarne Lucarne
Dwarsliggerdakraam Dakraam
Crossbarskylight Skylight
überquerbarDachfenste
r
Dachfenster
Tiged'ouverturedelalucarn
e
Lucarne
Opstekerdakraam Dakraam
Attachableringskyligh
t
Skylight
Aufsteckring Dachfenster
TubePVC Finition
AfvoerpijpPVC Afwerking
WastepipePVC Finishing
AbflussrohrPVC Finish
Profiléhorizontaledelaport
e
LaPorte
Horizontaaldeurprofiel Deur
Horizontaldoorprofil
e
Door
HorizontaleTürprofil Tür
Profiléhorizontaledelaporteavecautocollant LaPorte
Horizontaaldeurprofielmetsticker Deur
Horizontaldoorprofilewithsticker Door
HorizontaleTürprofilmitAufkleber Tür
UnsetintermédiaireenPVC Vitrage
SetVoeglatten Beglazing
Setofglassstrip Glazing
SatzvonGlasstreifen Verglasung
CONTENTBOX3/InhaltBOX3
CONTENUDELABOITE3 /INHOUDVANDOOS3
SN24
801024 860
800089 757
2
2
art_n°
804127 730x1381
7
1
1000
2
800252
800272
800123
707
660
801035 730
1set
804128 730x921
800010 708
1
708
1
800073
P11

Qté/Aantal F:DescriptionNL:Beschrijvin
g
Section/Doorsnede Longuer/Lengte Utilisation/Gebruik
Number/Anzahl E:DescriptionD:Beschreibun
g
Section/Abschnitt Length/Länge Usage/Anwendung
Barreverticaledelaparois Parois
Glasregelzijwand Zijwand
Glaslinesidepanel Sidepanel
GlasslinieSeitenwand Seitenwand
ProfilédupignoncôtéGAUCHE Pignon
HoekprofielGevelzijkantLINKS Gevel
AngleprofilesidewallLEFT Facade
WinkelprofilSeitenwandLINKS Fassade
ProfilédupignoncôtéDROITE Pignon
HoekprofielGevelzijkantRECHTS Gevel
AngleprofilesidewallRIGHT Facade
WinkelprofilSeitenwandRECHTS Fassade
Tiranddutoit Toit
TreklatDak Dak
Pullbarroof Roof
ZiehlatteDach Dach
Profilécliquedelaportecoullisante Laporte
Clickprofieldeur Deur
Clickprofiledoor Door
KlickprofilTür Tür
ProfiléUdelaportecoullissante Laporte
Onderloopregeldeur Deur
Undergoruledoor Door
UnterlaufbarTür Tür
800262 14751
800093 13724
800257 14851
800454 1655
2
800453 1655
2
SN24 CONTENTBOX4/INHALTBOX4
CONTENUDELABOITE4 /INHOUDVANDOOS4
art_n°
6 1643
800077
P12

Qté/Aantal F:DescriptionNL:Beschrijving Section/Doorsnede Longuer/Lengte Qté/Aantal Utilisation/Gebruik
Number/Anzahl E:DescriptionD:Beschreibung Section/Abschnitt Length/Länge Number/Anzahl Usage/Anwendung
Faîtière Toit
Nok Dak
Ridge Roof
Kamm Dach
Fondationdeparois Parois
Funderingvandezijwand Zijwand
Foundationforsidewall Sidepanel
GründungfürSeitenwand Seitenwand
Gauttière Parois
Goot Zijwand
Gutter Sidepanel
Dachrinne Seitenwand
CONTENTBOX5/INHALTBOX5
CONTENUDELABOITE5 /INHOUDVANDOOS5
SN24
800078 2981
2
800042 2981
2
2
2
art_n°
12981
800079 1
P13

p. 13 Gevel
Monteer het nokplaatje met de uitstulpingen naar onder, in de boutgleuven.
LET OP: ZIE FOTO (volgende pagina) Enkel bij een type S1-serre ,R2-serre en SN2-serre : Het hoekproel dak (proel G voor R2 / SN2-serre, proel J &K voor een S1-serre)
bevat een klein gaatje, dat proel moet zodanig gemonteerd worden dat dit gaatje aan de kant van de nok moet zitten. U monteert 2 gevels.
p. 13 Pignon
Montez la partie F avec les saillies vers le bas, dans les encoches pour boulons.
Attention: Montez les prolés du toit (prolé G pour serre R2/SN2 et prolés J&K pour la serre S1) avec le petit trou orientée vers le faîte. (voir illustration de détail 10 et
photo prochain page). Seulement pour les serre S1, R2 et SN2. Vous montez 2 pignons.
p. 13 Gable
Assemble the ridge plate with the bulges pointing downward, in the bolt slots.
ATTENTION: SEE PICTURE (next page): only with S1, R2 and SN2 greenhouse types: The corner prole roof (prole G for R2 / SN2 greenhouses, proles J & K for S1
greenhouses) has a little hole; that prole must be assembled so that this little hole is situated at the side of the ridge. You assemble 2 façades.
p. 13 Giebelwand
Montieren Sie das Firstblech mit den Ausbuchtungen nach unten in die Schraubennuten.
ACHTUNG: SIEHE FOTO: Nur bei einem Gewächshaus vom Typ S1, R2 oder SN2: Das Eckprol des Dachs (Prol G für Gewächshaus R2 / SN2, Prol J und K für Gewächshaus
S1) hat eine kleines Loch. Dieses Prol ist so zu montieren, dass die kleines Loch an die Firstseite kommt. Sie müssen 2 Giebelwände montieren.
P14

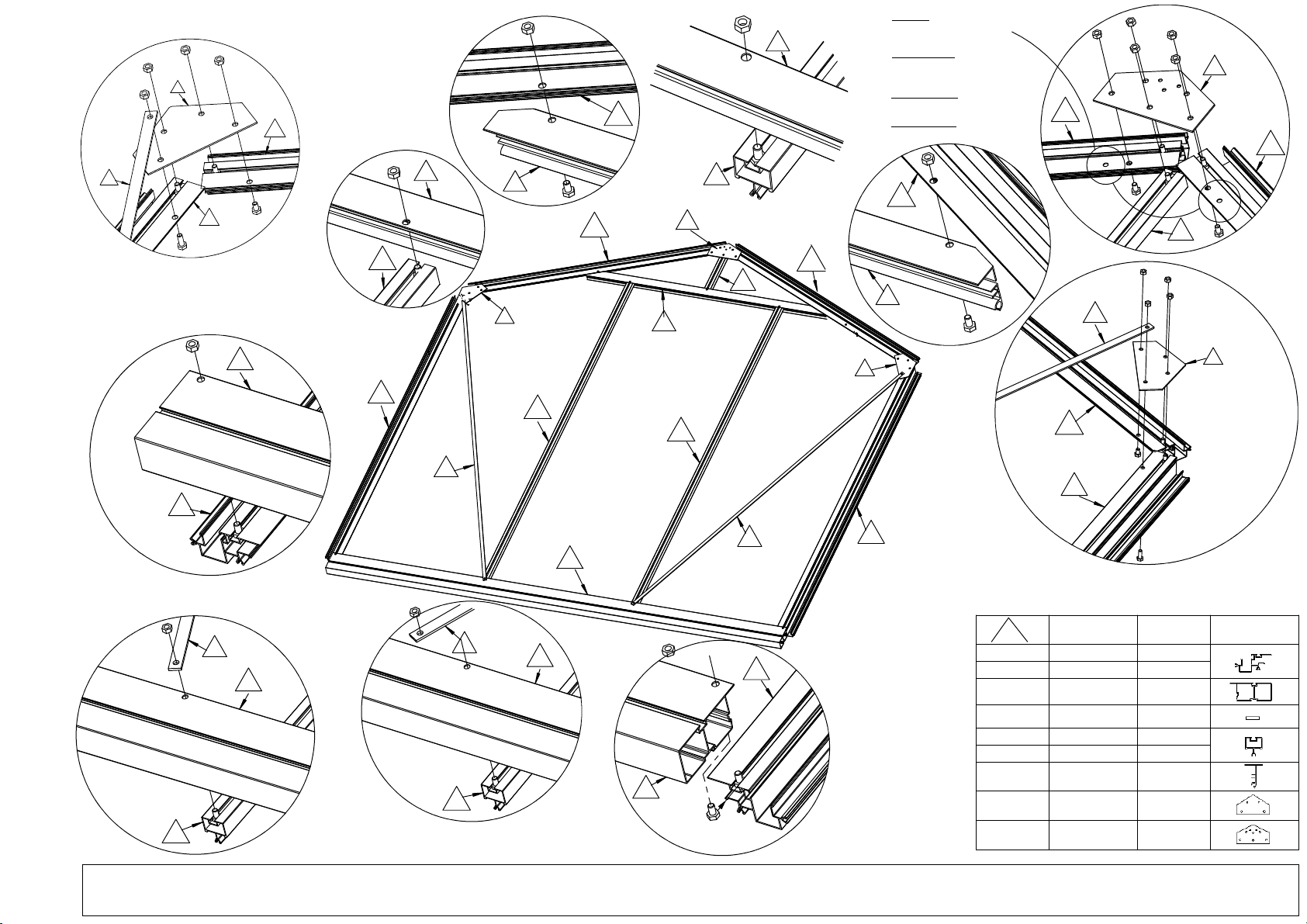

D
B
C
D
B
C
B
A
I
G
A
D
4
G
E
G
E
GIEBEL
321
5
4
11
7
9
8
10
6
M6x16
M6x16
GEVEL PIGNON
A
C
B
D
E
F
G
H
1
1
1
1
2
2
2
2
Qty. Fig.
2
Nr. L[mm]
I
1655
1760
1884
2248
1186
1190
240
GABLE
C
E
H
F
G
G
E
H
I
76511 5
3
2
1
8
C
10
C
A
B
BA
G
F
G
E
D
I
H
A
D
I
B
G
A
9
LET OP :
GAT Ø3 -> KANT NOK
ATTENTION :
TROU Ø3 -> CÔTÉ FAÎTE
ATTENTION:
HOLE Ø3 -> side of the ridge
ACHTUNG:
LOCH Ø3 --> Firstseite
P15

p. 15 Gevel
LET OP: ZIE FOTO
Enkel bij een type S1-serre, R2-serre en SN2-serre : Het hoekproel dak (proel G voor R2 / SN2-serre, proel J &K voor een S1-serre) bevat een klein gaatje (Ø3), dat proel
moet zodanig gemonteerd worden dat dat gaatje aan de kant van de nok moet zitten.
p. 15 Pignon
ATTENTION : VOIR PHOTO
Montez les prolés du toit (prolé G pour serre R2/SN2 et prolés J&K pour la serre S1) avec le petit trou (Ø3) orientée vers le faîte. (voir photo). Seulement pour les serre S1,
R2 et SN2.
p. 15 Gable
ATTENTION : SEE PICTURE
Only with S1, R2 and SN2 greenhouse types: The corner prole roof (prole G for R2 / SN2 greenhouses, proles J & K for S1 greenhouses) has a little hole (Ø3); that prole
must be assembled so that this little hole is situated at the side of the ridge .
p. 15 Giebelwand
ACHTUNG : SIEHE FOTO
Nur bei einem Gewächshaus vom Typ S1, R2 oder SN2: Das Eckprol des Dachs (Prol G für Gewächshaus R2 / SN2, Prol J und K für Gewächshaus S1) hat eine kleines Loch
(Ø3). Dieses Prol ist so zu montieren, dass die kleines Loch an die Firstseite kommt.
P16

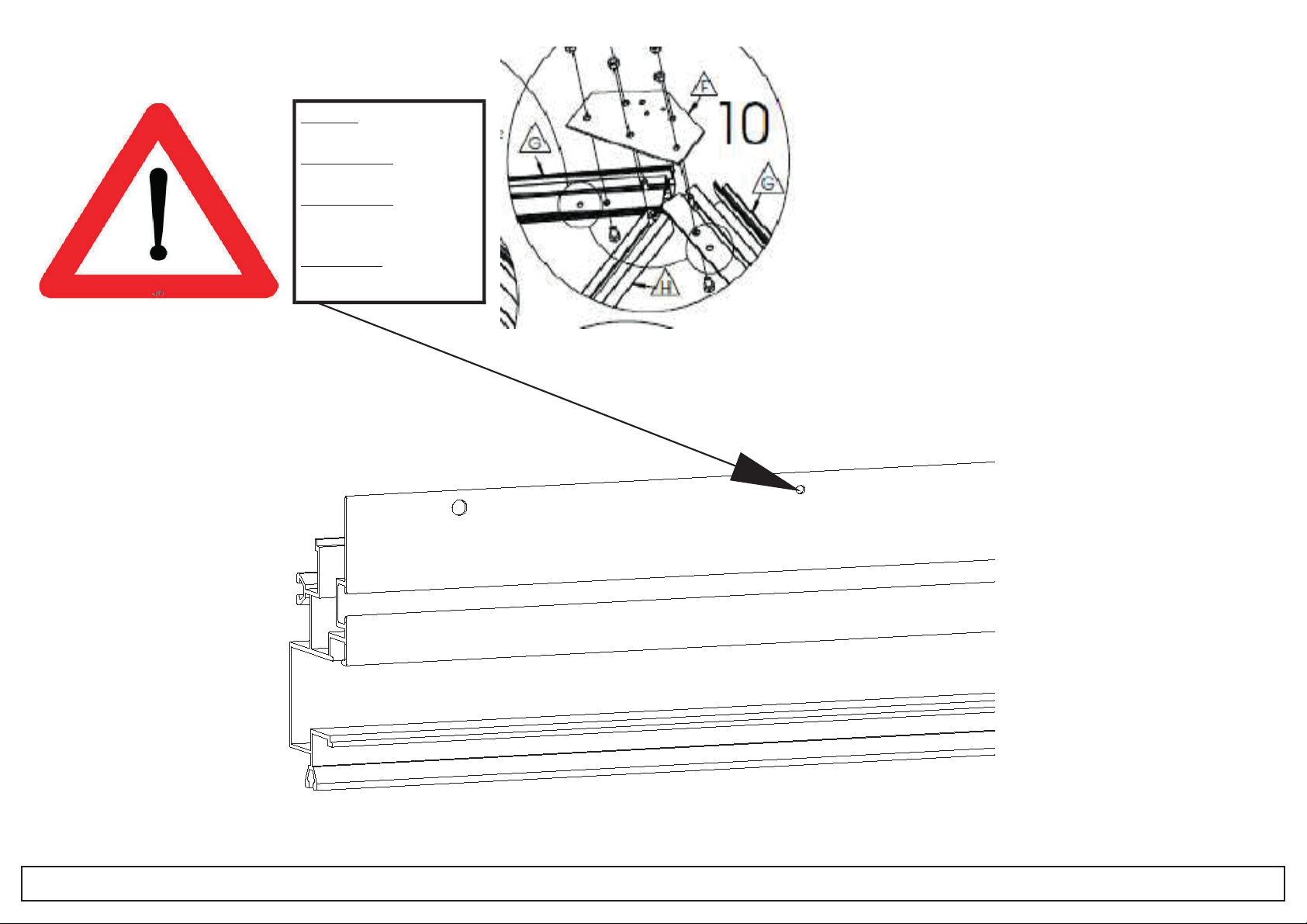

GEVEL PIGNON GABLE GIEBEL
LET OP:
GAT Ø3 -> Kant Nok
ATTENTION:
TROU Ø3 -> Côté Faîte
ATTENTION:
HOLE Ø3 -> Side of the
ridge
ACHTUNG:
LOCH Ø3 -> Firstseite
P17
