SEVEN DOCKUCPT01 User manual

DOCKUCPT01
User Guide
www.v7world.com

Copyright
This document contains proprietary information
protected by copyright. All rights reserved. No part of
this manual may be reproduced by any mechanical,
electronic or other means, in any form, without prior
written permission of the manufacturer.
Trademarks
All trademarks and registered trademarks are the
property of their respective owners or companies.
Package Contents
• Docking Station
• USB Cable (connect computer to Docking Station)
• User’s Manual
INTRO

• Conrm that you are connecting the Docking Station with
the supplied USB cable to the fastest USB port available on
your computer
• Conrm all of your cables and devices are working properly
by using them directly connected to your computer
• Conrm you are using the latest software and drivers from
the manufacturer of the computer including Chipset Drivers,
Firmware Updates, Bios, etc.
• Conrm your computer’s operating system power saving
mode setting is not set to turn o USB connectivity. This can
results in USB input devices being ignored during sleep mode
so you can’t wake up your computer.
Still having trouble?
Contact our customer service team at www.v7world.com
IMPORTANT

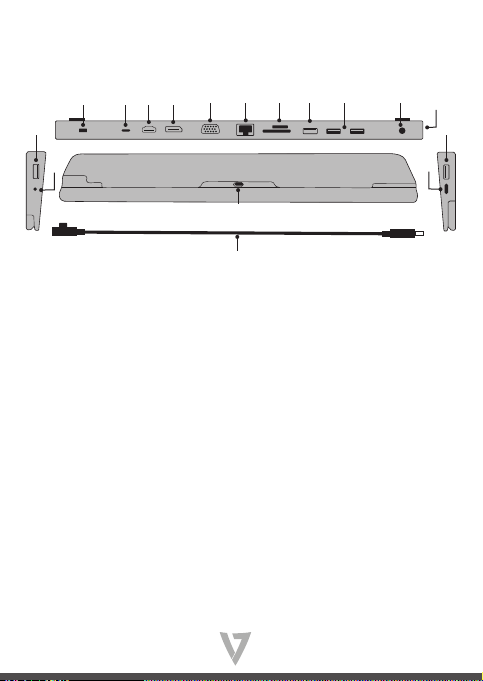

PRODUCT OVERVIEW
1
2
3 4 5 6 7 8 9 10 11
12
13
10
14
15 16
1. Type-C Female (on the bottom, connects to host) DP1.2 Alt mode, with
bandwidth max 21.6Gbps (5.4Gbps per lane)
2. USB-C Male to Male Cable. Insert angled side in bottom of this product and
other side to USB-C host
3. Anti-theft K-Lock
4. USB-C Female: Connect USB-C PD Power Adapter (near HDMI) supports
maximum 100W Charging with fast role swap of PD3.0. Supports Dynamic
Current Detection and Power Distribution. Note: 4-18W (4W for no-load mode
and 18W for full-load mode) power will be dynamically provided to support
the functions of this product.
5. HDMI Female: Supports max 4k/30Hz, 6/8/10/12 bit color depth output,
output pixel format RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort Female: Supports max 4k/30Hz. Mac OS: Up to 3 displays
simultaneously under SST mode showing the same picture or video with
maximum 1080p@60Hz, Windows: Up to 3 mirrored displays in SST mode at
1080p@60Hz or up to 3 extended displays in MST mode
7. VGA Female (1920x1200/60Hz)
8. RJ45 10/100/1000 Ethernet

OVERVIEW CONT’D
9. SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12
(12.5Mbyte/s)/SDR25(25Mbyte/s)/SDR50(50Mbyte/s)/DDR50(50Mbyte/s)/
SDR104(104Mbyte/s) with simultaneous operation
10. USB-A 2.0 Female x 2 (near SD card slot, maximum 500mA downstream
charging and 480Mbps data transmission
11. USB-A 3.0 Female x 2 (Near power switch, maximum 5Gbps data
transmission, 900mA downstream charging
12. USB-A 3.0 Female with maximum 7.5W (5V/1.5A) downstream charging,
5Gbps data transmission
13. USB-C female (near USB-A, connect Type-C device) supports maximum
5Gbps data transmission and 1.5A downstream charging
14. Combo Audio In/Out 3.5mm: Supports both microphone and headphone
48KHz and CTIA
15. Power Switch
16. LED Light
• Green: On
• O: O

SST Mode
VGA HDMI DP
Single
Port
1080p/60Hz NC NC
NC 4K/30Hz NC
NC NC 4K/30Hz
Dual
Ports
1080P/60Hz 1080P/60Hz NC
1080P/60Hz NC 1080P/60Hz
NC 4K/30Hz 4K/30Hz
Triple Ports 1080p/60Hz 1080p/60Hz 1080p/60Hz

MST Mode
VGA HDMI DP
Single
Port
1080p/60Hz NC NC
NC 4K/30Hz NC
NC NC 4K/30Hz
Dual
Ports
1080P/60Hz 1080P/60Hz NC
1080P/60Hz NC 1080P/60Hz
NC 1080P/60Hz 1080P/60Hz
Triple Ports 1080P/60Hz 720p/60Hz 720p/60Hz

SPECIFICATION
Input USB-C Female
(Connect to Type-C Host)
Output
USB-C Female (data) x1
USB-C Female (PD) x1
USB 3.0 Female x3
USB 2.0 Female x2
HDMI Female x1
DisplayPort Female x1
VGA Female x1
RJ45 x1
Micro SD x1
SD/MMC x1
Combo Audio Jack x1
Product Weight 0.55 lbs (0.2473 kg)
Product Dimensions 13.76 x 2.91 x 0.71 in (349.5 x 74 x 18 mm)
Package Weight 3.13 lbs (1.42 kg)
Package Dimensions 15.35 x 4.53 x 1.38 in (390 x 115 x 35 mm)
Operating Temperature 0 to 45 C
Operating Humidity 10% to 85 % RH (no condensation)
Storage Temperature -10 to 70 C
Storage Humidity 5% to 90 % RH (no condensation)
Warranty 2 Years
Certications FCC, CE, UKCA
USB-C Female Port Up to 100W
Security K Lock

DOCKUCPT01 - FR
www.v7world.com

Droit d’auteur
Ce document contient des informations protégées par
le droit d’auteur. Tous droits réservés. Aucune partie
de ce manuel ne peut être reproduite par quelque
moyen mécanique ou électronique ou quelque
autre forme que ce soit, sans l’autorisation écrite au
préalable dufabricant.
Marques
Toutes les marques et les marques déposées sont
détenues par leurs entreprises ou propriétaires
respectifs.
Contenu du colis
• Station d’accueil
• Câble USB (connexion du PC à la station d’accueil)
• Manuel de l’utilisateur
INTRODUCTION

• Assurez-vous de connecter la station d’accueil à l’aide du
câble USB fourni au port USB le plus rapide de votre PC.
• Vériez que tous les câbles et périphériques fonctionnent
correctement en les utilisant lorsqu’ils sont directement
branchés à votre PC.
• Assurez-vous d’utiliser les derniers pilotes et logiciels du
fabricant de votre PC, notamment les pilotes du chipset, les
mises à jour du rmware, les BIOS, etc.
• Vériez que vous n’avez pas déni le paramètre du mode
d’économie d’énergie du système d’exploitation de votre PC
pour qu’il désactive la connectivité USB. Les périphériques
d’entrée USB risqueraient de ne pas être détectés si le mode
d’économie d’énergie est activé et vous ne pourrez pas sortir
votre PC de la veille.
Vous rencontrez encore des problèmes?
Contactez notre service client sur www.v7world.com
IMPORTANT

Présentation des produits
1
2
3 4 5 6 7 8 9 10 11
12
13
10
14
15 16
1. TypeC femelle (en bas, connexion à l'hôte) Alt Mode DP1.2, avec une bande
passante maximale de 21,6Gbit/s (5,4Gbit/s par voie).
2. Câble USB-C mâle à mâle: insérez le côté incliné en bas de ce produit et l'autre
côté sur l'hôte USB-C.
3. Antivol K-Lock
4. USB-C femelle: connectez l'adaptateur d’alimentation USB-C PD (près du
port HDMI). Charge maximale de 100W avec échange de rôle rapide de
PD3.0. Prend en charge la détection dynamique du courant et la distribution
d'énergie. Remarque: une alimentation de 4 à 18W (4W pour le mode sans
charge et 18W pour le mode à pleine charge) est nécessaire pour prendre en
charge les fonctions de ce produit.
5. HDMI femelle : supporte max 4k/30Hz, sortie 6/8/10/12 bits de profondeur de
couleur, format de pixel de sortie RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort Femelle : supporte max 4k/30Hz. Mac OS : Jusqu’à 3 écrans
simultanément en mode SST montrant la même image ou vidéo avec un
maximum de 1080p@60Hz, Windows : Jusqu’à 3 achages en miroir en mode
SST à 1080p@60Hz ou jusqu’à 3 achages étendus en mode MST
7. VGA femelle (1920x1200/60Hz)
8. RJ45 10/100/1000 Ethernet

PRÉSENTATION (SUITE)
9. SD/Micro SD3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12
(12,5Mo/s)/SDR25(25Mo/s)/SDR50(50Mo/s)/DDR50(50Mo/s)/
SDR104(104Mo/s) avec fonctionnement simultané.
10. USB-A2.0 femelle x2 (près de la fente pour carte SD, charge en aval maximale
de 500mA et transmission de données à 480Mbit/s).
11. USB-A3.0 femelle x2 (interrupteur d'alimentation proche, transmission de
données maximale 5Gbit/s, charge en aval de 900mA).
12. USB-A3.0 femelle et charge en aval maximale de 7,5W (5V/1,5A),
transmission de données 5Gbit/s.
13. USB-C femelle (près de l'USB-A, connexion à un périphérique de typeC)
prend en charge la transmission de données maximale de 5Gbit/s et une
charge en aval de 1,5A.
14. Entrée/sortie audio combinée 3,5mm: prend en charge le microphone et le
casque 48KHz et CTIA.
15. Bouton d’alimentation
16. Voyant LED
• Vert: activé
• Désactivé: désactivé

Mode SST
VGA HDMI DP
Port
unique
1080p/60Hz NC NC
NC 4K/30Hz NC
NC NC 4K/30Hz
Deux
ports
1080p/60Hz 1080p/60Hz NC
1080p/60Hz NC 1080p/60Hz
NC 4K/30Hz 4K/30Hz
Trois ports 1080p/60Hz 1080p/60Hz 1080p/60Hz

Mode MST
VGA HDMI DP
Port
unique
1080p/60Hz NC NC
NC 4K/30Hz NC
NC NC 4K/30Hz
Deux
ports
1080p/60Hz 1080p/60Hz NC
1080p/60Hz NC 1080p/60Hz
NC 1080p/60Hz 1080p/60Hz
Trois ports 1080p/60Hz 720p/60Hz 720p/60Hz

SPÉCIFICATIONS
Entrée USB-C femelle
(connexion à un hôte typeC)
Sortie
USB-C femelle (données) x1
USB-C femelle (PD) x1
USB3.0 femelle x3
USB2.0 femelle x2
HDMI femelle x1
DisplayPort femelle x1
VGA femelle x1
RJ45 x1
Micro SD x1
SD/MMC x1
Ensemble prises jack audio x1
Poids du produit 0,2473kg
Dimensions du produit 349,5 x 74 x 18mm
Poids du colis 1,42kg
Dimensions de l’emballage 390 x 115 x 35mm
Température de
fonctionnement 0 à 45°C
Humidité supportée pour le
fonctionnement
10% à 85% d’humidité relative (sans
condensation)
Température de stockage -10 à 70°C
Humidité supportée pour le
stockage
5% à 90% d’humidité relative (sans
condensation)
Garantie 2ans
Certications FCC, CE, UKCA
Port USB-C femelle Jusqu’à 100W
Sécurité K Lock

DOCKUCPT01 - DE
www.v7world.com

Copyright
Dieses Dokument enthält rmeneigene, urheberrechtlich
geschützte Informationen. Alle Rechte vorbehalten. Kein
Teil dieses Handbuchs darf ohne vorherige schriftliche
Genehmigung des Herstellers mechanisch, elektronisch
oder durch andere Mittel in irgendeiner Form
reproduziert werden.
Trademarks
Alle Marken und eingetragenen Marken sind Eigentum
ihrer jeweiligen Besitzer oder Unternehmen.
Verpackungsinhalt
• Docking Station
• USB-Kabel (Anschluss von Computer an Docking Station)
• Benutzerhandbuch
EINFÜHRUNG

• Die Docking Station muss mit dem mitgelieferten USB-
Kabel an den schnellsten USB-Anschluss des Computers
angeschlossen werden.
• Prüfen Sie, ob alle Kabel und Geräte einwandfrei
funktionieren, indem Sie diese direkt an den Computer
anschließen.
• Verwenden Sie die aktuellste Software und die aktuellsten
Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-
Updates, Bios usw.).
• Prüfen Sie, ob der Energiesparmodus des Computer-
Betriebssystems eingeschaltet ist und deshalb die USB-
Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte
möglicherweise nicht erkannt, sodass Ihr Computer nicht aus
dem Ruhemodus umschaltet.
Konnten Sie das Problem nicht lösen oder haben Sie weitere
Fragen?
Wenden Sie sich an unseren Kundenservice auf www.v7world.com
WICHTIG:

PRODUKTÜBERSICHT
1
2
3 4 5 6 7 8 9 10 11
12
13
10
14
15 16
1. Typ-C-Buchse (an der Unterseite, Anschluss an Host) DP1.2-Alt-Modus,
Bandbreite max. 21,6GB/s (5,4GB/s pro Lane)
2. USB-C-Stecker zu Stecker-Kabel Abgewinkelte Seite an der Unterseite des
Produktes und die andere Seite am USB-C-Host befestigen
3. Kensington-Schloss mit Anti-Diebstahl-Funktion
4. USB-C-Buchse: USB-C-Netzadapter (neben HDMI), unterstützt max. 100W;
auaden mit PD3.0 Fast Role Swap Unterstützt dynamische Stromerkennung
und Stromverteilung. Hinweis: 4–18W (4W für Leerlaufbetrieb und 18W für
Volllastbetrieb) werden dynamisch bereitgestellt, um die Funktionen dieses
Produktes zu unterstützen.
5. HDMI-Buchse: Unterstützt max. 4k/30Hz, 6/8/10/12-Bit-Farbtiefenausgabe,
Ausgangspixelformat RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort-Buchse: Unterstützt max. 4k/30Hz. Mac OS: Bis zu 3 Displays
gleichzeitig im SST-Modus, die das gleiche Bild oder Video mit maximal
1080p@60Hz anzeigen, Windows: Bis zu 3 gespiegelte Displays im SST-Modus
bei 1080p@60Hz oder bis zu 3 erweiterte Displays im MST-Modus
7. VGA-Buchse (1920x1200/60Hz)
8. RJ45 10/100/1000 Ethernet
