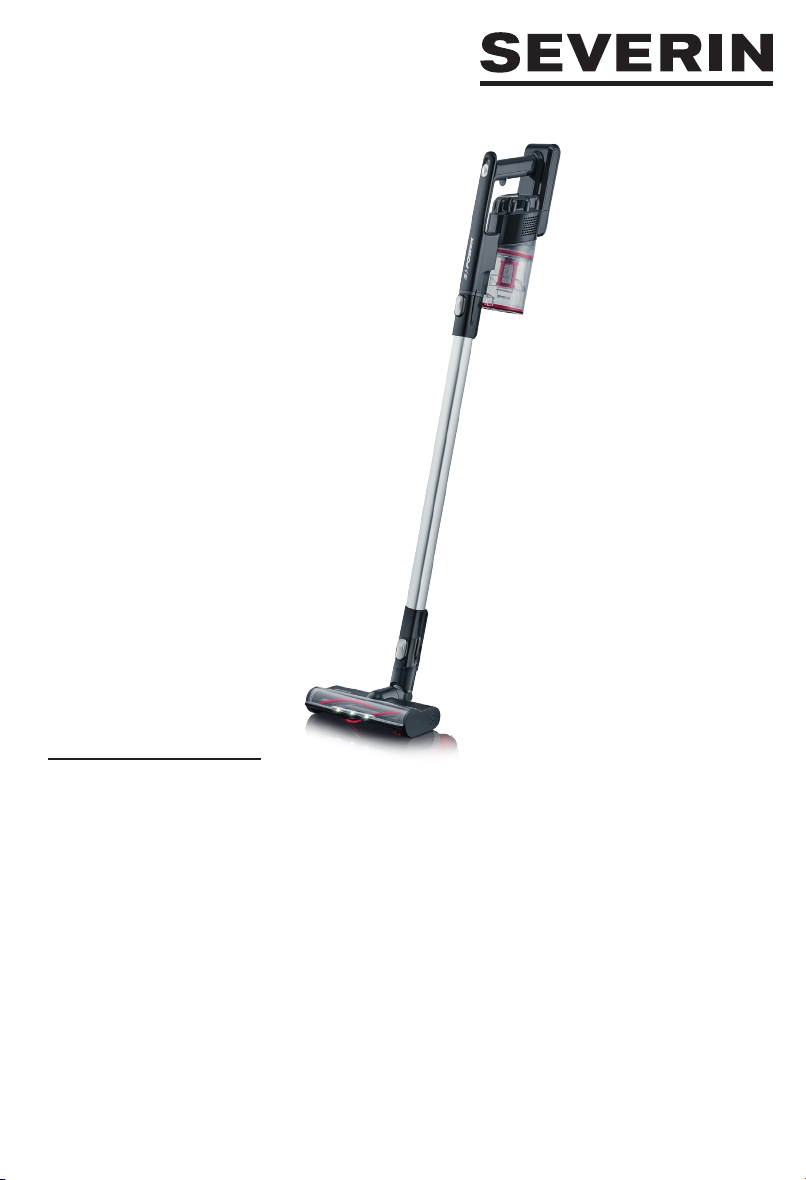

SEVERIN HV 7154 User manual

2in1-Handsauger 4
2in1 Hand-held/Upright Vacuum Cleaner 11
Aspirateur 2 en 1 : balai et main 18
2in1-handzuiger 26
Aspiradora de mango 2 en 1 33
Aspirapolvere a mano 2 in 1 41
2-i-1-håndstøvsuger 49
2 i 1-handdammsugare 56
2in1-varsi-imuri 63
Aspirador manual 2 em 1 70
Odkurzacz ręczny 2w1 78
Σκουπάκι χειρός 2 σε 1 86
142 x 208 mm
ART.-NO. HV 7154
DE Gebrauchsanleitung
GB Instructions for use
FR Mode d’emploi
NL Gebruiksaanwijzing
ES Instrucciones de uso
IT Manuale d’uso
DK Brugsanvisning
SE Bruksanvisning
FI Käyttöohje
PT Manual de instruções
PL Instrukcja obsługi
GR Oδηγίες χρήσεως

2
142 x 208 mm
2
1
3
4
5
11
10
9
8
7
6

3
142 x 208 mm
Technische Daten / Technical Data / Caractéristiques techniques / Technische gegevens /
Datos técnicos / Dati tecnici / Tekniske data / Tekniska data / Tekniset tiedot /
Dados técnicos / Dane techniczne / Τεχνικά χαρακτηριστικά
Art.Nr. / Item no. / Art. nº / Art.nr. / Nr. º Art. / Num. art. / Artikelnr. / Art.nr. /
Tuotenro / N.º Art.º / Nr art. / Αρ. πρ. HV 7154
Netzteil Input / Power supply Input / Entrée du bloc d’alimentation / Netvoeding ingang /
Entrada de fuente de alimentación / Ingresso alimentatore / Strømforsyning input / Nätdel Input /
Verkko-osan tulo / Entrada de alimentação / Zasilacz Input / Είσοδος τροφοδοτικού
100-240 V~
50-60 Hz
0.5 A
Netzteil Output / Power supply Output / Sortie du bloc d’alimentation /
Netvoeding uitgang / Salida de fuente de alimentación / Uscita alimentatore /
Strømforsyning output / Nätdel Output / Verkko-osan lähtö / Saída de alimentação /
Zasilacz Output / Έξοδος τροφοδοτικού
26 V⎓
400 mA
Gewicht / Weight / Poids / Gewicht / Peso / Peso / Vægt / Vikt / Paino / Peso / Waga / Βάρος 1,5 kg
Akku / Battery / Batterie / Accu / Acumulador / Batteria / Batteri / Ackumulator / Akku /
Bateria / Bateria / Μπαταρία
22,2 V⎓
2200 mAh
48,84 Wh
Netzteil / Power supply / Bloc d’alimentation / Netvoeding / Fuente de alimentación /
Alimentatore / Strømforsyning / Nätdel / Verkko-osa / Fonte de alimentação /
Zasilacz / Τροφοδοτικό
26 V⎓
400 mA
Nur verwenden mit Netzteil / Use only with power supply /
N’utilisez l’appareil qu’avec le bloc d’alimentation / Alleen gebruiken met netvoeding /
Úselo únicamente con fuente de alimentación / Da utilizzare solo con l‘alimentatore /
Må kun anvendes med strømforsyning / Används bara med nätdel /
Käytä vain verkko-osan kanssa / Utilização apenas com fonte de alimentação /
Stosować tylko z zasilaczem / Να χρησιμοποιείται μόνο με τροφοδοτικό
YLJXA-E260040
ZD012A260040EU

4
142 x 208 mm
2in1-Handsauger
Liebe Kundin, lieber Kunde,
die Gebrauchsanweisung sorgfältig vor der Benutzung des Gerätes durchlesen und
für den weiteren Gebrauch aufbewahren. Das Gerät darf nur von Personen benutzt
werden, die mit den Sicherheitsanweisungen vertraut sind.
Sicherheitshinweise
Bestimmte Personengruppen
∙Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verminderten
körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung
und/oder Wissen bedient werden, wenn sie beaufsichtigt werden oder auf den
sicheren Gebrauch des Geräts hingewiesen wurden und die damit verbundenen
Gefahren kennen.
∙Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen
oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
∙Kinder unter 8 Jahren müssen vom Gerät sowie vom Netzteil ferngehalten werden.
∙Verpackungsmaterial darf nicht zum Spielen verwendet werden. Es besteht
Erstickungsgefahr.
Gerät sicher anschließen
Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die
Gefahr eines elektrischen Schlags.
Deshalb:
∙Gerät und Netzteil vor dem Benutzen auf eventuelle Beschädigungen kontrollieren.
Niemals ein defektes Gerät oder ein Gerät mit defektem Netzteil betreiben.
∙Netzteil nur an Steckdosen anschließen, die den Angaben auf dem Typenschild
des Netzteils entsprechen.
∙Niemals versuchen, Gerät oder Netzteil eigenständig zu reparieren. Um
Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät und Netzteil nur durch
unseren Kundendienst durchgeführt werden. Ein defektes Gerät zur Reparatur
an einen Fachhändler geben oder Kontakt mit dem SEVERIN-Kundendienst
aufnehmen (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf www.
severin.de).
∙Gerät oder Netzteil nicht in Wasser oder andere Flüssigkeiten tauchen oder mit
Flüssigkeiten behandeln. Gerät und Netzteil von Regen und Nässe fernhalten.
DE

5
142 x 208 mm
Gerät und Netzteil nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit
betreiben.
∙Gerät und Netzteil nicht mit nassen Händen anfassen. Beim Herausziehen des
Netzteils aus der Steckdose immer direkt am Netzteil ziehen.
∙Darauf achten, dass das Kabel des Netzteils nicht geknickt, eingeklemmt oder
überfahren wird oder mit Hitzequellen, Feuchtigkeit oder scharfen Kanten
in Berührung kommt. Darauf achten, dass das Kabel des Netzteils nicht zur
Stolperfalle wird.
∙Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehörwechsel Gerät
ausschalten und sicherstellen, dass das Netzteil nicht angeschlossen ist.
Sicherheit beim Umgang mit Akkus
Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr.
∙Akku niemals durch andere Akkus oder Batterien ersetzen. Ausschließlich
baugleiche Akkus verwenden. Akkus niemals kurzschließen, d.h. nicht beide
Pole zur gleichen Zeit berühren, insbesondere nicht mit elektrisch leitenden
Gegenständen. Akkus so lagern, dass sie auch bei der Lagerung nicht durch
andere Akkus oder Metallgegenstände kurzgeschlossen werden.
∙Zum Auaden des Akkus ausschließlich das mitgelieferte Netzteil verwenden.
Den Akku keinesfalls mit einem anderen Netzteil laden. Das mitgelieferte Netzteil
wiederum ausschließlich zum Auaden des Akkus verwenden.
∙Akku nach Gebrauchsende wie beschrieben ausbauen. Akku danach umgehend
an eine entsprechende Sammelstelle in Ihrer Nähe übergeben und so einer
sicheren und umweltgerechten Entsorgung zuführen. Akku niemals über den
Hausmüll entsorgen.
∙Vor dem Ausbauen des Akkus sicherstellen, dass das Netzteil aus der Steckdose
gezogen ist.
∙Akku niemals auseinandernehmen, hohen Temperaturen aussetzen oder ins Feuer
werfen.
∙Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akku austreten. Akku
nicht länger verwenden, wenn er beschädigt ist oder gar Flüssigkeit austritt.
- Falls Flüssigkeit ausgetreten ist, Kontakt mit der Flüssigkeit vermeiden.
- Falls es zu Kontakt mit der Flüssigkeit gekommen ist, diese umgehend mit
reichlich Wasser abspülen. Bei Folgeerscheinungen (egal welcher Art) einen Arzt
aufsuchen.
Rotierende Bürstwalze
Das Gerät besitzt eine angetriebene Bürstwalze. Diese kann Verletzungen
hervorrufen. Daher Folgendes beachten:

6
142 x 208 mm
∙Vor der Reinigung oder der Wartung des Geräts sicherstellen, dass das Gerät
ausgeschaltet ist und nicht lädt.
∙Darauf achten, dass zu keiner Zeit Körperteile unter die Bürstwalze gelangen
können.
∙Nicht in der Nähe von Kabeln, Leitungen und langen Fransen saugen. Zum einen
besteht die Gefahr, dass die Kabelisolierung beschädigt wird. Zum anderen
können sich diese Gegenstände in der Bürstwalze verfangen und so das Gerät
beschädigen.
LED-Beleuchtung
An der Bodendüse sind LEDs verbaut, die den Arbeitsbereich vor der Bodendüse
ausleuchten.
∙Während des Betriebs nicht in die LEDs blicken.
∙Ein Austausch der LEDs ist nicht möglich.
Bestimmungsgemäße Verwendung
Das Gerät darf nur im Haushalt eingesetzt werden.
Das Gerät darf ausschließlich für das Reinigen auf ebenen, normal verschmutz-
ten Oberächen, kurzorigen Teppichen oder Polstern eingesetzt werden, die den
Belastungen der rotierenden Bürste unbeschadet standhalten.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht
eingesetzt werden für das Saugen von:
∙Menschen, Tieren oder Panzen. Gerät stets von sämtlichen Körperteilen, Haaren
und Kleidungsstücken (z.B. Schnürsenkeln) fernhalten. Nicht in Kopfnähe saugen.
∙glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Kohle,
Holzkohle, Zigaretten, Streichhölzer).
∙explosiven oder leicht entzündlichen Stoffen oder Toner.
∙Wasser und anderen Flüssigkeiten, z. B. feuchten Teppichreinigern.
∙spitzen Gegenständen wie Glassplittern, Nägeln oder Bauschutt.
Verboten ist außerdem:
∙Selbstständiges Umbauen oder Reparieren des Geräts oder des Netzteils.
∙Hineinstecken von Gegenständen in Öffnungen des Geräts. Hiervon ausge-
nommen ist das dafür vorgesehene Zubehör.
∙Gebrauch, Aufbewahrung oder Auaden im Freien.
Falls das Gerät defekt ist
∙Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den

7
142 x 208 mm
Kundendienst (Kontaktdaten im Anhang dieser Gebrauchsanleitung oder auf
www.severin.de).
CE-Kennzeichnung
Das Gerät entspricht den EU-Richtlinien, die für die CE-Kennzeichnung verbindlich
sind.
Geräteaufbau / Gerät montieren
Geräteaufbau und Lieferumfang
1. Handgriff mit 3-Stufen Schalter
2. Akku
3. Motorvorlter
4. Staubbehälter-Einsatz mit Filtersieb (demontierbar)
5. Staubbehälter
6. Polsterdüse mit Bürstwalze
7. Bodendüse mit Bürstwalze
8. 2in1-Tool
9. Fugendüse
10. Saugrohr
11. Anschlussbuchse (Geräterückseite)
Ohne Abbildung:
Netzteil
Wandhalterung mit Befestigungsmaterial
Gerät montieren
Alle Verpackungsreste vom Gerät entfernen und die Einzelteile wie in Abbildung I gezeigt montieren:
1. Gegebenenfalls Staubbehälter montieren (siehe auch Kapitel „Staubbehälter reinigen“)
2. Saugrohr auf Gerät aufstecken.
3. Bodendüse / 2in1-Tool / Fugendüse auf Saugrohr aufstecken.
4. Gerät auf Wandhalterung aufstecken.
Wandhalterung montieren
1. Wandhalterung senkrecht ausgerichtet an die Wand halten.
2. Löcher mit einem Bleistift anzeichnen.
3. Löcher bohren (ca. 8 mm Ø).
4. Mitgelieferte Dübel in Löcher stecken.
5. Wandhalterung mit mitgelieferten Schrauben befestigen.
6. Kabel ggf. durch die Kabelführung schieben (siehe Pfeile).
Akku laden
Akku am besten vor jedem Gebrauch laden, insbesondere nach längerem Nichtgebrauch. Dies erhöht die Lebensdauer des
Akkus und sorgt für möglichst lange Reinigungszyklen.
1. Netzteiladapter des mitgelieferten Netzteils in die Anschlussbuchse des Geräts stecken.

8
142 x 208 mm
2. Mitgeliefertes Netzteil an Steckdose anschließen.
- LEDs am Handgriff beginnen zu blinken. Je mehr LEDs blinken, desto weiter ist der Ladevorgang fortgeschritten.
- Sobald der Akku vollständig geladen ist, leuchten alle LEDs für eine Dauer von 5 Minuten und erlöschen dann. Der
Ladevorgang dauert bei leerem Akku ca. 5 Stunden.
3. Netzteil aus der Steckdose ziehen.
4. Netzteiladapter des Netzteils aus der Anschlussbuchse des Geräts ziehen.
TIPP: Mit vollständig geladenem Akku beträgt die Betriebszeit ca. 18 Minuten (im Power-Modus) oder ca. 40 Minuten
(im Eco-Modus).
Gerät bedienen
Mit Bodendüse saugen
TIPP: Die Bodendüse kann auch ohne Saugrohr benutzt werden, um z. B. Möbel abzusaugen. Dabei darauf achten,
dass der Untergrund der Beanspruchung durch die Bürstwalze unbeschadet standhält.
Im Power-Modus saugen
Im Power-Modus hat der Handsauger eine höhere Leistung und die Bürstwalze rotiert.
1. Bodendüse am Saugrohr anbringen.
2. Schalter um zwei Stufen nach vorne schieben, um das Gerät einzuschalten. Power-Modus ist aktiviert, LEDs leuchten.
3. Boden absaugen.
4. Schalter komplett nach hinten schieben, um das Gerät auszuschalten.
5. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).
Im Eco-Modus saugen
Im Eco-Modus wird mit reduzierter Leistung gesaugt. Der Handsauger verbraucht weniger Energie und die Betriebszeit des
Akkus verlängert sich. Auch hier rotiert die Bürstwalze.
1. Bodendüse am Saugrohr anbringen.
2. Schalter um eine Stufe nach vorne schieben, um das Gerät einzuschalten. Eco-Modus ist aktiviert, LEDs leuchten.
3. Boden absaugen.
4. Schalter komplett nach hinten schieben, um das Gerät auszuschalten.
5. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).
Mit Polsterdüse, Fugendüse oder 2in1-Tool saugen
TIPP:
Die Aufsätze können auch ohne Saugrohr benutzt werden.
Die Polsterdüse kann aufgrund der schwenkbaren Kontaktäche in einem beliebigen Winkel eingesetzt werden.
Beim 2in1-Tool kann der Bürstaufsatz durch Verschieben des roten Schiebers eingezogen werden, um z.B. Krümel
aufzusaugen.
Die Fugendüse eignet sich auch zum Absaugen von schwer zugänglichen Ecken.
1. Die Polsterdüse, die Fugendüse oder das 2in1-Tool am Gerät oder am Saugrohr anbringen.
2. Schalter um eine Stufe (Eco-Modus) oder zwei Stufen (Power-Modus) nach vorne schieben, um das Gerät
einzuschalten.
3. Untergrund absaugen.
4. Schalter komplett nach hinten schieben, um das Gerät auszuschalten.
5. Staubbehälter leeren und reinigen (siehe Kapitel „Gerät warten“).
Gerät warten
Staubbehälter leeren
Der Staubbehälter kann nur begrenzte Schmutzmengen aufnehmen.
Den Staubbehälter daher am besten nach jedem Reinigungsvorgang und wenn die Saugleistung spürbar nachlässt leeren.
1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Saugrohr abziehen (siehe Abbildung II).
3. Klappe an der Unterseite des Staubbehälters öffnen, hierzu den Schieber nach vorne schieben.

9
142 x 208 mm
4. Staubbehälter leeren.
5. Klappe schließen.
Staubbehälter reinigen
1. Sicherstellen, dass das Gerät ausgeschaltet ist und nicht lädt.
2. Staubbehälter leeren (siehe oben).
3. Staubbehälter entnehmen. Die Klappe des Staubbehälters muss geschlossen sein. Den Staubbehälter am vorderen
Ende greifen, an der Stelle des roten Aufklebers fest mit dem Daumen drücken und nach unten ziehen (siehe 
Abbildung III).
4. Alle 4 Teile des Staubbehälters demontieren. Dazu den Motorvorlter entnehmen (siehe Abbildung V).
Staubbehälter-Einsatz herausheben. Filtersieb durch Drehen am unteren Teil des Staubbehälter-Einsatzes lösen.
5. Alle Teile von Schmutz befreien.
Hinweis: Es dürfen alle Teile und der Filter feucht gereinigt werden. Hierbei unbedingt beachten, dass alle Teile vor
der nächsten Nutzung des Gerätes vollständig getrocknet sind. Die Trocknungszeit des Filters beträgt rund 3 Tage.
Während dieser Zeit ggf. den beiliegenden Ersatzlter verwenden.
6. Nach vollständiger Trocknung Filtersieb in Staubbehälter-Einsatz einsetzen und durch Drehung verriegeln.
7. Einsatz in Staubbehälter einsetzen (die Öffnungen an Staubbehälter und Einsatz müssen übereinander liegen).
8. Motorvorlter auegen (Schaumstoff nach unten, weiße Seite mit Grifasche nach oben).
9. Staubbehälter am Gerät montieren (siehe Abbildung IV).
Bürstwalze in Bodendüse und Polsterdüse reinigen
Durch Verschmutzung kann sich die Bürstwalze möglicherweise nicht mehr frei drehen. Die Bürstwalze regelmäßig reinigen.
1. Sicherstellen, dass das Gerät ausgeschaltet ist und das Gerät nicht lädt.
2. Düse vom Saugrohr abziehen.
3. Arretierung der Bürstwalze an der Seite der Düse lösen, ggf. eine Münze zur Hilfe nehmen.
4. Bürstwalze vorsichtig zur Seite herausschieben.
Achtung! Bei der Bodendüse Verletzungsgefahr durch innenliegende scharfe Kante.
5. Bürste von Haaren und Schmutz befreien, ggf. vorsichtig eine Pinzette oder Schere benutzen.
6. Bürste wieder an der Düse montieren. Hierzu die Bürstwalze seitlich einschieben und mit etwas Druck unter
Zuhilfenahme einer Münze wieder arretieren.
Probleme beheben
Probleme selbst beheben
Damit möglichst gar keine Probleme auftreten, ist es wichtig, den Staubbehälter rechtzeitig zu leeren sowie bei dieser
Gelegenheit den Motorschutzlter zu kontrollieren und zu reinigen.
Problem mögliche Ursache / Lösung
Gerät lässt sich nicht
einschalten. Akku ist völlig leer. Gerät ausschalten und Akku laden, Kapitel „Akku laden“.
Gerät lässt sich nicht
laden (LEDs blinken
nicht).
Netzteil ist nicht korrekt eingesteckt. Prüfen, ob Netzteilstecker und Netzteiladapter korrekt in
ihren Buchsen sitzen, Kapitel „Akku laden“.
Akku ist nicht korrekt in das Gerät eingesetzt. Netzteil trennen. Überprüfen, ob der Akku
korrekt im Gerät sitzt. Netzteil erneut anschließen.
Gerät nimmt kaum
Schmutz auf. Staubbehälter muss geleert oder Motorschutzlter und Staubbehälter müssen gereinigt werden, Kapitel „Gerät warten“.
Betriebsdauer ver- kürzt
sich zuneh- mend. Bürstwalze ist verschmutzt und muss gereinigt werden, Kapitel „Bürstwalze reinigen“.
Bürstwalze dreht
sich langsam oder
unregelmäßig.
Bürstwalze ist verschmutzt und muss gereinigt werden, Kapitel „Bürstwalze reinigen“.

10
142 x 208 mm
Bürstwalze und
LEDs schalten sich
selbstständig aus.
Es handelt sich hierbei um eine Sicherheitsfunktion, die einen Defekt an der Düse bei
verklemmter Bürstwalze verhindert.
Entweder ist die Bürstwalze verschmutzt und muss gereinigt werden, Kapitel „Bürstwalze
reinigen“ oder etwas hat sich in der Bürstwalze verklemmt, z.B. beim Absaugen eines
hochorigen Teppichs. Um die Abschaltung aufzuheben, schalten Sie den Staubsauger aus,
nehmen die Düse vom Saugrohr bzw. dem Handstaubsauger ab und entfernen eventuelle
Gegenstände, die die Bürstwalze blockieren. Nach erneutem Einschalten funktionieren
Bürstwalze und LEDs wieder wie gewohnt.
Servicehotline
Falls Sie das Problem anhand der Tabelle nicht beheben können, rufen Sie unsere Servicehotline
an (siehe Kontaktdaten im Anhang dieser Gebrauchsanleitung).
Ersatzteile und Zubehör
Ersatzteile oder Zubehör können bequem im Internet auf unserer Website http://www.severin.de unter dem Unterpunkt
„Service Center / Ersatzteil-Shop“ bestellt werden.
Artikelnummer Beschreibung
3604-048 Motorvorlter
3938-048 Bürstwalze für Bodendüse
5178-048 Bürstwalze für Polsterdüse
3607-048 Akku 22,2 V
Entsorgung und Garantie
Akku ausbauen
1. Schraube auf der Unterseite des Gerätes lösen.
2. Akku aus dem Akkufach ziehen.
Gerät und Akku separat entsorgen
Geräte und Akkus, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden!
Geräte und Akkus enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße
Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmenschen. Gerät und den ausgebauten Akku separat
zur Entsorgung an die entsprechenden Sammelstellen geben.
