K1000 - KR1000
NOTICE DE MISE EN OEUVRE
CARACTÉRISTIQUES TECHNIQUES
h x l x p
120 x 76 x 28 mm 0,7 kg 12/24V
AC/DC 110 mA
sortie
relais
= 2
30V DC - 2 A
125V AC - 0,5 A
entrée
bouton poussoir
= 2
1010
Relais 1 = 1000
Relais 2 = 10
65*
K1000K1000
1 mode de fonctionnement :
●CLAVIER À CODE
ATTENTION :
Chaque code doit être unique
KR1000KR1000
125 KHz125 KHz
(MARIN)(MARIN)
3 modes de fonctionnement :
●LECTEUR DE PROXIMITÉ
●LECTEUR DE PROXIMITÉ ou CODE
●LECTEUR DE PROXIMITÉ + CODE
ATTENTION :
dans ce cas, tous les utilisateurs doivent avoir 1 CODE et 1 BADGE DE PROXIMITE
0 - 99 s
-10+60°C
3 m de câble
DIMENSIONSDIMENSIONS
*IP 65 : Protection contre les poussières, pas de dépôts nuisibles. Protection contre les jets d’eau à la lance de toutes directions
ATTENTION : Veuillez respecter la polarité et la tension d’alimentation 12/24V AC/DC !
Lire attentivement cette notice avant mise en service et utilisation.
Utiliser ce matériel pour une application adaptée. Le fabricant n’est pas responsable des dommages éventuels causés par
une utilisation contraire aux dispositions de sécurité.
Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.
La mise en oeuvre est très simple, mais une manipulation correcte et un entretien approprié sont des conditions essentielles
pour garantir un fonctionnement parfait.
K1000 - KR1000K1000 - KR1000
K1000_NTALL (range)
vD_210301
1/20

RACCORDEMENT
*CM (Contact magnétique) : Si branchement d’un contact magnétique de porte sur cette entrée, en cas de
temporisation assignée au contrôle d’accès, celle-ci s’annule lorsque que la porte est à nouveau fermée.
Cellule photoélectrique d’autoprotection. Pour l’activer se référer à la page 10/20 "Autoprotection"
BP 1
= Bouton poussoir
Relais 1
BP 2
= Bouton poussoir
Relais 2
CM
= Contact
Magnétique*
MONTAGEMONTAGE
Ø6
Ø18
2/20
+
-
12-24V
AC/DC
Rouge
Noir
Brun
Jaune
Orange
Vert
BP1
BP2
CM
GND
NO 1
COM 1
NO 2
COM 2
NC 2
NC 1
Rose
Blanc
Violet
Gris
Vert clair
Bleu
Relais 1
Relais 2

RACCORDEMENT D’UNE GÂCHE ÉLECTRIQUE*
VERROUILLAGE À ÉMISSION
12-24V
AC/DC
+
-
C
NO
AC ou DC
+
-
+-
en option
*exemple
12-24V
AC/DC
RACCORDEMENT D’UN PORTAIL*
VERROUILLAGE À ÉMISSION
12-24V
AC/DC
+
-
C
NO
NO
C
NO
+-
en option
*exemple
12-24V
AC/DC
RACCORDEMENT D’UNE VENTOUSE ÉLECTROMAGNÉTIQUE*
VERROUILLAGE À RUPTURE
12-24 V DC
+
-
C
NC
NO
DC
+
-
+-
en option
*exemple
12-24V
AC/DC

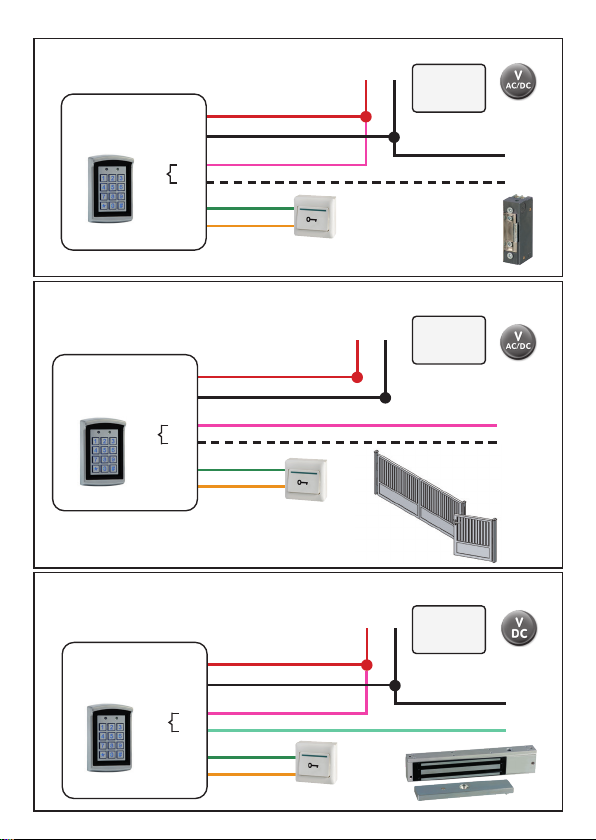

EXEMPLES DE CONFIGURATIONS
C
NO
C
NO
C
NO
GND
BP1
GND
BP1
GND
BP1
ALIMEN-
TATION
ALIMEN-
TATION
ALIMEN-
TATION
Rouge
Noir
Orange
Vert
Rose
Blanc
Rouge
Noir
Orange
Vert
Rose
Blanc
Rouge
Noir
Orange
Vert
Rose
Vert Clair
NO
3/20
idéal pour portails

Paramètres relais 1
1. Programmation d'un utilisateur (CARTE UNIQUEMENT)...................................... 5
2. Programmation d'un utilisateur (CARTE ou CODE)............................................... 5
3. Programmation d'un utilisateur (CARTE + CODE)................................................. 5
4. Temporisation du relais 1........................................................................................6
5. Supprimer un utilisateur du relais 1........................................................................ 6
6. Enregistrer des cartes en série...............................................................................6
Paramètres relais 2
7. Programmation d'un utilisateur (CARTE ou CODE)...............................................7
8. Temporisation du relais 2........................................................................................7
9. Supprimer un utilisateur du relais 2........................................................................ 7
Paramètres administrateurs
10.Changer le code maître.......................................................................................... 8
11. Créer une carte maître......................................................................................... 8
12. Modifier une carte maître..................................................................................... 8
13. Supprimer tous les utilisateurs............................................................................. 8
14. Retour réglage d'usine......................................................................................... 8
15. Restaurer le code maître d'origine ("1234" "1234")..............................................8
Paramètres réglages
16. Activation du buzzer............................................................................................. 9
17. Désactivation du buzzer....................................................................................... 9
18. Activation du retroéclairage des touches du clavier............................................. 9
19. Désactivation du retroéclairage des touches du clavier....................................... 9
20. OPTIONNEL : Modification du nombre de chiffres des codes............................10
21. Activation de l'autoprotection..............................................................................10
22. Désactivation de l'autoprotection........................................................................10
4/20
SOMMAIRE

5/20
PARAMÈTRES RELAIS 1
Programmation d’un utilisateur (CARTE UNIQUEMENT)
ATTENTION : Dans ce cas aucun code utilisateur n'est disponible !
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 000 Entrer la position
(de 001 à 999) Passer la carte une fois # #
E
Exemple
"1234" "1234" * 000 001
(pour utilisateur n°1) Passer la carte une fois # #
"1234" "1234" * 000 002
(pour utilisateur n°2) Passer la carte une fois # #
Programmation d’un utilisateur (CARTE ou CODE)
ATTENTION : Le code maître ne permet pas de déverrouiller l’accès !
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 001 Entrer la position
(de 001 à 999)
Passer la carte une fois
ou
Entrer un code une fois
# #
E
Exemple
"1234" "1234" * 001 001
(pour utilisateur n°1)
Passer la carte
ou
Entrer votre code
# #
"1234" "1234" * 001 002
(pour utilisateur n°2)
Passer la carte
ou
Entrer votre code
# #
Programmation d’un utilisateur (CARTE + CODE)
ATTENTION : Dans ce cas le relais 2 est inactif)
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 002 Entrer la position
(de 001 à 999)
Passer la carte une fois
et
Entrer un code une fois
# #
E
Exemple
"1234" "1234" * 002 001
(pour utilisateur n°1)
Passer la carte
et
Entrer votre code
# #
"1234" "1234" * 002 002
(pour utilisateur n°2)
Passer la carte
et
Entrer votre code
# #
Les codes ou cartes utilisateurs du relais 1 et 2 doivent être di󰀨érents les uns des autres
P = procédure à suivre // E = exemple
Code maître par défaut "1234" "1234"
1
2
3

6/20
Enregistrer des cartes en série
Cette fonction vous permet d’enregistrer une série de cartes à la suite
avec une incrémentation automatique des emplacements
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5 Étape 6
Code 2x
ou Carte
maître
* 901
Entrer la position
n°1
(de 001 à 999)
Entrer la position
n°2
(de 001 à 999)
Passez les cartes
l'une après l'autre,
1x
# #
E
Exemple
Enregistrement de 10 cartes à partir de la position 001
"1234"
"1234" * 901 001 010
Passez les 10
cartes l'une après
l'autre, 1x
# #
6
PARAMÈTRES RELAIS 1
Temporisation du relais 1
P
Étape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 1
Entrer la valeur (de 01 à 99 sec.)
ou
Entrer la valeur 00 (fonction bistable)
# #
E
Exemple
"1234" "1234" * 1
Entrer 05 (temporisation à 5 sec.)
ou
Entrer 00 (fonction bistable)
# #
Supprimer un utilisateur du relais 1
P
Étape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître Entrer la position
(de 001 à 999) Entrer * * # #
E
Exemple
"1234" "1234" 001
(pour l’utilisateur n°1) Entrer * * # #
"1234" "1234" 002
(pour l’utilisateur n°2) Entrer * * # #
P = procédure à suivre // E = exemple
Code maître par défaut "1234" "1234"
4
5

7/20
PARAMÈTRES RELAIS 2
Programmation d’un utilisateur (CARTE ou CODE)
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 4 Entrer la position
(de 00 à 09)
Passer la carte une fois
ou
Entrer un code une fois
# #
E
Exemple
"1234" "1234" * 4 00
(pour utilisateur n°1)
Passer la carte
ou
Entrer votre code
# #
"1234" "1234" * 4 01
(pour utilisateur n°2)
Passer la carte
ou
Entrer votre code
# #
Les codes ou cartes utilisateurs du relais 1 et 2 doivent être di󰀨érents les uns des autres
Temporisation du relais 2
P
Étape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 5
Entrer la valeur (de 01 à 99 sec.)
ou
Entrer la valeur 00 (fonction bistable)
# #
E
Exemple
"1234" "1234" * 5
Entrer 05 (temporisation à 5 sec.)
ou
Entrer 00 (fonction bistable)
# #
Supprimer un utilisateur du relais 2
P
Étape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 4 Entrer la position
(de 00 à 09) Entrer * * # #
E
Exemple
"1234" "1234" * 4 00
(pour l’utilisateur n°1) Entrer * * # #
P = procédure à suivre // E = exemple
Code maître par défaut "1234" "1234"
7
8
9

PARAMÈTRES ADMINISTRATEURS
8/20
Changer le code maître
ATTENTION : Le code maître ne permet pas de déverrouiller l’accès !
Pour des raisons de sécurité il est recommandé de modifier le code maître
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 3 Nouveau code deux fois # #
EExemple
"1234" "1234" * 3 Entrer votre code deux fois # #
Créer une carte maître
La carte maître vous permet de rentrer en programmation
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 7 Passer la carte une fois # #
EExemple
"1234" "1234" * 7 Passer la carte une fois # #
Modier une carte maître
PÉtape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 7 * * Passer la carte une fois # #
EExemple
"1234" "1234" * 7 * * Passer la carte une fois # #
P = procédure à suivre // E = exemple
Supprimer tous les utilisateurs
Tous les codes et les cartes utilisateurs sont supprimés
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 8 88 # #
EExemple
"1234" "1234" * 8 88 # #
Retour réglage d’usine
Cette manipulation efface tous les codes et cartes utilisateurs + la carte maître
et le code maître d’origine est restauré : "1234" "1234"
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 8 99 # #
EExemple
"1234" "1234" * 8 99 # #
Code maître par défaut "1234" "1234"
Restaurer le code maître d’origine ("1234" "1234")
(en cas de code maître oublié ou perdu)
PCouper l'alimentation du clavier. Appuyer sur #.
Maintenir cette touche appuyée 3 sec. pendant que l'on rebranche l'alimentation
10
11
12
13
14
15

9/20
PARAMÈTRES DE RÉGLAGES
Activation du buzzer
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 2 Entrer 03 # #
EExemple
"1234" "1234" * 2 03 # #
Désactivation du buzzer
Si le buzzer est désactivé, la LED orange de gauche le remplace
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 2 Entrer 04 # #
EExemple
"1234" "1234" * 2 04 # #
Activation du rétroéclairage des touches du clavier
Si le rétroéclairage est activé, les touches du clavier restent éclairées en permanence
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 2 Entrer 02 # #
EExemple
"1234" "1234" * 2 02 # #
Désactivation du rétroéclairage des touches du clavier
Si le rétroéclairage est désactivé, les touches du clavier s'éteignent après 30 secondes d'inactivité
Si le rétroéclairage est désactivé et le clavier en veille, l'appui sur une touche avant d'entrer un code n'est pas nécessaire
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 2 Entrer 01 # #
EExemple
"1234" "1234" * 2 01 # #
Remarque: Après 3 tentatives erronées consécutives (codes), le clavier sera bloqué durant 60
secondes. Aucune manipulation ne pourra être effectuée durant ces 60 secondes.
P = procédure à suivre // E = exemple
Code maître par défaut "1234" "1234"
16
17
19
18

!
10/20
PARAMÈTRES DE RÉGLAGES
OPTIONNEL : Modication du nombre de chiffres des codes (réglage usine = 4 chiffres)
ATTENTION : à modifier avant la première programmation d’un code, le cas échéant.
Une modification du nombre de chiffres efface tous les codes enregistrés !
PÉtape 1 Étape 2 Étape 3 Étape 4 Étape 5
Code 2x ou Carte maître * 9 04 Entrer la valeur (de 2 à 6) # #
E
Exemple
"1234" "1234" * 9 04 2 (nombre de chiffres = 2) # #
"1234" "1234" * 9 04 3 (nombre de chiffres = 3) # #
"1234" "1234" * 9 04 4 (nombre de chiffres = 4) # #
"1234" "1234" * 9 04 5 (nombre de chiffres = 5) # #
"1234" "1234" * 9 04 6 (nombre de chiffres = 6) # #
Si le nombre de chi󰀨res = 2, le code maître est "12""12"
Si le nombre de chi󰀨res = 3, le code maître est "123""123"
Si le nombre de chi󰀨res = 4, le code maître est "1234""1234"
Si le nombre de chi󰀨res = 5, le code maître est "12345""12345"
Si le nombre de chi󰀨res = 6, le code maître est "123456""123456"
Activation de l’autoprotection
Active le buzzer en cas d’arrachement
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 6 Entrer 02 # #
EExemple
"1234" "1234" * 6 02 # #
Désactivation de l’autoprotection
PÉtape 1 Étape 2 Étape 3 Étape 4
Code 2x ou Carte maître * 6 Entrer 01 # #
EExemple
"1234" "1234" * 6 01 # #
P = procédure à suivre // E = exemple
Code maître par défaut "1234" "1234"
20
21
22

www.sewosy.com Depuis la France : 0 891 89 95 97 (service 0,80€ / min + prix appel) -  From abroad: [phone]
Les indications, photographies, images ou schémas présents sur cette notice n’engagent pas la société SEWOSY et n’ont aucune valeur contractuelle
The informations, photographs, images, drawings contained in this leaet does not engage the responsibility of SEWOSY and have no contractual value
K1000 - KR1000
*IP 65 : Protection against intrusion of dust. Protection against low pressure water jets from any direction
WARNING: Make sure to observe correct polarity and input voltage: 12/24V AC/DC as specied!
Read carefully this user guide before activating and using. Use this equipment only for an adapted application.
The manufacturer cannot be held responsible for possible damage caused when usual security requirements are not fulfilled.
Mounting, maintenance and repair must be carried out by a skilled and authorized staff.
The commissioning is easy, but a correct handling and an appropriate maintenance are mandatory to keep the device
working perfectly.
DIMENSIONSDIMENSIONS
H x W x D
120 x 76 x 28 mm 0,7 kg 12/24V
AC/DC 110 mA
output
relays
= 2
30V DC - 2 A
125V AC - 0,5 A
input
exit button
= 2
1010
Relay 1 = 1000
Relay 2 = 10
65*
K1000K1000
1 operating mode :
●KEYPAD
ATTENTION :
each code has to be absolutely unique
KR1000KR1000
125 KHz125 KHz
(MARIN)(MARIN)
3 operating modes :
●STAND-ALONE PROXIMITY READER
●STAND-ALONE PROXIMITY or PIN CODE
●STAND-ALONE PROXIMITY + PIN CODE
ATTENTION :
in this case, all users must have 1 PIN CODE and 1 PROXIMITY CARD
K1000 - KR1000K1000 - KR1000
0 - 99 s
-10+60°C
3 m of cable
11/20
K1000_NTALL (range)
vD_210301
USER MANUAL
TECHNICAL DATA

Ø6
Ø18
MOUNTINGMOUNTING
CONNECTION
BP 1
= Exit Button
Relay 1
BP 2
= Exit Button
Relay 2
CM
= Door Magnet*
*Door magnet = Detection of door status. When someone opens the door and comes in, the door is closed.
The system will automatically detect the door status and lock the door, even though there is still a delay period.
Anti-tamper photocell. To activate the function, please refer to page 20/20 «Enable / Disable tamper function»
12/20
+
-
12-24V
AC/DC
Red
Black
Brown
Yellow
Orange
Green
BP1
BP2
CM
GND
NO 1
COM 1
NO 2
COM 2
NC 2
NC 1
Pink
White
Purple
Grey
Light Green
Blue
Relay 1
Relay 2

CONNECTION OF AN ELECTRIC STRIKE*
FAIL SECURE LOCKING
12-24V
AC/DC
+
-
C
NO
AC or DC
+
-
+-
optional
*example
12-24V
AC/DC
CONNECTION OF A GATE*
FAIL SECURE LOCKING
12-24V
AC/DC
+
-
C
NO
NO
C
NO
+-
optional
*example
12-24V
AC/DC
CONNECTION OF AN EM LOCK*
FAIL SAFE LOCKING
12-24 V DC
+
-
C
NC
NO
DC
+
-
+-
optional
*example
12-24V
AC/DC
EXAMPLES FOR TYPICAL WIRING CONFIGURATIONS
C
NO
C
NO
C
NO
GND
BP1
GND
BP1
GND
BP1
POWER
SUPPLY
POWER
SUPPLY
POWER
SUPPLY
Red
Black
Orange
Green
Pink
White
Red
Black
Orange
Green
Pink
White
Red
Black
Orange
Green
Pink
Light Green
NO
13/20
ideal for gates

Table of Contents
14/20
Relay 1 settings
1. Programming a user (CARD ONLY)..................................................................... 15
2. Programming a user (CARD or CODE)................................................................ 15
3. Programming a user (CARD + CODE)................................................................. 15
4. Time delay of relay 1............................................................................................ 16
5. Delete a user from relay 1.................................................................................... 16
6. Add cards in batches..............................................................................................16
Relay 2 settings
7. Programming a user (CARD or CODE)................................................................ 17
8. Time delay of relay 2.............................................................................................17
9. Delete a user from relay 2.....................................................................................17
Admin settings
10. Changing the master code................................................................................. 18
11. Creating a master card.......................................................................................18
12. Changing a master card..................................................................................... 18
13. Delete all users.................................................................................................. 18
14. Reset factory settings........................................................................................ 18
15. Restore the default master code ("1234" "1234")............................................... 18
Setting parameters
16. Activation of the buzzer...................................................................................... 19
17. Deactivation of the buzzer.................................................................................. 19
18. Activation of keypad backlight............................................................................19
19. Deactivation of keypad backlight........................................................................19
20. OPTIONAL: How to change the number of codes digits.................................... 20
21. Activation of the tamper function........................................................................ 20
22. Deactivation of the tamper function....................................................................20

15/20
The codes or users cards from relay 1 and 2 must be di󰀨erent from each other
RELAY 1 SETTINGS P = process to be followed // E = example
Default master code "1234" "1234"
Programming a user (CARD ONLY)
ATTENTION: In this case no user code is available!
P
Step 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 000 Enter the position
(from 001 to 999) Swipe the card once # #
E
Example
"1234" "1234" * 000 001
(for user n°1) Swipe the card once # #
"1234" "1234" * 000 002
(for user n°2) Swipe the card once # #
Programming a user (CARD or CODE)
ATTENTION: Please note that the master code doesn't unlock the door!
P
Step 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 001 Enter the position
(from 001 to 999)
Swipe the card once
or
Enter a code once
# #
E
Example
"1234" "1234" * 001 001
(for user n°1)
Swipe the card
or
Enter your code
# #
"1234" "1234" * 001 002
(for user n°2)
Swipe the card
ou
Enter your code
# #
Programming a user (CARD + CODE)
ATTENTION: In this case the relay 2 is in idle state (inactive)
P
Step 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 002 Enter the position
(from 001 to 999)
Swipe the card once
and
Enter a code once
# #
E
Example
"1234" "1234" * 002 001
(for user n°1)
Swipe the card
and
Enter your code
# #
"1234" "1234" * 002 002
(for user n°2)
Swipe the card
and
Enter your code
# #
1
2
3

16/20
Add cards in batches
This function allows to register cards in batches
with automatic adding of location slots
P
Step 1 Step 2 Step 3 Step 4 Step 5 Step 6
Code twice
or Master
card
* 901
Enter the first
position
(from 001 to 999)
Enter the second
position
(from 001 to 999)
Swipe the cards
one after the
other, 1x
# #
E
Example
Registration of 10 cards from the position 001
"1234"
"1234" * 901 001 010
Swipe the 10
cards one after
the other, 1x
# #
6
RELAY 1 SETTINGS P = process to be followed // E = example
Default master code "1234" "1234"
Time delay of relay 1
P
Step 1 Step 2 Step 3 Step 4
Code twice or Master card * 1
Enter the value (from 01 to 99 sec.)
or
Enter the value 00 (for bistable function)
# #
E
Example
"1234" "1234" * 1
Enter 05 (time delay at 5 sec.)
or
Enter 00 (for bistable function)
# #
Delete a user from relay 1
P
Step 1 Step 2 Step 3 Step 4
Code twice or Master card Enter the position
(from 001 to 999) Enter * * # #
E
Example
"1234" "1234" 001
(for user n°1) Enter * * # #
"1234" "1234" 002
(for user n°2) Enter * * # #
4
5

17/20
RELAY 2 SETTINGS P = process to be followed // E = example
Default master code "1234" "1234"
The codes or users cards from relay 1 and 2 must be di󰀨erent from each other
Programming a user (CARD or CODE)
P
Step 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 4 Enter the position
(from 00 to 09)
Swipe the card once
or
Enter a code once
# #
E
Example
"1234" "1234" * 4 00
(for user n°1)
Swipe the card
or
Enter your code
# #
"1234" "1234" * 4 01
(for user n°2)
Swipe the card
or
Enter your code
# #
Time delay of relay 2
P
Step 1 Step 2 Step 3 Step 4
Code twice or Master card * 5
Enter the value (from 01 to 99 sec.)
or
Enter the value 00 (for bistable function)
# #
E
Example
"1234" "1234" * 5
Enter 05 (time delay at 5sec.)
or
Enter 00 (for bistable function)
# #
Delete a user from relay 2
P
Step 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 4 Enter the position
(from 00 to 09) Enter * * # #
E
Example
"1234" "1234" * 4 00
(for user n°1) Enter * * # #
7
8
9

ADMIN SETTINGS
18/20
P = process to be followed // E = example
Default master code "1234" "1234"
Change the master code
ATTENTION: Please note that the master code doesn't unlock the door!
It is recommended to modify the master code for security reasons
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 3 New code twice # #
EExample
"1234" "1234" * 3 Enter your code twice # #
Create a master card
The master card allows to open the setup session
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 7 Swipe the card once # #
EExample
"1234" "1234" * 7 Swipe the card once # #
Change a master card
PStep 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 7 * * Swipe the card once # #
EExample
"1234" "1234" * 7 * * Swipe the card once # #
Delete all users
All user codes and cards will be removed
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 8 88 # #
EExample
"1234" "1234" * 8 88 # #
Return to factory settings
This operation removes all user codes + cards + master card
and restores factory settings: default code will be"1234" "1234"
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 8 99 # #
EExample
"1234" "1234" * 8 99 # #
Restore the default master code ("1234" "1234")
(in case of lost or forgotten master code)
PSwitch off the power supply from the keypad. Press # key
Keep it pressed for 3 seconds while powering the device again
10
11
12
13
14
15

19/20
Enable the buzzer
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 2 Enter 03 # #
EExample
"1234" "1234" * 2 03 # #
Disable the buzzer
If the buzzer is deactivated, the left orange LED replaces the buzzer's sound
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 2 Enter 04 # #
EExample
"1234" "1234" * 2 04 # #
Activating the key backlights
If backlight is activated, the keys on the keypad remain permanently backlit.
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 2 Enter 02 # #
EExample
"1234" "1234" * 2 02 # #
Disabling the key backlights
If backlight is disabled,the keys on the keypad will turn off after 30 sec. of inactivity
If backlight is disabled and the keypad is in standby, pressing a key before entering a code is not required
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 2 Enter 01 # #
EExample
"1234" "1234" * 2 01 # #
Remark: If three consecutive keyboard input errors occured, the keyboard will be locked for 60
seconds. Any keyboard operation is invalid within 60 seconds.
SETTINGS PARAMETERS P = process to be followed // E = example
Default master code "1234" "1234"
16
17
19
18

20/20
OPTIONAL: Changing the number of codes digits (factory setting = 4 digits)
ATTENTION: This modification must be done before the first programming of a code, if required
Changing the number of digits will delete all registered codes!
PStep 1 Step 2 Step 3 Step 4 Step 5
Code twice or Master card * 9 04 Enter the value (from 2 to 6) # #
E
Example
"1234" "1234" * 9 04 2 (number of digits = 2) # #
"1234" "1234" * 9 04 3 (number of digits = 3) # #
"1234" "1234" * 9 04 4 (number of digits = 4) # #
"1234" "1234" * 9 04 5 (number of digits = 5) # #
"1234" "1234" * 9 04 6 (number of digits = 6) # #
If the number of digits = 2, the master code is "12" "12"
If the number of digits = 3, the master code is "123" "123"
If the number of digits = 4, the master code is "1234" "1234"
If the number of digits = 5, the master code is "12345" "12345"
If the number of digits = 6, the master code is "123456" "123456"
Enable the tamper function
This function activates the buzzer in case of tear-off attempt
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 6 Enter 02 # #
EExample
"1234" "1234" * 6 02 # #
Disable the tamper function
PStep 1 Step 2 Step 3 Step 4
Code twice or Master card * 6 Enter 01 # #
EExample
"1234" "1234" * 6 01 # #
SETTINGS PARAMETERS P = process to be followed // E = example
Default master code "1234" "1234"
!
20
21
22
