Sewosy K1000 User manual

Sous réserve de modifications techniques !
13b rue Saint-Exupéry - ZA de l’Aérodrome - CS20152 - FR-67503 HAGUENAU CEDEX www.sewosy.com
Tél. [phone] Fax + 33 (0)3 90 59 02 19
K1000 - KR1000 - KRN1000
ST_K_RANGE_E_170905
NOTICE DE MISE EN OEUVRE
CARACTÉRISTIQUES TECHNIQUES
h x l x p
120 x 76 x 28 mm
165 x 45 x 22mm
0,7 kg
0,6 kg
12/24V
AC/DC 110 mA
sortie
relais
= 2
30V DC - 2 A
125V AC - 0,5 A
entrée
bouton poussoir
= 2
1010
Relais 1 = 1000
Relais 2 = 10
65*
K1000
1 mode de fonctionnement :
●CLAVIER A CODE
ATTENTION :
Chaque code doit être unique
KR1000
KRN1000
125 KHz
(MARIN)
3 modes de fonctionnement :
●LECTEUR DE PROXIMITÉ
●LECTEUR DE PROXIMITÉ ou CODE
●LECTEUR DE PROXIMITÉ + CODE
ATTENTION :
dans ce cas, tous les utilisateurs doivent avoir 1 CODE et 1 BADGE DE PROXIMITE
0 - 99 s
-10+60°C
DIMENSIONS
*IP 65 : Protection contre les poussières, pas de dépôts nuisibles. Protection contre les jets d’eau à la lance de toutes directions
ATTENTION : Veuillez respecter la polarité et la tension d’alimentation 12/24V AC/DC !
Lire attentivement cette notice avant mise en service et utilisation.
Utiliser ce matériel pour une application adaptée. Le fabricant n’est pas responsable des dommages éventuels causés par
une utilisation contraire aux dispositions de sécurité.
Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.
La mise en oeuvre est très simple, mais une manipulation correcte et un entretien approprié sont des conditions essentielles
pour garantir un fonctionnement parfait.
K1000 - KR1000 KRN1000
1/24

RACCORDEMENT
*CM (Contact magnétique) : Si branchement d’un contact magnétique de porte sur cette entrée, en cas de
temporisation assignée au contrôle d’accès, celle-ci s’annule lorsque que la porte est à nouveau fermée.
Cellule photoélectrique d’autoprotection. Pour l’activer se référer à la page 8/24 "Autoprotection"
2/24
BP 1
= Bouton poussoir
Relais 1
BP 2
= Bouton poussoir
Relais 2
CM
= Contact
Magnétique*
= Sonnette*
* Voir fonction
sonnette
en page 8/24

MONTAGE Ø6
Ø18
Ø6
Ø15
+
-
12-24V
AC/DC
Rouge
Noir
Brun
Jaune
Orange
Vert
BP1
BP2
CM
GND
NO 1
COM 1
NO 2
COM 2
NC 2
NC 1
Rose
Blanc
Violet
Gris
Vert clair
Bleu
Relais 1
Relais 2
Noir/Blanc
Brun/Blanc
Argent (écran)
Inutilisés

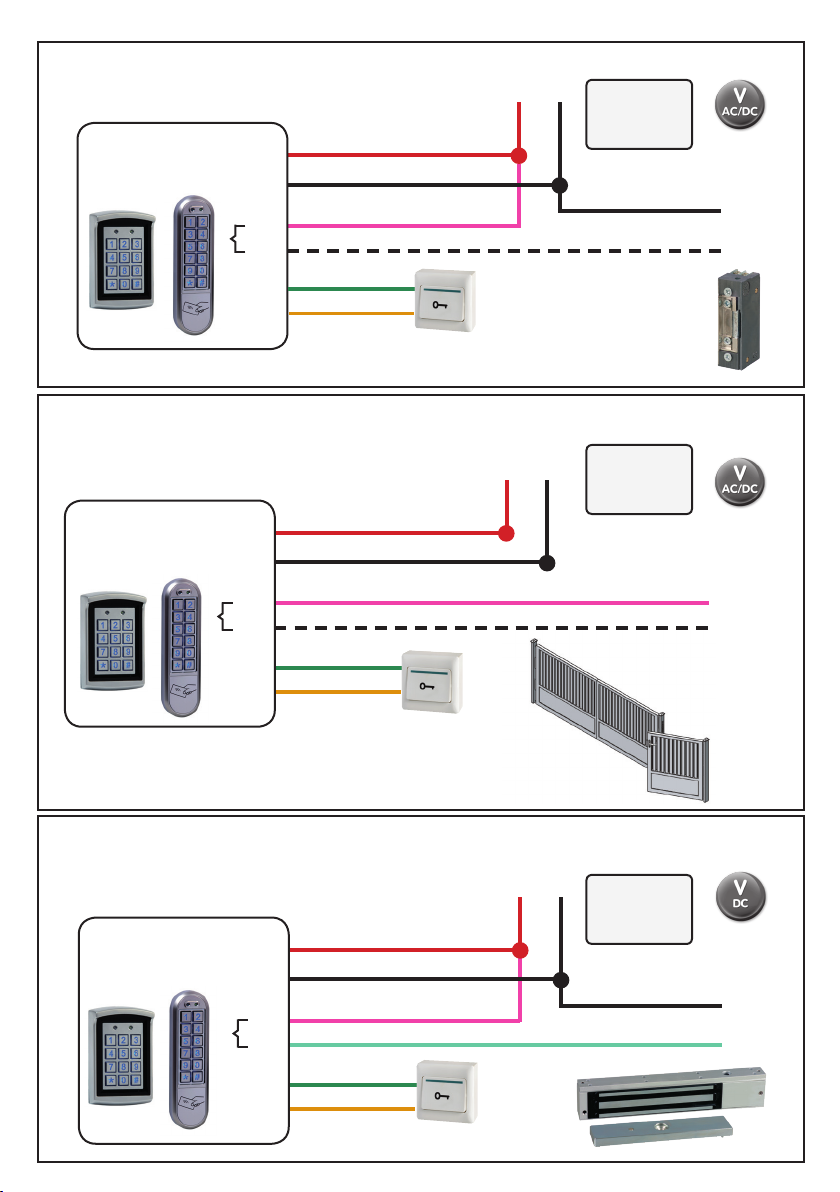

RACCORDEMENT D’UNE GÂCHE ELECTRIQUE*
VERROUILLAGE À ÉMISSION
12-24V
AC/DC
+
-
C
NO
AC ou DC
+
-
+-
en option
*exemple
12-24V
AC/DC
RACCORDEMENT D’UN PORTAIL*
VERROUILLAGE À ÉMISSION
12-24V
AC/DC
+
-
C
NO
NO
C
NO
+-
en option
*exemple
12-24V
AC/DC
RACCORDEMENT D’UNE VENTOUSE ÉLECTROMAGNÉTIQUE*
VERROUILLAGE À RUPTURE
12-24 V DC
+
-
C
NC
NO
DC
+
-
+-
en option
*exemple
12-24V
AC/DC
EXEMPLES DE CONFIGURATIONS
C
NO
C
NO
C
NO
GND
BP1
GND
BP1
GND
BP1
3/24
ALIMEN-
TATION
ALIMEN-
TATION
ALIMEN-
TATION
Rouge
Noir
Orange
Vert
Rose
Blanc
Rouge
Noir
Orange
Vert
Rose
Blanc
Rouge
Noir
Orange
Vert
Rose
Vert Clair
NO
idéal pour portails

4/24
PROGRAMMATION
Modication du nombre de chi󰀨res (codes)
Attention : à modier avant la première programmation d’un code (réglage usine = 4 chi󰀨res)
Entrer 2Xle code maître (code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 904 BIP long + LED droite orange clignotante
Entrer la valeur (Xcompris entre 2 et 6) BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Créer une carte maître
La carte maître vous permet de rentrer en programmation
Entrer 2Xle code maître (code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 7 LED droite orange clignotante + LED
gauche verte clignotante
Passer la carte 1 X BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Modier une carte maître
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 7 LED droite orange clignotante + LED
gauche verte fixe
Entrer ** BIP long + LED droite orange clignotante +
LED gauche verte fixe
Passer la carte 1 X BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Changer le code maître
Pour des raisons de sécurité il est recommandé de modier le code maître
permettrant de rentrer en programmation. Aucun code utilisateur ne peut être identique
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 3 LED droite orange clignotante
Entrer le nouveau code 2 X BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Restaurer le code maître d’origine (1234)
(en cas de code maître perdu ou oublié)
Couper l’alimentation du clavier.
Appuyer sur #. Maintenir cette touche appuyée 3 sec.
pendant que l’on rebranche l’alimentation
Les LED s’éteignent
BIP long + LED droite verte fixe
Une modication du nombre de chiffres efface tous les enregistrements
Si X= 2, le code maître est 12 Si X= 5, le code maître est 12345
Si X = 3, le code maître est 123 Si X= 6, le code maître est 123456
Si X= 4, le code maître est 1234
!

!Les codes ou cartes utilisateurs du relais 1 et 2 doivent être di󰀨érents
les uns des autres.
5/24
Ajouter un utilisateur
ATTENTION : Le code maître ne permet pas de déverrouiller la porte!
RELAIS 1 (de 001 à 999 utilisateurs) 
CARTE OU CODE
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 001 BIP long + LED droite orange fixe
Entrer la position de 001 à 999
(3 digits obligatoires)
LED gauche verte fixe
+ LED droite orange clignotante
si CARTE : Passer la carte 1 X
si CODE : Entrer un code 1 X BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
RELAIS 2 (de 00 à 09 utilisateurs) 
CARTE OU CODE
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 4 LED droite orange clignotante
Entrer la position de 00 à 09
(2 digits obligatoires)
LED gauche verte fixe
+ LED droite orange clignotante
si CARTE : Passer la carte 1 X
si CODE : Entrer un code 1 X BIP long + LED droite orange clignotante
Entrer # # LED droite verte fixe
CARTE ET CODE
(dans ce cas le relais 2 est inactif)
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 002 BIP long + LED droite orange fixe
Entrer la position de 001 à 999
(3 digits obligatoires)
LED gauche verte fixe
+ LED droite orange clignotante
Passer la carte 1Xet entrer un code 1 X BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe

6/24
Supprimer un utilisateur
RELAIS 1 (de 001 à 999 utilisateurs) 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer la position à 3 digits obligatoires
(de 001 à999)
LED gauche rouge fixe
+ LED droite orange clignotante
Entrer ** BIP long + LED gauche verte fixe
+ LED droite orange clignotante
Entrer # # LED droite verte fixe
RELAIS 2 (de 00 à 09 utilisateurs) 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 4 LED droite orange clignotante
Entrer la position à 2 digits obligatoires
(de 00 à 09)LED gauche rouge fixe
+ LED droite orange clignotante
Entrer ** BIP long + LED gauche verte fixe
+ LED droite orange clignotante
Entrer # # LED droite verte fixe
Supprimer tous les utilisateurs
Tous les codes et les cartes utilisateurs sont supprimés
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 888 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Retour réglage d’usine
Cette manipulation e󰀨ace tous les codes et cartes utilisateurs + la carte maître
et le code maître d’origine est restauré : 1234
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 899 BIP long + LED droite verte fixe
Entrer # # LED droite verte fixe

7/24
Temporisation des relais
RELAIS 1 (de 01 à 99 secondes) 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 1 LED droite orange clignotante
Entrer la valeur à 2 digits obligatoires (de 01 à99 sec.)
ou entrer 00 (fonction bistable) BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
RELAIS 2 (de 01 à 99 secondes) 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 5 LED droite orange clignotante
Entrer la valeur à 2 digits obligatoires (de 01 à99 sec.)
ou entrer 00 (fonction bistable) BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Buzzer
Si le buzzer est désactivé, la LED orange de gauche le remplace
ACTIVER 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 203 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
DESACTIVER 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 204 Flash orange LED gauche
+ LED droite orange fixe
Entrer # # Flash orange LED gauche
+ LED droite verte fixe

8/24
Autoprotection
Active le buzzer en cas d’arrrachement
ACTIVER 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 6 LED droite orange clignotante
Entrer 02 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
DESACTIVER 
Entrer 2Xle code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 6 LED droite orange clignotante
Entrer 01 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Fonction sonnette
Si la fonction sonnette est activée,
les cartes et codes programmés ne sont plus fonctionnels sur le relais 2.
Cette fonction permet le remplacement d’une sonnette.
Pour sonner appuyer sur la touche *
ACTIVER 
Entrer 2 X le code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 2 LED droite orange clignotante
Entrer 02 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
DESACTIVER 
Entrer 2 X le code maître ou passer la carte maître 1 X
(code maître d’origine : 1234) BIP long + LED droite orange fixe
Entrer * 2 LED droite orange clignotante
Entrer 01 BIP long + LED droite orange fixe
Entrer # # LED droite verte fixe
Remarque:Après 5 tentatives erronées consécutives (codes), le clavier sera bloqué durant 60
secondes. Aucune manipulation ne pourra être effectuée durant ces 60 secondes.


Technical changes reserved!
13b rue Saint-Exupéry - ZA de l’Aérodrome - CS20152 - FR-67503 HAGUENAU CEDEX www.sewosy.com
Tel. [phone] Fax + 33 (0)3 90 59 02 19
K1000 - KR1000 - KRN1000
ST_K_RANGE_E_170905
USER MANUAL
H x W x D
120 x 76 x 28 mm
165 x 45 x 22 mm
0,7 kg
0,6 kg
12/24V
AC/DC 110 mA
output
relays
= 2
30V DC - 2 A
125V AC - 0,5 A
input
exit button
= 2
1010
Relay 1 = 1000
Relay 2 = 10
65*
K1000
1 operating mode :
●KEYPAD
ATTENTION :
each code has to be absolutely unique
KR1000
KRN1000
125 KHz
(MARIN)
3 operating modes :
●STAND-ALONE PROXIMITY READER
●STAND-ALONE PROXIMITY + PIN CODE
●STAND-ALONE PROXIMITY + PIN CODE
ATTENTION :
in this case, all users must have 1 PIN CODE and 1 PROXIMITY CARD
0 - 99 s
-10+60°C
*IP 65 : Protection against intrusion of dust. Protection against low pressure water jets from any direction.
ATTENTION : Make sure to observe correct polarity and input voltage: 12/24V AC/DC as specied!
Read carefully this user guide before activating and using. Use this equipment only for an adapted application.
The manufacturer cannot be held responsible for possible damage caused when usual security requirements are not fulfilled.
Mounting, maintenance and repair must be carried out by a skilled and authorized staff.
The commissioning is easy, but a correct handling and an appropriate maintenance are mandatory to keep the device wor-
king perfectly.
TECHNICAL DATA
DIMENSIONS
K1000 - KR1000 KRN1000
9/24

CONNECTION
*Door magnet = Detection of door status. When someone opens the door and comes in, the door is closed.
The system will automatically detect the door status and lock the door, even though there is still a delay period.
Anti-tamper photocell. To activate the function, please refer to page 16 «Anti-tamper function»
BP 1
= Exit Button
Relay 1
BP 2
= Exit Button
Relay 2
CM
= Door Magnet*
= Bell*
* Please refer to
Bell function
on page 16/24

MOUNTING Ø6
Ø18
Ø6
Ø15
+
-
12-24V
AC/DC
Red
Black
Brown
Yellow
Orange
Green
BP1
BP2
CM
GND
NO 1
COM 1
NO 2
COM 2
NC 2
NC 1
Pink
White
Purple
Grey
Light Green
Blue
Relay 1
Relay 2
Black/White
Brown/White
Silver (shield)
Unused
10/24

11/24
CONNECTION OF AN ELECTRIC STRIKE*
FAIL SECURE LOCKING
12-24V
AC/DC
+
-
C
NO
AC or DC
+
-
+-
optional
*example
12-24V
AC/DC
CONNECTION OF A GATE*
FAIL SECURE LOCKING
12-24V
AC/DC
+
-
C
NO
NO
C
NO
+-
optional
*example
12-24V
AC/DC
CONNECTION OF AN EM LOCK*
FAIL SAFE LOCKING
12-24 V DC
+
-
C
NC
NO
DC
+
-
+-
optional
*example
12-24V
AC/DC
EXAMPLES FOR TYPICAL WIRING CONFIGURATIONS
C
NO
C
NO
C
NO
GND
BP1
GND
BP1
GND
BP1
POWER
SUPPLY
POWER
SUPPLY
POWER
SUPPLY
Red
Black
Orange
Green
Pink
White
Red
Black
Orange
Green
Pink
White
Red
Black
Orange
Green
Pink
Light Green
NO
ideal for gates

12/24
SETTING MODE
Changing number of digits (codes)
Attention: this modication must be done before the rst programming of a code (factory setting = 4 digits)
Enter the master code 2 X (Default code is 1234) long BEEP + right LED will turn yellow
Enter * 904 long BEEP + right LED will flash yellow
Enter the digits (Xis from 2 to 6) long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Create a master card
The master card allows to open the setup session
Enter the master code 2 X (Default code is 1234) long BEEP + right LED will turn yellow
Enter * 7 right LED will flash yellow + left LED will
flash green
Swipe the card 1 X long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Changing a master card
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 7 right LED will flash yellow + left LED will
turn green
Enter ** long BEEP + right LED will flash yellow +
left LED will turn green
Swipe the card 1 X long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Changing a master code
It is recommended to modify the master code which allows to open the setup session for
security reasons.The user codes must be di󰀨erent from mastercode
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 3 right LED will flash yellow
Enter the new code 2 X long BEEP + right LED will turn yellow
Enter # # right LED will turn green
How to restore the default master code (1234)
(in case of lost or forgotten master code)
Switch off the power supply from the keypad
Press #key. Keep it pressed for 3 seconds while
powering the device again
all LEDs light off
long BEEP + right LED will turn green
!
Changing digit number erases all previous records!
If X= 2 the master code is 12 If X= 5 the master code is 12345
If X = 3 the master code is 123 If X= 6 the master code is 123456
If X= 4 the master code is 1234

13/24
!The codes or user cards from relay 1 and 2 must be di󰀨erent from each
other.
Add a user
ATTENTION: Please note that the master code don’t unlock the door!
RELAY 1 (from 001 to 999 users) 
CARD OR CODE
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 001 long BEEP + right LED will turn yellow
Enter the position from 001 to 999
(3 mandatory digits)
left LED will turn green
+ right LED will flash yellow
if CARD : Swipe the card 1 X
if CODE : Enter a code 1 X long BEEP + right LED will turn yellow
Enter # # right LED will turn green
RELAY 2 (from 01 to 09 users) 
CARD OR CODE
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 4 right LED will flash yellow
Enter the position from 01 to 09
(2 mandatory digits)
left LED will turn green
+ right LED will flash yellow
if CARD : Swipe the card 1 X
if CODE : Enter a code 1 X long BEEP + right LED will flash yellow
Enter # # right LED will turn green
CARD AND CODE
in this case the relay 2 is in idle state (inactive)
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 002 long BEEP + right LED will turn yellow
Enter the position from 001 to 999
(3 mandatory digits)
left LED will turn green
+ right LED will flash yellow
Swipe the card 1Xand enter a code 1 X long BEEP + right LED will turn yellow
Enter # # right LED will turn green

14/24
Delete one user
RELAY 1 (from 001 to 999 users) 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter the position (3 mandatory digits)
(from 001 to 999)
left LED will turn red
+ right LED will flash yellow
Enter ** long BEEP + left LED will turn green
+ right LED will flash yellow
Enter # # right LED will turn green
RELAY 2 (from 00 to 09 users) 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 4 right LED will flash yellow
Enter the position (2 mandatory digits)
(from 00 to 09)
left LED will turn red
+ right LED will flash yellow
Enter ** long BEEP + left LED will turn green
+ right LED will flash yellow
Enter # # right LED will turn green
Delete all users
All user codes and cards will be removed
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 888 long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Return to factory settings
This operation removes all user codes + cards + master card
and restores factory settings: default code will be 1234 again
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 899 long BEEP + right LED will turn green
Enter # # right LED will turn green

15/24
SETTING OF THE UNLOCKING TIME
RELAY 1 (from 01 to 99 seconds) 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 1 right LED will flash yellow
Enter the 2-digits value (mandatory): from 01 to 99 sec.
or enter 00 (for bistable function) long BEEP + right LED will turn yellow
Enter # # right LED will turn green
RELAY 2 (from 01 to 99 seconds) 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 5 right LED will flash yellow
Enter the 2-digits value (mandatory): from 01 to 99 sec.
or enter 00 (for bistable function) long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Buzzer
(If the buzzer is deactivated, the right yellow LED replaces the buzzer’s sound)
to ENABLE the buzzer 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 203 long BEEP + right LED will turn yellow
Enter # # right LED will turn green
to DISABLE the buzzer 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 204 left LED will flash yellow
+ right LED will turn yellow
Enter # # left LED will flash yellow
+right LED will turn green

16/24
Tamper function
This function activates the buzzer in case of tear-o󰀨 attempt
to ENABLE the tamper function 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 6 right LED will flash yellow
Enter 02 long BEEP + right LED will turn yellow
Enter # # right LED will turn green
to DISABLE the tamper function 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 6 right LED will flash yellow
Enter 01 long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Bell function
If the bell function is activated,
the programmed cards and codes will no longer be functional on relay 2.
This function could be used as a bell.
Press on * key to ring the bell.
to ENABLE the bell function 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 2 right LED will flash yellow
Enter 02 BIP long + LED droite orange fixe
Enter # # right LED will turn green
to DISABLE the bell function 
Enter the master code 2Xor swipe the master card 1 X
(Default code is 1234) long BEEP + right LED will turn yellow
Enter * 2 right LED will flash yellow
Enter 01 long BEEP + right LED will turn yellow
Enter # # right LED will turn green
Remark:If three consecutive keyboard input errors occured, the keyboard will be locked for 60
seconds. Any keyboard operation is invalid within 60 seconds.


Änderungen vorbehalten!
13b rue Saint-Exupéry - ZA de l’Aérodrome - CS20152 - FR-67503 HAGUENAU CEDEX www.sewosy.com
Tel. [phone] Fax + 33 (0)3 90 59 02 19
K1000 - KR1000 - KRN1000
ST_K_RANGE_E_170905
BEDIENUNGSANLEITUNG
TECHNISCHE DATEN
H x B x T
120 x 76 x 28 mm
165 x 45 x 22 mm
0,7 kg
0,6 kg
12/24V
AC/DC 110 mA
Relais
Ausgang
= 2
30V DC - 2 A
125V AC - 0,5 A
Druckknopf
Eingang
= 2
1010
Relais 1 = 1000
Relais 2 = 10
65*
K1000
1 Betriebsmodus:
●TÜRCODESYSTEM (TASTATUR)
ACHTUNG:
jeder Code ist ein Unikat
KR1000
KRN1000
125 KHz
(MARIN)
3 Betriebsmodus:
●BERÜHRUNGSLOSER KARTENLESER
● KARTENLESER oder TÜRCODESYSTEM
●BERÜHRUNGSLOSER KARTENLESER + CODE
ACHTUNG:
in diesem Fall müssen alle Benutzer 1 CODE und 1 BERÜHRUNGSLOSE KARTE besitzen
*IP 65 : staubdicht. Schutz gegen Strahlwasser.
ACHTUNG: Anschlußpolarität und Höhe der Betriebsspannung beachten (12/24V AC/DC)!
Vor der Inbetriebnahme, bitte diese Anleitung sorgfältig lesen. Dieses Material nur für vorgesehene Anwendungen einsetzen.
Der Hersteller leistet keine Gewähr für Schäden die durch fehlerhafte Montage oder nicht einhalten von Sicherheits-
vorschriften entstehen.
Die Montage, die Wartung und Reparaturen dürfen nur durch sachkundiges Personal durchgeführt werden.
Die Montage ist sehr einfach, aber eine korrekte Verarbeitung und ein entsprechender Unterhalt sind grundsätzliche Bedin-
gungen für eine einwandfreie Funktion.
0 - 99 s
-10+60°C
ABMESSUNGEN
K1000 - KR1000 KRN1000
17/24

18/24
ANSCHLUß
Fotozelle für Sabotagealarm. Um diese Funktion zu aktivieren, Siehe Seite 24/24 «Sabotagealarm»
BP 1
= Druckknopf
Relais 1
BP 2
= Druckknopf
Relais 2
CM
= Magnetkontakt*

MONTAGE Ø6
Ø18
Ø6
Ø15
+
-
12-24V
AC/DC
Rot
Schwarz
Braun
Gelb
Orange
Grün
BP1
BP2
CM
GND
NO 1
COM 1
NO 2
COM 2
NC 2
NC 1
Rosa
Weiß
Violett
Grau
Hell Grün
Blau
Relais 1
Relais 2
Schwarz/Weiß
Braun/Weiß
Silber (schirm)
Unnötig
= Klingel*
*Siehe
Klingeltaster
Funktion
Seite 24/24
*Magnetkontakt = Türzustandsanzeige. Falls jemand die Tür geöffnet hat und eingetreten ist, und diese danach
wieder geschlossen ist, detektiert das Gerät automatisch die Türposition und verriegelt die Tür.
Dies erfolgt obgleich eine Entriegelungszeit eingestellt wurde.

19/24
ARBEITSSTROM VERRIEGELUNG
MIT TÜRÖFFNER ANSCHLUß*
12-24V
AC/DC
+
-
C
NO
AC oder DC
+
-
+-
optional
*Beispiel
12-24V
AC/DC
ARBEITSSTROM VERRIEGELUNG
MIT AUSSENTOR ANSCHLUß*
12-24V
AC/DC
+
-
C
NO
NO
C
NO
+-
optional
*Beispiel
12-24V
AC/DC
RUHESTROM VERRIEGELUNG
MIT HAFTMAGNET ANSCHLUß*
12-24 V DC
+
-
C
NC
NO
DC
+
-
+-
optional
*Beispiel
12-24V
AC/DC
BEISPIELANSCHLUßKONFIGURATIONEN
C
NO
C
NO
C
NO
GND
BP1
GND
BP1
GND
BP1
NETZTEIL
Rot
Schwarz
Orange
Grün
Violett
Weiß
Rot
Schwarz
Orange
Grün
Violett
Weiß
Rot
Schwarz
Orange
Grün
Violett
Hell Grün
NO
für Tore geeignet
NETZTEIL
NETZTEIL

20/24
Änderung der Zi󰀨ernanzahl (Codes)
Achtung: diese Änderung muss vor der ersten Codeprogrammierung erfolgen (Werkeinstellung = 4 Zi󰀨ern)
2XMastercode eingeben (Ursprungsmastercode: 1234) langer PIEP Ton + rechte gelbe LED leuchtet
* 904 eingeben langer PIEP Ton + rechte gelbe LED blinkt
Neuer Wert eingeben (Xzwischen 2 und 6 begriffen) langer PIEP Ton + rechte gelbe LED leuchtet
# # eingeben rechte grüne LED leuchtet
Masterkarte kreieren
Die Masterkarte ermöglicht in den Programmiermodus zu gelangen
2XMastercode eingeben (Ursprungsmastercode: 1234) langer PIEP Ton + rechte gelbe LED leuchtet
*7eingeben rechte gelbe LED blinkt + linkse grüne LED
blinkt
1XKarte an den Leser halten langer PIEP Ton + rechte gelbe LED leuchtet
# # eingeben rechte grüne LED leuchtet
Masterkarte ändern
2XMastercode eingeben oder 1XMasterkarte an den
Leser halten (Ursprungsmastercode: 1234) langer PIEP Ton + rechte gelbe LED leuchtet
*7eingeben rechte gelbe LED blinkt + linkse grüne LED
leuchtet
** eingeben langer PIEP Ton + rechte gelbe LED blinkt
+ linkse grüne LED leuchtet
1XKarte an den Leser halten langer PIEP Ton + rechte gelbe LED leuchtet
# # eingeben rechte grüne LED leuchtet
Mastercode ändern
Der Mastercode ermöglicht in den Programmiermodus zu gelangen. Sicherheitshalber wird
empfohlen ihn zu ändern. Es darf kein Benutzercode identisch sein.
2XMastercode eingeben oder 1XMasterkarte an den
Leser halten (Ursprungsmastercode: 1234) langer PIEP Ton + rechte gelbe LED leuchtet
*3eingeben rechte gelbe LED blinkt
Neuer Code 2Xeingeben langer PIEP Ton + rechte gelbe LED leuchtet
# # eingeben rechte grüne LED leuchtet
PROGRAMMIERUNG
Eine Änderung der Ziffernanzahl löscht alle vorrige Speicherungen!
Falls X= 2, ist der Mastercode 12 Falls X= 5, ist der Mastercode 12345
Falls X = 3, ist der Mastercode 123 Falls X= 6, ist der Mastercode 123456
Falls X= 4, ist der Mastercode 1234
!
Wiederherstellung des Ursprungsmastercodes (1234)
(Falls der Mastercode vergessen oder verloren ging)
Stromzufuhr des Gerätes abschalten
Auf die Taste #3 Sek. anhaltend drücken, während die
Stromzufuhr wiederhergestellt wird
Alle LEDs löschen
langer PIEP Ton + rechte grüne LED leuchtet
