Shark DVD-SH02 User manual

Instrukcja obsługi u User Manual
MODEL: DVD-SH02
Przed oddaniem odtwarzacza do reklamacji proszę sprawdzić jakość nośnika DVD lub CD.
Porysowane albo źle nagrane płyty mogą powodować nieprawidłowe działanie urządzenia.
Najszybszą metodą rozwiązania wielu problemów jest kontakt z naszym serwisem.
tel: [phone] lub email: [e-mail]
od poniedziałku do piątku w godz. 9.00-17.00
Producent zastrzega sobie możliwość wprowadzenia zmian w specykację produktu bez uprzedzenia.
Aby zapewnić prawidłową obsługę sprzętu
zapoznaj się dokładnie z instrukcją
i zachowaj ją na przyszłość.
To ensure proper use of this product
please read this User Manual carefully
and keep this manual for future reference.
MPEG 4 & XviD & DVD

DVD-SH02 King
3
CECHY
 Odtwarzacz jest zgodny z następującymi formatami
medialnymi: DVD, Super VCD, VCD, CDDA, CD-
DVD, JEPG CD, WMA, MP3, MPEG-4, XviD.
 DVD pozwala na odtworzenie następujących forma-
tów (stereo/5.1). 2- lub 6-kanałowe wyjście analogo-
we dźwięku.
 Wyjściowy sygnał z odtwarzacza może być zmiksowa-
nym dźwiękiem z lewej lub prawej kolumny, może być
dźwiękiem stereo lub przestrzennym 6-kanałowym.
Konwerter dźwięku 96kHz/24 bit
 Dzięki 96kHz/24bitowemu konwerterowi cyfrowo-
analogowemu możliwe jest czytanie i dekodowanie
dysków Audio bez straty jakości.
Cyfrowo-analogowy konwerter wideo
10-Bit 27MHz
 Odtwarzacz wyposażony jest w 10-bitowy konwerter
video, cztery razy szybszy od standardowego 8-bi-
towego, czego rezultatem jest wolny od artefaktów,
krystalicznie czysty obraz wideo.
Automatyczna konwersja NTSC na PAL
 Odtwarzacz może odtwarzać zarówno dyski w sys-
temie NTSC jak i PAL automatycznie dostosowując
format do odbiornika telewizyjnego. Np. jeśli Twój
telewizor pracuje w standardzie NTSC i odtwarzasz
dysk PAL, DVD automatycznie przekonwertuje PAL
na sygnał NTSC rozpoznawalny przez twój telewizor.
Zoom x1,5, x2, x3
 Odtwarzacz wyposażony jest w opcję cyfrowego po-
większania obrazu w zależności od potrzeb użytkow-
nika x1,5, x2, x3.
Przyspieszone przewijanie do przodu
i tyłu na podglądzie z różnymi prędkościami
 Odtwarzacz ma możliwość przewijania na podglą-
dzie w przód i tył z jedną z następujących prędkości:
x2, x4, x6, i x8.
Zwolnione przewijanie do przodu i tyłu
na podglądzie z różnymi prędkościami.
 Odtwarzacz oferuje możliwość przewijania na pod-
glądzie i zwolnionych obrotach, w przód i tył, z jedną
z następujących prędkości: x1/2, x1/4 i x1/8.
 Kontrola dźwięku na analogowym wyjściu audio
za pomocą pilota.
W ZESTAWIE
Proszę sprawdzić, czy w opakowaniu znajdują się
następujące przedmioty. Jeśli nie, należy wymienić
opakowanie u sprzedawcy.
Odtwarzacz DVD
Pilot
Instrukcja obsługi � User Manual
MODEL: DVD-SH02
Przed oddaniem odtwarzacza do reklamacji proszę sprawdzić jakość nośnika DVD lub CD.
Porysowane albo źle nagrane płyty mogą powodować nieprawidłowe działanie urządzenia.
Najszybszą metodą rozwiązania wielu problemów jest kontakt z naszym serwisem.
tel: [phone] lub email: [email protected]om.pl
od poniedziałku do piątku w godz. 9.00-17.00
Producent zastrzega sobie możliwość wprowadzenia zmian w specy kację produktu bez uprzedzenia.
Aby zapewnić prawidłową obsługę sprzętu
zapoznaj się dokładnie z instrukcją
i zachowaj ją na przyszłość.
To ensure proper use of this product
please read this User Manual carefully
and keep this manual for future reference.
MPEG 4 & XviD & DVD
Niniejsza instrukcja

DVD-SH02 King
4
OSTRZEŻENIA
Proszę przeczytać wybierając dla odtwarzacza opty-
malne warunki pracy i ustawienia.
Upewnij się, że odtwarzacz podłączony zostanie do
gniazda z odpowiednim napięciem 220-240V. (odpowied-
nia cecha znajduje się na tylnej ściance urządzenia).
Kabel zasilający
Nie wieszaj i nie stawiaj żadnych przedmiotów na kablu
zasilającym, ponieważ narażasz się na porażenie prądem.
Wyciągnij wtyczkę z gniazdka, jeśli przez dłuższy czas nie
używasz urządzenia.
Użytkowanie i przechowywanie
 Nie zdejmuj obudowy narażając się na porażenie
prądem przy dotknięciu nieosłoniętych elementów
pod napięciem.
 Nie kładź na odtwarzaczu żadnych ciężkich przedmiotów.
Miejsce dla odtwarzacza
 Proszę nie umieszczać odtwarzacza w miejscach z:
– wibracjami
– wysoką wilgotnością
– słabą wentylacją
– bezpośrednim nasłonecznieniem
– krańcowo różnymi temperaturami
 Urządzenie może pracować jedynie w pozycji hory-
zontalnej.
 Nie umieszczaj urządzenia w silnym polu magne-
tycznym telewizora, radia, komputera czy głośników.
Skraplanie się pary wodnej
Podczas przenoszenia odtwarzacza z miejsca zimnego
w ciepłe lub odwrotnie wewnątrz odtwarzacza może skro-
plić się para wodna.
 Proszę odczekać 2 godziny z włączeniem odtwarza-
cza do prądu.
Czyszczenie odtwarzacza
Do czyszczenia panelu frontowego proszę stosować
czystą suchą szmatkę. Pozostałe miejsca proszę czyścić
używając miękkiej szmatki zwilżonej w detergencie.
W TROSCE O PŁYTĘ
Użytkowanie dysku
Proszę trzymać płytę tylko za jej krawędzie zewnętrzne
i wewnętrzne jak pokazano na obrazku poniżej. Nie należy
dotykać powierzchni dysku.
Nie należy naklejać na dysk nalepek, nie można go dra-
pać lub w inny sposób uszkadzać.
Podczas odtwarzania płyta nabiera zawrotnych prędko-
ści. Proszę nie używać płyt złamanych, pękniętych lub z
ubytkami, ponieważ może to uszkodzić odtwarzacz.
Czyszczenie płyty
Ślady palców i brud na powierzchni płyty mogą wpły-
wać ujemnie na odbicie światła czytnika i przez to samo,
na osłabienie sygnału. Im słabszy zaś sygnał tym gorsza
jakość oglądanego lmu czy słuchanej muzyki.
 Do przetarcia płyty proszę użyć suchej miękkiej
szmatki i rozpocząć czyszczenie od środka płyty.
 Jeśli płyta jest bardzo zabrudzona, proszę do czysz-
czenia użyć lekko zwilżonej szmatki, a następnie
powierzchnie płyty wytrzeć suchą.

DVD-SH02 King
5
 Proszę nie używać wszelkiego rodzaju czyszczą-
cych spryskiwaczy, benzyn, rozpuszczalników, pły-
nów antystatycznych i temu podobnych wynalazków,
ponieważ może to uszkodzić powierzchnię płyty.
Przechowywanie płyt
Proszę przechowywać płyty w ich pierwotnych opako-
waniach, dzięki czemu unikniemy ich złamania, wygięcia
i innych uszkodzeń mechanicznych. Nie należy wystawiać
płyt na działanie wysokich temperatur, dużej wilgotności
i bezpośredniego nasłonecznienia. Powyższe warunki
również mogą uszkodzić płytę.
Proszę starannie zapoznać się ze wszystkimi polece-
niami na etykiecie i obwolucie płyty.
TABELA ZGODNOŚCI CD
Odtwarzacz DVD może odtwarzać następujące formaty płyt:
PILOT
Aby, do obsługi odtwarzacza DVD skorzystać z pilo-
ta należy, usunąć przezroczystą folię chroniącą baterię.
Podczas wkładania baterii proszę zwracać uwagę na
oznaczenia plus i minus. W celu użycia, należy skierować
diodę pilota na sensor umieszczony na frontowym panelu
odtwarzacza.
Uwaga!
 Jeśli pilot nie jest używany przez dłuższy okres cza-
su, należy wyjąć ze środka baterię. Pozostawiona w
pilocie może skorodować.
 Proszę trzymać pilota z dala od wilgoci.
 Nie należy otwierać obudowy pilota.
 Do pilota należy używać tylko baterii typu AAA

DVD-SH02 King
6
LANGUAGE – Podczas odtwarzania płyty DVD ze
ścieżką dźwiękową w więcej niż dwóch językach , ten przy-
cisk wybiera, z jakim językiem odtwarzany jest lm
STANDBY – Włącza i wyłącza odtwarzacz
TIME – Pozwala na wprowadzenie czasu, od którego
ma się rozpocząć odtwarzanie lmu
ZOOM – Podczas odtwarzania powiększa wybrany
obszar
ANGLE – Zmienia kąt kamery, gdy na dysku nagrany
jest lm z różnymi kątami kamer
MUTE – Wycisza dźwięk
p – Służy do nawigacji po menu
TITLE – Otwiera menu lmu DVD
ENTER – Zatwierdza wybór
t – Służy do nawigacji po menu
q – Służy do nawigacji po menu
SETUP – Wyświetla ustawienia użytkownika
STOP – Zatrzymuje odtwarzanie
PLAY/PAUSE – Przy zatrzymanym odtwarzaniu, wci-
śniecie tego klawisza powoduje rozpoczęcie odtwarzania
płyty. Wciśnięcie podczas odtwarzania, wstrzymuje od-
twarzanie na stop-klatce. Ponowne wciśnięcie rozpoczyna
odtwarzanie w momencie, gdzie zostało ono wstrzymane
FWD uu – Szybko przewija w przód podczas odtwarzania
tt REV – Szybko przewija w tył podczas odtwarzania
YCbCr – Przełącza trybu video na YCbCr
N/P – Wybiera NTSC, PAL lub MULTI
SUBTITLE – Podczas odtwarzania DVD przycisk
pozwala na zmianę języka napisów pod lmem
PROG – Wyświetla okno dialogowe funkcji programo-
wania VCD/Audio CD i MP3
(0-9) – Służą do wyboru opcji, ścieżek i funkcji oraz
wpisania hasła
DISPLAY – Pokazuje na ekranie obecny status odtwa-
rzacza oraz uruchomione funkcje
PBC – Podczas odtwarzania formatu VCD włącza
i wyłącza „Playback Control (PBC)” – menu VCD (tylko
w wersji 2.0)
L/R – Służy do uzyskania sygnału mono z kanału lewe-
go, sygnału mono z kanału prawego oraz stereo podczas
odtwarzania CD AUDIO
u – Służy do nawigacji po menu
REPEAT – Powtarza wybrany rozdział z płyty lub całą
płytę
MENU – Umożliwia dostęp do menu i podmenu płyty
DVD (o ile takowe są na płycie)
A-B – Wyświetla scenę zawartą pomiędzy punktami:
początkowym „A” i końcowym „B”
SLOW – Uruchamia funkcję zwolnionego przewijania na
poglądzie w przód i w tył
STEP – Włącza opcję oglądania „klatka po klatce”
Itt PREV – Podczas odtwarzania powraca do po-
przedniego utworu lub rozdziału
uuI NEXT – Podczas odtwarzania, przechodzi do na-
stępnego utworu lub rozdziału
OPEN/CLOSE – Otwiera i zamyka kieszeń na pytę
MUTE – Wyłącza dżwięk
VOL (-) – Redukuje poziom dźwięku
VOL (+) – Zwiększa natężenie dźwięku

DVD-SH02 King
7
PANEL PRZEDNI
1. Przycisk POWER
– Włącza i wyłącza odtwarzacz
2. Okno wyświetlacza
– Wyświetla informacje o stanie i procesach
zachodzących w odtwarzaczu
3. Kieszeń na płytę
– Tu należy włożyć płytę
4. Przycisk PLAY
– Rozpoczyna proces odtwarzania
5. Przycisk PAUSE
– Wstrzymuje odtwarzanie
6. Przycisk STOP
– Zatrzymuje odtwarzanie
7. Przycisk PREV
– Poprzedni
8. Przycisk NEXT
– Następny
9. Przycisk OPEN/CLOSE
– Otwiera i zamyka tackę DVD
10. Czujnik pilota
– Odbiera impulsy z pilota
OKNO WYŚWIETLACZA
1. Symbol powiadomienia o włożeniu płyty.
2. Format - DTS (patrz str. 7 - rys. 1).
– Informuje, że wewnątrz czytnika jest płyta
w formacie DTS.
3. Numer ścieżki lub pliku.
– Niektóre płyty zawierają kilka plików medialnych.
Ten symbol powiadamia, który z nich jest aktu-
alnie odtwarzany. Pokazuje też nr odtwarzanej
ścieżki na płycie CD.
4. Formaty SVCD/CD/VCD (patrz str. 7 - rys. 2-4).
– Informuje, że wewnątrz czytnika znajduje się płyta
w formacie: SVCD, VCD lub CD.
5. Format - DVD (patrz str. 7 - rys. 5).
– Informuje, że wewnątrz czytnika jest płyta
w formacie DVD.
6. PBC dla płyt w formacie VCD (patrz str. 7 - rys.6).
– Informuje, że wewnątrz czytnika jest płyta
w formacie VCD z menu PBC.
7. Format MP3 (patrz str. 7 - rys.7).
– Informuje, że wewnątrz czytnika znajduje się płyta
z plikami w formacie MP3.
8. Czas odtwarzania/Pozostały czas odtwarzania.
– Wyświetla czas odtwarzania i pozostały czas
odtwarzania.
9. Symbol użycia analogowego wyjścia audio.
– Powiadamia o wykorzystaniu analogowego
wyjścia audio.

DVD-SH02 King
8
PANEL TYLNY
1. Cyfrowe wyjście optyczne
2. Analogowy sygnał dźwiękowy z dekodera 5.1
3. Component video
4. Wyście wideo
5. Wyjście SCART (EURO)
6. Cyfrowe wyjście koaksjalne audio
7. Wyjście S-Video
PODŁĄCZENIA
AUDIO I VIDEO
 Cyfrowe wyjście optyczne (OPTICAL)
Sygnał tożsamy z koaksjalnym, ale podany jako optycz-
ny. Przesyłany za pomocą światłowodu, mniej od elek-
trycznego podatny na zakłócenia.
 Analogowe wyjścia dźwięku systemu 5.1
Korzystając z opisów na poszczególnych gniazdach,
tu należy podłączyć system głośników 5.1 (kino domowe).
 Koaksjalne wyjście cyfrowe
Wyjście to służy do podania sygnału do zewnętrznego
dekodera DTS® lub Dolby® Digital
 Component video
(Y, Cb i Cr ) – Component Video służy do połączenia
telewizorów zaopatrzonych w takie wejścia. Chrominan-
cja i luminancja są rozdzielone i dostarczone oddzielnymi
kanałami.

DVD-SH02 King
9
 Wyjście SCART
Wyjście to służy do podłączenia telewizora wyposażo-
nego w wejście SCART
 Wyjście Video
To wyjście jest powszechnie używanym standardem
wyjścia wideo, wykorzystywanym przez większość współ-
czesnych odbiorników telewizyjnych i innych urządzeń
A/V. Podłączenie przez to wyjście nie wymaga dodatko-
wych ustawień.
 Wyjście S-Video
Dzięki wyjściu S-Video możliwe staje się podłączenie
odbiorników telewizyjnych i monitorów posiadających
wejście S-Video, a nie wyposażonych w inne wejścia. Aby
aktywować to wyjście należy w „PREFERENCES PAGE”/
„VIDEO OUTPUT” ustawić opcję S-VIDEO.
Uwaga! Kabel S-Video nie jest częścią zestawu.
USTAWIENIA WSTĘPNE
Wciśnij klawisz [SETUP] na pilocie, by w ten sposób
zainicjować opcję ustawień. Wyświetli się OSD (On-Scre-
en Display).
GENERAL SETUP
(ustawienia ogólne)
Masz do wyboru cztery opcje: ,PIC MODE, ANGLE
MARK, OSD LANG, CAPTIONS i SCR SAVER.
PIC MODE (ustawienia obrazu)

DVD-SH02 King
10
ANGLE MARK (kąt kamery)
Podczas odtwarzania scen nakręconych z różnych ka-
mer lub pod innym kątem kamery, w górnym rogu ekranu
pojawi się ikonka [KAMERA].
– Kiedy opcja ANGLE MARK jest aktywna (ON)
w OSD, ikona pozostanie tam do końca rozdziału
czy sceny.
– Jeśli jest wyłączona (OFF) w OSD po 3 sekundach
zniknie.
OSD LANGUAGE (język OSD)
Możesz wybrać język, w którym opisane są funkcje
OSD. Domyślnie ustawiony jest angielski.
CAPTIONS
Funkcja CAPTIONS pozwala na dekodowanie tekstu
bezpośrednio przez odtwarzacz DVD zamiast przez od-
biornik telewizyjny (ma to znaczenie tylko przy telewizo-
rach (NTSC).
SCREEN SAVER (wygaszacz)
Jeśli odtwarzacz DVD jest nieaktywny (nie wykonuje
żadnych funkcji) po minucie włącza się wygaszacz ekranu
przedłużający życie telewizora lub monitora.
UWAGA!
 Jeśli na ekranie przez bardzo długi okres czasu pozo-
stawimy wyświetlony dowolny obraz lub menu, może
to nieodwracalnie uszkodzić kineskop telewizora.

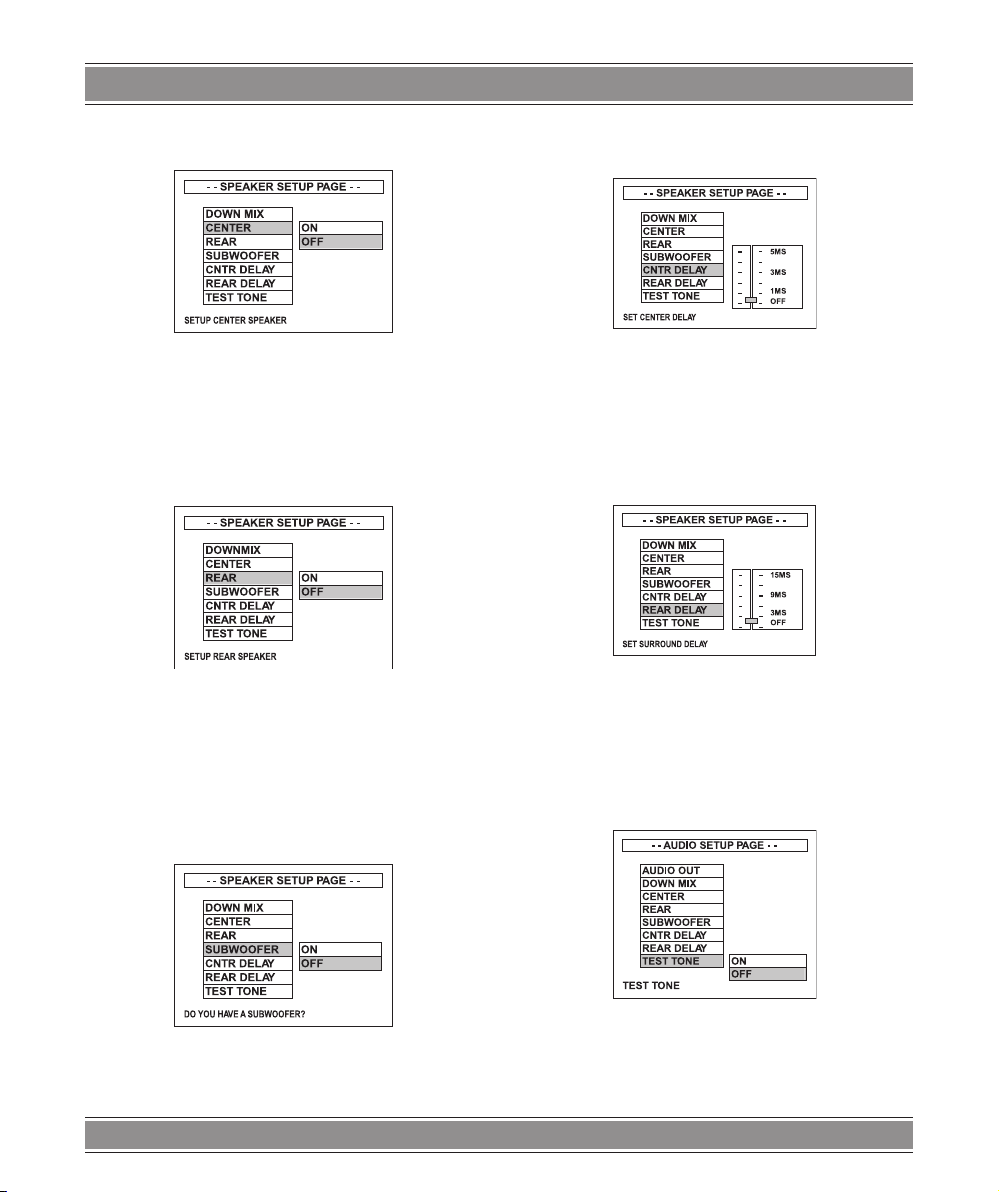

SPEAKER SETUP
(ustawienia głośników)
Opcja DOWN MIX
– LT/RT - Proszę podłączyć do odbiornika z wbu-
dowanym wzmacniaczem Dolby Pro-Logic lub do
wzmacniacza, by odczuć dźwięk Dolby Pro-Logic.
– STEREO - Należy ustawić tę opcję jeśli wykorzystu-
jemy wyjścia L/R.
– 5.1 CHANNEL - Wyłączenie funkcji DOWN MIX
automatycznie uaktywnia opcję 5.1.

DVD-SH02 King
11
CENTER (głośnik centralny)
Głośnikowi centralnemu możesz przyporządkować dwa
ustawienia ON i OFF. Ustawiając CENTER na ON, doda-
jesz opóźnienie.
REAR (głośniki tylne)
Głośnikom tylnym możesz przyporządkować dwa usta-
wienia ON i OFF. Ustawiając REAR na ON dodajesz opóź-
nienie.
SUBWOOFER
(głośnik niskotonowy)
Głośnikowi niskotonowemu możesz przyporządkować
dwa ustawienia ON i OFF. Ustawiając SUBWOOFER na
ON dodajesz opóźnienie.
CNTR DELAY
(opóźnienie głośnika centralnego)
Reguluje wielkość opóźnienia sygnału na wyjściu centralnym.
UWAGA!
 Proszę najpierw włączyć opcję (ON).
REAR DELAY
(opóźnienie głośników tylnych)
Reguluje wielkość opóźnienia sygnału na wyjściach
głośników tylnych.
UWAGA!
 Proszę najpierw włączyć opcję (ON).
TEST TONE (dźwięk testowy)
Dzięki tej opcji można w kolejności przetestować wszystkie
głośniki, poczynając od lewego przedniego, przez centralny,
prawy przedni, prawy tylny, kończąc na lewym tylnym.
UWAGA!
 Proszę najpierw wyłączyć opcję DOWN-MIX.

DVD-SH02 King
12
AUDIO SETUP
(ustawienia dźwięku)
Dostępnych jest tu pięć opcji:
SPDiF OUTPUT (wyjście audio)
Wybieramy, którym rodzajem wyjścia audio posyłamy
do zewnętrznego odbiornika sygnał dźwiękowy.
– SPDIF/RAW: - Ustawienie tej funkcji spowoduje
przykazanie sygnału na wyjście koaksjalne. Należy
je podłączyć do analogicznego wejścia w dekoderze
lub wzmacniaczu Dolby® Digital/DTS®.
– SPDIF/PCM: - Cyfrowe wyjście audio PCM (Pul-
se Code Modulation), które można podłączyć do
wzmacniacza z wbudowanym konwerterem sygnału
cyfrowego na analogowy. Jeśli włączymy tę opcję,
dodatkowo aktywne staną się dwa analogowe wyj-
ścia dźwięku na tylnej ściance wzmacniacza.
UWAGA!
 Analogowe i cyfrowe gniazda nie podają sygnału
równocześnie.
 Odtwarzacz jest wyposażony w funkcję konwertowa-
nia Dolby® Digital i MPEG® audio do formatu LPCM,
nie potrzeba więc żadnych dodatkowych dekoderów
żeby odtwarzać płyty CD.
PRO LOGIC (tryb działania)
Włączenie tej opcji PRO LOGIC powoduje uzyskanie
tzw. efektu dookólnego czyli pseudo 5.1 ze standardowe-
go sygnału stereo.
DUAL MONO (mono z dwóch głośników)
Ta opcja posiada cztery wartości. Można ustawić: STE-
REO, L-MONO (z dwóch głośników dobiega sygnał z lewe-
go kanału), R-MONO (analogicznie ale z prawego kana-
łu), L-MIX (z obu głośników dobiega przemieszany sygnał
z prawego i lewego kanału).
OPIS WYJŚĆ AUDIO
COMPRESSION (kompresja)
W odtwarzanych płytach bardzo różna jest dynami-
ka dźwięku. Między minimum, a maksimum (szeptem,
a wybuchem) jest czasami zbyt wielka przepaść, jak na
warunki domowe. Zmienić to można redukując tę prze-
strzeń za pomocą opcji DYNAMIC. Ustawieniem domyśl-
nym jest dźwięk bez kompresji (FULL).
UWAGA!
 Funkcja jest dostępna tylko na DVD nagranych w
Dolby Digital.
 Przestrzeń dynamiki dźwięku może być różna na
różnych DVD.

DVD-SH02 King
13
LINEAR PCM SETUP
(ustawienia PCM)
Ustawienie tej opcji używamy tylko w przypadku podłą-
czenia jednostki przez cyfrowe, koaksjalne wyjście audio.
Linear PCM OUT
– LPCM 48K - W ustawieniach PCM, 48K oznacza,
że maksymalne próbkowanie będzie się odbywało
z częstotliwością 48 kHz.
– LPCM 96K - Jeśli wybierzemy 96K, maksymalne
próbkowanie będzie odbywało się z częstotliwością
96kHz.
MISCELLANEOUS
Ustawienia pozwalające skongurować FONT SIZE
(Wielkość czcionki), DIVX SUB (tło pod napisami w DivX),
DIVX SUB COLOR (kolor napisów w lmach DivX), SUB
VLINE BREAK (łamanie zdań), BELL (dzwonek przy
otwieraniu tacki), SUB OFFSET (położenie napisów).
Font size (wielkość czcionki)
– SMALL - Ustawia małą czcionkę w lmacz z DiviX
– LARGE - Ustawia dużą czcionkę w lmach z DiviX
DIVX SUB (tło pod napisami w DivX)
– BACKGROUND OFF - wyłącza to pod napisami.
– BACKGROUND 1 - włącza półprzezroczyste tło pod
napisami.
– BACKGROUND 2 - włącza czarne to pod napisami.
DIVX SUB COLOR
(kolor napisów w lmach DivX)
– WHITE - ustawia białe napisy.
– YELLOW - ustawia żółte napisy.
SUB VLINE BREAK
(separator zdań w lmach DivX)
– VLINE BREAK OFF - wyłącza separator zdań.
– VLINE BREAK ON - włącza separator zdań.

DVD-SH02 King
14
BELL (dzwonek przy otwieraniu tacki)
– BELL OFF - wyłącza dzwonek.
– BELL ON - włącza dzwonek.
SUB OFFSET (położenie napisów
na ekranie w lmach DiviX)
– SUB OFFSET OFF - ustawia napisy w położeniu
środkowym.
– SUB OFFSET - 1 - ustawia napisy pooone wysoko.
– SUB OFFSET + 1 - ustawia napisy połoone nisko.
PREFERENCES
(ustawienia podstawowe)
Ustawienia podstawowe pozwalają nam skongurować:
TV DISPLAY (format obrazu), TV TYPE (sygnał TV), VI-
DEO OUTPUT(wyjście wideo), AUDIO (język dialogów),
SUBTITLE (język napisów), DISC MENU (język menu
lmu), PARENTAL (kontrola rodzicielska), PASSWORD
(hasło), DEFAULTS (ustawienia domyślne) i SMARTNAVI
(inteligentny wybór).
Funkcje te dostępne są tylko wówczas, gdy odtwa-
rzacz nie czyta płyty (poprzez dwukrotne wciśnięcie opcji
[STOP] i wywołanie GENERAL PAGE (strony głównej) za
pomocą klawisza [SETUP].
UWAGA!
 Pojedyncze wciśnięcie klawisza [STOP] tylko pauzu-
je odtwarzanie. Dwukrotne wciśnięcie - zatrzymuje.
TV DISPLAY - tylko dla DVD (format obrazu)
Format wyświetlanego obrazu zależny jest od ustawień
odtwarzacza, funkcji telewizora i jego możliwości.
– 16:9 Wide Screen (szeroki ekran) dla telewizorów
dostosowanych do funkcji „Wide Screen”.
– 4:3 Letter Box (LB) (koperta) u góry i u dołu ekranu
widoczne są czarne pasy.
– 4:3 Pan and Scan (PS) - obcięte zostają boki obrazu,
przez co „rozciągnięty” jest on na całym ekranie.
UWAGA!
 Formaty dostępne dla każdego lmu powinny być
spisane na odwrotnej stronie okładki płyty.
 Niektóre płyty DVD odzwierciedlając obraz ekranu
kinowego, zapisane są od razu w formacie 16:9,
a inne w standardowym 4:3. Jeszcze inne w obu
tych formatach z dostępną opcją Pan Scan. Jeśli
uaktywnimy opcję Pan Scan tryb wypełni ekran
telewizora 4:3 obcinając pasy z obu stron obrazu.

DVD-SH02 King
15
TV TYPE (sygnał TV)
– MULTI - Odtwarzacz sam wybiera system, w którym
zakodowana jest płyta.
– NTSC - Niezależnie od formatu płyty, ustawiony
został system NTSC.
– PAL - Niezależnie od formatu płyty, ustawiony został
system PAL.
UWAGA!
 Wciskając na pilocie klawisz [N/P] możesz wybrać
system pomiędzy: NTSC, PAL i MULTI.
VIDEO OUTPUT (wyjście wideo)
W zależności od wyjścia w Twoim telewizorze możesz
użyć różnych wyjść wideo.
W zależności od tego, którego z nich użyjesz (S-VIDEO
czy SCART) takie, musisz ustawić w opcji VIDEO
OUTPUT w “ustawieniach podstawowych”.
UWAGA!
 Wyjścia: SCART, VIDEO i S-VIDEO nie działają
jednocześnie.
AUDIO (język dialogów)
Opcja AUDIO to preferowane języki oglądanych lmów.
SUBTITLE (napisy)
Opcja SUBTITLE to preferowany język w jakim wyświe-
tlane są napisy pod lmem. Kiedy wybierzemy OFF wyłą-
czymy napisy.

DVD-SH02 King
16
DISC MENU (język menu lmu)
W tej opcji można zaznaczyć trzy preferowane języki
w jakich wyświetlane jest menu lmu.
PARENTAL (kontrola rodzicielska)
Ta funkcja ogranicza dzieciom dostęp do lmów zawie-
rających nieodpowiednie dla nich treści. Jest osiem pozio-
mów kontroli rodzicielskiej.
Jeśli chcesz zmienić poziom kontroli rodzicielskiej,
musisz wpisać hasło.
UWAGA!!!
 Wpisz 3308 – jeśli zapomniałeś hasła.
PASSWORD (hasło)
Hasło to liczba składająca się z czterech cyfr. Jeśli
chcesz zmienić hasło, wybierz CHANGE – jak pokazano
poniżej.
Musisz wpisać najpierw stare hasło, następnie nowe
i potwierdzić je wpisując ponownie.
UWAGA!!!
 Hasłem domyślnym są cyfry 3308.
DEFAULTS (ustawienia domyślne)
Jeśli wybierzesz RESET, wszystkie ustawienie powrócą
do domyślnych, czyli fabrycznych.

DVD-SH02 King
17
MENU EKRANOWE (OSD)
Tryby OSD w DVD
W czasie odtwarzania płyt DVD, OSD dostępne jest
w dwóch różnych trybach.
Tryb 1
Gdy naciśnięty zostanie przycisk [OPEN/CLOSE], OSD
wyświetli status naciśniętego przycisku oraz odpowiednie
logo.
Tryb 2
Pokazuje informacje o aktualnie odtwarzanym lmie.
– Gdy zostanie naciśnięty przycisk [DISPLAY] na pilo-
cie, OSD wyświetli na ekranie odpowiednie informa-
cje w kolejności pokazanej poniżej:
Pierwszy raz Drugi raz
Trzeci raz Czwarty raz
– Gdy ponownie zostanie naciśnięty przycisk
[DISPLAY] na pilocie, OSD zostanie wyłączone.
Tryby OSD w CD i VCD)
W czasie odtwarzanie płyt CD lub VCD OSD dostępne
jest w dwóch różnych trybach.
Tryb 1
W tym trybie OSD wyświetli status naciśniętego przyci-
sku i odpowiednie informacje dotyczące podjętych akcji.
Tryb 2
Pokazuje informacje o aktualnie odtwarzanym dysku.
PBC włączone(VCD 2.0 i wyższe):
– Gdy zostanie naciśnięty przycisk [DISPLAY] na pilo-
cie, OSD wyświetli na ekranie odpowiednie informa-
cje w kolejności pokazanej poniżej:
1. ODTWORZONO 2. POZOSTAŁO
Odtwarzanie VCD bez PBC i Audio CD:
1. ODTWORZONO 2. POZOSTAŁO
3. ODTWORZONO 4. POZOSTAŁO
– Gdy ponownie zostanie naciśnięty przycisk
[DISPLAY] na pilocie, OSD zostanie wyłączone.
PODSTAWOWE
CZYNNOŚCI
PRZY ODTWARZANIU
Przygotowanie:
– Jeśli używany jest telewizor, włącz go i wybierz
odpowiednie wejście Audio/Video (AV): S-Video,
SCART.
– Jeśli używane są głośniki, włącz najpierw wzmac-
niacz i upewnij się, że wszystkie wyjścia dźwięku
podłączone są prawidłowo.

DVD-SH02 King
18
Rozpoczęcie odtwarzania
1. Włącz odtwarzacz.
2. Naciśnij przycisk [OPEN/CLOSE]
aby wysunąć tackę.
3. Połóż dysk na tacce i upewnij się,
że leży on prawidłowo.
4. Naciśnij przycisk [PLAY/PAUSE]
lub [OPEN/CLOSE] aby rozpocząć odtwarzanie.
UWAGA!
 Gdy odtwarzany jest dysk DVD pewne opcje menu
i odtwarzania są dostępne.
 Gdy używasz VCD z PBC, menu PBC zostanie
wyświetlone na ekranie. Możesz je wyłączyć naci-
skając przycisk PBC – dysk zostanie odtworzony
natychmiast.
 Jeśli dysk VCD nie posiada PBC, otworzony zosta-
nie natychmiast po włożeniu.

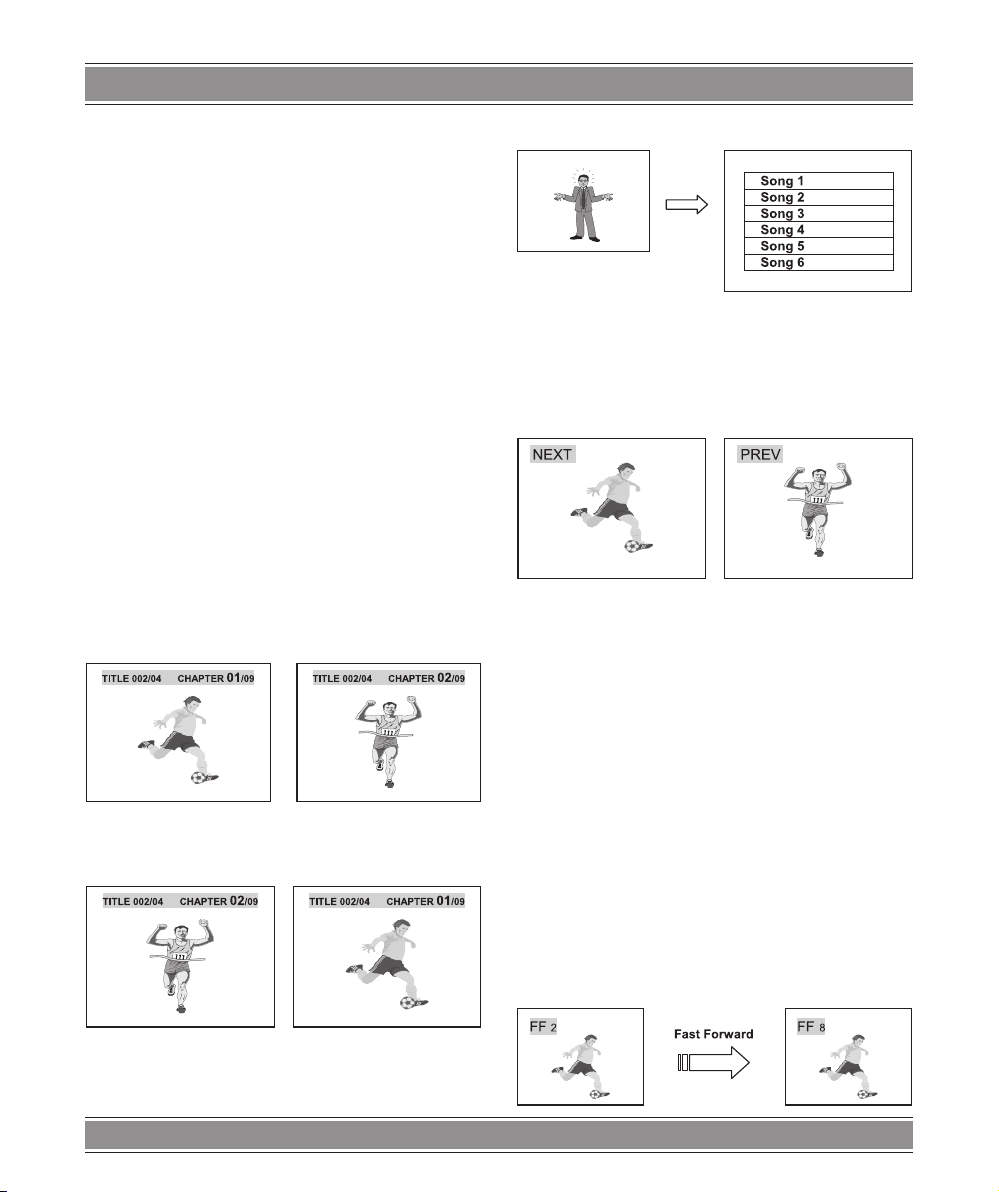

Pominięcie sceny
Odtwarzanie DVD
– Naciśnij przycisk [NEXT], aby przejść do następnej
sceny.
Przed wciśnięciem klawisza [NEXT] Po wciśnięciu klawisza [NEXT]
– Naciśnij przycisk [PREV], aby przejść do początku
sceny lub do poprzedniej sceny.
Przed wciśnięciem klawisza [PREV] Po wciśnięciu klawisza [PREV]
Odtwarzanie VCD/ Audio CD
– PBC włączone(VCD 2.0 i wyższe):
Naciśnij przycisk [NEXT] lub [PREV], aby przejść
do menu PBC.
ODTWARZANE VCD PBC MENU
UWAGA!
 Odtwarzanie jest zatrzymywane po naciśnięciu
przycisku [NEXT] lub [PREV].
PBC wyłączone lub odtwarzany jest dysk Audio.
– Naciśnij przycisk [NEXT] lub [PREV] aby przejść do
następnej lub poprzedniej ścieżki VCD lub Audio CD,
UWAGA!
 PBC: Play Back Control (kontrola odtwarzania).
Ta funkcja dostępna jest tylko dla dysków Video-CD
w wersji 2.0 lub wyższej. Menu PBC może się różnić
w zależności od dysku. W takich wypadkach skon-
sultuj się z instrukcją załączoną do dysku.
Szybkie „przewijanie” z podglądem
Przyciski [FWD] i [REV] pozwalają na „przewijanie” lmu
z podglądem.
Odtwarzanie DVD
– Gdy zostanie naciśnięty przycisk [FWD] lub [REV],
szybkość odtwarzania zmieniać się będzie w cyklach
x 2 Æ 4 Æ 6 Æ 8 Æ PLAY (normalna prędkość) Æ 2...
uu2 uu8

DVD-SH02 King
19
tt2 tt8
– Gdy w czasie szybkiego podglądu zostanie naciśnię-
ty przycisk [PLAY/PAUSE], odtwarzanie powróci
do normalnego trybu.
Odtwarzanie VCD/Audio CD
– Gdy naciśnięty zostanie przycisk [FWD] lub [REV]
prędkość odtwarzania zmieniać się będzie w cyklach
x 1 Æ 2 Æ 3 Æ 4 Æ PLAY (normalna prędkość) Æ 1...
uu1 uu4
– Gdy w czasie szybkiego podglądu zostanie naciśnię-
ty przycisk [PLAY/PAUSE], odtwarzanie powróci
do normalnego trybu.
UWAGA!
 W czasie szybkiego odtwarzania obraz może być
wyświetlany z zakłóceniami.
 Gdy w czasie szybkiego odtwarzania do przodu
odtwarzacz napotka koniec ścieżki/lmu, powróci
do normalnego odtwarzania.
 Gdy w czasie szybkiego odtwarzania do tyłu odtwa-
rzacz napotka początek ścieżki/lmu, powróci
do normalnego odtwarzania.
Zwolnione odtwarzanie
Odtwarzanie DVD
– Gdy zostanie naciśnięty przycisk [SLOW], szybkość
odtwarzania zmieniać się będzie w cyklach: do przo-
du
|
u2 Æ
|
u4 Æ
|
u8 i następnie do tyłu t
|
2 Æ
t
|
4 Æ t
|
8 ....
|
u 2
|
u 8
t
|
2 t
|
8
– Gdy w czasie szybkiego podglądu zostanie naciśnię-
ty przycisk [PLAY/PAUSE] odtwarzanie powróci
do normalnego trybu.
Odtwarzanie VCD/ Audio CD
– Gdy zostanie naciśnięty przycisk [SLOW], szybkość
odtwarzania zmieniać się będzie w cyklach
|
u1 Æ
|
u2 Æ
|
u3 Æ PLAY (normalne odtwarzanie) Æ
|
u1 ...
|
u 1
|
u 3
– Gdy w czasie szybkiego podglądu zostanie naciśnię-
ty przycisk [PLAY/PAUSE], odtwarzanie powróci
do normalnego trybu.
UWAGA!
 W czasie wolnego odtwarzania ścieżka audio jest
wyciszona.
Zatrzymywanie odtwarzania
Odtwarzanie DVD
Po naciśnięciu przycisku [STOP] odtwarzacz zatrzyma
odtwarzanie. Aby całkowicie zatrzymać lm należy naci-
snąć [STOP] dwa razy.
UWAGA!
 Kiedy odtwarzacz jest dłuższy czas nie używany, wyj-
mij z niego dysk i wyłącz go przyciskiem [POWER] .
Odtwarzanie VCD/Audio CD
– PBC włączone (VCD 2.0 i wyższe): Gdy odtwarzanie
zostanie zakończone DVD powróci do menu PBC.
ODTWARZANE MENU VCD PBC

DVD-SH02 King
20
UWAGA!
 W czasie odtwarzanie niektórych dysków, może się
zdarzyć, że niektóre przyciski funkcyjne będą praco-
wać inaczej niż jest to opisane w instrukcji. W takim
wypadku należy zapoznać się z instrukcjami wy-
świetlanymi na ekranie w czasie odtwarzania takiego
dysku. Na innych płytach przyciski będą dalej działać
poprawnie.
 Gdy PBC jest włączone, nawet [STOP] na niektó-
rych dyskach nie powróci do menu PBC. Na ekranie
ukaże się wtedy ikona dłoni.
– PBC wyłączone lub Audio CD: Naciśnij [STOP], aby
zatrzymać odtwarzanie, gdy PBC jest wyłączone lub
odtwarzana jest płyta audio.
Zaawansowane
funkcje odtwarzania
Odtwarzanie z powtórkami
Powtarzanie tytułu/sceny
Gdy przycisk [REPEAT] zostanie naciśnięty, włączo-
ny zostanie tryb powtórki. OSD wyświetli komunikaty
w cyklu za każdym naciśnięciem “CHAPTER REPEAT ON”,
“TITLE REPEAT ON”, and “REPEAT OFF”.
– CHAPTER REPEAT (powtarzanie sceny) - Po-
zwala na powtórzenie sceny dla dysku DVD lub
ścieżki audio czy VCD.
– TITLE REPEAT (powtarzanie tytułu) - Pozwala
na powtórzenie całego tytułu dla dysku DVD lub pły-
ty audio czy VCD.
– REPEAT OFF (powtórka wyłączona) - Wraca do
normalnego odtwarzania.
A-B (powtarzanie o punktu A do B)
Możliwe jest powtórzenie dowolnego wycinka ścieżki
lub sceny:
1. Naciśnij [A-B] w czasie odtwarzania aby zaznaczyć
punkt A. OSD wyświetli komunikat “A TO B SET A “.
2. Naciśnij [A-B] ponownie aby zaznaczyć punkt A.
OSD wyświetli komunikat “A TO B SET B “ i zacznie
powtarzać wybrany fragment.
3. Naciskając [A-B] ponownie powracasz do normalne-
go odtwarzania. OSD wyświetli komunikat “A TO B
CANCELLED”.
PUNKT A PUNKT B
Zaprogramowane odtwarzanie
Funkcja programowego odtwarzania dostępna jest tylko
dla dysków Audio CD lub VCD (PBC wyłączone).
Ustawianie programu
1. Naciśnij przycisk [PROG] aby zaprogramować
ścieżki. Odtwarzanie musi być zatrzymane.
2. Używając przycisków oznaczonych numerami
zacznij programowanie utworów.
Na przykład:
 Aby zaprogramować ścieżki 2, 4, 6 po prostu wciśnij
jeden, po drugim przyciski [2], [4], [6].
– Numery większe niż 10 wpisuje się używając wcze-
śniej [+10]. Na przykład 22 uzyskujesz wciskając
dwukrotnie klawisz [+10] i klawisz [2].
UWAGA!
 Maksymalna pojemność pamięci programu to 99
ścieżek.
Uruchamianie/zatrzymywanie
odtwarzania programowego
– Naciśnij przycisk [PLAY/PAUSE], aby uruchomić
odtwarzanie w trybie programowym.
– Naciśnij [STOP], aby zatrzymać odtwarzanie. Naci-
śnięcie przycisku [PROG], resetuje kolejność utwo-
rów, aby wyjść z trybu Program naciśnij ponownie
[PROG].
– W czasie odtwarzania przyciski [NEXT] i [PREV]
pozwalają na przechodzenie między zaprogramowa-
nymi ścieżkami.
Menu wyboru tytułów (tylko DVD)
Niektóre dyski DVD mają zakodowane specjalne menu
wyboru tytułów. Ta funkcja będzie działać tylko z takimi
właśnie dyskami.
