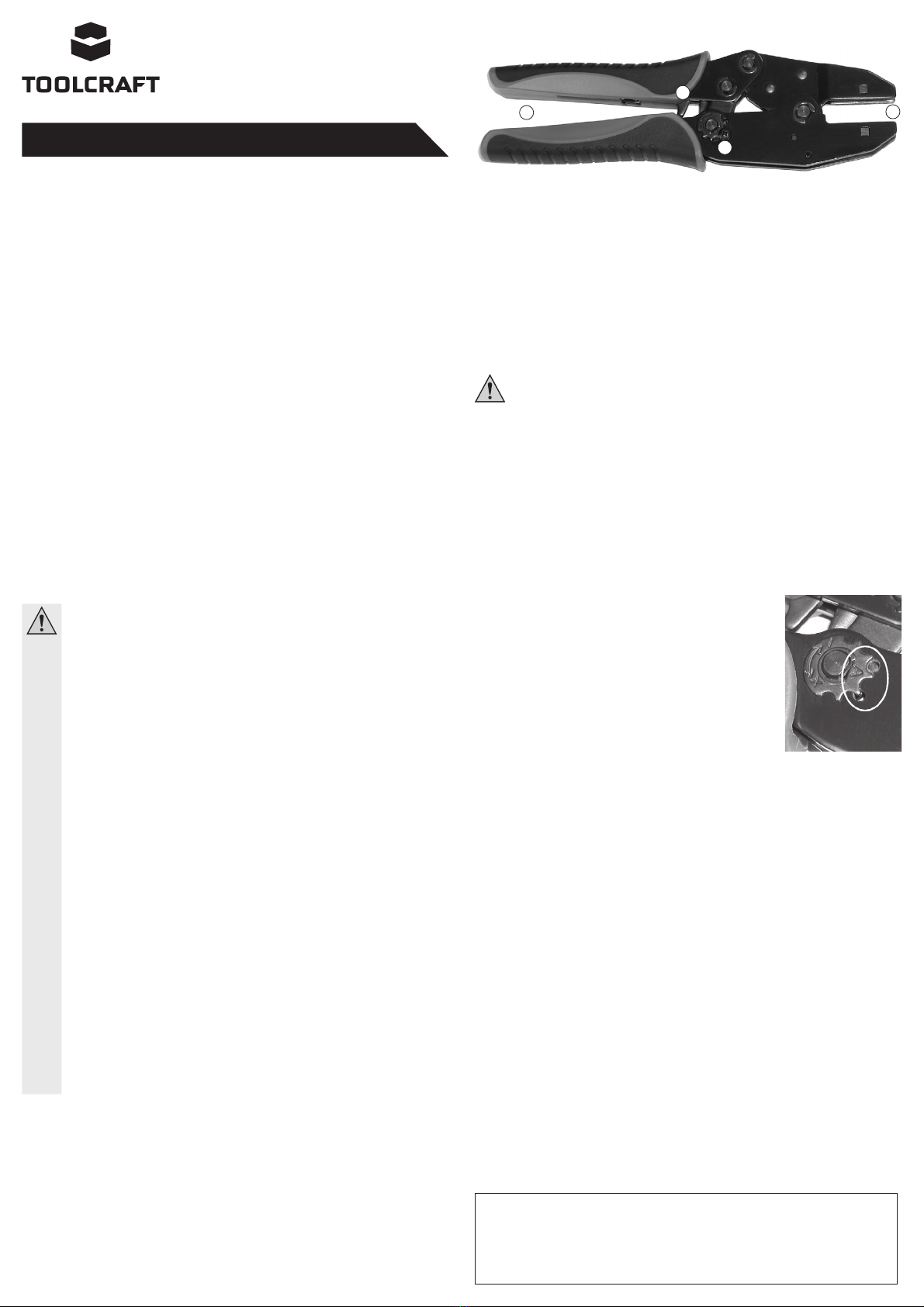

Éléments de commande
1 Manches avec mécanique intégrée pour la transmission et le verrouillage forcé
2 Levier de déblocage du verrouillage forcé en cas de mauvais sertissage
3 Molette de réglage du couple de pression (avec vis de fixation)
4 Emplacement pour une des paires de matrices fournies
Remplacement des paires de matrices
La pince à sertir est livrée avec 5 paires de matrices au total. Les deux parties de la paire de
matrices sont marquées de manière appropriée (« A », « B », « C », « H » et « H1 »).
Pour démonter une paire de matrices de la pince à sertir, il convient d’ouvrir la pince à sertir et
de tirer simplement ces deux éléments vers l’extérieur. Enfichez ensuite la paire de matrices
souhaitée dans la pince à sertir jusqu’au fond.
Veillez impérativement à toujours enficher les deux éléments d’une paire de matrices
dans la pince à sertir (portant la même inscription, par ex. « A »). Sinon, le sertis-
sage ne pourra non seulement pas être correctement effectué, mais la pince à sertir,
comme les matrices seront endommagées.
Sertissage
Sélectionnez la matrice appropriée pour la pince à sertir en fonction du raccord à sertir et placez
le raccord à sertir dans l’ouverture prévue.
Puis pressez fermement les manches (1) de la pince à sertir. La mécanique de transmission
dans les manches permet d’augmenter le couple de pression.
Une fois le couple de pression réglé avec la molette de réglage (3) atteint, le verrouillage forcé et
donc les manches sont automatiquement relâchés et le raccord à sertir peut être retiré.
Réglage du couple de pression
Dévissez d’abord complètement la vis de fixation de la molette de
réglage (3). Pour ce faire, la pince à sertir ne doit pas être fermée ;
les manches doivent être complètement ouverts.
Réglez la molette de réglage dans la position « - » pour réduire le
couple de pression, ou dans la position « + » pour augmenter le
couple de pression.
Fixez à nouveau la molette de réglage (3) avec la vis de fixa-
tion retirée au début (deux filetages sont situés en dessous de
la molette de réglage (voir le cercle dans la figure de droite), de
sorte que 12 niveaux de réglage du couple de pression soient
disponibles).
Débloquer le verrouillage forcé à l’aide du levier de déblocage
En cas de mauvais sertissage, le verrouillage forcé de la pince à sertir peut être débloqué de
façon anticipée en déplaçant le levier de déblocage (2) vers l’avant (matrices) en vous servant
d’un tournevis ou d’un outil similaire.
Les manches peuvent ensuite être ouverts et le raccord à sertir peut être retiré.
Entretien et nettoyage
Le produit ne nécessite aucune maintenance. Ne le démontez jamais. Une maintenance ou une
réparation ne doit être effectuée que par du personnel qualifié.
L’appareil doit être nettoyé avec un chiffon doux, propre et sec.
Caractéristiques techniques
Dimensions env.................................220 x 67 x 21 mm (L x l x h, sans matrice)
Poids env. .........................................442 g (sans matrice)
Réglage du couple de pression.........oui, 12 niveaux
MODE D’EMPLOI
Jeu de pinces à sertir, 6 pièces
N° de commande 43 04 61
Utilisation Conforme
La pince à sertir est utilisée pour le sertissage de raccords à sertir appropriés. Les matrices
interchangeables fournies offrent différentes possibilités d’utilisation.
Lisez attentivement ce manuel d’utilisation pour vous assurer d’une utilisation sûre du produit.
Conservez le présent manuel d’utilisation afin de pouvoir le consulter ultérieurement. Il faut
impérativement respecter les consignes de sécurité et les autres informations de ce manuel
d’utilisation.
Toute utilisation autre que celle décrite précédemment n’est pas autorisée et peut endommager
l’appareil. Dans le cas contraire, cela génère des risques pour l’utilisateur.
Cet appareil satisfait aux prescriptions légales, nationales et européennes. Tous les noms d’en-
treprise et les appellations d’appareil figurant dans ce manuel d’utilisation sont des marques
déposées de leurs propriétaires respectifs. Tous droits réservés.
Contenu de la livraison
• Pince à sertir
• 5 paires de matrices interchangeables
• Mallette de stockage/transport
• Manuel d’utilisation
Consignes de sécurité
Tout dommage résultant d’un non-respect du présent manuel d’utilisation en-
traîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les
dommages consécutifs !
Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou
corporels dus à un maniement incorrect ou au non-respect des précautions
d’emploi ! Dans de tels cas, la garantie prend fin.
• Pour des raisons de sécurité, il est interdit de transformer ou de modifier soi-même
l’appareil.
• Le produit n’est pas un jouet ; gardez-le hors de la portée des enfants.
• Avant chaque utilisation de l’appareil, vérifiez s’il présente des dommages. En cas
de dommages visibles, n’utilisez plus le produit.
• Lors de l’utilisation du produit, respectez les consignes de sécurité et les règle-
ments de prévention des accidents en vigueur dans votre pays.
• N’utilisez pas de rallonge de levier (pour accroître l’effet de sertissage de la pince à
sertir), cela conduirait non seulement à endommager le produit, mais également à
des risques de blessures.
La pince à sertir doit uniquement être utilisée pour le sertissage de raccords à sertir
appropriés, et non pour le dévissage de vis, d’écrous ou de boulons.
N’utilisez jamais la pince à sertir comme outil de percussion, car cela l’endomma-
gerait irréversiblement.
• Lors de l’utilisation ou du stockage de la pince à sertir, protégez la pince à sertir et
les matrices de l’humidité, de la poussière, de la saleté, de l’huile ou des produits
chimiques. Il ne faut jamais qu’elle tombe car elle serait irréversiblement endomma-
gée et inutilisable.
Utilisez la mallette de stockage/transport fournie pour la protéger.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion,
l’utilisation du produit doit être supervisée par du personnel qualifié.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet
dangereux pour les enfants.
• En cas de doute quant à l’utilisation correcte de l’appareil ou si vous avez des
questions pour lesquelles vous ne trouvez aucune réponse dans le présent manuel
d’utilisation, contactez notre service technique ou un spécialiste.
Version 04/13
Informations légales
Ce mode d‘emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d‘emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques
et de l‘équipement.
© Copyright 2013 by Conrad Electronic SE.
