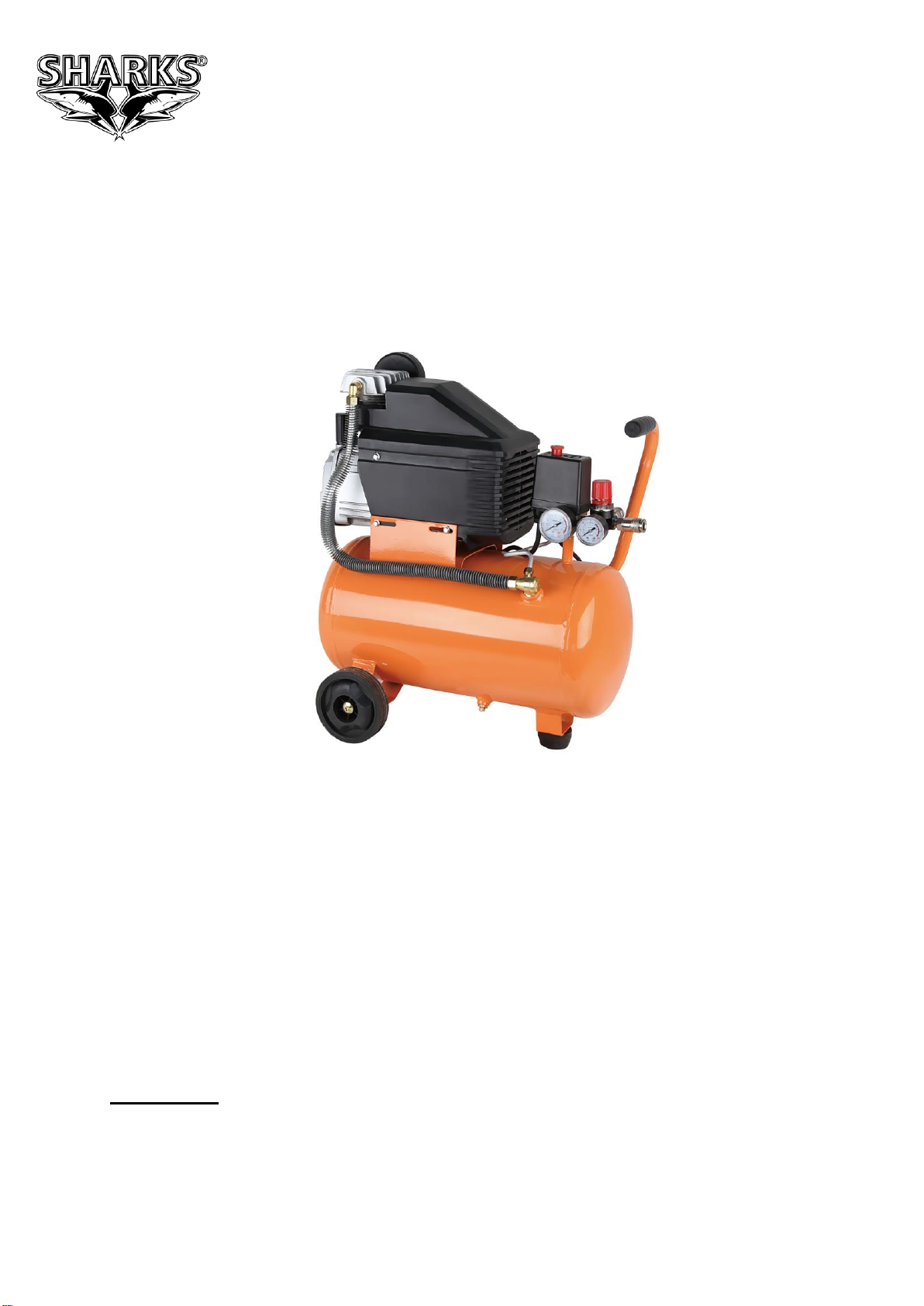

SHARKS SH 3580 Installation instructions

Návod na obsluhu a údržbu
Olejový kompresor Sharks SH 3580
Obj. číslo SHK432
Výrobce a dovozce pro ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary
PLASTOVÝ/KARTONOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ
NEBEZPEČÍ UDUŠENÍ!
Upozornění:
Před užitím tohoto výrobku prostudujte tento návod a držte se všech
bezpečnostních pravidel a provozních instrukcí.
Tento výrobek je určen pro hobby a kutilské používání, nejedná se o profi řadu!
Původní návod k použití

servis [phone] www.sharks-shop.cz Stránka 2
PŔEDSTAVENÍ
Váš novýolejový kompresor SHARKS jistě uspokojí Vaše očekávání. Je vyroben pod nejpřísnějšími
standardy kvality značky SHARKS tak, aby splňoval vysoká kritéria pro hobby provoz. Zjistíte, že se
snadno obsluhuje a poskytuje bezpečný provoz. A pokud mu poskytnete odpovídající péči, zajistí Vám
spolehlivý provoz po dlouhou dobu.
UPOZORNĚNÍ
Před použitím Vašeho nového výrobku SHARKS si pečlivě přečtěte tento Návod na obsluhu a údržbu.
Věnujte zvláštní pozornost všem UPOZORNĚNÍM a VAROVÁNÍM.
Váš SHARKS produkt má mnoho vlastností, které Vaši práci ulehčí a zrychlí. Při vývoji tohoto nářadí
byla věnována velká pozornost bezpečnosti, provozu a spolehlivosti, s ohledem na jednoduchou
údržbu a provoz.

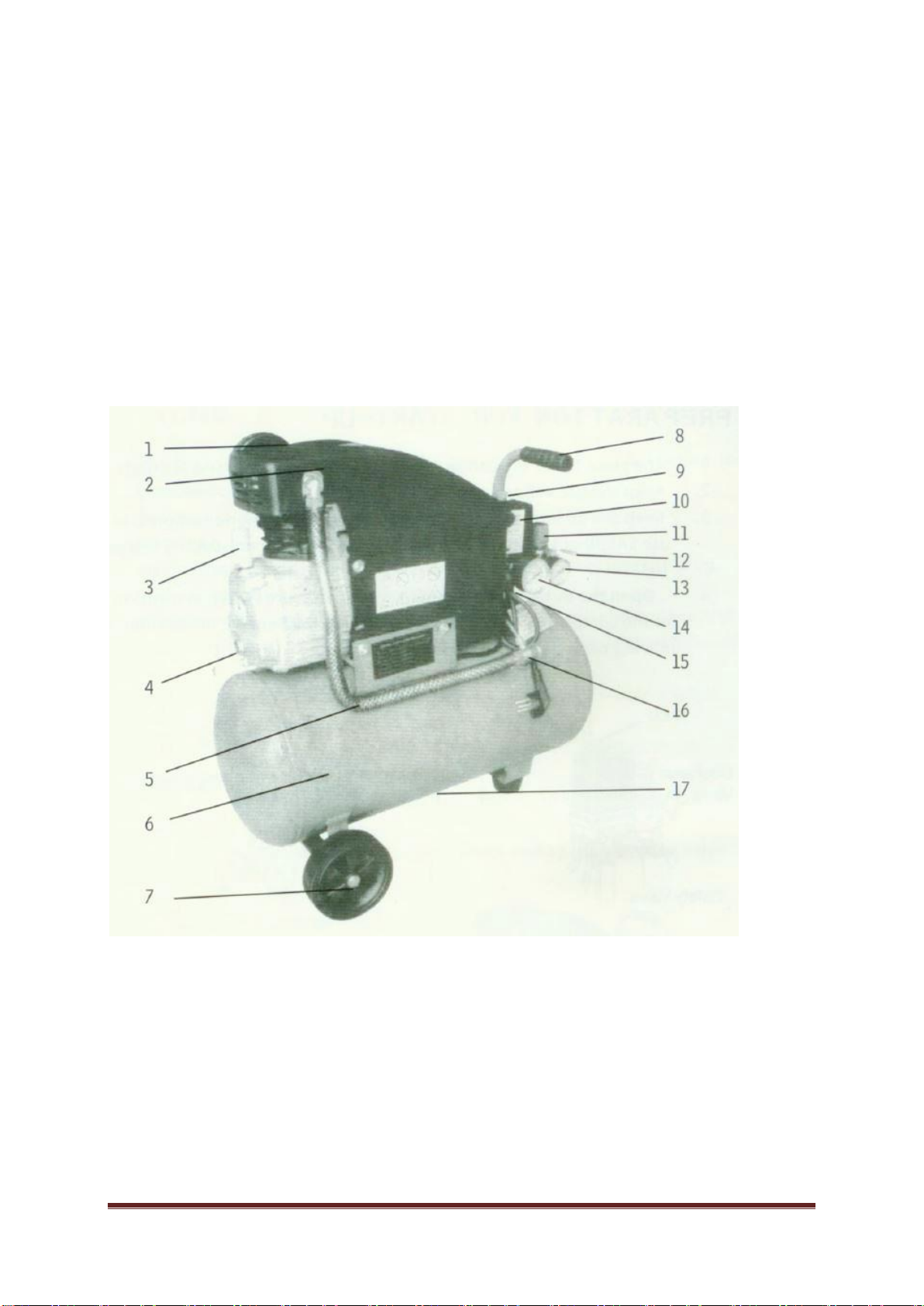

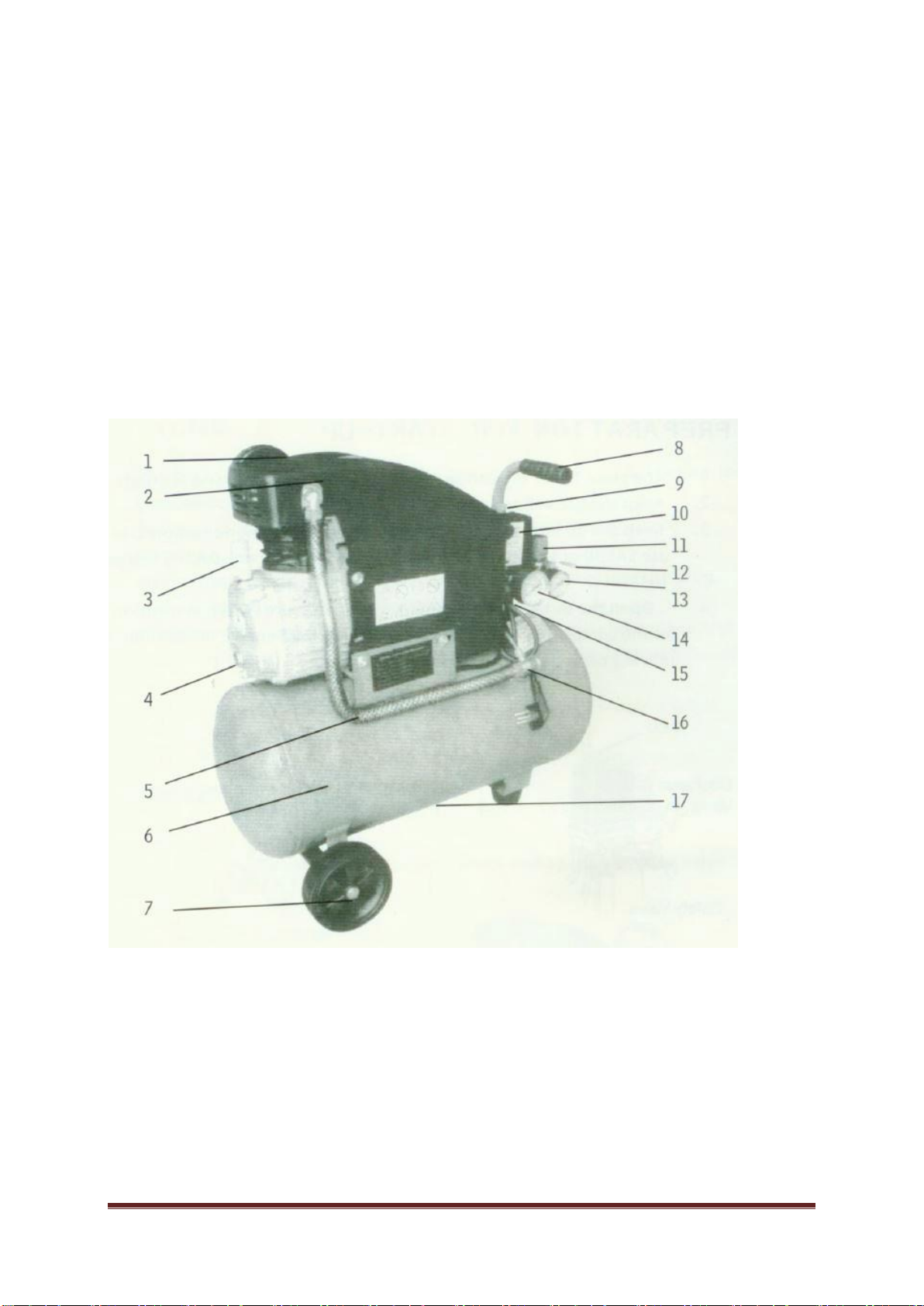

ZÁKLADNÍ POPIS KOMPRESORU
Jednoválcový mobilní kompresor s přímým přírubovým spojením, s olejovým mazáním, přímým
pohonem, pneumatickými přípojkami a 2 manometry.
1. vzduchový filtr 10. tlakový spínač
2. bezpečnostní kryt 11. redukční ventil
3. olejová zátka 12. pneumatická spojka
4. olejový průzor 13. manometr - hladinoměr
5. tlakové potrubí 14. manometr - tlak ve vzdušníku
6. vzdušník 15. přetlakový ventil
7. kolečka 16. zpětný ventil
8. madlo 17. vypouštěcí kohout
9. zapínač/vypínač

servis [phone] www.sharks-shop.cz Stránka 3
TECHNICKÉ SPECIFIKACE
napětí/frekvence: 230V/50Hz
motor: 2 HP
motor - příkon: 1500 W
průtok vzduchu: 200 l/min
obsah vzduch. nádrže: 24 l
maximální tlak: 8 bar / 116 psi
počet válců: 1
rychlost: 2800 ot/min
hladina akust. výkonu LWA: 92,8 dB
třída ochrany: IP 20
hmotnost: 22 kg
VYSVĚTLENÍ SYMBOLŮ
Na přístroji nebo jeho obalu jsou použity následující symboly:

servis [phone] www.sharks-shop.cz Stránka 4
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
Návod k obsluze je třeba před prvním použitím přístroje kompletně přečíst. Pokud nastanou o
zapojení a obsluze přístroje pochybnosti, obraťte se na výrobce (servisní oddělení Sharks).
ABY BYL ZARUČEN VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNĚ NÁSLEDUJÍCÍ
POKYNY.
POZOR! Neodborné zacházení a nedostatečná údržba těchto kompresorů mohou způsobit
poranění uživatele. Abyste se těmto rizikům vyhnuli, musíte dodržovat následující instrukce!
Důkladně si pročtěte všechny pokyny a dodržujte je!
■ Kompresor se smí provozovat zásadně jen s přípojkami s nainstalovaným ochranným
vypínačem proti chybovému proudu.
■Nikdy se nedotýkejte konstrukčních prvků, které jsou v pohybu!
Nikdy nedávejte do blízkosti pohybujících se částí kompresoru ruce, prsty nebo jiné části těla.
■Kompresor nikdy nespouštějte, nejsou-li namontována ochranná zařízení.
Kompresor nikdy nespouštějte, nejsou-li řádně namontována všechna ochranná zařízení (např. ochranné
kryty, pojistný ventil); pokud je třeba pro provedení údržby či opravy tato ochranná zařízení odstranit, je
nutno před opětným uvedením kompresoru do provozu zajistit jejich zpětnou montáž.
■Noste vždy ochranné brýle a chrániče uší
Noste vždy ochranné brýle nebo odpovídající ochranu očí a uší. Proudem tlakového vzduchu nikdy nemiřte
na vlastní tělo ani na jiné osoby či zvířata.
■Vždy používejte ochranná zařízení proti úderu elektrickým proudem
Kompresor nepoužívejte v blízkosti vody nebo ve vlhkém prostředí.
■Odstavení kompresoru
Kompresor vypněte a odpojte od zdroje elektrického napětí. Před opravami, revizemi, údržbou, čištěním
nebo výměnou některé součásti zcela odtlakujte vzdušník.
■Neúmyslné zapnutí stroje
Kompresor nepřepravujte, je-li připojen ke zdroji elektrického napětí nebo je-li vzdušník natlakován. Před
připojením kompresoru ke zdroji elektrického napětí zajistěte, aby spínač tlakového čidla byl v poloze
VYPNUTO.
■Řádné uložení kompresoru
Když kompresor nepoužíváte, uložte jej na suchém místě chráněném před povětrnostními vlivy. Držte mimo
dosah dětí.
■Pracoviště
Pracoviště udržujte v čistotě a nepotřebné nářadí uklízejte. Zajistěte dobré větrání pracoviště. Kompresor
nepoužívejte v přítomnosti hořlavých kapalin nebo plynů – za provozu může kompresor jiskřit. Kompresor
nepoužívejte v prostředí, kde jsou přítomny nátěrové barvy, benzín, chemikálie, lepidla nebo jiné hořlavé a
výbušné látky.
■Držte mimo dosah dětí
Zabraňte tomu, aby se děti nebo jiné osoby dotýkaly síťového kabelu kompresoru; je třeba zajistit, aby se
všechny nepovolané osoby zdržovaly v bezpečné vzdálenosti od pracoviště.
■Pracovní oděv
Nenoste široký oděv ani šperky, neboť se mohou zachytit do pohyblivých součástí stroje. V případě potřeby
noste ochranná sluchátka.
■Správné používání síťového kabelu
Síťovou zástrčku nevytahujte ze zásuvky za kabel. Síťový kabel udržujte v dostatečné vzdálenosti od zdrojů
tepla, oleje a ostrých hran. Na kabel nešlapejte a dbejte, aby se nelámal.

servis [phone] www.sharks-shop.cz Stránka 5
■Pečlivá údržba kompresoru
Dodržujte pokyny k mazání kompresoru (neplatí pro bezolejové kompresory). Síťový kabel kontrolujte
v pravidelných časových intervalech. Je-li poškozený, nechte jej opravit nebo vyměnit v zákaznickém
servisu. Ujistěte se, že vnějšek kompresoru nevykazuje žádné viditelné poškození. V opačném případě se
obraťte na nejbližší zákaznický servis.
■Prodlužovací kabely pro venkovní použití
Používáte-li kompresor venku, je dovoleno používat výhradně prodlužovací kabely určené pro venkovní
použití s příslušným označením. Pozor: je nutno použít dostatečný průřez kabelu (min. 1,52 mm); u
kabelů delších než 10 m může při nepříznivých teplotách dojít k problémům při startu stroje.
■Pozornost
Pracujte obezřetně a rozvážně. Kompresor nepoužívejte v případě únavy. Není dovoleno kompresor
používat pod vlivem alkoholu, drog nebo léků, které mohou vyvolat únavu.
■Kontrolujte, zda součásti nejsou vadné nebo netěsné
Pokud došlo k poškození ochranných zařízení nebo jiných součástí kompresoru, je nutno jej před
opětovným uvedením do provozu zkontrolovat a ujistit se, že jeho provoz bude spolehlivý. Zkontrolujte
směrové seřízení pohyblivých součástí, potrubí, redukční ventil, přípojky tlakového vzduchu a všechny
ostatní konstrukční prvky důležité pro normální provoz kompresoru. Všechny poškozené součásti je třeba
nechat opravit nebo vyměnit v servisní dílně nebo je vyměnit podle pokynů uvedených v příručce pro
obsluhu.
■ Kompresor nepoužívejte, je-li vadné tlakové čidlo.
■Kompresor používejte výhradně pro práce uvedené v tomto návodu k obsluze
Kompresor je stroj, který vyrábí tlakový vzduch. Kompresor nikdy nepoužívejte pro práce, které nejsou
uvedeny v příručce pro obsluhu.
■Správné používání kompresoru
Při provozu kompresoru dodržujte veškeré pokyny této příručky. Nedovolte, aby kompresor používaly děti
nebo osoby, které se neseznámily se způsobem jeho funkce.
■Zkontrolujte, zda jsou dotaženy všechny šrouby a kryty
Zkontrolujte, zda jsou všechny šrouby a štíty dobře upevněny. V pravidelných časových intervalech
kontrolujte, zda jsou dotažené.
■Větrací mřížku udržujte čistou
Větrací mřížku motoru udržujte v čistotě. V pravidelných časových intervalech ji čistěte, používáte-li
kompresor v silně znečištěném prostředí.
■Kompresor provozujte pod jmenovitým napětím
Kompresor provozujte pod napětím, které je uvedeno na štítku s elektrickými údaji. Budete-li kompresor
provozovat při napětí vyšším než je nominální hodnota, může dojít k přehřátí motoru.
■Kompresor nepoužívejte, je-li vadný
Pokud kompresor při práci vydává zvláštní zvuky nebo silně vibruje či se zdá být jinak vadný, je nutno jej
ihned zastavit; příčinu nechte zjistit v nejbližším zákaznickém servisu
■Plastové součásti nečistěte pomocí rozpouštědel
Rozpouštědla jako benzín, ředidla, motorová nafta nebo jiné látky s obsahem alkoholu mohou poškodit
plastové součásti kompresoru. Proto plastové součásti nečistěte těmito látkami, ale v případě potřeby
použijte mýdlový louh nebo vhodné kapaliny.
■Používejte výhradně originální náhradní díly
Při používání náhradních dílů od jiných výrobců zanikají Vaše nároky plynoucí ze záruky. Používání cizích
náhradních dílů může vést k funkčním poruchám kompresoru. Originální náhradní díly dostanete u našich
smluvních prodejců.
■Na kompresoru neprovádějte změny
Na kompresoru neprovádějte změny. Při veškerých opravách se obracejte na zákaznický servis.
Nepovolená změna může mít negativní vliv na výkon kompresoru., může však také způsobit těžké úrazy,
provede-li ji osoba, která nedisponuje dostatečnými technickými znalostmi.
■Tlakové čidlo vypněte, když kompresor nepoužíváte
Když kompresor není v provozu, nastavte knoflík tlakového čidla do polohy „0“ (vypnuto), kompresor
odpojte od zdroje elektrického napětí a otevřete kohout, abyste vypustili vzduch ze vzdušníku (nevypínejte
vytažením síťové zástrčky).
■Nedotýkejte se horkých součástí kompresoru
Nedotýkejte se potrubí, motoru a ostatních horkých součástí kompresoru, jinak Vám hrozí nebezpečí
popálení.
■Kompresor je dovoleno používat pouze s příslušnými kolečky resp. gumovými nožkami,
v opačném případě může dojít k prasknutí svarů na vzdušníku.
Chování v případě nouze
Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou
lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej.

servis [phone] www.sharks-shop.cz Stránka 6
POPIS ZÁKLADNÍCH SOUČÁSTÍ
Filtr nasávaného vzduchu
Poskytuje čistý vzduch k čerpadlu a musí
být vždy bez nečistot a zanesení. Před
každým použitím jej zkontrolujte.
Manometr: hladinoměr
Zobrazuje tlak rezervní vzduchu v nádrži.
Manometr: tlak ve vzdušníku
Ukazuje odchozí tlak vzduchu na nářadí
a je řízen regulátorem.
Regulace - redukční ventil
Tlak vzduchu přicházející ze vzduchu.
Nádrž je řízena regulátorem. Chcete-li
zvýšit tlak otočte ve směru hodinových
ručiček a pro snížení tlaku otočte proti
směru hodinových ručiček.
Zpětný ventil
Pokud čerpadlo není v provozu ventil uzavře tlak vzduchu uvnitř nádrže. Vnitřní komponenty.
Vypouštěcí ventil nádrže
Používá se pro odtok kondenzátu vzduchu z nádrže.
Pojistný ventil nádrže
Používá se k úniku přetlaku nádrže
do atmosféry. Tento ventil by měl otevřít pouze tehdy, když tlak v nádrži je vyšší než maximální
jmenovitý tlak.
Tlakový spínač
Ovládá napájení motoru a také nastavení zapínacího a vypínacího tlaku. Tento přepínač slouží jako
pozice On/Off.
Tepelné přetížení
Motor je vybaven automatickou ochranou proti tepelnému přetížení. Pokud se motor přehřeje tento
chránič vypne motor. Následně motor 30 minut chladne před jeho opětovným používáním.
Pojistný ventil
Přetlakový ventil se nachází na boční straně tlakového spínače. Je navržen tak, aby automaticky
uvolnil stlačený vzduch, když je kompresor dosáhne vypínacího tlaku.

servis [phone] www.sharks-shop.cz Stránka 7
PŘEPRAVA A SKLADOVÁNÍ
Přístroje jsou pojízdné a lze je používat prakticky všude, kde jsou potřeba. Pokud budete kompresor
používat u stěny, je třeba dodržet minimální vzdálenost 30 cm, aby bylo zaručeno bezvadné chlazení.
Přístroje přepravujte zásadně postavené. Jinak dojde k úniku oleje z odvzdušňovacího otvoru klikové
skříně. Při přepravě zabraňte nárazům do armatur.
Umístění vzduchového kompresoru: kompresor by měl být vždy umístěn v čistém, suchém a dobře
větraném prostředí. Filtr nasávaného vzduchu by měl být bez jakýchkoli nečistot či překážek.
Zkontrolujte vzduchový filtr, aby bylo jisté, že je čistý a v pracovním řádu.
POUŽITÍ
V návodu popsané kompresory jsou zkonstruovány výhradně pro výrobu tlakového vzduchu do 8 bar.
Dané oblasti použití najdete v tabulce. Kompresory nejsou vhodné pro trvalý provoz resp. neomezený
průmyslový provoz. Při výběru dbejte prosím na spotřebu vzduchu pneumatických přístrojů/směrnice
pro použití.
Spotřeba vzduchu pneumatických přístrojů/směrnice pro použití
Pro výkon kompresoru není rozhodující výkon elektromotoru, ale vyrobené množství vzduchu
(skutečný výkon). Skutečný výkon = sací výkon minus cca 35-40% výkonu (u každého
kompresoru, bez ohledu na výrobce). Výkon kompresoru nevolte příliš malý, abyste jej nezatěžovali až
po horní hranici a abyste měli k dispozici rezervu pro připojované spotřebiče. Velikost vzdušníku
(obsah v litrech) nemusí být rozhodující. Ani obsah by však neměl být příliš malý, aby byla k dispozici
zásoba vzduchu a kompresor mohl krátkodobě pokrýt i vyšší potřebu.
Při nedodržení ustanovení, z všeobecně platných předpisů, jakož i z tohoto návodu, nelze činit
výrobce odpovědným za škody.
PŘED SPUŠTĚNÍM
Upozornění: Kompresor by měl být vypnut a odpojen od zdroje napájení před prováděním jakékoliv
údržby. K osobnímu zranění může dojít z pohybujících se částí, elektrických zdrojů, stlačeného
vzduchu nebo horkého povrchu. Sestava regulátoru musí být připojena již před použitím. Nesprávné
zapojení může díky netěsnostem způsobit možné zranění. Pokud si nejste jisti návodem k montáži
nebo máte potíže při sestavení se obraťte se na místní servisní oddělení Sharks pro další instrukce.

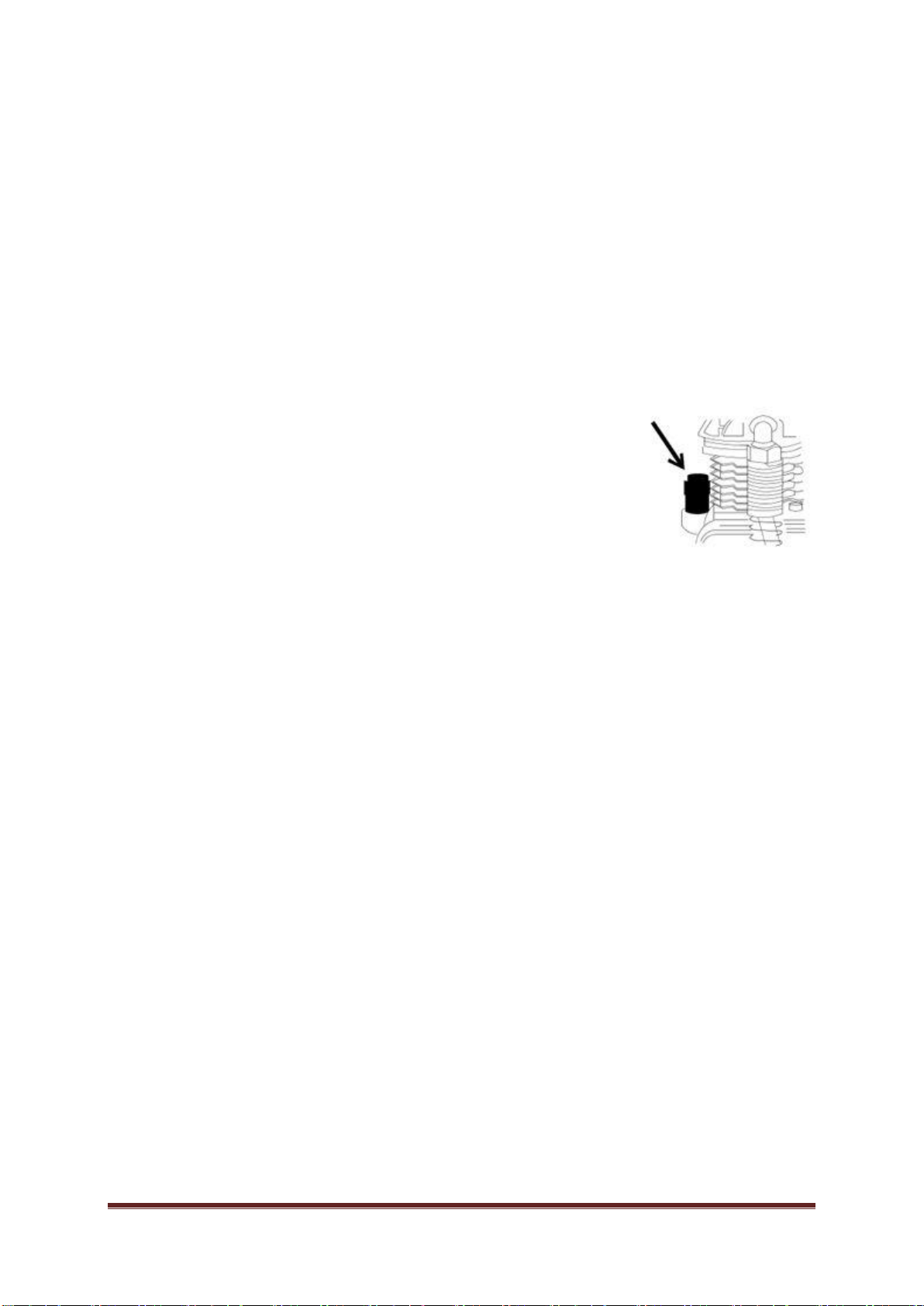

Instalace vzduchového filtru sání
Odstraňte přepravní zátku na hlavě válce a namontujte místo ní
vzduchový filtr (jinak není přístroj schopen zvýšit tlak). Vyjměte filtr
nasávaného vzduchu ze sáčku a navlékněte jej na hlavu kompresoru,
jak je znázorněno na obrázku vpravo. Pěnové filtry se perou v lázni se
saponátem. V případě silného znečištění barvou nebo lakem
vyměňte! Skládané filtry pouze vyfoukněte stlačeným vzduchem, v
případě potřeby vyměňte; nevymývejte!
Mazání a olej
Sejměte plnicí olej víčko otáčením proti směru hodinových ručiček po
ruce. Naplňte čerpadlo kompresoru s vzduchového kompresoru olejem
jako SAE-30 (non-detergent; API CG / CD Heavy Duty)

servis [phone] www.sharks-shop.cz Stránka 8
olej na pomalých intervalech, dokud olej nedosáhne středu červeného kruhu v hledáčku. Použijte
SAE-10 při extrémních zimních podmínkách.
VAROVÁNÍ: Nepokoušejte se spustit kompresor bez předchozího nalití oleje do klikové skříně. Může
dojít k vážnému poškození, pokud není naplněna olejem. Čerpadlo se dodává bez oleje! Používejte
pouze oleje, které nezanechávají karbonové usazeniny na součástech čerpadel, čímž se podstatně
snižuje výkon a životaschopnost kompresoru.
Po záběhu, tedy po cca 100 hodinách provozu proveďte 1. výměnu oleje.
Další výměna oleje po cca 300 - 500 hodinách provozu.
Doplnění oleje: odšroubujte plnicí hrdlo a olej nalijte pomocí nálevky.
Vypuštění oleje: Vyšroubujte vypouštěcí šroub a olej nechte vytéci.
Nalijete-li více oleje než je uvedený maximální stav, může dojít k netěsnosti simerinků. Dále se
přebytečný olej po krátké době dostane se stlačeným vzduchem do vzdušníku – dochází tedy ke
zvýšenému výdeji oleje – až do dosažení normálního stavu. V případě, že olej nedosahuje
minimálního stavu (červený bod v průzoru), je nutno počítat s následnými škodami jako je zadření
ložisek, ojnice, pístního čepu, klikové hřídele nebo se zapečením pístů.
POZOR: Před plněním oleje uvolněte veškerý tlak vzduchu v láhvi. Ujistěte
se, že větrací otvor plnícího uzávěru (viz. obrázek vpravo) je bez nečistot.
Jsou-li zablokovány ventilační otvory, tlak může v klikové skříni způsobit
poškození kompresoru a případné zranění.
Kontrola stavu oleje:
Při přepravě by mohlo dojít k úniku oleje. Stav oleje zkontrolujte prosím na
průzoru.
Montáž kol
Pozor: Před uvedením do provozu namontujte prosím pomocí montážního materiálu kola a gumovou
zátku, které jsou součástí dodávky.
Uzemnění
Elektrické zapojení, používejte pouze uzemněné přípojky:
přístroje na 230 V se dodávají se zástrčkami s ochranným kontaktem
U přístrojů na 230 V je třeba dbát na toto:
Při použití příliš dlouhého prodlužovacího kabelu o příliš malém průřezu dojde k poklesu napětí, což
může mít za následek ztížený rozběh a zvýšené zatížení motoru. Pokud je to možné, doporučujeme
kabel motoru vždy zapojit přímo do zásuvky a používat delší vzduchové hadice. (další opatření: viz
zimní provoz)
Doporučené hodnoty průřezu kabelu u všech přístrojů na 230 V:
Délka do cca 10 m = 1,5 mm²
Délka do cca 20 m = 2,5 mm²
PROVOZ V ZIMĚ
V chladnějších ročních obdobích je nutno při provozu kompresorů dbát na toto: při nízkých teplotách
olej v klikové skříni zhoustne a zvýší se jeho viskozita. To ztěžuje první rozběh stroje před jeho
zahřátím. V případě potíží postupujte takto:
1. Případný tlak ve vzdušníku snižte na nulu.
2. Otevřete odvodňovací šroub na spodní části vzdušníku.
3. Není-li to bezpodmínečně nutné, nepoužívejte prodlužovací kabel!
4. Kompresor zapněte a nechte jej běžet (bez prodlužovacího kabelu). S otevřeným odvodňovacím
šroubem nechte běžet cca 2-3 minuty, aby vzduch mohl unikat a tím docházelo ke snížení tlaku.
Přístroj se za tyto 2-3 minuty ohřeje tak, že umožňuje další provoz.
5. Po uplynutí 2-3 minut zavřete odvodňovací šroub. Vzdušník nyní lze plnit a zvyšovat tlak.
6. Vyměňte olej – použijte syntetický olej pro lehký chod 5W40. Alternativně převodový olej SAE
80.
7. Pokud by se kompresor přes všechny snahy nerozběhl, odstavte jej na 1/2 až 1 hodinu
v temperované místnosti, aby se ohřál.
8. V případě větších potíží volejte prosím zákaznický servis.
ZAPNUTÍ KOMPRESORU
Bezpečnostní pokyny pro první uvedení do provozu:

servis [phone] www.sharks-shop.cz Stránka 9
Přepravní zátku nahraďte olejovou zátkou.
Přepravní zátku nahraďte vzduchovým filtrem. Spínač zapnuto/vypnuto (otočný a vytahovací
spínač) je u všech kompresorů nahoře na krytu tlakového spínače. Spínací polohy jsou
označeny "0" a "I". Při zastrčení zástrčky do zásuvky musí být spínač v poloze "0", pak teprve
lze přístroj zapnout. Při vypnutí přístroje dejte nejprve spínač do polohy "0", a pak teprve
vytáhněte zástrčku ze zásuvky. Přístroj zásadně nevypínejte vytažením zástrčky ze zásuvky,
protože by nedošlo k odtlakování.
Pozor: Kondenzát vypouštějte pravidelně (měsíčně, odvodňovací šroub).
OBSLUHA
1. Používání pneumatického nářadí a přístrojů
Dodržujte, prosím, údaje jednotlivých výrobců o spotřebě vzduchu. Prověřte, zda výkon Vašeho
kompresoru stačí na provoz daného přístroje. Jako orientační hodnoty Vám mohou sloužit údaje
z výše uvedené tabulky potřeby vzduchu.
2. Údržba a péče
Pravidelně kontrolujte stav oleje a v případě potřeby olej doplňte. Vzduchový filtr při znečištění
vyčistěte; filtrační vložky vyperte v pracím prostředku, nepoužívejte ředidla ani rozpouštědla.
V případě potřeby si v zákaznickém servisu objednejte nové vložky.
3. Odvodnění vzdušníku:
Odvodňovací ventil je u každého kompresoru bez ohledu na typ umístěn na spodní straně vzdušníku.
Odvodňujte pouze v případě, že je vzdušník pod tlakem.
4. Otevření odvodňovacího ventilu:
Šroubový uzávěr vyšroubujte jen tak daleko, aby se vypustil vzduch. Případně nashromážděná voda
se vyfukuje spolu se vzduchem.
5. Rezavá voda:
Je možné, že při prvních odvodněních vzdušníku vytéká rezavá voda. Rezavou vodu způsobují špony,
které při výrobě vzdušníku spadly do nádrže a rozložily se. To je zcela normální jev a voda se po
několika odvodněních stává stále více průzračnou.
6. Pravidelně kontrolujte napětí klínového řemene, v případě potřeby napětí upravte.

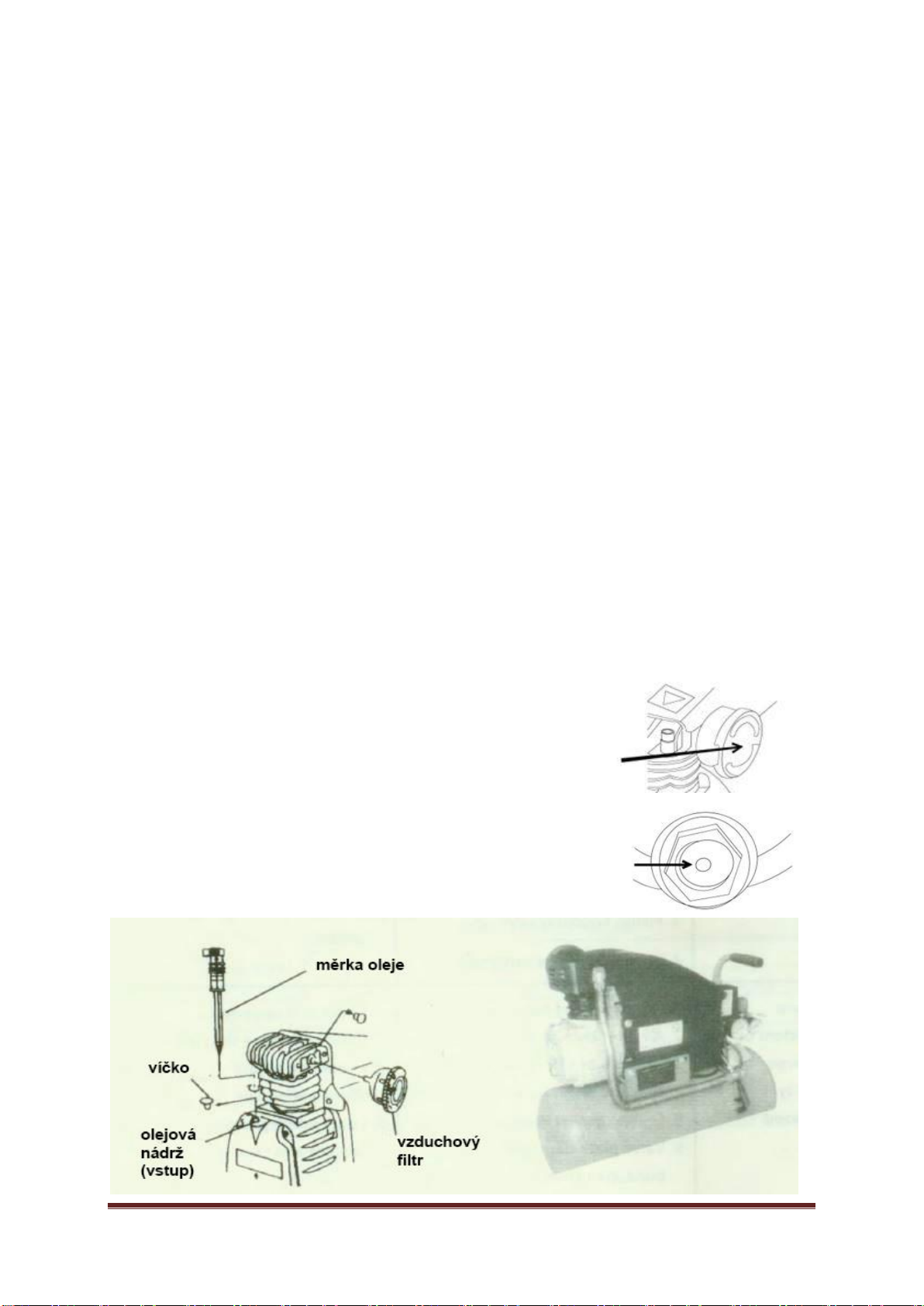

Hrdlo pro doplňování oleje a kontrola stavu oleje (pro olejové kompresory
POZOR! U některých modelů musí být přepravní zátka olejové nádrže nahrazena před uvedením
do provozu olejovou zátkou.
Hrdlo pro doplňování oleje sejměte a olej naplňte až po značku na průzoru. Je-li průzor bez značky, je
správná náplň 2/3 - 3/4 průzoru. Šroub pro vypouštění oleje se nachází vždy na boku či spodní části
klikové skříně.
ZÁVADY A PORUCHY
Nemáte-li potřebnou technickou či odbornou kvalifikaci konzultujte situaci se zákaznickým servisem
Sharks nebo prokomunikujte věc se svým prodejcem.
PROHLÍDKY
Po cca ½ až 1 hodině provozu zkontrolujte šrouby hlavy válce, v případě potřeby je dotáhněte. Točivý
moment: max. 10 - 20 Nm/silou ruky. Dále: šrouby hlavy válce a všechna ostatní šroubová spojení na
přístroji kontrolujte každých 200 - 300 provozních hodin, v případě potřeby dotáhněte.
ÚDRŽBA
Filtr na straně sání vyčistěte, je-li znečištěný, nebo jej vyměňte. Po určité době provozu je třeba
otevřením odvodňovacího ventilu na vzdušníku vypustit kondenzát. V případě trvalého provozu by se
to mělo dělat každých 4 - 6 týdnů. Pokud stroj používáte pouze na krátké práce, odpouštějte
kondenzát jednou za 3 měsíce.
KONTROLA STAVU OLEJE
Správný stav oleje lze zkontrolovat na olejovém průzoru.
Maximální stav = v průzoru musí být vidět ještě malá bublina resp. horní značka na olejové měrce.
Minimální stav = olej se nesmí dostat pod červený bod uprostřed průzoru.
Předepsaný olej = univerzální olej 15W 40 (100 hodin provozu) nebo kompresorový olej 5W 40.
VÝMĚNA OLEJE
Po záběhu, tedy po cca 100 hodinách provozu proveďte 1. výměnu oleje. Další výměna oleje po cca
300 - 500 hodinách provozu. Doplnění oleje: odšroubujte plnicí hrdlo a olej nalijte pomocí nálevky.

servis [phone] www.sharks-shop.cz Stránka 10
Vypuštění oleje: Vyšroubujte vypouštěcí šroub a olej nechte vytéci.
PŘÍČÍNY PORUCH A JEJICH ŘEŠENÍ
KONTROLA VZDUCHOVÉHO FILTRU
Vzduchový filtr kontrolujte cca jednou za ¼ roku. Pěnové filtry se perou v lázni se saponátem.
V případě silného znečištění barvou nebo lakem vyměňte! Skládané filtry pouze vyfoukněte stlačeným
vzduchem, v případě potřeby vyměňte; nevymývejte!
UPOZORNĚNÍ:
V hrdle pro doplnění oleje je umístěn odvzdušňovací otvor klikové skříně.
Za provozu je normální, že je na tomto místě lehce vyfukován vzduch. Přetlak v klikové skříni vyvolaný
pohybem pístů a v důsledku toho únik oleje v tomto místě je také normální.
V případě následných škod v důsledku nedodržení výše uvedených bodů zaniká nárok plynoucí ze
záruky!!!
Bezpečnostní pokyny pro prohlídky a údržbu
Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná
údržba a péče může vést k nepředvídaným nehodám a úrazům.
PLÁN PROHLÍDEK A ÚDRŽBY
Časový interval Popis
Týdně Vypuštění kondenzátu

servis [phone] www.sharks-shop.cz Stránka 11
Měsíčně Kontrola stavu oleje
Měsíčně Kontrola pojistného ventilu
Měsíčně Kontrola napětí řemene
Měsíčně Kontrola úniku oleje
Měsíčně Čištění vzduchového filtru
Každých 500 hodin provozu Výměna vložky vzduchového filtru
Každých 1000 hodin provozu Kompletní čištění
Každých 1000 hodin provozu Kompletní výměna oleje
Každých 1000 hodin provozu Kontrola potrubí
Každých 1000 hodin provozu Kontrola elektrických vedení
MOŽNOSTI POUŽITÍ KOMPRESORU
Výše uvedené hodnoty jsou orientační, neboť se mohou u přístrojů různých výrobců lišit. U
kompresorů s nižším sacím výkonem než je potřeba uvedená v tabulce, lze podmíněně provádět také

servis [phone] www.sharks-shop.cz Stránka 12
práce s vyšší potřebou vzduchu. V případě snížení tlaku ve vzdušníku pod potřebný pracovní tlak je
však nutno vložit odpovídající přestávku, až se vzdušník opět natlakuje. Abyste kompresor při
používání nezatěžovali až nad hranici únosnosti, doporučujeme při výběru počítat s určitými
výkonovými rezervami.

servis [phone] www.sharks-shop.cz Stránka 13
ZÁRUČNÍ PODMÍNKY SHARKS
Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta
originálu záručního listu bude důvodem k neuznání záruční opravy. Na výrobky je zákazníkovi
(soukromé osobě) poskytována záruční doba 24 měsíců ode dne nákupu. Pro firemní zákazníky
(IČO) je poskytována záruční doba 12 měsíců ode dne nákupu.
V záruční době autorizovaný servis Sharks bezplatně odstraní veškeré vady produktu způsobené
výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních
vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na
nářadí v autorizovaném servisu.
Záruka zaniká v těchto případech:
● jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání výrobku;
● výrobek byl používán v rozporu s návodem k obsluze;
● závada vznikla nepřípustným zásahem do výrobku (včetně zásahu a úprav neautorizovaným
servisem);
● poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením výrobku nevhodným
povětrnostním podmínkám;
● výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska běžná údržba
výrobku, např. promazání, vyčištění stroje není považována za záruční opravu.
Servis ČR:
Servis Sharks, telefonní čísla: [phone]; [phone], [phone]
Adresa: Steen QOS, s.r.o., Vojkovice 58, 362 73
E-mail: [e-mail], [e-mail]
Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (nejlépe
v originálním balení Sharks a se všemi potřebnými podklady pro posouzení reklamace – kopie
kupního dokladu a vyplněný reklamační list).
Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace.
Případné záruční opravy potvrdí servis do záručního listu, který je součástí tohoto manuálu.
Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem (obchodníkem) po odevzdání
opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska
nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit
kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list.
Tento produkt nevhazujte do komunálního směsného odpadu. Spotřebitel je
povinný odevzdat toto zařízení na sběrném místě, kde se zabezpečuje recyklace
elektrických nebo elektronických zařízení. Další informace o separovaném sběru
a recyklaci získáte na místním obecním úřadě, firmě zabezpečující sběr vašeho
komunálního odpadu nebo v prodejně, kde jste produkt koupili.

servis [phone] www.sharks-shop.cz Stránka 14
Záruční list
Záručný list/Karta
garancvina
Jótállási
levél/Garantieschein
1.oprava
2.oprava
3.oprava
Výrobek
Výrobok
Typ/Serie
Typ/Serie
Razítko/podpis
Pečiatka a podpis
Datum
Dátum
Číslo výrobku

servis [phone] www.sharks-shop.cz Stránka 15
Prohlášení o shodě ES
EC Declaration of Conformity
My:
Steen QOS, s.r.o.,
Bor 3, 36001, Karlovy Vary;
IČ: 279 729 41
prohlašujeme na svou výlučnou odpovědnost, že
výrobek: Olejový kompresor Sharks SH 3580
typ: SHK432 (DZ-2025F)
určený pro domácí a hobby použití pracovních operací za pomoci stlačeného vzduchu (pohon
pneumatického nářadí, huštění pneumatik, čistění vzduchem apod.), na které se toto prohlášení
vztahuje je za podmínek obvyklého použití bezpečný a je ve shodě s následujícími technickými
předpisy:
Evropské harmonizované normy:
EN ISO 12100:2010
EN 1012-1:2010
EN 60204-1:2006+A1:2009+AC:2010
EN 61000-6-1:2007
EN 61000-6-3:2007+A1:2011+AC:2012
EN 61000-3-2:2014
EN 61000-3-3:2014
EN 61000-3-11:2000
a těmito nařízeními vlády a čísla směrnic EU:
NV č. 117/2016 Sb., v platném znění 2014/30/EU
NV č. 481/2012 Sb., v platném znění 2011/65/EU
NV č. 176/2006 Sb., v platném znění 2006/42/ES
Hodnoty hladiny hluku LWA 92,8 dB (A).
Vydáno v Karlových Varech dne 4. 8. 2017
Jméno: J. Beneš
Funkce: jednatel

servis [phone] www.sharks-shop.cz Stránka 16
Návod na obsluhu a údržbu
Olejový kompresor Sharks SH 3580
Obj. číslo SHK432
Výrobca a dovozca pre ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary, Česká
republika
PLASTOVÝ/KARTÓNOVÝ OBAL ODSTRÁŇTE Z DOSAHU DETÍ. HROZÍ
NEBEZPEČENSTVO UDUSENIA!
Upozornenie:
Pred použitím tohto výrobku preštudujte tento návod a držte sa všetkých
bezpečnostných pravidiel a prevádzkových inštrukcií.
Tento výrobok je určený pre hobby a kutilské používanie, nejedná sa o
profesionálnu radu!
Návod je preložený z pôvodného návodu na použitie

servis [phone] www.sharks-shop.cz Stránka 17
PREDSTAVENIE
Váš nový olejový kompresor SHARKS určite uspokojí Vaše očakávania. Je vyrobený pod
najprísnejšími štandardmi kvality značky SHARKS tak, aby spĺňal vysoké kritéria pre hobby
prevádzku. Zistíte, že sa ľahko obsluhuje a poskytuje bezpečnú prevádzku. A ak mu poskytnete
zodpovedajúcu starostlivosť, zaistí Vám spoľahlivú prevádzku po dlhú dobu.
UPOZORNENIE
Pred použitím Vášho nového výrobku SHARKS si starostlivo prečítajte tento Návod na obsluhu a
údržbu. Venujte zvláštnu pozornosť všetkým UPOZORNENÍM a VAROVANÍM.
Váš SHARKS produkt má veľa vlastností, ktoré Vašu prácu uľahčí a zrýchli. Pri vývoji tohto náradia
bola venovaná veľká pozornosť bezpečnosti, prevádzky a spoľahlivosti, s ohľadom na jednoduchú
údržbu a prevádzku.
ZÁKLADNÉ POPIS KOMPRESORA
Jednovalcový mobilné kompresor s priamym prírubovým spojením, s olejovým mazaním, priamym
pohonom, pneumatickými prípojkami a 2 manometre.
1. vzduchový filter 10. tlakový spínač
2. bezpečnostný kryt 11. redukčný ventil
3. olejová zátka 12. pneumatická spojka
4. olejový priezor 13. manometer - hladinomer
5. tlakové potrubie 14. manometer - tlak vo vzdušníku
6. vzdušník 15. pretlakový ventil
7. kolieska 16. spätný ventil
8. madlo 17. vypúšťací kohút
9. zapínač/vypínač

servis [phone] www.sharks-shop.cz Stránka 18
TECHNICKÉ ŠPECIFIKÁCIE
napätie/frekvencia: 230V/50Hz
motor: 2 HP
motor - príkon: 1500 W
prietok vzduchu: 200 l/min
obsah vzduchové nádrže: 24 l
maximálny tlak: 8 bar / 116 psi
počet valcov: 1
rýchlosť: 2800 ot/min
hladina akustického výkonu LWA: 92,8 dB
trieda ochrany: IP 20
hmotnosť: 22 kg
Vysvetlenie symbolov (na prístroji alebo obale) viz. str. 3 - 4.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY
Návod na obsluhu je potrebné pred prvým použitím prístroja kompletne prečítať. Ak nastanú o
zapojení a obsluhe prístroja pochybnosti, obráťte sa na výrobcu (servisné oddelenie Sharks).
ABY BOL ZARUČENÝ VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE POZORNE
NASLEDUJÚCE POKYNY.
POZOR! Neodborné zaobchádzanie a nedostatočná údržba týchto kompresorov môžu spôsobiť
poranenia užívateľa. Aby ste sa týmto rizikám vyhli, musíte dodržiavať nasledujúce inštrukcie!
Dôkladne si prečítajte všetky pokyny a dodržujte ich!
■ Kompresor sa smie prevádzkovať zásadne len s prípojkami s nainštalovaným ochranným
vypínačom proti chybovému prúdu.
■ Nikdy sa nedotýkajte konštrukčných prvkov, ktoré sú v pohybe!
Nikdy nedávajte do blízkosti pohybujúcich sa častí kompresora ruky, prsty alebo iné časti tela.
■ Kompresor nikdy nespúšťajte, ak nie sú inštalované ochranné zariadenia.
Kompresor nikdy nespúšťajte, ak nie sú riadne namontované všetky ochranné zariadenia (napr.
ochrannej kryty, poistný ventil); ak je potrebné pre vykonanie údržby či opravy táto ochranná
zariadenie odstrániť, je nutné pred opätovným uvedením kompresora do prevádzky zabezpečiť ich
spätnú montáž.
■ Noste vždy ochranné okuliare alebo zodpovedajúcu ochranu očí a uší. Prúdom tlakového vzduchu
nikdy nemierte na vlastné telo ani na iné osoby či zvieratá.
■ Vždy používajte ochranné zariadenia proti úderu elektrickým prúdom kompresor nepoužívajte v
blízkosti vody alebo vo vlhkom prostredí.
■ Odstavení kompresora: Kompresor vypnite a odpojte od zdroja elektrického napätia . Pred
opravami, revíziami, údržbou, čistením alebo výmenou niektoré súčasti úplne odtlakujte vzdušník.
■ Neúmyselné zapnutie stroja: Kompresor neprepravujte ak je pripojený k zdroju elektrického napätia
alebo ak je vzdušník natlakovaný. Pred pripojením kompresora k zdroju elektrického napätia zaistite,
aby spínač tlakového snímača bol v polohe VYPNUTÉ .
■ Riadne uloženie kompresora: Keď kompresor nepoužívate, uložte ho na suchom mieste chránenom
pred poveternostnými vplyvmi. Držte mimo dosah detí.
■ Pracovisko: Pracovisko udržujte v čistote a nepotrebné náradie upratujte. Zaistite dobré vetranie
pracoviska. Kompresor nepoužívajte v prítomnosti horľavých kvapalín alebo plynov - za prevádzky
môže kompresor iskriť. Kompresor nepoužívajte v prostredí kde sú prítomné náterové farby, benzín,
chemikálie, lepidlá alebo iné horľavé a výbušné látky.
■ Držte mimo dosahu detí: Zabráňte tomu, aby sa deti alebo iné osoby dotýkali sieťového kábla
kompresora; je potrebné zabezpečiť, aby sa všetky nepovolané osoby zdržiavali v bezpečnej
vzdialenosti od pracoviska.
■ Pracovný odev: Nenoste široký odev ani šperky, lebo sa môžu zachytiť do pohyblivých súčastí
stroja. V prípade potreby noste ochranné slúchadlá.
■ Správne používanie sieťového kábla: Sieťovú zástrčku nevyťahujte zo zásuvky za kábel. Sieťový
kábel udržujte v dostatočnej vzdialenosti od zdrojov tepla, oleja a ostrých hrán. Na kábel nešliapte a
dbajte, aby sa nelámal.
■ Starostlivá údržba kompresora: Dodržujte pokyny na mazanie kompresora (neplatí pre bezolejové

servis [phone] www.sharks-shop.cz Stránka 19
kompresory). Sieťový kábel kontrolujte v pravidelných časových intervaloch. Je-li poškodený, nechajte
ho opraviť alebo vymeniť v zákazníckom servisu. Uistite sa, že vonkajšok kompresora nevykazuje
žiadne viditeľné poškodenia. V opačnom prípade sa obráťte na najbližší zákaznícky servis.
■ Predlžovacie káble pre vonkajšie použitie
Ak používate kompresor vonku, je dovolené používať výhradne predlžovacie káble určené na
vonkajšie použitie s príslušným označením. Pozor : je nutné použiť dostatočný prierez kábla (min.
1,52 mm); u káblov dlhších ako 10 m môže pri nepriaznivých teplotách dôjsť k problémom pri štarte
stroja.
■ Pozornosť. Pracujte obozretne a rozvážne. Kompresor nepoužívajte v prípade únavy. Nie je
dovolené kompresor používať pod vplyvom alkoholu, drog alebo liekov, ktoré môžu vyvolať únavu.
■ Kontrolujte, či súčasti nie sú chybné alebo netesné. Pokiaľ došlo k poškodeniu ochranných
zariadení alebo iných súčastí kompresora, je nutné ho pred opätovným uvedením do prevádzky
skontrolovať a uistiť sa, že jeho prevádzka bude spoľahlivý. Skontrolujte
smerové nastavenie pohyblivých súčastí, potrubia, redukčný ventil, prípojky tlakového vzduchu
a všetky ostatné konštrukčné prvky dôležité pre normálnu prevádzku kompresora. Všetky poškodené
súčasti je potrebné nechať opraviť alebo vymeniť v servisnej dielni alebo ich vymeniť podľa pokynov
uvedených v príručke pre obsluhu.
Kompresor nepoužívajte, ak je chybný tlakové čidlo.
■ Kompresor používajte výlučne na práce uvedené v tomto návode na obsluhu!
Kompresor je stroj, ktorý vyrába tlakový vzduch. Kompresor nikdy nepoužívajte pre práce, ktoré nie sú
uvedené v príručke pre obsluhu.
■ Správne používanie kompresora! Pri prevádzke kompresora dodržujte všetky pokyny tejto príručky.
Nedovoľte, aby kompresor používali deti alebo osoby, ktoré sa neoboznámili so spôsobom jeho
funkcie.
■ Skontrolujte, či sú dotiahnuté všetky skrutky a kryty! Skontrolujte či sú všetky skrutky a štíty dobre
upevnené. V pravidelných časových intervaloch kontrolujte, či sú dotiahnuté.
■ Vetracie mriežku udržujte čistú! Vetracie mriežku motora udržujte v čistote. V pravidelných časových
intervaloch ju čistite, ak používate kompresor v silne znečistenom prostredí.
■ Kompresor prevádzkujte pod menovitým napätím! Kompresor prevádzkujte pod napätím, ktoré je
uvedené na štítku s elektrickými údajmi. Ak budete kompresor prevádzkovať pri napätí vyššom ako je
nominálna hodnota, môže dôjsť k prehriatiu motora.
■ Kompresor nepoužívajte , ak je chybný! Ak kompresor pri práci vydáva zvláštne zvuky alebo silne
vibruje či sa zdá byť inak chybný, je nutné ho ihneď zastaviť; príčinu nechajte zistiť v najbližšom
zákazníckom servise.
■ Plastové súčasti nečistite pomocou rozpúšťadiel! Rozpúšťadlá ako benzín, riedidlá, motorová nafta
alebo iné látky s obsahom alkoholu môžu poškodiť
plastové súčasti kompresora. Preto plastové súčasti nečistite týmito látkami, ale v prípade potreby
použite mydlový lúh alebo vhodné kvapaliny.
■ Používajte výhradne originálne náhradné diely! Pri používaní náhradných dielov od iných výrobcov
zanikajú Vaše nároky plynúce zo záruky. Používanie cudzích náhradných dielov môže viesť k
funkčným poruchám kompresora. Originálne náhradné diely dostanete u našich
zmluvných predajcov.
■ Na kompresore nevykonávajte zmeny! Na kompresore nevykonávajte zmeny. Pri všetkých opravách
sa obracajte na zákaznícky servis. Nepovolená zmena môže mať negatívny vplyv na výkon
kompresora môže však tiež spôsobiť ťažké úrazy, keď uskutoční ju osoba, ktorá nedisponuje
dostatočnými technickými znalosťami.
■ Tlakové čidlo vypnite, keď kompresor nepoužívate! Keď kompresor nie je v prevádzke, nastavte
gombík tlakového snímača do polohy "0" (OFF/vypnuté) , kompresor odpojte
od zdroja elektrického napätia a otvorte kohút, aby ste vypustili vzduch zo vzdušníka (nevypínajte
vytiahnutím sieťovej zástrčky).
■ Nedotýkajte sa horúcich súčastí kompresora! Nedotýkajte sa potrubia, motora a ostatných horúcich
súčastí kompresora, inak Vám hrozí nebezpečenstvo popálenia.
■ Kompresor je dovolené používať iba s príslušnými kolieskami resp. gumovými nožičkami, v
opačnom prípade môže dôjsť k prasknutiu zvarov na vzdušníku.
Správanie v prípade núdze
Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo najrýchlejšie kvalifikovanú lekársku
pomoc. Chráňte zraneného pred ďalšími úrazmi a upokojte ho.

servis [phone] www.sharks-shop.cz Stránka 20
POPIS ZÁKLADNÍCH SOUČÁSŤOU
Filter nasávaného vzduchu
Poskytuje čistý vzduch k čerpadlu
a musí byť vždy bez nečistôt a
zaneseniu. Pred každým použitím
ho skontrolujte.
Manometer: hladinomer
Zobrazuje tlak rezervné vzduchu v
nádrži.
Manometer: tlak vo vzdušníku
Ukazuje odchádzajúce tlak
vzduchu na náradie a je riadený
regulátorom.
Regulacia - redukčný ventil
Tlak vzduchu prichádzajúce zo
vzduchu. Nádrž je riadená
regulátorom. Ak chcete zvýšiť tlak
otočte v smere hodinových
ručičiek a pre zníženie tlaku otočte
proti smeru hodinových ručičiek.
Spätný ventil
Ak čerpadlo nie je v prevádzke ventil uzavrie tlak vzduchu vo vnútri nádrže. Vnútorné komponenty.
Vypúšťací ventil nádrže
Používa sa pre odtok kondenzátu vzduchu z nádrže.
Poistný ventil nádrže
Používa sa k úniku pretlaku nádrže do atmosféry. Tento ventil by mal otvoriť len vtedy, keď tlak v
nádrži je vyšší ako maximálny menovitý tlak.
Tlakový spínač
Ovláda napájanie motora a tiež nastavenie zapínacieho a vypínacieho tlaku. Tento prepínač slúži ako
pozície On / Off.
Tepelné preťaženie
Motor je vybavený automatickou ochranou proti tepelnému preťaženiu. Ak sa motor prehreje tento
chránič vypne motor. Následne motor 30 minút chladne pred jeho opätovným používaním.
spätný ventil
výstupnej trubice
vypúšťací ventil nádrže
