Sigur MR1 User manual

1Sigur MR1

РУКОВОДСТВО ПО МОНТАЖУ
СЧИТЫВАТЕЛЯ SIGUR MR1

4Руководство по монтажу

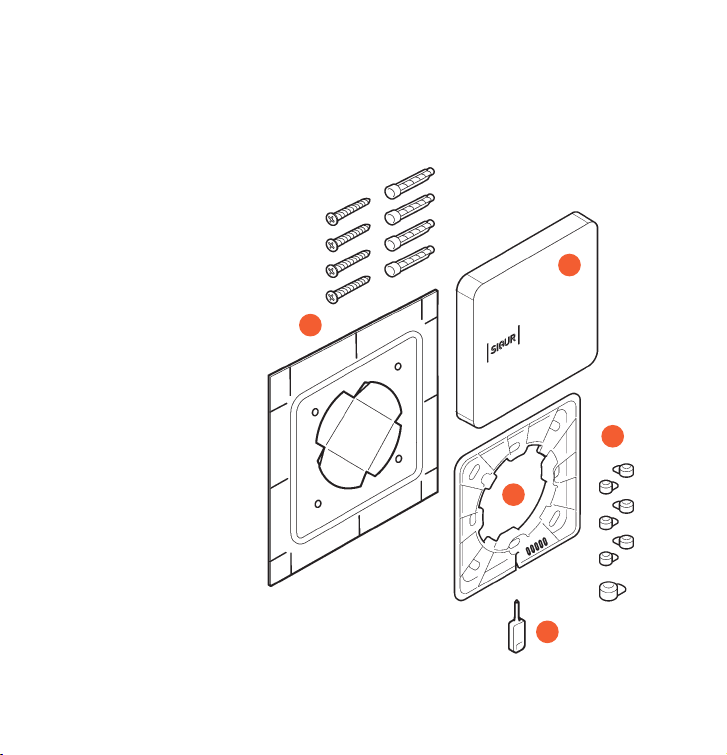

КОМПЛЕКТАЦИЯ
1. Считыватель Sigur MR1
2. Настенная панель
3. Ключ для вскрытия корпуса
4. Комплект крепежа
5. Набор соединителей 3M
ScotchlokTM
6. Руководство по монтажу
1.
2.
5.
4.
1.
3.

5Sigur MR1
ОБЩИЕ СВЕДЕНИЯ2.
Считыватель Sigur MR1 предназначен для использования
всоставе систем контроля доступа, поддерживает идентификаторы
стандарта Mifare (Ultralight, Classic, Mini, ID, DESFire, Plus),
втом числе, защищенный режим для семейства Mifare Classic,
защищенные режимы SL1 иSL3 для семейства Mifare Plus, атакже
банковские бесконтактные карты МИР, Visa иMasterCard.*
Для модели Sigur MR1 BLE вкачестве идентификатора также
возможно использование смартфона под управлением Android
или iOS. Вэтом случае связь между мобильным устройством
исчитывателем осуществляется при помощи технологии Bluetooth
Low Energy.
* Для использования банковской карты вкачестве
идентификатора должно быть выполнено одно
изследующих условий:
1) наличие статического UID (для использования
карты врежиме чтения UID);
2) наличие эмуляции карт Mifare Classic или Plus,
соответствующей документу «AN10833 MIFARE Type
Identication» компании NXP (для работы скартами
взащищенном режиме).

6Руководство по монтажу

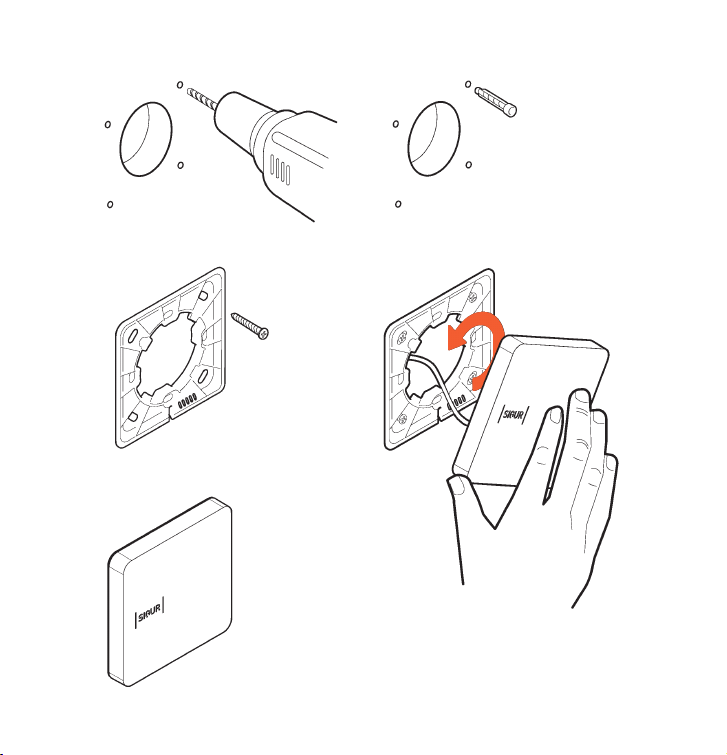

МОНТАЖ3.
x4

7Sigur MR1
x4
x4
x4

8Руководство по монтажу
МОНТАЖ И УСТАНОВКА4.
Считыватель может быть смонтирован
настену как сиспользованием стандартной
монтажной коробки, так ибез неё.

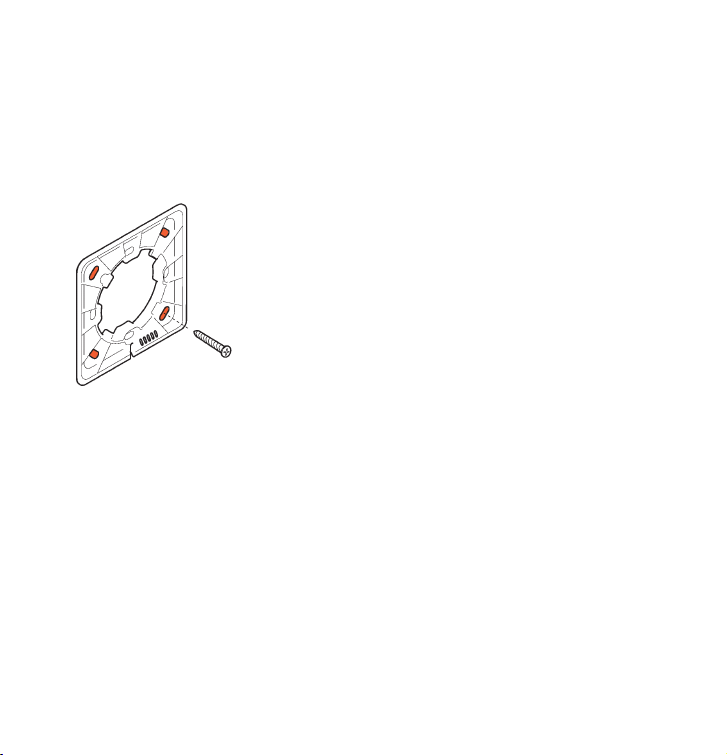

Настенная панель (2) имеет отверстия для
крепежа:
• в монтажную коробку,
• непосредственно к стене

9Sigur MR1
УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ
МОНТАЖНОЙ КОРОБКИ
4.1.
1. Подберите подходящее место для
монтажа считывателя.
2. Установите встену монтажную коробку
(стандартные габариты: диаметр
– 65мм,
высота – 45мм) ивыведите внеё кабель
отконтроллера СКУД.
3. Закрепите настенную панель
считывателя шурупами так, чтобы
надпись «ВВЕРX» была вверхнем
положении.
x4

10 Руководство по монтажу
УСТАНОВКА НЕПОСРЕДСТВЕННО
НА СТЕНУ
4.2.

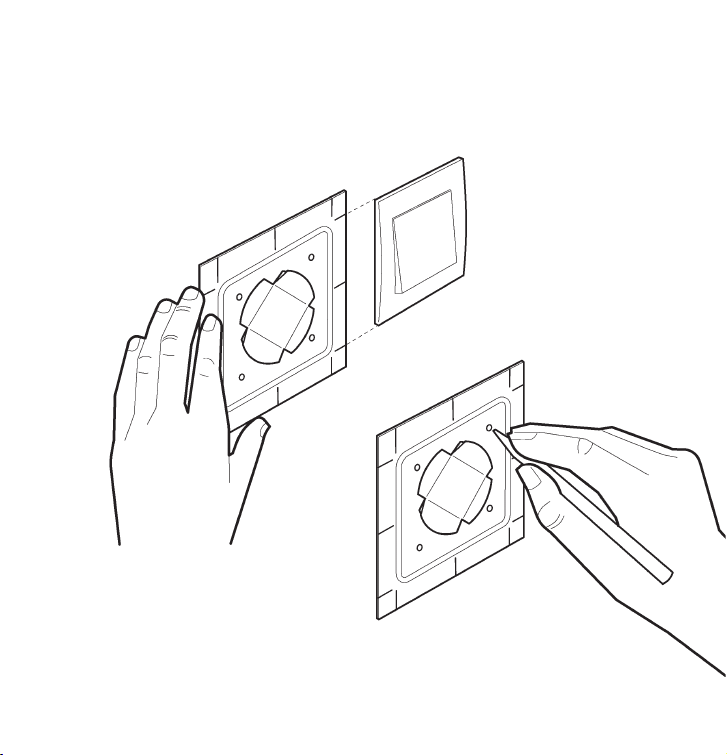

1. Подберите подходящее место для
монтажа считывателя. Разметьте места
крепления, используя настенную панель
(2) как шаблон.
2. Просверлите четыре отверстия
диаметром 6мм иглубиной 45мм
вместах крепления, атакже отверстие
для кабеля.
3. Забейте комплектные дюбели
впросверленные отверстия.
4. Закрепите настенную панель
считывателя шурупами так, чтобы
надпись «ВВЕРX» была вверхнем
положении.
5. Заведите внутрь кабель отконтроллера
СКУД.
x4

11Sigur MR1
ПОДКЛЮЧЕНИЕ И УСТАНОВКА
СЧИТЫВАТЕЛЯ
4.3
1. Согласно таблице назначения соедините провода считывателя
и приходящего кабеля, используя комплектные соединители
ScotchlokTM.
2. Соединители предназначены для кабелей с диаметром жил
от 0,4 до 0,9 мм.
3. Не требуется зачищать изоляцию проводов перед соединением.
4. Вставьте провода до упора и сожмите соединитель, например,
плоскогубцами, полностью утопив цветную часть в прозрачную.
5. Тройные соединители позволяют, например, разветвить одну
линию управления контроллера и на зелёный световой индикатор,
и на звук. Или объединить четыре провода соединительного
кабеля попарно в один «общий» провод и один «плюс питания»
считывателя – для большей дальности подключения.
6. Настенная панель и считыватель соединяются через байонетное
крепление. Совместите выступы считывателя с пазами в настенной
панели, расположив считыватель под небольшим углом.
7. Слегка нажмите на считыватель и поверните его в горизонтальной
плоскости до характерного щелчка.

12 Руководство по монтажу
НАЗНАЧЕНИЕ ПРОВОДОВ
СЧИТЫВАТЕЛЯ
5.
Цвет Название Назначение
Красный +12V Напряжение питания
Черный Gnd Земля
Зелёный Data 0 Линия данных Wiegand 0
Белый Data 1 Линия данных Wiegand 1
Синий Allow / Green Включение звукового и светового сигнала
разрешения доступа
Коричневый Deny / Red Включение звукового и светового сигнала
запрета доступа
Желтый Beep Включение монотонного звукового сигнала

13Sigur MR1
СНЯТИЕ СЧИТЫВАТЕЛЯ6.
1. Вставьте ключ в отверстие до упора.
2. Поверните считыватель ладонью
относительно настенной панели.
3. Извлеките считыватель из настенной
панели.
При снятии и установке считывателя
на линиях Data 0 и Data 1 формируются
специальные Wiegand-посылки.

14 Руководство по монтажу
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
И УСЛОВИЯ ЭКСПЛУАТАЦИИ
7.
Тип идентификаторов Mifare (Ultralight, Classic, Mini, ID, DESFire, Plus),
включая защищенные режимы SL1 и SL3 семейства
Plus, защищенный режим семейства Classic.
Бесконтактные банковские карты MasterCard,
Visa, МИР.*
Смартфоны (Android, iOS) по технологии BLE
(при наличии Bluetooth 4.0 и выше).
Все идентификаторы стандарта ISO14443-A
в режиме чтения UID.
Дальность чтения до 9 см в зависимости от типа карты и режима работы
Выходные интерфейсы Wiegand различной битности (26, 34, 58)
Габариты 90х90х12 мм
Температурный режим от -25 до +55 °C
Класс защиты IP65
Напряжение питания 12 В (9...14 В)
Потребляемый ток при
напряжении питания 12В 90 мА в режиме ожидания 130 мА при чтении карты
Индикация RGB светодиод
Широкополосный звук (PCM 16bit, 44.1kHz, Mono)
3 входа управления индикацией
Средства диагностики Встроенные средства самопроверки
Датчик открытия корпуса
Датчик температуры

15Sigur MR1
Располагать считыватели лучше всего нанекотором
расстоянии друг отдруга, чтобы один итотже идентификатор
непопадал взону действия сразу нескольких считывателей:
• для карт расстояние между считывателями должно быть
неменьше 15см;
• для смартфонов расстояние определяется настроенным
уровнем сигнала.
Нерекомендуется устанавливать считыватель наметаллических
плоскостях, вблизи источников радиопомех исиловых линий
–
это снижает дальность чтения идентификаторов, втом числе
дальность чтения мобильных телефонов.
* В режиме чтения UID при наличии
статического UID / в защищенном режиме при
наличии эмуляции Mifare Classic или Plus,
соответствующей документу «AN10833 MIFARE
Type Identication» компании NXP.

16 Руководство по монтажу
8. АППАРАТНЫЙ СБРОС СЧИТЫВАТЕЛЯ
Для аппаратного сброса на заводские
настройки:
1. Отключите питание считывателя.
2. Замкните линии Data 0 (зеленый провод)
и Beep (желтый провод).
3. Подайте питание на считыватель.

17Sigur MR1
РЕКОМЕНДАЦИИ
ПО ВЫБОРУ КАБЕЛЕЙ
9.
Нанебольшом удалении считывателей
отконтроллера (до50м) рекомендуется
выполнять кабелем сечением 0,22–0,5мм².
Допустимо использование любых типов
сигнальных кабелей, например,
КСПВ 8х0,5.
При большей удалённости (50–100м)
необходим кабель большего сечения
(0,75–1,0мм²), как минимум, налиниях
питания считывателей.
Также при подключении ознакомьтесь
срекомендациями отпроизводителя
контроллера, ккоторому будет выполняться
подключение.
