ПАСПОРТ
26.30.50-25708504-0012-2021П
СЧИТЫВАТЕЛЬ SIGUR MR100

Паспорт4
1. НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ
ПАРАМЕТРЫ
Считыватель представлен в трёх модификациях: MR100 Lite, MR100,
MR100 Multi.
Считыватель в модификации Sigur MR100 Lite предназначен для
использования в составе систем контроля доступа, поддерживает
идентификаторы стандарта Mifare (Ultralight, Classic, Mini, ID, DESFire,
Plus), в том числе, защищенный режим для семейства Mifare Classic,
защищенные режимы SL1 и SL3 для семейства Mifare Plus, а также
банковские бесконтактные карты МИР, Visa и MasterCard.*
Считыватель в модификации Sigur MR100 также поддерживает
чтение PAN-номера банковской карты (как физической,
так и добавленной в электронный кошелёк на смартфоне)
и даёт возможность использовать смартфоны с установленным
приложением «Sigur Доступ» под управлением Android
или iOS для идентификации. Чтение PAN-номера банковской карты
осуществляется с использованием технологии EMV. В случае работы
со смартфонами с установленным приложением «Sigur Доступ» связь
между мобильным устройством и считывателем осуществляется при
помощи технологии Bluetooth Low Energy.

Sigur MR100 5
Считыватель в модификации MR100 Multi в качестве идентификатора,
в дополнении к указанному для предыдущих модификаций, также
может использовать карты EM Marine и HID Prox II.
Считыватель рассчитан на круглосуточный режим работы,
не должен использоваться в условиях воздействия агрессивных
сред и во взрывоопасных помещениях.
* Для использования банковской карты в качестве
идентификатора должно быть выполнено одно
из следующих условий:
1. Наличие статического UID (для использования карты
в режиме чтения UID).
2. Наличие эмуляции карт Mifare Classic или Plus,
соответствующей документу «AN10833 MIFARE Type
Identication» компании NXP (для работы с картами
в защищенном режиме).

Паспорт6
Модификация
считывателя: MR100 Lite MR100 MR100 Multi
Габаритные размеры
без учёта кабеля: 90 * 90 * 12 мм
Напряжение питания: от 9 до 28В
Потребляемый ток, не более: 130 мА
Тип идентификаторов
Mifare (Ultralight, Classic, Mini, ID, DESFire, Plus), включая
защищенные режимы SL1 и SL3 семейства Mifare Plus,
защищенный режим семейства Mifare Classic.
Бесконтактные банковские карты MasterCard, Visa, МИР
в режиме чтения UID при наличии статического UID, в
защищенном режиме при наличии эмуляции Mifare Classic
или Plus, соответствующей документу «AN10833 MIFARE Type
Identication» компании NXP.
Все идентификаторы стандарта ISO14443-A в режиме чтения
UID.
Смартфоны (Android, iOS) по технологии
BLE (при наличии Bluetooth 4.0 и выше).
PAN-номер банковской карты по
технологии EMV (MasterCard, Visa, МИР,
в т.ч. добавленные в электронные
кошельки: Google Pay, Apple Wallet,
Samsung Pay).
EM-Marine, HID Prox II
2. КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ

Sigur MR100 7
Дальность
чтения карт: До 9 см (зависит от карты и режима работы)
Дальность чтения
смартфонов: До 10 м в прямой видимости (по BLE)
Интерфейс связи с
контроллером: Wiegand (26, 34, 58), RS-485 (OSDP)
Индикация
RGB светодиод
Широкополосный звук (PCM 16bit, 44.1kHz, Mono)
3 входа управления индикацией (при подключении считывателей
по Wiegand)
Управление индикацией по OSDP (при подключении считывателей
по OSDP)
Класс защиты: IP65
Рабочая
температура: От -40 до +60 °C
Средства
диагностики
Встроенные средства самопроверки
Датчик открытия корпуса
Датчик температуры
Оцифровка напряжения питания

Паспорт8
2.
5.
4.
1.
3.
3. КОМПЛЕКТАЦИЯ
1. Считыватель Sigur MR100
2. Настенная панель
3. Ключ для вскрытия корпуса
4. Комплект крепежа
5. Набор соединителей
3M ScotchLockTM
6. Руководство по монтажу

Sigur MR100 9
4. РЕКОМЕНДАЦИИ ПО МОНТАЖУ
Располагать считыватели лучше всего
на некотором расстоянии друг от друга,
чтобы один и тот же идентификатор не
попадал в зону действия сразу нескольких
считывателей:
• для карт расстояние между
считывателями должно быть не меньше
15 см;
• для смартфонов расстояние
определяется настроенным уровнем
сигнала.
Не рекомендуется устанавливать
считыватель на металлических плоскостях,
вблизи источников радиопомех и силовых
линий – это снижает дальность чтения
идентификаторов, в том числе, дальность
чтения мобильных телефонов. Также
не рекомендуется устанавливать
считыватель на поверхность подверженную
воздействию прямых солнечных лучей.

Паспорт10
x4
4. МОНТАЖ

Sigur MR100 11
x4
x4
x4

Паспорт12
5. МОНТАЖ И УСТАНОВКА
Считыватель может быть смонтирован
на стену как с использованием стандартной
монтажной коробки, так и без неё.
Настенная панель (2) имеет отверстия
для крепежа:
• в монтажную коробку;
• непосредственно к стене.

Sigur MR100 13
5. 1 УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ
МОНТАЖНОЙ КОРОБКИ
1. Подберите подходящее место для монтажа
считывателя.
2. Установите в стену монтажную коробку
(стандартные габариты: диаметр – 65 мм,
высота – 45 мм) и выведите в неё кабель
от контроллера СКУД.

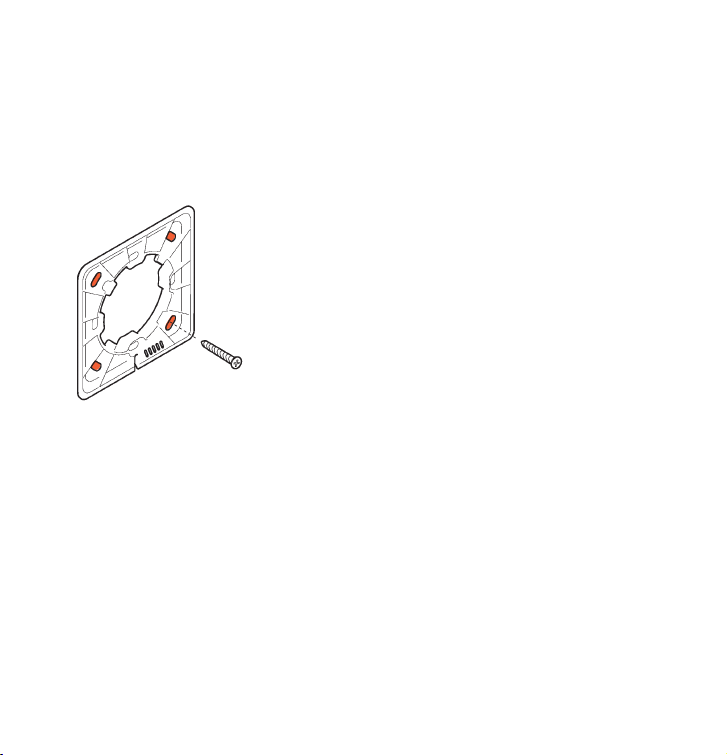

3. Закрепите настенную панель считывателя
шурупами так, чтобы надпись «ВВЕРX»
была в верхнем положении.
x4

Паспорт14
x4
5. 2 УСТАНОВКА НЕПОСРЕДСТВЕННО
НА СТЕНУ

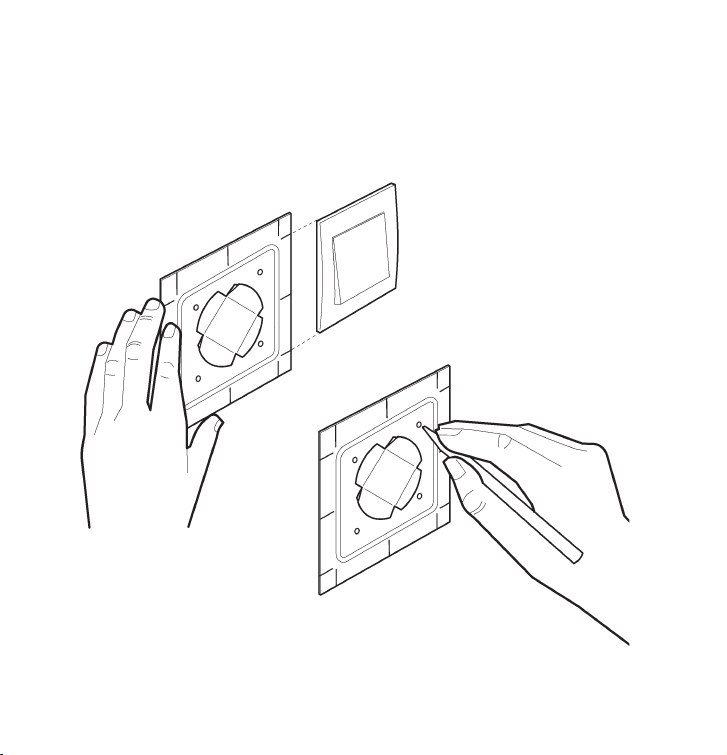

1. Подберите подходящее место для монтажа
считывателя. Разметьте места крепления,
используя настенную панель (2)
как шаблон.
2. Просверлите четыре отверстия диаметром
6 мм и глубиной 45 мм в местах крепления,
а также отверстие для кабеля.
3. Забейте комплектные дюбели
в просверленные отверстия.

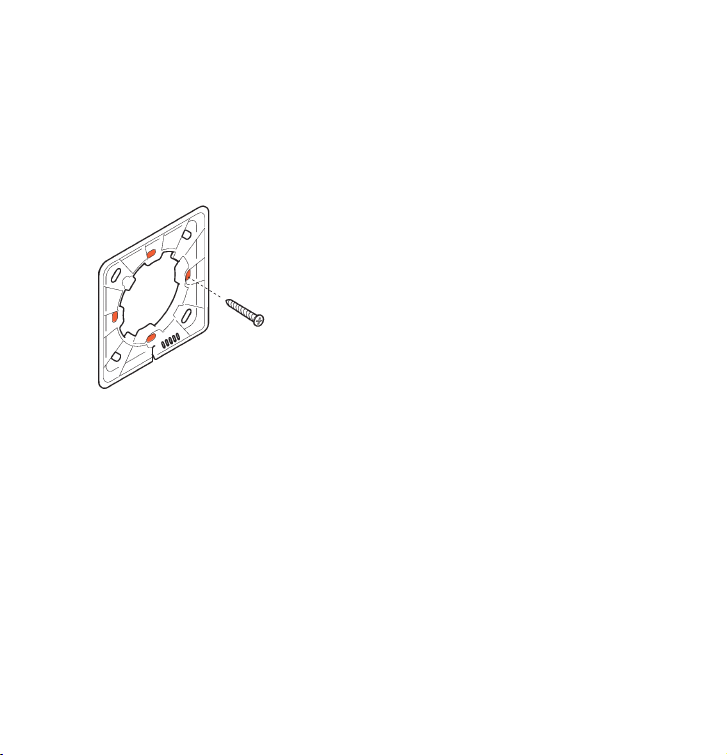

4. Закрепите настенную панель считывателя
шурупами так, чтобы надпись «ВВЕРX»
была в верхнем положении.
5. Заведите внутрь кабель от контроллера
СКУД.

Sigur MR100 15
6 ПОДКЛЮЧЕНИЕ И УСТАНОВКА
СЧИТЫВАТЕЛЯ
1. Согласно таблице назначения соедините провода считывателя
и приходящего кабеля, используя комплектные соединители
ScotchLoсkTM.
2. Соединители предназначены для кабелей с диаметром жил
от 0,4 до 0,9 мм.
3. Зачищать изоляцию проводов перед соединением не требуется.
4. Вставьте провода до упора и сожмите соединитель, например,
плоскогубцами, полностью утопив цветную часть в прозрачную.
5. Тройные соединители позволяют, например, разветвить одну
линию управления контроллера и на зелёный световой индикатор,
и на звук. Или объединить четыре провода соединительного
кабеля попарно в один «общий» провод и один «плюс питания»
считывателя – для большей дальности подключения.
6. Настенная панель и считыватель соединяются через байонетное
крепление. Совместите выступы считывателя с пазами в настенной
панели, расположив считыватель под небольшим углом.
7. Слегка нажмите на считыватель и поверните его в горизонтальной
плоскости до характерного щелчка.

Паспорт16
7. НАЗНАЧЕНИЕ ПРОВОДОВ
СЧИТЫВАТЕЛЯ
Цвет Название Назначение
Красный +12V Напряжение питания
Чёрный GND Земля
Зел ёный Data 0 Линия данных Wiegand
0 или А (RS-485)
Белый Data 1 Линия данных Wiegand
1 или B (RS-485)
Синий Allow / Green Включение звукового и светового сигнала
разрешения доступа
Коричневый Deny / Red Включение звукового и светового сигнала
запрета доступа
Жёлтый Beep
Включение светового
и звукового
сигнала ожидания
дополнительного
действия \ включение
монотонного звукового
сигнала*
*Конфигурируется в программном обеспечении.

Sigur MR100 17
8. РЕКОМЕНДАЦИИ ПО ВЫБОРУ
КАБЕЛЕЙ
На небольшом удалении Wiegand-считывателей от контроллера
(до 50 м) подключение рекомендуется выполнять кабелем сечением
0,22-0,5 мм².
Допустимо использование любых типов сигнальных кабелей,
например, КСПВ 8х0,5.
При большей удалённости (50-100 м) необходим кабель большего
сечения (0,75-1,0 мм²), как минимум, на линиях питания
считывателей.
Подключение OSDP-считывателей выполняется кабелем типа UTP 5
категории, либо специальными кабелями (например, для внутренней
проводки - КИПЭВ, КИПвЭВ, для наружной — КИПЭП, КИПвЭП).
При подключении необходимо строго соблюдать топологию шлейфа
«шина».
Так же при подключении ознакомьтесь с рекомендациями
от производителя контроллера, к которому будет выполняться
подключение.

Паспорт18
9. СНЯТИЕ СЧИТЫВАТЕЛЯ
1. Вставьте ключ в отверстие до упора.
2. Поверните считыватель ладонью
относительно настенной панели.
3. Извлеките считыватель из настенной
панели.
4. При снятии и установке считывателя
на линиях Data 0 и Data 1 формируются
специальные Wiegand-посылки.

Sigur MR100 19
10. АППАРАТНЫЙ СБРОС
СЧИТЫВАТЕЛЯ
Для аппаратного сброса на заводские
настройки:
1. Отключите питание считывателя.
2. Замкните линии Data 0 (зелёный провод)
и Beep (желтый провод).
3. Подайте питание на считыватель.

Паспорт20
11. ПРАВИЛА ХРАНЕНИЯ
Условия хранения по ГОСТ 15150 –
категория 1, при отсутствии паров кислот,
щелочей и иных газов,
вызывающих коррозию.
