Siko TG01 User manual

Kurzanleitung
TG01 · Datum 03.09.2019 · Art. Nr. 90051 · Änd. Stand 172/19
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Telefon: + 49 7661 394-0
Telefax: + 49 7661 394-388
Service: suppor[email protected]
TG01
Tischgehäuse
(Ausführung 01)
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/tg01
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass das Tischge-
häuse richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.

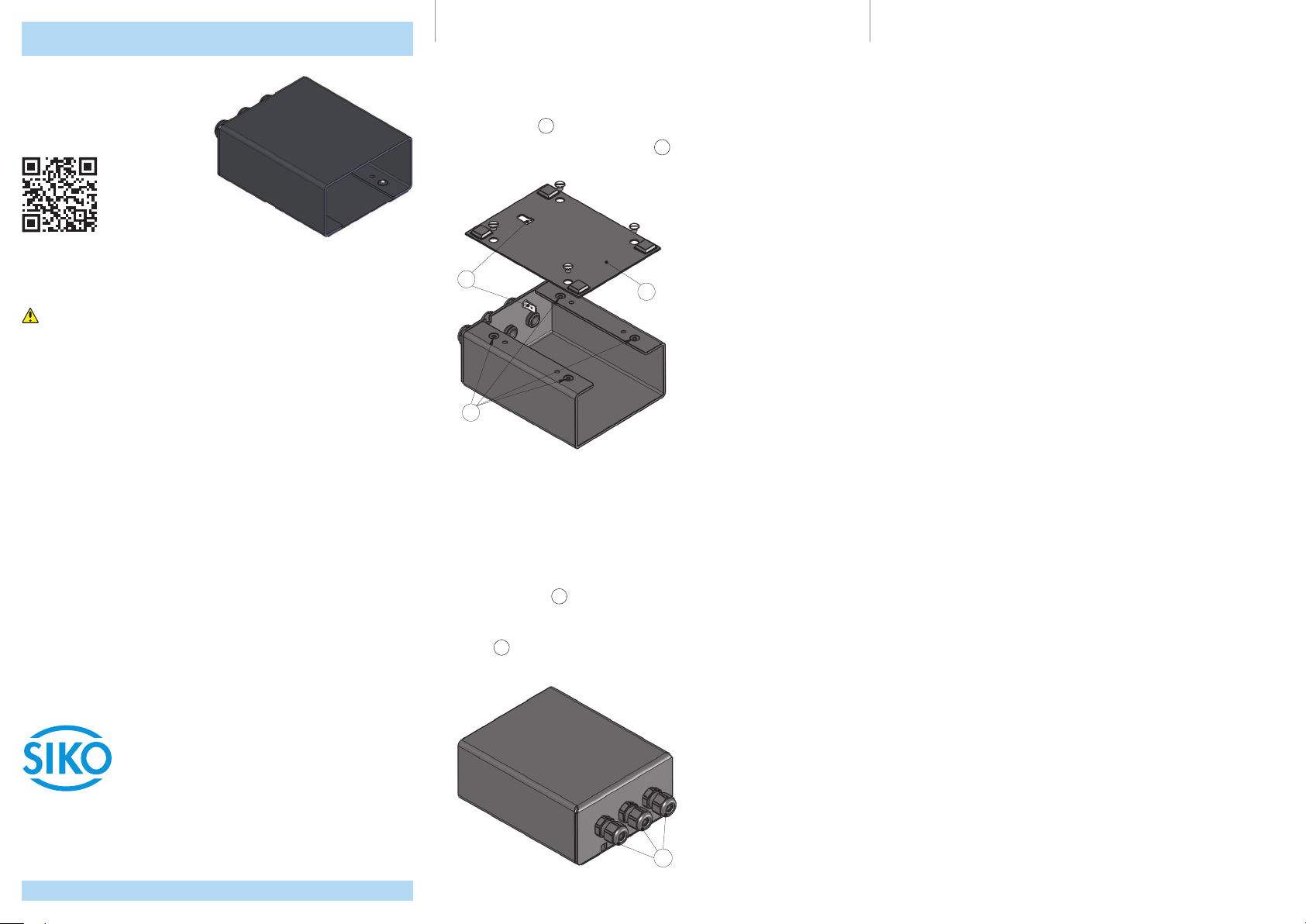

Montage Tischgehäuse
Das Tischgehäuse dient als Aufnahme für SIKO-Messanzeigen mit einem Schalt-
tafelgehäuse 96x48. Das Tischgehäuse ist nur für diese Verwendung vorgese-
hen.
Durch Schrauben kann das Tischgehäuse befestigt werden.
• Bodenplatte 2abschrauben.
• Mittels 4 Befestigungsschrauben M4 1Tischgehäuse montieren (max. Ein-
schraubtiefe 4mm).
1
3
2
Elektrische Installation
Schutzleiteranschluss:
Es besteht Gefahr durch elektrischen Schlag. Teile von elektrischen Geräten
können unter gefährlicher Spannung stehen.
• Bei Messanzeigen mit einer Betriebsspannung von mehr als 48V (z. B.
115VAC oder 230VAC) ist es zwingend notwendig, das Gehäuse über die
Erdungsfahnen 3mit PE zu verbinden. Dazu können handelsübliche Flach-
stecker 6.3mm verwendet werden.
Der Anschluss an die Messanzeige erfolgt über 3 Kabelverschraubungen (für ø3
... 6.5) 1auf der Rückseite des Tischgehäuses. Anschlussbelegung siehe ent-
sprechende Messanzeige.
1

Quick Start Guide
TG01 · Date 03.09.2019 · Art. No. 90051 · Mod. status 172/19
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Phone: [phone]
Fax: + 49 7661 394-388
Service: suppor[email protected]
Caution
In order to ensure reliable functioning of this product, take care to transport,
store, position and mount it appropriately. Exercise care when you operate and
maintain the device. Only properly qualified personnel is authorized to install
and operate this product.
Safety information
It is important for safety reasons that you read and understand the below
instructions before you install the system:
• Installation, connection, commissioning and maintenance shall be done by
properly qualified personnel.
• It is the responsibility of the customer to ensure that the personnel con-
cerned read and follow the instructions and directions of this Guide and of
the Installation Instruction.
• It is the responsibility of the customer to ensure that the benchtop housing
is correctly connected and configured.
• Only personnel specifically trained by SIKO shall execute repair and mainte-
nance work.
Mounting of benchtop housing
The benchtop housing serves as accommodation for SIKO electronic displays
with a switchboard housing 96x48. The benchtop housing is only intended for
this use.
The benchtop housing can be fastened by means of screws.
• Unscrew the bottom plate 2.
• Use 4 fastening screws M4 1to mount the benchtop housing (max. screw-
ing depth 4mm).
1
3
2
Electrical Installation
Protective conductor terminal:
Risk of electric strike. Parts of electronic devices can be under hazardous volt-
age.
• With measuring displays with an operating voltage of more than 48V (e. g.
115VAC or 230VAC) it is imperative to connect casing to PE via flat con-
nection 3. Standard flat plugs 6.3mm can be used.
The electronic display is connected via 3 cable glands (for ø3 ... 6.5) 1on the
rear of the benchtop housing. Pin assignment see the relevant electronic dis-
play.
1
TG01
Benchtop housing
(execution 01)
For detailed documentation please refer under
http://www.siko-global.com/p/tg01
