TECHNICAL MANUAL
SILVER KING MODELS SKDI AND SKFS COOLIE
Thank you for purchasing Silver King food service equipment. Our goal is to provide our customers
with the most reliable equipment in the industry today. Please read this manual and the accompany-
ing warranty information before operating your new Silver King unit. Be sure to complete and mail the
warranty card within 10 days of purchase to validate your warranty.
INSPECT FOR DAMAGE AND UNCRATE
Upon delivery of your new Silver King unit, uncrate at once to inspect for possible damage following
the instructions printed on the exterior of the container. Report any damages to the carrier responsible
for transportation and promptly present a claim for any evidence of mishandling.
INSTALLATION
Model SKFS
The Model SKFS has a stainless steel exterior that has been protected by a plastic covering during
manufacturing and shipping. This covering can be readily stripped before installation. After removing
this covering, wash the interior and exterior surfaces using a warm, mild soapy water solution and a
sponge or cloth. The Model SKFS has louvered panels at the bottom front and rear of the cabinet.
When installing the unit, these areas require a minimum spacing of six (6) inches to allow proper
airflow to the condensing unit and to maintain the compressor warranty!
Model SKDI
The Model SKDI is designed to drop into a counter or bar for convenient serving. A square cutout of
16.5 inches by 16.5 inches is required to drop the cabinet into the countertop. The counter must be
able to support a weight of at least 125 pounds or the unit should be supported from the bottom. Once
installed into the countertop a bead of silicone should be placed around the perimeter of the top to
prevent moisture from seeping through. When installing the unit into a countertop it is extremely
important to provide adequate air circulation to the condensing unit to maintain the compressor war-
ranty! If the cabinetry is not vented to allow the warm condensing unit discharge air to escape, you will
need to provide holes in it for that purpose. The suggested method for venting is to cut 8.5 inch square
holes in the counter directly in front of the condenser and directly behind the compressor. Once
installed the interior and the exposed exterior surfaces should be washed using a warm, mild soapy
water solution and a sponge or cloth.
LOCATION
When locating your Silver King Frozen Treat Case, convenience and accessibility are important con-
siderations, but the following installation guidelines must be followed;
 Always avoid placing the unit next to an oven, heating element or hot air source that would affect the
operation of the unit.
 Follow the installation guidelines above for proper airflow.
 The unit must be level.
All manuals and user guides at all-guides.com

2
MODEL___________________ SERIAL NO.____________________ DATE INSTALLED________________________
Electrical Connections
Be sure to check the data plate, located on the liner of the cabinet, for required voltage prior to connecting the
unit to power. The specifications on the data plate supersede any future discussion.
The standard unit is equipped with an eight (8) foot Power Cord that requires a 115 Volt, 60 Cycle, 1 phase
properly grounded electrical receptacle. The Power Cord comes with a 3 prong plug for grounding pur-
poses. Any attempt to cut off the grounding spike or to connect to an ungrounded adapter plug will void the
warranty, terminate the manufacturers responsibility and could result in serious injury.
The electrical circuit must be protected with a 15 or 20 ampere fuse or breaker. The unit must be isolated on
a circuit and not plugged into an extension cord.
OPERATION
Initial Start Up
After satisfying the installation requirements, the freezer is ready to start. The unit will start when the Power
Cord is connected to the required power source. If the Compressor does not start when the unit is initially
plugged in, check to make sure that the Temperature Control is not in the off position. Allow the unit to run for
two hours before loading it with product. When loading the unit with product do not load above the product
load line indicated on the liner.
Temperature Control
The Temperature Control is located at the front of the condensing unit area. Turn the Temperature Control
knob clockwise to obtain colder cabinet temperatures and vice versa. Allow the unit a minimum of two hours
to respond to a control setting adjustment.
Defrost
Both Silver King Models SKDI and SKFS are manual defrost units. The unit should be defrosted whenever
the walls accumulate a frost layer that is 1/4 inch thick. To defrost the unit, first unload the product from the
unit, then either turn the Temperature Control knob to the off position (fully counterclockwise) or disconnect
the Power Cord from the electrical receptacle, and remove or open the Lid. After the frost has melted or come
loose from the walls, wipe out the cabinet interior. Do not attempt to scrape or chisel off the frost as you could
do irreparable damage to the unit.
MAINTENANCE
Preventative maintenance is minimal although these few steps are very important to continued trouble free
operation and maximizing the life of your appliance.
Cabinet Surfaces
The cabinet interior and exterior surfaces should be cleaned periodically with a solution of warm water and
mild soap and wiped dry with a soft cloth. Should a surface become discolored, do not attempt to clean with
an abrasive cleanser or scouring pad. Use a soft cleanser and rub with the grain of the metal to avoid
scratching the surface.
Condenser
Periodically, accumulated dust must be removed from the Condenser. First, disconnect the unit from the
power supply. To clear the dust, vacuum or brush the Condenser fins located at the bottom front of the
cabinet. This will need to be done regularly to maintain the Compressor warranty!
P/N 90014
All manuals and user guides at all-guides.com

3
MANUEL TECHNIQUE
REFROIDISSEUR COOLIE MODÈLES SKDI ET SKFS DE SILVER KING
Merci davoir acheté léquipement de restaurant Silver King. Notre but est de fournir à nos clients léquipement
le plus fiable de lindustrie daujourdhui. Veuillez lire ce manuel et linformation de garantie qui laccompagne
avant de faire fonctionner votre nouvelle unité Silver King. Assurez-vous de remplir et dexpédier la carte de
garantie dans les dix jours suivant lachat pour valider votre garantie.
INSPECTEZ POUR DES DOMMAGES ÉVENTUELS ET DÉBALLEZ LUNITÉ DE SA CAISSE
Lors de la livraison de votre nouvelle unité Silver King, déballez-la tout de suite afin de linspecter pour des
dommages possibles en suivant les instructions imprimées sur lextérieur du conteneur. Signalez tout dommage
au transporteur responsable du transport et présentez immédiatement une réclamation pour nimporte quelle
preuve de maniement défectueux.
INSTALLATION
Modèle SKFS
Le modèle SKFS a un extérieur en acier inoxydable qui a été protégé par un revêtement plastique au cours
de sa fabrication et de son expédition. Ce revêtement peut être arraché facilement avant linstallation. Après
avoir enlevé ce revêtement, lavez les surfaces intérieures et extérieures en utilisant de leau savonneuse
douce et chaude, et une éponge ou un chiffon. Le modèle SKFS a des panneaux ayant des canaux de
ventilation à lavant et à larrière bas de larmoire. Lors de linstallation de larmoire, ces zones exigent un
espacement minimum de 6 pouces (15,2 cm) pour permettre un débit dair correct à destination du condenseur
et pour maintenir la garantie de compresseur!
Modèle SKDI
Le Modèle SKDI est conçu pour sintroduire facilement dans un comptoir ou un bar pour la commodité du
service. Un évidement carré de 16,5 pouces x 16,5 pouces (41,9 cm x 41,9 cm) est requis pour introduire
larmoire dans le dessus de comptoir. Le comptoir doit pouvoir supporter un poids dau moins 125 livres (56,7
kg) ou lappareil doit être soutenu à partir du bas. Une fois linstallation faite dans le dessus de comptoir, il faut
placer un cordon de silicone autour du périmètre du dessus de comptoir pour empêcher lhumidité de sinfiltrer
à travers. Lors de linstallation de lappareil dans un dessus de comptoir, il est extrêmement important dassurer
une circulation dair suffisante à destination de lappareil de condensation pour maintenir la garantie du
compresseur! Si laménagement darmoire nest pas ventilé pour permettre à lair chaud de décharge de
lappareil de condensation de séchapper, vous aurez besoin de prévoir des trous dans cet appareil dans ce
but. La méthode suggérée pour la ventilation consiste à découper des trous carrés de 8,5 pouces (20 cm)
dans le comptoir directement en face du condenseur et directement derrière le compresseur. Dès que le
modèle est installé, il faut laver lintérieur et les surfaces extérieures exposées en utilisant de leau savonneuse
douce et chaude, et une éponge ou un chiffon.
EMPLACEMENT
Quand vous déterminez lemplacement de votre caisse pour régals gelés, la commodité et laccessibilité sont
des considérations importantes, mais les conseils dinstallation qui suivent doivent être observés.
 Évitez toujours de placer lunité dans le voisinage dun four, dun élément chauffant ou dune source dair
chaud qui affecterait le fonctionnement de lunité.
 Suivez les conseils dinstallation ci-dessus pour avoir un écoulement dair correct.
 Lunité doit être horizontale.
All manuals and user guides at all-guides.com

4
Connexions électriques
Assurez-vous de consulter la plaque des données, située sur la paroi de larmoire, au sujet de la tension
requise avant de connecter lunité avec son alimentation. Les caractéristiques indiquées sur la plaque de
données remplacent toute discussion ultérieure.
Le réfrigérateur standard est muni dun cordon dalimentation long de huit (8) pieds qui exige une prise de
courant convenablement mise à la terre de 115 volts, 60 cycles/s, courant monophasé. Le cordon
dalimentation se présente avec une fiche à trois broches dans un but de mise à la terre. Toute tentative de
couper la pointe de mise à la terre ou de connecter lunité à une fiche dadaptateur non mise à la terre
annulera la garantie, mettra fin à la responsabilité des fabricants et peut produire des blessures sérieuses.
Le circuit doit être protégé par un fusible ou un disjoncteur de 15 ou 20 ampères. Lunité doit être isolée sur
un circuit et ne doit pas être branchée dans un cordon de rallonge.
FONCTIONNEMENT
Démarrage initial
Après avoir satisfait les exigences dinstallation, le congélateur est prêt à démarrer. Lunité démarrera quand
le cordon dalimentation sera connecté à la source dalimentation requise. Si le compresseur ne démarre pas
quand lunité est initialement branchée, vérifiez pour vous assurer que le réglage de température nest pas
dans la position arrêt. Laissez lunité fonctionner pendant deux heures avant de la charger avec du produit.
Lorsque vous chargez lunité avec du produit, Lorsque vous chargez lunité avec du produit, ne la chargez
pas au-dessus de la ligne de charge de produit indiquée sur la paroi.
Réglage de température
Le réglage de température est situé avant de la zone de lunité de condensation. Pour obtenir des températures
plus froides, tournez le bouton de réglage de température dans le sens horaire et vice versa. Laissez à lunité
au moins deux heures pour répondre à un réglage de fixation de régulation.
Dégivrage
Les deux modèles SKDI et SKFS de Silver King sont des appareils à dégivrage manuel. Lappareil doit être
dégivré chaque fois que les parois accumulent un couche de givre ayant une épaisseur de 1/4 de pouce (6
mm), Pour dégivrer lappareil, déchargez dabord le produit de lappareil, puis ou bien tournez le bouton de
commande de température complètement dans le sens antihoraire jusquà la position off (arrêt), ou
débranchez le cordon dalimentation de la prise de courant et retirez ou ouvrez le couvercle. Après que le
givre a fondu ou sest détaché des parois, essuyez lintérieur de larmoire. Nessayez pas de gratter ni
denlever au ciseau le givre car vous pourriez causer des dommages irréparables à lappareil.
ENTRETIEN
Lentretien préventif est minimal bien que les quelques mesures qui suivent soient très importantes pour un
fonctionnement continu et pour
Surfaces de larmoire
Les surfaces de lintérieur et de lextérieur doivent être nettoyées périodiquement avec une solution de savon
doux dans leau chaude, rincées et essuyées avec un chiffon doux pour les rendre sèches. Si une surface
devient couverte de décolorée, nessayez pas de la nettoyer avec une poudre à nettoyer abrasive ou un
tampon à récurer. Utilisez un produit dentretien doux et frottez en suivant le grain du métal pour éviter
dégratigner la surface.
Condenseur
Il faut enlever périodiquement la poussière accumulée du condenseur. Débranchez dabord lunité de
lalimentation. Pour enlever la poussière, passez le condenseur à laspirateur ou brossez-le à lavant inférieure
de larmoire. Cela a besoin dêtre fait régulièrement pour maintenir la garantie du compresseur !
P/N 90014
MODÈLE_________________NºDE SÉRIE.___________________DATE DINSTALLATION____________________
All manuals and user guides at all-guides.com

5
TECHNISCHES HANDBUCH
DIE MODELLE SKDI UND SKFS COOLIE VON SILVER KING
Wir danken Ihnen für den Kauf dieses Silver King Produktes. Unser Ziel ist es, unseren Kunden das
zuverlässigste Produkt auf dem Markt zu liefern. Bitte lesen Sie dieses Handbuch und die beiliegenden
Garantieinformationen durch, bevor Sie Ihr neues Silver King Gerät in Betrieb nehmen. Sie sollten die
Garantiekarte ausfüllen und spätestens 10 Tage nach dem Kauf einsenden, um Ihren Garantieanspruch zu
sichern.
AUSPACKEN UND AUF SCHÄDEN UNTERSUCHEN
Packen Sie Ihr neues Silver King Gerät sofort nach dem Kauf aus, um es auf eventuelle Transportschäden
zu untersuchen. Folgen Sie dabei den Anweisungen, die außen auf der Verpackung angebracht sind. Melden
Sie eventuelle Schäden dem für den Transport verantwortlichen Unternehmen und fordern Sie sofort
Schadenersatz, wenn Sie Hinweise entdecken, die auf fehlerhafte Behandlung schließen lassen.
INSTALLATION
Modell SKFS
Das Gehäuse des Modell SKFS besteht aus rostfreien Stahl und wird nach der Herstellung für die Lieferung
mit einer Plastikfolie geschützt. Die Schutzhülle kann vor der Installation abgezogen werden. Nach Entfernen
der Schutzhülle zunächst die Innen- und Außenwände mit warmen Seifenlösung und einem Tuch oder
Schwamm säubern. Das Modell SKFS besitzt jeweils vorne und hinten an der unteren Seite des Gehäuses
Lüftungslamellen. Bei der Installation des Geräts benötigen diese Flächen einen Mindestabstand von 15
cm, damit die Luft von dem kondensierenden Gerät richtig abziehen kann und die Garantie für den Kompressor
erhalten bleibt!
Model SKDI
Das Modell SKDI ist so konzipiert, dass es in einen Tresen oder in eine Bar eingebaut werden kann, was die
Bedienung leichter macht. Für den Einbau des Gehäuses muß ein rechteckiger Ausschnitt mit 41,25 cm
Seitenlänge in dem Tresen herausgegeschnitten werden. Der Tresen muß das Gewicht des Geräts (50 kg)
tragen können, sonst muß das Gerät von unten abgestützt werden. Nach der Installation in den Tresen
sollte eine Raupe Silikon rund um den oberen Ausschnitt angebracht werden, damit keine Flüssigkeit
durchdringen kann. Bei der Installation des Geräts sollte unbedingt auch darauf geachtet werden, dass das
kondensierende Gerät genügend Luftzufuhr erhält, damit die Garantie des Kompressors erhalten bleibt!
Wenn die Belüftung der Behausung nicht ausreichend erfolgen kann und die von dem warmen Gerät erzeugte,
feuchte Luft nicht abziehen kann, müssen an dem Tresen Löcher angebracht werden. Zur richtigen Belüftung
sollten direkt vor dem Kondensator und direkt hinter dem Kompressor rechteckige Löcher von etwa 2 cm
Breite angebracht werden. Nach Beendigung der Installation sollten die Oberflächen mit einer milden
Seifenlösung und Schwamm oder Tuch gereinigt werden.
Standort
Bei der Standortwahl Ihres neuen Gefriergeräts spielen Erwägungen wie Annehmlichkeit und Zugängigkeit
eine Rolle, es müssen aber auch folgende Richtlinien zur Installation befolgt werden:
Das Gefriergerät sollte auf keinen Fall in der unmittelbaren Nähe eines Ofens, einer Heizung oder anderen
Quelle von heißer Luft stehen, da dies den Betrieb des Gerätes beeinflusst.
Befolgen Sie bitte die obige Anleitung für eine ausreichende Luftzufuhr.
Das Gerät sollte so angehoben werden.
All manuals and user guides at all-guides.com
all-guides.com

6
Elektrischer Anschluss
Informieren Sie sich auf dem Hinweisschild an der Schrankinnenwand über die erforderliche Spannung,
bevor Sie das Gerät anschließen. Die Angaben auf dem Hinweisschild gelten auch entgegen eventuell
anderslautender zukünftiger Angaben.
Der Standardkühlschrank wird mit einem 2,5 m langen Stromkabel geliefert, das für eine einphasige
ordnungsgemäß geerdete Steckdose mit 115 Volt und 60 Hz ausgelegt ist. Das Stromkabel wird mit einem
Stecker mit 3 Stiften zur Erdung geliefert. Wird versucht, den Erdungsstift zu entfernen oder das Gerät mit
einen ungeerdeten Zwischenstecker zu verbinden, erlischt die Garantie, der Hersteller übernimmt keine
Verantwortung und es kann zu ernsthaften Verletzungen kommen.
Der Stromkreis muss mit einer 15 oder 20 Ampere Sicherung oder einem Schutzschalter gesichert sein. Es
darf kein weiteres Gerät am Stromkreis angeschlossen sein und kein Verlängerungskabel verwendet werden.
BETRIEB
Erstmaliger Betrieb
Wenn die Installationsvoraussetzungen erfüllt sind, kann der Gefrierschrank in Betrieb genommen werden.
Der Gefrierschrank schaltet sich ein, sobald das Stromkabel mit der erforderlichen Stromquelle verbunden
ist. Falls der Kompressor sich nicht einschaltet, sobald das Gerät erstmalig an den Strom angeschlossen
wird, stellen Sie sicher, dass der Temperaturregler nicht auf aus steht. Lassen Sie das Gerät mindestens
zwei Stunden lang laufen, bevor Sie Lebensmittel einordnen. Wenn Sie Lebensmittel einordnen, achten Sie
darauf, ordnen sie nicht ein über der Produktseinlage.
Temperaturregler
Der Temperaturregler befindet sich vor dem Kondensator. Wollen Sie kältere Temperaturen erreichen, drehen
Sie den Temperaturregler im Uhrzeigersinn, wollen Sie die Temperatur erhöhen, drehen Sie ihn gegen den
Uhrzeigersinn. Das Gerät braucht mindestens zwei Stunden, um auf die neue Einstellung des
Temperaturreglers zu reagieren.
Abtauen
Beide Modelle von Silver King, SKDI und SKFS können manuell abgetaut werden. Die Geräte sollten immer
dann abgetaut werden, wenn sich eine Eisschicht von etwa 1 cm Dicke an den Wänden gebildet hat. Vor
dem Abtauen müssen zunächst alle Produkte von dem Gerät entfernt werden, dann entweder den
Temperaturschalter auf die Position Off drehen (einmal ganz gegen den Uhrzeigersinn drehen) oder den
Stecker aus der Steckdose ziehen und die Abdeckung öffnen bzw. entfernen. Nachdem das Eis geschmolzen
ist oder von den Wänden leicht entfernt werden konnte, sollte das Gerät innen ausgewischt werden. Auf
keinen Fall versuchen, dass Eis gewaltsam zu entfernen oder wegzukratzen, da sonst am Gerät ein
irreparabler Schaden entstehen kann.
WARTUNG
Das Gerät benötig nur minimale vorbeugende Wartung, doch diese wenigen Schritte sind sehr wichtig, um
den Betrieb zu gewährleisten und die Lebensdauer des Gerätes zu verlängern.
Schrankoberflächen
Die Schrankoberflächen sind innen und außen aus Edelstahl. Diese Oberflächen sollten regelmäßig mit
warmem Seifenwasser gereinigt und mit einem weichen Tuch trocken gewischt werden. Sollte die Oberfläche
Flecken bekommen haben, versuchen Sie nicht, sie mit einem Scheuermittel oder einem Scheuerschwamm
zu reinigen. Verwenden Sie einen sanften Reiniger und reiben Sie in Richtung der Metallfasern, um zu
vermeiden, dass die Oberfläche Kratzer bekommt. Immer reinigen mit reinigem Wasser und machern Sie
trocken nach einem Reiniger brauchen.
Kondensator
Zeitweise muß der sich ansammelnde Staub vom Kondensator entfernt werden. Zunächst die Stromzufuhr
zum Gerät ausstecken. Der Staub kann dann mit einem Staubsauger oder einer Bürste von den unteren
vorderen am Gerät befindlichen Kühlrippen des Kondesators entfernt werden. Um die Garantie des Gerätes
zu erhalten, sollte dieser Vorgang regelmäßig durchgeführt werden!
P/N 90014
MODELL___________________ SERIENNR.____________________ INSTALLATIONSDATUM__________________
All manuals and user guides at all-guides.com

7
MANUAL TECNICO
CONGELADORES Coolie MODELOS SKDI Y SKFS SILVER KING
Gracias por comprar la maquinaria de servicios de alimentación Silver King. Nuestro objetivo es otorgar a
nuestros clientes la mejor maquinaria de la industria actual. Sírvase leer este manual y la información
acerca de la garantía que lo acompaña antes de poner en funcionamiento su nueva unidad Silver King.
Asegúrese de completar y enviar por correo la tarjeta de garantía dentro de los 10 días posteriores a la
compra a fin de ratificar su garantía.
INSPECCIONE LA UNIDAD EN BUSCA DE DAÑOS Y DESEMBALE
Cuando reciba su nueva unidad Silver King, desembálela inmediatamente y controle que no haya sufrido
daños durante el transporte siguiendo las instrucciones impresas en la parte externa del envase. Si encuentra
daños, infórmelo a la empresa responsable del transporte y presente inmediatamente un reclamo ante
cualquier prueba de maltrato. Si presenta un reclamo, conserve todo el material de embalaje.
INSTALACION
El model SKFS tiene un gabinete del exterior de acero inoxidable protegido por una cubierta de plástico en
la fabricación y envío. Esta cubierta puede ser retirada antes de la instalación. Una vez retirada la cubierta,
lave las superficies internas y externas utilizando una solución de agua jabonosa y tibia y una esponja o
paño. El modelo SKFS tiene paneles persianos a los partes del frente y trasera del gabinete. !Para instalación,
se necesita un mínimo de seis (6) pulgadas para circulación de aire adecuado al condensador y para
mantener la vigencia de la garantía!
Modelo SKDI
El modelo SKDI está designada para poner en un mostrador o barra para la conveniencia. Es necesario a
cortar un caudrado de 16.5 x 16.5 pulgadas para poner el gabinete en el mostrador. El mostrador tiene que
soportar un mínimo de 125 libras o la unidad se debe soportar del fondo. Después del instalandolo en el
superficie del mostrador ponga un línea de silicio alrededor del perímetro del superior para impedir la
infiltración de la humedad. Cuando instale la unidad en un mostrador es muy importante a tener circulación
de aire adecuado al condensador y para mantener la vigencia de la garantía. Si el gabinete no tiene aire
adecuado, el aire del condensador nu pueden llevar la unidad, y necesita hacer agujeros para aire.
Normalmente necesita cortar agujeros de 8.5 pulgadas en el mostrador, enfrente del condensador y detrás
del compresor. Una vez instalada, lave las superficies internas y externas utilizando una solución de agua
jabonosa y tibia y una esponja o paño.
Ubicación
Al elegir una ubicación para su congelador Silver King, debe tener en cuenta la conveniencia y facilidad de
acceso, pero debe seguir las siguientes pautas de instalación:
Siempre evite colocar el congelador cerca de un horno, elemento calefactor o fuente de aire caliente, que
pueda afectar el funcionamiento de la unidad.
Para circulación del aire adecuado, debe seguir las pautas de instalación antes:
La unidad debe estar instalada derecha.
All manuals and user guides at all-guides.com

8
Conexiones Eléctricas
Asegúrese de revisar la placa de datos ubicada en el revestimiento del gabinete para ver el voltaje requerido
antes de conectar la unidad a una fuente eléctrica. Las especificaciones en la placa de datos sustituyen
cualquier discusión posterior.
La unidad estándar está equipada con un cable de transmisión de energía de 2,43 metros (8 pies) que
requiere un receptor eléctrico con descarga a tierra de 115 Voltios, 60 Ciclos, 1 Fase. El cable de transmisión
de energía incluye un enchufe de tres patas para la descarga a tierra. Cualquier intento de cortar la pata de
descarga a tierra o de conectar el enchufe a un adaptador que no posea descarga a tierra anulará la
garantía, eximirá a los fabricantes de responsabilidad y podría resultar en un serio daño.
El circuito debe estar protegido con un fusible o interruptor de 15 o 20 amperios. La unidad debe estar
aislada en un circuito y no debe conectarse a una prolongación del cable.
OPERACION
Arranque inicial
Una vez cumplidos los requisitos de instalación, el congelador está lista para comenzar a funcionar. La
unidad comenzará a funcionar cuando se conecte el cable de transmisión de energía a la fuente de energía
correspondiente. Si el Compresor no arranca cuando enchufa la unidad, asegúrese que el Control de
Temperatura no está en la posición de apagado. Deje la unidad funcionando por dos horas antes de
colocar productos en ella. Cuando coloque los productos dentro de la unidad, no alpile sobre el línea del
producto product load line indicado en el revestimiento.
Control de Temperatura
El Control de Temperatura está ubicado enfrente del condensador. Para obtener temperaturas más bajas
gire la perilla de Control de temperatura en el sentido de las agujas del reloj y viceversa. Espere un mínimo
de dos horas para que la unidad responda a un ajuste de control.
Descongelamiento
Los dos congeladores Silver King son unidades de descongelamientos manuales. La unidad debe ser
descongelada cada vez que las paredes acumulen una capa de escarcha de un grosor de 1/4 pulgada.
Para descongelar la unidad, retire el producto de la unidad, lleve el Control de Temperatura a la posición de
apagado o desconecte el cable de transmisión de energía del receptor eléctrico, y retire o abra la tapa.
Una vez que la escarcha se haya derretido o aflojado de las paredes, limpie el interior del gabinete. No
intente raspar o tratar de retirar la escarcha/hielo con un cincel ya que podría producir un daño irreparable
a la unidad.
MANTENIMIENTO
El mantenimiento preventivo es mínimo, aunque estos pocos pasos son muy importantes para que la
unidad siga funcionando y para maximizar la vida útil del artefacto.
Superficies del Gabinete
Deben limpiar las superficies del interior y el exterior del gabinete en forma periódica con una solución de
agua tibia y jabón suave, luego enjuagar y secar con un paño suave. Si alguna superficie se oxidara, no
intente limpiarla con un limpiador abrasivo o una esponja áspera. Utilice un limpiador suave y frótelo con el
granulado del metal para evitar rayar la superficie.
Condensador
El polvo acumulado en el filtro condensador debe ser retirado en forma periódica. Primero, desconecte la
unidad del ensamblaje de alimentación. Para retirar el polvo, aspire o cepille los rebabas del condensador
al posterior del gabinete. ¡Esta operación debe ser llevada a cabo con regularidad para mantener la vigencia
de la garantía!
P/N 90014
MODELO __________________ NUMERO DE SERIE ___________________ FECHA DE INSTALACION _________________
All manuals and user guides at all-guides.com

9

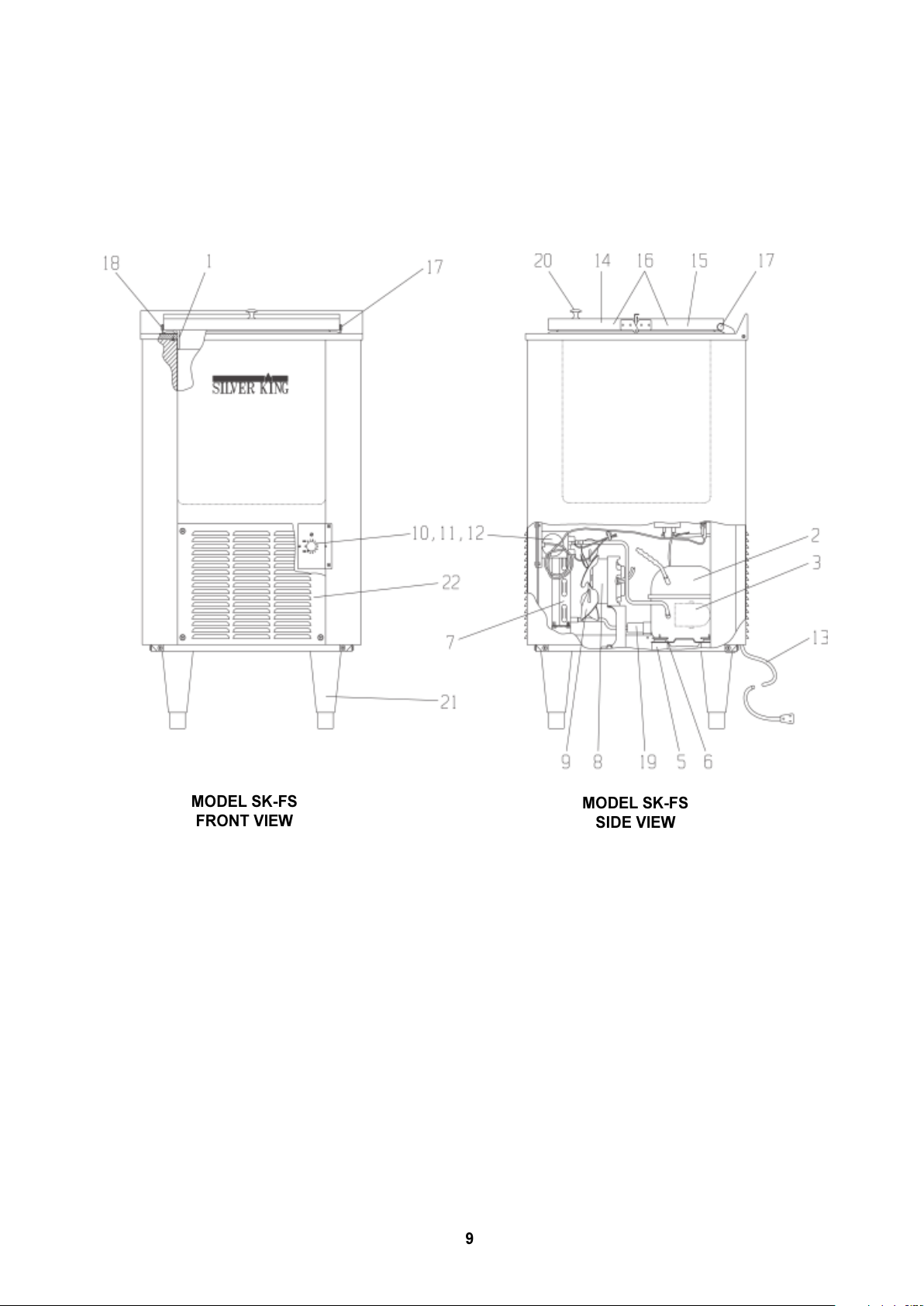

MODEL SK-FS
FRONT VIEW
MODEL SK-FS
SIDE VIEW
All manuals and user guides at all-guides.com

10
PARTS LIST  MODELS SKDI AND SKFS
FOR UNITS WITH SERIAL NUMBERS THAT END WITH "A"
WHEN ORDERING REPLACEMENT PARTS, PLEASE PROVIDE MODEL AND SERIAL NUMBERS
ITEM NO. DESCRIPTION PART NO.
1BREAKER STRIP (4 REQD) 42286-05
2COMPRESSOR 115V/60HZ 10343-03
COMPRESSOR 230V/50HZ 10343-34
3, 4 ELECTRICAL KIT 115V (RELAY & OVERLOAD) 10344-03
ELECTRICAL KIT 230V (RELAY & OVERLOAD) 10344-34
5GROMMET, COMPRESSOR MOUNT 20481
6CLIP, HAIRPIN 98106
7CONDENSER COIL 43647
8 FAN MOTOR 115/60 22048
FAN MOTOR 230/50 43193
9 FAN BLADE 6.5" 23505
10 CONTROL BRACKETAND PLATE 21093
11 TEMPERATURE CONTROL 115V 21332
TEMPERATURE CONTROL 230V 43145
12 KNOB, TEMPERATURE CONTROL 20651
13 POWER CORD 115V 43263
POWER CORD 230V 23514
14 FRONT COVER 41890
15 REAR COVER 41889
16 ASSY, COVER - COMPLETE 61694
17 LID BRACKET - RIGHT 21855
18 LID BRACKET - LEFT 21855-1
19 DRIER 22677
20 KNOB 99474
21 LEG - 6" 10314-57
22 PANEL, SHELL 41661
All manuals and user guides at all-guides.com
all-guides.com

11
FORM NO. 26231 12/00

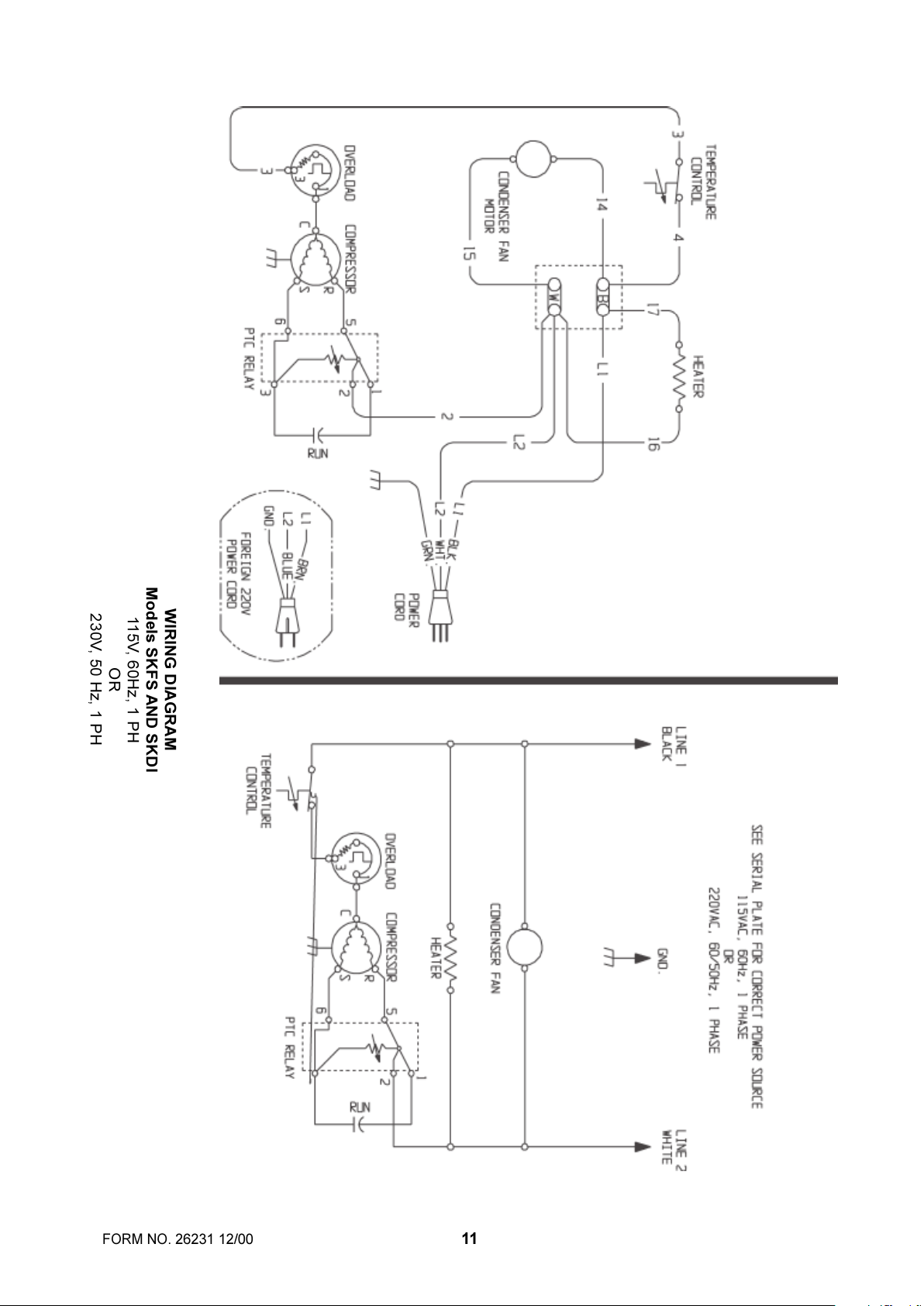

WIRING DIAGRAM
Models SKFS AND SKDI
115V, 60Hz, 1 PH
OR
230V, 50 Hz, 1 PH
All manuals and user guides at all-guides.com
