Silvercrest SAB 160 A1 User manual

1
IAN 90468
BLUETOOTH-AUTORADIO SAB 160 A1
BLUETOOTH-AUTORADIO
Bedienungsanleitung
BLUETOOTH AUTORADIO
Gebruiksaanwijzing
AUTORADIO BLUETOOTH
Istruzioni per l’uso
AUTORADIO BLUETOOTH
Mode d’emploi
BLUETOOTH CAR RADIO
Operating instructions

DE / AT / CH Bedienungsanleitung Seite 1
FR / CH Mode d’emploi Page 41
IT / CH Istruzioni per l’uso Pagina 81
NL Gebruiksaanwijzing Pagina 121
GB Operating instructions Page 161
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Avant de lire le mode d‘emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous
ensuite avec toutes les fonctions de l‘appareil.
Prima di leggere aprire le due pagine con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Vouw vóór het lezen de beide pagina‘s met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the
device.

B30 31
32 32
29
33
A45 76 8
9
101112
27
28
23
131415161718192021
22
23
24
25
26
34
35
36
37
38
394041
C

D
45
44
43
42
46
48 49
47
50
51

1
SAB 160 A1
DE
AT
CH
Inhaltsverzeichnis
Einführung. . . . . . . . . . . . . . . . 2
Vorwort. . . . . . . . . . . . . . . . . . . . . . . 2
Urheberrecht. . . . . . . . . . . . . . . . . . . 2
Haftungsbeschränkung. . . . . . . . . . . 2
Warnhinweise. . . . . . . . . . . . . . . . . . 3
Bestimmungsgemäße Verwendung . 3
Sicherheit . . . . . . . . . . . . . . . . . . . . . 4
Grundlegende Sicherheitshinweise . 4
Lieferumfang und Transportinspektion 6
Entsorgung der Verpackung. . . . . . . 6
Bedienelemente . . . . . . . . . . . 7
Installation . . . . . . . . . . . . . . .9
Anschluss . . . . . . . . . . . . . . . . . . . . . 9
Einbau . . . . . . . . . . . . . . . . . . . . . .11
Das Gerät ausbauen . . . . . . . . . . .13
Inbetriebnahme . . . . . . . . . .14
Bedienteil . . . . . . . . . . . . . . . . . . . .14
Bedienung und Betrieb . . . .15
Ein-/Ausschalten. . . . . . . . . . . . . . .15
Einstellungen. . . . . . . . . . . . . . . . . .15
Radio zurücksetzen (RESET) . . . . . .19
Radiofunktionen . . . . . . . . . . . . . . .19
Allgemeine CD-Funktionen . . . . . . .23
Funktionen MP3-CDs . . . . . . . . . . .25
USB-Anschluss . . . . . . . . . . . . . . . .26
Kartenleser (SD/MMC) . . . . . . . . .27
Aufnahmefunktion. . . . . . . . . . . . . .27
Ein externes Audiogerät an
das Gerät anschließen. . . . . . . . . .29
Bluetooth-Betrieb . . . . . . . . . . . . . .29
Reinigung . . . . . . . . . . . . . . .33
Sicherheitshinweise. . . . . . . . . . . . .33
Display reinigen . . . . . . . . . . . . . . .33
Entsorgung . . . . . . . . . . . . . .33
Gerät entsorgen . . . . . . . . . . . . . . .33
Fehlerbehebung . . . . . . . . . .34
Sicherheitshinweise. . . . . . . . . . . . .34
Fehlerursachen und -behebung . . .34
Anhang . . . . . . . . . . . . . . . . .36
Technische Daten . . . . . . . . . . . . . .36
Garantie. . . . . . . . . . . . . . . . . . . . .37
Importeur . . . . . . . . . . . . . . . . . . . .37
EG-Konformitätserklärung. . . . . . . .38
IB_90468_SAB160A1_LB1.indb 1IB_90468_SAB160A1_LB1.indb 1 28.06.13 13:3328.06.13 13:33

2
Einführung
SAB 160 A1
DE
AT
CH
Einführung
Vorwort
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.
Sie haben sich damit für ein hochwertiges Produkt entschieden. Diese
Bedienungsanleitung ist Bestandteil des Bluetooth-Autoradios SAB 160 A1
(nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den
bestimmungsgemäßen Gebrauch, die Sicherheit, den Einbau und Anschluss,
sowie die Bedienung des Gerätes.
Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein.
Sie ist von jeder Person zu lesen und anzuwenden, die mit dem Einbau, der
Bedienung und Störungsbehebung des Gerätes beschäftigt ist.
Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem
Gerät an Nachbesitzer weiter.
Urheberrecht
Diese Dokumentation ist urheberrechtlich geschützt.
Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung
und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverar-
beitung, Datenträger und Datennetze), auch teilweise, sowie inhaltliche und
technische Änderungen vorbehalten.
Haftungsbeschränkung
Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten
und Hinweise für den Einbau und Anschluss und die Bedienung, entsprechen
dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer
bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.
Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können
keine Ansprüche hergeleitet werden.
Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeach-
tung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen
Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht
zugelassener Ersatzteile.
IB_90468_SAB160A1_LB1.indb 2IB_90468_SAB160A1_LB1.indb 2 28.06.13 13:3328.06.13 13:33

3
Einführung
SAB 160 A1
DE
AT
CH
Warnhinweise
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:
WARNUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine
mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen
führen.
► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von
Personen zu vermeiden.
ACHTUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen
möglichen Sachschaden.
Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.
► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu
vermeiden.
HINWEIS
► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit
dem Gerät erleichtern.
Bestimmungsgemäße Verwendung
Dieses Gerät ist nur zum Empfang von FM/AM-Radiosendern, sowie zur Wieder-
gabe von Audio- und MP3-CDs, MP3-Dateien von USB-Datenträgern und SD/MMC-
Speicherkarten, sowie Audiosignalen externer Audiogeräte bestimmt. Zusätzlich
können Sie das Gerät mit einem Bluetooth-Mobiltelefon verbinden und das Gerät
mit der Mikrofoneinheit als Freisprecheinrichtung verwenden. Das Gerät ist zum
Einbau in ein Fahrzeug vorgesehen. Eine andere oder darüber hinausgehende
Benutzung gilt als nicht bestimmungsgemäß.
WARNUNG
Gefahr durch nicht bestimmungsgemäße Verwendung!
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/
oder andersartiger Nutzung Gefahren ausgehen.
► Das Gerät ausschließlich bestimmungsgemäß verwenden.
► Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen
einhalten.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.
IB_90468_SAB160A1_LB1.indb 3IB_90468_SAB160A1_LB1.indb 3 28.06.13 13:3328.06.13 13:33

4
Einführung
SAB 160 A1
DE
AT
CH
Sicherheit
In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.
Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein
unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.
Grundlegende Sicherheitshinweise
Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicher-
heitshinweise:
■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden.
Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.
■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisiertem
Fachpersonal oder dem Kundenservice austauschen.
■ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten
nicht in der Lage sind, das Gerät sicher zu bedienen, dürfen das Gerät nur
unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
■ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder
dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können
erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantie-
anspruch.
■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem
vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst
besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden.
Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen
erfüllen werden.
■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen von Flüssigkeiten.
IB_90468_SAB160A1_LB1.indb 4IB_90468_SAB160A1_LB1.indb 4 28.06.13 13:3328.06.13 13:33

5
Einführung
SAB 160 A1
DE
AT
CH
Gefahr durch Laserstrahlung
WARNUNG
Das Gerät ist mit einem Laser der Klasse 1 ausgestattet.
Laserstrahlung ist gefährlich für das Augenlicht!
Beachten Sie die folgenden Sicherheitshinweise um sich oder andere
nicht der Laserstrahlung auszusetzen:
► Öffnen Sie niemals das Gerät.
► Lassen Sie das Gerät nur von einem Fachmann reparieren.
► Nehmen Sie keine Änderungen an dem Gerät vor.
Verkehrssicherheit
WARNUNG
Sicherheit im Straßenverkehr hat höchste Priorität!
Beachten Sie die folgenden Sicherheitshinweise, um sich oder andere nicht zu
gefährden:
► Machen Sie sich vor Fahrtantritt mit der Bedienung des Gerätes vertraut.
► Bedienen Sie das Gerät nur, wenn es die Verkehrslage zulässt! Halten Sie
an geeigneter Stelle an, um umfangreiche Bedienungen durchzuführen.
► Entfernen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.
► Stellen Sie eine angemessene Lautstärke ein, damit Sie akustische Signale der
Polizei, Feuerwehr und anderen Rettungsdiensten rechtzeitig wahrnehmen.
IB_90468_SAB160A1_LB1.indb 5IB_90468_SAB160A1_LB1.indb 5 28.06.13 13:3328.06.13 13:33

6
Einführung
SAB 160 A1
DE
AT
CH
Lieferumfang und Transportinspektion
WARNUNG
Erstickungsgefahr!
► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.
Es besteht Erstickungsgefahr.

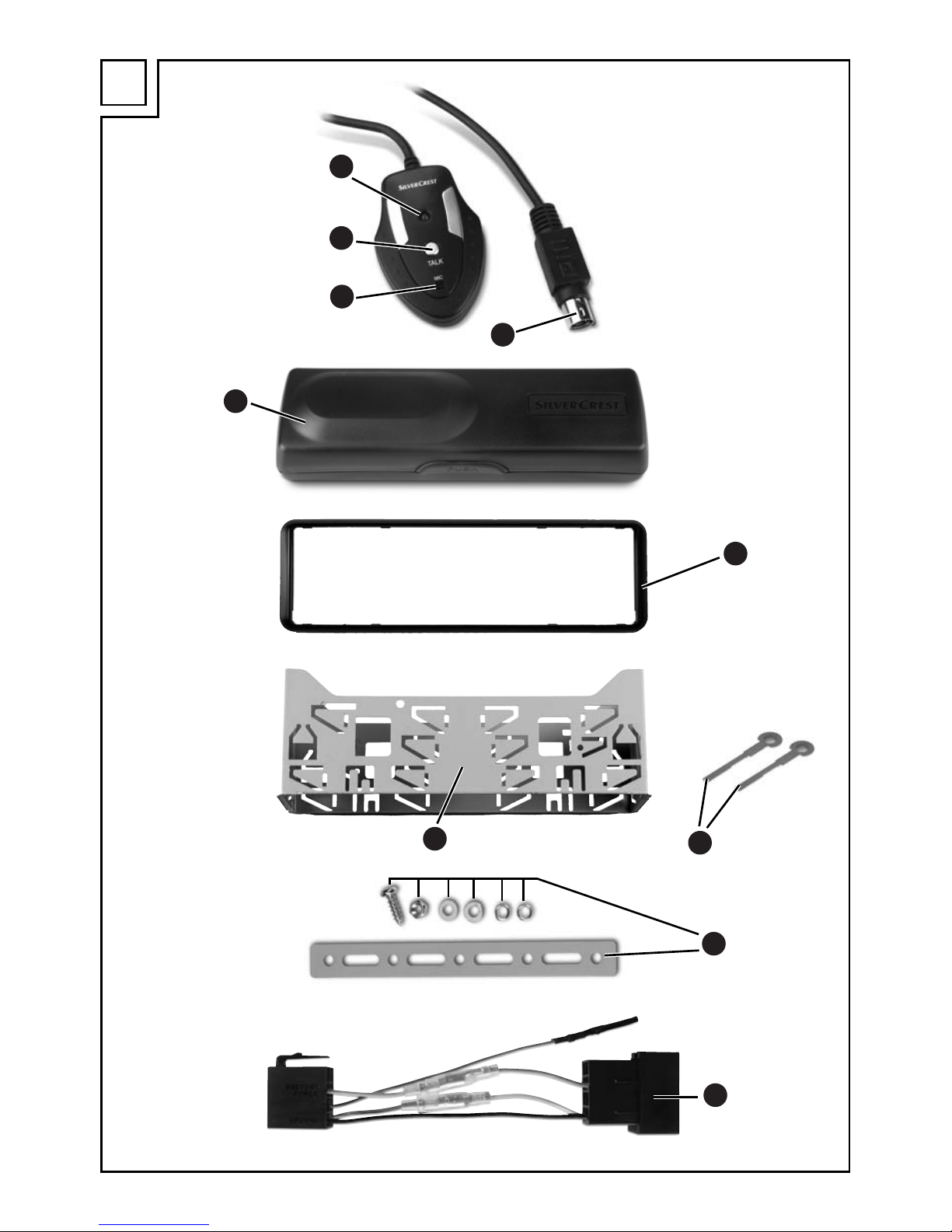

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:
▯ Autoradio (inklusive Bedienteil)
▯ Einbaurahmen (aufgesteckt)
▯ Blendrahmen (aufgesteckt)
▯ Verankerungsblech (inkl. Befestigungsmaterial)
▯ Schlüssel für Einbaurahmen (2x)
▯ Etui für Bedienteil
▯ Mikrofoneinheit mit Klebestreifen
▯ Adapterkabel für ISO-Block A
▯ Bedienungsanleitung
HINWEIS
► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter
Verpackung oder durch Transport wenden Sie sich an die Service-Hotline
(siehe Garantiekarte).
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs-
materialien sind nach umweltverträglichen und entsorgungstechnischen Gesichts-
punkten ausgewählt und deshalb recyclebar.
Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungs-
materialien gemäß den örtlich geltenden Vorschriften.
HINWEIS
► Heben Sie wenn möglich die Originalverpackung während der Garantiezeit
des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken
zu können.
IB_90468_SAB160A1_LB1.indb 6IB_90468_SAB160A1_LB1.indb 6 28.06.13 13:3328.06.13 13:33

7
Bedienelemente
SAB 160 A1
DE
AT
CH
Bedienelemente

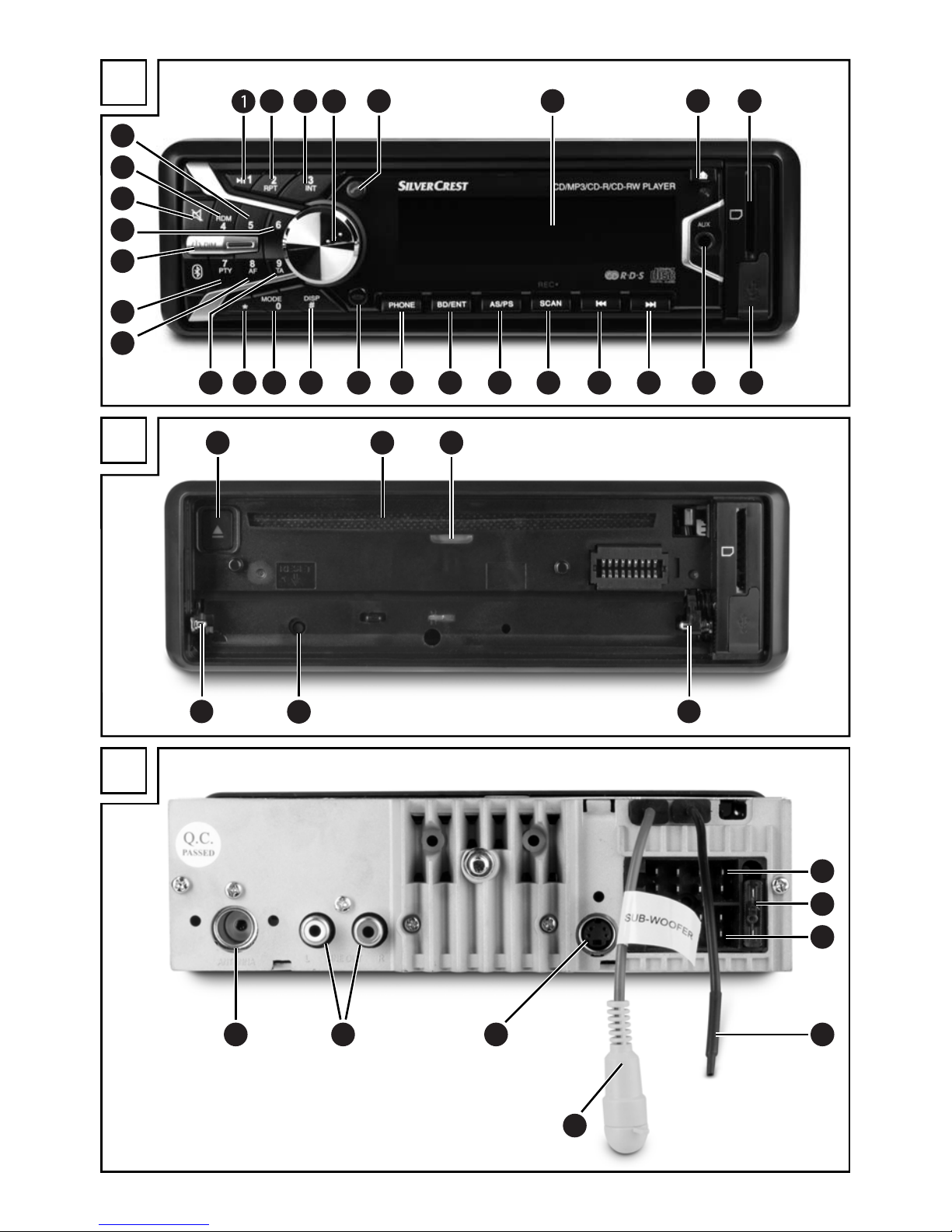

Autoradio (siehe vordere Ausklappseite)
Abbildung A:
▸II/1: Play, Pause/Zifferntaste 1
2RPT/2: Wiederholfunktion im CD/MP3-Betrieb, Zifferntaste 2
3INT/3: Introfunktion im CD/MP3-Betrieb, Zifferntaste 3
4Multiregler: Drehen, um Werte/Lautstärke einzustellen
5Taste : Telefonat annehmen
6Display
7Entriegelung Bedienteil
8Kartenfach für SD/MMC-Karten
9USB-Anschluss
10 AUX: 3,5 mm Stereo-Eingangsbuchse für den Anschluss eines externen Audiogerätes
11 ▸▸I: Titel-/Sendersuchlauf vorwärts
12 I◂◂: Titel-/Sendersuchlauf rückwärts
13 SCAN/REC: automatischer Sendersuchlauf/Auf Datenträger am USB-Anschluss
oder SD/MMC-Kartenfach aufnehmen
14 AS/PS: Automatische Senderspeicherung
15 BD/ENT: Bandbereich wählen/Auswahl bestätigen
16 PHONE: Telefonfunktion aufrufen
17 Taste : Telefonat beenden
18 DISP/#: Displayinformation anzeigen, Taste #
19 MODE/0: Betriebsmodus einstellen, Zifferntaste 0
20 *: Taste*
21 TA/9: Verkehrsfunksender aktivieren, Zifferntaste 9
22 AF/8: Alternative Frequenz suchen/Regionalprogramme aktivieren, Zifferntaste 8
23 PTY/7: Sender nach PTY-Gruppe suchen, Zifferntaste 7
24 /DIM: Gerät ein- und ausschalten/Displaybeleuchtung dimmen
25 6: Zifferntaste 6
26 Taste : Ton ausschalten
27 RDM/4: Zufallswiedergabe im CD/MP3-Betrieb, Zifferntaste 4
28 5: Zifferntaste 5
IB_90468_SAB160A1_LB1.indb 7IB_90468_SAB160A1_LB1.indb 7 28.06.13 13:3328.06.13 13:33

8
Bedienelemente
SAB 160 A1
DE
AT
CH
Abbildung B:
29 Taste : Disk auswerfen
30 CD-Fach
31 Diebstahlschutz-LED/ Positions-LED des CD-Fachs
32 Halterung für Bedienteil
33 RESET: Gerät zurücksetzen
Abbildung C:
34 ISO-Block Anschluss B
35 Kfz-Flachstecksicherung 10 A
36 ISO-Block Anschluss A
37 Bluetooth-Antenne
38 SUBWOOFER: Anschlusskabel mit Cinch-Buchse für Subwoofer
39 Buchse für Mikrofoneinheit
40 LINE OUT: Audio-Cinch-Ausgang L/R für Verstärker
41 Antennenanschluss für DIN-Antennenstecker
Zubehör (siehe hintere Ausklappseite)
Abbildung D:
42 Stecker der Mikrofoneinheit
43 Mikrofon
44 TALK-Taste
45 grüne LED für Verbindungsstatus
46 Etui für Bedienteil
47 Blendrahmen
48 Einbaurahmen
49 Schlüssel für Einbaurahmen
50 Verankerungsblech (inkl. Befestigungsmaterial)
51 Adapterkabel für ISO-Block A
IB_90468_SAB160A1_LB1.indb 8IB_90468_SAB160A1_LB1.indb 8 28.06.13 13:3328.06.13 13:33

9
Installation
SAB 160 A1
DE
AT
CH
Installation
WARNUNG
Bei der Installation des Gerätes können Sachschäden auftreten!
► Lassen Sie das Gerät nach Möglichkeit von einem Fachbetrieb einbauen.
► Wenn Sie das Gerät selbst einbauen möchten, beachten Sie für einen sicheren
und fehlerfreien Betrieb des Gerätes die Anweisungen für den Anschluss
und Einbau.
Anschluss
ACHTUNG
Die Verwendung von falschen Anschlüssen kann zu Beschädi-
gungen am Gerät führen.
► Benutzen Sie beim Einbau die ISO-Anschlüsse des Gerätes. Die fahr-
zeugspezifischen ISO-Adapter, die Sie gegebenenfalls benötigen, erhalten
Sie in Fachwerkstätten, im Fachhandel oder in den Fachabteilungen der
Warenhäuser. Bei Verwendung anderer Anschlussarten erlischt der Garan-
tieanspruch!
Belegung der ISO-Anschlüsse
Die Ansicht erfolgt von hinten auf die Stecker.
1357
2468
ISO A (Belegung
Stromversorgung)
Belegung
1 unbelegt
2 unbelegt
3 unbelegt
4 Dauerplus 12 V (Kl. 30)
5 Antennenspannung
6 unbelegt
7 Zündungsplus 12 V (Kl. 15)
8 Minus (-) Masse (Kl. 31)
1357
2468
ISO B (Belegung
Lautsprecher-
anschlüsse)
Belegung
1 Hinten rechts +
2 Hinten rechts -
3 Vorne rechts +
4 Vorne rechts -
5 Vorne links +
6 Vorne links -
7 Hinten links +
8 Hinten links -
Um das Gerät an zwei Lautsprecher anzuschließen, verwenden Sie nur die
Kabel für die vorderen Lautsprecher.
IB_90468_SAB160A1_LB1.indb 9IB_90468_SAB160A1_LB1.indb 9 28.06.13 13:3328.06.13 13:33

10
Installation
SAB 160 A1
DE
AT
CH
HINWEIS
► Beachten Sie, dass zur Senderspeicherung der Anschluss 4 im ISO-Block A
an Dauerplus angeschlossen sein muss.
► In einigen Fahrzeugmodellen ist die standardmäßige Belegung der
Anschlüsse [4] und [7] im ISO-Block A werkseitig vertauscht. Wenn dies
der Fall ist, kann die Senderspeicherung verloren gehen. Zur Abhilfe
müssen die Anschlüsse 7 (Zündungsplus) und 4 (Dauerplus) im ISO-Block
A getauscht werden. Stecken Sie hierzu das mitgelieferte Adapterkabel 51
zwischen den ISO-Block A 36 des Radios und dem KFZ-Kabelbaum.
Verbinden Sie am Adapterkabel 51 die rote Ader des ISO-Steckers mit der
gelben Ader der ISO-Buchse und die gelbe Ader des ISO-Steckers mit der
roten Ader der ISO-Buchse (siehe auch hintere Ausklappseite).
► Sie können einen externen Verstärker an den Audio-Cinch-Ausgang
anschließen. Beachten Sie hierzu die Bedienungsanleitung des externen
Verstärkers.
ACHTUNG
► Bei Verwendung des Adapterkabels für den ISO-Block A 51 müssen beide
Anschlüsse (rote und gelbe Adern) miteinander verbunden sein. Ansonsten
besteht Kurzschlussgefahr!
Antennenstrom-Anschluss
ACHTUNG
Mögliche Schäden am Gerät!
► Belasten Sie den Anschluss für den Antennenstrom niemals mit dem Motor-
stromkabel der Antenne oder mit anderen Verbrauchern.
Der Anschluss für den Antennenstrom steht für eine relaisgesteuerte Antenne
zur Verfügung. Das Relais fährt die Antenne dann automatisch aus, wenn das
Gerät angeschaltet wird. Beim Ausschalten fährt die Antenne wieder ein. Dieser
Anschluss kann auch zum Steuern eines externen Verstärkers benutzt werden.
Zum genauen Anschluss ziehen Sie bitte die Bedienungsanleitung des Verstärkers
hinzu.
Anschluss eines externen Verstärkers
Für den Anschluss eines externen Verstärkers benutzen Sie den Audio-Cinch-Aus-
gang LINE OUT 40 . Beachten Sie hierzu die Bedienungsanleitung des externen
Verstärkers.
Anschluss eines externen Subwoofers
Für den Anschluss eines externen Subwoofers benutzen Sie die gelbe Cinch-
Buchse SUBWOOFER 38 . Beachten Sie hierzu die Bedienungsanleitung des
externen Subwoofers.
IB_90468_SAB160A1_LB1.indb 10IB_90468_SAB160A1_LB1.indb 10 28.06.13 13:3328.06.13 13:33

11
Installation
SAB 160 A1
DE
AT
CH
Anschluss der Mikrofoneinheit
Für den Anschluss der Mikrofoneinheit benutzen Sie die Buchse für die
Mikrofoneinheit 39 .
Anschlussschema
1234
5678
1234
5678
ISO
A
ISO B
Einbau
Das Gerät kann in jeden Standard-ISO-Einbauschacht eingesetzt werden. Sollte
Ihr Kraftfahrzeug keinen ISO-Einbauschacht besitzen, wenden Sie sich an Ihre
Fachwerkstatt, den Fachhandel oder die Fachabteilungen der Warenhäuser.
HINWEIS
► Entfernen Sie unbedingt vor der Montage die beiden Transportsicherungs-
schrauben am oberen Gehäuse (durch rote Aufkleber gekennzeichnet)!
► Schließen Sie die Kabel an, bevor Sie das Gerät endgültig einbauen.
Stellen Sie sicher, dass diese richtig eingesteckt sind und das System richtig
funktioniert.
Einbauhinweise
■ Setzen Sie das Gerät in den dafür vorgesehenen Schacht ein oder wählen
Sie den Einbauplatz so, dass Sie alle Tasten bequem erreichen können und
der Fahrer nicht behindert wird.
■ Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 12V
Autobatterie an.
■ Schließen Sie das Gerät nur über die ISO-Stecker im Auto an.
■ Bauen Sie das Gerät so ein, dass kein Hitzestau entstehen kann und das
Gerät gut belüftet ist.
Antenne
Externer Verstärker
Mikrofoneinheit
Bluetooth-Antenne
Subwoofer
IB_90468_SAB160A1_LB1.indb 11IB_90468_SAB160A1_LB1.indb 11 28.06.13 13:3328.06.13 13:33

12
Installation
SAB 160 A1
DE
AT
CH
■ Um Funktionsstörungen zu vermeiden, sollte der Einbauwinkel kleiner als 30° sein.
■ Bauen Sie das Gerät nicht an einem Platz ein, wo es hohen Temperaturen
(z.B. direkte Sonneneinstrahlung oder Heizungsluft), starker Verschmutzung
und starken Erschütterungen ausgesetzt ist.
■ Falls Änderungen am Fahrzeug erforderlich sind, wenden Sie sich an Ihren
Fahrzeughändler/eine Fachwerkstatt.

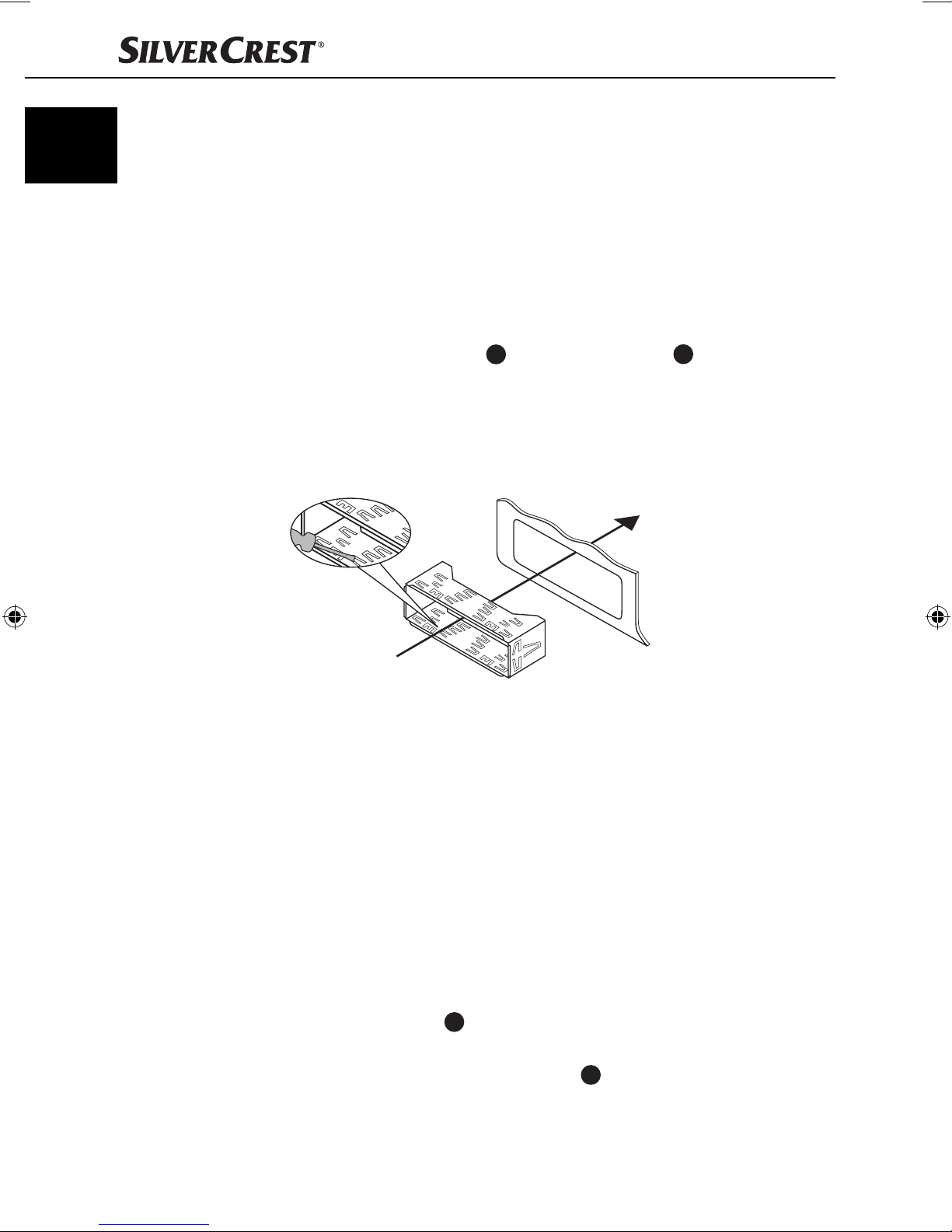

Einbau des Gerätes in den ISO-Schacht
♦ Ziehen Sie den Einbaurahmen 48 und den Blendrahmen 47 vom Gehäuse
des Gerätes ab.
♦ Stecken Sie den Einbaurahmen in den ISO-Einbauschacht.
♦ Biegen Sie die Laschen des Einbaurahmens mit einem Schraubendreher um,
so dass dieser fest im Einbauschacht fixiert ist (s. Abbildung).
♦ Überprüfen Sie den Rahmen auf festen Halt.
♦ Verbinden Sie den ISO-Buchsen-Block des Gerätes mit den beiden ISO-
Steckern Ihres Fahrzeugs.
♦ Verbinden Sie das Antennenkabel der Fahrzeugantenne mit der Antennen-
buchse des Gerätes. Den fahrzeugspezifischen DIN-ISO-Adapter, den Sie
gegebenenfalls benötigen, erhalten Sie in Fachwerkstätten, im Fachhandel
oder in den Fachabteilungen der Warenhäuser.
♦ Führen Sie das Kabel der Mikrofoneinheit in den Einbauschacht und schließen
Sie es an die Buchse der Mikrofoneinheit an. Verlegen Sie das Kabel so,
dass die Mikrofoneinheit später im Fahrzeuginnenraum befestigt werden
kann, siehe auch Kapitel „Mikrofon verwenden“.
♦ Schließen Sie eventuell das Audio-Cinchkabel eines externen Verstärkers an
die LINE OUT Buchsen 40 des Gerätes an.
♦ Schließen Sie eventuell das Audio-Cinchkabel eines externen Subwoofers
an die gelbe Cinch-Buchse SUBWOOFER 38 des Gerätes an.
IB_90468_SAB160A1_LB1.indb 12IB_90468_SAB160A1_LB1.indb 12 28.06.13 13:3328.06.13 13:33

13
Installation
SAB 160 A1
DE
AT
CH
♦ Sichern Sie Ihr Gerät ggf. zusätzlich gegen Diebstahl. Befestigen Sie die
Befestigungsschraube mit dem Verankerungsblech 50 und dem Befestigungs-
material an der Motor-Feuerwand des KFZ.
ACHTUNG
Mögliche Beschädigung der Kabel!
► Beachten Sie beim Einschieben die Verlegung der Kabel, um eine Beschädigung
zu vermeiden.
♦ Schieben Sie das Gerät vorsichtig in den Einbaurahmen, bis es einrastet.
♦ Nachdem alle Verbindungen hergestellt sind, betätigen Sie die Taste RESET
mit einem Kugelschreiber oder anderem spitzen Gegenstand.
♦ Setzen Sie das Bedienteil ein, wie unter „Bedienteil einsetzen“ beschrieben.
♦ Setzen Sie anschließend den Blendrahmen auf.
Das Gerät ausbauen
Um das Gerät wieder auszubauen, gehen Sie wie folgt vor:
♦ Entfernen Sie den Blendrahmen 47 .
♦ Führen Sie den rechten und den linken Schlüssel 49 in den jeweiligen Schlitz
an den Seiten des Gerätes ein. (Die Laschen sind nun zurückgebogen.)
♦ Ziehen Sie das Gerät heraus.
IB_90468_SAB160A1_LB1.indb 13IB_90468_SAB160A1_LB1.indb 13 28.06.13 13:3328.06.13 13:33

14
Inbetriebnahme
SAB 160 A1
DE
AT
CH
Inbetriebnahme
Bedienteil
Zum Schutz vor Diebstahl, können Sie das Bedienteil Ihres Gerätes abnehmen.
Bewahren Sie das abgenommene Bedienteil nicht in Ihrem Fahrzeug auf.
HINWEIS
► Wenn das Bedienteil nicht in den Rahmen eingesetzt ist, blinkt am Gerät
die Diebstahlschutz LED 31 .
► Bewahren Sie das Bedienteil zum Schutz immer im Etui auf.

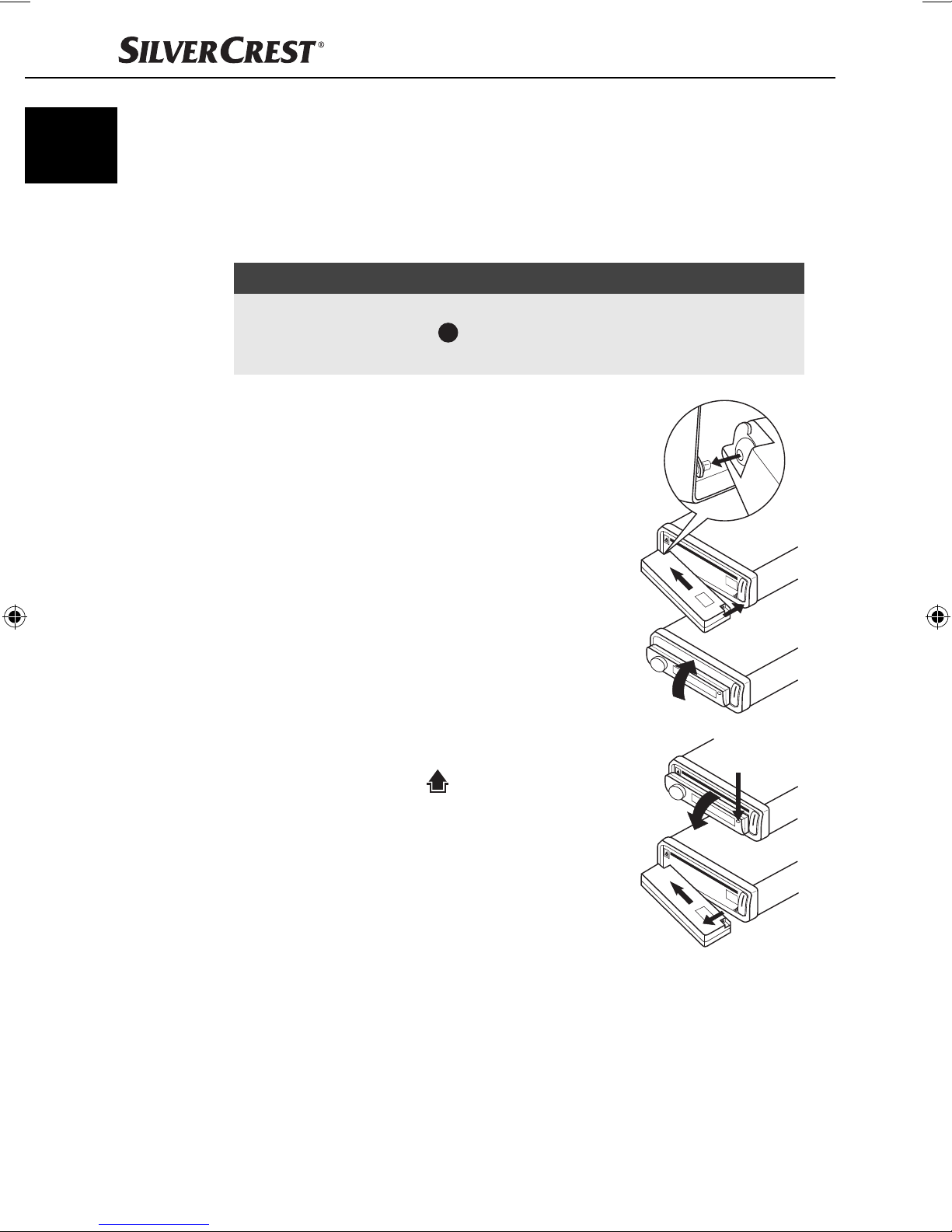

Bedienteil einsetzen
♦ Setzen Sie das Bedienteil zuerst mit der linken
Seite in den Rahmen.
♦ Drücken Sie dann die rechte Seite fest, bis sie
einrastet.
♦ Klappen Sie anschließend das Bedienteil nach
oben, bis es einrastet.
Überprüfen Sie, ob das Bedienteil richtig und fest im
Rahmen sitzt. Ist das Bedienteil nicht richtig einge-
baut, kann es zu Fehlfunktionen bei der Bedienung
des Gerätes kommen.
Bedienteil abnehmen
♦ Drücken Sie die Taste zum Entriegeln des
Bedienteils. Das Bedienteil kippt automatisch
nach vorne.
♦ Schieben Sie das Bedienteil nach links und ziehen
Sie erst die rechte, dann die linke Seite ab.
IB_90468_SAB160A1_LB1.indb 14IB_90468_SAB160A1_LB1.indb 14 28.06.13 13:3328.06.13 13:33

15
Bedienung und Betrieb
SAB 160 A1
DE
AT
CH
Bedienung und Betrieb
In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des
Gerätes.
HINWEIS
► Erfolgt innerhalb von etwa 5 Sekunden keine Einstellung bzw. kein Tasten-
druck, kehrt das Gerät in die vorherige Betriebsart zurück. Geänderte
Einstellungen werden gespeichert.
Ein-/Ausschalten
♦ Drücken Sie kurz die Taste /DIM zum Einschalten des Gerätes.
Im Display erscheint die Anzeige WELCOME.
♦ Tippen Sie die Taste /DIM kurz an. Im Display erscheint MAN DIM H.
♦ Tippen Sie die Taste /DIM erneut kurz an. Im Display erscheint
AUTO DIM.
AUTO DIM: Die Displaybeleuchtung wird in Abhängigkeit der Lichtverhältnisse
automatisch eingestellt (Auslieferungszustand).
MAN DIM: Die Displaybeleuchtung kann in zwei Stufen (H = High und L = Low)
durch Drehen des Multireglers eingestellt werden.
♦ Zum Ausschalten halten Sie die Taste /DIM länger gedrückt.
Einstellungen
WARNUNG
Gehörschäden durch zu hohe Lautstärke!
Eine zu hohe Lautstärke kann Ihr Gehör dauerhaft schädigen.
► Stellen Sie nur eine mäßige Lautstärke ein.
Lautstärke
♦ Drehen Sie den Multiregler, um die Lautstärke einzustellen.
Stummschaltung ein- / ausschalten
♦ Drücken Sie die Taste , um den Ton auszuschalten. Im Display blinkt
„MUTE“.
♦ Drücken Sie die Taste erneut, um den Ton wieder einzuschalten. Beim
Empfang eines PTY- oder TA-Senders wird die Stummschaltung aufgehoben.
IB_90468_SAB160A1_LB1.indb 15IB_90468_SAB160A1_LB1.indb 15 28.06.13 13:3328.06.13 13:33

16
Bedienung und Betrieb
SAB 160 A1
DE
AT
CH
Bass/Höhen/Balance/Fader
♦ Drücken Sie den Multiregler am Gerät. Die aktuelle Lautstärke wird ange-
zeigt. Jeder weitere Druck des Multireglers ruft den nächsten Einstellungs-
punkt auf.
Folgende Einstellungen sind möglich:
VOL - Lautstärke (von 0 bis 50),
BAS - Bässe (von -10 bis 10),
TRB - Höhen (von -10 bis 10)
BAL - Balance (Klangverteilung zwischen den rechten und linken Lautsprechern)
(von 10L bis 10R)
FAD - Fader (Klangverteilung zwischen den hinteren und vorderen Lautsprechern)
(von 10F bis 10R)
♦ Drehen Sie den Multiregeler, um die Einstellungen des angezeigten Menü-
punktes zu ändern.
weitere Einstellungen über den Multiregler
♦ Halten Sie den Multiregler ca. 2 Sekunden lang gedrückt und drücken Sie
danach so oft den Multiregler, bis die gewünschte Funktion im Display
angezeigt wird.
INVOL - Einschaltlautstärke
♦ Drehen Sie den Multiregler, um den Lautstärkepegel einzustellen, mit dem
das Gerät eingeschaltet werden soll.
REC - Aufnahmeformat
♦ Drehen Sie den Multiregler, um das Aufnahmeformat für die Aufnahme auf
SD/MMC bzw. USB-Datenträgern auf MP3 (MP3-Dateien) oder WMA
(WindowsMedia-Audio) einzustellen.
SUBW - Subwoofer
Sie können einen externen aktiven Subwoofer anschließen, um einen kräftigeren
Basseffekt zu erzeugen.
♦ Drehen Sie den Multiregler, um den Basseffekt ein- (SUBW ON) oder
auszuschalten (SUBW OFF).
ADJ - Uhrzeit
HINWEIS
► Das Gerät ist mit einer RDS-gesteuerten Uhr ausgestattet. Die Uhr stellt sich
bei eingeschalteter EON-Funktion automatisch und läuft auch bei ausgeschal-
tetem Radio weiter. Wenn Sie kein RDS-Signal empfangen, können Sie hier
die Uhrzeit auch manuell einstellen.
♦ Drehen Sie den Multiregler nach rechts, um die Stunden einzustellen und
nach links, um die Minuten einzustellen.
IB_90468_SAB160A1_LB1.indb 16IB_90468_SAB160A1_LB1.indb 16 28.06.13 13:3328.06.13 13:33
