1.5hp 24Ltr
Oil-Free Air Compressor
Oil-Free Air Compressor
Compresseur d’air sans huile
Ölfreier Druckluft-Kompressor
Compresor de aire sin aceite
Compressore ad aria senza olio
Olievrije luchtcompressor
268436_Z1MANPRO1.indd 3 11/07/2011 16:18

2
1
3
2
4
6
7
8
5
9
10
Oil-Free Air Compressor
268436_Z1MANPRO1.indd 2 11/07/2011 16:18

www.silverlinetools.com 3
English .................. 4
Français ................ 8
Deutsch................. 12
Español ................. 16
Italiano .................. 20
Nederlands............ 24
®
POWER
S
I
L
V
E
R
L
I
N
E
R
A
N
G
E
1.5hp 24Ltr
Oil-Free Air Compressor
268436_Z1MANPRO1.indd 3 11/07/2011 16:18

4
GB
Specification
Voltage ..................................230V~
Frequency..............................50Hz
Power....................................1100W
Capacity ................................24L
Max pressure......................... 8bar / 116psi
No load speed........................ 2800 min-1
Free air displacement ............80L/min
Max Cfm................................4.5Cfm
Sound power ......................... 95dB(A)
Protection class .....................
As part of our ongoing product development, specifications of
Silverline products may alter without notice.
General Safety
Carefully read and understand this manual and any label attached to
the tool before use. Keep these instructions with the product for future
reference. Ensure all persons who use this product are fully acquainted
with this manual.
Even when used as prescribed it is not possible to eliminate all residual risk
factors. Use with caution. If you are at all unsure of the correct and safe
manner in which to use this tool, do not attempt to use it.
Keep guards in position
• Where guards exist keep them in position, in good working order,
correctly adjusted and aligned. Never attempt to use a tool if any of
the supplied guards are missing. If any guards are damaged, replace
before use
Remove adjusting keys
• Where adjusting keys exist, ensure they are removed prior to using the
tool. Always check to see that keys and adjusting devices are removed
from the tool before use
Clean the work area
• Accidents can occur where benches and work areas are cluttered or
dirty. Keep floors clear and avoid working where the floor is slippery. If
working outdoors, be aware of all potential slip and trip hazards before
using this tool
Trained, competent persons
• This tool should be used by trained, competent persons only
Children and pets
• Keep children and pets at a safe distance from the work area. Lock tools
away where children cannot gain access
Use the correct tool
• Do not force or attempt to use a tool for a purpose for which it was not
designed. This tool is not intended for industrial use
Wear suitable clothing and footwear
• Do not wear loose fitting clothing, neckties, jewellery, or other
items which may become caught. Wear non-slip footwear or, where
appropriate, footwear with protective toe caps. Long hair should be
covered or tied back
Keep your balance
• Do not over-reach. Keep proper footing at all times and do not use tools
when standing on an unstable surface
Accessories
• The use of any attachment or accessory, other than those mentioned in
this manual, could be dangerous and result in damage or injury, and may
invalidate your warranty
Never stand on your tool
• Standing on your tool or its stand could cause serious injury if the tool
is tipped or collapses. Do not store materials above or close to the tool
in such a way that a person might stand on the tool to reach the stored
items
Secure work
• Where possible, always secure work. If appropriate, use a clamp or vice
so that both hands are free to operate the tool
Check for damaged or missing parts
• Before each use, check if any part of the tool is damaged or missing.
Carefully check that it will operate properly and perform its intended
function. Check alignment of moving parts for binding.Any guard or other
part that is damaged should be immediately repaired or replaced by an
authorised service centre. DO NOT USE IF DEFECTIVE
Description of Symbols
The rating plate on your tool may show symbols. These represent important
information about the product or instructions on its use
Wear hearing protection
Wear eye protection
Wear breathing protection
Wear head protection
Wear hand protection
Read instruction manual
Class I construction (Protective earth)
Conforms to relevant legislation and safety standards
Environmental Protection
Waste electrical products should not be disposed of with
household waste. Please recycle where facilities exist. Check
with your local authority or retailer for recycling advice
268436_Z1MANPRO1.indd 4 11/07/2011 16:18

Air Tool Safety
Dangerous environment
• Always ensure that there is adequate clear space around the work area
• Be aware that air hoses can present a trip hazard, always lay hoses in
way that minimises hazards
Protect yourself from vibration
• Hand held air tools may produce vibration. Vibration can cause disease
• Gloves to keep the operator warm may help to maintain good blood
circulation in the fingers. Hand held tools should not be used for long
periods without a break
Maintain your air tool
• Ensure that you keep air tools clean and lubricated. Lubrication is
essential to prevent corrosion of internal parts, which could lead to
machine failure
Always disconnect
• Always ensure the air tool has fully stopped functioning before putting
it down
• Disconnect any air tool from the air supply before performing any
servicing, or changing any blades, discs, or other attachments
• Ensure that any blades, discs, or attachments, are correctly fitted before
reconnecting to air supply
• Always make sure that your air tool is switched OFF before connecting
to air supply
• Be aware that air tools may hold residual pressure after use. Always
bleed air pressure from the tool after shutting off air supply
Use the correct air hose
• Use lightweight hoses from the tool to the wall, or compressor coupling
• Most air tools should be fitted with a coil hose, only use a straight hose
with spray guns
• When spraying, ensure that the gun is connected to a clean, filtered,
air supply
Protect your eyes
• Always wear safety goggles or safety glasses
Protect your hearing
• Always wear ear protection
Do not abuse the machine
• Do not overload the machine. Allowing the machine to work at its
optimum speed prolongs life and is more efficient
• Do not increase air pressure above the recommended level, excessive
pressure leads to wear of moving parts and possible failure. It can also
cause the machine casing to split
• Do not attempt to modify air tools. Any attempt to modify your tool will
invalidate its warranty and could result in serious injury to you or those
around you
Use of spray guns
• Donotaimaspraygunatpeopleoranimals
• Whensprayingkeepawayfromheatandnakedames
• Alwayswearappropriateprotectiveequipmentincluding,butnot
limited to overalls, gloves, facemask etc.
• Itistheuser’sresponsibilitytoensurethatanyotherpersonsinthe
vicinity of the work area are also equipped with the appropriate
protective equipment
www.silverlinetools.com 5
Oil-Free Air Compressor268436
Electrical Safety

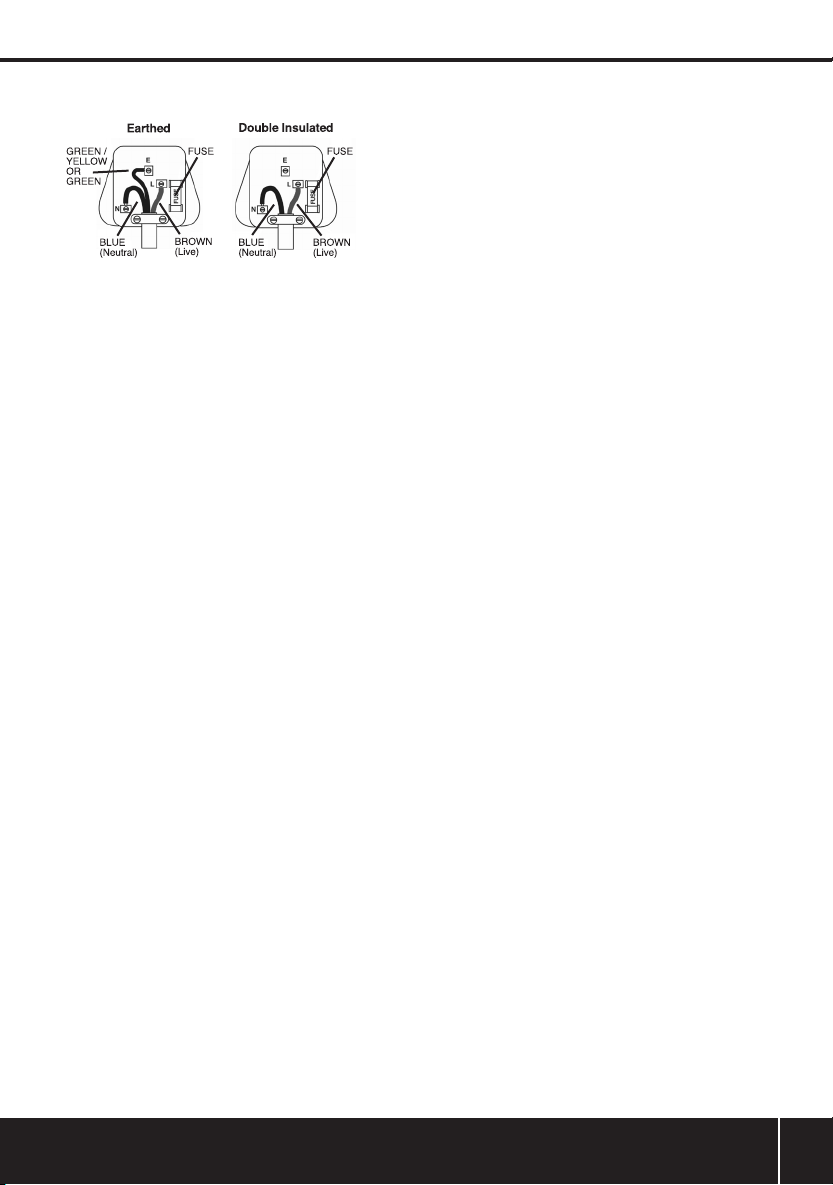

The wires in this product are coloured:
Blue Neutral
Brown Live
Green & Yellow Earth
• This appliance must be protected by a suitable fuse
• To prevent fire or shock hazard, do not expose this product to rain, water
or moisture
• There are no user-serviceable parts inside except those referred to in
this manual
• Always refer servicing to qualified service personnel. Never remove any
part of the casing unless qualified to do so; this unit contains dangerous
voltages
• Use of a residual current device will reduce the risk of electric shock
NEVER CONNECT THE BROWN OR BLUE WIRE TO THE EARTH PIN OF A 13A
PLUG. IF IN DOUBT CONSULT A QUALIFIED ELECTRICIAN
Dangerous environment
• Do not use power tools in damp or wet conditions, or expose them to
rain. Provide adequate surrounding work space and keep the area well
lit. Do not use power tools where there is a risk of explosion or fire from
combustible material, flammable liquids, flammable gases, or dust of
an explosive nature. When using power tools, avoid contact with any
earthed items such as pipes, radiators, cookers, refrigerators, metal
baths and taps
Protect yourself from vibration
• Hand-held power tools may produce vibration. Vibration can cause
disease. Gloves may help to maintain good blood circulation in the
fingers. Hand-held tools should not be used for long periods without
a break
Maintain your power tool
• Ensure all ventilation holes are kept clear at all times, otherwise
overheating and fire may occur
Always disconnect
• Before changing fittings or accessories, always disconnect the tool from
the power source
Switch off before connecting
• Ensure the power tool is switched off before connecting to the power
source. If the power tool stops unexpectedly, turn the power switch to
OFF
Do not abuse the power cable
• Be sure the cable / extension cable is in good condition. Always have
a damaged cable / extension cable replaced at an authorised service
centre before using. Never pull the cable to disconnect it from the power
socket. Never carry the tool by its cable. Keep the cable away from
damp, heat, oil, solvents, and sharp edges
Do not modify the power tool
• Do not modify the power tool in any way as this could result in serious
injury and may invalidate its guarantee
Do not leave the tool running unattended
• Always wait until the tool has completely stopped functioning and has
been unplugged before leaving it unattended
268436_Z1MANPRO1.indd 5 11/07/2011 16:18

6
GB
Unpacking Your Tool
• Carefully unpack and inspect your tool. Fully familiarise yourself with all
its features and functions
• Ensure that all parts of the tool are present and in good condition. If
any parts are missing or damaged, have such parts replaced before
attempting to use this tool
Before Use
Attaching the air line quick connector
• WrapPTFEtapearoundthethreadofthecompressorhighpressureoutlet
NOTE: Make sure that the tape is pulled tight around the thread to ensure
it forms a tight seal
• Alignthequickconnectorwiththehighpressureoutletandscrewiton
NOTE: Ensure that the PTFE tape does not unravel as it is being screwed in
• Tightenthequickconnectorinplaceusingthecorrectsizespanner
Wheels & support foot
• Thisproductissuppliedwithwheelsandasupplyfoot,whichshould
be bolted to the mounting bracket/s using the nuts and bolts supplied
Using Your Compressor
Switching on

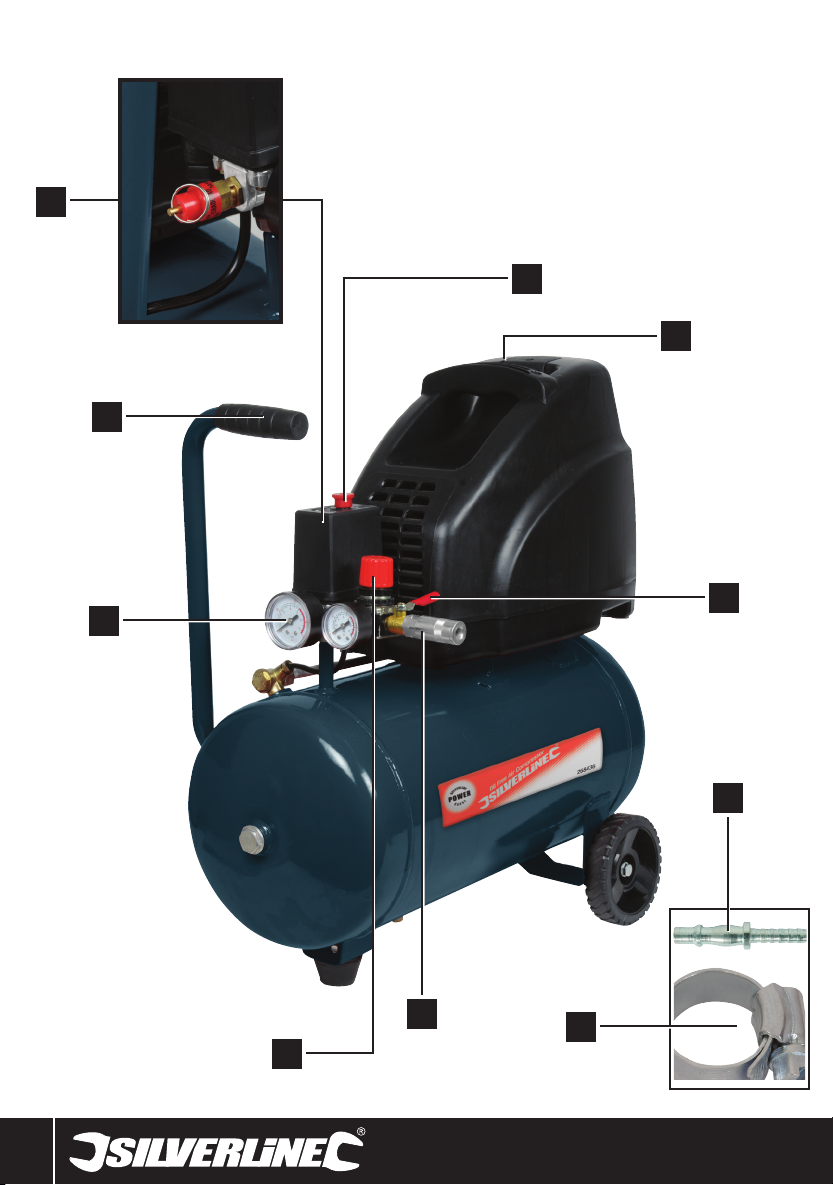

• Beforeturningthecompressoron,makesuretheFlowControlLever
(8) is in the off position (90° to the outlet)
• Checkthatthecompressorisdisconnectedfromallairtoolsorairlines
and that on/off switch is pressed down
• Connectthemachinetomainspowersupply
• PulltheOn/OffSwitch(6)upwards.Thiswillstartthecompressor
• Allowthecompressortobuildpressure,thetankpressureisdisplayed
on the left hand Tank Pressure Gauge (3). When the tank pressure
reaches 8bar (116psi) the motor will stop automatically
• Toswitchthecompressoroff,presstheon/offswitchdown
Connecting air tools
• ToolscanbeconnectedtotheHighPressureOutlet(1)usingasuitable
air line, fitted with a ¼" bayonet type male connector
• IncludedintheboxisanAirLineBayonetFitting(9)andHoseClip(10)
with which you can connect your airline
• Alwaysensurethatairtoolsareinthe'off'positionbeforeconnecting.
Tools will be pressurised as soon as the connections are made
• Toconnectanairtool,tairlinetotool,thenpushthebayonettting
into the high pressure outlet of the compressor
• Onceconnectedslowlyturntheowcontrolleversothatitisinline
with the outlet, this will allow the built up pressure to flow to the tool
• Toreleasetheairline,pullbacktheoutersheathofthehighpressure
outlet and pull the bayonet fitting out. Be aware that the air line and
tool will hold residual air pressure
Adjusting line pressure
• Thepressureoftheairsuppliedtothetool(linepressure)canbe
adjusted using the Pressure Regulator (2). The line pressure is
displayed on the right hand pressure gauge
• Toincreasethelinepressure,rotatethepressureregulatorclockwise.
To reduce the line pressure, rotate the pressure regulator
anti-clockwise
Maintenance
WARNING: Always remove the plug from the mains power supply before
carrying out any maintenance/cleaning.
• Donotattempttoperformanymaintenancewhentheairtankis
pressurised
Releasing air pressure
• Ifitisnecessarytoreleaseresidualairpressurefromtheairtank,
disconnect compressor from mains power supply, and pull the ring in
the centre of the Safety Valve (5) outwards
• Residualairwillescapefromthevalveuntiltheringisreleased,orall
air pressure is released
Draining
• Duringuse,atmosphericmoisturewillcondenseintheairstoragetank.
To avoid any corrosion damage, the tank should be drained of moisture
on a regular basis
• Todrainmoisture,openthecondensationdrainplug,locatedonthe
underside of the tank, approx 3 turns anti-clockwise
• Allowallmoisturetodrainandretightenplug
Cleaning
• Keep your machine clean at all times. Dirt and dust will cause internal
parts to wear quickly, and shorten the machine’s service life. Clean the
body of your machine with a soft brush, or dry cloth. If available, use
clean, dry, compressed air to blow through the ventilation holes
Disposal
• Do not dispose of power tools, or other waste electrical and electronic
equipment, with household waste
• Contact your local waste disposal authority for information on the proper
way to dispose of tools
1 High Pressure Outlet
2 Pressure Regulator
3Tank Pressure Gauge
4 Moving Handle
5 Pressure Release Valve
6 On/Off Switch
7 Carry Handle
8 Flow Control Lever
9 Air Line Quick Connector
10 Hose Clip
Product Familiarisation
268436_Z1MANPRO1.indd 6 11/07/2011 16:18

www.silverlinetools.com 7
Oil-Free Air Compressor268436
EC Declaration of Conformity
The undersigned: Mr Darrell Morris
as authorised by: Silverline Tools
Declares that the
Name/ model: Oil-Free Air Compressor
Type/ serial no: 268436
Net installed power: 1100W
Conforms to the following Directives:
• Electromagnetic Compatibility Directive 2004/108/EC
• Low Voltage Directive 2006/95/EC
• Machinery Directive 98/37/EC
• RoHS Directive 2002/95/ECEN55014-1:2006
• EN61000-3-2:2006
• EN61000-3-3:1995+A1+A2
• EN55014-2:1997+A1
• EN60204-1:2006
• EN1012-1:1996
The technical documentation is kept by: Silverline Tools
Notified body: TUV Rheinland
Place of declaration: Qingdao, China
Date: 23/06/11
Signed by:
Director
Name and address of Manufacturer or Authorised representative:
Silverline Tools, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,
BA22 8HZ United Kingdom
Terms & Conditions
Silverline Tools Guarantee
This Silverline product comes with a 3 year
guarantee
Register this product at www.silverlinetools.com within 30 days of
purchase in order to qualify for the 3 year guarantee. Guarantee period
begins according to the date of purchase on your sales receipt.
Registering your purchase
Registration is made at silverlinetools.com by selecting the Guarantee
Registration button. You will need to enter:-
• Your personal details
• Details of the product and purchase information
Once this information is entered your guarantee certificate will be created
in PDF format for you to print out and keep with your purchase.
Guarantee period becomes effective from the date of retail purchase as
detailed on your sales receipt.
PLEASE KEEP YOUR SALES RECEIPT
If this product develops a fault within 30 days of purchase, return it to the
stockist where it was purchased, with your receipt, stating details of the
fault. You will receive a replacement or refund.
If this product develops a fault after the 30 day period, return it to:
Silverline Tools Service Centre
PO Box 2988
Yeovil
BA21 1WU, UK
The guarantee claim must be submitted during the guarantee period.
You must provide the original sales receipt indicating the purchase date,
your name, address and place of purchase before any work can be
carried out.
You must provide precise details of the fault requiring correction.
Claims made within the guarantee period will be verified by Silverline Tools
to establish if the deficiencies are related to material or manufacturing of
the product.
Carriage will not be refunded. Items for return must be in a suitably clean
and safe state for repair, and should be packaged carefully to prevent
damage or injury during transportation. We may reject unsuitable or
unsafe deliveries.
All work will be carried out by Silverline Tools or its authorized
repair agents.
The repair or replacement of the product will not extend the period
of guarantee
Defects recognised by us as being covered by the guarantee shall be
corrected by means of repair of the tool, free of charge (excluding carriage
charges) or by replacement with a tool in perfect working order.
Retained tools, or parts, for which a replacement has been issued, will
become the property of Silverline Tools.
The repair or replacement of your product under guarantee provides
benefits which are additional to and do not affect your statutory rights as
a consumer.
What is covered:
The repair of the product, if it can be verified to the satisfaction of Silverline
Tools that the deficiencies were due to faulty materials or workmanship
within the guarantee period.
If any part is no longer available or out of manufacture, Silverline Tools will
replace it with a functional replacement part.
Use of this product in the EU.
What is not covered:
Silverline Tools does not guarantee repairs required as a result of:
Normal wear and tear caused by use in accordance with the operating
instructions eg blades, brushes, belts, bulbs, batteries etc.
The replacement of any provided accessories drill bits, blades, sanding
sheets, cutting discs and other related items.
Accidental damage, faults caused by negligent use or care, misuse,
neglect, careless operation or handling of the product.
Use of the product for anything other than normal domestic purposes.
Change or modification of the product in any way.
Use of parts and accessories which are not genuine Silverline Tools
components.
Faulty installation (except installed by Silverline Tools).
Repairs or alterations carried out by parties other than Silverline Tools or its
authorized repair agents.
Claims other than the right to correction of faults on the tool named in
these guarantee conditions are not covered by the guarantee.
268436_Z1MANPRO1.indd 7 11/07/2011 16:18

8
F
Retirez les clés de réglage
• Assurez-vous que les clés et autres dispositifs de réglage aient été retirés
de l’outil avant utilisation
Nettoyez la zone de travail
• Des établis et zones de travail encombrés ou sales sont sources
d’accidents ; de même, le sol doit être dégagé et il est recommandé
d’éviter de travailler sur un sol glissant. En cas de travail à l’extérieur,
appréciez les risques de faux pas ou de chute avant d’utiliser l’outil
Personnes compétentes
• Ce produit doit être utilisé par des personnes compétentes ou ayant reçu
une formation adéquate
Enfants et animaux
• Maintenez une distance de sécurité entre les enfants ou les animaux et
votre zone de travail. Rangez les outils dans un lieu sûr fermé à clé, hors
de portée des enfants
Utilisation correcte de l’outil
• Ne tentez pas d’utiliser un outil à des fins pour lesquelles il n’est pas
conçu. Cet outil n’est pas conçu pour un usage industriel
Port de vêtements et de chaussures adaptés
• Ne portez pas de vêtements amples, cravate, bijoux ou autres
éléments susceptibles d’être happés. Au besoin, portez des chaussures
antidérapantes ou équipées d’une coque de protection des orteils. Les
cheveux longs doivent être couverts ou noués vers l’arrière
Conservez l’équilibre
• Ne tentez pas de travailler dans des endroits hors de portée, gardez un
bon appui en permanence, n’utilisez pas d’outil lorsque vous êtes sur
une surface instable
Accessoires
• L’utilisation de tout équipement ou accessoires différant de ceux
mentionnés dans ce manuel peut être dangereuse, entraîner des
dommages matériels ou des blessures et annulera votre garantie
Ne vous tenez pas sur l’outil
• En vous appuyant ou en montant sur l’outil ou sur son support, vous
encourez des blessures graves s’il venait à basculer ou à s’affaisser.
Veillez à na pas ranger de matériel au-dessus ou à proximité de l’outil
et de telle sorte qu’il faille s’appuyer sur l’outil ou sur son support pour
atteindre ce matériel
Immobilisez la pièce à travailler
• Dans la mesure du possible, immobilisez la pièce sur laquelle vous
travaillez. Si cela est possible, utilisez un étau ou un serre-joint de
manière à disposer des deux mains pour manier l’outil
Assurez-vous qu’aucune pièce ne soit endommagée ou
manquante
• Avant chaque utilisation, assurez-vous qu’aucune pièce ne
soit manquante ou endommagée ; assurez-vous également du
fonctionnement correct et de la bonne marche des fonctions voulues.
Vérifiez l’alignement des pièces mobiles et l’absence de grippage. Toute
protection et autre pièce endommagées doivent être immédiatement
réparées ou remplacées par un centre de service agréé. N’UTILISEZ
JAMAIS UN OUTIL DEFECTUEUX
Sécurité électrique
• Cet outil doit être protégé par un fusible approprié.
• Pour prévenir tout risque d’électrocution et d’incendie, n’exposez pas cet
outil à la pluie, à l’eau ou à l’humidité
• Aucune pièce interne ne peut être réparée par l’utilisateur hormis celles
mentionnées dans ce manuel
• Confiez toutes les interventions à du personnel d’entretien qualifié. Ne
retirez aucune pièce du carter de l’appareil à moins que vous ne soyez
qualifié pour le faire : cet appareil présente des tensions électriques
dangereuses
• L’utilisation d’un dispositif de coupure différentiel réduit les risques
d’électrocution
Consignes générales de sûreté
Lisez attentivement ce manuel ainsi que toute étiquette apposée sur l’outil
et assurez-vous d’en comprendre le sens avant utilisation. Rangez ces
consignes avec l’outil, pour référence ultérieure.Assurez-vous que toute
personne venant à utiliser cet outil ait attentivement pris connaissance de
ce manuel.
Sachez qu’utiliser un outil conformément aux prescriptions ne garantit
pas l’élimination de tous les facteurs de risque. Procédez avec prudence.
N’utilisez pas cet outil si vous avez des doutes quant à la manière sûre et
correcte de procéder.
Gardez les éléments de protection en place
• Gardez les éléments de protection en place, en bon état de
fonctionnement, correctement ajustés et alignés. N’utilisez jamais un
outil si l’un des éléments de protection fournis est manquant. Si l’un
des éléments de protection est endommagé, remplacez-le avant toute
utilisation
Caractéristiques techniques
Tension..................................230 V~
Fréquence .............................50 Hz
Puissance..............................1100 W
Capacité ................................24 L
Pression maxi .......................8 bar / 116 psi
Régime à vide .......................2800 tr/mn
Déplacement libre de l’air......80 L/min
Débit maxi ............................ 4.5 Cfm
Puissance sonore ..................95 dB(A)
Classe de protection ..............
Du fait de l’évolution constante de notre développement produits,
les spécifications des produits Silverline peuvent changer sans
notification préalable.
Description des symboles
La plaque signalétique figurant sur votre outil peut présenter des symboles.
Ces symboles constituent des informations importantes relatives au produit
ou des instructions concernant son utilisation.
Port de protection auditive
Port de lunettes de sécurité
Port de masques respiratoires
Port du casque
Port de gants
Lire le manuel d’instructions
Construction de classe I (Mise à la terre)
Conforme à la réglementation et aux normes de sécurité
pertinentes
Protection de l’environnement
Les produits électriques usagés ne doivent pas être jetés avec
les ordures ménagères. Veuillez les recycler dans les centres
prévus à cet effet. Pour de plus amples informations, veuillez
contacter votre municipalité ou point de vente
268436_Z1MANPRO1.indd 8 11/07/2011 16:19

• Assurez-vous toujours que votre outil pneumatique soit en position
éteinte avant de le brancher à l’alimentation en air comprimé
• Sachez que les outils pneumatique peuvent conserver une pression
résiduelle après utilisation. Purgez toujours la pression d’air de l’outil
après avoir fermé l’alimentation en air comprimé
Utilisez un tuyau flexible d’air comprimé adapté
• Utilisez des tuyaux flexibles légers de l’outil au mur ou à l’accouplement
du compresseur
• La plupart des outils pneumatiques demandent l’utilisation d’un flexible
serpentin ; les flexibles droits ne doivent être employés qu’avec les
pistolets pulvérisateurs
• Avant toute pulvérisation, assurez-vous que le pistolet soit raccordé à
une alimentation en air propre et filtré.
Protégez vos yeux
• Portez toujours des lunettes de sécurité
Protégez votre ouïe
• Portez toujours des protections auditives
Ménagez l’appareil
• Ne surchargez pas l’appareil. En laissant l’appareil fonctionner à sa
vitesse optimale, vous prolongerez sa durée utile et bénéficierez d’un
meilleur rendement
• N’employez pas une pression d’air comprimé supérieure au niveau
recommandé. Une pression excessive peut entraîner une usure précoce
des pièces en rotation et favoriser les dysfonctionnements. Elle peut
également conduire à une fissure du carter
• Ne tentez pas de modifier un outil pneumatique. Toute tentative de
modification de votre outil annulera sa garantie et pourrait entraîner des
blessures graves sur vous-même ou les personnes se trouvant autour
de vous
www.silverlinetools.com 9
Compresseur d'air sans huile268436
Environnements dangereux
• N’utilisez pas d’outil électrique dans un environnement humide et
ne l’exposez pas à la pluie. Prévoyez un espace de travail adéquat et
assurez un éclairage correct de la zone. N’utilisez pas d’outil électrique
s’il existe un risque d’explosion ou d’incendie du fait de la présence de
matières combustibles, de liquides ou de gaz inflammables ou de la
poussière de nature explosive. Lors de l’utilisation d’outils électriques,
évitez tout contact avec des éléments mis à la masse, tels que tuyaux,
radiateurs, cuisinières, réfrigérateurs, robinets ou baignoires métalliques
Protégez-vous des vibrations
• Les outils électriques portatifs produisent des vibrations. Les vibrations
peuvent provoquer des maladies. En conservant la chaleur, des gants
portés par l’utilisateur peuvent lui permettre de maintenir une bonne
circulation sanguine dans les doigts. Les outils portatifs ne doivent pas
être utilisés pendant de longues périodes sans marquer une pause
Entretenez votre outil électrique
• Assurez-vous que toutes les ouïes de ventilation soient dégagées en
permanence. Dans le cas contraire, il existe un risque de surchauffe et
d’incendie
Débranchez l’outil avant tout changement
• Avant de changer raccords ou accessoires, assurez-vous que l’outil soit
débranché de la source d’alimentation
Outil éteint avant tout branchement
• Assurez-vous que l’appareil soit en position éteinte avant de le brancher
à la source d’alimentation. Si l’outil électrique s’arrête inopinément, faites
passer l’interrupteur sur la position d’arrêt
Ménagez le cordon d'alimentation
• Assurez-vous que le cordon et la rallonge éventuelle soient en bon
état. Faites remplacer le cordon et la rallonge endommagés par un
centre d’entretien agréé avant de les utiliser. Ne tirez pas sur le cordon
d’alimentation pour le débrancher de la prise secteur. Ne portez jamais
l’outil par le cordon. Veillez à ce que le cordon ne soit pas exposé à
l’humidité, la chaleur, l’huile, les solvants et les bords tranchants
Ne laissez pas l’outil fonctionner sans surveillance
• Attendez toujours que le moteur de l’outil se soit complètement arrêté et
débranchez l’outil avant de vous en éloigner
Consignes de sûreté relatives aux
outils pneumatiques
Environnements dangereux
• Assurez-vous de disposer d’un espace suffisamment dégagé autour de
la zone de travail
• Sachez que les tuyaux flexibles d’alimentation en air comprimé peuvent
représenter un danger de trébuchage. Veillez à les disposer de manière à
réduire autant que possible ce danger
Protégez-vous des vibrations
• Les outils électriques portatifs produisent des vibrations. Les vibrations
peuvent provoquer des maladies. En conservant la chaleur, des gants
portés par l’utilisateur peuvent lui permettre de maintenir une bonne
circulation sanguine dans les doigts. Les outils portatifs ne doivent pas
être utilisés pendant de longues périodes sans marquer une pause
Entretenez votre outil pneumatique
• Assurez-vous de maintenir la propreté et la bonne lubrification de vos
outils pneumatiques. Une bonne lubrification est essentielle pour éviter
la corrosion des pièces internes de l’appareil, susceptible d’entraîner un
dysfonctionnement de l’appareil
Débranchez l’outil avant tout changement
• Assurez-vous toujours que votre outil pneumatique se soit complètement
arrêté de fonctionner avant de le déposer
• Débranchez toujours l’outil de l’alimentation en air comprimé avant tout
travail d’entretien, de réparation ou avant changer lames, disques et
autres accessoires
• Assurez-vous que les lames, les disques ou les accessoires soient
correctement installés avant de rebrancher l’appareil à l’alimentation en
air comprimé
Familiarisation avec le produit
1 Témoin de niveau de la batterie
2 Mandrin
3Commande de couple
4 Sélecteur de vitesse
5 Interrupteur de sécurité
6 Batterie
7 Interrupteur Marche-Arrêt
8 Levier de contrôle de flux
9 Connecteur rapide pour tuyau à air comprimé
10 Collier de serrage
268436_Z1MANPRO1.indd 9 11/07/2011 16:19

10
F
Sécurité du Compresseur
• Avantdeprocéderàl’entretien,ouauremplacementdelames,
disques ou autres accessoires, vous devez toujours débrancher les
outils pneumatiques de la fourniture d’air
• Vériezqueleslames,disquesouaccessoiresdiverssontmontés
correctement avant de vous rebrancher sur la fourniture d’air
• Avantderebrancherl’outilsurlafournitured’air,vérieztoujoursque
l’outil est éteint (OFF)
• Souvenez-vousquelesoutilspneumatiquesmaintiennentparfoisune
pression résiduelle après l’usage. Évacuez toujours la pression d’air de
l’outil après avoir coupé la fourniture d’air
• Vousdeveztoujoursporterdeslunettesdesécuritélorsquevous
utilisez ce produit
• Vousdeveztoujoursporterdesprotège-oreillelorsqueleniveaude
bruit risque de dépasser 80 dB
• Vériezquelapressiond’airnedépassepaslapressionmaximale
spécifiée pour les différents composants de l’appareil sous pression
• Netentezjamaisdemodierlesoutilspneumatiques,fautedequoi
vous risquez d’annuler sa garantie et de mettre vous-même ou ceux
qui vous entourent en danger
Déballage et assemblage de votre compresseur
• Vériezquetouslesélémentsdevotrecompresseursontprésentset
en bon état. Si vous relevez l’absence, ou l’endommagement, de
certains composants, vous devez en assurer le remplacement avant
d’utiliser le présent outil
Attacher le raccord rapide à air
• Enrouler le ruban PTFE autour du filet du raccord rapide
NOTE : Assurez-vous que le ruban soit bien serré autour du raccord afin que
celui-ci forme un bon joint.
• Aligner le raccord rapide avec la sortie haute pression et vissez-le
NOTE : Assurez-vous que le ruban PTFE ne se déroule pas lorsque vous
vissez.
• Serrez le raccord rapide en utilisant une clé de la taille correcte
Les roues
• Ceproduitestfourniavecdesroues,dontlaxationestassuréepar
l’utilisateur
• Lesrouesdoiventêtrexéespardesboulonssurlessupportsde
montage, au moyen des écrous et boulons fournis
Pied
• Ceproduitestfourniavecunpiedanti-vibration,encaoutchouc,dontla
fixation est assurée par l’utilisateur
• Cepieddoitêtrexépardesboulonssurlesupportdemontage,au
moyen des écrous et boulons fournis
Déballage
• Déballez le produit avec soin. Veillez à retirer tout le matériau
d’emballage et familiarisez-vous avec toutes les caractéristiques du
produit
• Sidespiècessontendommagéesoumanquantes,faites-lesréparerou
remplacer avant d’utiliser l’appareil
Utilisation de Votre Compresseur
Mise en marche
• avantd’allumerlecompresseur,assurez-vousquelelevierdecontrôle
de la circulation (8) est sur la position OFF (arrêt) (à 90º de la sortie)
• Vériezquelecompresseurestdébranchédetouslesoutils 
pneumatiques ou tuyaux d’air, et que le commutateur de marche/
arrêt est appuyé
• Branchezl’appareilsurl’alimentationsecteur
• Tirezlecommutateurdemarche/arrêt(6)verslehaut:lecompresseur
se met en marche
• Attendezquelapressions’accumuledanslecompresseur:lapression
 duréservoirestafchéesurlemanomètrecôtégauche(3).Lorsquela
pression du réservoir atteint 8 bars, le moteur s’arrête
automatiquement
• Pourarrêterlecompresseur,appuyezsurlecommutateurdemarche/
arrêt
Raccordement des outils pneumatiques
• Onpeutraccorderlesoutilsàlasortiehautepression(1)aumoyen
d’un tuyau d’air approprié muni d’un connecteur mâle du type
à baïonnette de ¼"
• Unconnecteuràbaïonnette(9)etuncollierdeserrage(10)pourle
tuyau à air comprimé sont inclus dans la boîte
• Assurez-voustoujoursquelesoutilssetrouventdanslapositiond’arrêt
(« off ») avant de procéder au raccordement : les outils sont sous
pression dès que le raccordement est effectué
• Pourbrancherunoutilpneumatique,raccordezletuyaud’airàl’outil,
puis enfoncez le connecteur à baïonnette dans la prise haute pression
du compresseur
• Unefoisbranchéveuilleztournerdoucementlelevierdecontrôle
de la circulation afin que celui-ci soit en ligne directe avec la sortie,
cela permettra à la pression qui s’accumule d’aller directement
dans l’appareil
• Pourrelâcherletuyaud’air,retrousserlagaineextérieuredelaprise
haute pression, puis extraire le connecteur à baïonnette, sans oublier la
présence d’une pression résiduelle dans le tuyau d’air et l’outil
Réglage de la pression dans le tuyau
• Ilestpossiblederéglerlapressiondel’aird’alimentationdel’outil
(pression du tuyau) au moyen du régulateur de pression (2). La
 pressiondutuyauestafchéesuremanomètrecôtédroit
• Pouraugmenterlapressiondutuyau,tournezlerégulateurdepression
dans le sens horaire ; pour la réduire, tournez le régulateur de pression
dans le sens antihoraire
Entretien
ATTENTION : Toujours débrancher l’appareil de l’alimentation secteur avant
de réaliser tout travail d’entretien ou de nettoyage.
• N’essayezjamaisdeprocéderàdesinterventionsd’entretiensile
réservoir d’air est sous pression
Évacuation de la pression d’air
• S’ilestnécessaired’évacuerunepressionrésiduelleduréservoird’air,
débranchez le compresseur de l’alimentation secteur, puis tirez sur la
bague au centre de la soupape de sûreté (5)
• L’airrésiduels’échappedelasoupapejusqu’aurelâchementdela
bague ou l’évacuation complète de la pression d’air
Purge
• Encoursd’usage,l’humiditédansl’atmosphères’accumuledansle
réservoir de stockage de l’air. Pour éviter la moindre corrosion, purgez
le réservoir a des échéances régulières
• Pourpurgerl’humidité,ouvrezlebouchondepurgedelacondensation,
situé sur le dessous du réservoir, en effectuant 3 tours dans le sens
anti-horaire
• Purgeztoutel’humidité,puisresserrezlebouchon
Nettoyage
• Débranchez l’appareil de l’alimentation sur secteur avant de le nettoyer
Gardez l’appareil propre. Éliminez toujours la poussière et les particules
et ne laissez jamais les orifices de ventilation se boucher. Ne laissez pas
les déchets s’accumuler sur une partie quelconque de l’outil. Utilisez une
brosse souple ou un chiffon sec pour le nettoyage. Si possible, nettoyez
les orifices de ventilation à l’air comprimé propre et sec
Elimination
• Ne jetez pas les outils électriques et autres équipements électriques ou
électroniques avec les ordures ménagères
• Contactez les autorités locales compétentes en matière de gestion des
déchets pour vous informer de la procédure à suivre pour éliminer les
outils électriques
268436_Z1MANPRO1.indd 10 11/07/2011 16:19
