RIBBENBUISKACHEL - Type WD-H / WD-L RVS
Handleiding
FINNED TUBE HEATER - Type WD-H / WD-L STAINLESS STEEL
Manual

FINNED TUBE HEATER - WD-H / WD-L RVS
Page 2 of 8
NL
Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
PE LPE PE PE LL L1
L2
L3
N(N) N N
Veiligheidsbepalingen
De montage- en gebruiksaanwijzing alstublieft aandachtig doorlezen en zorgvuldig bewaren. Het bevat belangrijke
aanwijzingen voor de veiligheid en het gebruik van de kachel. Sinus-Jevi kachels voldoen aan de Europese richtlijnen
voor elektrische apparatuur. Het monteren, aansluiten en repareren mag uitsluitend worden gedaan door vakmensen.
De kachels mogen alleen worden toegepast in ruimten waar geen direct brand- en/of explosiegevaar heerst.
Toepassing
De ribbenbuiskachels zijn uitsluitend voor gebruik in bedrijfs- en industriële ruimtes en terreinen. Het betreft niet
verplaatsbare kachels. Ze zijn niet geschikt voor huishoudelijk gebruik.
Installatie instructies
• Voor montage dient u gebruik te maken van de bijgeleverde montagebeugels. Deze moeten aan de uiteinden van
de kachel gemonteerd worden.
• In ruimten die niet vrij toegankelijk zijn en waarin geen brandbare materialen zijn ondergebracht, kan de kachel
een op makkelijk bereikbare plek worden gemonteerd. Daarbij moeten de volgende minimum afstanden worden
gerespecteerd: 6 cm van de wanden en vloer, 40 cm van het plafond of dak en 50 cm van nabijgelegen objecten.
• In ruimten die vrij toegankelijk zijn moet de kachel op een niet makkelijk bereikbare plek worden gemonteerd.
Daarbij moeten de volgende minimum afstanden worden gerespecteerd: 180 cm van de vloer, 40 cm van het
plafond of dak en 50 cm van brandbare stoffen en andere objecten.
• De kachel niet direct onder het dak monteren, gezien het gevaar van warmteophoping.
• De kachel niet direct onder een wandcontactdoos of een thermostaat monteren.
• De kachel niet monteren onder los opgehangen of brandbare objecten, die eventueel op de kachel zouden
kunnen vallen. In het geval van afdekken ontstaat brandgevaar.
• De ribbenbuiskachel dient horizontaal te worden gemonteerd.
• De kachel niet monteren of gebruiken in een badkamer of doucheruimte.
Elektrische aansluiting
• De deksel van het aansluithuis losschroeven en afnemen. Bij kachels met thermostaat of vermogensregelaar, de
deksel compleet met knop afnemen!
• Wartel in het aansluithuis draaien, voedingskabel doorvoeren en wartelmoer vastdraaien.
Attentie! De hoge beschermingsgraad van de kachel (IP66) is alleen gegarandeerd bij foutloze montage van de
voedingskabel middels de meegeleverde wartel.

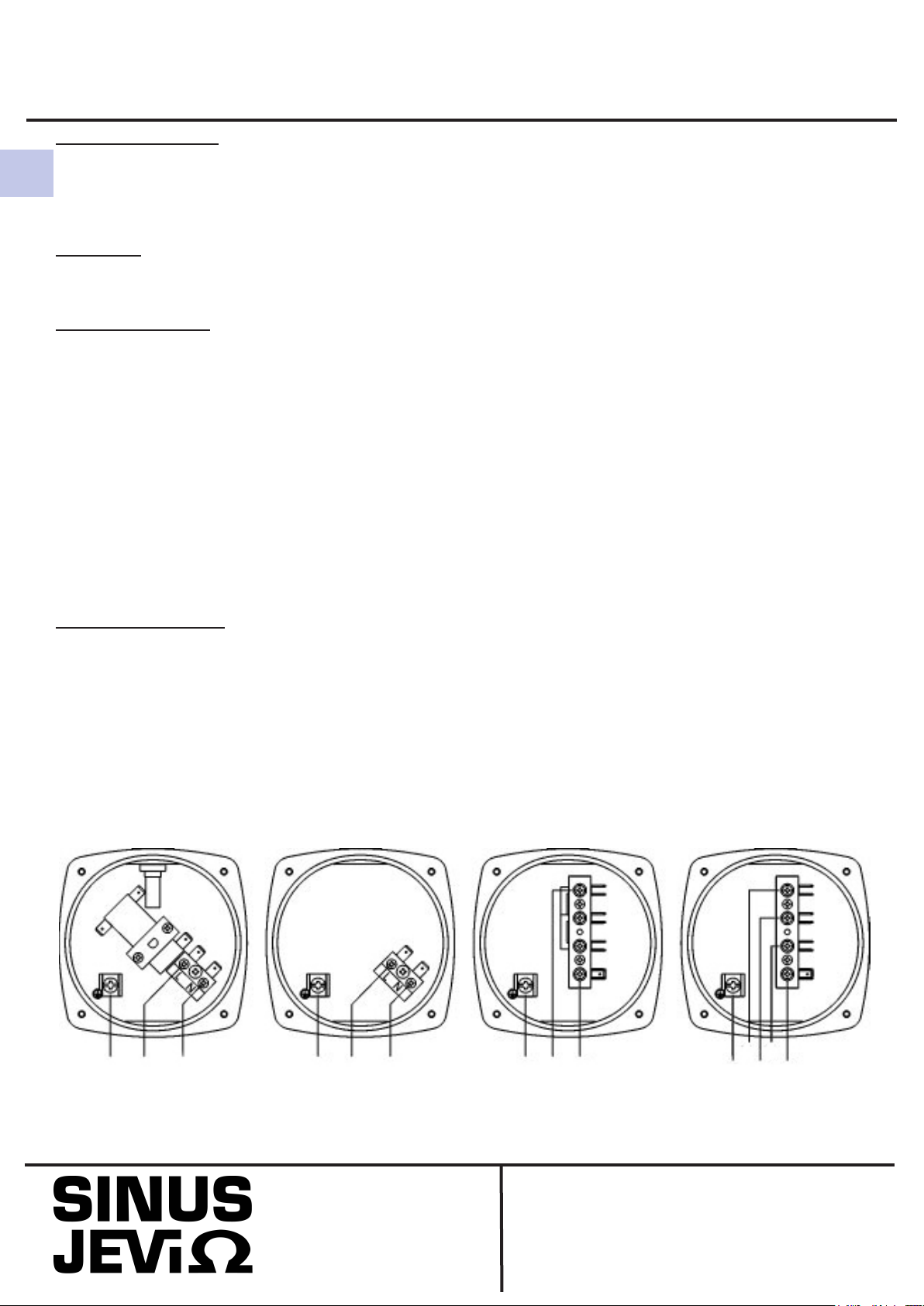

• De elektrische aansluiting dient volgens het schakelschema te worden uitgevoerd. Zorg voor een degelijke
aardverbinding met de PE-klem van de kachel. Alle klemschroeven stevig vastdraaien.
• Het is raadzaam om de kachel via een zekeringautomaat te verbinden met het lichtnet. Alle polen moeten daarbij
onderbroken kunnen worden.
Doorverbinding verwijderen!
230V AC, DC 400V AC 3 (N) AC230V AC, DC 230V AC, DC
WD-H RVS TR
WD-H RVS ST WD-L RVS WD-H RVS

FINNED TUBE HEATER - WD-H / WD-L RVS
Page 3 of 8
NL
Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
Inbedrijfname
Zodra de netspanning ingeschakeld is zijn de kachels zonder thermostaat en vermogensregelaar in bedrijf.
Kachels met ingebouwde temperatuurregelaar verwarmen afhankelijk van de gekozen temperatuur instelling. Deze
kan met behulp van de draaiknop traploos worden geregeld. De bedrijfstoestand van de kachel wordt door een rode
signaallamp aangegeven.
Kachels met ingebouwde vermogensregelaar verwarmen afhankelijk van het gekozen vermogen. Deze kan met
behulp van de draaischakelaar in 3 stappen worden geregeld.
Oppervlaktetemperaturen
Werkzame temperatuur van de ribbenbuiskachels aan de ribbenbovenzijde in bedrijfstoestand WD-H RVS / TR / ST:
ca. 200°C
WD-L RVS: ca. 67°C
De oppervlaktetemperatuur volgt uit werkzame temperatuur + ruimtetemperatuur.
De kachels mogen niet afgedekt worden. In het geval van afdekking ontstaat brandgevaar!
Garantie
Er is recht op 1 jaar functionele garantie op alle onderdelen

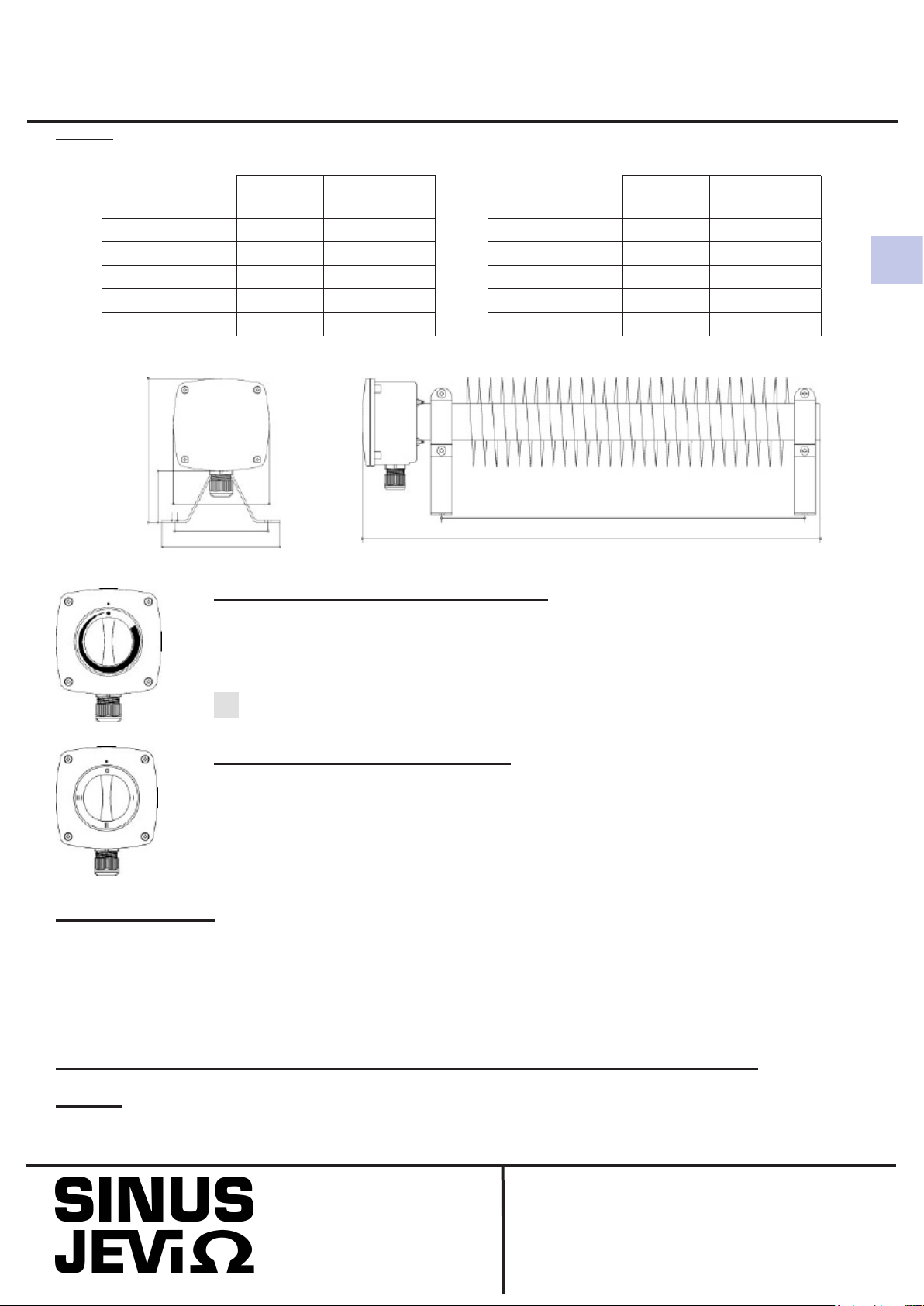

Lengte
(A) Bevestiging (B)
WD-H RVS 500 500 mm 365 mm
WD-H RVS 1000 700 mm 565 mm
WD-H RVS 1500 900 mm 765 mm
WD-H RVS 2000 1100 mm 965 mm
WD-H RVS 3000 1500 mm 1365 mm
Lengte
(A) Bevestiging (B)
WD-L RVS 400 1100 mm 965 mm
WD-L RVS 600 1500 mm 1365 mm
WD-L RVS 800 1900 mm 1765 mm
WD-L RVS 1000 2300 mm 2165 mm
WD-L RVS 1200 2700 mm 2565 mm
WD-H RVS/WD-L RVS met ingebouwde temperatuurregelaar
De kachel WD-H/WD-L RVS met ingebouwde temperatuurregelaar
schakelt in afhankelijk van de ingestelde temperatuur. Deze kan met de
temperatuurregelknop ingesteld worden. De stand van de werking van de kachel
wordt aangeduid met het rode signaallampje
•=vorstvrij
=+5°Ctot+30°C
WD-H RVS/WD-L RVS met ingebouwde stappenschakelaar
Bij ribbenbuiskachels WD-H/WD-L RVS met stappenschakelaar kan door het
verdraaien van de schakelknop het gewenste vermogen in 3 stappen ingesteld
worden.
trap 1: 1/3 van de totale warmtecapaciteit
trap 2: 2/3 van de totale warmtecapaciteit
trap 3: volledige warmte capaciteit
118
115
66 184
145
Ø7 B
A

Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
FINNED TUBE HEATER - WD-H / WD-L RVS
Page 4 of 8
GB
General note on safety
Please read these installation and operating instructions carefully and keep them in a safe place. The instructions
contain important information for the safety and use of the heater.
The heaters are constructed in accordance with standard engineering practice and comply with the applicable safety
regulations for electrical equipment.
Installation, connection and repairs should only be conducted by trained personnel.
Application
De heaters are space heaters for use exclusively in commercial and industrial spaces and areas. The heaters are
designedforxedon-siteinstallation.
They are not suitable for use in the domestic sector.
Installation
• To install, use only the enclosed fastening supports.
Mount these supports as far as possible on the outer end of the piping.
• Inroomsandareaswhichareclosedtothepublicandwherethereisnoreload,theunitcanbeinstalledata
heightwithineasyreach.Thefollowingminimumspacingsmustherebybeobserved:6cmtowallsandoors,40
cm to the ceilings, window boards and other projecting structures, 50 cm to adjoining parts.
• In rooms and areas that are open to the public, the unit must be installed at a height outside easy reach.
Thefollowingminimumspacingsmustherebybeobserved:180cmtooors,40cmtotheceilings,window
boards and other projecting structures, 50 cm to easily combustible materials and other adjoining parts.
• Do not install the heaters directly below the ceiling, since this can lead to heat build-up.
• Do not install the heaters directly below wall mounted socket outlets.
• Do not install the heater below loose hanging or combustible parts that could fall down and cover the unit. Cover
canleadtorehazard.
• Install the heaters only horizontally.
• Do not install or use the heaters in bath- or shower rooms.
Electrical connection
• Detach cover fastening screws and remove cover.
In the case of heaters with thermostat, remove the cover complete with knob.
• Screw in safety union piece, insert connector, and tighten pressure screw.
For pipe diameters 7 to 12 mm, do not change the multi-purpose joint gasket.
For pipe diameters 11 to 17 mm, remove the inner punched ring of the multi-purpose joint gasket.
Attention: To ensure high tightness IP66/IP67, expansion protection, and proper strain relief only use the
enclosed M25 x 1,5 union piece.

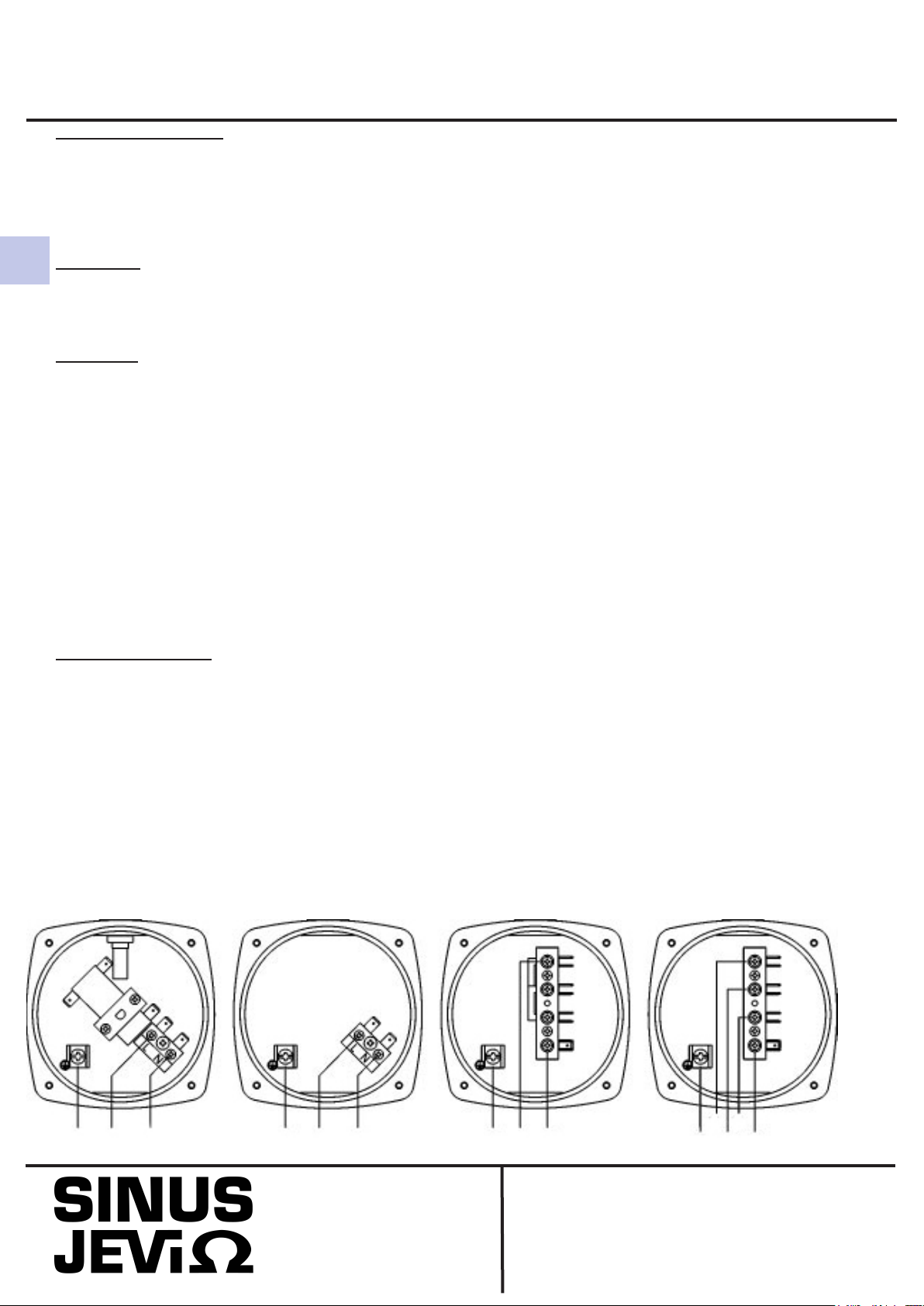

• Connect according to the circuit diagram shown below.
Do not forget to connect the protective conductor. Ensure that all terminal screws are well secured.
• When connecting the heaters is to install an all-pole disconnection from the network to provide. The isolating
device shall be at each pole of a contact distance corresponding to the over voltage category II have for full
seperation. Remove bridges!
PE LPE PE PE LL L1
L2
L3
N(N) N N
230V AC, DC 400V AC 3 (N) AC230V AC, DC230V AC, DC
WD-H RVS TR
WD-H RVS ST WD-L RVS WD-H RVS

GB
Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
FINNED TUBE HEATER - WD-H / WD-L RVS
Page 5 of 8
Length
(A) Mounting (B)
WD-H RVS 500 500 mm 365 mm
WD-H RVS 1000 700 mm 565 mm
WD-H RVS 1500 900 mm 765 mm
WD-H RVS 2000 1100 mm 965 mm
WD-H RVS 3000 1500 mm 1365 mm
Length
(A) Mounting (B)
WD-L RVS 400 1100 mm 965 mm
WD-L RVS 600 1500 mm 1365 mm
WD-L RVS 800 1900 mm 1765 mm
WD-L RVS 1000 2300 mm 2165 mm
WD-L RVS 1200 2700 mm 2565 mm
start-up
As soon as the main voltage is switched on the heaters WD-H RVS, WD-L RVS are in operation.
B
A
118
115
66 184
145
Ø7
WD-H RVS/WD-L RVS with built-in thermostat
Heaters WD-H/WD-L RVS with built-in thermostat, heat according to the pre-set
temperature. This temperature can be steplessly adjusted using the thermostat knob.
The operating status of the heater is indicated by the signal light.
•=frostfree
=+5°Cto+30°C
WD-H RVS/WD-L RVS with inbuilt switch
Heater WD-H/WD-L RVS with inbuilt switch, heat according to the preset heating power.
Using the switch knob the power can be adjusted in 3 steps.
level 1: 1/3 power
level 2: 2/3 power
level 3: full power
Surface temperatures
The effective temperature rises at the ribbed top edge of the ribbed tube heaters during operation:
WD-H RVS: ca. 200°C, WD-L RVS: approx. 67°C
The effective temperature rises at the ribbed top edge of the tube heater during operation: WD-H RVS approx. 225°C
The surface temperature is made up of the effective temperature rise and room temperature.
Care must be taken to ensure that the heaters are not covered. If covered there is a re hazard.
Warranty
A 1 year warranty is provided on all functional parts.

Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
FINNED TUBE HEATER - WD-H / WD-L RVS
Page 6 of 8
GB EU Conformiteitsverklaring
Wij
Sinus Jevi Electric Heating BV
Aambeeld 19
1671 NT Medemblik
Nederland
Tel: [phone]
[email protected]
verklaren onder onze volledige verantwoordelijkheid dat het product
Ribbenbuiskachel
Model/ type: WD-H RVS / WD-H RVS TR / WD-H RVS ST /
WD-L RVS / WD-L RVS TR
is in conformiteit met de
Laag Spanningsrichtlijn 2014/35/EU (LVD) en is geverifieerd om te voldoen aan de richtlijn
2011/65/EU (RoHS) en de richtlijn 2014/30/EU (EMC).
en de volgende geharmoniseerde normen zijn hierop van toepassing:
EN 60335-1:2012; EN 60335-2-30:2010
EN 61000-6-2:2005; EN 61000-6-4:2007
Het blijft de verantwoordelijkheid van de eindgebruiker om het apparaat te installeren en te bedienen
volgens de regels en voorschriften die van toepassing zijn.
Uitgegeven in Medemblik,
Op 7 februari, 2017
J.P. Roos, Engineering Manager
Sinus Jevi Electric Heating B.V.

GB
Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
INSTALLATION, OPERATION AND
MAINTENANCE INSTRUCTIONS
TYPE WD-H / WD-L RVS
FINNED TUBE HEATER - WD-H / WD-L RVS
Page 7 of 8
EU Declaration of Conformity
We
Sinus Jevi Electric Heating BV
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel: [phone]
[email protected]
declare under our sole responsibility that the product
Finned Tube Heating Appliance
Model/ type: WD-H RVS / WD-H RVS TR / WD-H RVS ST /
WD-L RVS / WD-L RVS TR
is in conformity with the
Low Voltage Directive 2014/35/EU (LVD) and has been verified to comply with Directive
2011/65/EU (RoHS) and Directive 2014/30/EU (EMC).
and the following harmonised standards have been applied:
EN 60335-1:2012; EN 60335-2-30:2010
EN 61000-6-2:2005; EN 61000-6-4:2007
It remains the responsibility of the end user to install and operate the appliance according to the rules
and regulations that are applicable.
Issued in Medemblik,
On 7 February, 2017
J.P. Roos, Engineering Manager
Sinus Jevi Electric Heating B.V.

Sinus Jevi Electric Heating B.V.
Aambeeld 19
1671 NT Medemblik
The Netherlands
Tel. [phone]
No rights can be derived from the text, illustrations and samples.
We reserve the right to change materials, parts, assemblies, designs, colours, nishes etc. without prior notication.
GA021.1104 • 08-17
©2017 Sinus Jevi. All rights reserved.
