SKF 729659 C User manual

Instructions for use
Mode d’emploi
Bedienungsanleitung
Instrucciones de uso
Manuale d’istruzioni
Instruções de uso
使用说明书
Инструкция по эксплуатации
Betjeningsvejledning
SKF 729659 C

English
English 2
Français
Français 6
Deutsch
Deutsch 10
Español
Español 14
Italiano
Italiano 18
Português
Português 22
中文
中文26
Русский
Русский 30
Dansk
Dansk 34

2 SKF 729659 C
EC Declaration of conformity
We,
SKF Maintenance Products
Kelvinbaan 16
3439 MT Nieuwegein
The Netherlands
herewith declare that the following product:
Electric hot plate
729659 C and 729659 C/110V
has been designed and manufactured in accordance with:
EUROPEAN LOW VOLTAGE DIRECTIVE 2014/35/EU
EMC DIRECTIVE 2014/30/EU as outlined in the harmonized norm for
EN 61000-6-1:2007
EN 61000-6-3:2007/A1:2011/AC:2012
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-11
EUROPEAN ROHS DIRECTIVE 2011/65/EU
Nieuwegein, The Netherlands,
May 2018
Sébastien David
Manager Product Development and Quality

3SKF 729659 C
Safety recommendations
• The operating instructions should always be followed.
• Make sure the supply voltage is correct.
• Always make sure the heater is securely connected to earth.
• The heater should not be used in areas where there is a risk for
explosion.
• Never enter the heater body via venting slots/holes.
• Do not expose the heater to high humidity.
• Never modify the heater.
• All repair work should be taken care of by a SKF repair shop.
English

4 SKF 729659 C
1. Introduction
The SKF electric hot plate 729659 C is intended for heating bearings and other machinery
components prior to mounting. It is suitable for components with a bore of up to
approximately 100 mm (4 inch) or with a weight of up to 3–4 kg. The hot plate has a
maximum temperature of 200 °C (390 °F) and is equipped with a lid for retaining the heat,
at the same time dirt is prevented from entering the bearing.
2. Description
The electric hot plate 729659 C consists of a heating plate housed in a metal casing with
removable cover. The temperature is controlled by means of a thermostat.
ON
OFF Bearing Heater 729659C
110
400
80
50
°C / 23°F
240
A
D
C
B

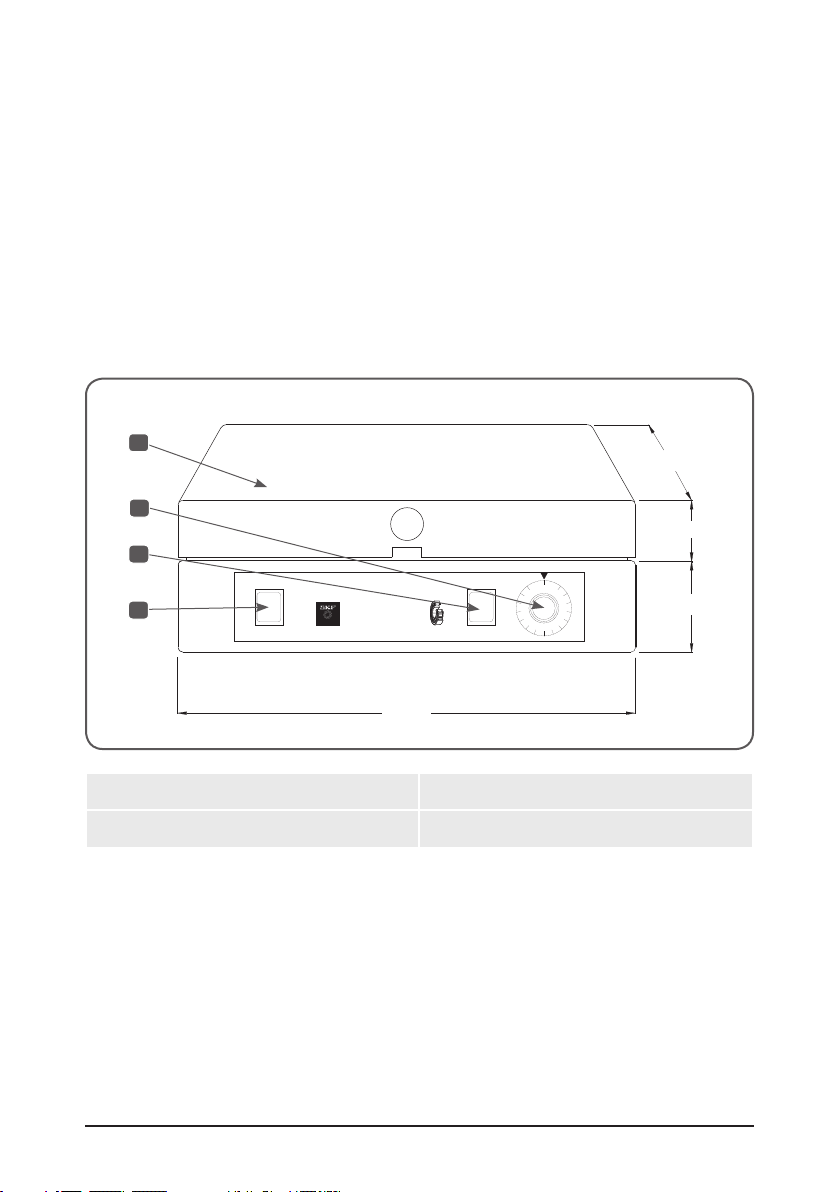

A. Lid C. Heater indication lamp
B. Thermostat D. Power switch

5SKF 729659 C
2.1 Technical data
Voltage 230 V, 50/60 Hz or 115 V, 50/60 Hz
Power 1 000 W
Temperature range 50 – 200 °C (120 – 390 °F)
Temperature accuracy better than 10 °C (18 °F)
Plate dimensions 380 ™178 mm (15 ™7 in.)
Height of lid 50 mm (2 in.)
Outside dimensions 400 ™240 ™130 mm (16 ™10 ™5 in.)
Length of connection cable 2 m (6.6 ft)
Weight 4,7 kg (10 lb)
Designation 729659 C (230 V model)
729659 C/110V (115 V model)
3. Operating instructions
a) Make sure the voltage marked on the heater corresponds with the one available from
the main supply.
b) Connect the heater to the power supply. For certain markets the correct plug might
have to be attached in order to fit the electrical socket.
c) Set the thermostat to the required temperature. Recommended temperature for
bearings is 110 °C (230 °F).
d) Turn the unit on by pressing the ON/OFF switch. Main pilot lamp will light up.
e) The second pilot lamp is lit while the hot plate is being heated but switches off as soon
as the selected temperature has been reached.
f) The temperature of the hot plate will remain within 10 °C (18 °F) of the selected
value.
4. Safety features
For increased safety the SKF hot plate is equipped with overheating protection. This will
automatically switch off the power in case of thermostat failure.
5. Spare parts
Designation Description
729659 C–1 Heating plate, incl. thermostat and overheating protection
English
