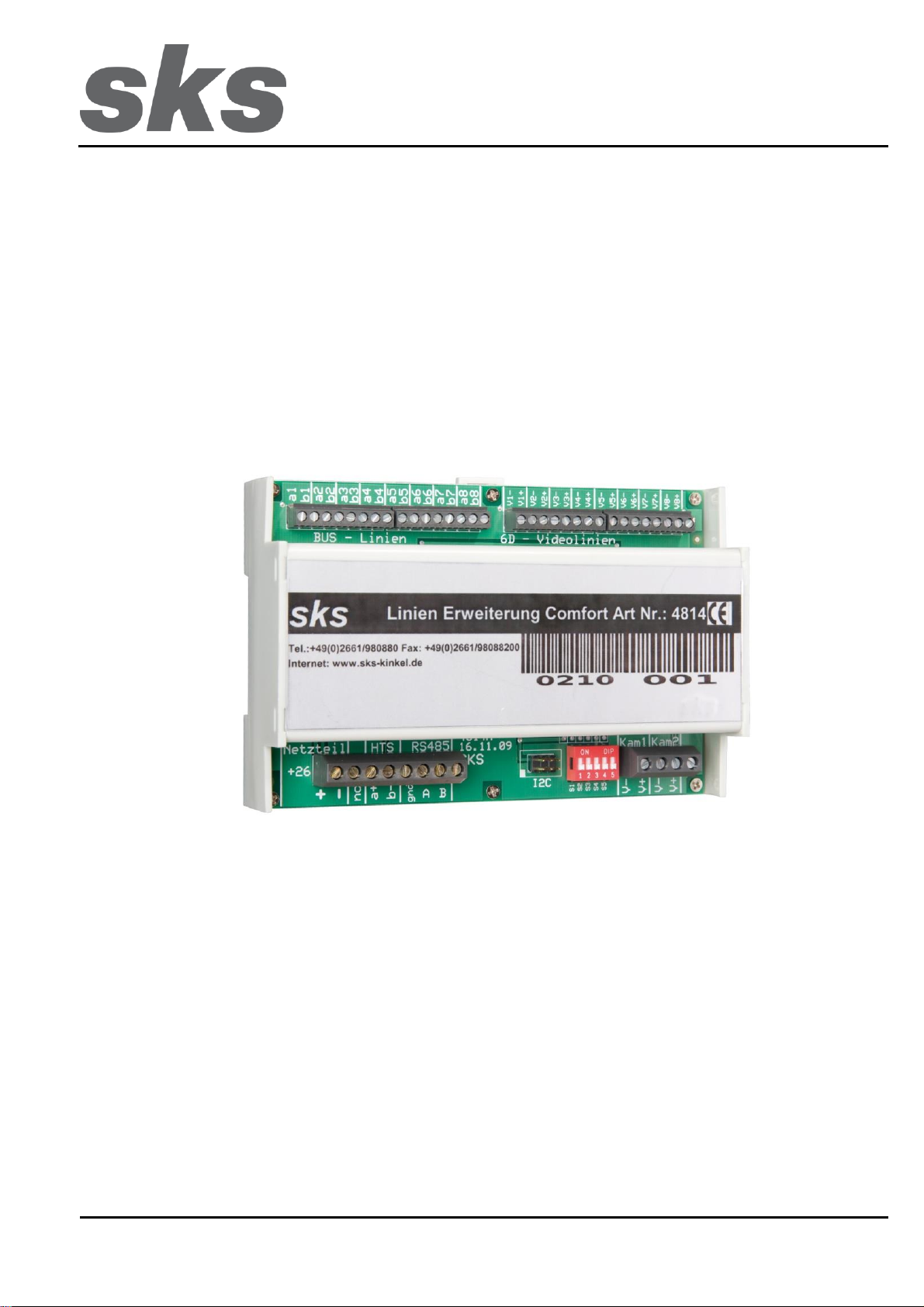

sks 300020 User manual

Installationsanleitung
Installation instructions
Instructions d‘installation
SKS–Kinkel Elektronik GmbH
Version: 1.6
Support-Hotline: [phone]
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
300020 (4814) Linienerweiterung

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 2 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401

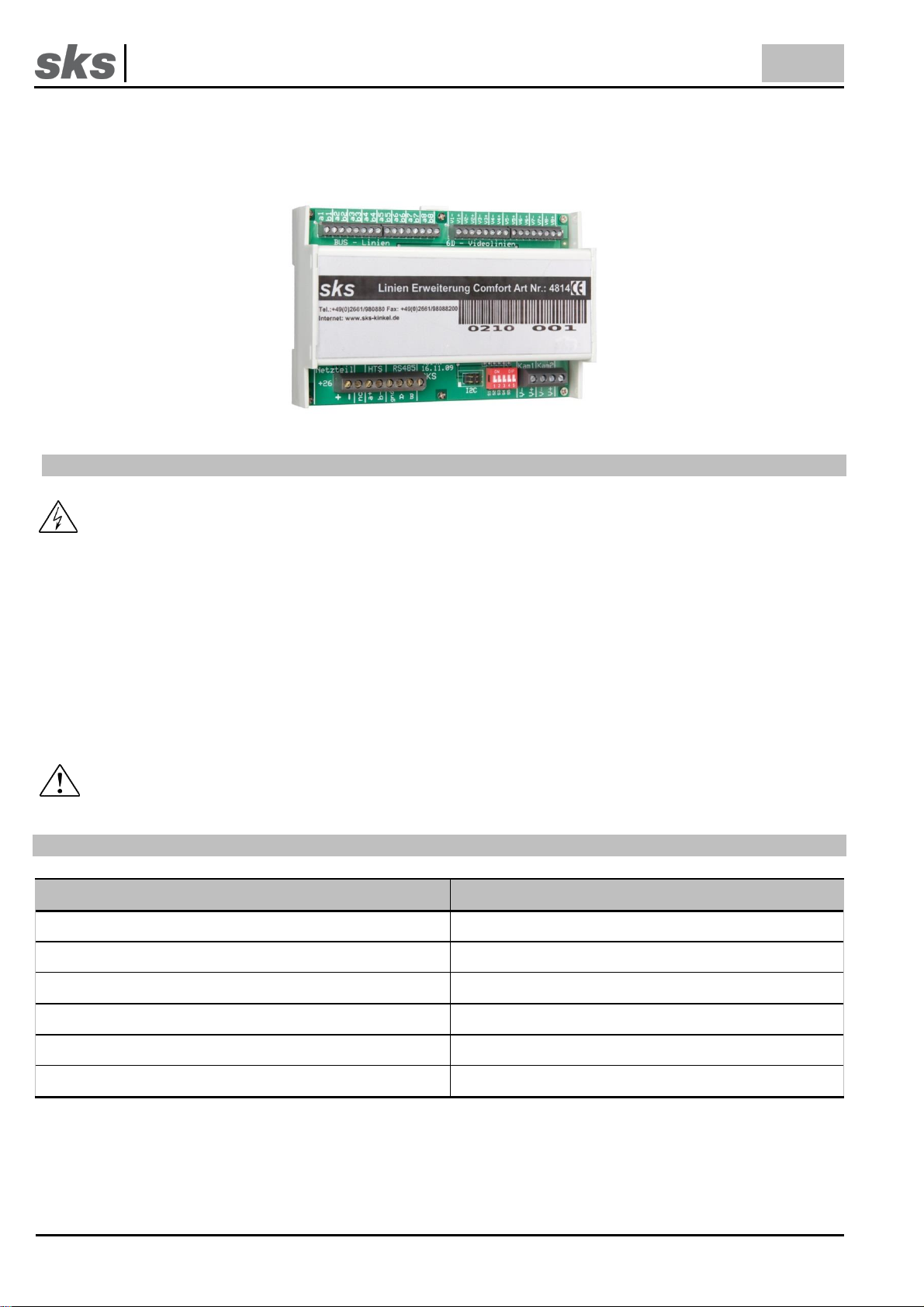

1 Installation
Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und
Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten.
(Deutschland)
Gegenmaßnahmen:
Schalten Sie zu Beginn der Arbeiten alle spannungsführenden Leitungen frei.
Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten.
Stellen Sie Spannungsfreiheit durch Messung fest.
Decken Sie benachbarte, unter Spannung stehende, oder leitfähige Teile ab.
Alle Arbeiten und elektrische Anschlüsse müssen den nationalen Bestimmungen des jeweiligen Landes
entsprechen und von entsprechend ausgebildetem Fachpersonal durchgeführt werden.
Bei Geräten mit 230-V-Anschluss ist die DIN VDE 0100 zu beachten und einzuhalten.
2 Klemmenbezeichnung
Klemme
Bezeichnung
+ / -
Versorgungsspannung
a+ / b-
BUS-Klemmen Comfort Haustürstation
A / B / GND
RS485-Bus Comfort Haustürstation
V+ / V- (Kam1)
Videosignal Comfort Haustürstation
a1 / b1 bis a8 / b8 (BUS-Linien)
BUS-Klemmen Linien 1 bis 8
V1+ / V1- bis V8+ / V8- (6D-Videolinien)
Videosignal Linien 1 bis 8
3 Beschreibung
Eine SKS-Busanlage besteht im einfachsten Fall aus einer Linie, der sogenannten Hauptlinie. Die Linienerweiterung
bietet zusammen mit der Comfort Haustürstation die Möglichkeit bis zu 8 Hauptlinien aufzubauen. Auf jeder
Hauptlinie kann ein Gespräch geführt werden. Mit der Linienerweiterung ist es also nicht nur möglich große Anlagen
zu realisieren, es können auch bei 8 Türstation bis zu 8 Gespräche gleichzeitig geführt werden. Die
Linienerweiterung wird in Anlagen mit mehr als 96 Sprechstellen benötigt, oder wenn mehrere Gespräche
gleichzeitig geführt werden sollen.
4 Aufbau einer Rufadresse
Im Folgenden wird der Aufbau einer Rufadresse in einer mit der Linienerweiterung verbundenen Comfort
Haustürstation beschrieben. Der Standard Rufadressbereich in SKS-Anlagen ist 1A…12D. Wird eine
Linienerweiterung verwendet, muss zusätzlich zur Rufadresse noch die Liniennummer eingegeben werden. Damit
eine Innensprechstelle mit der Rufadresse A1, die sich in der Linie 3 befindet, gerufen werden kann, muss in der
Comfort Türstation die Liniennummer und die Rufadresse der zu rufenden Innensprechstelle eingestellt werden.

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 3 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401

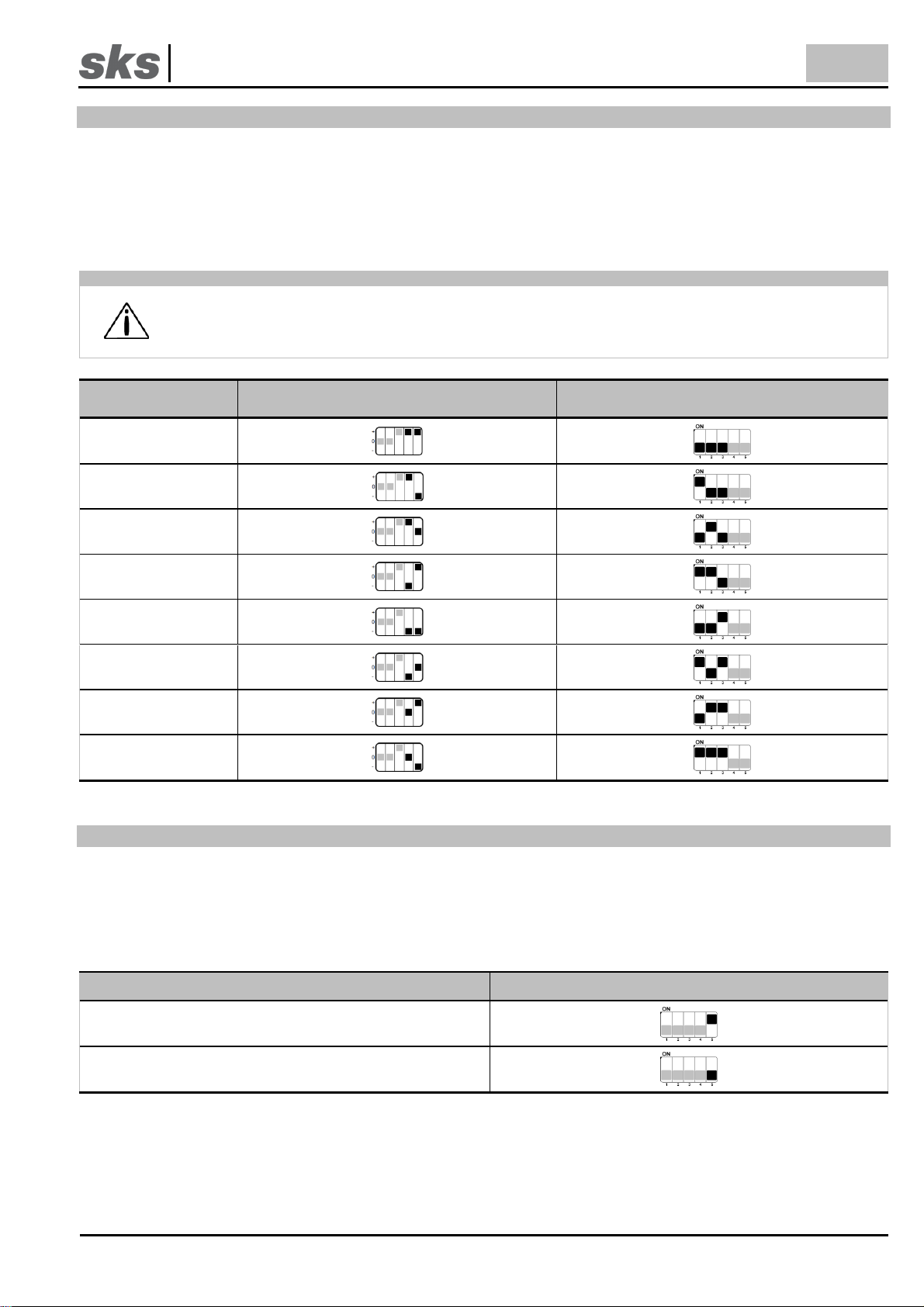

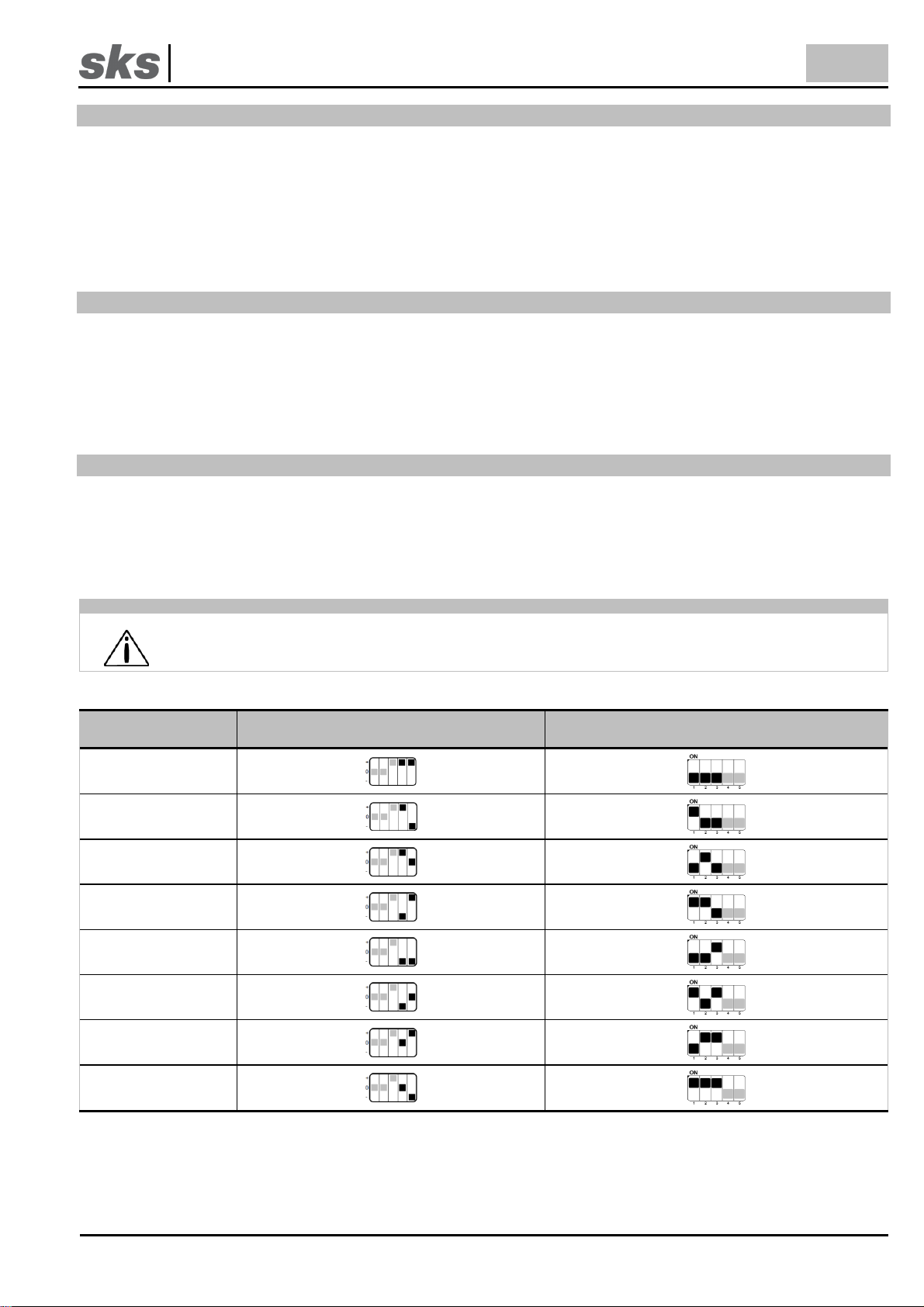

5 Einstellen der Türstationsadresse
Jede Linienerweiterung besitzt einen DIP-Schalter. An diesem DIP-Schalter wird die Türstationsadresse eingestellt.
Die eingestellte Türstationsadresse muss mit der Türstationsadresse der Comfort Haustürstation, die an der
Linienerweiterung angeschlossen ist, übereinstimmen. Die unten dargestellte Tabelle zeigt die Türstationsadresse
und die DIP-Schalter-Einstellungen in der Comfort Haustürstation und die dazugehörige DIP-Schalter-Einstellung an
der Linienerweiterung.
Hinweis
Stimmt die DIP-Schalter-Einstellung nicht überein, schaltet die falsche oder gar keine
Linienerweiterung die Signale auf eine der 8 Linien. Es klingelt keine Sprechstelle mehr, die von der
Türstation gerufen wurde. Beachten Sie auch die Master / Slave Einstellung wie unter Punkt 6
beschrieben.
Türstations
adresse
DIP-Schalter Position
Comfort Haustürstation
DIP-Schalter Position Linienerweiterung
1
2
3
4
5
6
7
8
6 Einstellung der Betriebsart Master und Slave
In einer Hauskommunikationsanlage muss eine Linienerweiterung immer als Master eingestellt sein. Es darf aber
auch nur eine Master-Linienerweiterung pro Anlage geben. In der Regel wird die Linienerweiterung für
Türstationsadresse 1 auch auf Master eingestellt. Die unten dargestellte Tabelle zeigt die DIP-Schalter-
Einstellungen für Master und Slave.
Betriebsart
DIP-Schalter Position Linienerweiterung
Master
Slave

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 4 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
7 Technische Daten
Elektrische Daten
Spannungsversorgung + / -
24 –28VDC
Busspannung a+ / b-
(Comfort Haustürstation)
21 –25VDC
Allgemeines
Temperatur
-10°C bis +55°C
Feuchtigkeit
20% bis 90% nicht kondensierend
Gehäuse
Kunststoff Hutschienengehäuse
Abmessungen (Breite x Höhe x Tiefe)
139 x 90 x 37 mm (8TE)
Schutzklasse
IP20

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 5 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
8 Strukturplan 6 Draht

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 6 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
9 Verdrahtungsplan 6 Draht

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 7 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
Verdrahtungsplan 6 Draht

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 8 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401

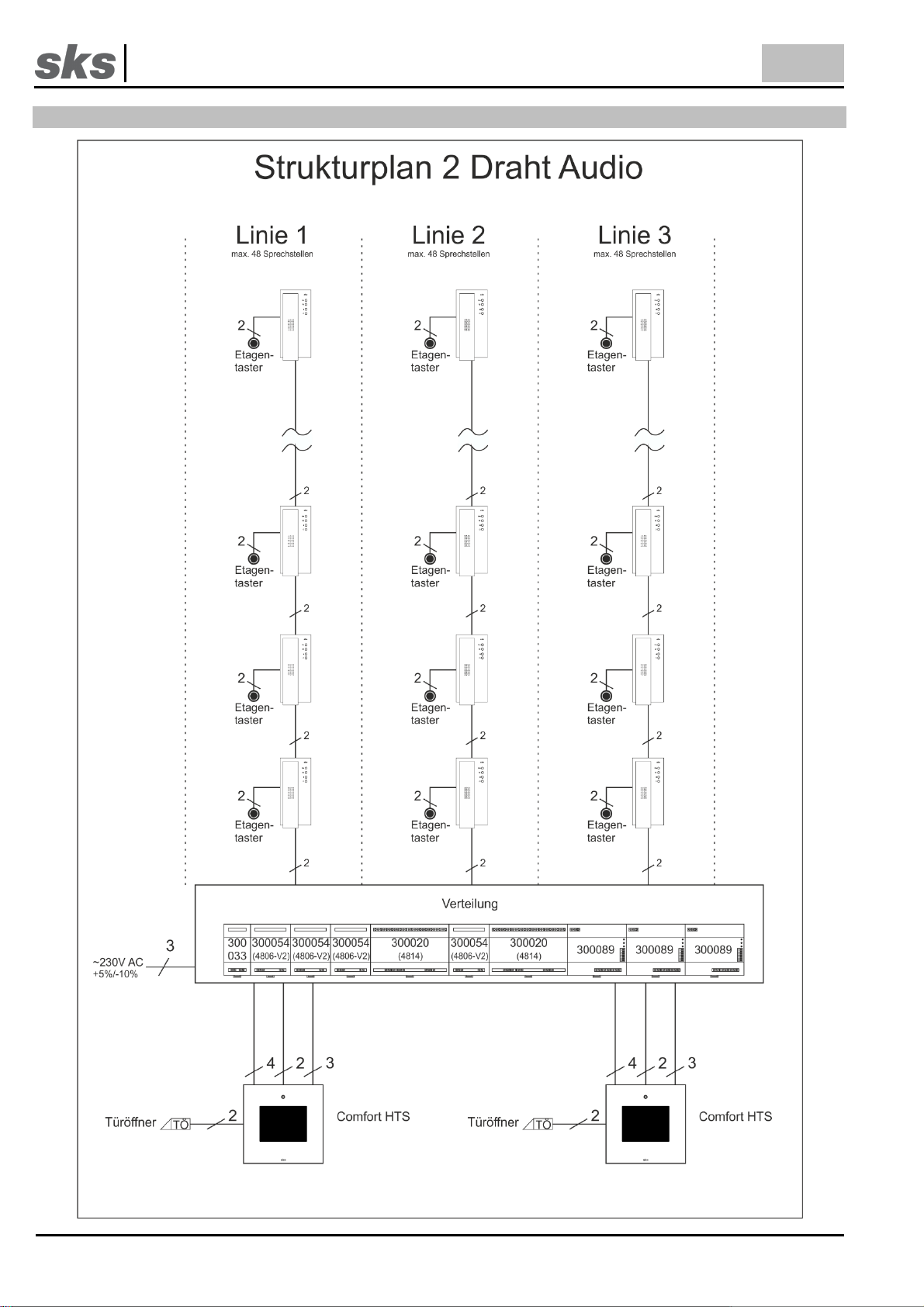

10 Strukturplan 2 Draht Audio

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 9 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401

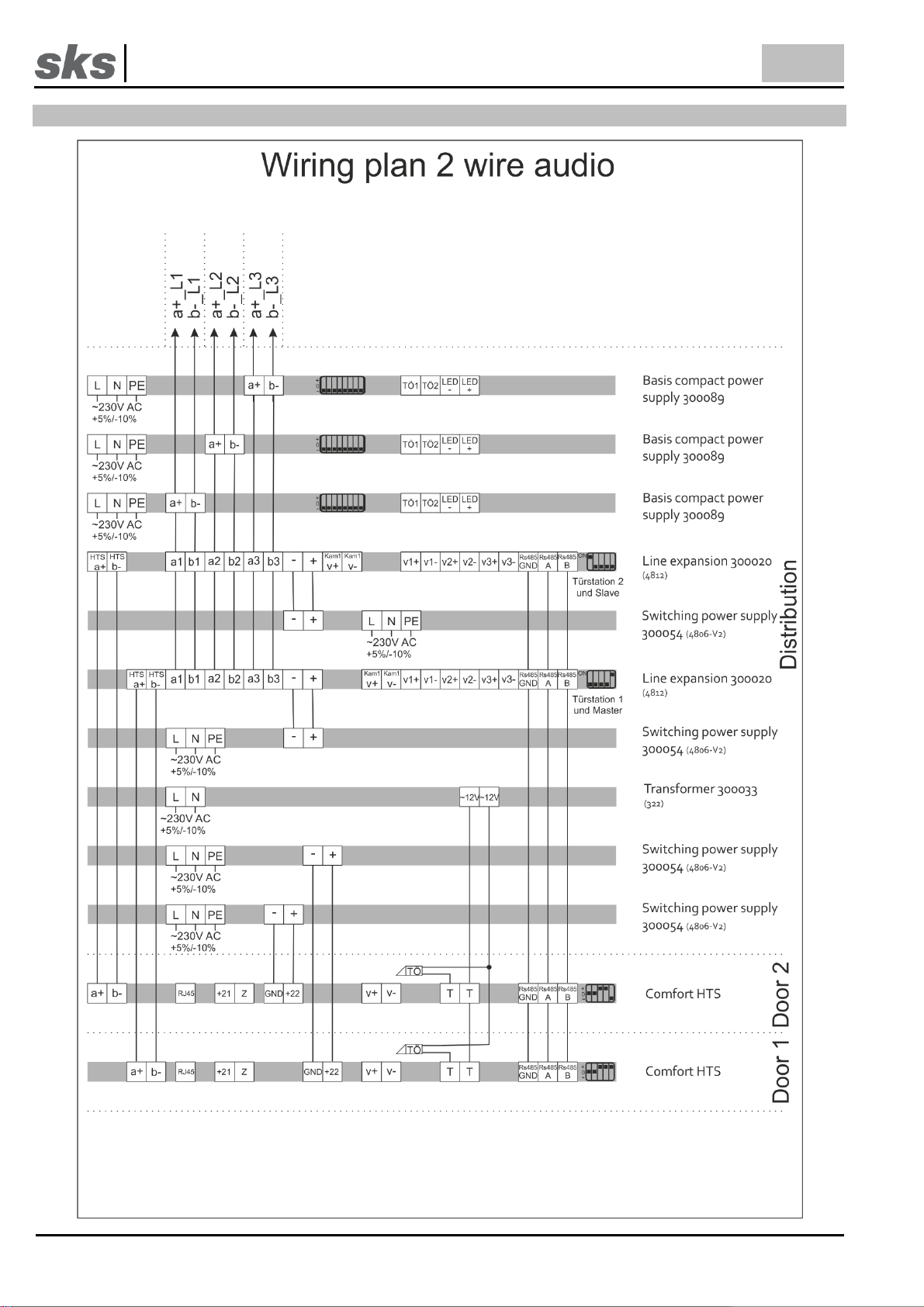

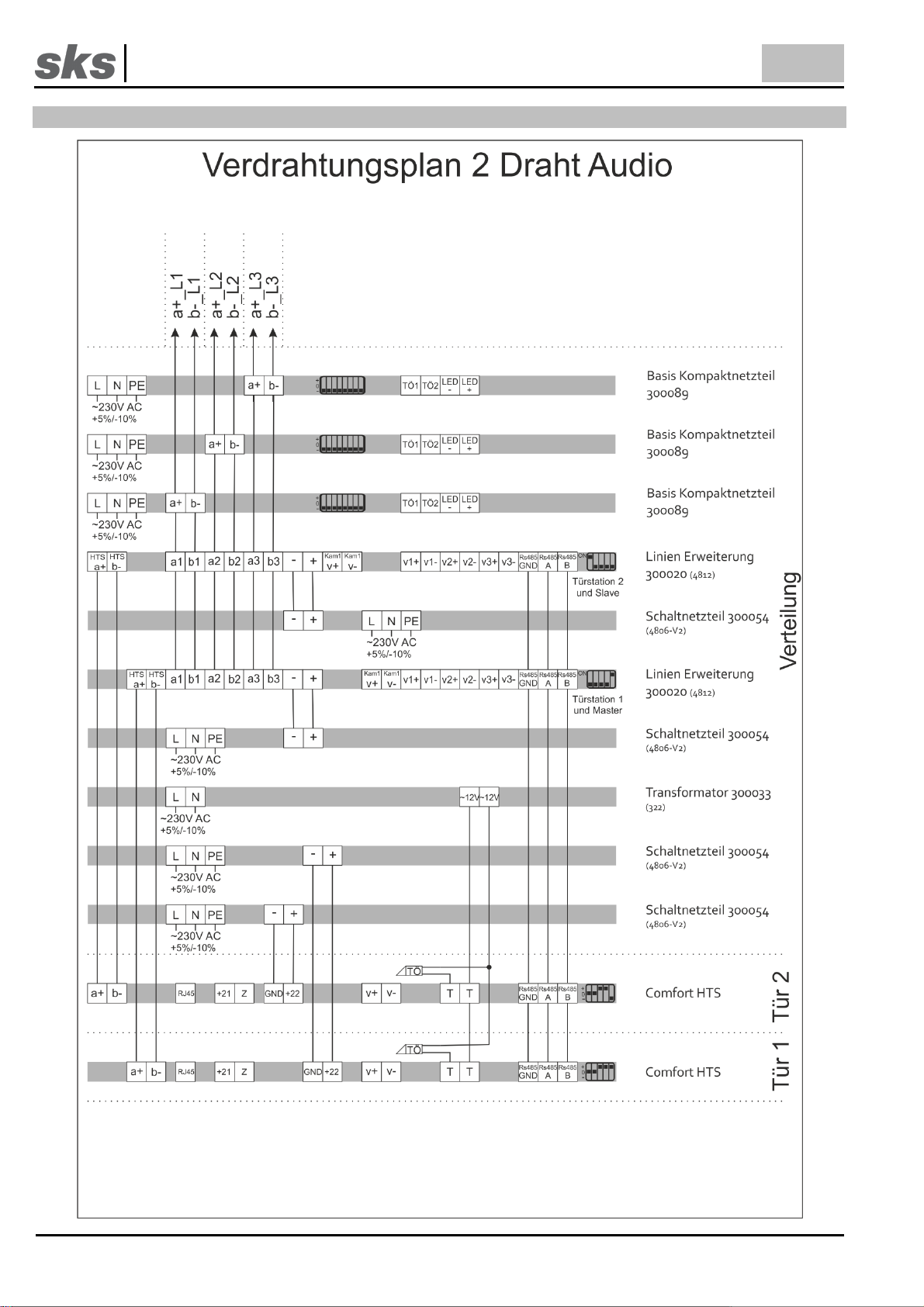

11 Verdrahtungsplan 2 Draht Audio

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 10 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
Verdrahtungsplan 2 Draht Audio

SKS-Kinkel Elektronik GmbH
DE
300020 (4814) Linienerweiterung
Support-Hotline: [phone]
- 11 -
Version: 1.6
E-Mail: [e-mail]
Dokument Art. Nr. 97004401
12 Service
Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter
www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB)
Abwicklung der Gewährleistung
Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür
beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support
Hotline.
Entsorgungshinweis
Durch die separate Sammlung von Elektro- und Elektronikaltgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw.
andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten
möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. Entsorgen
Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der
REACH-Verordnung.
(EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS).
(EU-REACH-Verordnung und Gesetz zu Durchführung der Verordnung (EG) Nr.1907/2006).
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Es können
dennoch Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr
übernehmen. Die Angaben dieser Druckschrift werden regelmäßig überprüft und notwendige Korrekturen sind in den
nachfolgenden Auflagen enthalten.
Service und Support
Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per
E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren
Namen und Ihre Kundennummer mit an.
Folgende Möglichkeiten stehen Ihnen zur Verfügung:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[email protected]
Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros –Endkunden wenden sich bitte an
Ihren Elektro-Handwerksbetrieb
Anschrift
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Entsorgen Sie das Gerät nicht in den Hausmüll, sondern über eine Sammelstelle für Elektronikschrott.
Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Stadt- bzw. Kommunalverwaltung.

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 12 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
300020 (4814) Line expansion
1 Installation
Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100
and VDE 0800 guidelines during installation. (Germany)
Counter measures:
Before beginning any work, deactivate and disconnect all energized electrical wires.
Secure the switched off/ disconnected lines against erroneous reconnection.
Use a measuring device to make sure that the wires are de energized.
Cover up any adjacent, energized or conducting components.
All work and all electrical connections must comply with the national provisions for the country in question
and must be performed by appropriately trained personnel.
DIN VDE 0100 must be observed and complied with in devices with a 230V connection.
2 Terminal designation
Terminal
Designation
+ / -
Supply Voltage
a+ / b-
BUS-terminals Comfort main door station
A / B / GND
RS485-BUS Comfort main door station
V+ / V- (Kam1)
Video signal Comfort main door station
a1 / b1 to a8 / b8 (BUS-Linien)
BUS-terminals lines 1 to 8
V1+ / V1- to V8+ / V8- (6D-Videolinien)
Video signal lines 1 to 8

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 13 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
3 Description
An SKS-bus system consists in the simplest case of one line, the so-called main line. The line expansion together
with the Comfort main door station offers the option of adding up to 8 main lines. A call can be placed on each of the
main lines. Using the line expansion, it is also not just possible to realize large systems, up to 8 calls can be held at
the same time at 8 door stations. The line expansion is needed for systems with more than 48 intercom units or if
several calls need to be placed at the same time.
4 Structure of a call address
Structure of the call address in the Comfort main door station. The standard call address range is 1A…12D. If a line
expansion is used, the line number must be entered along with the call address. To call an indoor station with the
call address A1 which is located in the line 3, you have to enter the line Number and the call address in the Comfort
door station
5 Setting door station addresses
Every line expansion has a DIP-Switch. The door station address is set on this DIP-Switch. The door station address
that you set must agree with the door station address on the Comfort main door to which the line expansion is
attached. The table below shows the door station address and the DIP-Switch settings on the Comfort main door
station and the matching DIP-Switch settings on the line expansion.
Hinweis
If the DIP-Switch setting does not match, either the wrong line expansion or none will switch the
signal on to one of the 8 lines. No intercom unit will ring when called from the door station. Pay
attention to the master/slave settings as described under 6.
Door station
address
DIP-Switch position Comfort main door
station
DIP-Switch position line expansion
1
2
3
4
5
6
7
8

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 14 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401

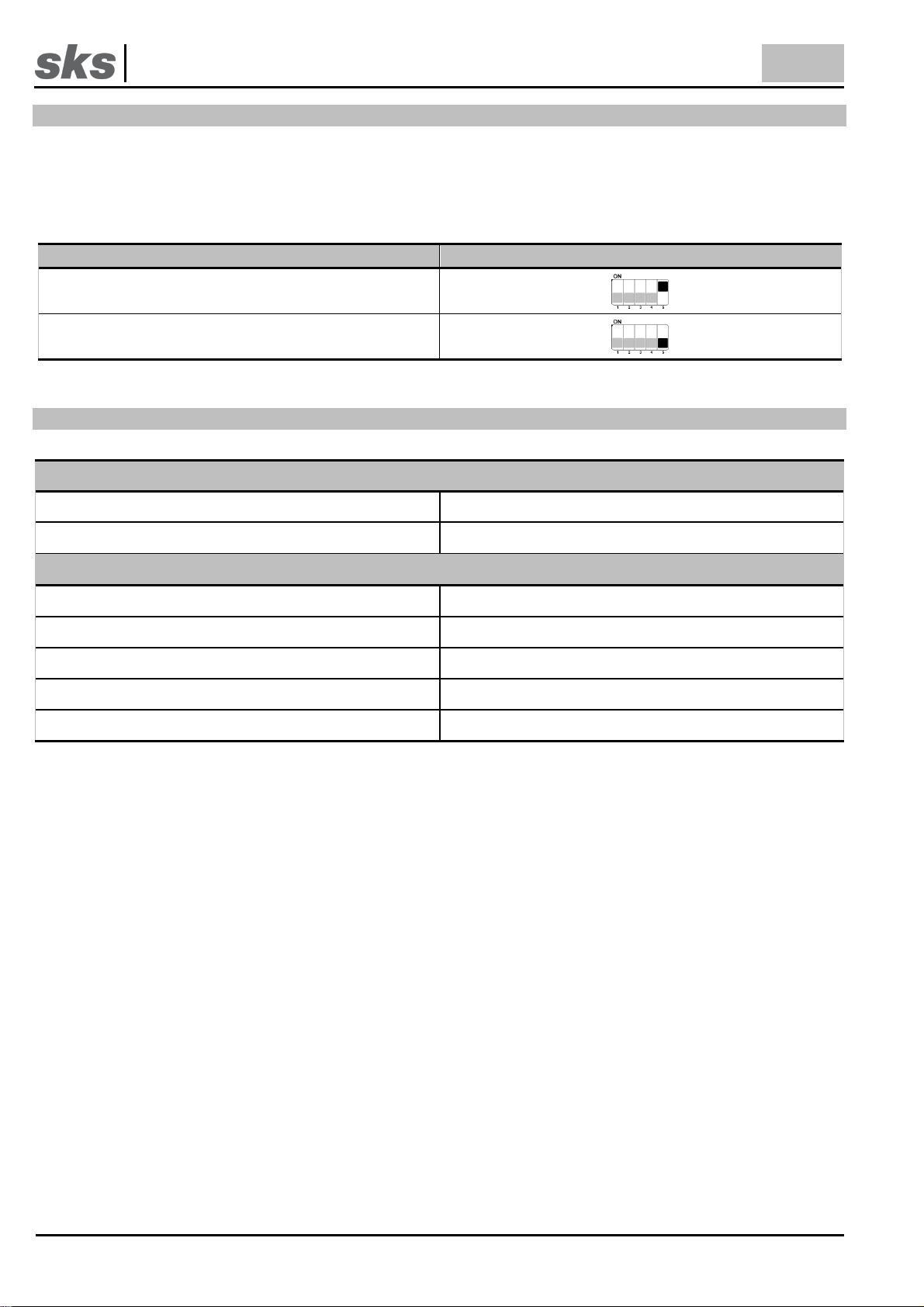

6 Setting operational mode: master and slave
In a building communication system, a line expansion must always be set as a master. However, there may also
only be one master line expansion. As a rule, the line expansion for door station address is set to master. The table
below shows the DIP-Switch settings for master and slave.
Mode
DIP-Switch position line expansion
Master
Slave
7 Technical data
Electrical data
Supply voltage + / -
24 –28VDC
Bus voltage a+ / b-
(Comfort main door station )
21 –25VDC
General
Temperature
-10°C to+55°C
Humidity
20% to 90% non-condensing
Housing
Plastic top-hat rail housing
Dimensions (width x height x depth)
139 x 90 x 37 mm (8HP)
Protection class
IP20

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 15 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
8 Structure plan 6 wire

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 16 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401

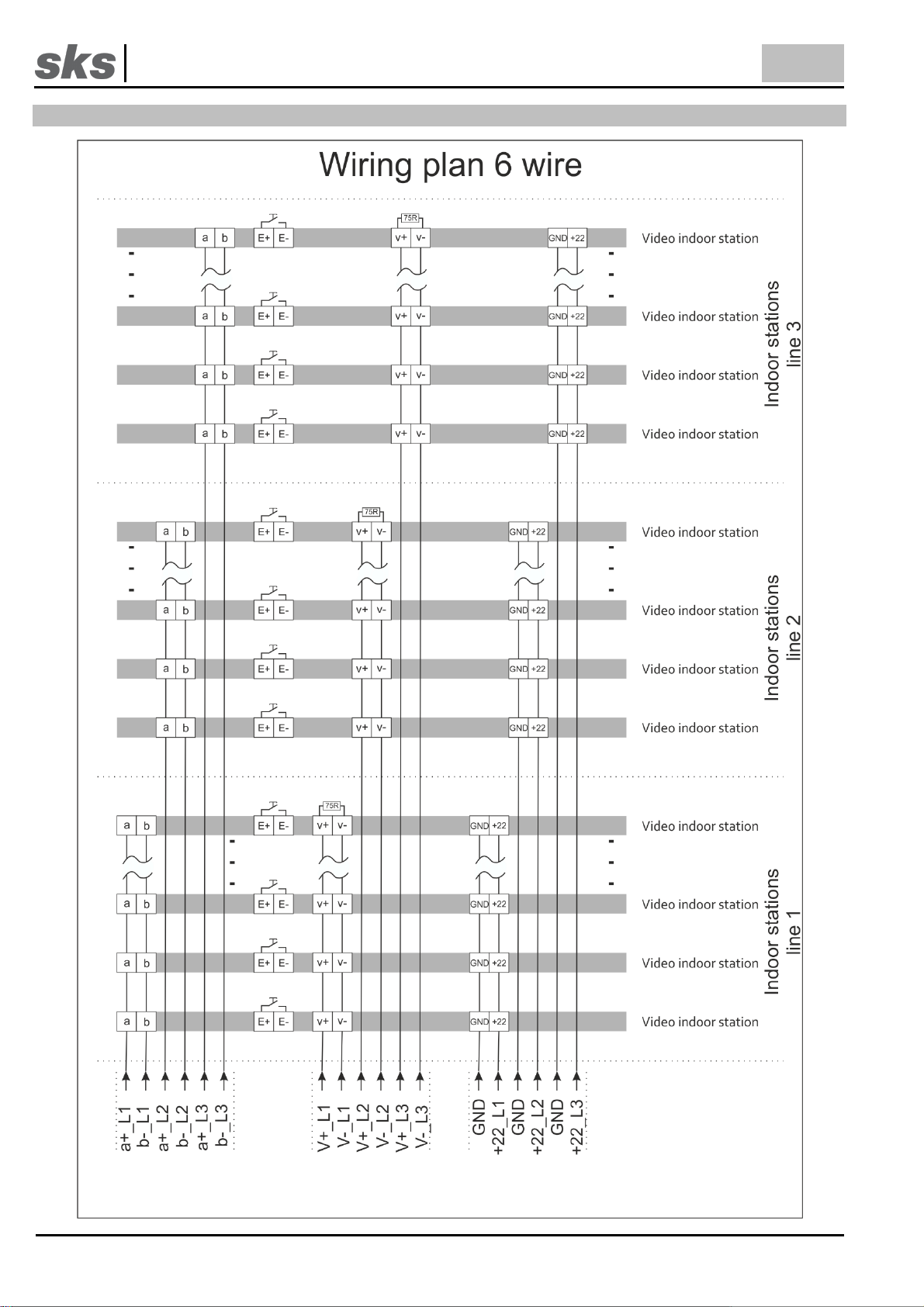

9 Wiring plan 6 wire

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 17 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
Wiring plan 6 wire

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 18 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
10 Structure plan 2 wire audio

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 19 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
11 Wiring plan 2 wire audio

SKS-Kinkel Elektronik GmbH
EN
300020 (4814) Line expansion
Support-Hotline: [phone]
- 20 -
Version: 1.6
E-Mail: [e-mail]
Document art. no. 97004401
Wiring plan 2 wire audio
