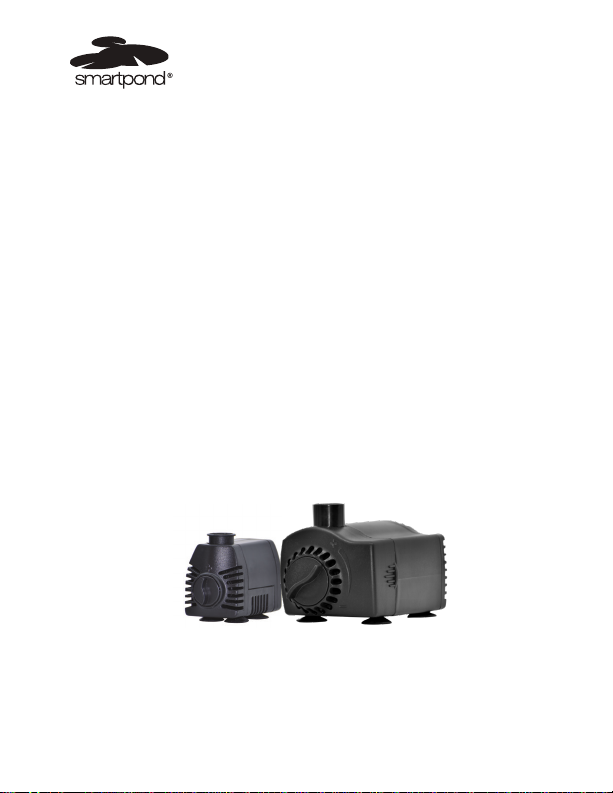

Smartpond 84572 User manual

Model/Modèle/Modelo #s: 84572,84576
Thank you for choosing smartpond®
BEFORE RETURNING TO LOWE’S
Contact Customer Care:
1-888-755-4497
Merci d’avoir choisi smartpond®
Avant de retourner à LOWE’S
Contact Les Soins de Client:
1-888-755-4497
Gracias por elegir smartpond®
ANTES DE DEVOLVER A LOWE’S
Contacte Atención al Cliente:
1-888-755-4497
Fountain Pump with Low Water Shut-off / Pompes
de Fontaine avec Arrêt à Faible Niveau D’eau/
Bombas para Fuente con Bajo Nivel de Agua

TABLE OF CONTENTS
Product Info and Replacement Parts 4-5
Warnings and Cautions 5-6
Package Contents 7
What is Low Water Shut-off? 7
Preparation 8
Operation Instructions 8
Pump Performance 9
Maintenance and Winterization 10-11
Troubleshooting 11
Product Tips and Limited Warranty 12-13
English
1
Français
TABLE DES MATIÈRES
Soins du client et Pièces de rechange 14-15
Avertissements et précautions 15-17
Contenu de l’emballage 17
Qu’est-ce que l’arrêt de bas niveau d’eau? 17
Préparation 18
Instructions d’utilisation 18
Performance de la pompe 19
Maintenance et Hivernage 20-21
Dépannage 21-22
Conseils sur les produits et Garantie limitée 22-24

2
Español
TABLA DE CONTENIDO
Atención al cliente y Piezas de repuesto 25-26
Advertencias y precauciones 26-27
Contenido del paquete 28
¿Qué es el corte por bajo nivel de agua? 28
Preparación 29
Instrucciones de funcionamiento 29
Rendimiento de la bomba 30
Mantenimiento y Acondicionamiento para el invierno 31-32
Solución de problemas 32-33
Consejos de producto y Garantía limitada 33-35

VISIT WWW.SMART-POND.COM FOR PRODUCT INFORMATION AND TIPS.
EN
4

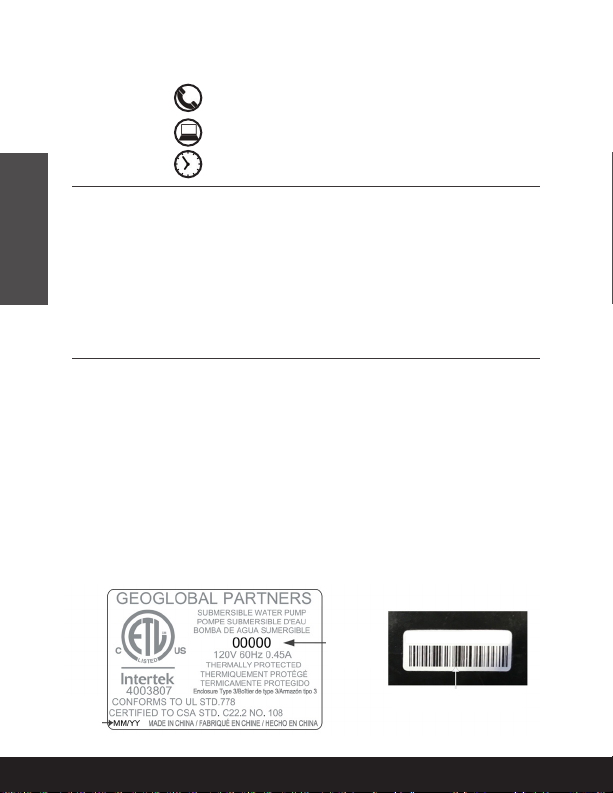

Questions, problems, missing parts?
1-888-755-4497
[e-mail]
Monday - Friday
Date of
purchase:
Lowe’s store
number (record the store
number found on your receipt) ___/___/___
___ ___ ___ ___
Model number____________ Date code: ____/____
mm / yy
Before installing your product please write down the
following information:
00000000000000
3 YEAR WARRANTY
2 YEARS + 1 ADDITIONALYEAR FOR ONLINE REGISTRATION
This quality pump comes with a 2 year warranty. Upon online registration,
an additional year is added to the warranty by smartpond®.
www.smart-pond.com/register
To register, use the 14 digit serial number located on the pump.
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___

PLEASE CALL CUSTOMER CARE BEFORE RETURNING ITEM TO LOWE’S: 1-888-755-4497
EN
5
IMPORTANT SAFETY INFORMATION
Please read these instructions carefully prior to starting up the unit!
The water system on which the operation of this product is based
requires utmost care and maintenance, possibly also the use of
chemicals, in order to prevent and keep the occurrence of micro-
organisms and harmful bacteria, especially legionellae that are
responsible for legionnaire’s disease, under control. Non-observance
of this information about correct maintenance and care can entail
the spreading of harmful bacteria. Due to the fact that for decorative
purposes, water nozzles distribute water in the air, water droplets
containing harmful bacteria can enter your lungs and cause life-
threatening diseases.
It is the responsibility of the owner of the water system and its
attendant units to ensure their maintenance and care in compliance
with the laws, directives and instructions laid down for this purpose.
In order to avert harmful contamination, we urgently recommend the
user to ensure cleaning and care of the water system and the water
feature including the nozzle, and to take all necessary measures to
maintain the technical units, such as pumps, tubing, connectors,
under-water lighting, and nozzles to keep them in functional order
in line with safety aspects. However, the maintenance and care
obligation is not limited to the technical products supplied, but
encompasses the entire system.
We also recommend to keep records of the dates when maintenance
WARNINGS AND CAUTIONS
REPLACEMENT PARTS
For replacement parts, visit our website or call Customer Care:
1-888-755-4497
www.smart-pond.com/replacement-parts
Monday - Friday
Please have the product model number and date code

VISIT WWW.SMART-POND.COM FOR PRODUCT INFORMATION AND TIPS.
EN
6
and care was carried out, and to document all water tests
made in conjunction with the water feature. The owner is solely
responsible for guaranteeing the safety of the water feature. Use or
maintenance of the units sold and the system are beyond GeoGlobal
Partner’s inuence. GeoGlobal Partners can only be held liable for
manufacturing faults of smartpond®units.
WARNING
•Risk of electrical shock. This pump is supplied with a grounding
conductor and grounding -type attachment plug. To reduce the
risk of electric shock, be certain that it is connected only to a
properly grounded, grounding-type receptacle.
• Do not exceed the voltage shown on the pump.
• Always disconnect pump from the power source before beginning
any maintenance or work on the pump.
• Inspect cord for damage before installation and/or maintenance.
Replace the entire pump assembly if damage is found.
• Do not remove the grounding pin from the power cord plug.
• To reduce the risk of electric shock, use only on portable, self-
contained fountains no larger than 5 ft. in any dimension.
• Risk of electrical shock –– This pump has not been investigated
for use in swimming pool or marine areas.
CAUTION
• This pump has been evaluated for use with fresh water only.
• Use a proper power source as indicated on the pump label.
• Keep the cord away from high temperatures or other heat sources.
• Do not pump heated liquids.
• Do not let the pump run dry. Pump must be completely
submerged for proper operation and cooling.
• Operate in freshwater only. Avoid heavily chlorinated water and
water with high pH levels.
• Do not lift the pump by its power cord.

PLEASE CALL CUSTOMER CARE BEFORE RETURNING ITEM TO LOWE’S: 1-888-755-4497
EN
7

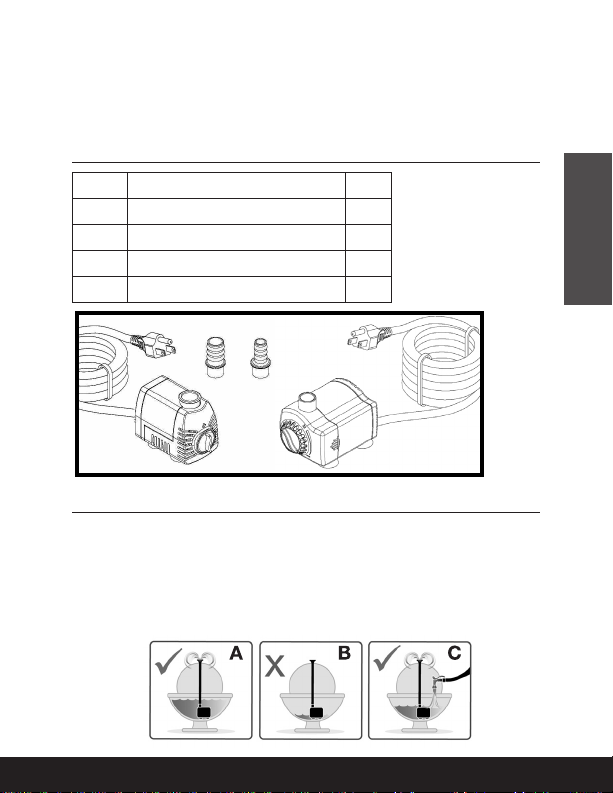

PACKAGE CONTENTS
Part Description Qty
A1 Pump (84572) 1
A2 Pump (84576) 1
B3/8 in. ID Tubing Adapter 1
C1/2 in. ID Tubing Adapter 1
WHAT IS LOW WATER SHUT-OFF?
A. Fully submerged, the pump operates normally.
B. If water levels drop below the sensor, the pump shuts off to
prevent burnout.
C. When the water is added, the pump automatically turns on and
resumes circulation.
A B C
A1
B
C
A2

VISIT WWW.SMART-POND.COM FOR PRODUCT INFORMATION AND TIPS.
EN
8
OPERATION INSTRUCTIONS
2
1
PREPARATION
Before beginning assembly or operation of product, make sure all
parts are present. Compare parts with package contents list and
diagram. If any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact Customer Care
for replacement parts.
• Estimated assembly time: 5 minutes.
• No tools required for assembly.
3

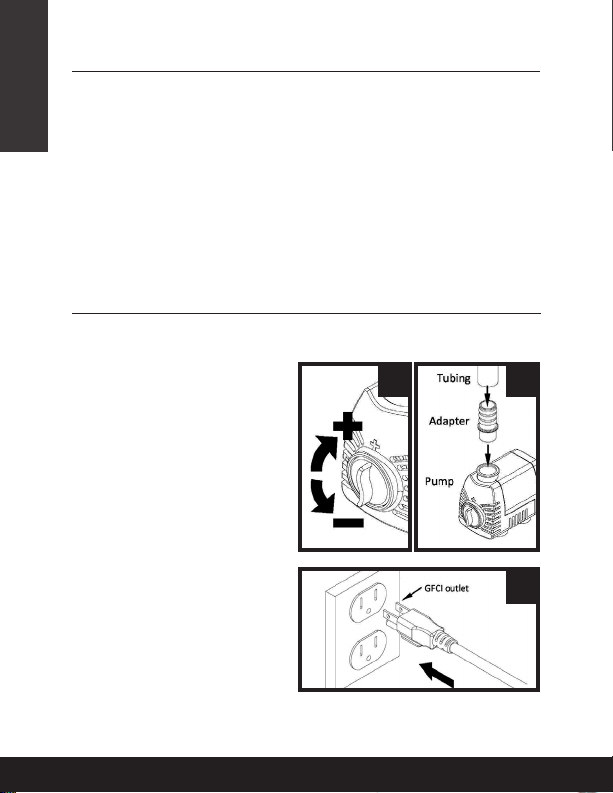

Step 1. Adjust the ow
control to the highest setting.
Once the pump has been
turned on (after step 3) you
may adjust the ow control to
the preferred setting.
Step 2. Connect tubing
to the outlet of the pump
with the appropriate sized
adapter.
NOTE: Tubing not included
Step 3. Place the pump into
the water and connect to
properly grounded electrical
outlet.
NOTE: This pump will NOT
operate until fully submerged
in water.

PLEASE CALL CUSTOMER CARE BEFORE RETURNING ITEM TO LOWE’S: 1-888-755-4497
EN
9
84572 84576

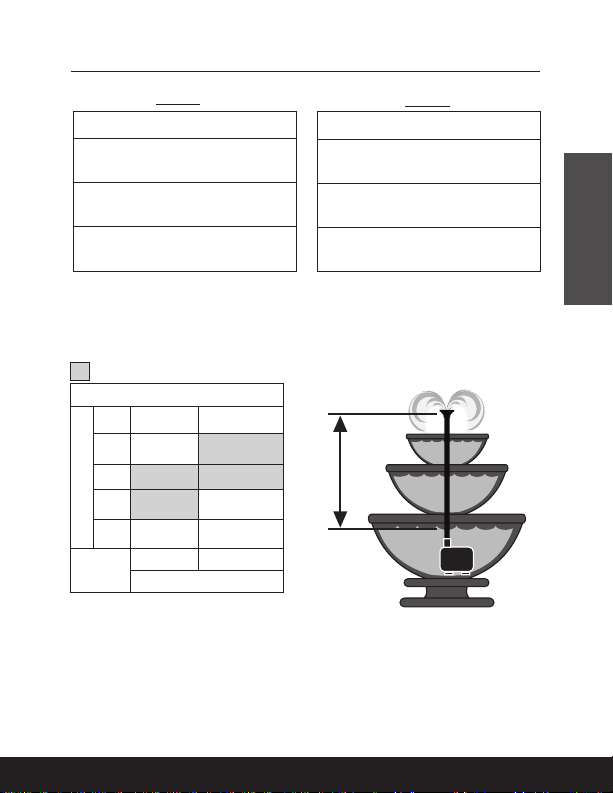

Pump Specifications
Max Flow Rate
80 GPH at 0 ft. height
Max Pumping Height
2.8 ft. (0 GPH)
Power Consumption
5.5 watts / 0.06 amps
Pump Specifications
Max Flow Rate
155 GPH at 0 ft. height
Max Pumping Height
4.1 ft. (0 GPH)
Power Consumption
10 watts / 0.12 amps
Ideal pumping height
FLOW RATES (GPH)
LIFT (feet)
4
3 55
2 40 95
1 70 130
0 80 155
84572 84576
PUMPS
**See P. 19 or 30 for metric data
PUMP PERFORMANCE
Note: using excessive tubing longer than the ideal pumping
height will result in reduced water ow.

VISIT WWW.SMART-POND.COM FOR PRODUCT INFORMATION AND TIPS.
EN
10
MAINTENANCE
Regular cleaning of the pump may be necessary depending upon
the environment which it is operated. Clean the pump when it is
visibly soiled or when a drop in performance is detected. Clean
pump in 4 easy steps!
Step 1: Before cleaning, always disconnect the pump from the
power source and remove the pump cover.
Step 2: Remove the
impeller cover to expose
the impeller assembly.
Remove the impeller
assembly by gently
pulling on the impeller
blades. The impeller
is held in place by a
magnet.
Note: Do not remove the
metal shaft from inside
the impeller housing.
Step 3: Use a soft cloth
or brush and warm water
to clean the impeller and
the inside of the impeller
housing.
Step 4: Reassemble
all pump parts and
place in water before
reconnecting to the
power source.

PLEASE CALL CUSTOMER CARE BEFORE RETURNING ITEM TO LOWE’S: 1-888-755-4497
EN
11
For more information on product maintenance and
maintenance videos, visit www.smart-pond.com/maintenance
IF THE PERFORMANCE OF THE PUMP IS NOT
SATISFACTORY OR THE PUMP
DOES NOT FLOW EVENLY:
• Check to make sure the pump is
completely submerged in water.
• Check to make sure the impeller, water
sensor and the housing are clean.
• Adjust ow control
WINTERIZATION
• Put the unit out of operation at water temperatures below 46
°F (8 °C) or, at the latest, when freezing temperatures are to be
expected.
• Thoroughly clean the unit, check for damage.
• Ensure that the storage place is inaccessible to children.
TROUBLESHOOTING
IF THE PUMP FAILS TO OPERATE:
• Check to make sure the power cord is plugged in, the pump is
getting power and the pump is fully submerged. Pump will not
operate unless fully submerged. When water levels are low, the
pump automatically turns off.
• Check the pump outlet and any tubing, fountains, spitters etc. for
kinks or obstructions.
• Perform MAINTENANCE steps 1-4 on the pump
• Remove the inlet screen and/or pump cover, and impeller cover
to expose the impeller. Turn the impeller to ensure that it is not
broken or jammed.
• Conrm ow control is on highest setting or run the pump under
water to help prime pump

VISIT WWW.SMART-POND.COM FOR PRODUCT INFORMATION AND TIPS.
EN
12
LIMITED WARRANTY
All pumps and electrical products are warranted to the user
against defective material and workmanship, under normal
working conditions. This warranty period begins on the date of
purchase by the original purchaser.
APPLICATION
Warranty covers only properly installed and maintained units. Any
damage or modication to the cord or to the unit will terminate
the warranty. Pump warranty is limited to applications pumping
fresh water in a pond or fountain only. Other liquid applications
or extreme temperature uses must be approved in writing by the
manufacturer. Receipt and product date code are required for
warranty claims.
WARRANTY CLAIM
Warranty claims must be made by calling Customer Care (at
1-888-755-4497). If the item is determined to be defective, you
will be given authorization to return the defective part(s), freight
pre-paid, along with proof of purchase.
*Only available in the United States
PRODUCT TIPS
To keep your fountain healthy and your pump running smoothly,
smartpond®is here for you.
• Enjoy your water feature throughout the evening with the
LED Pond and Landscape Lights #52291 (LDS10W3), #52514
(LDS10W3CA)
• If your fountain’s water is looking a little green, try Green Stop®
Liquid Algaecide #54398 (WTNPA18)*, to restore its beauty.
• Keep fountain water clean, clear, and naturally maintained
using Barley Pond Clarier. #54408 (WTNBL18), #36118
(WTNBL18CA)

PLEASE CALL CUSTOMER CARE BEFORE RETURNING ITEM TO LOWE’S: 1-888-755-4497
EN
13
DISPOSITION
The manufacturer will make a good faith effort for prompt
disposition regarding all warranty claims. Returned product will
be inspected to determine cause of failure before warranty is
applied. Warranty does not cover any costs associated with the
shipping, handling, installation or removal of products or parts
subject to this warranty. For products damaged in transit, a claim
should be led with the carrier.
DISCLAIMER
Any oral statements made about the product by the seller,
the manufacturer, the representatives, or any other parties do
not constitute warranties, should not be relied upon by the
user, and are not part of the contract for sale. The seller’s and
manufacturer’s only obligation, and buyer’s only remedy shall
be for the manufacturer to either replace and/or repair at the
manufacturer’s sole discretion, the product as described above.
Neither seller nor the manufacturer shall be liable for injury,
loss or damages for lost prots, lost sales, injury to person or
property, or any other incidental or consequential loss arising
from any cause whatsoever, no matter whether based upon
warranty, contract, negligence or other misuse, and the buyer
and user agree that no other remedy shall be available to them.
Before using, the buyer and user shall determine the suitability of
the product for the intended use, and assume all risk and liability
whatsoever in connection therewith. The warranty and remedy
described in this limited warranty is an exclusive warranty and
remedy in lieu of any other warranty or remedy expressed or
implied. All other warranties and remedies are hereby expressly
excluded, including but not limited to any implied warranty
or merchantability of tness for any particular purpose. This
warranty gives the buyer and user specic legal rights, and
buyer and user may also have other rights which vary from state
to state. Some states do not allow exclusioinis or limitations of
incidental or consequential damages, so the above limitations or
exclusions may not apply to you.

VISITEZ WWW.SMART-POND.COM POUR L’INFORMATION ET LES CONSEILS DU PRODUIT
FR
14
Questions, problèmes, pièces manquantes?
1-888-755-4497
[e-mail]
Lundi - Vendredi
GARANTIE DE 3 ANS
2 ANS + 1 ANNÉE SUPPLÉMENTAIRE
POUR L’ENREGISTREMENT EN LIGNE
Cette pompe de qualité est livrée avec une garantie de 2 ans.Lors de l’inscription
en ligne,une année supplémentaire est ajoutée à la garantie par smartpond®.
www.smart-pond.com/register
Avant d’installer votre produit, veuillez noter les
informations suivantes:
Date
d’achat :
Lowe’s numéro
de magasin (enregistrez le numéro
de magasin trouvé sur votre reçu)
___/___/___
___ ___ ___ ___
Numéro de
modèle ____________ Code de date : ____/____
mm / yy
00000000000000
Pour vous inscrire,utilisez le numéro de série à 14 chiffres situé sur la pompe.
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
numéro de
modèle
code de
date
numéro de série

VEUILLEZ APPELER LES SOINS DU CLIENT AVANT DE RETOURNER L’PRODUIT AU LOWE’S:
1-888-755-4497
FR
15
AVERTISSEMENTS ET PRÉCAUTIONS
IMPORTANT CONSEIL DE SÉCURITÉ
Lire impérativement cette notice d’emploi attentivement avant de mettre
l’appareil en service ! Le système d’eau qui est à la base de l’exploitation
de ce produit, nécessite des soins et un entretien attentifs, ainsi
qu’éventuellement, l’utilisation de produits chimiques pour contrôler les
microorganismes et bactéries pathogènes, en particulier les légionelles,
responsables de la maladie du légionnaire. Le non-respect de ces
consignes pour la maintenance et l’entretien corrects peuvent entraîner
la prolifération de bactéries dangereuses pour la santé. Du fait que les
ajutages projettent de l’eau dans l’air à des ns décoratives, des gouttes
d’eau contenant des bactéries présentant un danger pour la santé
peuvent atteindre les poumons et causer des maladies mettant la vie
en péril. Il incombe au propriétaire du système d’eau et des appareils
correspondants d’assumer la responsabilité de leur maintenance et
de leur entretien selon les lois et les directives en vigueur ainsi que
les instructions de service à disposition. An d’éviter des impuretés
malsaines, nous conseillons instamment au propriétaire de s’occuper du
nettoyage et de l’entretien du système d’eau et du jeu d’eau, y compris
l’ajutage, ainsi que de prendre toutes les mesures nécessaires pour
un entretien des appareils techniques tels que les pompes, les tuyaux
exibles, la tuyauterie, les raccordements serre-câbles, l’éclairage sous-
marin et les ajutages, dans le respect de leur fonctionnement et de la
sécurité. Le devoir de maintenance et d’entretien n’est cependant pas
limité aux produits techniques livrés, mais s’étend bien plus à la totalité
du système. Le propriétaire devrait également documenter tous les
comptesrendus et toutes les données concernant la maintenance et
PIÈCES DE RECHANGE
Pour des pièces de rechange,visitez notre site Web ou
appelez le service clientèle :
1-888-755-4497
www.smart-pond.com/replacement-parts
Lundi - Vendredi
Veuillez avoir le numéro de modèle du produit et le code de date

VISITEZ WWW.SMART-POND.COM POUR L’INFORMATION ET LES CONSEILS DU PRODUIT
FR
16
AVERTISSEMENT
• Risque de choc électrique. Cette pompe est fournie avec un conducteur
de terre et une fiche de branchement à la terre. Pour réduire le risque de
choc électrique, assurez-vous qu’il est connecté uniquement à une prise
avec mise à la terre, correctement mise à la terre.
• Ne pas dépasser la tension indiquée sur la pompe.
• Toujours débrancher la pompe de la source d’alimentation avant de
commencer toute opération d’entretien ou de travaux sur la pompe.
• Inspectez le cordon pour voir s’il n’est pas endommagé avant une
installation et/ou un entretien. Remplacez l’ensemble de pompe si vous
constatez des dommages.
• Ne pas retirer la broche de terre de la fiche du cordon d’alimentation.
• Pour réduire le risque de choc électrique, utilisez uniquement avec les
fontaines portables, autonomes de pas plus de 1,5m dans n’importe
quelle dimension.
• Risque de choc électrique - Cette pompe n’a pas été testée pour une
utilisation en piscine ou dans des zones marines.
PRÉCAUTION
• L’utilisation de cette pompe a été testée seulement avec de l’eau douce.
• Utilisez une source d’alimentation appropriée, comme indiqué sur
l’étiquette de le pompe.
• Gardez le câble à l’écart des températures élevées ou d’autres sources de
chaleur.
• Ne pas pomper de liquides chauds.
• Ne pas laisser la pompe fonctionner à sec. La pompe doit être
complètement immergée pour un fonctionnement et un refroidissement
corrects.
l’entretien ainsi que tous les tests effectués en relation avec le jeu d’eau.
La responsabilité de la garantie de la sécurité du jeu d’eau incombe en
n de compte au propriétaire et à lui seul. GeoGlobal Partners n’a aucune
inuence sur l’utilisation ou la maintenance des appareils vendus et du
système. GeoGlobal Partners ne peut être rendu responsable que des
erreurs de fabrication des appareils smartpond®.

VEUILLEZ APPELER LES SOINS DU CLIENT AVANT DE RETOURNER L’PRODUIT AU LOWE’S:
1-888-755-4497
FR
17
CONTENU DE L’EMBALLAGE
Part Description Qty
A1 Pompe (84572) 1
A2 Pompe (84576) 1
BAdaptateur de tuyau DI 0,95cm 1
CAdaptateur de tuyau DI 1,27cm 1
• Utiliser en eau douce seulement. Évitez l’eau fortement chlorée et l’eau
avec un pH élevé.
• Ne pas soulever la pompe par son cordon d’alimentation.
QU’EST-CE QUE L’ARRÊT DE BAS NIVEAU D’EAU?
A. Entièrement immergée, la pompe fonctionne normalement.
B. Si les niveaux d’eau descendent en dessous du capteur, la
pompe s’arrête pour éviter l’épuisement.
C. Lorsque l’eau est ajoutée, la pompe se met automatiquement
en marche et reprend la circulation.
A1
B
C
A2

VISITEZ WWW.SMART-POND.COM POUR L’INFORMATION ET LES CONSEILS DU PRODUIT
FR
18
2
Pompe
Adaptateur
Tuyauterie
INSTRUCTIONS D’UTILISATION
1
PRÉPARATION
Avant de commencer l’assemblage ou l’utilisation d’un produit,
assurez-vous que toutes les pièces sont présentes. Comparez les
pièces avec la liste du contenu de l’emballage et le diagramme ci-
dessus. Si une pièce est manquante ou endommagée, n’essayez
pas d’assemblez, d’installer ou d’utiliser ce produit. Contactez le
service à la clientèle pour des pièces de rechange.
• Temps de montage estimé : 5 minutes.
• Aucun outil nécessaire pour le montage.
Étape 1. Ajustez le contrôle
de débit au réglage le plus.
Une fois que la pompe a
été allumée (après l’étape
3), vous pouvez ajuster le
contrôle de débit au réglage
préféré.
Étape 2. Relier les tubes à
la sortie de la pompe avec
l’adaptateur approprié.
REMARQUE: Les tubes sont
pas inclus.
Étape 3. Placer la pompe
dans l’eau et connecter à une
prise électrique correctement
mise à la terre.
REMARQUE: cette pompe ne
fonctionnera pas tant qu’elle
ne sera pas complètement
immergée dans l’eau.
3
GFCI prise

VEUILLEZ APPELER LES SOINS DU CLIENT AVANT DE RETOURNER L’PRODUIT AU LOWE’S:
1-888-755-4497
FR
19
RENDEMENT DE LA POMPE
84572 84576
Spécifications de la pompe
Débit maximal
303 LPH à hauteur de 0 m
Hauteur max de pompage
0,85 m (0 LPH)
Consommation d’énergie
5,5 watts / 0,06 ampères
Spécifications de la pompe
Débit maximal
587 LPH à hauteur de 0 m
Hauteur max de pompage
1,25 m (0 LPH)
Consommation d’énergie
10 watts / 0,12 ampères
Débits (LPH)
HAUTEUR (métres)
1,2
0,9 208
0,61 150 360
0,3 264 492
0 303 587
84572 84576
POMPE
plage de débit de pompage idéal plage de débit de pompage idéal
Remarque: l’utilisation d’une tubulure excessive plus longue que
la hauteur de pompage idéale entraînera une réduction du débit
d’eau.

VISITEZ WWW.SMART-POND.COM POUR L’INFORMATION ET LES CONSEILS DU PRODUIT
FR
20
MAINTENANCE
Un nettoyage régulier de la pompe peut être nécessaire en
fonction de l’environnement dans lequel elle est utilisée.
Nettoyez la pompe quand elle est visiblement souillée ou quand
une baisse de performance est détectée. Nettoyez la pompe en
4 étapes faciles!!
Étape 1. Avant de procéder au nettoyage, débranchez toujours
la pompe de la source d’alimentation et retirez le couvercle de la
pompe.
Étape 2. Retirez le couvercle de la turbine pour exposer
l’ensemble de la turbine. Retirez l’ensemble de la turbine en
tirant doucement sur les
pales de la turbine. La
turbine est maintenue en
place par un aimant.
Remarque: ne retirez
pas l’arbre métallique de
l’intérieur du carter de
la roue.
Étape 3. Utilisez un
chiffon doux ou une
brosse et de l’eau
chaude pour nettoyer la
turbine et l’intérieur du
carter de la turbine.
Étape 4. Remontez
toutes les pièces de la
pompe et placez-les
dans l’eau avant de vous
reconnecter à la source
d’alimentation.
