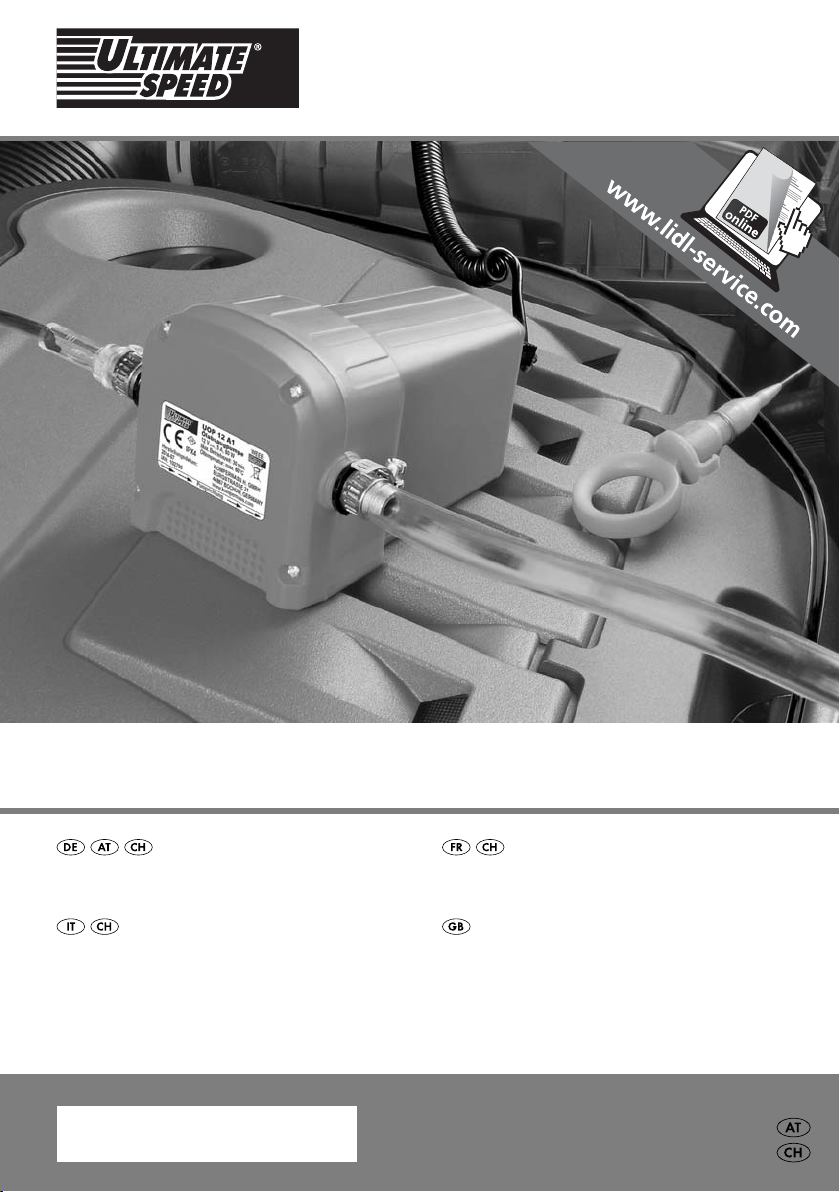

ULTIMATE SPEED UOP 12 A1 Owner's manual

IAN 102790
ÖLABSAUGPUMPE UOP 12 A1
ÖLABSAUGPUMPE
Originalbetriebsanleitung
OIL SUCTION PUMP
Translation of original operation manual
POMPE D'ASPIRATION D'HUILE
Traduction du mode d'emploi d'origine
POMPA DI ASPIRAZIONE OLIO
Traduzione delle istruzioni d'uso originali
CV_102790_UOP12A1_LB1.indd 2CV_102790_UOP12A1_LB1.indd 2 25.08.14 11:3825.08.14 11:38

DE/AT/CH Originalbetriebsanleitung Seite 1
FR/CH Traduction du mode d'emploi d'origine Page 13
IT/CH Traduzione delle istruzioni d'uso originali Pagina 25
GB Translation of original operation manual Page 37
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l'appareil.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell'apparecchio.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
CV_102790_UOP12A1_LB1.indd 3CV_102790_UOP12A1_LB1.indd 3 25.08.14 11:3825.08.14 11:38

B C
D
A
CV_102790_UOP12A1_LB1.indd 4CV_102790_UOP12A1_LB1.indd 4 25.08.14 11:3825.08.14 11:38

1
UOP 12 A1
DE
AT
CH
Inhaltsverzeichnis
Einführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Informationen zu dieser Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Urheberrecht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Haftungsbeschränkung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Verwendete Warnhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Grundlegende Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Lieferumfang und Transportinspektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Entsorgung der Verpackung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Bedienung und Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Ölabsaugpumpe vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Öl abpumpen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Gehäuse reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Gerät entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Altöl entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Original-EG-Konformitätserklärung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Importeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
IB_102790_UOP12A1_LB1.indb 1IB_102790_UOP12A1_LB1.indb 1 25.08.14 11:2325.08.14 11:23

2UOP 12 A1
DE
AT
CH
Einführung
Informationen zu dieser Bedienungsanleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.
Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungs-
anleitung ist Bestandteil der Ölabsaugpumpe UOP 12 A1 (nachfolgend als
Gerät, Pumpe oder Produkt bezeichnet). Sie enthält wichtige Hinweise für Sicher-
heit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts
mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur
wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle
Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Urheberrecht
Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung bzw.
jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen,
auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers
gestattet.
Haftungsbeschränkung
Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbe-
achtung der Bedienungsanleitung, nicht bestimmungsgemäßer Verwendung,
unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder
Verwendung nicht zugelassener Ersatzteile.
Bestimmungsgemäße Verwendung
Dieses Gerät ist ausschließlich für den nicht gewerblichen Gebrauch zum
Abpumpen von Motorenöl, Diesel oder Heizöl bestimmt.
Dieses Gerät ist nicht zum Abpumpen von Wasser (keine Schmierung der Pumpe),
Getriebeöl (zu Dünnflüssig) und leicht entzündlichen Flüssigkeiten (Benzin,
Parafin usw.) geeignet.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-
gemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer
Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.
IB_102790_UOP12A1_LB1.indb 2IB_102790_UOP12A1_LB1.indb 2 25.08.14 11:2325.08.14 11:23

3
UOP 12 A1
DE
AT
CH
Verwendete Warnhinweise
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:
GEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine
drohende gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder
zu schweren Verletzungen führen.
► Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des
Todes oder schwerer Verletzungen von Personen zu vermeiden.
ACHTUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen
möglichen Sachschaden.
Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.
► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu
vermeiden.
HINWEIS
► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit
dem Gerät erleichtern.
Sicherheit
In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit
dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmun-
gen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.
Grundlegende Sicherheitshinweise
Beachten Sie für einen sicheren Umgang mit dem Gerät die
folgenden Sicherheitshinweise:
■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere
sichtbare Schäden. Nehmen Sie ein beschädigtes oder herun-
tergefallenes Gerät nicht in Betrieb.
■ Die Anschlussleitung dieses Gerätes kann nicht ersetzt werden.
Bei Beschädigung der Leitung ist das Gerät zu verschrotten.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen
IB_102790_UOP12A1_LB1.indb 3IB_102790_UOP12A1_LB1.indb 3 25.08.14 11:2325.08.14 11:23

4UOP 12 A1
DE
AT
CH
wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
■ Eine Reparatur des Gerätes während der Garantiezeit darf
nur von einem vom Hersteller autorisierten Kundendienst vor-
genommen werden, sonst besteht bei nachfolgenden Schä-
den kein Garantieanspruch mehr.
■ Nehmen Sie keine eigenmächtigen Umbauten oder
Veränderungen am Gerät vor.
■ Schützen Sie das Gerät vor Feuchtigkeit und dem Eindringen
von Flüssigkeiten.
■ Beachten Sie die Bedienungsanleitung des Fahrzeugherstel-
lers bzgl. des Abpumpens von Öl. Manche Fahrzeugherstel-
ler verbieten ein Abpumpen von Öl, da die Verschlammung
z. B. durch Abrieb zurückbleiben würde.
■ Seien Sie besonders aufmerksam, wenn Sie mit Öl hantieren.
Sollte Öl in Kontakt mit Haut oder Augen geraten, spülen Sie
es mit Wasser ab und suchen Sie einen Arzt auf.
■ Gehen Sie besonders vorsichtig vor, wenn Sie an einer Auto-
batterie arbeiten. Batteriesäure kann auslaufen und schwere
Verletzungen verursachen. Sollte Batteriesäure mit Haut oder
Augen in Kontakt kommen, spülen Sie die betroffene Stelle
mit Wasser und suchen Sie einen Arzt auf.
■ Tragen Sie persönliche Schutzausrüstung. Das
Tragen von persönlicher Schutzausrüstung (Arbeitskleidung,
Atemschutz, Handschuhe und Schutzbrille) verringert das
Risiko von Verletzungen.
■ Stellen Sie sicher, dass Ihr Fahrzeug nicht auf einer schrägen
Fläche geparkt ist, sonst könnte eine vollständige Absaugung
nicht möglich sein. Stellen Sie sicher, dass die Handbremse
angezogen ist.
■ Starten Sie nicht den Motor während des Betriebs der Ölab-
saugpumpe.
■ Pumpen Sie kein Öl mit einer Temperatur über 60°C und
pumpen Sie nicht, wenn der Motor läuft. Der Fahrzeugmotor
muss abgekühlt sein.
■ Benutzen Sie immer die mitgelieferten Schlauchschellen,
IB_102790_UOP12A1_LB1.indb 4IB_102790_UOP12A1_LB1.indb 4 25.08.14 11:2325.08.14 11:23

5
UOP 12 A1
DE
AT
CH
ansonsten kann der Schlauch abfallen und ein Auslaufen
des Öls verursachen.
■ Benutzen Sie das Gerät nicht, um Benzin, Paraffin oder
andere entzündliche Flüssigkeiten zu pumpen.
■ Seien Sie beim Umgang mit entzündlichen Gütern oder Treib-
stoffen besonders vorsichtig. Es besteht Explosionsgefahr!
■ Achten Sie darauf, dass der Arbeitsbereich gut belüftet und
dass sich keine offenen Flammen oder andere Zündquellen
in der Nähe befinden. Ansonsten besteht Explosionsgefahr!
■ Pumpen Sie kein Wasser, die Ölabsaugpumpe wird nicht
ausreichend geschmiert und kann überhitzen.
■ Das Gerät ist nicht zur Lagerung und oder Transport von
Treibstoffen oder anderen Flüssigkeiten geeignet.
■ Pumpen Sie keine verschiedenen Öle in den gleichen Tank.
■ Seien Sie beim Betrieb der Ölabsaugpumpe besonders
vorsichtig und lassen Sie sie während des Betriebs niemals
unbeaufsichtigt.
■ Betreiben Sie die Ölabsaugpumpe nur, wenn das Motorenöl
warm ist. Heißes Öl kann den Schlauch schmelzen.
■ Die Ölabsaugpumpe darf nie ohne Ansaugschlauch betrieben
werden, ansonsten kann der Pumpenmotor überlastet werden.
■ Um Überhitzung oder Fehlfunktionen zu vermeiden, sollte
die Ölabsaugpumpe nie länger als 30 Minuten dauerhaft
betrieben werden. Lassen Sie die Ölabsaugpumpe anschlie-
ßend mindestens 10 Minuten lang abkühlen.
■ Benutzen Sie ausschließlich die mitgelieferten Anschlussklem-
men, um das Gerät an die Autobatterie anzuschließen.
■ Halten Sie das Anschlusskabel von heißen Teilen des Motors
fern und lassen Sie es nicht über scharfe Kanten hängen.
■ Verlegen Sie das Anschlusskabel so, dass es nicht von
beweglichen Teilen des Motors erfasst werden kann.
■ Trennen Sie das Anschlusskabel von der Autobatterie, wenn
Sie das Gerät längere Zeit nicht verwenden.
■ Halten Sie Zündquellen (z. B. offenes Licht, brennende Zigarren,
Zigaretten oder elektrische Funken) von der Autobatterie fern. Es
besteht Explosionsgefahr!
IB_102790_UOP12A1_LB1.indb 5IB_102790_UOP12A1_LB1.indb 5 25.08.14 11:2325.08.14 11:23

6UOP 12 A1
DE
AT
CH
■ Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss
des Gerätes an die Autobatterie. Schließen Sie die Pluspol-
Anschlussklemme ausschließlich an den Pluspol der Batterie
an. Schließen Sie die Minuspol-Anschlussklemme ausschließ-
lich an den Minuspol der Batterie an!
■ Fassen Sie die Anschlussklemmen („–“ und „+“) ausschließ-
lich am isolierten Bereich an!
Inbetriebnahme
GEFAHR
► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es
besteht Erstickungsgefahr.
Lieferumfang und Transportinspektion
▯ Ölabsaugpumpe mit Anschlusskabel und Schnellkontakt-Anschlussklemmen
▯ Ansaugschlauch Ø 6 mm
▯ Ablaufschlauch Ø 12 mm
▯ 2 x Schlauchklemmen
▯ Diese Bedienungsanleitung
HINWEIS
► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter
Verpackung oder durch Transport wenden Sie sich an die Service-Hotline
(siehe Kapitel Service).
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmate-
rialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten
ausgewählt und deshalb recyclebar.
Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungs-
materialien gemäß den örtlich geltenden Vorschriften.
IB_102790_UOP12A1_LB1.indb 6IB_102790_UOP12A1_LB1.indb 6 25.08.14 11:2325.08.14 11:23

7
UOP 12 A1
DE
AT
CH
Bedienelemente
Ölabsaugpumpe
2Ein-/Ausschalter
3Pluspol-Anschlussklemme (rot)
4Minuspol-Anschlussklemme (schwarz)
5Anschluss Ablaufschlauch
6Anschluss Ansaugschlauch
7Ansaugschlauch (Ø 6 mm)
8Ablaufschlauch (Ø 12 mm)
9Schlauchklemmen
Bedienung und Betrieb
In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und zum Betrieb
des Gerätes.
Ölabsaugpumpe vorbereiten
♦ Entfernen Sie die Schutzkappen von den Schlauchanschlüssen 5+ 6.
♦ Rollen Sie den Ansaugschlauch (Ø 6 mm) 7und den Ablaufschlauch
(Ø 12 mm) 8aus und biegen Sie sie gerade.
♦ Drücken Sie den Ansaugschlauch (Ø 6 mm) 7auf den Anschluss für den
Ansaugschlauch 6.
♦ Drücken Sie den Ablaufschlauch (Ø 12 mm) 8auf den Anschluss für den
Ablaufschlauch 5.
♦ Beachten Sie dabei die angegebene Flussrichtung ( Pumprichtung )
auf dem Typenschild der Ölabsaugpumpe .
♦ Befestigen Sie beide Schläuche mit den mitgelieferten Schlauchklemmen 9.
ACHTUNG
► Achten Sie darauf, dass die Schläuche nicht gebogen oder geknickt wer-
den, ansonsten können die Schläuche und die Pumpe beschädigt werden.
IB_102790_UOP12A1_LB1.indb 7IB_102790_UOP12A1_LB1.indb 7 25.08.14 11:2325.08.14 11:23

8UOP 12 A1
DE
AT
CH
Öl abpumpen
♦ Lassen Sie den Motor Ihres Fahrzeugs vor dem Abpumpen 5 - 10 Minuten
warmlaufen (Öltemperatur ca. 40°C - 60°C). Dadurch sinkt die Viskosität
des Öls und lässt sich besser abpumpen.
♦ Schalten Sie den Fahrzeugmotor aus.
♦ Rollen Sie den Ansaugschlauch (Ø 6 mm) 7und den Ablaufschlauch
(Ø 12 mm) 8aus.
♦ Führen Sie den Ansaugschlauch (Ø 6 mm) 7in die Ölstandsprüföffnung
Ihres Fahrzeuges. Führen Sie ihn vorsichtig bis zum untersten Punkt der
Ölwanne ein.
♦ Verwenden Sie einen geeigneten Behälter, um das alte Öl aufzufangen und
führen Sie den Ablaufschlauch (Ø 12 mm) 8in den Behälter.
♦ Stellen Sie sicher, dass sich der Ein-/Ausschalter 2in der Position 0 (aus)
befindet.
♦ Schließen Sie zuerst die rote Pluspol-Anschlussklemme (rot) 3an den
Pluspol (+) der Autobatterie an.
♦ Schließen Sie dann die schwarze Minuspol-Anschlussklemme (schwarz) 4
an den Minuspol (-) der Autobatterie an.
♦ Stellen Sie den Ein-/Ausschalter 2in die Position I (ein), um die Ölabsaug-
pumpe einzuschalten.
♦ Pumpen Sie das Öl aus dem Motor/der Ölwanne.
♦ Stellen Sie den Ein-/Ausschalter 2in die Position 0 (aus), wenn sich kein
Öl mehr im Motor/der Ölwanne befindet. Lassen Sie die Ölabsaugpumpe
nicht eingeschaltet, wenn diese kein Öl pumpt.
♦ Lassen Sie die Ölabsaugpumpe nicht länger als 30 Minuten am Stück
laufen.
♦ Füllen Sie frisches Öl gemäß den Anweisungen Ihres Fahrzeugherstellers
ein. Prüfen Sie den Ölstand mit dem Ölmessstab.
♦ Reinigen Sie die Ölabsaugpumpe nach verrichteter Arbeit, indem Sie ein
wenig frisches Öl pumpen.
♦ Entsorgen Sie das Altöl gemäß der gesetzlichen Regulierungen in Ihrem
Land (siehe auch Kapitel Entsorgung).
♦ Lösen Sie die Schlauchklemmen 9und entfernen Sie den Ansaugschlauch
(Ø 6 mm) 7und Ablaufschlauch (Ø 12 mm) 8von der Ölabsaugpumpe.
Lagern Sie alle Teile an einem trockenen, sauberen und staubfreien Ort.
IB_102790_UOP12A1_LB1.indb 8IB_102790_UOP12A1_LB1.indb 8 25.08.14 11:2325.08.14 11:23

9
UOP 12 A1
DE
AT
CH
Reinigung
ACHTUNG
Beschädigung des Gerätes!
► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät
eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
Gehäuse reinigen
♦ Reinigen Sie die Ölabsaugpumpe nach jedem Abpumpen, indem Sie ein
wenig frisches Öl pumpen.
♦ Reinigen Sie die Anschlussklemmen nach jedem Pumpen. Wischen Sie
eventuell vorhandene Batterieflüssigkeit mit einem trockenen Tuch von den
Anschlussklemmen, um diese vor Korrosion zu schützen.
♦ Reinigen Sie die Oberflächen des Gerätes und die Schläuche mit einem
weichen, trockenen Tuch.
Wartung
♦ Kontrollieren Sie das Gerät vor jeder Verwendung auf äußere sichtbare Schäden.
♦ Kontrollieren Sie die Kabel vor jeder Verwendung auf Beschädigungen.
♦ Kontrollieren Sie die Schlauchschellen 9auf festen Sitz.
♦ Kontrollieren Sie vor jeder Verwendung die Isolation der Anschlussklemmen
3+ 4.
Entsorgung
Gerät entsorgen
Werfen Sie das Gerät keinesfalls in den normalen Hausmüll.
Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU
WEEE (Waste Electrical and Electronic Equipment).
Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über
Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden
Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in
Verbindung.
Altöl entsorgen
Lassen Sie frisches oder altes Öl niemals in den Boden oder die Kanalisation fließen.
Dies ist illegal! Sammeln Sie altes Öl in einem geeigneten Behälter, um die Umwelt zu
schonen. Entsorgen Sie es bei Ihrer lokalen Sammelstelle, Tankstelle oder Ölhändler.
IB_102790_UOP12A1_LB1.indb 9IB_102790_UOP12A1_LB1.indb 9 25.08.14 11:2325.08.14 11:23

10 UOP 12 A1
DE
AT
CH
Anhang
Original-EG-Konformitätserklärung
Wir, Kompernaß Handelsgesellschaft mbH, Burgstraße 21, 44867 Bochum,
Deutschland erklären in alleiniger Verantwortung, dass das Produkt den
grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Maschinenrichtlinie 2006/42/EG, der EMV-Richtlinie 2004/104/EG und der
RoHS Richtlinie 2011/65/EU entspricht.
Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der
Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom
8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten.
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt
der Hersteller.
Typ/Gerätebezeichnung: Ultimate Speed Ölabsaugpumpe UOP 12 A1
Seriennummer: IAN 102790
Herstellungsjahr: 07/2014
Angewandte harmonisierte Normen:
EN 60335-1: 2012
EN 60335-2-41 / A2: 2010
EN 62233: 2008
EN 50498: 2010
EN 50581: 2012
Bochum, den 11.07.2014
Semi Uguzlu, Qualitätsmanager
IB_102790_UOP12A1_LB1.indb 10IB_102790_UOP12A1_LB1.indb 10 25.08.14 11:2325.08.14 11:23

11
UOP 12 A1
DE
AT
CH
Technische Daten
Eingangsspannung 12 V
Eingangsstrom ca. 5 A
Schutzklasse III/
Betriebsdauer (maximal) 30 Minuten
Mindestruhezeit 10 Minuten
Schalldruckpegel ca. 70 dB(A)
Umgebungstemperatur -10°C - +40°C
Max. Temperatur Öl 60°C
Max. Temperatur Diesel 45°C
Förderleistung:
Diesel oder Heizöl
Motorenöl
ca. 1,5 l/min.*
ca. 0,2 l/min.*
Maximale Förderhöhe 0,7 m
Max. zulässiger Druck 3 bar
Abmessungen (B x H x T) ca. 13 x 9 x 14 cm
Gewicht (inkl. Zubehör) ca. 950 g
*Je nach Art des Öls und Temperatur sind Abweichungen dieser Angaben möglich.
IB_102790_UOP12A1_LB1.indb 11IB_102790_UOP12A1_LB1.indb 11 25.08.14 11:2325.08.14 11:23

12 UOP 12 A1
Garantie
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde
sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren
Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im
Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine
kostenlose Einsendung Ihrer Ware gewährleistet werden.
HINWEIS
► Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht
aber für Transportschäden, Verschleißteile oder für Beschädigungen an
zerbrechlichen Teilen, z. B. Schalter oder Akkus.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwen-
dung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung
vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden
durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die
Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.
Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach
dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.
Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Service
Service Deutschland
Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: [email protected]
IAN 102790
Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [email protected]
IAN 102790
Service Schweiz
Tel.: [phone] (0,08 CHF/Min., Mobilfunk max., 40 CHF/Min.)
E-Mail: [email protected]
IAN 102790
Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ)
Importeur
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
DE
AT
CH
IB_102790_UOP12A1_LB1.indb 12IB_102790_UOP12A1_LB1.indb 12 25.08.14 11:2325.08.14 11:23

13
UOP 12 A1
FR
CH
Sommaire
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Informations relatives à ce mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Droits d'auteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Limitation de responsabilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Avertissements employés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Consignes de sécurité fondamentales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Accessoires fournis et inspection de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Recyclage de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Eléments de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Fonctionnement et opération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Préparer la pompe d'aspiration d'huile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Aspirer l'huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nettoyage du boîtier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Mise au rebut de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Vidanger l'huile usagée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Traduction de la déclaration de conformité originale. . . . . . . . . . . . . . . . . . . . . . 22
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Service après-vente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Importateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
IB_102790_UOP12A1_LB1.indb 13IB_102790_UOP12A1_LB1.indb 13 25.08.14 11:2325.08.14 11:23

14 UOP 12 A1
FR
CH
Introduction
Informations relatives à ce mode d'emploi
Toutes nos félicitations pour l'achat de votre nouvel appareil.
Vous avez choisi un produit de grande qualité. Le mode d'emploi fait partie de la
pompe d'aspiration d'huile UOP 12 A1 (désignée ci-après par appareil, pompe
ou produit). Il contient des remarques importantes concernant la sécurité, l'utilisa-
tion et la mise au rebut de l'appareil. Veuillez vous familiariser avec l'ensemble
des consignes d'opération et de sécurité avant l'usage du produit. N'utilisez le
produit que conformément aux consignes et pour les domaines d'utilisation prévus.
En cas de transfert du produit à un tiers, remettez-lui également tous les documents.
Droits d'auteur
Cette documentation est protégée par les droits d'auteur. Toute reproduction ou
réimpression, même partielle, y compris la reproduction des illustrations, même
modifiées, n'est autorisée qu'avec l'accord écrit du fabricant.
Limitation de responsabilité
Le fabricant n'assume aucune responsabilité pour les dommages résultant d'un
non-respect du mode d'emploi, d'un usage non conforme, de réparations non
conformes, de modifications effectuées sans autorisation ou de l'usage de pièces
de rechange non agréées.
Utilisation conforme
Cet appareil est exclusivement destiné à l'usage non commercial pour aspirer
l'huile de moteur, le diesel ou le mazout.
Cet appareil ne convient pas pour aspirer de l'eau (pas de lubrification de la
pompe), de l'huile d'engrenages (trop liquide) et de liquides facilement inflam-
mables (carburant, paraffine, etc.).
Tout usage divergent ou toute utilisation allant au-delà seront considérés comme
non conformes. Les prétentions de toutes sortes pour dommages résultant d'un
usage non conforme sont exclues. L'utilisateur est seul à assumer le risque.
IB_102790_UOP12A1_LB1.indb 14IB_102790_UOP12A1_LB1.indb 14 25.08.14 11:2325.08.14 11:23

15
UOP 12 A1
FR
CH
Avertissements employés
Les avertissements suivants sont employés dans ce mode d'emploi :
DANGER
Un avertissement de ce niveau de danger signale une situation
dangereuse imminente.
Si la situation dangereuse n'est pas évitée, cela peut entraîner la mort ou des
accidents dangereux.
► Il faut impérativement suivre les instructions de cet avertissement, pour
éviter le danger de mort ou d'accidents graves.
ATTENTION
Un avertissement de ce niveau de danger signale un dommage
matériel potentiel.
Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des
dommages matériels.
► Suivre les instructions dans cet avertissement pour éviter tous dommages matériels.
REMARQUE
► Une remarque signale des informations supplémentaires qui facilitent la
manipulation de l'appareil.
Sécurité
Ce chapitre contient des consignes de sécurité importantes se rapportant à la mani-
pulation de l'appareil. Cet appareil est conforme aux consignes de sécurité prescrites.
Tout usage non conforme peut entraîner des dommages personnels et matériels.
Consignes de sécurité fondamentales
Pour assurer la manipulation de l'appareil en toute sécurité,
veuillez respecter les consignes de sécurité suivantes :
■ Vérifiez la présence de dommages visibles extérieurs avant
l'usage de l'appareil. Ne mettez pas en service un appareil
endommagé ou ayant subi une chute.
■ Le câble de cet appareil ne peut pas être remplacé. Si le
câble est endommagé, l'appareil doit être détruit.
■ Cet appareil peut être utilisé par des enfants âgés d'au
moins 8 ans et par des personnes ayant des les capacités
physiques, sensorielles ou mentales réduites ou dénuées
d'expérience ou de connaissance, s’ils (si elles) sont
correctement surveillé(e)s ou si des instructions relatives à
IB_102790_UOP12A1_LB1.indb 15IB_102790_UOP12A1_LB1.indb 15 25.08.14 11:2325.08.14 11:23

16 UOP 12 A1
FR
CH
l'utilisation de l'appareil en toute sécurité leur ont été don-
nées et si les risques encourus ont été appréhendées. Les
enfants ne doivent pas jouer avec l'appareil. Le nettoyage et
l'entretien par l'usager ne doivent pas être effectués par des
enfants sans surveillance.
■ Toute réparation de l'appareil au cours de la période sous
garantie devra être exclusivement confiée à un service après-
vente agréé par le fabricant, sinon tous dommages se produi-
sant ultérieurement ne seront pas couverts par la garantie.
■ Ne procédez à aucune modification ou réparation de votre
propre chef sur l'appareil.
■ Protégez l'appareil de l'humidité et de la pénétration de
liquides.
■ Veuillez respecter le mode d'emploi du constructeur du véhi-
cule ou du mode d'aspiration de l'huile. Certains construc-
teurs interdisent l'aspiration de l'huile, car il resterait un
certain encrassement en raison de l'usure.
■ Faites particulièrement attention quand vous manipulez l'huile.
Si de l'huile venait en contact avec la peau ou les yeux, rincez-
les à l'eau et consultez un médecin.
■ Faites particulièrement attention quand vous travaillez sur
une batterie automobile. L'acide de batterie peut s'échapper
et provoquer des blessures graves. Si de l'acide de batterie
venait en contact avec la peau ou les yeux, rincez-les à l'eau
et consultez un médecin.
■ Portez un équipement de protection personnelle.
Le port d'un équipement de protection personnelle (tenue de
travail, protection respiratoire, gants et lunettes de protection)
réduit les risques d'accident.
■ Assurez-vous que le véhicule n'est pas garé sur une surface
pentue, sinon une aspiration intégrale ne serait pas possible.
Assurez-vous que le frein à main est bien enclenché.
■ Ne démarrez pas le moteur lorsque la pompe d'aspiration
d'huile est en cours d'opération.
■ N'aspirez pas d'huile présentant une température supérieure
à 60°C et n'aspirez pas quand le moteur tourne. Le moteur
du véhicule doit être refroidi.
■ Utilisez toujours les colliers pour tuyaux fournis, sinon le
IB_102790_UOP12A1_LB1.indb 16IB_102790_UOP12A1_LB1.indb 16 25.08.14 11:2325.08.14 11:23

17
UOP 12 A1
FR
CH
tuyau peut s'affaisser et provoquer l'écoulement de l'huile.
■ N'utilisez pas l'appareil pour aspirer de l'essence, de la
paraffine ou d'autres liquides inflammables.
■ Faites très attention en manipulant des matériaux ou des
carburants inflammables. Risque d'explosion !
■ Veillez à ce que la zone de travail soit bien aérée et qu'il n'y
ait aucune flamme ouverte ou d'autres sources d'inflamma-
tion à proximité. Sinon, il y a un risque d'explosion !
■ N'aspirez pas d'eau car la pompe d'aspiration d'huile n'est
alors pas suffisamment lubrifiée et peut surchauffer.
■ L'appareil ne convient pas à l'entreposage ou au transport
de carburants ou d'autres liquides.
■ Ne mélangez pas d'huiles diverses dans le même réservoir.
■ Soyez particulièrement vigilant lors de l'opération de la
pompe d'aspiration de l'huile et ne la laissez jamais sans
surveillance.
■ Opérez uniquement la pompe d'aspiration de l'huile lorsque
l'huile de moteur est tiède. L'huile chaude peut faire fondre le
flexible.
■ La pompe d'aspiration ne doit jamais être opérée sans
flexible d'aspiration, sinon le moteur de la pompe peut être
sollicité excessivement.
■ Pour éviter toute surchauffe ou des dysfonctionnements, la
pompe d'aspiration ne doit jamais être opérée plus de
30 minutes d'affilée. Laissez ensuite refroidir la pompe
d'aspiration d'huile pendant env. 10 minutes.
■ Utilisez exclusivement les pinces de raccordement fournies
pour raccorder l'appareil à la batterie automobile.
■ Tenez le câble de raccordement à distance des pièces
chaudes du moteur et ne le laissez pas pendre au-dessus
d'arêtes aiguës.
■ Acheminez le câble de raccordement de telle manière qu'il
ne puisse pas être saisi par des pièces mobiles du moteur.
■ Coupez le câble de raccordement de la batterie automobile,
si l'appareil n'est pas utilisé pendant une période prolongée.
IB_102790_UOP12A1_LB1.indb 17IB_102790_UOP12A1_LB1.indb 17 25.08.14 11:2325.08.14 11:23
