SMC Networks SMC EZ Connect g SMCWCBT-G User manual

SMCWCBT-G
SSMMCCWWCCBBTT--GG880022..1111gg110088MMbbppss
WWiirreelleessssCCaarrddbbuussAAddaapptteerr
Model Number: SMCWCBT-G
Quick Installation Guide
Installationskurzanleitung
Guide d’installation rapide
Manual de instalación rápida
Snabbinstallationshandbok
Beknopte installatiehandleiding
Manual de Instalação Rápida
802.11g 108Mbps Wireless Cardbus Adapter
802.11g 108 Mbit/s Wireless Cardbus Adapter
Carte PCMCIA sans fil 802.11g 108Mbps
Adaptador Cardbus inalámbrico 802.11g de 108 Mbps
802.11g 108Mbps trådlös Cardbus-adapter
802.11g 108Mbps Wireless Cardbus Adapter
Adaptador Cardbus Sem Fios de 108 Mbps 802.11g
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 1

English
2
Contents
1
After unpacking the SMCWCBT-G 802.11g 108Mbps Wireless
Cardbus Adapter, check the contents of the box to be sure
you have received the following components:
• 1 SMCWCBT-G 802.11g 108Mbps Wireless Cardbus Adapter.
• 1 EZ Installation Wizard and Documentation CD.
• 1 Quick Installation Guide.
Immediately inform your dealer in the event of any incorrect,
missing or damaged parts. If possible, please retain the carton
and original packing materials in case there is a need to return
the product.
Please register this product and upgrade the product warranty
at SMC’s Web site: www.smc.com.
PPaacckkaaggeeCCoonntteennttss
English 2-9
Deutsch 10-17
Français 18-25
Español 26-33
Svenska 34-41
Nederlands 42-49
Português 50-57
Compliances & Information 58-62
CCoonntteennttss
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 1

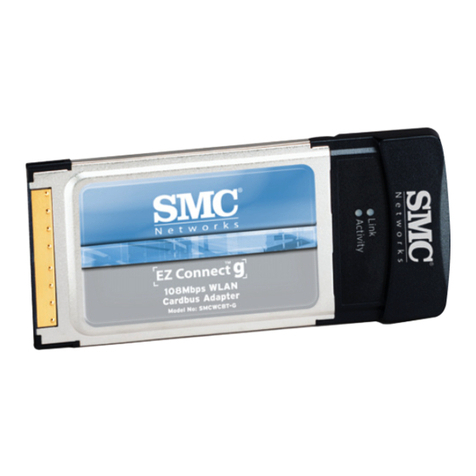

The SMCWCBT-G 802.11g 108Mbps Wireless Cardbus Adapter is a
high speed IEEE 802.11g-compliant wireless network adapter that
supports up to 108 Mbps data rate, and seamlessly integrates with
existing Ethernet networks to support applications such as mobile
users or temporary conferences. This solution offers a high data
rate and reliable wireless connectivity with considerable cost
savings over wired LANs (which include long-term maintenance
overhead for cabling). Just install enough wireless access points
to cover your network area, plug wireless cards into your notebooks
or computers, and start networking.
The SMCWCBT-G 802.11g 108Mbps Wireless Cardbus Adapter has two
status LED indicators.
English
4
HHaarrddwwaarreeDDeessccrriippttiioonn
English
3
SSyysstteemmRReeqquuiirreemmeennttss
• A PC running Windows 98SE/Me/2000/XP.
• CD-ROM drive.
• Minimum of 32MB RAM and 300 MHz CPU.
• Minimum of 6MB available hard disk space for utility and
driver installation.
• Another IEEE 802.11b, or 802.11g compliant device
installed on your network such as the 802.11g 108Mbps
Wireless Router (SMCWCBT-G), or another wireless adapter,
such as the SMCWPCIT-G 802.11g 108Mbps PCI Wireless Adapter
(SMCWPCIT-G).
Status
On (Green)
Flashing
Flashing
Function
Indicates a valid connection.
Indicates the Adapter is scanning
for available networks.
Indicates that the Adapter is
transmitting or receiving data.
LED
Link
Activity
(ACT)
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 3

5
English
6
English
EZ Connect™ wireless products offer a fast, reliable, cost-effective
networking solution for:
• Remote access to corporate network information
E-mail, file transfer, and terminal emulation.
• Difficult-to-wire environments
Historical or old buildings, asbestos installations,
and open areas where wiring is difficult to employ.
• Frequently changing environments
Retailers, manufacturers, and banks which frequently
rearrange the workplace or change locations.
• Temporary LANs for special projects or peak periods
Trade shows, exhibitions, and construction sites that
need a temporary setup. Retailers, airline, and shipping
companies that need additional workstations for peak
periods. Auditors who require workgroups at customer sites.
• Access to databases for mobile workers
Doctors, nurses, retailers, or white-collar workers who need
access to databases while being mobile in a hospital, retail
store, in an office, or on a campus.
• SOHO users
SOHO (Small Office and Home Office) users who need easy
and quick installation of a small computer network.
5
Warning: Network cards are sensitive to static electricity.
To protect the card, avoid touching its electrical components
and always touch the metal chassis of your computer before
handling the card.
1. Find an available type II or type III Cardbus slot in your laptop.
2. With the Adapter’s 68-pin connector facing the Cardbus slot, and
the “EZ Connect™ g” label facing up, slide the card completely
into the slot as shown below. You may install the drivers
before inserting the card. There is no obligated sequence
of installation.
AApppplliiccaattiioonnssHHaarrddwwaarreeIInnssttaallllaattiioonn
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 5

English
78
English
Note: Installation processes such as this may require the use
of your original, licensed copy of Windows. Please have
your Windows CD available BEFORE proceeding with the
installation.
This Installation method makes the process as simple and Plug-and-
Play as possible. Simply run the driver/utility program, reboot your
machine and insert your SMCWCBT-G 802.11g 108Mbps Wireless
Cardbus Adapter. It’s as easy as 1-2-3.
1. Insert the EZ Installation Wizard and Documentation CD.
2. Click the [Install Driver/Utility] button to continue.
3. Choose your language requirement and click [OK]. Please
wait while the utility detects your system environment.
English
Note: The SMCWCBT-G Wireless Cardbus Adapter allows you to
“hot swap” the card any time, even when your notebook
is powered on.
3. For Windows 98SE/Me/2000, Cardbus specification is required.
Please check the documents for your Cardbus adapter driver
before installing the driver and utility software for the
SMCWCBT-G.
UUssiinnggtthheeEEZZIInnssttaallllaattiioonn
WWiizzaarrdd
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 7

10
English
9
5. Windows will now detect your SMCWCBT-G. Please follow the
onscreen directions and insert your Windows CD-ROM if requested
to do so.
Note: In Windows 2000 or Windows XP, you may be prompted by a
Digital Signature pop up window. Please be sure to click [Yes] or
[Continue Anyway] to continue the driver installation.
4. The installation program will proceed to copy the necessary files
to your hard drive. Please click [Finish] when completed.
Deutsch
Prüfen Sie nach dem Auspacken des SMCWCBT-G 802.11g 108
Mbit/s Wireless Cardbus Adapters den Packungsinhalt, um
sicherzugehen, dass folgende Teile geliefert wurden:
• 1 SMCWCBT-G 802.11g 108 Mbit/s Wireless Cardbus Adapter.
• 1 CD mit EZ Installationsassistent und Dokumentation.
• Installationskurzanleitung.
Informieren Sie bitte sofort Ihren Händler, wenn Teile fehlen,
falsch sind oder Beschädigungen aufweisen. Heben Sie, wenn
möglich, den Karton und die Originalverpackung auf. Sie benötigen
diese, wenn Sie das Produkt zurücksenden.
Bitte lassen Sie das Produkt registrieren und aktivieren Sie die
Produktgarantie auf der SMC-Website: www.smc.com
LLiieeffeerruummffaanngg
ch
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 9

Deutsch
12
11
SSyysstteemmaannffoorrddeerruunnggeenn
• Ein PC mit Windows 98SE/Me/2000/XP.
• CD-ROM-Laufwerk.
• Mindestens 32 MB RAM und eine CPU mit 300 MHz.
• Mindestens 6 MB freier Festplattenspeicherplatz für
die Installation von Hilfsprogrammen und Treibern.
• Ein anderes IEEE 802.11b- oder 802.11g-Gerät in Ihrem
Netzwerk wie der 802.11g 108 Mbit/s Wireless Router
(SMCWCBT-G) oder ein anderer Wireless-Adapter wie der
SMCWPCIT-G 802.11g 108 Mbit/s PCI Wireless Adapter
(SMCWPCIT-G).
Der SMCWCBT-G 802.11g 108 Mbit/s Wireless Cardbus Adapter ist
ein kabelloser Hochgeschwindigkeits-Netzwerkadapter gemäß IEEE
802.11g, der Übertragungsgeschwindigkeiten bis zu 108 Mbit/s
unterstützt und für Anwendungen wie mobile Benutzer oder
temporäre Konferenzen nahtlos in vorhandene Ethernet-Netzwerke
integriert werden kann. Diese Lösung bietet zuverlässige kabellose
Anschlussmöglichkeiten mit großer Datenübertragung bei
erheblichen Einsparungen gegenüber kabelbasierenden LANs,
z. B. bei den Wartungskosten für die Verkabelung. Installieren Sie
einfach nur genügend Wireless Access Points, um Ihren gesamten
Netzwerkbereich abzudecken, und installieren Sie Funk-Netzwerkkarten
in Ihren Notebooks oder Desktop-Computern — schon steht Ihr
Netzwerk.
Der SMCWCBT-G 802.11g 108 Mbit/s Wireless Cardbus Adapter
verfügt über zwei LED-Statusanzeigen.
HHaarrddwwaarreebbeesscchhrreeiibbuunngg
Status
Ein (grün)
Blinkt
Blink
Funktion
Es besteht eine ordnungsgemäße
Verbindung.
Der Adapter sucht nach
Netzwerken.
Der Adapter sendet oder empfängt
Daten.
LED
Verbindung
Aktivität
(ACT)
Deutsch
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 11

Deutsch
14
Deutsch
13
EZ Connect™ Wireless-Produkte bieten zuverlässige, kostengünstige
Netzwerklösungen mit hohen Datenübertragungsraten für:
• Fernzugriff auf Daten in Unternehmensnetzwerken
E-Mail, Dateiübertragung und Terminal-Emulation.
• Schwer zu verkabelnde Umgebungen
Alte bzw. denkmalgeschützte Gebäude, asbesthaltige
Konstruktionen und offenes Gelände, wo eine Verkabelung
unpraktisch wäre.
• Häufig wechselnde Umgebungen
Einzelhändler, Hersteller und Banken, die oft den Arbeitsplatz
und den Standort wechseln.
• Temporäre LANs für Sonderprojekte oder Stoßzeiten
Messen, Ausstellungen und Baustellen, bei denen nur eine
kurzzeitige Installation erforderlich ist. Einzelhändler, Fluglinien
und Spediteure, die in Stoßzeiten zusätzliche Arbeitsplätze
benötigen Wirtschaftsprüfer, die beim Kunden Arbeitsgruppen
einrichten müssen.
• Datenbankzugriff für mobile Mitarbeiter
Ärzte, Krankenschwestern, Einzelhändler und Büroangestellte,
die auf Datenbanken zugreifen müssen, während sie im
Krankenhaus, Geschäft, Bürokomplex, etc. unterwegs sind.
• SOHO-Benutzer
SOHO-Benutzer (Kleinstbüros und Heimarbeiter), die eine
schnelle und bequeme Installation eines kleinen Computer-
Netzwerks benötige.
AAnnwweenndduunnggeenn
Achtung: Netzwerkkarten sind anfällig für statische Aufladungen.
Vermeiden Sie es deshalb, die elektronischen Komponenten
der Karte zu berühren, und fassen Sie immer erst kurz an das
Metallgehäuse Ihres Computers, ehe Sie die Karte in die Hand
nehmen.
1. Lokalisieren Sie einen freien Cardbus-Steckplatz des Typs II oder
III in Ihrem Laptop-Computer.
2. Führen Sie die Karte ein, und zwar so, dass die Kontakte
des 68-Pin-Anschlusses des Adapters zum Kartensteckplatz
zeigen und das Etikett „EZ Connect™ g“ mit der Aufschrift
oben ist. Schieben Sie die Karte, wie unten abgebildet,
vollständig in den Kartensteckplatz. Sie können die Treiber vor
dem Einführen der Karte installieren. Es muss keine bestimmte
Installationsreihenfolge eingehalten werden.
HHaarrddwwaarreeiinnssttaallllaattiioonn
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 13

Deutsch
16
Deutsch
15
Hinweis: Der SMCWCBT-G Wireless Cardbus Adapter kann
auch bei eingeschaltetem Notebook eingelegt
und herausgenommen werden.
3. Für Windows 98SE/Me/2000 ist die Unterstützung der Cardbus-
Spezifikation erforderlich. Lesen Sie die Dokumentation zu Ihrem
Cardbus-Adaptertreiber, bevor Sie den Softwaretreiber und die
Hilfsprogramme für den SMCWCBT-G installieren
Hinweis: Für derartige Installationsvorgänge ist in der Regel die
lizenzierte Originalversion von Windows erforderlich.
Legen Sie deshalb Ihre Windows-CD bereit, BEVOR Sie
mit der Installation beginnen.
Diese Installationsmethode macht den Vorgang durch
Plug&Play so einfach wie möglich. Führen Sie einfach
das Treiber-/Hilfsprogramm aus, starten Sie Ihren Computer
neu und führen Sie den SMCWCBT-G 802.11g 108 Mbit/s Wireless
Cardbus Adapter ein. Einfacher geht es wirklich nicht.
1. Legen Sie die CD mit dem EZ Installationsassistenten und der
Dokumentation ein.
2. Klicken Sie auf die Schaltfläche [Install Driver/Utility]
(Treiber/Hilfsprogramm installieren).
3. Wählen Sie die Sprachangaben und klicken Sie auf [OK]. Warten
Sie, bis das Hilfsprogramm Ihre Systemumgebung erkennt.
VVeerrwweenndduunnggddeessEEZZ
IInnssttaallllaattiioonnssaassssiisstteenntteenn
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 15

Français
18
Deutsch
17
5. Windows erkennt nun den SMCWCBT-G. Befolgen Sie die
Anweisungen am Bildschirm und legen Sie die Windows-CD
ein, wenn Sie hierzu aufgefordert werden.
Hinweis: Unter Windows 2000 oder Windows XP kann ein Fenster
angezeigt werden, in dem auf eine Digitalsignatur Bezug
genommen wird. Klicken Sie auf [Yes] (Ja) oder [Continue
Anyway] (Fortfahren), um die Treiberinstallation
fortzusetzen.
4. Das Installationsprogramm kopiert die erforderlichen Dateien auf
die Festplatte. Klicken Sie auf [Finish] (Fertig stellen), wenn der
Vorgang beendet ist.
Après avoir déballé la carte PCMCIA sans fil 802.11g 108Mbps
SMCWCBT-G, vérifiez le contenu de l’emballage afin de vous
assurer de la présence des composants suivants :
• Une carte PCMCIA sans fil 802.11g 108Mbps SMCWCBT-G.
• CD-ROM avec l’assistant EZ Installation Wizard et la
documentation.
• Un Guide d’installation rapide.
Si l’un de ces éléments est absent ou endommagé, contactez
immédiatement votre revendeur. Si possible, conservez le carton
et les emballages d’origine dans le cas d’un éventuel retour du
produit.
Pour enregistrer ce produit et étendre sa garantie, visitez le site
Web de SMC : www.smc.com.
CCoonntteennuuddeell’’eemmbbaallllaaggee
SMCWCBT-G_6_new.qxd 19/05/05 15:02 Page 17
