SMSL M400 User manual

使用说明书

请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光
热源、振动、灰尘、 潮湿或寒冷。
只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致
火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害，
我司将不负任何责任。
不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服
人员联系。不管有任何理由，都没有打开机壳的必要。
如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开
电源线的连接。
一、服务期限
佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内
正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售
才可退货）。正常使用一年内出现故障可以免费保修。
二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。
三、有以下情况都不能享受“三包”服务
1.一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。
2.用户私自拆机、改装、维修。
3.使用非指定或许可的配件造成损坏的。
4.机身的QC或保修贴损毁。
5.不能出示有效购机凭证。
6.不属于本公司产品。
四、保修方式为送修
此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。
重要提示：
本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。
安全注意事项
保修条款

产品特点
支持MQA全解码;
旗舰DAC芯片AK4499, 业界最高性能。
失真度低至惊人的0.000068%(-123dB)!
在使用A计权测量时, 更是低至0.000058%(-124dB)!
动态范围高达131dB!
USB使用XMOS第二代16核处理器XU216, 支持到原生DSD512和32位768kHz!
时钟系统使用2颗美国ACCUSILICON超低相噪。
使用ALTERA的高速CPLD对时钟进行处理,降低JITTER。
特别设计和强化的电源系统,提供超低噪声的电源，输出底噪低至1.5uVrms!
最新蓝牙支持LDAC,APTX/HD,SBC,AAC和业界最高规格的24bit/192kHz
的UAT格式!
支持LVDS电平的I2S传输(使用HDMI接口),可以最低JITTER地传输数字音频!
固件升级功能,用户可以自行升级系统和USB的固件。
使用彩色液晶显示屏和新开发的用户界面,全功能遥控。
使用美国TI的OPA1611,OPA1612顶级运放。
大量使用发烧级元器件,高精度、低温漂和电阻和电容。

技术参数
固件及驱动下载：
http://www.smsl-audio.com/cn/download.asp
温馨提示
输入方式 ......................................................................USB /光纤/同轴/I2S/蓝牙
输出方式 ..............................................................................单端线路/平衡线路
THD+N ..............................................................................0.000068%(-123dB)
............................................................................0.000058%(-124dB) (A-WTD)
动态范围 ............................................................................ 平衡线路 131dB
单端线路 125dB
信噪比 .....................................................................................................131dB
USB传输方式 ...................................................................................... 异步传输
USB兼容性 .......................................Windows 7 / 8 / 8.1 / 10, Mac OSX, Linux
位深 .......................................USB / I2S 1bit，16~32bit
光纤/同轴 1bit，16~24bit
采样率 ...................................USB / I2S PCM 44.1~768kHz
DSD 2.8224~22.5792MHz
光纤/同轴 PCM 44.1~192kHz
蓝牙规格：
UAT ..................................................24bit/192kHz (1200kbps/900kbps/600kbps)
LDAC ................................................ 24bit/96kHz (990kbps/660kbps/330kbps)
aptX-HD .........................................................................24bit/48 kHz_576kbps
aptX .............................................................................16bit/44.1 kHz_352kbps
SBC ..............................................................................16bit/44.1 kHz_328kbps
AAC .............................................................................16bit/44.1 kHz_320kbps
消耗功率 ......................................................................................................5W
待机功耗 .................................................................................................<0.5W
体积 ..........................................................................220X215X43mm(WxHxD)
重量 ........................................................................................................1.53kg

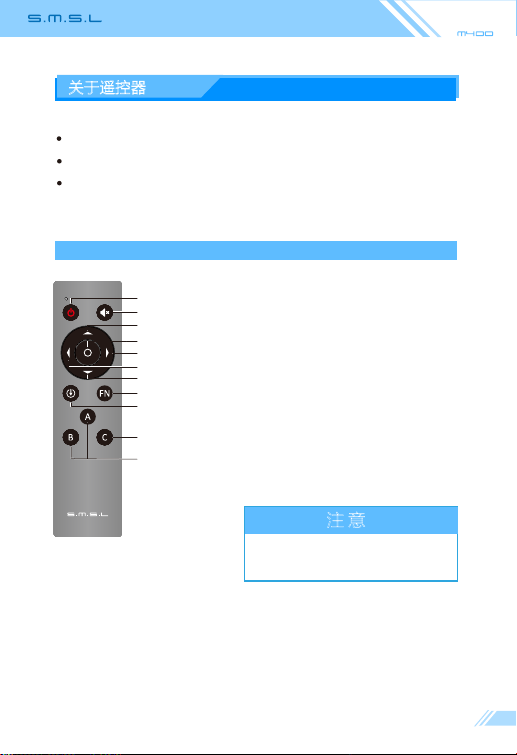

遥控器的使用
注 意
1. 遥控器请使用2节7号(AAA)电池
2. 第一次操作
M400 时，先按C键
无功能
开关机
静音
进入菜单/确认
进去二级菜单
音量减/向下
输入选择
切换至控制M400
蓝牙
关于遥控器
音量加/向上
如果遥控器距离本机很近时操作仍无效，请用新电池更换。
如果要长时间不使用遥控器，请取出遥控器的电池。
按照电池处置的地方性法规处置废旧电池。
返回

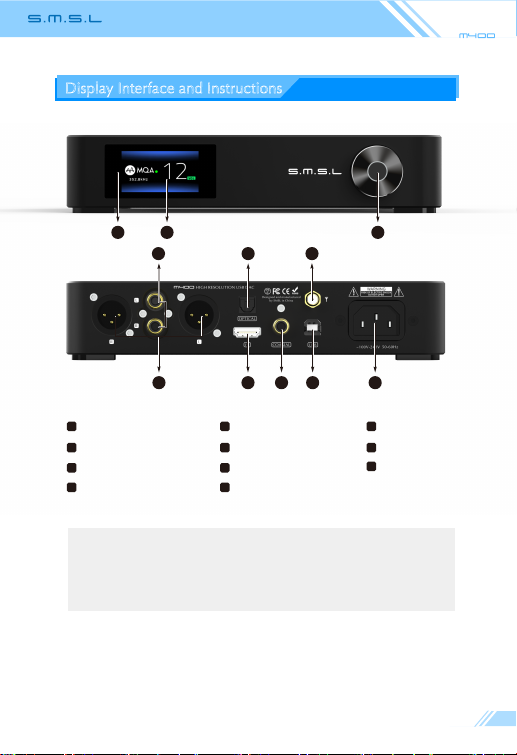

部件介绍
*注：功能旋钮
1、 旋钮：音量加减，菜单切换，功能选择
2、 按键：短按，进入菜单，确认
长按，退出菜单，开关机
光纤输入 单端线路输出
5 6
同轴输入
9
7I2S接口平衡线路输出 8
功能旋钮 红外接收窗显示屏
蓝牙天线
1 2 3
4
USB输入 电源输入
1110
123
456
1087 9 11

操作说明

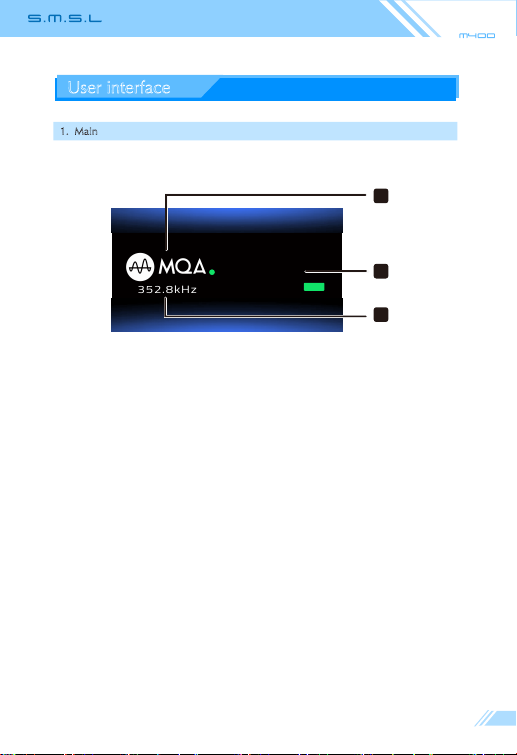

1. 主界面
1、输入源
2、音量显示
3、音频显示格式/采样率
2
1
3
12 VOL
352.8kHz

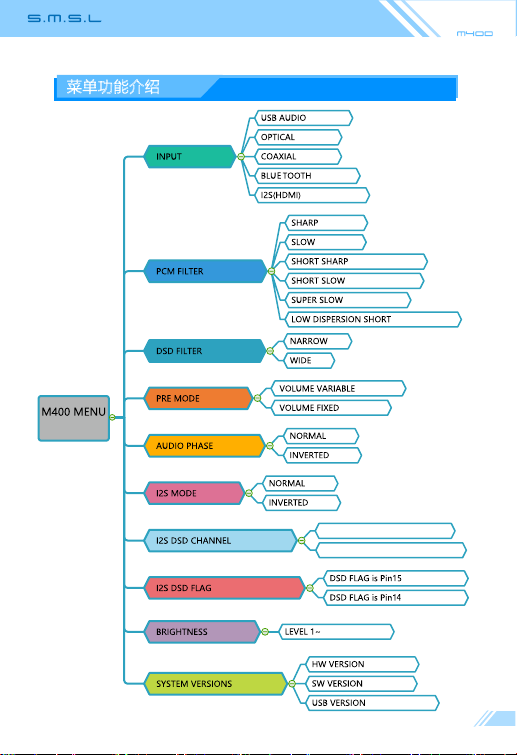

菜单功能介绍
（输入方式）
（PCM滤波器）
（DSD滤波器）
（前级模式）
（音频相位）
（I2S模式）
（I2S DSD声道）
（I2S DSD标志位设置）
（亮度调节）
（系统版本）
（M400菜单）
（USB输入）
（光纤输入）
（同轴输入）
（蓝牙输入）
（I2S HDMI输入）
（快速滚降）
（慢速滚降）
（短延时快速滚降）
（短延时慢速滚降）
（超级慢速滚降）
（低分散短延时）
（窄）
（宽）
（音量固定）
（音量可变）
（正常）
（反向）
（正常）
（反向）
（DSD标志位为15Pin）
（DSD标志位为14Pin）
（亮度调节1-6）
（硬件版本）
（软件版本）
（USB固件版本）
6
DSDL=PCM DATA（DSD与PCM一致）
DSDL=PCM LRCK（DSD与PCM左右交换）

功能介绍
PCM FILTER (PCM滤波器)
SHARP（快速滚降）
SLOW（慢速滚降）
SHORT SHARP（短延时快速滚降）
SHORT SLOW （短延时慢速滚降）
SUPER SLOW（超级慢速滚降）
LOW DISPERSION SHORT（低分散短延时）
AUDIO PHASE (音频输出相位设置)
NORMAL (2+,3-) 正常模式（2+，3-）
INVERTED(2-,3+) 反向模式（2-，3+）
DSD FILTER(DSD滤波器设置）
NARROW 窄模式（DSD64/37kHz , DSD128/74kHz）
WIDE 宽模式（ DSD64/65kHz , DSD128/131kHz）
1 2-
3+
1 2+
3-
NORMAL INVERTED
PRE MODE(前级模式）
VOLUME FIXED （音量固定，播放DSD时声音直通）
VOLUME VARIABLE（音量可变）
注：DSD256的频率响应为238kHz，DSD512为476kHz。

功能介绍

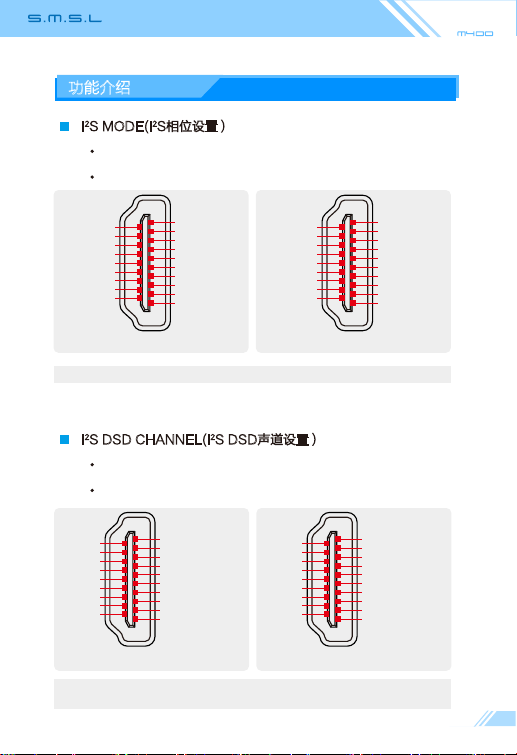

I2S MODE(I2S相位设置）
NORMAL 常规相位
INVERTED 反相
I2S DSD CHANNEL(I2S DSD声道设置）
DSDL=PCM DATA (DSD左声道和PCM的数据引脚共用)(默认)
DSDL=PCM LRCK (DSD左声道和PCM的LRCK引脚共用)
I2S BCK +
I2S BCK -
GND 21
18 19
GND
I2S MCLK +
I2S MCLK -
NC
MUTE
NC
I2S DATA +/DSD DATA R +
I2S DATA -/DSD DATA R -
I2S LRCLK +/DSD DATA L +
I2S LRCLK -/DSD DATA L -
GND
NC
DSD FLAG
NC
GND
GND
I2S DATA +/DSD DATA L +
I2S DATA -/DSD DATA L -
I2S LRCLK +/DSD DATA R +
I2S LRCLK -/DSD DATA R -
GND
NC
DSD FLAG
NC
GND
GND
I2S BCK +
I2S BCK -
GND
GND
I2S MCLK +
I2S MCLK -
NC
MUTE
NC
21
18 19
NORMAL
I2S DATA +
I2S DATA -
I2S LRCLK +
I2S LRCLK -
GND
NC
DSD FLAG
NC
GND
GND
GND
GND
I2S MCLK +
I2S MCLK -
NC
MUTE
NC
I2S BCK +
I2S BCK -
21
18 19
INVERTED
GND
GND
I2S MCLK +
I2S MCLK -
NC
MUTE
NC
I2S BCK +
I2S BCK -
I2S DATA -
I2S DATA +
I2S LRCLK -
I2S LRCLK +
GND
NC
DSD FLAG
NC
GND
GND
21
18 19
注: 在使用I2S接口播放DSD音频时, 如果发现左右声道不正确, 则可以使用这个选项
来纠正。
注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义.
DSDL=PCM DATA DSDL=PCM LRCK

I2S DSD FLAG（I2S DSD标志位设置）
DSD FLAG=PIN15 DSD标志位为15Pin
DSD FLAG=PIN14 DSD标志位为14Pin
功能介绍
蓝牙操作说明
连接: 将输入源切换至蓝牙，打开手机蓝牙功能，搜索 “SMSL HDBT”, 搜索
到后点击配对连接，当手机显示“已连接”则已连接成功。
重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不
会自动重新连接, 在这个时候, 短按遥控器上的蓝牙按键就可以重新连接.
清除配对: 长按遥控器“蓝牙控制”按键。在清除配对后，部分手机可能会出
现无法再搜索到"SMSL HDBT"，此时需要将手机保存的蓝牙设备"SMSL
HDBT"删除掉，然后再搜索配对。
恢复出厂设置
机器在未通电状态下，按住开机键再通电，直到显示屏显示文字之后，松开
按键。
DSD FLAG 14DSD FLAG 15
BRIGHTNESS(亮度调节)
LEVEL1-6
BRIGHTNESS
GND
I2S BCK +
I2S BCK -
GND
I2S MCLK +
I2S MCLK -
NC
MUTE
NC
I2S DATA +
I2S DATA -
GND
I2S LRCLK +
I2S LRCLK -
GND
NC
DSD FLAG
NC
GND
21
18 19
GND
I2S BCK +
I2S BCK -
GND
I2S MCLK +
I2S MCLK -
DSD FLAG
MUTE
NC
I2S DATA +
I2S DATA -
GND
I2S LRCLK +
I2S LRCLK -
GND
NC
NC
GND
21
18 19
NC

USER MANUAL

Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat
sources, vibration, dust, moisture, or cold..
Use the voltage specified on this unit Only. Using this unit with a higher voltage than
specified is dangerous and may cause fire , damage to this unit, or personal injury. Our
company will not be held responsible for any damage resulting from the use of this unit
with a voltage other than that specified.
Do not attempt to modify or fix this unit by yourself. Contact alesperson or customer
service when any service is needed. The cabinet should never be opened for any reason.
When not planning to use this unit for long periods of time (i.e. when going on vacation),
disconnect the power cable from the AC wall outlet.
Important note:
The product specifications and information mentioned in this manual are for reference
only. The content of this manual is subject to change without notice.
1.The Term of Service
Foshan Shuangmusanlin Technology Co., Ltd promises to offer good-quality products. If the
product is broken in 7 days after purchasing when you use it normally, you can choose to
send it back for return, replacement or repairing (only the product does not affect the
second sales can be returned ). Repairing for free in one year if you use it normally.
2.Date of purchase is in accordance with the date on invoice or receipt uesd by seller, and if
you buy it on line, you can show the screenshot of trade.
3.If an inappropriate usage causes the unit damaged, the warranty will be void. As below.
4.Sending it back to our company for repairing.
5.Contact your S.M.S.L Audio reseller for a return or replacement.
All damages by inappropriate use, including using it under non-normal working
environment or without following the instructions.
Dismantling, refitting, repairing by user in private.
Causing damage by using some fittings instead of the designative or accredited ones.
Cannot provide credible proof of purchase.
Safety Notes
Warranty Terms

Features
Support MQA decoding.
Flagship DAC chip AK4499, the audio industry's highest performance.
The THD+N is as low as 0.000068% (-123dB)!
When using A-weighted measurement, it is as low as 0.000058% (-124dB)！
Dynamic range up to 131dB!
USB uses the second XMOS XU216,support native DSD and 32bit 768kHz!
The clock system uses 2 ACCUSILICON ultra-low phase noise crystal oscillators.
Using ALTERA's high-speed CPLD to process the clock and reduce the JITTER.
Specially designed and enhanced power supply system provides ultra-low
noise power supply with output noise as low as 1.5uVrms!
The latest Bluetooth supports LDAC, APTX / HD, SBC, AAC and the industry's
highest specification 24bit / 192kHz UAT format!
Support LVDS level differential I2S reception (using HDMI interface), it can
accept the lowest jitter digital audio!
Users can update the system and USB firmware through the USB interface.
Using color LCD screen and newly developed user interface, full-function
remote control.
Use USA ti's opa1611, opa1612 top-level op amp.
Using lots of audiophile grade components, high precision, low temperature
drift and resistors and capacitor!

Specifications
Input .................................................. USB / Optical / Coaxial / I2S / Bluetooth
Output ........................................................................................ RCA /XLR
THD+N .........................................................................0.000068%(-123dB)
....................................................................... 0.000058%(-124dB) (A-WTD)
Dynamic range .................................................................. XLR 131dB
RCA 125dB
SNR ................................................................................................. 131dB
USB transmission ................................................................Asynchronization
USB compatibility ...........................Windows 7 / 8 / 8.1 / 10, Mac OSX、Linux
Bit depth ....................................USB / I2S 1bit，16 ~ 32bit
Optical / Coaxial 1bit，16 ~ 32bit
Sampling rate ..............................USB / I2S PCM 44.1 ~ 768kHz
DSD 2.8224 ~ 22.5792MHz
Optical / Coaxial PCM 44.1 ~ 192kHz
Bluetooth specification：
UAT .............................................24bit/192kHz (1200kbps/900kbps/600kbps)
LDAC ...............................................24bit/96kHz (990kbps/660kbps/330kbps)
aptX-HD ....................................................................24bit/48 kHz_576kbps
aptX .......................................................................16bit/44.1 kHz_352kbps
SBC ........................................................................16bit/44.1 kHz_328kbps
AAC ........................................................................16bit/44.1 kHz_320kbps
Power Consumption ..................................................................................5W
Standby power ................................................................................... <0.5W
Size .....................................................................220X215X43mm (WxHxD)
Weight ............................................................................................. 1.53kg
Note
Firmware and driver download:
http://www.smsl-audio.com/cn/download.asp

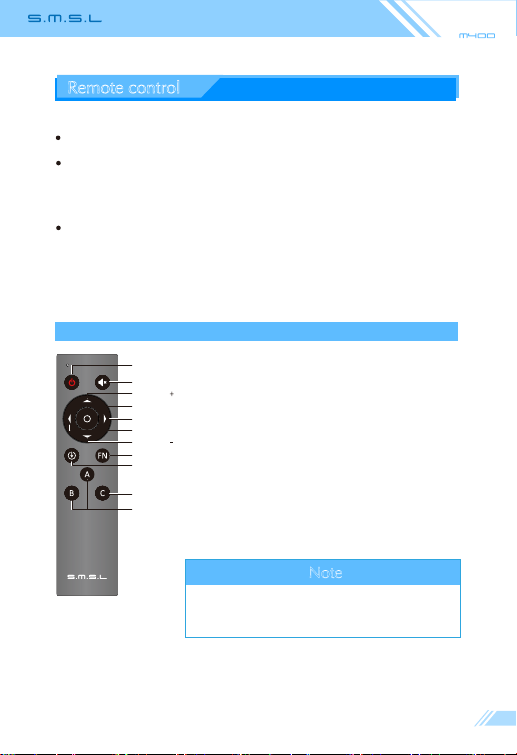

Operating the remote control
Note
1. This remote controller use 2 x R03/AAA batteries.
2. When you first operate M400, press the C key first.
Remote control
Install 2 x AAA batteries as instructions.
When using the remote control, point it toward the remote con-trol signal
receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place
obstructions between the main unit and the remote control.
The remote control might not work if the remote control signal receiver on the
unit is exposed to direct sunlight or bright light. If this occurs, try moving the unit.
Beware that use of this remote control could cause the unin-tentional operation of
other devices that can be controlled by infra.
Power ON/OFF
Input select
Bluetooth
MENU/OK
Next level menu
Return
Mute
Volume
/up
Volume /down
Switch to control M400
Invalid

Display Interface and Instructions
* Note: Knob
1. Konb: Volume/Menu up or down
2. Button: Press to Menu/Enter
Hold to Return or Power ON/OFF
Optical input RCA output
5 6
Coaxial input
9
7I2S input
Balanced output 8
Knob Remote windowDisplay
Bluetooth antenna
1 2 3
4
USB input AC IN
1110
123
456
1087 9 11

User interface
1. Main
1、Input source
3、Volume Level
4、Audio format / Sampling rate
2
1
3
12 VOL
352.8kHz

Instructions
6
DSDL=PCM DATA
DSDL=PCM LRCK

Instructions
PCM FILTER
SHARP
SLOW
SHORT SHARP
SHORT SLOW
SUPER SLOW
LOW DISPERSION SHORT
AUDIO PHASE
NORMAL (2+,3-)
INVERTED(2-,3+)
DSD FILTER
NARROW （DSD64/37kHz , DSD128/74kHz）
WIDE （DSD64/65kHz , DSD128/131kHz）
PRE MODE
VOLUME FIXED
VOLUME VARIABLE
DSD256 / 238KHz, DSD512 / 476KHz
1 2-
3+
1 2+
3-
NORMAL INVERTED
Note: The frequency respondse of DSD256 is 238kHz, DSD512 is 476kHz.
