Snowsport lt utility plow Setup guide

1
INSTALLATION AND
OPERATORS GUIDE
(Keep with vehicle for future reference)
1-800-689-6612
www.mysnowsport.com
FOR YOUR RECORDS
For warranty service call our Customer Service Department at 800-689-6612
(Located on decal on back of blade)
DATE PURCHASED:
WHERE PURCHASED:
SERIAL NUMBER:
If you  nd a part, or parts missing or defective, or if you’re having trouble installing your new
plow, please have serial number ready (found on decal on back of blade) and call the cus-
tomer service number 800-689-6612. It is recommended that you take the time to review all
the material in this manual, even if already familiar with the product, because often changes
are made without prior notice.
ATTENTION OWNERS AND OPERATORS:
SAVE THIS INSTALLATION / OPERATORS MANUAL. READ AND FOLLOW THE
OPERATING AND SNOW PLOWING PRACTICES. PLEASE HAVE SERIAL NUMBER
AVAILABLE (FOUND ON DECAL ON BLADE) IF CALLING FOR CUSTOMER SERVICE
ASSISTANCE.
by
R

2
Note: Prior to plow assembly, park
vehicle on level grade and install new
front plow mount receiver (sold sepa-
rately). Clearance under front or rear
receiver should measure between 8 to
14 inches above grade.
TOOLS NEEDED:
• Drill with 5/16” bit
• 9/16” socket w/ ratchet
• 3/4” box wrench (2)
• 9/16” box wrench (1)
• 7/16” box wrench (1)
• Allen wrench 3/16”
• Protective eyewear
1
2
a) Insert interceptor into
receiver – leg up. Secure with
pins. Hold push frame against
interceptor. Select 4 bolt hole
pattern that positions push
frame 6” – 8” above grade. If
lowest bolt pattern is too high,
remove interceptor and turn leg
down. Bolt push frame (4 bolts
1/2” x 4” w/  at washers and
lock nuts) to proper hole height
on interceptor – leave bolts
snug tight for now.
a) With bolts snug tight, level
push frame horizontally.
b) Check push frame for vertical
plumb. If plumb, tighten 4 bolts
now and go to step 3. If not plumb
– refer to shim procedure at left.
c) If push frame leans towards
front of vehicle, shim at top pair
of bolts. If push frame leans away
from front of vehicle, shim at bot-
tom pair of bolts.
WHEN SHIMMING IS COMPLETE – TIGHTEN ALL 4 BOLTS.
Interceptor can be installed with leg turned up or down as
needed for proper push frame clearance (shown turned up in
illustrations)
Push
frame
4 bolts
1/2” x 4”
8  at
washers,
4 lock
nuts
Push frame
clearance
6”-8”
Receiver
clearance
8-14”
b) Push set collar tight against
receiver – hold and tighten set
screw with 3/16” allen wrench.
Bubble level
6”-8” 6”-8”
Bubble level
TIP: In some
cases, clearance
under receiver
may be less
than 8 inches. If
so, plow will still
operate properly,
but ground
clearance will
be limited. Use
care on uneven
surfaces.
Shim here
Shim
here

3

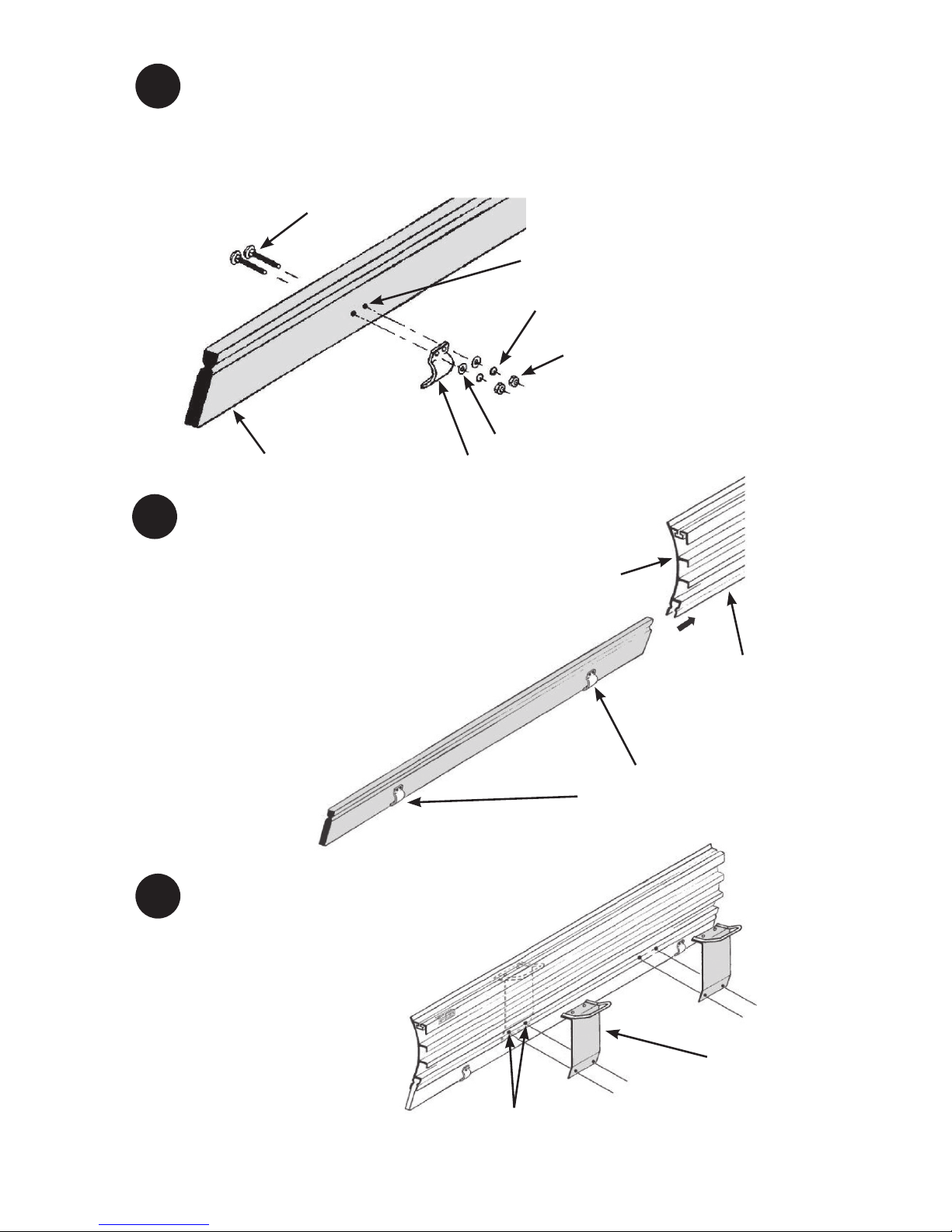

a) Each end of the rubber cutting edge has two factory marks (to
match with holes in skid bracket). Drill them out with 5/16” bit.
b) Mount skid bracket there. Tighten bolts until head sinks ush with
rubber surface. Repeat at other end.
TIP: When
mounted-skid
bracket should
align ush
with or slightly
above bottom
of rubber.
3
5
4
Aluminum
blade
Back side fo
blade
Skid brackets face back
side of aluminum blade
NOTE: Rubber should be
room temperature before
assembly
a) Locate factory marks
on back of blade. Place
slide hinge on blade and
align both lower holes
with marks on blade.
TIP: When mounted-slide hinges should measure about 22 ½” apart.
Factory marks for hole
locations on blade
Slide hinge
1/4” x 1-1/2”
bolt
Factory marked
hole locations
Lock washer
Nut
Rubber cutting
edge Skid bracket
a) Align groove on rubber with groove
in blade, so skid brackets face back of
blade.
b) Slide rubber into channel in bottom
of blade and center it. (See Illustration
in Number 5).
Flat washer

4
6
7

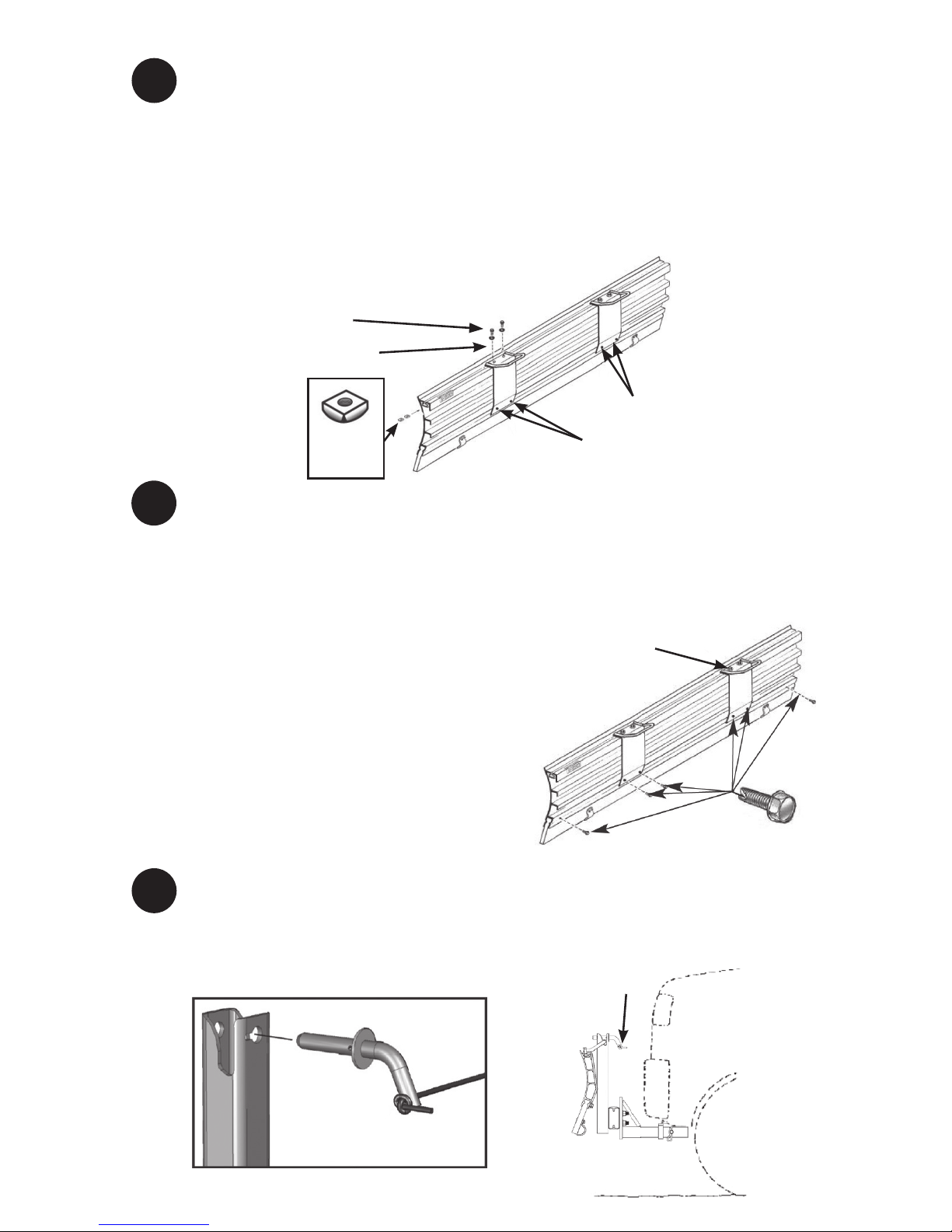

a) Insert 2 square nuts in channel at end of blade and slide them
over to line up with holes at top of slide hinge.
b) Insert bolts through holes in slide hinge and thread onto nuts
inside blade.
c) Make sure both lower holes in slide hinge are still in line with mark
on blade, then tighten 2 top bolts. Repeat at other end.
2 Square Nuts
Flat Side Up
10172
3/8” x 3/4” bolt
These holes in hinge line up w/
factory marks on blade (to set
hinges 22 ½” apart)
3/4” washer
a) First, with rubber centered on blade, use both lower holes in each
slide hinge as guide to drill 5/16” holes through rst layer of alumi-
num and partially into rubber. Then turn 3/8” x 1” self threading bolt
into each hole and tighten to secure each hinge.
b) Second, at factory
mark near each end of
blade, drill 5/16” hole
through rst layer of alu-
minum and partially into
rubber. Turn 3/8” x 1” self
threading bolt into hole
and tighten.
Slide hinge
2nd
1st
a) Hang blade assembly into retainer grooves on push frame.
b) Insert keyhole pins into holes on push frame.
8
Insert keyhole pin in hole, rotate pin just
enough to allow it through second hole
and rotate it back to its secure position.
Keyhole
pin
3/8 x 1” self
threading bolt
2nd

5

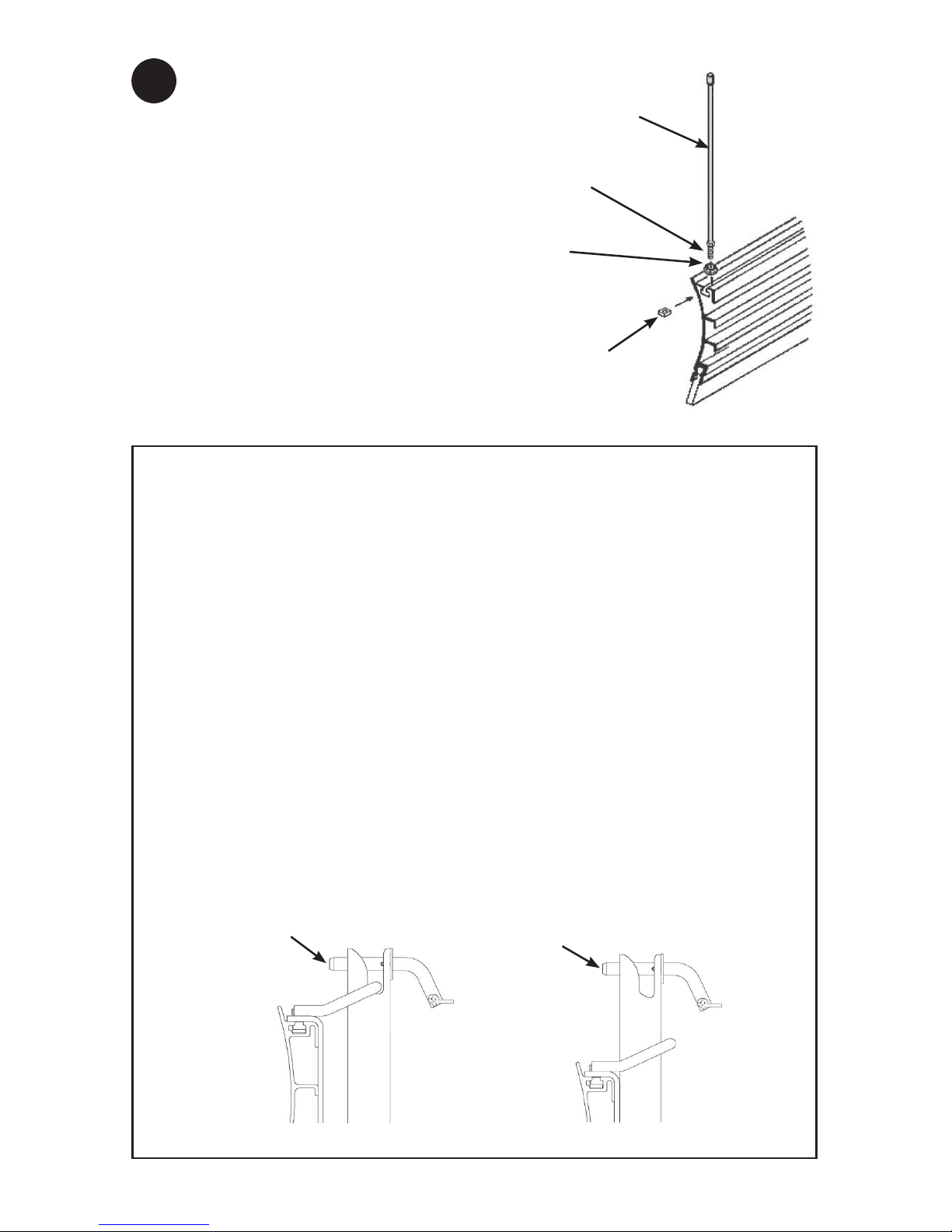

a) Turn hex jamb nut (ange
facing down) onto threaded
base of marker.
b) Insert square nut at side
up into blade channel.
c) Align marker with edge
of blade, turn base fully into
square nut and tighten jamb
nut. Repeat for marker at
other end.
9Blade marker
aligned with
edge of blade
Threaded base
on marker
Hex jamb
nut
Insert square
nut at side
up into chan-
nel on blade
1. TO LOWER FOR PUSHING SNOW:
Step behind and remove keyhole pin. Lift one side of blade out of re-
tainer until slide hinge ts over the push bar, then lower blade to ground.
Re-insert keyhole pin. Repeat same procedure for other side of blade.
2. TO PUSH SNOW:
Drive forward slowly – blade will engage for pushing. When push is n-
ished, driving in reverse disengages the blade until you are realigned for
next push. Repeat this procedure until job is nished.
3. TO STORE BLADE FOR TRANSPORTING:
Reverse procedure from Step 1 and re-insert keyhole pins.
4. TO STORE BLADE DURING OFF SEASON:
For maximum blade life, periodically retighten bolts and protect blade
from sun by storing it inside or covered.
OPERATING INSTRUCTIONS
Keyhole pins
secure blade
during trans-
porting
Keyhole pins
reinstalled to
secure blade
during plowing

6
Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
The SNOWSPORT® LT Utility Plow was designed to make moving snow convenient and easy by
following some simple tips. Always keep current with the snowfall. It’s easier to plow fresh snow.
From the start of the season push the snow far enough out to allow for future snowfalls. Avoid
overloading your equipment - push only enough snow with each pass to get the job done. To
start a pass, accelerate slowly - allowing for tire traction and blade to accumulate snow. As you
come to the end of a pass, reduce speed and apply brakes as needed. If snow is deep and/or
compacted you may need to go over it two or three times.
• If blade is kept in warm storage, set blade outside and allow to cool - this prevents snow from
freezing to blade when plowing.
• When transporting blade, secure it to hanger brackets with pins or locks
• Do not exceed 65 MPH when transporting plow
• Do not exceed 5 MPH when plowing
• Never pile snow on someone else’s property, on street or sidewalks, by re hydrants, mail
boxes, water drains or electrical boxes
• Check with local regulations before pushing snow
• Do not pile snow near handicapped or parking areas
• Plow snow during low-trafc hours - be cautious of pedestrians and vehicles
• Never pile snow where it obstructs visibility of trafc
• Remember – always exercise safety, courtesy, and common sense
• Use lowest transmission gear, on 4WD select low range if equipped
• Be aware of engine temperature - avoid overheating
• Follow vehicle manufacturers specications for plowing snow
Agri-Cover, Inc. extends the following limited warranty on its SNOWSPORT® LT Utility Plow to the original retail purchaser of any
SNOWSPORT®LT Utility Plow:
Agri-Cover, Inc. warrants its SNOWSPORT® LT Utility Plow to be free from defects in material and workmanship under normal
use for one (1) year from date of manufacture unless accompanied by proof of purchase and separately warrants only the Rub-
ber Blade Portion of the
SNOWSPORT® LT Utility Plow to be free from defects in material and workmanship under normal use for three (3) years from
date of manufacture unless accompanied by proof of purchase.
ANY IMPLIED WARRANTY APPLICABLE TO THE SNOWSPORT®LT UTILITY PLOW IS LIMITED IN DURATION TO ONE
(1) YEAR FROM THE DATE OF MANUFACTURE UNLESS ACCOMPANIED BY PROOF OF PURCHASE AND ANY IMPLIED
WARRANTY APPLICABLE ONLY TO THE RUBBER BLADE PORTION OF THE SNOWSPORT®LT UTILITY PLOW IS LIMITED
IN DURATION TO THREE (3) YEARS FROM THE DATE OF MANUFACTURE UNLESS ACCOMPANIED BY PROOF OF
PURCHASE. Agri-Cover’s sole obligation under this warranty or any implied warranty is limited to the repair or replacement at
its option, of defective parts only. No labor or service allowance is given or implied. IN NO EVENT SHALL AGRI-COVER, INC.
BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, OR SPECIAL DAMAGES. Some states do not allow limitations on how long
an implied warranty lasts or exclusions of incidental or consequential damages, so the above limitations and exclusions may not
apply to you.
For warranty performance call our Customer Service Department at 800-689-6612 to determine if only a replacement part is
needed or if the product needs to be returned for inspection and repair. Goods to be returned must have a pre-authorized RA #
(Returned Authorization Number) – obtained by calling the number above. Mark the number on the package and ship it freight
prepaid to address below. Agri-Cover will pay freight to return goods to sender.
This limited warranty does not cover any failure due to abuse, misuse, alteration, neglect, improper assembly or installation, or
improper maintenance. This limited warranty gives you specic legal rights and you may have other rights which vary from state
to state.
BASIC SNOWPLOWING PRACTICES AND TIPS
MANUFACTURER’S LIMITED WARRANTY
©2016 AGRI-COVER, INC. ALL RIGHTS RESERVED.
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
800-689-6612 • 8:00 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
• California Proposition 65: This product contains or emits chemicals known to the state of
California to cause cancer, birth defects, and other reproductive harm

7
FOR YOUR RECORDS
(situé sur la décalcomanie au dos de la lame)
DATE D’ACHAT:
LIEU D’ACHAT:
NUMÉRO DE SÉRIE:
GUIDE D’INSTALLATION
ET D’UTILISATION
1-800-689-6612
www.mysnowsport.com
Si vous trouvez une pièce, ou des pièces manquantes ou défectueuses, ou si vous rencontrez
des problèmes pour installer votre nouveau chasse-neige, s’il vous plaît ayez le numéro de série
prêt (qui se trouve sur la décalcomanie sur le dos de la lame) et appelez le numéro du service à la
clientèle 800-689-6612. Il est recommandé que vous preniez le temps d’examiner tout le matériel
dans ce manuel, même si vous êtes déjà familier avec le produit, parce que souvent des modi -
cations sont apportées sans préavis.
ATTENTION PROPRIÉTAIRES ET OPÉRATEURS:
CONSERVEZ CE MANUEL D’INSTALLATION / D’UTILISATION. LISEZ ET SUIVEZ LES MÉ-
THODES D’UTILISATION ET DE DÉNEIGEMENT. S’IL VOUS PLAÎT AYEZ LE NUMÉRO DE
SÉRIE DISPONIBLE (QUI SE TROUVE SUR LA DÉCALCOMANIE DE LA LAME) SI VOUS
APPELEZ L’ASSISTANT DU SERVICE À LA CLIENTÈLE.
(gardez-le avec la véhicule pour référence future)
Pour le service de garantie appeler notre Service à la clientèle au [phone]
by
R

8
2
Remarque: Avant d’assembler le
chasse-neige, stationnez le véhicule
sur une surface plane et de niveau.
Mesurez l’espace sous le réceptacle
5.8cm d’attelage arrière, pour de meil-
leurs résultats vous devez avoir entre
20.32cm et 35.56cm au dessus du sol.
OUTILS NÉCESSAIRES:
• Perceuse avec une mèche 5/16’’
• Douille 9/16’’ avec clé à cliquet
• Clé fermé 3/4’’
• Clé fermé 9/16”
• Clé fermé 7/16’’
• Clé Allen 3/16”
• Des lunettes de protection
L’intercepteur peut être installé avec la patte vers le haut ou vers le bas au be-
soin pour avoir le dégagement adéquat avec le cadre de poussée (représenté
tourné vers le haut sur l’illustration.)
Cadre de
poussée
Dégagement du
réceptacle
20.32cm – 35.56cm
Dégagement du
Cadre de poussée
20.32cm – 25.4cm
4 Boulons
½ “x 4”, 8
rondelles
plates, 4
contre-
écrous
a) Insérez l’intercepteur dans le réceptacle-
la patte vers le haut. Fixez avec les goujons
(l’intercepteur à plusieurs choix de trous pour
donner de l’espace lorsque tournez la lame
à angle. Maintenez le cadre de poussée
contre l’intercepteur. Choisissez le modèle de
trous à quatre boulons qui place le cadre de
poussée de 20.33 cm – 25.4 cm au dessus
du sol. Si le modèle de trous de boulons est
trop haut, enlevez l’intercepteur et tournez
la patte vers le bas. Boulonnez le cadre de
poussée (4 boulons 1/2’ x 4” W / plat ron-
delles et écrous) dans les trous appropriés
sur l’intercepteur- laissez les écrous serrés
fermement à la main pour l‘instant.
a) Avec les boulons serrés ferme-
ment, mettez le cadre de poussée à
niveau horizontalement.
20.32–25.4 cm 20.32–25.4 cm
b) Véri er cadre de poussée pour le niveau
vertical. Si il est d’aplomb, serrez les 4
boulons maintenant et passez à l’étape 3.
Si ce n’est pas d’aplomb - référez vous à la
procédure avec des cales à gauche.
c) Si le cadre de poussée penche vers
l’avant du véhicule, installez la cale à la
paire de boulons supérieure. Si le cadre de
poussée penche s’éloigne de l’avant du vé-
hicule, installez la cale à la paire de boulons
inférieurs.
Lorsque le calage est terminée - serrer les 4 vis.
b) Poussez le collet de butée contre
le réceptacle- maintenez et serrez
les vis de serrage avec une clé Allen
3/16’’.
1
2
CONSEIL: Dans
certains cas, une
autorisation en
vertu récepteur
peut être inférieur à
8 pouces. Si c’est
le cas, la charrue
va continuer
à fonctionner
correctement, mais
la garde au sol sera
limitée. Utilisez
des soins sur des
surfaces inégales.

9
CONSEILS:
Lorsque
installé le
support de
patin doit
s’aligner égal
ou légèrement
au dessus du
bas du caou-
tchouc.
4a) Aligner la rainure sur le caoutchouc
avec rainure de la lame, de sorte que
les supports de patin soient face à
l’arrière de la lame.
b) Glissez le caoutchouc dans le
canal au bas de la lame et le
centrez-le. (Voir l’illustration en
numéro 3).
LAME EN
ALUMINIUM
ARRIÈRE
DE LA
LAME
SUPPORTS DE PATIN FACE À
L’ARRIÈRE DE LA LAME EN
ALUMINIUM
REMARQUE: caoutchouc doit
être à la température ambiante
avant l’assemblage.
3
5a) Repérez les marques
faites à l’usine sur le dos de
la lame. Placer la charnière
à glissière sur la lame et
alignez les deux
trous inférieurs avec des
marques sur la lame.
CONSEIL: Quand elle sont montées- les charnières à glissière devrait
être écartées d’environ 57.15cm
MARQUES D’USINE POUR L’EMPLACEMENT
DES TROUS SUR LA LAME
CHARNIÈRE À
GLISSIÈRE
a) Chaque bout de la lame de coupe en caoutchouc a 2 marques à
l’usine (pour correspondre avec les trous dans les supports de patin).
Percez-les avec la mèche 5/16’’
b) Montez le support de patin à cet endroit. Serrez les boulons
jusqu’à ce que la tête s’enfonce au ras de la surface du caoutchouc.
Répétez la procédure à l’autre bout.
BOULON
1/4“ x 1-1/2”
Les EMPLACEMENTS
DES TROUS MARQUÉS
USINE
RONDELLE
DE BLOCAGE
ÉCROU
RONDELLE PLATE
SUPPORT DE PATIN
LAME DE COUPE
EN CAOUTCHOUC
3

10
GOUJONS EN TROU
DE SERRURES
4
a) Suspendez l’assemblage de la lame dans les rainures de retenue
sur le cadre de poussée.
b) Insérer les goujons dans les trous de serrure sur le cadre de pous-
sée.
8
IInsérez le goujon en forme de trou de serrure dans
le trou, tournez le juste assez pour lui permettre de
traverser le deuxième trou et retournez le en sens
inverse dans la position bloquée.
7a) Tout d’abord, avec le caoutchouc centré sur la lame, utiliser les
deux trous inférieurs dans chaque charnières comme guide pour
percer des trous 5/16 “à travers la première couche d’aluminium
et partiellement dans le caoutchouc. Puis vissez les vis 3/8” à auto
letage dans chaque trou et serrer pour xer chaque charnière.
b) En second lieu, à marque
d’usine près de chaque
extrémité de la lame, percer
un trou 5/16 “ à travers la
première couche d’aluminium
et partiellement dans le
caoutchouc. Vissez la vis 3/8
“à auto letage dans le trou
et serrer.
Charnière à
Glissière
Boulon 3/8 “x 1” à
Auto Filetage
2ème
2ème
1er
6a) Insérer les 2 écrous carrés dans le canal à la n de la lame et
glissez-les pour les aligner avec des trous en haut de la charnière à
glissière.
b) Insérer les boulons dans les trous de charnière à glissière et
vissez-les sur les écrous à l’intérieur de la lame.
c) Assurez-vous que les deux trous inférieurs de charnière à glis-
sière sont toujours en ligne avec les marques sur la lame, puis serrer
les 2 boulons supérieurs. Répéter
à l’autre extrémité.
2 écrous carrés
côté plat vers le
10172
Boulon 3/8” x 3/4”
Ces trous dans la charnière
s’alignent avec les marques
d’usine sur la lame (pour
espacer les charnières de
57.15cm l’une de l’autre)
Rondelle pour la charnière
à glissière 3/4”

11
5
a) Insérez l’écrou de mon-
tant (l’épaulement vers le
bas) dans la base leté du
repère.
b) Insérez l’écrou carré le
côté plat vers le haut dans
la cannelure de la lame.
c) Alignez le repère avec le
rebord de la lame, tournez
la base au complet sur
l’écrou carré et serrez
l’écrou de montant. Répé-
tez pour le repère de l’autre
bout.atother end.
9REPÈRE DE
LAME ALIGNÉ
AVEC LE
TRANCHANT
DE LA LAME
ENSEM-
BLE DE
REPÈRE
DE LAME
BASE FILETÉE
SUR LE RE-
PÈRE
ÉCROU DE
MONTANT
HEX.
INSÉREZ
L’ÉCROU CAR-
RÉ LE CÔTÉ
PLAT VERS LE
HAUT DANS LA
CANNELURE DE
LA LAME
1. Pour abaisser et pour pousser la neige:
Allez derrière la lame et retirer la goupille en trou de serrure. Soulever un côté
de la lame hors du support jusqu’à ce que la charnière à glissière s’adapte sur
le cadre de poussée, puis abaissez la lame au sol. Réinsérez le goujon en trou
de la serrure. Répétez la même procédure pour l’autre côté de la lame.
2. Pour pousser la neige:
Avancer lentement - lame vas s’engager pour pousser. Lorsque poussée est
terminée, aller de l’avant désengager de la lame jusqu’à ce que vous soyez
réaligné pour prochaine poussée. Répétez cette procédure jusqu’à ce que le
travail soit ni.
3. Pour placer la lame pour le transport:
inversez la procédure de l’étape 1 et réinsérez les goujons en trou de serrure.
4. Pour remiser la lame pendant la saison morte:
Pour une vie maximale de la lame, resserrez les boulons périodiquement et de
protégez la lame du soleil en la remisant à l’intérieur ou en la couvrant.
MODE D’EMPLOI
GOUJONS
EN FORME
DE TROU DE
SERRURE FIX-
ENT LA LAME
DURANT LE
TRANSPORT
GOUJONS
EN FORME
DE TROU DE
SERRURE RÉIN-
STALLÉS POUR
FIXER LA LAME
DURANT LE
DÉNEIGEMENT

12
Le chasse-neige SNOWSPORT® LT Utilitaire est conçu pour faire du nettoyage de la neige un travail pra-
tique et facile. En suivant ces méthodes simples, l’enlèvement de la neige peut être agréable et sécuritaire.
Toujours se tenir à jour avec les chutes de neige fraîche. Il est plus facile d’enlever la neige fraîche.. Dès le
début de la saison, poussez la neige assez loin pour permettre d’avoir de l’espace pour les chutes de neige
à venir. Évitez de surcharger votre équipement- poussez seulement assez de neige à chaque passage pour
faire le travail. Pour commencer un passage, accélérez lentement pour permettre la traction des pneus et à la
lame d’accumuler de la neige. Quand vous arrivez à la n du passage, décélérez et commencez à appliquer
les freins au besoin. Si la neige est profonde et / ou compactée vous pouvez avoir besoin de repasser deux
ou trois fois.
• Si la lame est entreposé à l’intérieur, sortez la lame dehors et laissez-la se refroidir – ceci empêche la neige
de geler sur la lame lors du déneigement.
• Lorsque vous transportez la lame, xez-la au châssis de support avec les goujons et goupilles.
• Ne pas dépasser 90 Kmh lorsque vous transportez le chasse-neige.
• Ne pas dépasser 8 Kmh lorsque vous déneigez.
• Ne jamais empiler la neige sur la propriété d’autrui, sur la rue ou sur les trottoirs, près des bouches
d’incendie, des boîtes aux lettres, des égouts pluviaux ou des boîtes électriques.
• Vérier avec les réglementations locales avant de pousser la neige.
• Ne pas empiler la neige à proximité des aires de stationnement ou des rampes pour les personnes
handicapées.
• Faites le déneigement durant les heures de la faible circulation –portez attention aux piétons, aux animaux
domestiques et aux véhicules.
• Ne jamais empiler la neige la où elle peut obstruer la visibilité pour la circulation.
• Rappelez-vous - faites preuve de bon sens, de sécurité, et de courtoisie
• Choisissez la plus basse vitesse, sur 4RM si vous en êtes équipé.
• Regardez jauge de chaleur du moteur et évitez la surchauffe.
• Suivre les spécications des constructeurs du véhicule concernant les chasse-neiges.
©2016 AGRI-COVER, INC. ALL RIGHTS RESERVED.
Agri-Cover, Inc offre la garantie limitée suivante sur son chasse-neige utilitaire SNOWSPORT® LT à l’acheteur original au détail
d’un chasse-neige utilitaire SNOWSPORT® LT:
Agri-Cover, Inc garantie son chasse-neige utilitaire SNOWSPORT® LT d’être exempt de vices de matériaux et de fabrication sous
une utilisation normale, pendant un (1) an à compter de la date de fabrication moins d’être accompagné d’une preuve d’achat et
garantie séparément seulement la partie de lame en caoutchouc du chasse-neige utilitaire SNOWSPORT® LT d’être exempt de
vices de matériaux et de fabrication sous une utilisation normale pendant trois (3) ans à compter de la date de fabrication moins
d’être accompagné d’une preuve d’achat.
TOUTE GARANTIE IMPLICITE APPLICABLE AU CHASSE-NEIGE UTILITAIRE SNOWSPORT®LT EST LIMITÉE À LA DURÉE
DE UN (1) AN À PARTIR DE LA DATE DE FABRICATION À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE PREUVE D’ACHAT ET
TOUTE GARANTIE IMPLICITE APPLICABLE SEULEMENT À LA PARTIE DE LA LAME EN CAOUTCHOUC DU CHASSE-
NEIGE UTILITAIRE SNOWSPORT®LT EST LIMITÉE À UNE DURÉE DE (3) ANS À COMPTER DE LA DATE DE FABRICATION
À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE PREUVE D’ACHAT. La seule obligation d’Agri-Cover, Inc en vertu de cette garantie
ou de toute garantie implicite est limitée à la réparation ou au remplacement à sa discrétion, des pièces défectueuses. Pas
d’allocation de frais de travail ou de service est donnée ou implicite. EN AUCUN CAS AGRI-SOL, INC NE SERA RESPON-
SABLE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPÉCIAUX. Certains états ne permettent pas de limitations sur
la durée d’une garantie implicite ou l’exclusion des dommages fortuits ou consécutifs, de sorte que les limitations ci-dessus et
exclusions peuvent ne pas s’appliquer à vous.
Pour exécuter la garantie, appelez notre Service à la clientèle au 800-689-6612 an de déterminer si une partie seulement de
remplacement est nécessaire ou si le produit doit être retourné pour inspection et réparation. Les marchandises qui doivent
être retournées doivent avoir un #RA préautorisé (Numéro d’autorisation de retour) - obtenu en appelant le numéro ci-dessus.
Marquez le numéro reçu sur l’emballage et expédiez-le port payé à l’adresse ci-dessous. Agri-Cover payera le fret de retour de
la marchandise à l’expéditeur.
Cette garantie limitée ne couvre pas toutes défaillances dues à une mauvaise utilisation, altération, une négligence, un mauvais
montage ou installation, ou un mauvais entretien. Cette garantie limitée vous donne des droits légaux spéciques et vous pou-
vez avoir d’autres droits qui varient d’État à État.
LES MÉTHODES DE BASE POUR DÉNEIGER ET CONSEILS
GARANTIE LIMITÉE DU FABRICANT
Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
800-689-6612 • 8:00 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
PN 80787_C 083116
