Snowsport 180 utility plow Setup guide

INSTALLATION AND
OPERATORS GUIDE
(Keep with vehicle for future reference)
by
R
1-800-689-6612
www.mysnowsport.com
FOR YOUR RECORDS
For warranty service call our Customer Service Department at 800-689-6612
(Located on decal on back of blade)
DATE PURCHASED:
WHERE PURCHASED:
SERIAL NUMBER:
If you  nd a part, or parts missing or defective, or if you’re having trouble installing your new
plow, please have serial number ready (found on decal on back of blade) and call the cus-
tomer service number 800-689-6612. It is recommended that you take the time to review all
the material in this manual, even if already familiar with the product, because often changes
are made without prior notice.
ATTENTION OWNERS AND OPERATORS:
SAVE THIS INSTALLATION / OPERATORS MANUAL. READ AND FOLLOW THE
OPERATING AND SNOW PLOWING PRACTICES. PLEASE HAVE SERIAL NUMBER
AVAILABLE (FOUND ON DECAL ON BLADE) IF CALLING FOR CUSTOMER SERVICE
ASSISTANCE.

2
Note: Prior to plow assembly, park
vehicle on level grade. Measure
clearance under existing 2” rear re-
ceiver, for best results it should be 8
to 14 inches above grade.
a) Each end of the rubber cutting edge has two factory marks (to
match with holes in skid bracket). Drill them out with 5/16” bit.
b) Mount skid bracket there. Tighten bolts until head sinks ush with
rubber surface. Repeat at other end.
TIP: When mounted-skid bracket should align ush
with or slightly above bottom of rubber.
TOOLS NEEDED:
• Drill with 5/16” bit
• 9/16” socket w/ ratchet
• 3/4” box wrench (2)
• 7/16” wrench (1)
• Allen wrench 3/16”
• Protective eyewear
40795
1/4” x 1-1/2”
Bolt
Factory marked hole
locations
Lock washer
30623
Nut 30625
Flat washer 90212
Skid bracket 40799
Rubber cutting
edge
1

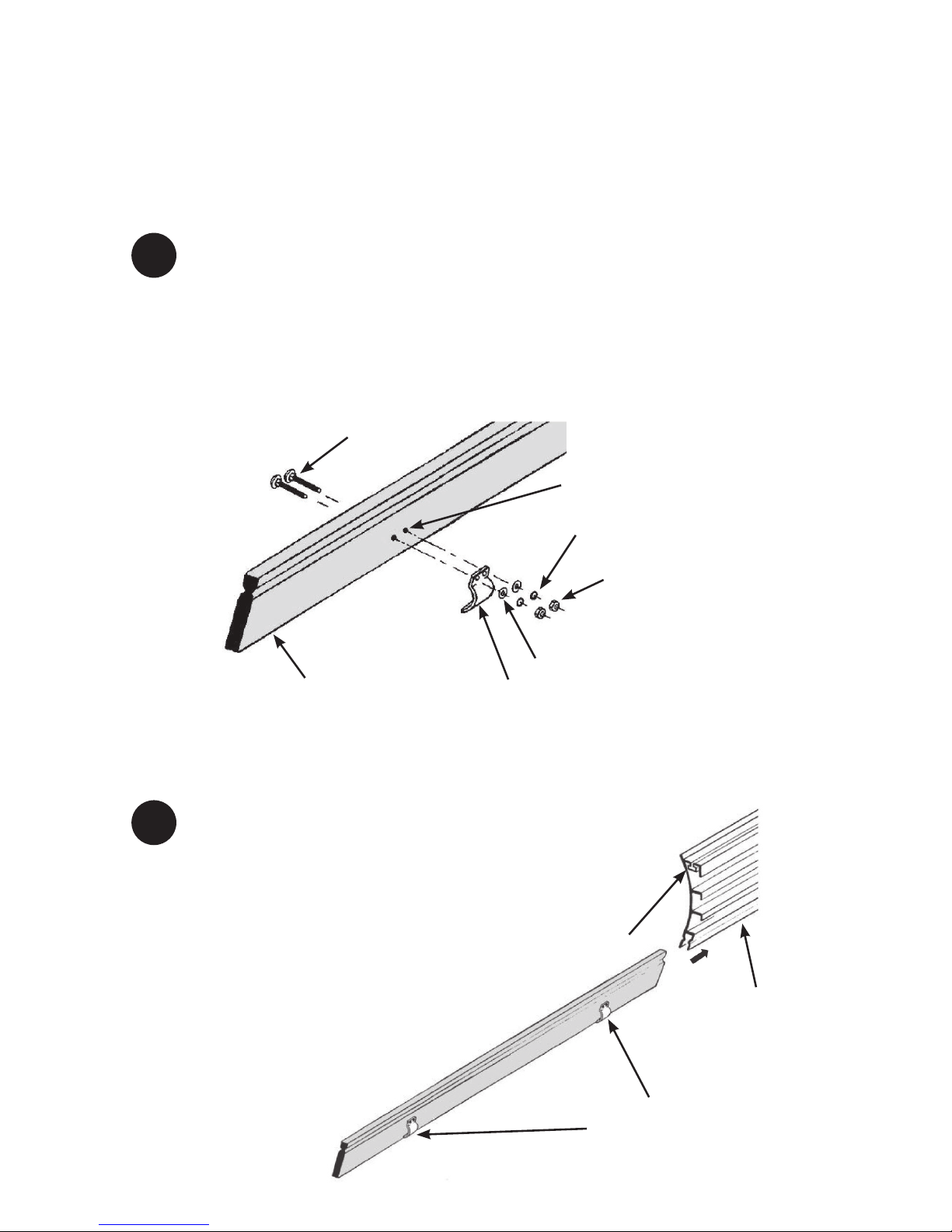

2a) Align groove on rubber with
groove in blade, so skid brackets
face back to blade.
b) Slide rubber into channel in
bottom of blade and center it. (See
Illustration in Number 3).
Aluminum
blade
Back side
of blade
Skid brackets face
back side of aluminum
blade
NOTE: Rubber should be
room temperature before
assembly

3
3
4
5

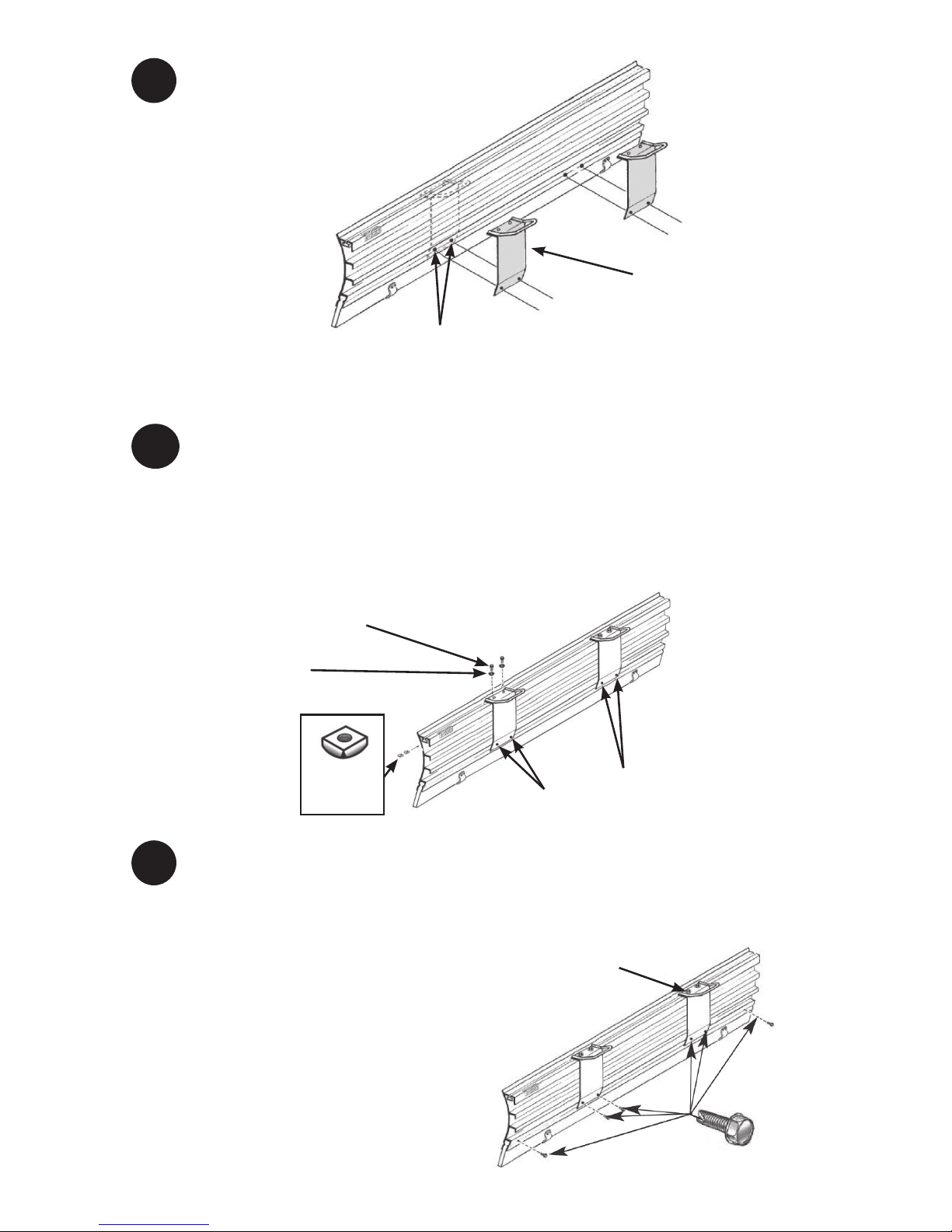

a) Locate factory marks
on back of blade. Place
slide hinge on blade and
align both lower holes
with marks on blade.
a) Insert 2 square nuts in channel at end of blade and slide them
over to line up with holes at top of slide hinge.
b) Insert bolts through holes in slide hinge and thread onto nuts
inside blade.
c) Make sure both lower holes in slide hinge are still in line with
mark on blade, then tighten 2 top bolts. Repeat at other end.
2 Square Nuts
Flat Side Up
10172
TIP: When mounted-slide hinges should measure about 14-1/2” apart.
Factory marks for hole
locations on blade
Slide hinge
40743
3/8” x 3/4”
Bolt 10183
These holes in hinge line up
w/ factory marks on blade
(to set hinges 14 ½” apart)
Washer
10185
a) First, with rubber centered on blade, use both lower holes in each
slide hinge as guide to drill 5/16” holes through rst layer of alumi-
num and partially into rubber. Then turn 3/8” thread cutting bolt into
each hole and tighten to secure each hinge.
b) Second, at factory
mark near each end of
blade, drill 5/16” hole
through rst layer of alu-
minum and partially into
rubber. Turn 3/8” thread
cutting bolt into hole and
tighten.
Slide hinge
3/8 x 1” self
threading bolt
2nd
2nd
1st

4

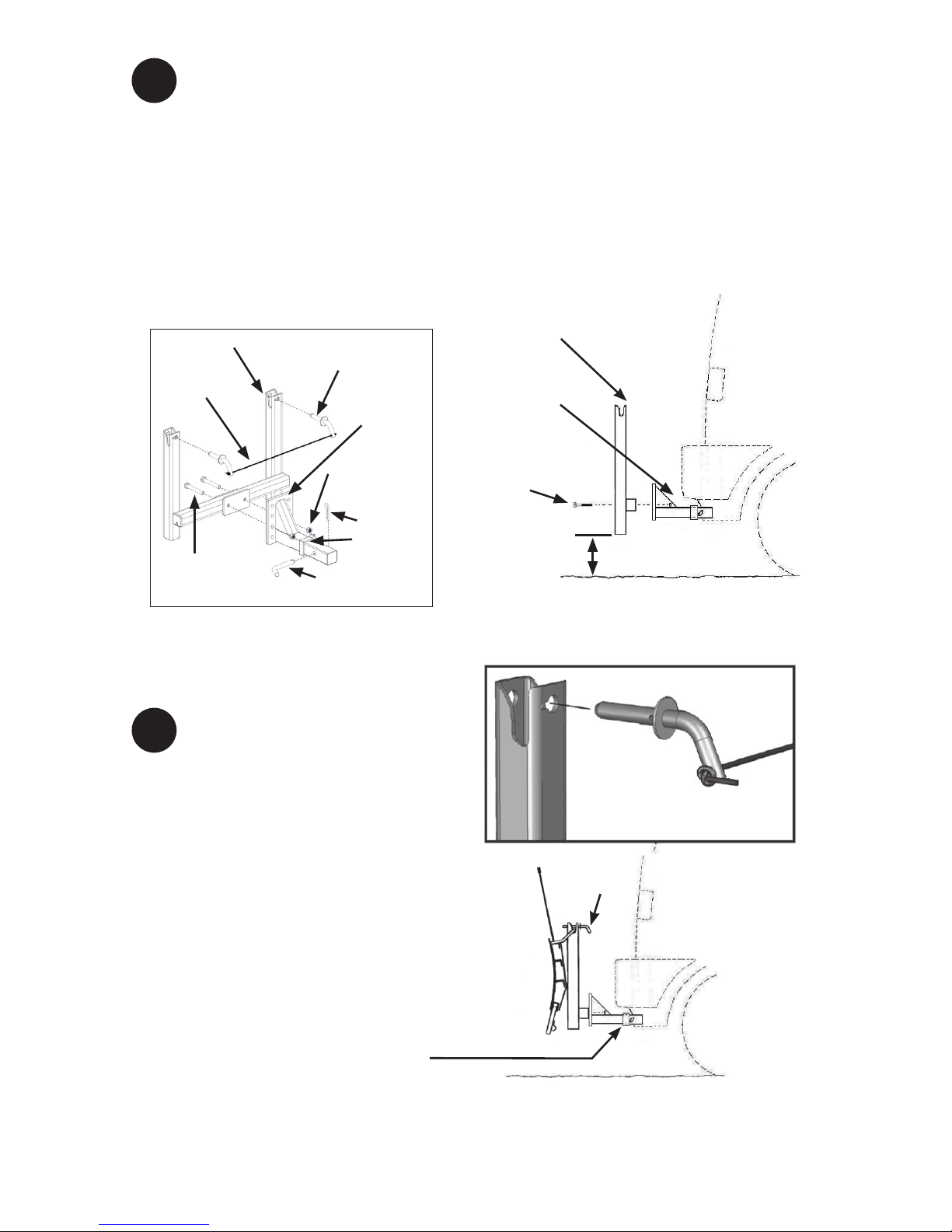

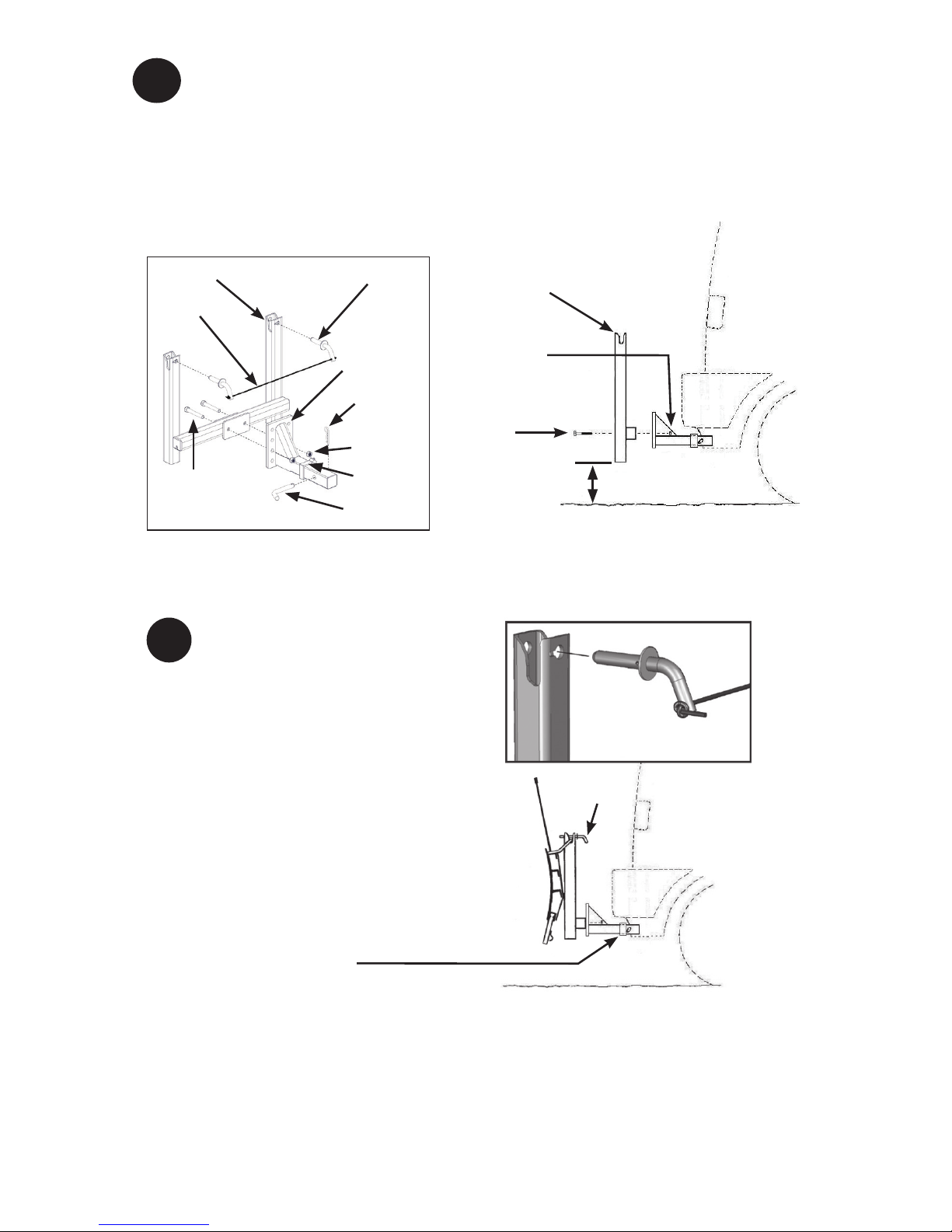

a) Insert interceptor into receiver-leg up- as shown in diagrams.
Insert pin through mount and hole in interceptor and lock tab.
b) Hold push frame up in line with pair of holes on interceptor, that
when bolted, will hold push frame 6 to 8 inches above grade. NOTE:
If lowest hole pattern is too high, then it is okay to turn interceptor leg
down.
c) Insert bolts, turn lock nuts on and tighten.
a) Hang blade assembly
into retainer grooves on
push frame.
b) Insert keyhole pins into
holes on push frame.
c) Push set collar up
against receiver-hold and
tighten set screw (3/16”
Allen wrench).
6
7
Keyhole
pin 30489
Bolt 30512
1/2 X 4” bolt w/
at washer
Lock nut w/
at washer
Interceptor
40650
Set collar
50616
Hitch pin
10597
Push frame
60351
Tether
cord
Hair pin
Push frame
Lock nuts w/
washers
Bolts 1/2
X 4” w/ at
washer
Mount push
frame between
6” to 8” above
grade
Insert keyhole pin in hole, rotate pin just
enough to allow it through second hole and
rotate it back to its secure position.
Keyhole
pin

5

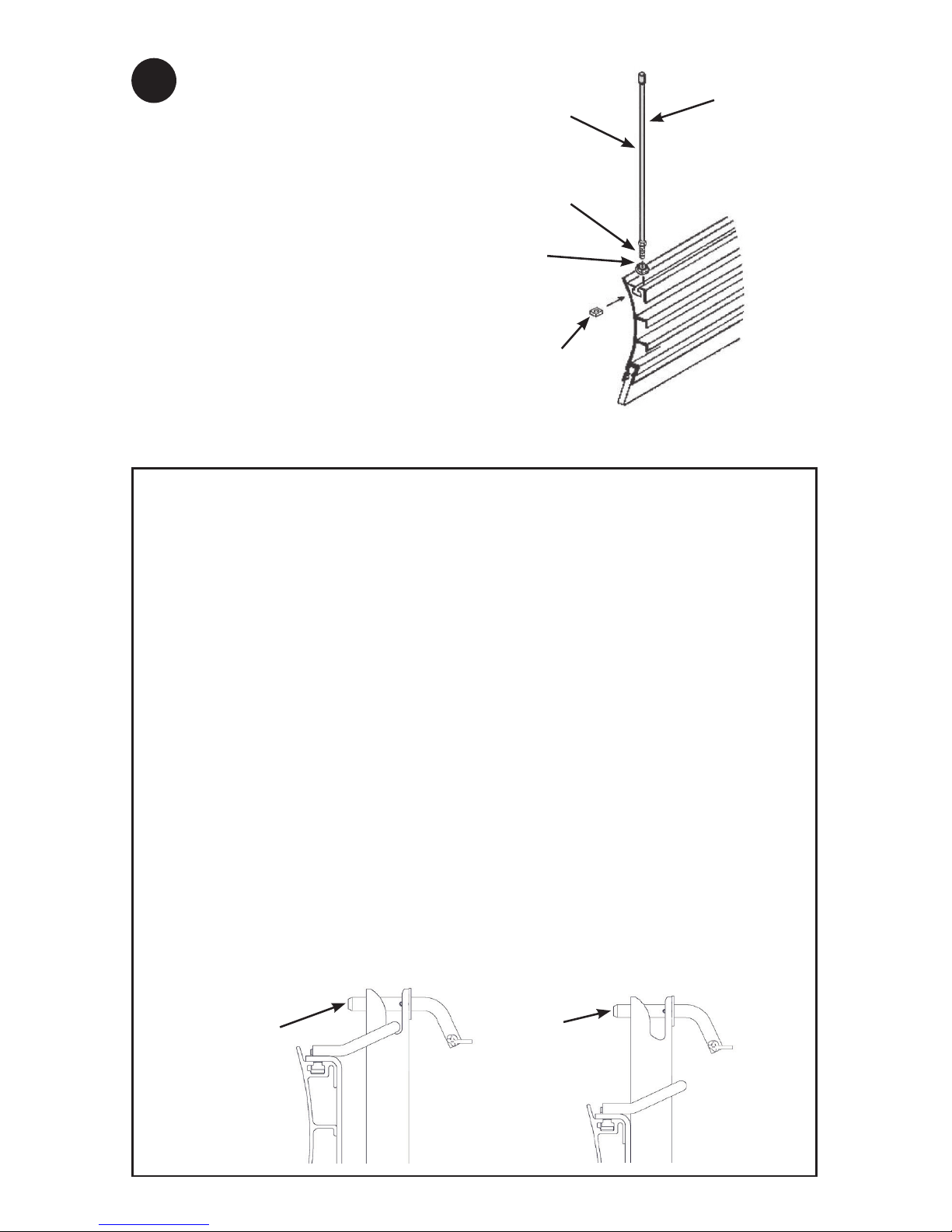

a) Turn hex jamb nut
(ange facing down) onto
threaded base of marker.
b) Insert square nut at
side up into blade channel.
c) Align marker with edge
of blade, turn base fully
into square nut and tighten
jamb nut. Repeat for
marker at other end.
8Blade marker
aligned with
edge of blade
Blade
marker kit
40685
Threaded base
on marker
Hex jamb
nut
Insert square
nut at side
up into chan-
nel on blade
1. TO LOWER FOR PUSHING SNOW:
Step behind and remove keyhole pin. Lift one side of blade out of re-
tainer until slide hinge ts over the push bar, then lower blade to ground.
Re-insert keyhole pin. Repeat same procedure for other side of blade.
2. TO PUSH SNOW:
Drive forward slowly – blade will engage for pushing. When push is n-
ished, driving in reverse disengages the blade until you are realigned for
next push. Repeat this procedure until job is nished.
3. TO STORE BLADE FOR TRANSPORTING:
Reverse procedure from Step 1 and re-insert keyhole pins.
4. TO STORE BLADE DURING OFF SEASON:
For maximum blade life, periodically retighten bolts and protect blade
from sun by storing it inside or covered.
OPERATING INSTRUCTIONS
Keyhole pins
secure blade
during trans-
porting
Keyhole pins
reinstalled to
secure blade
during plowing

Agri-Cover, Inc. extends the following limited warranty on its SNOWSPORT® 180 Utility Plow to the original retail purchaser of
any
SNOWSPORT® 180 Utility Plow plows purchased after April 1, 2010:
Agri-Cover, Inc. warrants its SNOWSPORT® 180 Utility Plow to be free from defects in material and workmanship under normal
use for one (1) year from date of manufacture unless accompanied by proof of purchase and separately warrants only the Rub-
ber Blade Portion of the
SNOWSPORT® 180 Utility Plow to be free from defects in material and workmanship under normal use for three (3) years from
date of manufacture unless accompanied by proof of purchase.
ANY IMPLIED WARRANTY APPLICABLE TO THE SNOWSPORT® 180 UTILITY PLOW PLOW IS LIMITED IN DURATION
TO ONE (1) YEAR FROM THE DATE OF MANUFACTURE UNLESS ACCOMPANIED BY PROOF OF PURCHASE AND ANY
IMPLIED WARRANTY APPLICABLE ONLY TO THE RUBBER BLADE PORTION OF THE SNOWSPORT® 180 UTILITY PLOW
PLOW IS LIMITED IN DURATION TO THREE (3) YEARS FROM THE DATE OF MANUFACTURE UNLESS ACCOMPANIED
BY PROOF OF PURCHASE. Agri-Cover’s sole obligation under this warranty or any implied warranty is limited to the repair
or replacement at its option, of defective parts only. No labor or service allowance is given or implied. IN NO EVENT SHALL
AGRI-COVER, INC. BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, OR SPECIAL DAMAGES. Some states do not allow
limitations on how long an implied warranty lasts or exclusions of incidental or consequential damages, so the above limitations
and exclusions may not apply to you.
For warranty performance call our Customer Service Department at 800-689-6612 to determine if only a replacement part is
needed or if the product needs to be returned for inspection and repair. Goods to be returned must have a pre-authorized RA #
(Returned Authorization Number) – obtained by calling the number above. Mark the number on the package and ship it freight
prepaid to address below. Agri-Cover will pay freight to return goods to sender.
This limited warranty does not cover any failure due to abuse, misuse, alteration, neglect, improper assembly or installation, or
improper maintenance. This limited warranty gives you specic legal rights and you may have other rights which vary from state
to state.
MANUFACTURER’S LIMITED WARRANTY
6
Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
800-689-6612 • 8:00 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
©2016 AGRI-COVER, INC. ALL RIGHTS RESERVED.
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
The SNOWSPORT® 180 Utility Plow was designed to make moving snow convenient and easy
by following some simple tips. Always keep current with the snowfall. It’s easier to plow fresh
snow. From the start of the season push the snow far enough out to allow for future snowfalls.
Avoid overloading your equipment - push only enough snow with each pass to get the job done.
To start a pass, accelerate slowly - allowing for tire traction and blade to accumulate snow. As
you come to the end of a pass, reduce speed and apply brakes as needed. If snow is deep and/
or compacted you may need to go over it two or three times.
• If blade is kept in warm storage, set blade outside and allow to cool - this prevents snow from
freezing to blade when plowing.
• When transporting blade, secure it to hanger brackets with pins or locks
• Do not exceed 65 MPH when transporting plow
• Do not exceed 5 MPH when plowing
• Never pile snow on someone else’s property, on street or sidewalks, by re hydrants, mail
boxes, water drains or electrical boxes
• Check with local regulations before pushing snow
• Do not pile snow near handicapped or parking areas
• Plow snow during low-trafc hours - be cautious of pedestrians and vehicles
• Never pile snow where it obstructs visibility of trafc
• Remember – always exercise safety, courtesy, and common sense
• Use lowest transmission gear, on 4WD select low range if equipped
• Be aware of engine temperature - avoid overheating
• Follow vehicle manufacturers specications for plowing snow
BASIC SNOWPLOWING PRACTICES AND TIPS
• California Proposition 65: This product contains or emits chemicals known to the state of
California to cause cancer, birth defects, and other reproductive harm

R
FOR YOUR RECORDS
(situé sur la décalcomanie au dos de la lame)
DATE D’ACHAT:
LIEU D’ACHAT:
NUMÉRO DE SÉRIE:
GUIDE D’INSTALLATION
ET D’UTILISATION
1-800-689-6612
www.mysnowsport.com
Si vous trouvez une pièce, ou des pièces manquantes ou défectueuses, ou si vous rencontrez
des problèmes pour installer votre nouveau chasse-neige, s’il vous plaît ayez le numéro de série
prêt (qui se trouve sur la décalcomanie sur le dos de la lame) et appelez le numéro du service à la
clientèle 800-689-6612. Il est recommandé que vous preniez le temps d’examiner tout le matériel
dans ce manuel, même si vous êtes déjà familier avec le produit, parce que souvent des modi -
cations sont apportées sans préavis.
ATTENTION PROPRIÉTAIRES ET OPÉRATEURS:
CONSERVEZ CE MANUEL D’INSTALLATION / D’UTILISATION. LISEZ ET SUIVEZ LES MÉ-
THODES D’UTILISATION ET DE DÉNEIGEMENT. S’IL VOUS PLAÎT AYEZ LE NUMÉRO DE
SÉRIE DISPONIBLE (QUI SE TROUVE SUR LA DÉCALCOMANIE DE LA LAME) SI VOUS AP-
PELEZ L’ASSISTANT DU SERVICE À LA CLIENTÈLE.
(gardez-le avec la véhicule pour référence future)
1
Pour le service de garantie appeler notre Service à la clientèle au 800 689-6612
by

2
Remarque: Avant d’assembler le chasse-
neige, stationnez le véhicule sur une sur-
face plane et de niveau. Mesurez l’espace
sous le réceptacle 5.8cm d’attelage
arrière, pour de meilleurs résultats vous
devez avoir entre 20.32cm et 35.56cm au
dessus du sol.
a) Chaque bout de la lame de coupe en caoutchouc a 2 marques à
l’usine (pour correspondre avec les trous dans les supports de patin).
Percez-les avec la mèche 5/16’’
b) Montez le support de patin à cet endroit. Serrez les boulons
jusqu’à ce que la tête s’enfonce au ras de la surface du caoutchouc.
Répétez la procédure à l’autre bout.
CONSEILS: Lorsque installé le support de patin doit s’aligner
égal ou légèrement au dessus du bas du caoutchouc.
OUTILS NÉCESSAIRES:
• Perceuse avec une mèche 5/16’’
• Douille 9/16’’ avec clé à cliquet
• Clé fermé ¾’’
• Clé 7/16’’
• Clé Allen 3/16 “
• Des lunettes de protection
40795
BOULON
1/4“ x 1-1/2”
LES EMPLACEMENTS DES
TROUS MARQUÉS USINE
RONDELLE DE
BLOCAGE 30623
ÉCROU 30625
RONDELLE PLATE 90212
SUPPORT DE PATIN 40799
LAME DE COUPE
EN CAOUTCHOUC
1
2a) Aligner la rainure sur le caoutchouc
avec rainure de la lame, de sorte que
les supports de patin soient face à
l’arrière de la lame.
b) Glissez le caoutchouc dans le
canal au bas de la lame et le
centrez-le. (Voir l’illustration en
numéro 3).
LAME EN
ALUMINIUM
ARRIÈRE DE
LA LAME
SUPPORTS DE PATIN FACE
À L’ARRIÈRE DE LA LAME
EN ALUMINIUM
REMARQUE: caoutchouc doit
être à la température ambiante
avant l’assemblage.

3
3
4
5
a) Repérez les marques faites
à l’usine sur le dos de la lame.
Placer la charnière à glissière
sur la lame et alignez les deux
trous inférieurs avec des
marques sur la lame.
a) Insérer les 2 écrous carrés dans le canal à la n de la lame et
glissez-les pour les aligner avec des trous en haut de la charnière à
glissière.
b) Insérer les boulons dans les trous de charnière à glissière et
vissez-les sur les écrous à l’intérieur de la lame.
c) Assurez-vous que les deux trous inférieurs de charnière à glis-
sière sont toujours en ligne avec les marques sur la lame, puis serrer
les 2 boulons supérieurs. Répéter à l’autre extrémité.
2 écrous car-
rés côté plat
vers le 10172
CONSEIL: Quand elle sont montées- les charnières à glissière
devrait être écartées d’environ 36.83cm
MARQUES D’USINE POUR L’EMPLACEMENT
DES TROUS SUR LA LAME
CHARNIÈRE À
GLISSIÈRE 40743
Boulon 3/8” x 3/4”
10183
Ces trous dans la charnière
s’alignent avec les marques
d’usine sur la lame (pour espacer
les charnières de 36.83cm l’une
de l’autre)
Rondelle pour la
charnière à glissière
10185
a) Tout d’abord, avec le caoutchouc centré sur la lame, utiliser les
deux trous inférieurs dans chaque charnières comme guide pour
percer des trous 5/16 “à travers la première couche d’aluminium
et partiellement dans le caoutchouc. Puis vissez les vis 3/8” à auto
letage dans chaque trou et serrer pour xer chaque charnière.
b) En second lieu, à marque
d’usine près de chaque ex-
trémité de la lame, percer un
trou 5/16 “ à travers la première
couche d’aluminium et partiel-
lement dans le caoutchouc.
Vissez la vis 3/8 “à auto letage
dans le trou et serrer.
Charnière à
Glissière
Boulon 3/8 “x 1”
à Auto Filetage
2ème
2ème
1er

4
a) Introduire l’intercepteur dans le support du chasse-neige -la patte
vers le haut- comme indiqué dans les schémas. Insérer la goupille à
travers le support et le trou dans l’intercepteur et le loquet.
b) Tenir le cadre de poussée soulevé en ligne avec une paire de
trous sur l’intercepteur, de telle manière que lorsque boulonné,
tiendra cadre de poussée de 6 à 8 pouces au-dessus du sol. RE-
MARQUE: Si la conguration des trous les plus bas est trop haute,
alors il est correct de mettre la patte de l’intercepteur vers le bas.
c) Insérer les boulons, vissez les écrous et serrer.
a) Suspendez l’assemblage
de la lame dans les rainures
de retenue sur le cadre de
poussée.
b) Insérer les goujons dans
les trous de serrure sur le
cadre de poussée.
c) poussez le collet de
butée contre le réceptacle –
maintenez le et serrez la vis
pression (clé Allen 3/16’’)
6
7
GOUJON EN
TROU DE
SERRURE
30489
BOULON 1/2 “X
4” A / RONDELLE
PLATE 30512
CONTRE-ÉCROU
A / RONDELLE
PLATE
INTERCEPTEUR
40650
COLLIER DE
SERRAGE
50616
GOUJON GOUPILLE
10597
CADRE DE POUSSÉE
60351
CORDON
D’ATTACHE
GOUPILLE
CADRE DE POUSSÉE
CONTRE-
ÉCROU A / RON-
DELLE PLATE
BOULON 1/2
“X 4” A / RON-
DELLE PLATE
SUPPORT DE
CADRE DE
POUSSÉE DE
15.24 – 20.32cm
AU-DESSUS
DU SOL
IInsérez le goujon en forme de trou de serrure dans
le trou, tournez le juste assez pour lui permettre de
traverser le deuxième trou et retournez le en sens
inverse dans la position bloquée.
GOUJONS EN TROU
DE SERRURES

5
a) Insérez l’écrou de mon-
tant (l’épaulement vers le
bas) dans la base leté du
repère.
b) Insérez l’écrou carré le
côté plat vers le haut dans
la cannelure de la lame.
c) Alignez le repère avec
le rebord de la lame,
tournez la base au com-
plet sur l’écrou carré et
serrez l’écrou de montant.
Répétez pour le repère de
l’autre bout.atother end.
8REPÈRE DE
LAME ALIGNÉ
AVEC LE
TRANCHANT
DE LA LAME
ENSEMBLE
DE REPÈRE
DE LAME
40685
BASE FILETÉE
SUR LE RE-
PÈRE
ÉCROU DE
MONTANT
HEX.
INSÉREZ
L’ÉCROU CAR-
RÉ LE CÔTÉ
PLAT VERS LE
HAUT DANS LA
CANNELURE DE
LA LAME
1. Pour abaisser et pour pousser la neige:
Allez derrière la lame et retirer la goupille en trou de serrure. Soulever un côté
de la lame hors du support jusqu’à ce que la charnière à glissière s’adapte sur
le cadre de poussée, puis abaissez la lame au sol. Réinsérez le goujon en trou
de la serrure. Répétez la même procédure pour l’autre côté de la lame.
2. Pour pousser la neige:
Avancer lentement - lame vas s’engager pour pousser. Lorsque poussée est
terminée, aller de l’avant désengager de la lame jusqu’à ce que vous soyez
réaligné pour prochaine poussée. Répétez cette procédure jusqu’à ce que le
travail soit ni.
3. Pour placer la lame pour le transport:
inversez la procédure de l’étape 1 et réinsérez les goujons en trou de serrure.
Important: assurez-vous que lorsque la charrue est en mode de transport,
il ne couvre pas les véhicules feux de freinage
4. Pour remiser la lame pendant la saison morte:
Pour une vie maximale de la lame, resserrez les boulons périodiquement et de
protégez la lame du soleil en la remisant à l’intérieur ou en la couvrant.
MODE D’EMPLOI
GOUJONS
EN FORME
DE TROU DE
SERRURE FIX-
ENT LA LAME
DURANT LE
TRANSPORT
GOUJONS
EN FORME
DE TROU DE
SERRURE RÉIN-
STALLÉS POUR
FIXER LA LAME
DURANT LE
DÉNEIGEMENT

Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
Le chasse-neige SNOWSPORT ®180 Utilitaire est conçu pour faire du nettoyage de la neige un travail
pratique et facile. En suivant ces méthodes simples, l’enlèvement de la neige peut être agréable et sécuritaire.
Toujours se tenir à jour avec les chutes de neige fraîche. Il est plus facile d’enlever la neige fraîche.. Dès le
début de la saison, poussez la neige assez loin pour permettre d’avoir de l’espace pour les chutes de neige
à venir. Évitez de surcharger votre équipement- poussez seulement assez de neige à chaque passage pour
faire le travail. Pour commencer un passage, accélérez lentement pour permettre la traction des pneus et à la
lame d’accumuler de la neige. Quand vous arrivez à la n du passage, décélérez et commencez à appliquer
les freins au besoin. Si la neige est profonde et / ou compactée vous pouvez avoir besoin de repasser deux
ou trois fois.
• Si la lame est entreposé à l’intérieur, sortez la lame dehors et laissez-la se refroidir – ceci empêche la neige
de geler sur la lame lors du déneigement.
• Lorsque vous transportez la lame, xez-la au châssis de support avec les goujons et goupilles.
• Ne pas dépasser 90 Kmh lorsque vous transportez le chasse-neige.
• Ne pas dépasser 8 Kmh lorsque vous déneigez.
• Ne jamais empiler la neige sur la propriété d’autrui, sur la rue ou sur les trottoirs, près des bouches
d’incendie, des boîtes aux lettres, des égouts pluviaux ou des boîtes électriques.
• Vérier avec les réglementations locales avant de pousser la neige.
• Ne pas empiler la neige à proximité des aires de stationnement ou des rampes pour les personnes
handicapées.
• Faites le déneigement durant les heures de la faible circulation –portez attention aux piétons, aux animaux
domestiques et aux véhicules.
• Ne jamais empiler la neige la où elle peut obstruer la visibilité pour la circulation.
• Rappelez-vous - faites preuve de bon sens, de sécurité, et de courtoisie
• Choisissez la plus basse vitesse, sur 4RM si vous en êtes équipé.
• Regardez jauge de chaleur du moteur et évitez la surchauffe.
• Suivre les spécications des constructeurs du véhicule concernant les chasse-neiges.
Agri-Cover, Inc offre la garantie limitée suivante sur son chasse-neige utilitaire SNOWSPORT® 180 à l’acheteur original au détail
d’un chasse-neige utilitaire SNOWSPORT® 180 achetés après le 1er Avril, 2010:
Agri-Cover, Inc garantie son chasse-neige utilitaire SNOWSPORT® 180 d’être exempt de vices de matériaux et de fabrication
sous une utilisation normale, pendant un (1) an à compter de la date de fabrication moins d’être accompagné d’une preuve
d’achat et garantie séparément seulement la partie de lame en caoutchouc du chasse-neige utilitaire SNOWSPORT®180
d’être exempt de vices de matériaux et de fabrication sous une utilisation normale pendant trois (3) ans à compter de la date de
fabrication moins d’être accompagné d’une preuve d’achat.
TOUTE GARANTIE IMPLICITE APPLICABLE AU CHASSE-NEIGE UTILITAIRE SNOWSPORT® 180 EST LIMITÉE À LA DU-
RÉE DE UN (1) AN À PARTIR DE LA DATE DE FABRICATION À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE PREUVE D’ACHAT
ET TOUTE GARANTIE IMPLICITE APPLICABLE SEULEMENT À LA PARTIE DE LA LAME EN CAOUTCHOUC DU CHASSE-
NEIGE UTILITAIRE SNOWSPORT® 180 EST LIMITÉE À UNE DURÉE DE (3) ANS À COMPTER DE LA DATE DE FABRICA-
TION À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE PREUVE D’ACHAT. La seule obligation d’Agri-Cover, Inc en vertu de cette
garantie ou de toute garantie implicite est limitée à la réparation ou au remplacement à sa discrétion, des pièces défectueuses.
Pas d’allocation de frais de travail ou de service est donnée ou implicite. EN AUCUN CAS AGRI-SOL, INC NE SERA RESPON-
SABLE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPÉCIAUX. Certains états ne permettent pas de limitations sur
la durée d’une garantie implicite ou l’exclusion des dommages fortuits ou consécutifs, de sorte que les limitations ci-dessus et
exclusions peuvent ne pas s’appliquer à vous.
Pour exécuter la garantie appelez notre Service à la clientèle au 800-689-6612 an de déterminer si une partie seulement de
remplacement est nécessaire ou si le produit doit être retourné pour inspection et réparation. Les marchandises qui doivent
être retournées doivent avoir un #RA préautorisé (Numéro d’autorisation de retour) - obtenu en appelant le numéro ci-dessus.
Marquez le numéro reçu sur l’emballage et expédiez-le port payé à l’adresse ci-dessous. Agri-Cover payera le fret de retour de
la marchandise à l’expéditeur.
Cette garantie limitée ne couvre pas toutes défaillances dues à une mauvaise utilisation, altération, une négligence, un mauvais
montage ou installation, ou un mauvais entretien. Cette garantie limitée vous donne des droits légaux spéciques et vous pou-
vez avoir d’autres droits qui varient d’État à État.
LES MÉTHODES DE BASE POUR DÉNEIGER ET CONSEILS
GARANTIE LIMITÉE DU FABRICANT
800-689-6612 • 8:00 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
©2016 AGRI-COVER, INC. ALL RIGHTS RESERVED.
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
PN 50181_Q 083116
