Snowsport all terrain plow Setup guide

R
INSTALLATION AND
OPERATORS GUIDE
(Keep with vehicle for future reference)
by 1-800-689-6612
www.mysnowsport.com
FOR YOUR RECORDS
For warranty service call our Customer Service Department at [phone]
(Located on decal on back of blade)
DATE PURCHASED:
WHERE PURCHASED:
SERIAL NUMBER:
If you  nd a part, or parts missing or defective, or if you’re having trouble installing your new plow, please have
serial number ready (found on decal on back of blade) and call the customer service number 800-689-6612. It
is recommended that you take the time to review all the material in this manual, even if already familiar with the
product, because often changes are made without prior notice.
ATTENTION OWNERS AND OPERATORS:
SAVE THIS INSTALLATION / OPERATORS MANUAL. READ AND FOLLOW THE OPERATING AND SNOW
PLOWING PRACTICES. PLEASE HAVE SERIAL NUMBER AVAILABLE (FOUND ON DECAL ON BLADE) IF
CALLING FOR CUSTOMER SERVICE ASSISTANCE.

2
Note: Install plow mount onto
machine before assembling plow.

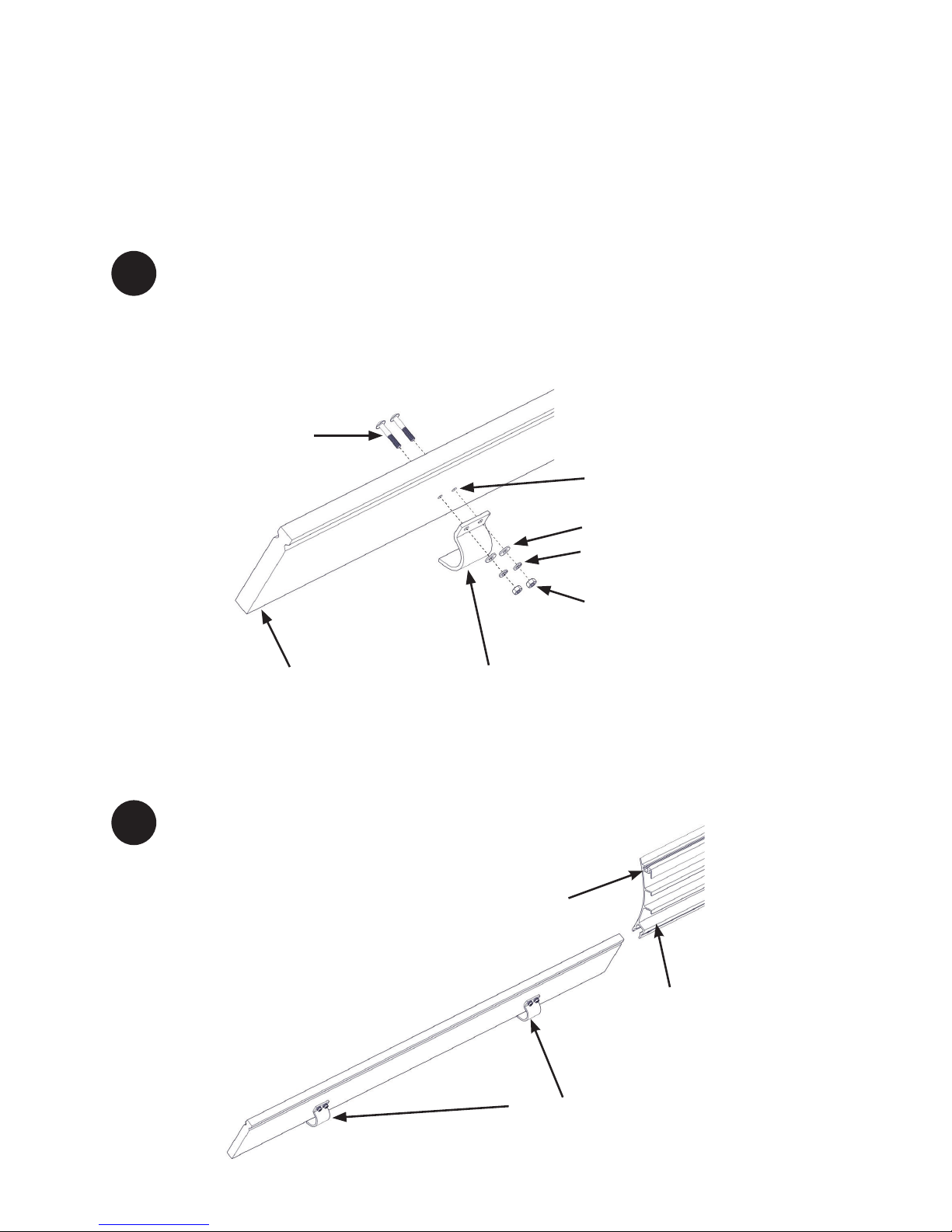

a) Each end of the rubber cutting edge has two factory marks (to
match with holes in skid bracket). Drill them out with 5/16” bit.
b) Mount skid bracket there. Tighten bolts until head sinks ush
with rubber surface. Repeat at other end.
TIP: When mounted - skid bracket should align
ush with or slightly above bottom of rubber.
TOOLS NEEDED:
• Power drill with 5/16”
drill bit
• 9/16” socket with ratchet
• 3/4” box wrench (2)
• 7/16” wrench (1)
• Protective eyewear
40795 1/4” x
1-1/2 Bolt
FACTORY MARKED
HOLE LOCATIONS
LOCK WASHER
30623
NUT 30625
FLAT WASHER 90212
SKID BRACKET 40799
RUBBER CUTTING
EDGE
1
2a) Align groove on rubber with groove in
blade, so skid brackets face back to blade.
b) Slide rubber into channel in bottom of
blade and center it. (See Illustration in
Number 3).
ALUMINUM
BLADE
BACK SIDE
OF BLADE
SKID BRACKETS
FACE BACK SIDE OF
ALUMINUM BLADE
NOTE: Rubber should be room
temperature before assembly

3
3
4
5

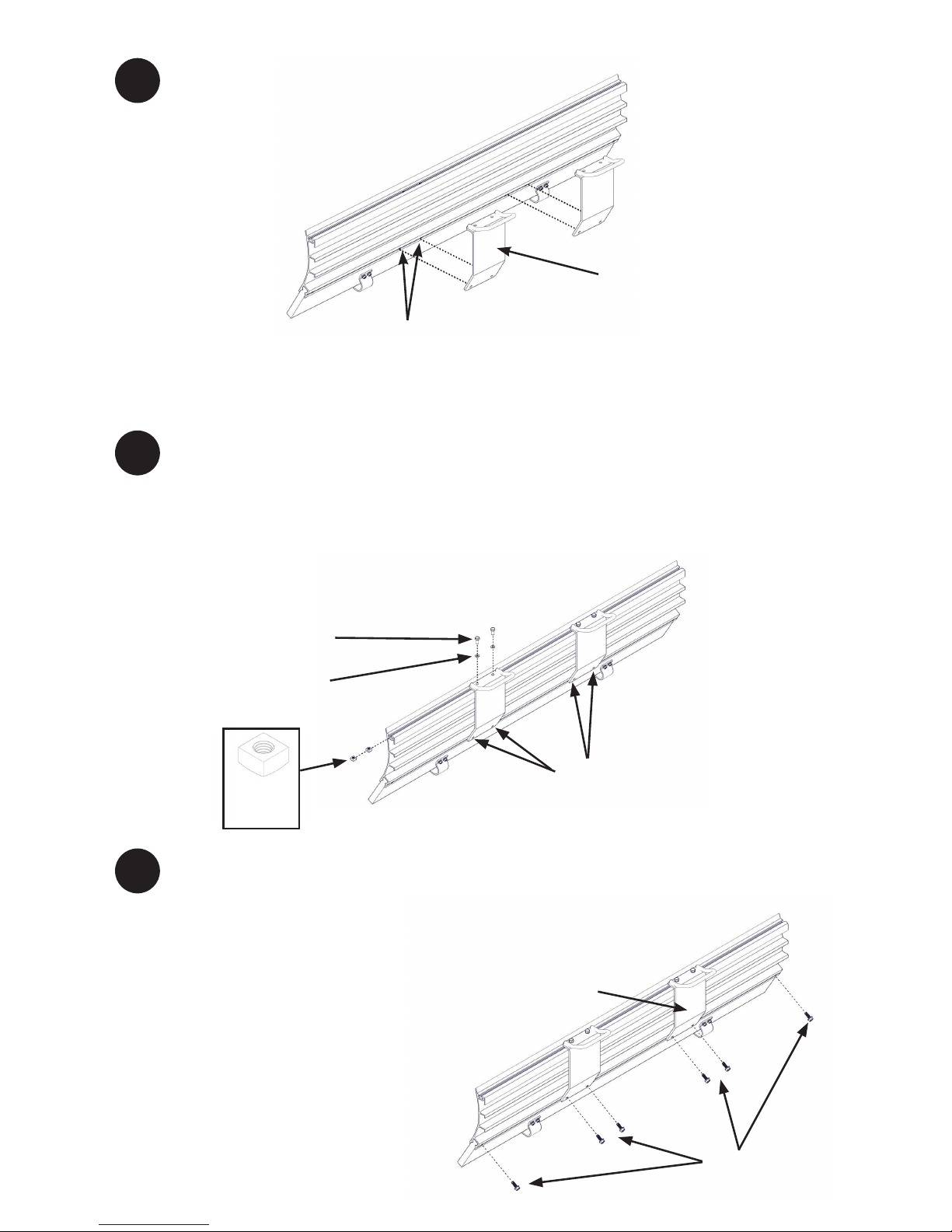

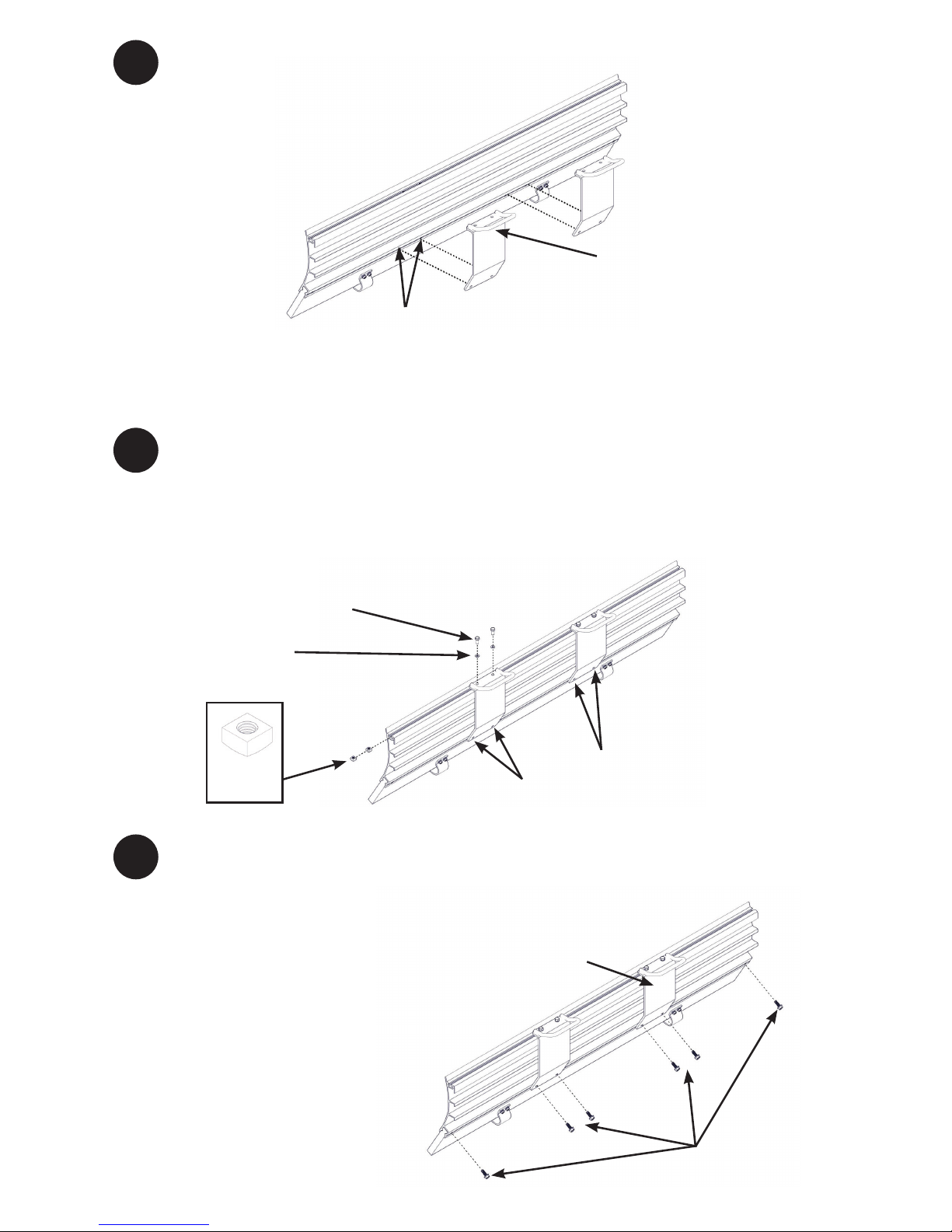

a) Locate factory marks on
back of blade. Place slide
hinge on blade and align both
lower holes with marks on
blade.
a) Insert 2 square nuts in channel at end of blade and slide them over to line
up with holes at top of slide hinge.
b) Insert bolts through holes in slide hinge and thread onto nuts inside blade.
c) Make sure both lower holes in slide hinge are still in line with mark on
blade, then tighten 2 top bolts. Repeat at other end.
2 Square Nuts
Flat Side Up
10172
TIP: When mounted - slide hinges should measure about 14-1/2”
FACTORY MARKS FOR HOLE
LOCATIONS ON BLADE
SLIDE HINGE
40743
3/8” x 3/4” Bolt
10183
These Holes in Hinge line up
W/Factory Marks on Blade (to
set hinges 14 ½” apart)
Washer
10185
a) First, with rubber centered on blade, use both lower holes in each slide
hinge as guide to drill 5/16” holes through rst layer of aluminum and
partially into rubber. Then turn 3/8” thread cutting bolt into each hole and
tighten to secure each hinge.
b) Second, at factory mark
near each end of blade, drill
5/16” hole through rst layer
of aluminum and partially into
rubber. Turn 3/8” thread cutting
bolt into hole and tighten.
Slide Hinge
3/8 x 1” Thread
Cutting Bolt
2nd
2nd
1st

4

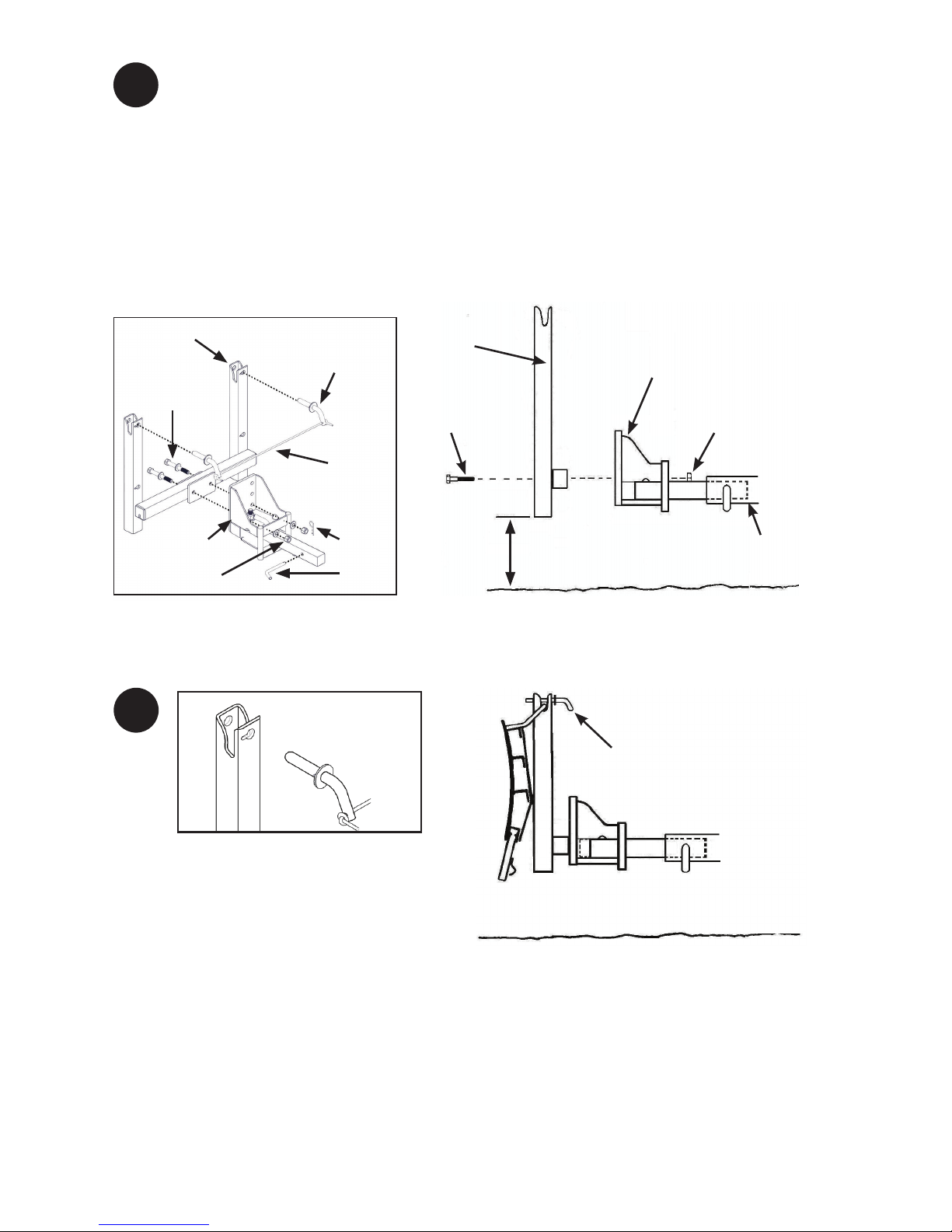

a) Insert interceptor into plow mount - leg up as shown in diagrams. Insert pin
through mount and hole in interceptor and lock tab.
b) Hold push frame up in line with pair of holes on interceptor, that when
bolted, will hold push frame 6 to 8 inches above grade. NOTE: If lowest hole
pattern is too high, then it is okay to turn interceptor leg down.
c) Insert bolts, turn lock nuts on and tighten.
6
KEYHOLE
PIN 30489
BOLT 30512
1/2 X 4” BOLT WITH
FLAT WASHER
LOCK NUT WITH
FLAT WASHER
INTERCEPTOR
40650
HITCH PIN
10597
PUSH FRAME
60351
TETHER
CORD
HAIR PIN
Plow Mount
Lock Nut
With Flat
Washer
Interceptor
Leg Up
Push
Frame
Bolts 1/2 x
4” With Flat
Washer
Mount Push Frame
6” to 8” Above Grade
a) Hang blade assembly into
retainer grooves on push frame.
b) Insert keyhole pins into holes
on push frame.
7Insert keyhole pin in hole, rotate
pin just enough to allow it through
second hole and rotate it back to its
secure position. KEYHOLE
PIN

5
1. TO LOWER FOR PUSHING SNOW:
Step behind and remove keyhole pin. Lift one side of blade out of retainer
until slide hinge ts over the push bar, then lower blade to ground. Re-in-
sert keyhole pin. Repeat same procedure for other side of blade.
2. TO PUSH SNOW:
Drive forward slowly – blade will engage for pushing. When push is
nished, backing up disengages the blade until you are realigned for next
push. Repeat this procedure until job is nished.
3. TO STORE BLADE FOR TRANSPORTING:
Reverse procedure from Step 1 and re-insert keyhole pins.
4. TO STORE BLADE DURING OFF SEASON:
For maximum blade life, periodically retighten bolts and protect blade from
sun by storing it inside or covered.
OPERATING INSTRUCTIONS
KEYHOLE PINS
SECURE BLADE
DURING
TRANSPORTING
KEYHOLE PINS
REINSTALLED TO
SECURE BLADE
DURING PLOWING
TIPS:
A) The blade can be angled by
removing swivel pin, turning blade
to desired angle position and
reinserting pin. (See below)
B) The blade can be pinned in the
lowered position for use in tougher
snow conditions, or leveling sand,
pea rock, etc. Using pins in hold
down position is not recommended
for grass.
Operators note: When pushing snow onto a pile, always do so with blade
in the straightforward position. Piling snow with blade angled may cause
damage to plow or vehicle components.
Shows Blade Angled
To Right of Driver
Shows Blade Angled
to left of Driver
Shows Blade in Straight
Forward Position
Keyhole Pins Installed
In Lowered Keyholes

6
The SNOWSPORT ® All Terrain Plow is designed to make moving snow convenient and easy. By following these simple
practices, snow removal can be safe and enjoyable. Setting the blade straight forward is the most efcient way to move
snow. Always keep current with fresh snowfall, it’s easier to plow fresh snow. Wet snow can compact and freeze which
requires chipping to break it loose before attempting to move it. From the start of the season, push the snow far enough out
to allow for future snowfalls. Avoid overloading your equipment-push only enough snow with each pass to get the job done.
To start a pass, accelerate slowly allowing for tire traction and blade to accumulate snow. As you come to the end of the
pass, reduce speed and start applying brakes as needed. Deep and/or compacted snow may require several passes.
• Always wear a helmet when plowing snow.
• If plowing over grass, avoid using hold down pins- let blade leave a thin layer of snow to protect grass.
• Use caution when plowing next to a building wall. Make rst pass about 3 feet away, make second pass
about 2 feet away and third pass about 1 foot away.
• If blade is kept in warm storage, set blade outside and allow to cool-this prevents snow from freezing to
blade when plowing.
• When transporting blade, secure it to hanger brackets with pins or locks.
• Do not exceed 10 MPH when transporting plow.
• Do not exceed 5 MPH when plowing snow.
• Never pile snow on someone else’s property, on street or sidewalks, by re hydrants, mailboxes,
water drains or electrical boxes.
• Check with local regulations before pushing snow across roads-it may be illegal.
• Do not pile snow near handicapped or parking areas.
• Plow snow during low trafc hours—be cautious of pedestrians, domestic animals and vehicles.
• Never pile snow where it obstructs visibility of trafc.
• Remember—always exercise safety, courtesy and common sense.
• On 4WD select low range, if equipped.
• Always know the terrain before plowing.
• Watch engine heat gauge and avoid overheating
• Follow vehicle manufacturers specications for snowplowing
Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
Agri-Cover, Inc. extends the following limited warranty on its SNOWSPORT® All Terrain Plow to the original retail purchaser of any SNOW-
SPORT® All Terrain plows purchased after April 1, 2010:
Agri-Cover, Inc. warrants its SNOWSPORT® All Terrain Plow to be free from defects in material and workmanship under normal use for one (1)
year from date of manufacture unless accompanied by proof of purchase and separately warrants only the Rubber Blade Portion of the SNOW-
SPORT® All Terrain Plow to be free from defects in material and workmanship under normal use for three (3) years from date of manufacture
unless accompanied by proof of purchase.
ANY IMPLIED WARRANTY APPLICABLE TO THE SNOWSPORT® ALL TERRAIN PLOW IS LIMITED IN DURATION TO ONE (1) YEAR FROM
THE DATE OF MANUFACURE UNLESS ACCOMPANIED BY PROOF OF PURCHASE AND ANY IMPLIED WARRANTY APPLICABLE ONLY
TO THE RUBBER BLADE PORTION OF THE SNOWSPORT ALL TERRAIN PLOW IS LIMITED IN DURATION TO THREE (3) YEARS FROM
THE DATE OF MANUFACTURE UNLESS ACCOMPANIED BY PROOF OF PURCHASE. Agri-Cover’s sole obligation under this warranty or any
implied warranty is limited to the repair or replacement at its option, of defective parts only. No labor or service allow¬ance is given or implied.
IN NO EVENT SHALL AGRI-COVER, INC. BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, OR SPECIAL DAMAGES. Some states do
not allow limitations on how long an implied warranty lasts or exclusions of incidental or consequential damages, so the above limita-tions and
exclusions may not apply to you.
For warranty performance ll out the warranty claim form at www.agricover.com/warrantyclaim or call our Customer Service Department at
800-689-6612 to determine if only a replacement part is needed or if the product needs to be returned for inspection and repair. Goods to be
returned must have a pre-authorized RA # (Returned Authorization Number) – obtained by calling the number above. Mark the number on the
package and ship it freight prepaid to address below. Agri-Cover will pay freight to return goods to sender.
This limited warranty does not cover any failure due to abuse, misuse, alteration, neglect, improper assembly or installation, or improper mainte-
nance. This limited warranty gives you specic legal rights and you may have other rights which vary from state to state.
©2016 AGRI-COVER, INC. ALL RIGHTS RESERVED.
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
BASIC SNOWPLOWING PRACTICES AND TIPS
MANUFACTURER’S LIMITED WARRANTY
800-689-6612 • 7:30 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
• California Proposition 65: This product contains or emits chemicals known to the state of California to cause cancer, birth
defects, and other reproductive harm

GUIDE D’INSTALLATION
ET D’UTILISATION
(gardez-le avec la véhicule pour référence future)
FOR YOUR RECORDS
(situé sur la décalcomanie au dos de la lame)
DATE D’ACHAT:
LIEU D’ACHAT:
NUMÉRO DE SÉRIE:
Si vous trouvez une pièce, ou des pièces manquantes ou défectueuses, ou si vous rencontrez des problèmes pour
installer votre nouveau chasse-neige, s’il vous plaît ayez le numéro de série prêt (qui se trouve sur la décalcomanie sur
le dos de la lame) et appelez le numéro du service à la clientèle 800-689-6612. Il est recommandé que vous preniez le
temps d’examiner tout le matériel dans ce manuel, même si vous êtes déjà familier avec le produit, parce que souvent
des modi cations sont apportées sans préavis.
ATTENTION PROPRIÉTAIRES ET OPÉRATEURS:
CONSERVEZ CE MANUEL D’INSTALLATION / D’UTILISATION. LISEZ ET SUIVEZ LES MÉTHODES D’UTILISA-
TION ET DE DÉNEIGEMENT. S’IL VOUS PLAÎT AYEZ LE NUMÉRO DE SÉRIE DISPONIBLE (QUI SE TROUVE SUR
LA DÉCALCOMANIE DE LA LAME) SI VOUS APPELEZ L’ASSISTANT DU SERVICE À LA CLIENTÈLE.
Pour le service de garantie appeler notre Service à la clientèle au [phone]
R
by 1-800-689-6612
www.mysnowsport.com

8
Remarque: Installez montage charrue sur
Machine à assembler avant de charrue.
a) Chaque bout de la lame de coupe en caoutchouc a 2 marques à l’usine
(pour correspondre avec les trous dans les supports de patin). Percez-les avec
la mèche 5/16’’
b) Montez le support de patin à cet endroit. Serrez les boulons jusqu’à ce que
la tête s’enfonce au ras de la surface du caoutchouc. Répétez la procédure à
l’autre bout.
CONSEILS: Lorsque installé le support de patin doit s’aligner
égal ou légèrement au dessus du bas du caoutchouc.
OUTILS NÉCESSAIRES:
• Perceuse avec une mèche 5/16’’
• Douille 9/16’’ avec clé à cliquet
• Clé fermé ¾’’
• Clé 7/16’’
• Clé Allen 3/16 “
• Des lunettes de protection
40795 BOULON
1/4“ x 1-1/2”
LES EMPLACEMENTS DES
TROUS MARQUÉS USINE
RONDELLE DE
BLOCAGE 30623
ÉCROU 30625
RONDELLE PLATE 90212
SUPPORT DE PATIN 40799
LAME DE COUPE
EN CAOUTCHOUC
1
2a) Aligner la rainure sur le caoutchouc avec
rainure de la lame, de sorte que les supports
de patin soient face à l’arrière de la lame.
b) Glissez le caoutchouc dans le
canal au bas de la lame et le
centrez-le. (Voir l’illustration en
numéro 3).
LAME EN
ALUMINIUM
ARRIÈRE DE
LA LAME
SUPPORTS DE PATIN FACE
À L’ARRIÈRE DE LA LAME
EN ALUMINIUM
REMARQUE: caoutchouc doit être
à la température ambiante avant
l’assemblage.

9
3
4
5
a) Repérez les marques faites
à l’usine sur le dos de la lame.
Placer la charnière à glissière sur
la lame et alignez les deux
trous inférieurs avec des
marques sur la lame.
a) Insérer les 2 écrous carrés dans le canal à la n de la lame et glissez-les
pour les aligner avec des trous en haut de la charnière à glissière.
b) Insérer les boulons dans les trous de charnière à glissière et vissez-les sur
les écrous à l’intérieur de la lame.
c) Assurez-vous que les deux trous inférieurs de charnière à glissière sont
toujours en ligne avec les marques sur la lame, puis serrer les 2 boulons
supérieurs. Répéter à l’autre extrémité.
2 écrous carrés
côté plat vers le
10172
CONSEIL: Quand elle sont montées- les charnières à glissière devrait
être écartées d’environ 36.83cm
MARQUES D’USINE POUR L’EMPLACEMENT
DES TROUS SUR LA LAME
CHARNIÈRE À
GLISSIÈRE 40743
Boulon 3/8” x 3/4”
10183
Ces trous dans la charnière s’alignent
avec les marques d’usine sur la lame
(pour espacer les charnières de 36.83cm
l’une de l’autre)
Rondelle pour la
charnière à glissière
10185
a) Tout d’abord, avec le caoutchouc centré sur la lame, utiliser les deux
trous inférieurs dans chaque charnières comme guide pour percer
des trous 5/16 “à travers la première couche d’aluminium et partielle-
ment dans le caoutchouc. Puis vissez les vis 3/8” à auto letage dans
chaque trou et serrer pour xer chaque charnière.
b) En second lieu, à marque d’usine
près de chaque extrémité de la
lame, percer un trou 5/16 “ à travers
la première couche d’aluminium et
partiellement dans le caoutchouc.
Vissez la vis 3/8 “à auto letage
dans le trou et serrer.
Charnière à
Glissière
Boulon 3/8 “x 1”
à Auto Filetage
2ème
2ème
1er

10
6
Support de
chasse-neige
Contre-écrou
a / Rondelle
plate
Intercepteur avec la
patte en haut
Cadre de
poussée
Boulons 1/2” x
4” a / Rondelle
plate
Support de cadre de poussée
de 6 “à 8” au-dessus du sol
7
GOUJON EN TROU DE
SERRURE
a) Introduire l’intercepteur dans le support du chasse-neige -la patte vers le haut-
comme indiqué dans les schémas. Insérer la goupille à travers le support et le trou
dans l’intercepteur et le loquet.
b) Tenir le cadre de poussée soulevé en ligne avec une paire de trous sur l’inter-
cepteur, de telle manière que lorsque boulonné, tiendra cadre de poussée de 6 à 8
pouces au-dessus du sol. REMARQUE: Si la conguration des trous les plus bas
est trop haute, alors il est correct de mettre la patte de l’intercepteur vers le bas.
c) Insérer les boulons, vissez les écrous et serrer.
GOUJON EN
TROU DE
SERRURE
30489
BOULON 1/2 “X
4” A / RONDELLE
PLATE 30512
CONTRE-ÉCROU A /
RONDELLE PLATE
INTERCEPTEUR
40650 GOUJON
GOUPILLE
10597
CADRE DE POUSSÉE
60351
CORDON
D’ATTACHE
GOUPILLE
IInsérez le goujon en forme de trou de
serrure dans le trou, tournez le juste
assez pour lui permettre de traverser
le deuxième trou et retournez le en
sens inverse dans la position bloquée.
a) Suspendez l’assemblage de la lame
dans les rainures de retenue sur le
cadre de poussée.
b) Insérer les goujons dans les trous de
serrure sur le cadre de poussée.

11
CONSEILS:
A) la lame peut être incliné en
enlevant le goujon de pivotement,
tournant la position de la lame
à l’angle désiré et réinsérez le
goujon. (Voir ci-dessous)
B) La lame peut être xée dans la posi-
tion abaissée pour une utilisation dans
des conditions plus difciles de neige
ou de nivelage de sable, petit graviers,
etc. L’utilisation les goujons dans la
position maintenue abaissé n’est pas
recommandé pour le gazon.
Note à l’opérateur: Lorsque vous poussez sur la neige en un tas, faites- le toujours
avec la lame en position droite. Entasser la neige avec lame inclinée peuvent caus-
er des dommages aux composantes du chasse-neige ou du véhicule.
Montre la Lame tournée vers
la droite du conducteur
Montre la Lame tournée vers
la gauche du conducteur
Montre la Lame en
position droit devant
Pins Keyhole Installé
dans Percements
abaissés
1. Pour abaisser et pour pousser la neige:
Allez derrière la lame et retirer la goupille en trou de serrure. Soulever un côté
de la lame hors du support jusqu’à ce que la charnière à glissière s’adapte sur le
cadre de poussée, puis abaissez la lame au sol. Réinsérez le goujon en trou de la
serrure. Répétez la même procédure pour l’autre côté de la lame.
2. Pour pousser la neige:
Avancer lentement - lame vas s’engager pour pousser. Lorsque poussée est
terminée, reculer vas désengager de la lame jusqu’à ce que vous soyez réaligné
pour prochaine poussée. Répétez cette procédure jusqu’à ce que le travail soit
ni.
3. Pour placer la lame pour le transport:
inversez la procédure de l’étape 1 et réinsérez les goujons en trou de serrure.
4. Pour remiser la lame pendant la saison morte:
Pour une vie maximale de la lame, resserrez les boulons périodiquement et de
protégez la lame du soleil en la remisant à l’intérieur ou en la couvrant.
MODE D’EMPLOI
GOUJONS EN
FORME DE TROU
DE SERRURE
FIXENT LA LAME
DURANT LE
TRANSPORT
GOUJONS EN
FORME DE TROU
DE SERRURE
RÉINSTALLÉS
POUR FIXER LA
LAME DURANT LE
DÉNEIGEMENT

Le chasse-neige SNOWSPORT ®Tout Terrain est conçu pour faire du nettoyage de la neige un travail pratique et facile. En suivant ces
méthodes simples, l’enlèvement de la neige peut être agréable et sécuritaire.
Régler la lame droite est la façon la plus efcace pour déplacer la neige. Toujours se tenir à jour avec les chutes de neige fraîche, il est plus
facile d’enlever la neige fraîche. La neige mouillée peut se compacter et geler, ce qui exige de la briser et la concasser avant de tenter de la
déplacer. Dès le début de la saison, poussez la neige assez loin pour permettre d’avoir de l’espace pour les chutes de neige à venir. Évitez de
surcharger votre équipement- poussez seulement assez de neige à chaque passage pour faire le travail. Pour commencer un passage, d’ac-
célérer lentement pour permettre la traction des pneus et à la lame d’accumuler de la neige. Quand vous arrivez à la n du passage, décélérez
et commencez à appliquer les freins au besoin. De la neige profonde et / ou compactée peut exiger plusieurs passages.
• Toujours porter un casque lors du déneigement
• Si vous nettoyez au dessus du gazon, évitez d’utiliser les goujons de retenue en position basse-permettez à la lame de laisser une mince
couche de neige pour protéger le gazon.
• Prenez des précautions lors du nettoyage près du mur d’un bâtiment. Faites un premier passage à 3 pied de distance, un second à près de 2
pieds et un troisième passage à 1 pied du mur.
• Si la lame est entreposé à l’intérieur, sortez la lame dehors et laissez-la se refroidir – ceci empêche la neige de coller à la lame lors du
déneigement.
• Lorsque vous transportez la lame, xez-la au châssis de support avec les goujons et goupilles.
• Ne pas dépasser 10 MPH lorsque vous transportez le chasse-neige.
• Ne pas dépasser 5 MPH lorsque vous déneigez.
• Ne jamais empiler la neige sur la propriété d’autrui, sur la rue ou sur les trottoirs, près des bouches d’incendie, des boîtes aux lettres, des
égouts pluviaux ou des boîtes électriques.
• Vérier avec les réglementations locales avant de pousser la neige au travers des routes-il peut être illégal.
• Ne pas empiler la neige à proximité des aires de stationnement ou des rampes pour les personnes handicapées.
• Faites le déneigement durant les heures de la faible circulation –portez attention aux piétons, aux animaux domestiques et aux véhicules.
• Ne jamais empiler la neige la où elle peut obstruer la visibilité pour la circulation.
• Rappelez-vous - faites preuve de bon sens, de sécurité, et de courtoisie
• Sur 4RM, choisissez la plus basse vitesse, si vous avez l’équipement.
• Connaissez toujours le terrain avant de déneiger.
• Regarder jauge de chaleur du moteur et éviter la surchauffe.
• Suivre les spécications des constructeurs automobiles pour les chasse-neige.
PN 50191_N ©2016 AGRI-COVER, INC. TOUS DROITS RÉSERVÉS. 083116
Agri-Cover, Inc offre la garantie limitée suivante sur son chasse-neige utilitaire SNOWSPORT® ALL TERRAIN à l’acheteur original au détail d’un
chasse-neige utilitaire SNOWSPORT® ALL TERRAIN achetés après le 1er Avril, 2010:
Agri-Cover, Inc garantie son chasse-neige utilitaire SNOWSPORT® All d’être exempt de vices de matériaux et de fabrication sous une utilisation
normale, pendant un (1) an à compter de la date de fabrication moins d’être accompagné d’une preuve d’achat et garantie séparément
seulement la partie de lame en caoutchouc du chasse-neige utilitaire SNOWSPORT® ALL TERRAIN d’être exempt de vices de matériaux et
de fabrication sous une utilisation normale pendant trois (3) ans à compter de la date de fabrication moins d’être accompagné d’une preuve
d’achat.
TOUTE GARANTIE IMPLICITE APPLICABLE AU CHASSE-NEIGE UTILITAIRE SNOWSPORT® ALL TERRAIN EST LIMITÉE À LA DURÉE DE
UN (1) AN À PARTIR DE LA DATE DE FABRICATION À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE PREUVE D’ACHAT ET TOUTE GARANTIE
IMPLICITE APPLICABLE SEULEMENT À LA PARTIE DE LA LAME EN CAOUTCHOUC DU CHASSE-NEIGE UTILITAIRE SNOWSPORT®ALL
TERRAIN EST LIMITÉE À UNE DURÉE DE (3) ANS À COMPTER DE LA DATE DE FABRICATION À MOINS D’ÊTRE ACCOMPAGNÉ D’UNE
PREUVE D’ACHAT. La seule obligation d’Agri-Cover, Inc en vertu de cette garantie ou de toute garantie implicite est limitée à la réparation
ou au remplacement à sa discrétion, des pièces défectueuses. Pas d’allocation de frais de travail ou de service est donnée ou implicite. EN
AUCUN CAS AGRI-SOL, INC NE SERA RESPONSABLE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPÉCIAUX. Certains états
ne permettent pas de limitations sur la durée d’une garantie implicite ou l’exclusion des dommages fortuits ou consécutifs, de sorte que les
limitations ci-dessus et exclusions peuvent ne pas s’appliquer à vous.
Pour exécuter la garantie remplir le formulaire de demande de garantie a www.agricover.com/warrantyclaim ou, appelez notre Service à la
clientèle au 800-689-6612 an de déterminer si une partie seulement de remplacement est nécessaire ou si le produit doit être retourné pour
inspection et réparation. Les marchandises qui doivent être retournées doivent avoir un #RA préautorisé (Numéro d’autorisation de retour) -
obtenu en appelant le numéro ci-dessus. Marquez le numéro reçu sur l’emballage et expédiez-le port payé à l’adresse ci-dessous. Agri-Cover
payera le fret de retour de la marchandise à l’expéditeur.
Cette garantie limitée ne couvre pas toutes défaillances dues à une mauvaise utilisation, altération, une négligence, un mauvais montage ou
installation, ou un mauvais entretien. Cette garantie limitée vous donne des droits légaux spéciques et vous pouvez avoir d’autres droits qui
varient d’État à État.
FOR ACI PATENT INFORMATION, PLEASE VISIT: http://www.agricover.com/patents/
LES MÉTHODES DE BASE POUR DÉNEIGER ET CONSEILS
GARANTIE LIMITÉE DU FABRICANT
Agri-Cover, Inc.
Customer Service Dept. 3000 Hwy. 281 SE,
PO Box 508, Jamestown, ND 58402
800-689-6612 • 7:30 a.m. - 5:00 p.m., Central Time
Monday through Friday, except Holidays.
