Technische Beschreibung

Deutsch

Art.-Nr. 908.30.62.00
Stand 11/2015 - 3 -
Inhalt
1Einführung........................................................................................................... 4
1.1 Verwendungszweck.......................................................................................... 4
1.2 Sicherheitshinweise.......................................................................................... 4
1.3 Mitgeltende Unterlagen..................................................................................... 4
1.4 Lieferung und Transport ................................................................................... 4
2Aufbau –Lieferumfang........................................................................................ 5
3Technische Daten ............................................................................................... 6
3.1 Allgemein.......................................................................................................... 6
3.2 Abmessungen / Platzbedarf.............................................................................. 6
3.3 Druckverlust / Pumpenkennlinie ....................................................................... 7
3.4 Korrosionsschutz.............................................................................................. 7
3.5 Anschlüsse ....................................................................................................... 9
4Montage ............................................................................................................ 10
4.1 Wandmontage ................................................................................................ 10
4.2 Hydraulischer Anschluss ................................................................................ 11
4.3 Hydraulischer Anschluss mit Zubehör ............................................................ 12
4.4 Elektrischer Anschluss.................................................................................... 13
5Inbetriebnahme ................................................................................................. 14
5.1 Dichtheitsprüfung und Füllen der Anlage........................................................ 14
5.2 Erstinbetriebnahme......................................................................................... 14
6Bedienung......................................................................................................... 15
6.1 Regelung ........................................................................................................ 15
6.2 Schwerkraftbremse......................................................................................... 15
6.3 Einstellungen.................................................................................................. 15
7Störungen Fehlerbehebung............................................................................... 16
8Wartung / Service.............................................................................................. 17
9Außerbetriebnahme........................................................................................... 17
10 Pumpeninformation ........................................................................................... 18

Art.-Nr. 908.30.62.00
Stand 11/2015 - 4 -
1 Einführung
Diese Anleitung beschreibt die Montage der Frischwasserstation FRIWA 30 sowie die
Bedienung und die Wartung.
Die Anleitung richtet sich an ausgebildete Fachhandwerker, die entsprechende Kenntnisse
im Umgang mit Heizungsanlagen, Wasserleitungsinstallationen und mit Elektroinstallationen
haben.
Die Installation und Inbetriebnahme darf nur durch ausgebildetes Fachpersonal
vorgenommen werden.
Die Frischwasserstation darf nur in frostgeschützten, trockenen Räumlichkeiten montiert und
betrieben werden.
Lesen Sie diese Anleitung vor Beginn der Montagearbeiten sorgfältig durch.
Bei Nichtbeachtung entfallen sämtliche Garantie- und Gewährleistungsansprüche.
Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen.
Technische Änderungen und Irrtümer vorbehalten.
Diese Montage- und Bedienungsanleitung darf ohne schriftliche Genehmigung weder
vervielfältigt noch Dritten zugänglich gemacht werden (§ 2 UrhG, § 823 BGB).
1.1 Verwendungszweck
Die Frischwasserstation FRIWA 30 dient ausschließlich zur Trinkwassererwärmung mittels
Pufferspeicher und stationsinternem Plattenwärmetauscher im Durchflussprinzip. Es darf nur
Trinkwasser im Sinne der Trinkwasserverordnung erwärmt werden.
1.2 Sicherheitshinweise
Neben länderspezifischen Richtlinien und örtlichen Vorschriften sind folgende Regeln der
Technik zu beachten:
DIN 1988
Technische Regeln für die Trinkwasserinstallation
DIN 18 380
Heizanlagen und zentrale Wassererwärmungsanlagen
VDI 2035
Steinbildung in Trinkwassererwärmungsanlagen und
Warmwasserheizungsanlagen
DIN 4753
Wassererwärmer und Wassererwärmungsanlagen für Trink- und
Betriebswasser
VDE 0100
Normenreihe Errichtung elektrischen Anlagen
TrinkwV
Trinkwasserverordnung
DVGW W551
Trinkwassererwärmungs- und Trinkwasserleitungsanlagen
BGV
Berufsgenossenschaftliche Vorschrift (Unfallverhütungsvorschriften)
Da Temperaturen an der Anlage > 60 °C entstehen können, besteht Verbrühungs-
gefahr und eventuell Verbrennungsgefahr an den Komponenten.
1.3 Mitgeltende Unterlagen
Beachten Sie auch die Montage- und Bedienungsanleitungen der verwendeten
Komponenten wie z.B. der Regelung.
1.4 Lieferung und Transport
Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und
Unversehrtheit. Eventuelle Schäden oder Reklamationen sind umgehend zu melden.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 5 -

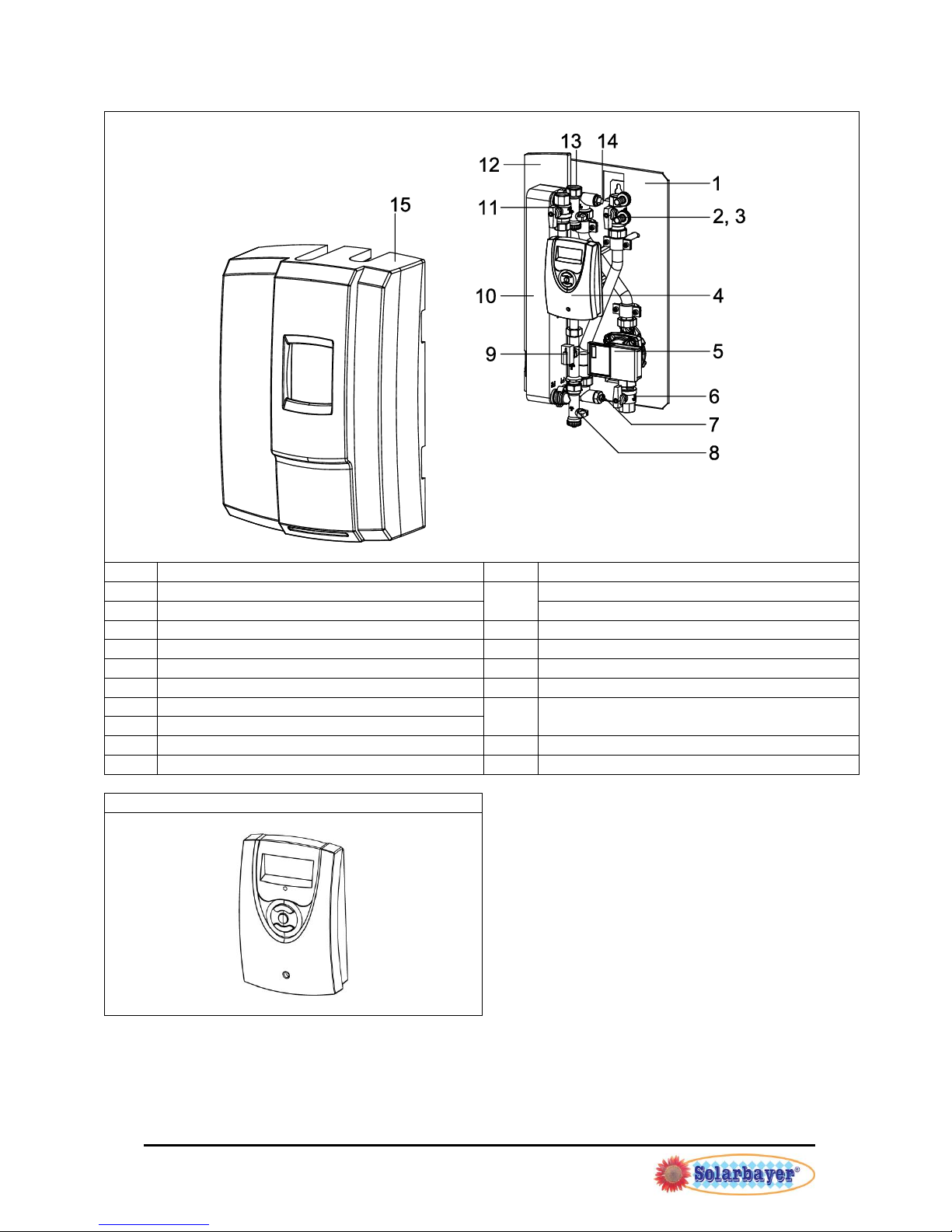

2 Aufbau –Lieferumfang
Pos.
Bezeichnung
Pos.
Bezeichnung
1
Grundplatte
11
Kugelhahn Warmwasser (WW)
2
Kugelhahn Heizungsvorlauf (HVL)
12
Dämmplatte für Plattenwärmetauscher
3
Schwerkraftbremse (im Kugelhahn)
13
Spülhahn Kaltwasser (KW)
4
Regelung
14
Handentlüftungsventil
5
Umwälzpumpe
15
Wärmedämmschale
6
Kugelhahn Heizungsrücklauf (HRL)
7
Temperaturfühler
Montage- und Bedienungsanleitung
8
Spülhahn/ Entleerung (WW)
(ohne Abbildung)
9
Strömungssensor VFD
10
Plattenwärmetauscher
Regelung Resol

Art.-Nr. 908.30.62.00
Stand 11/2015 - 6 -
3 Technische Daten
3.1 Allgemein
Bezeichnung / Typ
FRIWA 30
Nennleistung bei 10-45/65°C (KW-WW/HVL)
85 kW
Zapfleistung bei Nennleistung
35 l/min
NL-Zahl bei Nennleistung
7,5
Leistung bei 10-60/75°C (KW-WW/HVL)
90 kW
Zapfleistung bei 10-60/75°C
26 l/min
Leistung bei 10-60/75°C, gemischt auf 45°C WW
90 kW
Zapfleistung bei 10-60/75°C, gemischt auf 45°C WW
37 l/min
Max. Betriebsdruck
Heizungsseite
Brauchwasserseite
3 bar
10 bar
Max.
Betriebstemperatur
Heizungsseite
Brauchwasserseite
95 °C
65 °C
Anschlüsse
Heizungsseite
Brauchwasserseite
Rp¾
Rp¾
Druckverlust Brauchwasserseite bei Nennleistung
0,6 bar
Max. Druckverlust für heizungsseitige Verrohrung
50 mbar
Umwälzpumpe
Leistungsaufnahme
Wilo Yonos Para 15/7.0
PWM2
3-45 W
Elektrischer Anschluss (Netz Regelung)
230 V AC/ 50-60 Hz
Werkstoffe
Gehäuse/ Anschlussteile
CW617N (2.0402)
Plattenwärmetauscher
Edelstahl, Cu gelötet
Dichtungen
AFM
Dämmung
EPP- Schaum 0,038 W/mK
3.2 Abmessungen / Platzbedarf
Abmessungen und Mindestplatzbedarf für
Montage- und Wartungsarbeiten

Art.-Nr. 908.30.62.00
Stand 11/2015 - 7 -
3.3 Druckverlust / Pumpenkennlinie
Tuxhorn - KRce 21.10.2015 Druckverlust
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
0
1
2
3
4
5
6
7
8
9
10
0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2
[bar]
[m]
[m³/h]
Wilo Yonos
Para 15/7.0
FRIWA 30
Rohr 50 mbar
bei Vmax
FRIWA 30
bei Vmax
3.4 Korrosionsschutz
Zur Verhinderung von Korrosionsschäden am Plattenwärmetauscher, sind folgende Werte
des Trinkwassers zu beachten:
Zulässige Werte im Trinkwasser in Verbindung mit Edelstahl-Plattenwärmetauschern
[SS 316/ 1.4404]
Kupfergelötet
Volledelstahl
Chlorid1(CL-)
< 300 mg/l bei 60°C
< 100 mg/l bei 80°C
< 300 mg/l bei 60°C
< 100 mg/l bei 80°C
Sulfat1(SO42-)
< 70 mg/l
< 100 mg/l
Nitrat (NO3-)
< 50 mg/l
pH-Wert
7,5 - 9,0
7,0 - 9,0
Elektrische Leitfähigkeit (bei 25°C)
10 –500 µS/cm
Hydrogencarbonat (HCO3-)
70 -300 mg/l
60 -300 mg/l
Verhältnis HCO3-/ SO42-
Verhältnis > 1,0
Verhältnis > 1,5
Ammoniak (NH4+)
< 2 mg/l
Freies Chlorgas
< 1 mg/l
Sulfit
< 1 mg/l
Schwefelwasserstoff (H2S)
< 0,05 mg/l
Freie (aggressive) Kohlensäure (CO2)
< 5 mg/l
Eisen (Fe)
< 0,2 mg/l
Aluminium (Al)
< 0,2 mg/l
Mangan (Mn)
< 0,1 mg/l
Gesamthärte
>4,0° dH
1Bei Überschreitung der Grenzwerte ist der Einsatz von Frischwasserstationen nicht erlaubt.
Um Lochfraß in der Hausinstallation vorzubeugen, sollten in der Warmwasserleitung dem
kupfergelöteten Plattenwärmetauscher keine neuen verzinkten Eisenwerkstoffe ohne
Schutzschichtbildung nachgeschaltet werden.
Bei Mischinstallationen mit verzinkten Eisenwerkstoffen ist die Verwendung von Modellen mit
Volledelstahl-Plattenwärmetauschern erforderlich. z.B. FRIWA 50 VA mit Volledelstahl-
Plattenwärmetauscher.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 8 -
Verkalkungsschutz
Der Ausfall von Kalk aus dem Wasser nimmt bei höheren Temperaturen >55°C massiv zu.
Deshalb die Betriebstemperatur so niedrig wie möglich einstellen.
Hygienevorschriften beachten!
Um eine möglichst lange Standzeit des Plattenwärmetauschers zu gewährleisten, wird laut
Plattenwärmetauscherhersteller der Einsatz von Enthärtungsanlagen ab einer Wasserhärte
> 8,5°dH empfohlen.
Wasserbehandlungsmaßnahmen zur Vermeidung von Steinbildung (Enthärtung)
Frischwasserstation
mit Vormischung
Frischwasserstation
ohne Vormischung
Calciumcarbonat-Massenkonzentration
[mmol/l]
Zapftemperatur ca. 50°C
Zapftemperatur ca. 60°C
< 1,5 (entspricht < 8,4°dH)
Keine
Keine
> 1,5 bis < 2,5
(entspricht > 8,4°dH bis < 14°dH)
Keine
Empfohlen
> 2,5 (entspricht > 14°dH)
Empfohlen
Erforderlich
Empfehlungen zur Reinigung siehe Kapitel Wartung.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 9 -
3.5 Anschlüsse
WW
Warmwasser
KW
Kaltwasser
HVL
Heizungsvorlauf
HRL
Heizungsrücklauf

Art.-Nr. 908.30.62.00
Stand 11/2015 - 10 -
4 Montage
4.1 Wandmontage
Zwei Löcher 10mm entsprechend
nebenstehender Abbildung anzeichnen,
bohren und Spreizdübel setzen.
Die obere Schraube mit Unterlegscheibe
eindrehen, bis Schraubenkopf ca. 1 cm
Abstand zur Wand hat.
Station einhängen, mit Wasserwaage
ausrichten und mit zweiter Schraube und
Unterlegscheibe fixieren.
Beide Schrauben gleichmäßig
festschrauben.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 11 -

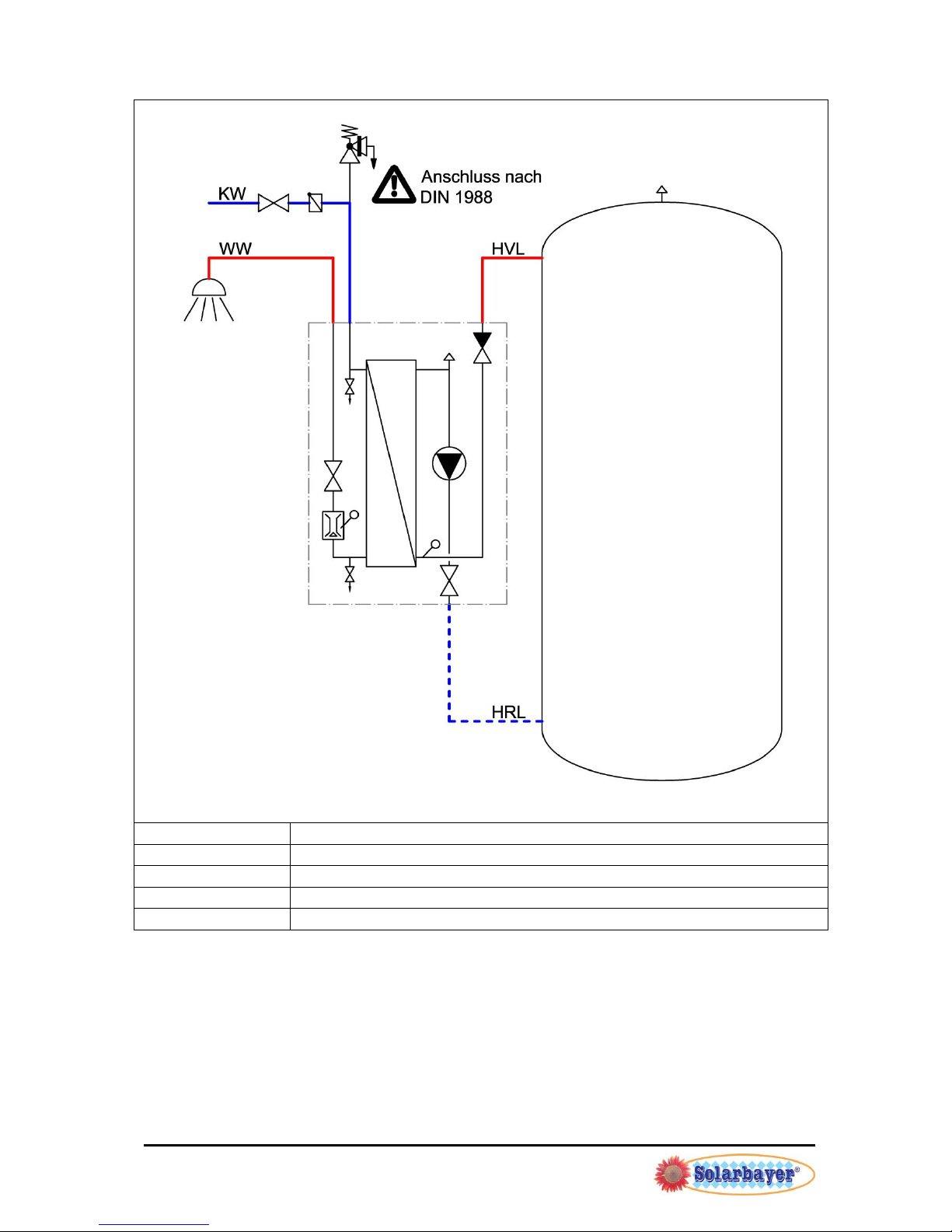

4.2 Hydraulischer Anschluss
Beispieldarstellung, erhebt keinen Anspruch auf Vollständigkeit
und ersetzt keine fachmännische Planung.
Bezeichnung
Beschreibung
WW
Warmwasser
KW
Kaltwasser
HVL
Heizungsvorlauf
HRL
Heizungsrücklauf

Art.-Nr. 908.30.62.00
Stand 11/2015 - 12 -
4.3 Hydraulischer Anschluss mit Zubehör
Beispieldarstellung mit optionalem Zubehör (Zirkulationseinheit, thermische Vormischung)
Weiteres erhältliches Zubehör: Kaltwasseranschluss-Set, Verrohrungssatz Speicher.
Darstellung erhebt keinen Anspruch auf Vollständigkeit und ersetzt keine fachmännische
Planung.
Bezeichnung
Beschreibung
WW
Warmwasser
KW
Kaltwasser
HVL
Heizungsvorlauf
HRL
Heizungsrücklauf
ZI
Zirkulation

Art.-Nr. 908.30.62.00
Stand 11/2015 - 13 -
4.4 Elektrischer Anschluss
4.4.1 Allgemein
Arbeiten an der elektrischen Anlage sowie das Öffnen von Elektrogehäusen darf nur in
spannungsfreiem Zustand und nur von autorisiertem Fachpersonal durchgeführt werden. Bei
den Anschlüssen auf richtige Klemmenbelegung und Polarität achten. Die Regelung und die
elektrischen Bauteile vor Überspannung schützen.
Gefahr!
Bei unsachgemäßem elektrischen Anschluss besteht Lebensgefahr durch
Stromschlag.
Elektrischen Anschluss nur durch vom örtlichen Energieversorger
zugelassenen Elektroinstallateur und entsprechend den örtlich geltenden
Vorschriften ausführen lassen.
Vor dem Arbeiten die Versorgungsspannung trennen.
Die Frischwasserstation ist werksseitig komplett vormontiert und vorverdrahtet. Zur
Inbetriebnahme das Netzkabel anschließen.
Weitere Details entnehmen Sie der separaten Regelungsanleitung.
4.4.2 Umwälzpumpe
Dazu die separate Betriebsanleitung der entsprechenden Umwälzpumpe beachten.
4.4.3 Regelung
Dazu die separate Betriebsanleitung der entsprechenden Regelung beachten.
4.4.4 Zirkulation (Optionales Zubehör)
Dazu die separate Montage- und Bedienungsanleitung der Zirkulationseinheit sowie die
Betriebsanleitung der Regelung beachten.
Elektrischer Anschluss Pumpe
L = braun
N = blau
PE = grün/gelb
Anschluss PWM
(nur bei Pumpe mit PWM-Signal)
+ = braun
-= blau

Art.-Nr. 908.30.62.00
Stand 11/2015 - 14 -
5 Inbetriebnahme
Voraussetzung für die Inbetriebnahme ist eine vollständige Installation aller hydraulischen
und elektrischen Komponenten.
5.1 Dichtheitsprüfung und Füllen der Anlage
Alle Bauteile der Anlage inkl. aller werksseitig vorgefertigten Elemente und Stationen auf
Dichtheit überprüfen und bei eventuellen Undichtigkeiten entsprechend abdichten. Dabei den
Prüfdruck und die Prüfdauer dem jeweiligen Verrohrungssystem und dem jeweiligen
Betriebsdruck anpassen.
Die Trinkwasserseite entsprechend DIN 1988 nur mit sauberem Trinkwasser befüllen und mit
einem geringen Druckanstieg die Luft aus den Leitungen drücken.
Hinweis:
Bei zu hohen Fließgeschwindigkeiten im Befüllprozess können Kavitationen entstehen,
wodurch der Strömungssensor beschädigt wird.
Das Heizungssystem inkl. Primärseite der Frischwasseranlage nur mit filtriertem, eventuell
aufbereitetem Wasser nach VDI 2035 befüllen und Anlage vollständig entlüften.
5.2 Erstinbetriebnahme
Bitte beachten Sie hierzu die entsprechende Anleitung der Regelung.
Arbeitsschritt
Vorgehensweise
OK
Vorbereitung und
Kontrolle
Optische Kontrolle der Installation.
Sind alle Fühler an der richtigen Stelle installiert und
angeschlossen?
Sind alle Ausgänge angeschlossen?



Regler
einschalten
Den Regler mit Spannung versorgen.

Regler einstellen
Bitte Anleitung der Regelung beachten.
Frischwassertemperatur (Warmwassertemperatur)
einstellen.
Zirkulation einstellen (optional).
____
_____
Ausgänge
testen
Alle Ausgänge einzeln nacheinander aktivieren und prüfen, ob
die Pumpen richtig schalten.

Funktion
überprüfen
Funktion der Warmwasserbereitung überprüfen.
Funktion der Zirkulation überprüfen (optional).



Art.-Nr. 908.30.62.00
Stand 11/2015 - 15 -
6 Bedienung
6.1 Regelung
Beachten Sie hierzu die Montage- und Bedienungsanleitung der verwendeten Regelung.
6.2 Schwerkraftbremse
Zur Verhinderung von Fehlzirkulationen im Primärkreis ist im VL-Kugelhahn [2] eine
Schwerkraftbremse (SKB) integriert. Die Betätigung erfolgt über die Drehung des Griffes.

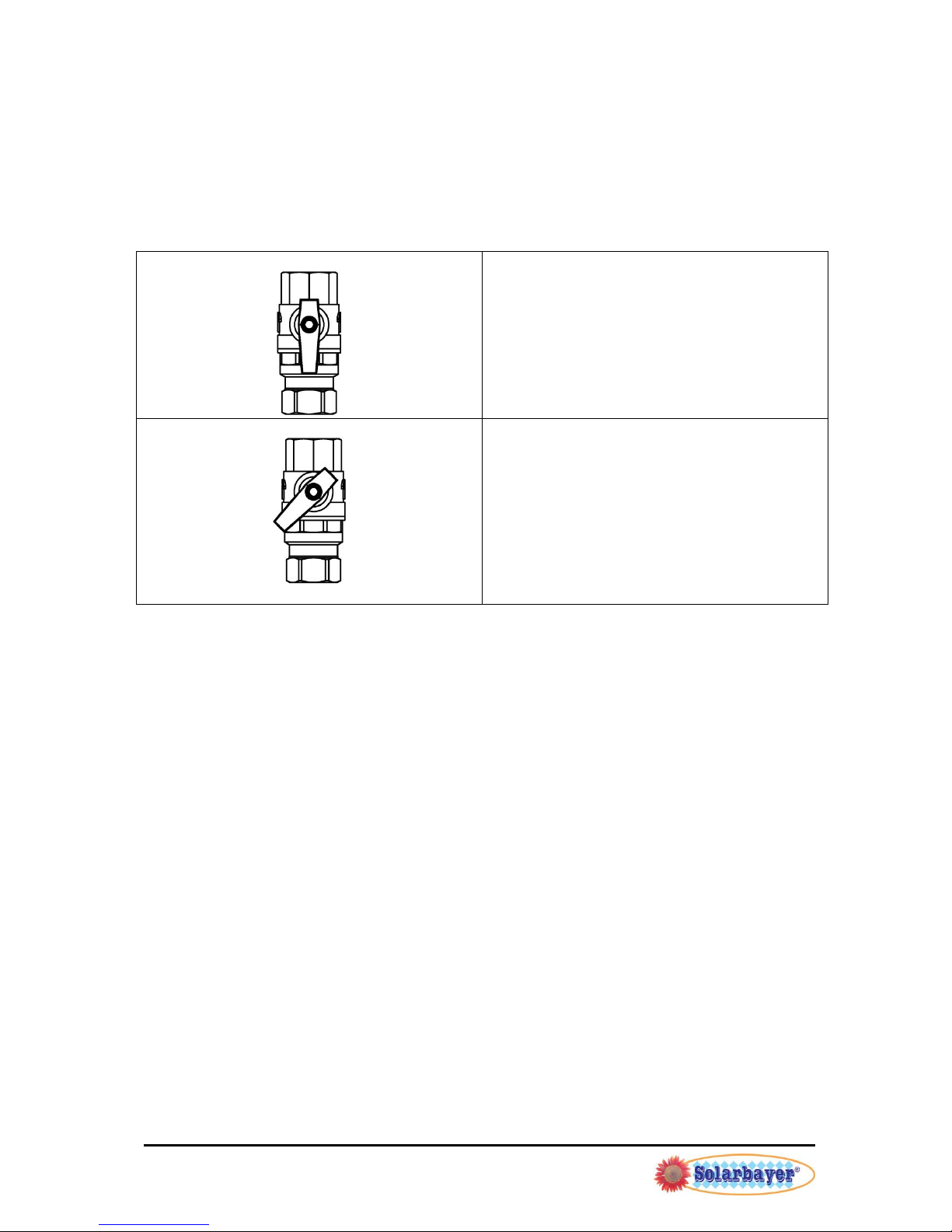

Betriebsstellung, SKB geschlossen
Betriebsstellung:
Zur Verhinderung der Schwerkraftzirkulation
darf der Ventilteller nicht angelüftet sein.
Der Kugelhahngriff steht senkrecht.
Die Schwerkraftbremse ist geschlossen.
Servicestellung, SKB geöffnet
Servicestellung, Entleerung/ Befüllung:
Zum Befüllen und zur vollständigen
Entleerung des Primärkreises den Ventilteller
der Schwerkraftbremse anlüften.
Das Öffnen der Schwerkraftbremse erfolgt
über die Drehung des Kugelhahngriffes nach
rechts.
Der Griff steht in 45°-Stellung,
die Schwerkraftbremse ist geöffnet.
6.3 Einstellungen
Frischwasser einstellen
Beachten Sie hierzu die Montage- und Bedienungsanleitung der Regelung.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 16 -
7 Störungen Fehlerbehebung
Liegt eine Fehlermeldung vor, wird diese im Display der Regelung angezeigt.
Bitte beachten Sie hierzu die entsprechende Anleitung der Regelung.
Störung
Mögliche Ursache
Behebung
Pumpengeräusche
Luft in der Anlage
entlüften
Zu geringe Zapfmenge
Zu geringer Wasserdruck
Druck prüfen, ggfs. erhöhen
Verkalkter Wärmetauscher
Entkalkung/ Austausch
Zu geringe Zapftemperatur
Falsche Einstellung an der
Regelung
Einstellungen überprüfen
Zu großer Druckverlust der
Heizungsseitigen Verrohrung
Verrohrung überprüfen, ggfs.
ändern
Keine Erwärmung des
Trinkwassers
Regelung nicht in Betrieb.
Regelung überprüfen
Luft in der Anlage.
entlüften
Strömungssensor WW nicht
richtig angeschlossen oder
defekt.
Überprüfen, ggfs. tauschen
Temperaturfühler HVL nicht
richtig angeschlossen oder
defekt.
Überprüfen, ggfs. tauschen
Pumpe defekt
Überprüfen, ggfs. tauschen
Volumenstromsensor defekt
oder falscher Typ (VFS statt
VFD oder umgekehrt)
Überprüfen, ggfs.
austauschen

Art.-Nr. 908.30.62.00
Stand 11/2015 - 17 -
8 Wartung / Service
Der Hersteller empfiehlt eine jährliche Wartung durch autorisiertes Fachpersonal
durchzuführen.
Reinigung des Wärmetauschers
Sollten aufgrund der Wasserqualität (z.B. hohe Härtegrade oder starke Verschmutzung) eine
Belagbildung zu erwarten sein, ist in regelmäßigen Abständen eine Reinigung vorzunehmen.
Die Reinigung erhält bei Kalkablagerungen die Übertragungsleistung, reduziert jedoch die
Lebensdauer.
Es besteht die Möglichkeit der Reinigung durch Spülen.
Den Wärmetauscher entgegen der normalen Strömungsrichtung mit geeigneter
Reinigungslösung spülen.
Werden Chemikalien zur Reinigung verwendet, ist darauf zu achten, dass diese keine
Unverträglichkeit gegenüber Edelstahl, Kupfer oder Nickel aufweisen. Nichtbeachtung kann
zur Zerstörung des Wärmetauschers führen! Grundsätzlich sind die Sicherheitsvorschriften
und Empfehlungen der Reinigungsmittelhersteller zu beachten. Für die Reinigungsflüssigkeit
nur chloridfreies bzw. chloridarmes Wasser geringer Härte verwenden. Wählen Sie das
Reinigungsmittel nach Art der zu entfernenden Verschmutzung sowie nach Beständigkeit der
Wärmetauscherplatten. Vom Reinigungsmittelhersteller sollte auf jeden Fall die Bestätigung
vorliegen, dass das Reinigungsmittel den zu reinigenden Plattenwärmetauscher nicht
angreift. Reinigen Sie den Wärmetauscher entsprechend der Arbeitsanweisung des
Reinigungsmittelherstellers.
Nach erfolgter Reinigung muss die im System verbliebene Säure neutralisiert werden und
eine Passivierung der Metalloberflächen erfolgen. Die Passivierung ist unbedingt notwendig,
um den Beginn von Korrosion zu vermeiden. Den gereinigten Wärmetauscher und das
System stets ausreichend mit klarem Wasser spülen.
9 Außerbetriebnahme
Vorübergehend
Bleibt die Frischwasserstation FRIWA 30 über längere Zeit außer Betrieb und in einem
frostgefährdeten Raum, muss die Stromversorgung unterbrochen und die Anlage vollständig
entleert werden.
Endgültig
Wird die Frischwasserstation FRIWA 30 endgültig außer Betrieb genommen, so ist die
Stromversorgung aller betroffenen Anlagenteile zu unterbrechen und alle betroffenen
Leitungen und Anlagenteile sind vollständig zu entleeren.
Eine endgültige Außerbetriebnahme, Demontage und Entsorgung darf nur durch
ausgebildetes Fachpersonal durchgeführt werden. Bauteile und Materialien müssen
entsprechend den aktuellen Vorschriften entsorgt werden.

Art.-Nr. 908.30.62.00
Stand 11/2015 - 18 -
10 Pumpeninformation
PWM-Logik (PWM2)
< 7% Pumpe aus
7-12% Min. Leistung (Betrieb)
12-15% Min. Leistung (start-up)
15-95% proportionaler Leistungsbereich
> 95% Max. Leistung

English

Art.-Nr. 908.30.62.00
Stand 11/2015 - 20 -
Contents
1Introduction........................................................................................................ 21
1.1 Intended use................................................................................................... 21
1.2 Safety instructions .......................................................................................... 21
1.3 Applicable documents..................................................................................... 21
1.4 Delivery and transport..................................................................................... 21
2Layout –scope of delivery................................................................................. 22
3Technical Data .................................................................................................. 23
3.1 General........................................................................................................... 23
3.2 Dimensions/required space ............................................................................ 23
3.3 Pressure loss/pump characteristic curve ........................................................ 24
3.4 Corrosion protection ....................................................................................... 24
3.5 Calcification protection.................................................................................... 25
3.6 Connections.................................................................................................... 26
4Assembly........................................................................................................... 27
4.1 Wall-mounted assembly ................................................................................. 27
4.2 Hydraulic connection ...................................................................................... 28
4.3 Hydraulic connection with accessories ........................................................... 29
4.4 Electrical connections..................................................................................... 30
5Commissioning.................................................................................................. 31
5.1 Leak testing and filling the system.................................................................. 31
5.2 First start-up.................................................................................................... 31
6Operation........................................................................................................... 32
6.1 Control unit ..................................................................................................... 32
6.2 Gravity brake .................................................................................................. 32
6.3 Settings........................................................................................................... 32
7Malfunctions/troubleshooting............................................................................. 33
8Maintenance/service.......................................................................................... 34
9Decommissioning.............................................................................................. 34
10 Pump information .............................................................................................. 35
