Solarc e.GO! FUN Manual

1
Universal-Ladegerät e. GO!
Bedienungsanleitung und Technische Informationen
06/2005
Hallo!
Wir gratulieren Ihnen zum Kauf des famosen Universal-Akkuladers e. GO! Er kombiniert Funktionen, die bisher entweder nur in hochwertigen
netzbetriebenen Geräten zu finden waren, mit den Vorteilen eines solar versorgten, energieautarken Lade- und Versorgungsgerätes. Dabei haben wir
e.
GO! nicht nur mit modernster Solarzellentechnologie, patentierten Elektronikschaltungen und Ladeverfahren vollgepackt, wir haben uns auch in Sachen
Design und Qualität ins Zeug gelegt. Denn unser Ziel war und ist ein wegweisendes Produkt für Menschen von heute mit Blick auf eine nachhaltige Welt
von morgen. e.
GO! folgt wie alle Produkte von SOLARC dem für uns alle lebensnotwendigen Weg zur autarken Energieversorgung aus regenerativen
Energiequellen. Mit einem e.
GO! MASTER am unverschatteten Südfenster z. B. in München, Paris oder London können bei ständiger Benutzung
innerhalb eines Jahres bis zu 300 NiMH Akkus mit 2000 mAh geladen bzw. die gleiche Anzahl Alkali-Mangan Primärbatterien eingespart werden. Dies ist
aber nur eine der vielfältigen Anwendungen von e.
GO! - lesen Sie daher vor Inbetriebnahme die nachfolgende Anleitung, um e. GO! kennen zu lernen und
Probleme zu vermeiden.
Wir wünschen Ihnen nun viel Spaß mit Ihrem e.
GO!
Übersicht Funktionen und Varianten
e. GO! ist ein Universal-Ladegerät mit Netz- oder Solarspeisung zum Betrieb und zur Aufladung elektrischer Kleingeräte mit max. 4 Watt Betriebs- oder
Ladeleistung. Er besitzt ein aufklappbares Gehäuse mit - je nach Variante - 1 oder 2 frontseitigen Solarmodulen und einer rückwärtigen, abgeschatteten
Basiseinheit. In dieser sind die Elektronik und das Akkufach für 2 bis 4 entnehmbare AA Akkus oder 1 bis 2 Li-Ion Akkus (nur PROFESSIONAL Variante)
angeordnet. Die Solarmodule rasten in 60°-Stellung ein, wodurch ein Betrieb in 60° sowie 30° Winkel zur Unterlage möglich ist.
Bei e.
GO! sind Solarmodule und Basiseinheit über eine einzigartige Kontakt-Scharnierverbindung verbunden. Dadurch ist eine schnelle Aufrüstung von
der Variante FUN zur Variante MASTER durch Aufstecken des Deckelmoduls möglich. Ebenso kann auch das Einzel- oder Doppelmodul komplett
abgenommen und über einen optionalen Kabeladapter mit der Basiseinheit verbunden werden. Diese wird dann z. B. im Rucksack verstaut, während das
Solarmodul einfach außen am Rucksack befestigt wird.
Neben dem Einsatz als mobiler outdoor-Solarlader für Globetrotter, Biker, Bergsteiger, Drachen/Segelflieger, Bootsbesitzer wie auch für Profi-Anwender
wie Militär, Bergwacht etc. kann e.
GO! ebenso indoor am Fenster aufgestellt oder einfach als intelligentes Netzladegerät betrieben werden.
Zur Kommunikation mit der Außenwelt ist e.
GO! ist mit folgenden Komponenten ausgestattet:
1 Eingangsbuchse für Gleichstromquellen, z. B. Netzadapter oder weitere Solarmodule
1 Ausgangsbuchse zum Betrieb von Endgeräten über spezielle Adapterkabel
5 Anzeige-LEDs für Kapazität, Ladung und Entladung
1 Schalter zur Wahl der Ausgangsleistung.
e.GO! FUN und MASTER im Detail
Eingangs-
buchse
Ausgangs-
buchse
Schalter
Stellung
1 2 3
Scharnier-
sicherung
LED-
A
nzeige
Deckel-
Solarmodul
Basis-
Solarmodul
Basisgerät
Akkufach
Blende
e.
GO! FUN
LED5 LED4 LED3 LED2 LED1

2
e. GO! wird in 3 Varianten angeboten:
Fun (1 Solarmodul, Akkufach für 2 oder 4 Akkus AA NiMH/NiCd/RAM)
Master (2 Solarmodule, Akkufach für 2 oder 4 Akkus AA NiMH/NiCd/RAM)
Professional (2 Solarmodule mit ca. 10% höherer Solarmodulleistung, Akkufach für 1 bis 2 Li-Ionen Akkus oder alternativ 2 oder 4 Akkus AA
NiMH/NiCd/RAM)

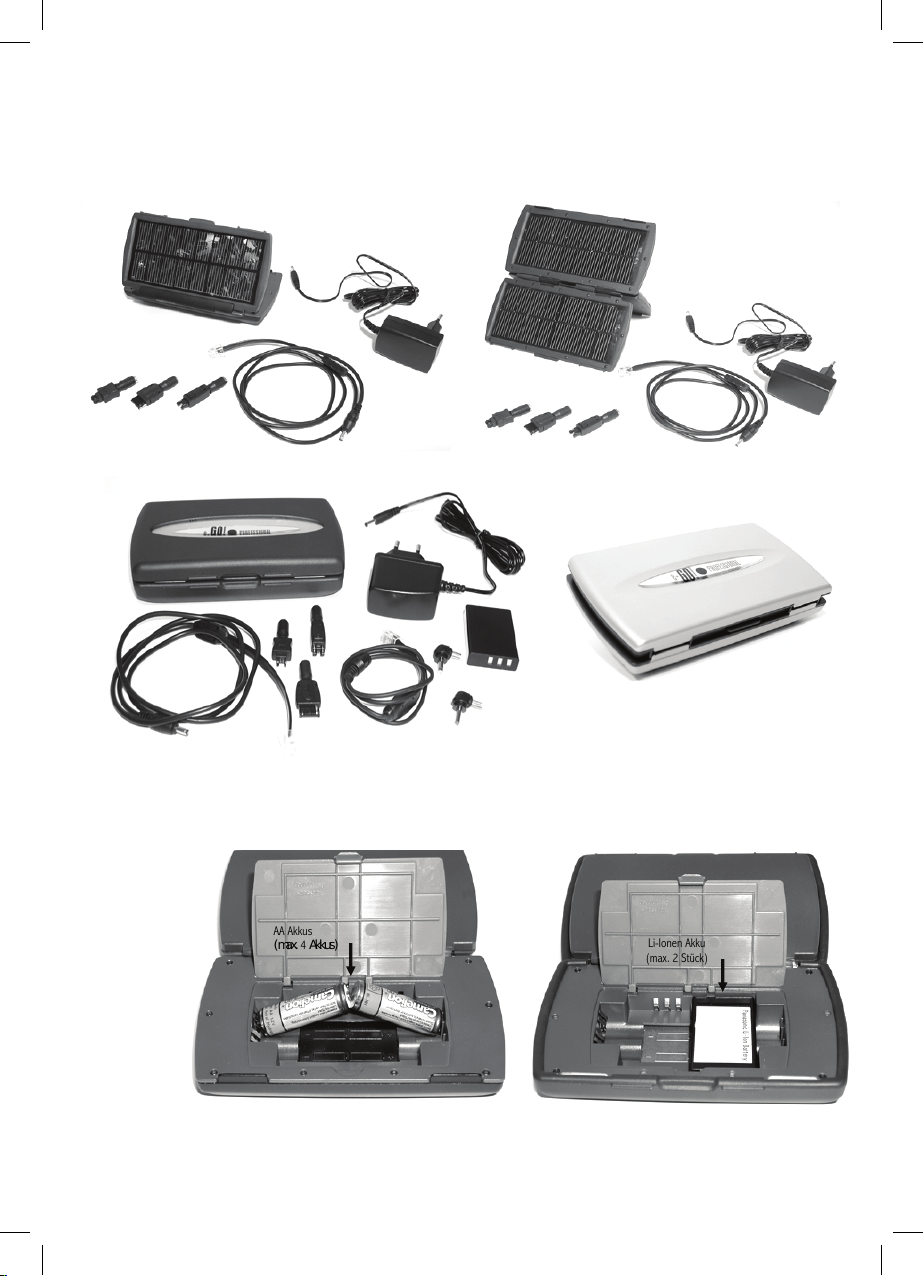

e.GO! FUN (links) und e.GO! MASTER (rechts), jeweils mit Netzadapter 1 A, Handy-Adapterkabel + 3 Adapterstecker(Lieferumfang ähnlich)
e.GO! PROFESSIONAL mit Netzadapter 1,7 A, Handy-Adapterkabel + 3 Adapterstecker, PDA-Adapterkabel + 2 Adapterstecker, Gummi-Prallschutz, Li-
Ionen Akku(Lieferumfang ähnlich); rechts ohne Prallschutz
Kurzanleitung
1. Akkus einlegen
Hinweis: nur Akkus gemäß Tabelle1 (s. u.) verwenden, Akkus nicht verpolen, keine defekten oder verbrauchten Akkus verwenden, nur Akkus mit
möglichst gleichem Ladezustand einlegen, keine Primärbatterien zum Laden einlegen!
AA Akkus
(max. 4Akkus) Li-Ionen Akku
(max. 2 Stück)
Akkus erst an
den Kontakten
anlegen, dann
hereindrücken
e.GO! FUN/MASTER e.GO! PROFESSIONAL

3
2. Laden + Betrieb über Solarmodule
Hinweis: Solarmodule möglichst exakt zur Sonne ausrichten, e. GO! nur mit aufgeklappten Modulen in die Sonne legen, sonst im Schatten lassen, besonders
Basisgerät und Akkus vor Aufheizung schützen!
3. Laden + Betrieb über Netzadapter
Hinweis: Nur original Netzadapter verwenden, nur an dafür vorgesehene Netzsteckdosen anschließen (siehe technische Daten).
4. Externe Geräte betreiben
Hinweis: Nur externe Geräte gemäß Geräteliste anschließen, zuvor Betriebshinweise und Polarität des betreffenden Gerätes beachten, Ausgangsleistung
für optimalen Wirkungsgrad möglichst niedrig wählen. Externe Geräte können auch direkt ohne Pufferakkus betrieben werden. Nach Beendigung des
Betriebs des externen Gerätes Adapterkabel aus e.
GO! herausziehen, sonst erhöhter interner Akku-Stromverbrauch!
5. Betriebsarten (Modi)
Mit AA-Akkus:
Lademodus 1 :startet nach Einlegen der Akkus automatisch. Ladung mit max. 1 A Ladestrom pro Akku. Die Ladezustandsanzeige LED1-3 kann je nach
Akkutyp erhebliche Abweichungen aufweisen. Die Akkus werden in jedem Fall 100% voll geladen.
Lademodus 2 :startet automatisch nach Einlegen vollständig entladener Akkus, oder alternativ
nach Entladung der Akkus durch Anschluss eines externen Gerätes über das Adapterkabel,
anschließendem Herausziehen des Adapterkabels,
und dann Anschluss an Netzadapter + Stromnetz.
Ladung mit 500 mA Ladestrom pro Akkustrang. Ladezustandsanzeige LED1-3 wie bei Lademodus 1.
Lademodus 3 :startet automatisch nach Volladung in Lademodus 2.
Genaue Überwachung aller Lade- und Entladevorgänge, Ladung dabei mit max. 1 A Ladestrom pro Akku, Ladezustandsanzeige LED1-3 sehr genau.
Nach Entnahme der Akkus wieder Lademodus 1 oder 2.
Mit Schalter eine Ausgangsleistung wählen
(1=1,3 W / 2=2,5 W / 3=4,0 W),
Adapterkabel anschließen,
Gerät anschließen.
LED4 (rot) leuchtet:
angeschlossenes externes Gerät wird
versorgt.
Stecker in Eingangsbuchse e.
GO! ,
Netzadapter in Steckdose stecken
LED5 (grün) leuchtet:
Akkus in e.
GO! werden geladen.
LED4 (rot) + LED5 (grün) leuchten:
ggf. angeschlossenes externes Gerät
wird versorgt.
e.
GO! in Position 30°, 45°, 60° zur
Sonne ausrichten.
LED5 (grün) leuchtet:
Akkus in e.
GO! werden
geladen bzw.
LED4 (rot) + LED5 (grün) leuchten:
ggf. angeschlossenes externes Gerät
wird versorgt.
30° 45° 60°
Netzadapter

4
Mit Li-Ionen Akkus (nur PROFESSIONAL ):
Keine unterschiedlichen Lademodi, generell max. 1 A Ladestrom, Ladezustandsanzeige LED1-3 sehr genau (Abweichung < 20%).
Erhaltungsladung:
Nach vollständiger Aufladung der internen Akkus Übergang in Erhaltungsladung (Pulsladung): LED5 blinkt beim Laden.
Standby (mit eingelegten Akkus):
Stromspar-Betrieb (Standby-Modus) ohne eingestecktes Adapterkabel und ohne Netzadapter. Bei Anschluss Netzadapter oder Adapterkabel Übergang
in Aktiv-Modus (LED-Anzeige vgl. Tab. 2).
Ohne eingelegte Akkus (Direktbetrieb):
Direktbetrieb externer Geräte durch Solarmodule oder durch Stromquelle am DC-Eingang (Netzadapter, Zusatz-Solarmodul etc.) über Adapterkabel, falls
keine Akkus eingelegt sind. Bei reinem Solarbetrieb Ausgangsleistung abhängig von Sonneneinstrahlung!
Empfehlung für Solarbetrieb bzw. -ladung externer Geräte mit idealem Wirkungsgrad:
Mit geladenen Akkus (ideal: Li-Ionen) in e.
GO! und bei voller Sonne in Schalterstellung 1 (1,3 W) oder mit Zusatz-Doppelmodul in Schalterstellung 1
oder 2 (2,5 W).
Tabelle1: Akkutypen und Ladezeiten
Akkutyp, zulässiger Ladestrom Typische Kapazität Ladezeit mit Netzadapter* Ladezeit solar*
(PROFESSIONAL / MASTER)
Ladezeit solar*
(FUN)
NiMH AA, 1A 1000 - 2400 mAh 1,5 – 5 Std. 2 – 6 Std. 4 – 12 Std.
NiCd AA, 1A 500 - 1000 mAh 1 – 2 Std. 1 – 2,5 Std. 2 – 5 Std.
NiMH AAA (über Adapter), 1A 600 - 1000 mAh 1 – 2 Std. 1 – 2,5 Std. 2 – 5 Std.
RAM AA, 1A** 1500 - 2000 mAh 4 - 8 Std. 4 - 8 Std. 8 - 12 Std.
Li-Ionen, z.B. Panasonic CGA E/101 1700 mAh 2,5 Std. 4 Std. --
* Mit 2 Akkus AA oder 1 Akku Li-Ion (nur PROFESSIONAL), solar bei voller Sonne 1000 W/m
2
und 10 – 30°C T
Umgebung
. Mit 4 Akkus etwa doppelte Ladezeit.
** Nur bedingt verwendbar, siehe Kapitel 8
Tabelle2: Ladezustandsanzeige LED 1-3
Standby (blinkt langsam) Aktiver Betrieb (blinkt schnell)
Akku-Ladezustand LED1 LED2 LED3 LED1 LED2 LED3
0% -- -- -- -- -- --
< 20% blinkt -- -- blinkt -- --
20 ... < 50% -- blinkt -- leuchtet blinkt --
50 ... < 80% -- -- blinkt leuchtet leuchtet blinkt
80 ... 100% blinkt blinkt blinkt leuchtet leuchtet leuchtet

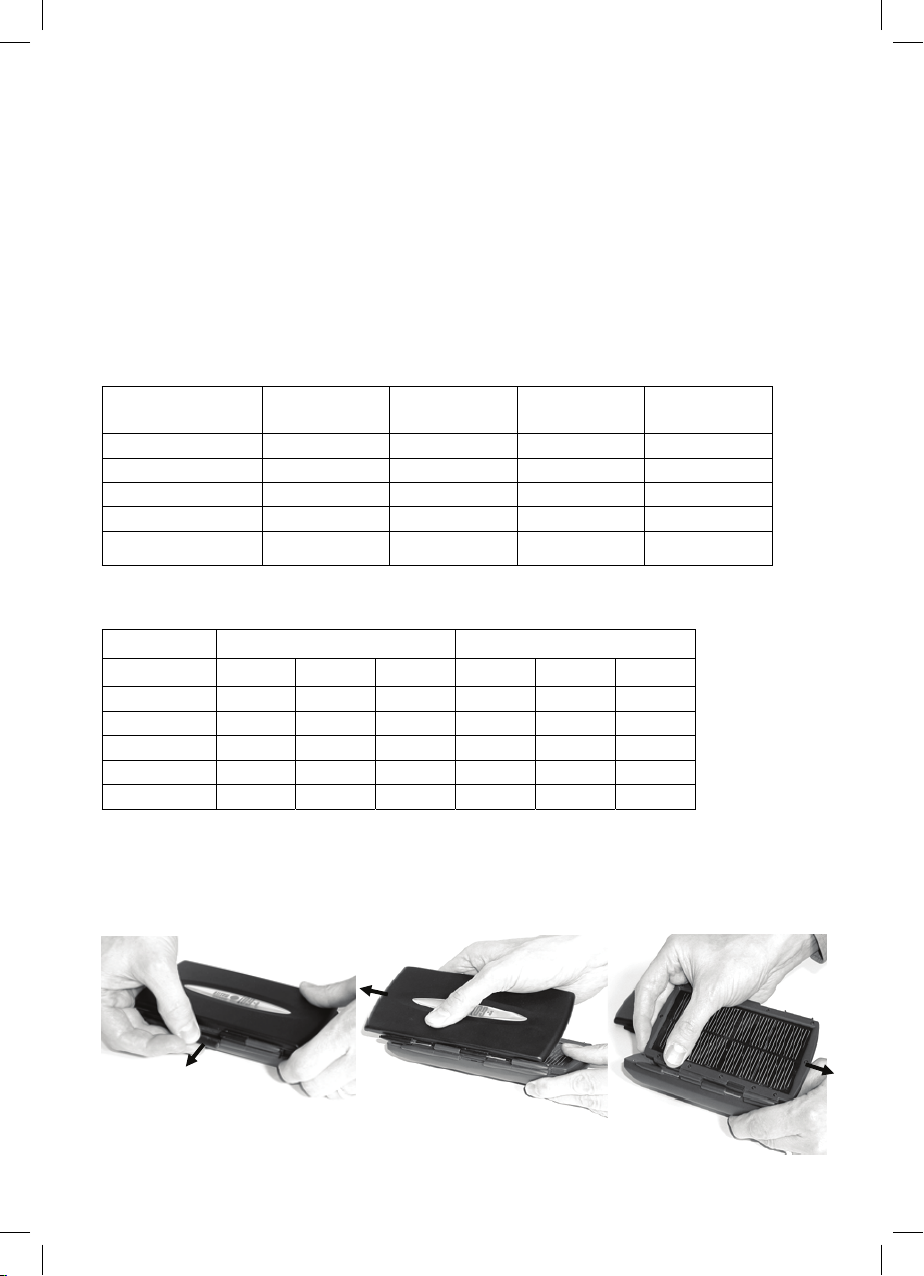

6. Solarmodule entfernen / installieren / kombinieren
Erst Scharniersicherung bis zum Anschlag herausziehen, dann Deckelmodul seitlich abziehen, dann Basismodul seitlich entgegengesetzt abziehen.

5

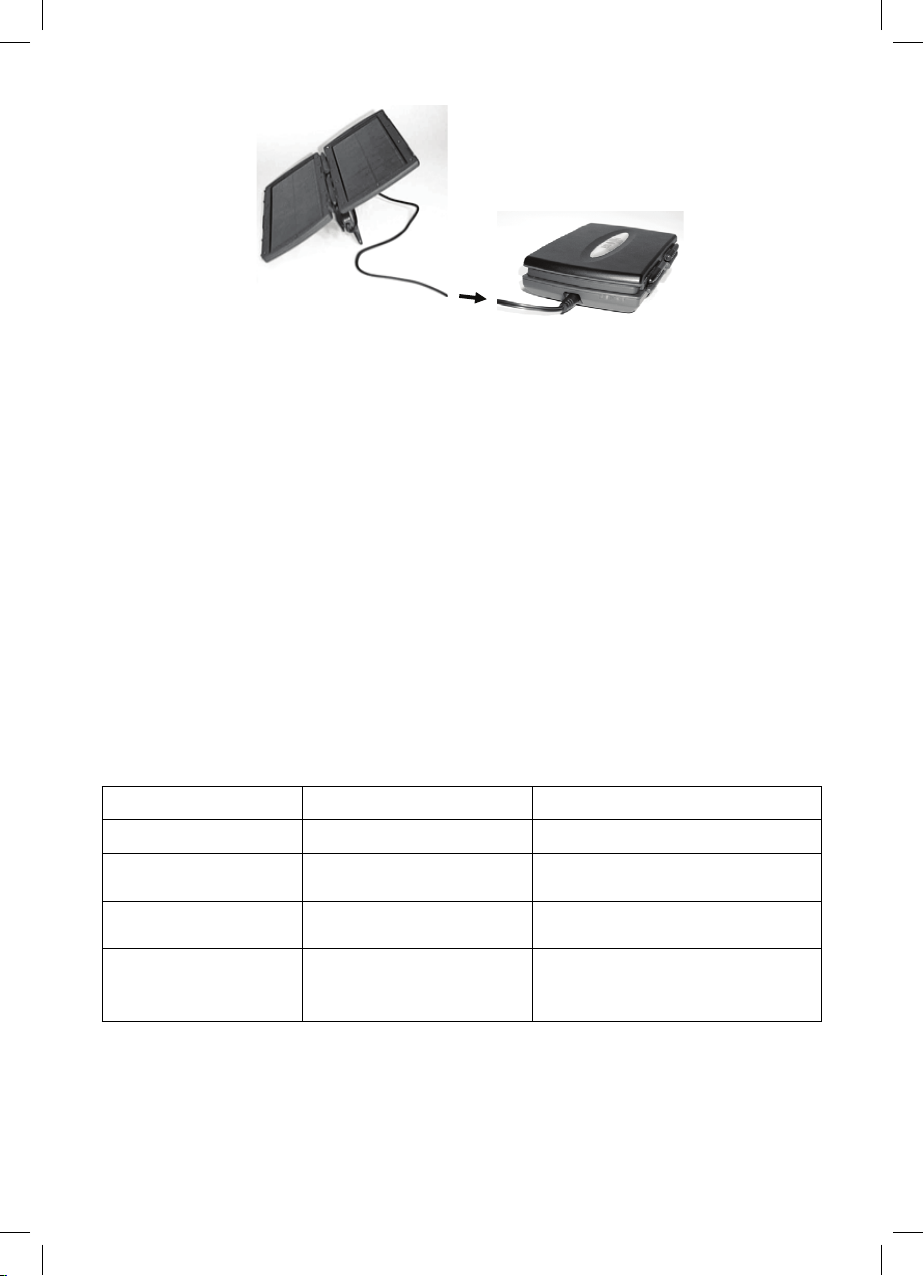

Mögliche Kombinationen für den Solarbetrieb von e.
GO! :
1 oder 2 Solarmodule über Scharnier mit Basisgerät verbinden (Lieferzustand)
Optionales Zusatzmodul über Kabeladapter und Eingangsbuchse mit Basisgerät verbinden
1 oder 2 Solarmodule über Scharnier mit Basisgerät verbinden + Zusatzmodul über Kabeladapter und Eingangsbuchse mit Basisgerät verbinden.
Zusatzmodul dabei z. B. mit Riemen durch Schlitze im Kabeladapter auf dem Rucksack befestigen, Basisgerät in den Rucksack bzw. in den
Schatten legen.
7. Technische Daten
Nennleistung Solarmodule: 1,1 W (FUN), 2,2 W (MASTER), 2,6 W (PROFESSIONAL)
Ausgangsleistung für Betrieb externer Geräte: 1,3 / 2,5 / 4,0 W (bei 5 ... 10 V Ausgangsspannung und 25°C)
Ausgangsspannungsbereich: 4 ... 14 V (je nach Adapterkabel)
Eingangsspannung / -strom DC-Buchse: 4,5 ... 5,5 V / max. 1,8 A
Ladestrom interne Akkus: max. 1 A pro Akku bzw. Akkustrang
Ruhestrom im Standby: 0,8 mA (mit 2 AA-Akkus)
Netzspannungsbereich Netzadapter: 90 ... 270 V AC, Netzstecker Europa-Norm
Temperaturbereich Umgebung: 0 ... +45°C (Laden), -20 ... +50°C (Entladen und Lagerung), +10 ... +30°C (empfohlener Betriebsbereich)
Max. rel. Feuchte: 95%
Schutzklasse: IP52
Gehäusematerialien: PC-ABS, PMMA, Santoprene
Abmessungen: 160 x 90 x 36 mm
Gewicht: 300g ohne Akkus
8. Was tun bei Problemen
Tabelle3: Probleme und mögliche Abhilfe
Erscheinungsbild Mögliche Ursachen Abhilfe
Akkus auch nach mehreren Stunden nicht geladen trotz
angeschlossenem Netzadapter
Akkukontakte verschmutzt
Akkus oder Elektronik defekt
Akkukontakte mit Kontaktspray o.ä. reinigen
Akkus tauschen bzw. Gerät zur Reparatur einsenden
Akkus auch nach mehreren Stunden nicht geladen trotz
beleuchtetem Solarmodul
Akkukontakte verschmutzt
Scharnierkontakte verschmutzt
Solarmodul oder Elektronik defekt
Akkukontakte mit Kontaktspray o.ä. reinigen
Scharnierstifte mit Kontaktspray o.ä. reinigen
Akkus tauschen bzw. Gerät zur Reparatur einsenden
Keine LED leuchtet trotz angeschlossenem Netzadapter oder
beleuchtetem Solarmodul und/oder angeschlossenem
externem Gerät und/oder
eingelegten geladenen Akkus
Max. Temperaturbereich überschritten
Akkukontakte verschmutzt
Elektronik defekt
Abkühlen bzw. aufwärmen lassen
Akkukontakte mit Kontaktspray o.ä. reinigen
Gerät zur Reparatur einsenden
Angeschlossenes Endgerät lässt sich nicht laden oder
betreiben
Keine geladenen Akkus in e
.GO! eingelegt und
Solarmodul nicht in vollem Sonnenlicht
Kontaktfehler an Buchse DC-Ausgang oder
Handystecker Kabel oder Elektronik defekt
Geladene Akkus einlegen oder Solarmodul voll in Sonnenlicht
ausrichten, ggf. Schalter auf Stufe 1
Mehrfaches Ein- und Ausstecken des betreffenden Steckers,
ansonsten mit anderem Kabel testen
Kabel und Gerät zur Reparatur einsenden
Hinweis
: Bei einer Fehlfunktion von e. GO! entfernen Sie zunächst alle Stromquellen (Akkus, Netzadapter) und klappen Sie die Solarmodule zusammen. Warten Sie dann mindestens 10
Sekunden, bevor Sie e.GO! wieder in Betrieb nehmen. Wenn dann die Fehlfunktion noch immer vorhanden ist, verfahren Sie wie oben beschrieben.
Zusatzmodul mit
Kabeladapter

6
Tips und Hinweise
¾
Wirkungsgrad im Solarbetrieb:
Für einen maximalen Wirkungsgrad sollte das Solarmodul bzw. die Solarmodule von e. GO! exakt zur einstrahlenden
Lichtquelle ausgerichtet und die Basiseinheit dadurch voll abgeschattet sein. Beim Anschluss eines externen Gerätes an e.
GO! wird der maximale
Wirkungsgrad dann erzielt, wenn
a) in e.
GO! geladene Akkus eingesetzt sind (ideal: Li-Ionen, nur bei PROFESSIONAL möglich)
b) die Sonneneinstrahlung ca. 50 -100% des Maximalwertes (1000 W/m
2
: etwa Mittagssonne in Mitteleuropa, etwa März bis Oktober) beträgt
c) beim Einsatz mit 1 oder 2 Solarmodulen (FUN oder MASTER/PROFESSIONAL) das externe Gerät in Schalterstellung 1 (1,3 Watt) und beim
Einsatz eines zusätzlichen externen Doppelmoduls in Schalterstellung 1 oder 2 (1,3 oder 2,5 Watt) betrieben wird.
Durch die patentierte Regelautomatik von e.
GO! wird auch bei schwankender Lichteinstrahlung eine konstante Ausgangsleistung an ein
angeschlossenes externes Gerät abgegeben. Überschüssige Solarenergie wird dabei in den internen Akkus gespeichert, bei solarer Unterdeckung
wird aus den Akkus anteilig Energie entnommen.
¾
Wirkungsgrad und Ausgangsleistung:
Je niedriger die Ausgangsleistung von e.
GO! beim Betrieb bzw. Laden externer Geräte, desto höher sein
Wirkungsgrad. Manche Kleingeräte benötigen allerdings eine Mindestbetriebs- bzw. -ladeleistung, ab der sie Betrieb bzw. Ladung zulassen. Daher
wird empfohlen, zuerst in Schalterstellung 1 (1,3 Watt) zu starten und dann, falls notwendig, auf Schalter-stellung 2 (2,5 Watt) oder 3 (4,0 Watt)
zu wechseln. Schalterstellung 3 sollte nur in Ausnahmefällen verwendet werden und ist vor allem für den akkulosen Betrieb mit dem
PROFESSIONAL-Netzadapter geeignet.
¾
Toleranz der Ausgangsleistung:
Die für die Schalterstellungen 1 bis 3 angegebenen Ausgangsleistungen sind Richtwerte und hängen u.a. von der
Umgebungstemperatur und der Ausgangsspannung ab. Für genauere Angaben zu möglichen Abweichungen kontaktieren Sie bitte unseren Service.
¾
Entladung externer Geräte:
Viele Kleingeräte verbrauchen unsinnigerweise intern einen relativ hohen Strom, wenn sie an ein externes Ladegerät
angeschlossen sind. Bei Handies beträgt dieser reine Verluststrom typisch 20 bis 30, jedoch bis zu 80 mA, bei PDAs 20 bis 100 mA (je nach
Gerät). Ein Direktbetrieb dieser Geräte mit e.
GO! ohne interne Akkupufferung sollte daher immer nur bei vollem Sonnenschein vorgenommen
werden, da sonst der Ladestrom ggf. niedriger als der interne Verbrauchsstrom des externen Gerätes ist. Ansonsten mögliche Folge: Das externe
Gerät entlädt sich intern trotz externem Ladestrom!
¾
Akkutypen:
e. GO! ist ideal für den Betrieb mit 1-2 Li-Ionen Akkus (nur PROFESSIONAL) oder mit 2 - 4 NiMH Akkus mit möglichst hoher Kapazität
geeignet. Durch die intelligente Ladesteuerung mit verschiedenen Lademodi wird dennoch jeder angegebene Akkutyp optimal geladen, auch NiCd
Akkus und RAM Zellen. NiCd Akkus sollten dabei nicht in AAA Bauform eingesetzt werden, da deren Kapazität die untere Grenze (vgl. Tabelle 1)
unterschreitet. RAM Zellen sind nicht für häufiges Entladen und auch nur für geringe Entladeströme geeignet (möglichst unter 200 mA bei AA Zellen).
Bei einem Gerätedefekt können RAM-Zellen beschädigt werden, dabei besteht Verletzungsgefahr. Die Verwendung von RAM-Zellen geschieht daher
auf eigene Gefahr.
¾
Defekte oder nicht spezifizierte Akkus:
Akkus mit internem Kurzschluss werden von e. GO! nur mit einem Minimalstrom geladen und können dabei nur
in Ausnahmefällen wieder revitalisiert werden. Falls daher auch nach einer Ladezeit von mehreren Stunden mit externem Netzadapter kein
Ladezustand von mindestens 20 - 50% erreicht wird (LED2 blinkt), sollten die Akkus nicht weiter in e.
GO! verwendet werden. Die Verwendung
anderer als der in Tabelle 1 genannten Akkus wie z.B. Akkus mit geringerer Kapazität, Primärbatterien oder andere Akkusysteme, sowie von RAM-
Zellen, ist von der Gewährleistung ausgeschlossen. Primärbatterien können jedoch, speziell in Notfällen, für eine ausschließliche Entladung in e.
GO!
eingesetzt werden.
¾
Robustheit und Schockbelastung:
e.
GO! wurde sowohl für den indoor-Betrieb am Stromnetz bzw. am Fenster als auch für den rauhen outdoor-
Betrieb konzipiert. Daher verträgt er Kratzer und Schocks ähnlich wie andere mobile Geräte (Handies, PDAs). Er ist jedoch nicht vor
Beschädigungen durch starken mechanische Belastungen geschützt, wie z. B. beim Fallenlassen auf einen harten Untergrund. Mehr Sicherheit
bietet hier der optionale Prallschutz (im PROFESSIONAL Lieferumfang), der auf das Gehäuse aufgezogen werden kann.
¾
Feuchtigkeit:
Falls Wasser in das Gehäuse von e. GO! eindringt, müssen sofort die Akkus herausgenommen und ein angeschlossener Netzadapter
entfernt werden. e.
GO! sollte dann so positioniert werden, dass das Wasser austreten kann. Nach dem Trocknen sollte wieder einwandfreier Betrieb
möglich sein. Hohe Luftfeuchtigkeit, wie sie z. B. in tropischen Regionen vorkommt, ist für e.
GO! kein Problem.
¾
Temperatur-Schutzmaßnahmen:
e.
GO! besitzt eine Reihe von internen Schutzmaßnahmen, um seine internen und die extern verbundenen
Komponenten sowie den Benutzer vor Schaden zu bewahren. Daher kann es bei Umgebungstemperaturen über ca. 45°C zu einer Abschaltung des
Ladevorgangs kommen, vor allem bei Verwendung des Power-Netzadapters und gleichzeitigem Laden von AA-Akkus und Betrieb eines externen
Gerätes in Schalterstellung 3 (4 Watt). Bei niedrigen Umgebungstemperaturen unter ca. 0°C kann es ebenfalls zu einer Abschaltung der Ladung
kommen, da sonst die Akkus geschädigt werden können. Falls die Basiseinheit direkt vom Sonnenlicht bestrahlt wird, ist die interne
Temperaturerhöhung entsprechend höher und eine Abschaltung kann bereits früher statt-finden. Daher sollte darauf geachtet werden, dass die
Basiseinheit immer von den Solarmodulen abgeschattet wird. Von einem Betrieb in aufgeheizten Fahrzeugen (Innentemperatur über 45°C) oder in
anderen heißen Umgebungen wird grundsätzlich abgeraten. Bei einer Temperaturabschaltung sind sämtliche LEDs ausgeschaltet.
¾
Kurzschluss und Überspannung:
e.
GO! ist dauerhaft gegen externen Kurzschluss an seinem DC-Eingang sowie am Ausgang des Adapterkabels
geschützt und schaltet in diesem Falle seine interne und externe Stromversorgung ab. Trotzdem sollte ein solcher Fall vom Benutzer unbedingt
vermieden und auf ordnungsgemäße Funktion angeschlossener externer Komponenten geachtet werden. e.
GO! ist gegen Überspannung an den
Ein- und Ausgängen im Rahmen der geltenden EMV-Richtlinien geschützt. Das Anlegen einer externen Spannung am Ausgang bzw. die
Verwendung eines nicht originalen Netzadapters am DC-Eingang kann zu Schäden sowohl an e.
GO! als auch angeschlossenen Geräten führen, die
dann von der Gewährleistung ausgeschlossen sind. Dies gilt auch für den Anschluss von induktiven Lasten am Adapterkabel, die zur Entstehung
von Ausgangsspannungen von mehr als 16 V führen, sowie für die Verwendung von nicht originalen Adapterkabeln.

7
¾
Generelle Sicherheitshinweise:
Aus Stromspar- und auch generell aus Sicherheitsgründen sollten Netzladegeräte (wie e. GO! mit Netzadapter) nicht
über mehrere Tage am Stromnetz angeschlossen sein. Bei einem internen Defekt begrenzt e.
GO! den Ladestrom zwar auf einen ungefährlichen
Wert, ein starkes Überladen der internen Akkus kann jedoch nicht ausgeschlossen werden. In einem solchen Fall sind sämtliche LEDs ausgeschaltet
(vgl. auch Kurzanleitung Kap.8). Bei abgeschalteten LEDs trotz geladener Akkus oder angeschlossener Geräte am Ein- oder Ausgang liegt ein
interner Defekt, eine defekte angeschlossene Komponente oder Übertemperatur vor. In diesem Fall entfernen Sie sofort alle angeschlossenen
Geräte sowie die internen Akkus! Diese Maßnahmen gelten auch, wenn die Akkus oder andere Teile des Gerätes oder externer Komponenten so
heiß sind, dass sie nicht mehr angefasst werden können (ca. 70°C) oder wenn Sie Brand- oder Rauchentwicklung feststellen. Berühren Sie die
Akkukontakte sowie die Ein- und Ausgänge nicht mit metallischen Gegenständen, da so Kurzschlüsse entstehen können!
¾
Pflege:
Für einen einwandfreien Betrieb von e. GO! sollten folgende Pflegemaßnahmen regelmäßig durchgeführt werden:
Akkukontakte regelmäßig reinigen, dabei ggf. ein mit Fettlöser oder Kontaktspray benetztes Tuch verwenden.
Scharnierkontakte bei sichtbaren Verschmutzungen reinigen, z.B. nach Einsatz in staubiger Umgebung.
Verschmutzungen auf den Solarmodulen vorsichtig mit einem weichen, ggf. mit warmem Wasser angefeuchteten Tuch beseitigen.
Kabel und Peripheriekomponenten auf Defekte etc. überprüfen.
Optionale Zusatzkomponenten
Zusatz-Einfachsolarmodul (Deckel-Solarmodul), unterschiedlich für e. GO! FUN / MASTER und PROFESSIONAL
Zusatz-Doppelsolarmodul mit Kabeladapter für DC-Eingang, unterschiedlich für e.
GO! FUN / MASTER und PROFESSIONAL
Kabeladapter zum Verbinden des Deckel- oder Basis-Solarmoduls bzw. beider Solarmodule mit dem Basisgerät
Blende zur Abdeckung Scharnier für e.
GO! FUN
Gummi-Gehäuseschutz (Prallschutz) gegen Schockbelastungen
Diverse Adapterkabel (vgl.
Liste Adapterkabel ) zum Betrieb Endgeräte
KFZ-Adapter zur Aufladung über KFZ-Bordnetz (12 V)
USB-Adapter zur Aufladung über USB-Port (z. B. von PC)
Netzadapter (2 Leistungsvarianten 4 V / 4 W und 5 V / 8 W)
AAA -> AA Adapter zur Verwendung von AAA Zellen im Akkufach
Gewährleistung
e. GO! ist ein nach hohen Qualitätsstandards entwickeltes und hergestelltes Qualitätsprodukt. Sollten dennoch trotz vorschriftsgemäßem Gebrauch Fehler
auftreten, gewähren wir kostenlose Reparatur oder Ersatz innerhalb einer Frist von 2 Jahren ab Kaufdatum. Die Gewährleistung gilt nicht
bei Nichtbeachtung eines der in diesem Manual beschriebenen Bedienungshinweise oder fahrlässigem Gebrauch des Gerätes
bei Verwendung nicht originaler oder erkennbar defekter Zusatzkomponenten (Akkus, Adapterkabel, Netzadapter,
Zusatzmodule etc.)
nach Öffnen des Gerätes durch nicht ausdrücklich durch uns autorisiertes Personal
für externe Geräte, die an e.
GO! angeschlossen wurden
Obwohl alle in der Geräteliste angegebenen Geräte bzw. Geräteserien mit e.
GO! getestet wurden, können wir nicht für eine einwandfreie Lade- oder
Stromversorgungsfunktion externer Geräte garantieren, da Gerätehersteller häufig interne Leistungsmerkmale und Funktionalitäten ändern.

8
Geräteliste für e. GO! Adapterkabel und Adapterstecker
Handy - Kabel
Universal 4,5 – 6,5 Volt, Adapterkabel für alle Adapterstecker sowie für
Nokia Series
32xx / 33xx / 34xx / 35xx / 51xx / 52xx / 55xx / 61xx / 62xx / 63xx
65xx / 66xx / 71xx / 72xx / 76xx / 82xx / 83xx / 88xx / 89xx
Im e. GO! Set
PDA - Kabel
Universal 4,5 - 5,5 Volt mit Kupplung für Hohl- und Klinkenstecker Im e. GO! Set
(PROFESSIONAL)
USB - Kabel
Universal 4,5 - 5,5 Volt mit USB-Buchse (female) optional
FireWire - Kabel
Universal 4,0 - 8,0 Volt mit FireWire-Buchse (female)
IPOD (nicht 3. Generation), IPODmini
optional
3V - Kabel
Universal 2,4 – 3,2 Volt mit Kupplung für Hohl- und Klinkenstecker
(Walkman / Discman / MiniDisc / MP3-Player etc.)
optional
Universalkabel
9V - Kabel
Ladekabel für 9V-Blockakkus optional
Motorola
T280 / T720 / V60 / V66 / V70 / V80 / V220 / V300 / V525 / V600 optional
Samsung
A200 / A300 / A400 / N400 / N500 / N620 / T100 / SGHE 700 /
SGHE 820
Im e. GO! Set
Siemens
C25 / S25 / A26 / C26 / A28 / C28 / A35 / C35 / M35 / S35 / SL42 /
C45 / ME45 / S45 / SL45 / A5x / M5x / MT5x
optional
Siemens
A55 / C55 / M55 / S55 / SL55 / A6x / C6x / MC6x / CF62
C65 / M65 / S65 / SF65 / CFX65 / SK65 / SL65 / CX65 / CX70
Im e. GO! Set
Stecker
Mobiltelefone
SonyEricsson
T20 / T28 / T39 / T65 / T66 / T68 / T100 / T200 / T300 / T600
R3xx / R520 / R600 / A2618 / Z1010
Im e. GO! Set
Acer
N10 / n20 / n20w / n30
HP
iPAQ H1915 / H1930 / H1940 / H2200 / H2210
Stecker
PDAs
Qtek
9090
Im
e.GO! Set
(PROFESSIONAL)
PDA-Kabel mit
4mm Hohlstecker
Motorola
CD900 / i2000 / L7089 / M6088 / P1088 / P7389 / StarTAC /
T191 / T260 / Timeport / V50 / V2088 / V3688 / V 3690
optional
Motorola
T180 / T192 / T250 / T2288 / V2288 optional
Panasonic
G520 / G600 optional
Philips
Az@lis / Ozeo / Savvy / Vouge / Xenium optional
Samsung
SGH-600 / SGH-2100 / SGH-2200 / SGH-2400 optional
Spezialkabel
Mobiltelefone
Sony Ericsson
600 / 700 / 800 / R250 / T10 / T18 optional
Casio
Cassiopeia E15 / Compaq Aero 1500 & kompatible monochrom optional
Handspring
Visor Edge optional
Palm
IIIc optional
Palm
Serie m500 optional
Psion
Serie 5 / Serie 5mx PRO / Revo
Ericsson MC218
optional
Psion
Serie 3 optional
GPS Garmin
12CX / 12XL / 12MAP / II+ / III / III+ / III Pilot / Street Pilot
45 / 45XL / 48 / 89 / 90 / 92 / 295 (10-40V kompatible)
optional
Spezialkabel
PDAs & Sonstige
GPS Garmin
12 / 38 / 40 (5-8V kompatible) optional
Hinweise:
¾Die Kabelbezeichnungen gelten auch für Modelle mit Zusatzbezeichnungen oder spezieller Typenbezeichnung.
Beispiel: Ericsson 600 = 618 / 628 / 638 etc. , Siemens S35 = S35 / S35i
¾Es erfolgt eine ständige Anpassung an neue Geräte.
¾Obwohl alle in der Geräteliste angegebenen Geräte bzw. Geräteserien mit e.
GO! getestet wurden, können wir nicht für eine einwandfreie Lade-
oder Stromversorgungsfunktion externer Geräte garantieren, da die Hersteller dieser Geräte häufig interne Leistungsmerkmale und
Funktionalitäten ändern.
! Auf korrekte
Polung achten!
TIP - = + -
TIP + = - +
Polung
PDA-Stecker:

9
Universal battery charger e. GO!
Operating instructions and technical information
06/2005
Hello!
We congratulate for purchasing of the novel Universal battery charger e. GO! It combines functions for you which either could be found only in a high-
quality mains operated device till now with the advantages of a solar powered, energy self-sufficient charge and supply device. We haven't equipped
e.
GO! only with state-of-the-art solar cell technology, patented electronic circuits and charge methods, we also have put our back into it regarding
design and quality. Because our aim was and is a pioneering product for people of today with a view of a lasting world of tomorrow. e.
GO! follows this
like all products of SOLARC for all of us from regenerative energy sources vitally necessary way to the self-sufficient energy supply. With a e.
GO! MASTER
at a sunny window at permanent use in Munich, Paris or London up to 300 NiMH batteries can be charged with 2000 mAh or the same number alkali
manganese primary batteries can be saved within a year charged. However, this is only one of the various applications of e.
GO! -- therefore read the
following instructions before putting into operation to get to know e.
GO! and avoid problems.
We wish you a lot of fun with your e.
GO! now.
Overview Functions and versions
e. GO! is a universal battery charger with mains or solar power supply for the operating and for the charging of electrical devices with max. 4 watts of
operating or charging power. A folding case has 1 or 2 frontal solar modules and one rear, shaded base unit. In this electronics and the battery case
are arranged for 2 to 4 removable AA batteries or 1 to 2 Li-Ion batteries (only PROFESSIONAL version). The solar modules click in in 60° position, an
operation is possible in 60° as well as 30° angles to the ground.
Solar modules and base unity are connected through a unique contact hinge connection at e.
GO! . Through this a fast change is possible of the version
FUN on the version MASTER by putting the lid module on. The single or double module also can as well be removed completely and connected with the
base unit through an optional cable adapter. E.g. this is then packed into the backpack while the solar module simply is fastened to the backpack on the
outside.
e.
GO! as well indoor can be placed at the window or simply operated as an intelligent net battery charger besides use as a mobile outdoor solar charger
for globetrotters, bikers, mountaineers, glider pilots, boat owners like also for PROFESSIONAL users like armed forces, mountain rescue service etc..
For the communication with the outside world e.
GO! is equipped with the following components:
1 initial socket for DC sources, e.g. mains adapter or further solar modules
1 output jack for the operation of devices via special adapter cables
5 LEDs for display of capacity, charge and discharge
1 switch for the choice of the output power.
e.GO! FUN und MASTER in detail
DC input
socket
Output port
Switch
position
1 2 3
hinge safeguard
LED-display
Top cover solar
module
Base solar module
Base unit
Battery case
baffle
e.
GO! FUN
LED5 LED4 LED3 LED2 LED1

10
e. GO! is offered into 3 verions:
Fun (1 solar module, battery case for 2 or 4 batteries AA NiMH/NiCd/RAM)
Master (2 solar modules, battery case for 2 or 4 batteries AA NiMH/NiCd/RAM)
Professional (2 solar modules with approx. 10% of a higher solar module performance, battery case for 1 to 2 Li-Ion batteries or alternatively 2 or
4 batteries AA NiMH/NiCd/RAM)
e.GO! FUN (on the left) and e.GO! MASTER (on the right), respectively with mains adapter 1 A, mobile phone adapter cable + 3 adapter plugs (scope of
supply like)
e.GO! PROFESSIONAL with mains adapter 1.7 A, mobile phone adapter cable + 3 adapter plugs, PDA adapter cable + 2 adapter plugs, rubber housing
protection, Li-Ion battery (scope of supply like); on the right without rubber housing protection
Short manual
1. Inserting
batteries
Note:
use only batteries in accable ance with Tab.1 (see below), note the correct polarity, don’t use faulty or consumed batteries, insert only batteries
with the same charge condition, don’t charge primary batteries!
AA batteries
(max. 4 piece) Li-Ionen batteries
(max. 2 piece)
First put batteries
against contacts,
then push down
e.GO! FUN/MASTER e.GO! PROFESSIONAL

11
2. Charging + operating via the solar modules
Note:
Adjust solar modules as exactly as possible to the sun, place e. GO! in the sun only with modules opened up or else in the shade, protect base unit and
batteries from on-heating particularly!
3. Charge + operating via mains adapter
Note:
Only use original mains adapters, only attach to appropriate mains outlets (see technical data).
4. Operating external device
Note:
Attach only external devices in accordance with devices list, follow operating notes and polarity of the device in question, choose output power for
an optimal efficiency as low as possible before. An external device can be operated also directly without buffer batteries. After completion of the
operation of the external device remove adapter cable from e.
GO! or else increased internal battery current consumption!
5. Operating modes
With AA batteries:
Charge mode 1 :
starts after inserting the batteries automatically with max. 1 A of charging current per battery. The charge condition display LED1-3 can
show depending on battery type considerable deviations. The batteries are charged 100% in every case.
Charge mode 2 :
starts automatically after inserting of completely discharged batteries, or alternatively
after discharging of the batteries by connection of an external device via the adapter cable,
pulling the adapter cable out then,
and then connection to mains adapter + mains supply.
Charge with 500 mA charging current per battery string. Charge condition display LED1-3 same as charge mode 1.
Charge mode 3 :
starts automatically after being fully charged in charge mode 2.
Exact supervision of all charging and discharging events at a max. 1 A of charging current per battery, very exact charge condition display LED1-3. After
removal of the batteries again charge mode 1 or 2.
Adjust output power through switch
(1=1,3 W / 2=2,5 W / 3=4,0 W), connect
external device through adapter cable.
LED4 (red) shines:
External device is supplied.
Insert plug in DC input socket og e.
GO! .
LED5 (green) shines:
Batteries in e.
GO! are being charged.
LED4 (red) + LED5 (green) shines:
External device (if connected) is
supplied.
Adjust e.
GO! in angle 30°, 45°, 60° fort
he best position to the sun.
LED5 (green) shines:
Batteries in e.
GO! are being
Charged or
LED4 (red) + LED5 (green) shines:
External device (if connected) is
supplied.
30° 45° 60°
Main adapter

12
With Li-Ionen batteries (only PROFESSIONAL ):
No different charge modes, generally max. 1 A of charging current, very exact charge condition display LED1-3 (deviation < 20%).
Trickle charge:
After a complete charging of the internal batteries transition into trickle charge (pulse charge): LED5 flashes during charging.
Stand-by (with inserted batterie):
Current saving operation (stand-by mode) without adapter cable plugged in and without mains adapter. At connection of mains adapter or adapter cable
transition into active mode (LED display see Tab. 2).
Without inserted batteries (direct operation):
Direct operation of an external device by solar modules or by a current source at the DC input (mains adapter, additional solar module etc.) via adapter
cable, if no batteries are inserted. For pure solar operation output power dependent on solar radiation!
Recommendation for solar operation or charge of external devices with maximum efficiency:
Battery charged (ideal: Li-Ion) in e.
GO! and at full sun in switch position 1 (1.3 W) or with additional double module in switch position 1 or 2 (2.5 W).
Table1: Battery types and charge times
Battery type, max. permitted
charging current
Typical capacity Charge time with mains
adapter*
Charge time solar*
(PROFESSIONAL,
MASTER)
Charge time solar*
(FUN)
NiMH AA, 1A 1000 - 2400 mAh 1,5 – 5 hrs. 2 – 6 hrs.. 4 – 12 hrs.
NiCd AA, 1A 500 - 1000 mAh 1 – 2 hrs. 1 – 2,5 hrs. 2 – 5 hrs.
NiMH AAA (via adapters), 1A 600 - 1000 mAh 1 – 2 hrs. 1 – 2,5 hrs. 2 – 5 hrs.
RAM AA, 1A** 1500 - 2000 mAh 4 - 8 hrs. 4 - 8 hrs. 8 - 12 hrs.
Li-Ionen, e. g. Panasonic CGA E/101
or Fuji NP-120 1700 mAh 2,5 hrs. 4 hrs. --
* with 2 batteries AA or 1 battery Li-ion (only PROFESSIONAL), solar at full sun 1000 W/m2 and 10 -30°C T
ambient
. Approximately doubled charge time with 4 batteries.
** only usable under limited conditions, see Kap 8
Table2: Charge condition display LED 1-3
Stand-by (flashes slowly) Aktive operation (flashes fast)
Battery-charging up condition LED1 LED2 LED3 LED1 LED2 LED3
0% -- -- -- -- -- --
< 20% flash -- -- flash -- --
20 ... < 50% -- flash -- flash flash --
50 ... < 80% -- -- flash flash flash flash
80 ... 100% flash flash flash flash flash flash
6. Install / combine / remove solar modules
First pull out intermediate part (hinge safeguard) until the stop as shown - possibly with a screwdriver -, then remove lid solar module at the side, then
remove base solar module at the side in the other direction.

13
Possible combinations for the solar operation of e.
GO! :
Connecting 1 or 2 solar modules with base unit via hinge (delivering condition)
Connecting an optional additional module with base unit via cable adapter and DC input socket
Connecting 1 or 2 solar modules via hinge with base device + additional module via cable adapter and DC input socket with base unit. E.g.
additional module fastening with straps by slits in the cable adapter on the backpack, putting base unit in the backpack or in the shade.
7. Technical data
Nominal power solar modules:: 1,1 W (FUN), 2,2 W (MASTER), 2,6 W (PROFESSIONAL)
Output power for operation of an external device : 1.3 / 2.5 / 4.0 W (at 5 ... 10 V output voltage and 25°C)
Output voltage range: 4 ... 14 V (depending on adapter cable)
Input voltage / current DC input socket: 4.5 ... 5.5 V/ max. 1.8 A
Charging current internal batteries: max. 1 a per battery or battery string
Closed-circuit current in stand-by mode: 0.8 mA (with 2 AA batteries)
Voltage range mains adapter: 90 ... 270 V AC, mains plug Europe norm
Ambient temperature range: 0 ... +45°C (storage), -20 ... +50°C(discharge and storage), +10 ... +30°C (recommended operating range)
Max. rel. humidity: 95%
Safety class: IP52
Case materials: PC-ABS, PMMA, Santoprene
Dimensions: 160 x 90 x 36 mm
Weight: 300 g without batteries
8. What to do at problems
Table3: Problems and possible remedy
Symptom Possible causes Remedy
Batteries also after several hours not charged
despite attached mains adapter
Battery contacts soiled
Batteries or electronics faulty
Cleaning battery contacts with contact spray or the like
Exchanging batteries or sending in device for the repair
Batteries also after several hours not charged
despite an illuminated solar module
Battery contacts soiled
Hinge contacts soiled
Solar module or electronics faulty
Cleaning battery contacts with contact spray or the like
Cleaning hinge pins with contact spray or the like
Exchanging batteries or sending in device for the repair
No LED shines despite attached mains adapter or
illuminated solar module and/or attached external
device and/or battery charged inserted
Max. temperature range exceeded
Battery contacts soiled
Electronics faulty
Having to cool down or to heat up
Cleaning battery contacts with contact spray or the like
Sending in device for the repair
Attached terminal cannot be charged or operated No charged batteries in e.
GO! inserted and solar module not
in full sunlight
Contact fault to socket DC output or mobile phone plug
Cable or electronics faulty
Inserting charged batteries or lining up in sunlight full of solar module, if
necessary switch on step 1
Multiple one and end stick of the plug in question, test with another cable
otherwise
Sending in cables and device for the repair
Note
: At abnormal function of e. GO! first remove all power sources (batteries, mains adapter) and fold solar modules, wait at least 10 seconds, then reconnect e. GO! . If there is no normal
function then, go on as described above.
Additional module
with cable adapter

14
Tips and notes
¾Efficiency in the solar operation: The solar modules should be oriented exactly to the light source for a maximum efficiency of e. GO! . The maximum
efficiency then is achieved at the connection of an external device to e.
GO! if
a) e.
GO! is equipped with charged batteries (ideal: Li-Ion, only with PROFESSIONAL possible)
b) the solar radiation is approx. 50-100% of the maximum value (1000 W/m²: approximately midday sun in Central Europe, approximately
March till October)
c) the external device is operated in switch position 1 (1.3 watts) and at use of an additional external double module in switch position 1 or 2
(1.3 or 2.5 watts) at use with 1 or 2 solar modules (FUN or MASTER/PROFESSIONAL).
By the patented power control system of e.
GO! a constant output power is provided to an attached external device even at a swaying light
irradiation. Excess solar energy is stored in the internal batteries, energy is taken proportionately from the batteries at a solar cover shortage.
¾Efficiency and output power: the lower the output power of e.
GO! for the operation or charging of external devices , the higher its degree of
effectiveness. Some devices need a minimum operation or charging performance as of which they accept operation or charging, though. It is
therefore recommended to start in switch position 1 (1.3 watts) first and to change to position 2 (2.5 watts) or 3 (4.0 watts) when necessary.
Switch position 3 should be used only in exceptions and is suitable for the operation with the PROFESSIONAL mains adapter primarily.
¾
Tolerance of the output power
: The output power values given for the switch positions 1 to 3 are average values and depend of the anbient
temperature and the output voltage: For details on possible deviations please contact our service.
¾
Discharging of external devices
: Many devices consume a relatively high current internally if they are attached to an external battery charger. This
pure loss current is typically 20 to 30 mA however up to 80 mA at mobile phones, at PDAs 20 to 100 mA (depending on device). A direct
operation of such devices with e.GO! without an internal battery buffering should therefore always be carried out only at full sunshine since
otherwise the charging current is lower than the internal consumption current of the external device. Otherwise possible consequence: The external
device discharges itself internally despite an external charging current!
¾
Battery types
: e.
GO! is ideally suitable for the operation with 1 or 2 Li-Ion batteries (only PROFESSIONAL) or with 2 or 4 NiMH batteries with a
capacity as high as possible. By the intelligent charging control with different charge modes any given battery type is charged optimally, also NiCd
batteries and RAM cells nevertheless. NiCd batteries shouldn't be used in AAA form since the capacity falls below the lower limit (cf. table 1.) RAM
cells are not usable for frequent charging and only for low discharge currents. There is danger of injury and of damaged RAM cells at a device defect.
The use of RAM cells therefore happens at its own risk.
¾
Batteries which are faulty or not specified
: Batteries with an internal short circuit are charged by e. GO! only with a minimal current and can become
revitalised only in exceptions. If therefore no charge condition of at least 20 - 50 % is achieved (LED2 flashes) after a charge time of several hours
either with an external mains adapter, the batteries shouldn't be further used in e.
GO! . The use of others than the batteries mentioned in table 1,
such as batteries with a lower capacity, primary batteries or other battery systems, as well as of RAM cells is excluded by the warranty. Primary
batteries can however, especially in emergencies, be used for an exclusive discharging in e.
GO! .
¾
Ruggedness and mechanical shocks
: e. GO! was designed both for the indoor operation at the mains power supply or at the window and for the
rough outdoor operation as well. It therefore stands scratches and shocks similarly as other mobile devices (mobile phones, PDAs etc.). It,
however, isn't protected against strong mechanical shocks, such as when dropping on a hard underground. The optional protection cover (in the
PROFESSIONAL scope of supply) which can be pulled up on the case offers more safety here.
¾
Humidity
: If water penetrates into the case of e. GO! , the batteries must be taken out and a mains adapter attached must be immediately removed.
e.
GO! then should be placed so, that the water can leave. After drying faultless operation should be possible again. High humidity as e.g. it
happens in tropical regions isn't a problem for e.
GO! .
¾
Temperature protective measures
: e.
GO! has a number of internal protective measures to protect its internal and the externally connected
components as well as the user from damage. It can therefore come to a switching off of the charging process at ambient temperatures above
approx. 45°C especially at use of the mains adapter and simultaneous charging of AA batteries and operation of an external device in switch
position 3 (4 watts). a switching off of the charging process is also possible at low ambient temperatures below approx. 0°C since otherwise the
batteries can be damaged. If the base unit is shone on directly by the sunlight, the internal temperature rise is accordingly higher and a switching
off can take place already earlier. Always you should pay attention, that the base unit therefore is shaded by the solar modules. Basically, an
operation in heated vehicles (inside temperature above 45°C) or in other hot surroundings is not recommended. At a temperature switching off all
LEDs are turned off.
¾
Short circuit and overcharge
: e. GO! is protected against an external short circuit at its DC input as well as at the adapter cable output durably and
switches its internal and external power supply off in this case. Such a case should be nevertheless absolutely avoided by the user and paid
attention to a proper function of attached external components. e.
GO! is protected against overvoltage at its in- and outputs due to the prevailing
EMV guidelines. Providing an external voltage at the output or the use of a not original mains adapter at the DC input can lead to damages both at
e.
GO! and device attached, which is then excluded by the warranty. This also applies to the connection of inductive loads at the adapter cable which
lead to the emergence of output voltages of more than 16 V as well as for the use of not original adapter cables.

15
¾
General safety hints
: For safety as well as energy saving reasons mains battery chargers (like e. GO! with mains adapter) shouldn't be attached to
mains over several days. At an internal defect e.
GO! limits the charging current on a harmless value, however, an overcharging of the internal
batteries cannot strongly be excluded. All LEDs are turned off (cf. also Kap.8) in such a case. There is an internal defect, a faulty attached
component or excess temperature at LEDs switched off despite charged batteries or device attached on the input or output. In this case
immediately remove all attached devices as well as the internal batteries! These measures are also valid if the batteries or other parts of the device
or external components are so hot that they cannot be grasped any more (approx. 70°C) or if you establish fire or smokes. Don't touch the
battery contacts as well as the inputs and outputs with metallic objects since short circuits can arise so!
¾
Care
: For a faultless operation of e.
GO! the following care measures should be carried out regularly:
Clean battery contacts regularly, if necessary with cleaning liquid or contact spray.
Clean hinge contacts at visible pollutions, e.g. after use in dusty surroundings.
Remove pollutions on the solar modules carefully with a soft cloth moistened with warm water if necessary.
Check cables and periphery components on defects etc..
Optional additional components
Additional solar module (lid solar module), different versions for e. GO! FUN / MASTER and PROFESSIONAL
Additional double solar module with cable adapter for DC input, different versions for e.
GO! FUN / MASTER und PROFESSIONAL
Cable adapter for connecting the lid or base solar module or both solar modules with the base unit
Baffle as hinge cover for e.
GO! FUN
Rubber housing against shock charges
Various adapter cables (cf. Device List) for the operation of external devices
Car adapter for the charging via the onboard power supply (12 V)
USB adapter for the charging via a USB port (e.g. of a PC)
Mains adapter (2 versions 4 V / 4 W und 5 V / 8 W)
AAA -> AA adapter fort he use of AAA cells in the battery case
Warranty
e. GO! is a quality product which has been developed and is produced according to high quality standards. If faults should appear nevertheless despite
correct use, we grant a free repair or a substitute within a period of 2 years as of purchase date. The warranty isn't valid
at nonobservance of one of the notes for the user described in this manual or negligent use of the device
at use of non-original or recognizably faulty additional components (batteries, adapter cables, mains adapters, additional solar modules etc.)
after opening the device by staff not authorized by us particularly
for external devices which were attached to e.
GO!
Although all devices indicated in the device list or device series were tested with e.
GO! , we cannot guarantee for a faultless charge or power supply
function of an external device since device manufacturers change frequently internal performance features and functionalities.

16
Device list for e. GO! adapter cables and adapter plugs
Mobil telephone cabel
Universal 4,5 – 6,5 Volt, adapter cable for all adapter plugs and for
Nokia Series
32xx / 33xx / 34xx / 35xx / 51xx / 52xx / 55xx / 61xx / 62xx / 63xx
65xx / 66xx / 71xx / 72xx / 76xx / 82xx / 83xx / 88xx / 89xx
In the e.
GO! Set
PDA cable
Universal 4.5 -- 5.5 volts with clutch for hollow and jack connector In the e.
GO! Set
(PROFESSIONAL)
USB cable
Universal 4.5 -- 5.5 volts with USB socket (female) optional
FireWire cable
Universal 4.0 -- 8.0 volts with FireWire socket (female)
IPOD (non 3. generation), IPODmini
optional
3V cable
Universal 2.4 -- 3.2 volts with clutch for hollow and jack connector
(Walkman/Discman/mini-disc/MP3 player etc.)
optional
Universal cable
9V cable
Charging cable for 9 V block batteries optional
Motorola
T280 / T720 / V60 / V66 / V70 / V80 / V220 / V300 / V525 / V600 optional
Samsung
A200 / A300 / A400 / N400 / N500 / N620 / T100 / SGHE 700 /
SGHE 820
In the e. GO! Set
Siemens
C25 / S25 / A26 / C26 / A28 / C28 / A35 / C35 / M35 / S35 / SL42 /
C45 / ME45 / S45 / SL45 / A5x / M5x / MT5x
optional
Siemens
A55 / C55 / M55 / S55 / SL55 / A6x / C6x / MC6x / CF62
C65 / M65 / S65 / SF65 / CFX65 / SK65 / SL65 / CX65 / CX70
In the e. GO! Set
Plug mobile
telephones
SonyEricsson
T20 / T28 / T39 / T65 / T66 / T68 / T100 / T200 / T300 / T600
R3xx / R520 / R600 / A2618 / Z1010
In the e. GO! Set
Acer
N10 / n20 / n20w / n30
HP
iPAQ H1915 / H1930 / H1940 / H2200 / H2210
Plug
PDAs
Qtek
9090
In the
e.GO! Set
(PROFESSIONAL)
PDA cable 4mm
of hollow plug
Motorola
CD900 / i2000 / L7089 / M6088 / P1088 / P7389 / StarTAC /
T191 / T260 / Timeport / V50 / V2088 / V3688 / V 3690
optional
Motorola
T180 / T192 / T250 / T2288 / V2288 optional
Panasonic
G520 / G600 optional
Philips
Az@lis / Ozeo / Savvy / Vouge / Xenium optional
Samsung
SGH-600 / SGH-2100 / SGH-2200 / SGH-2400 optional
Special cable
Mobile telephones
Sony Ericsson
600 / 700 / 800 / R250 / T10 / T18 optional
Casio
Cassiopeia E15 / Compaq Aero 1500 & compatible monochrome optional
Handspring
Visor Edge optional
Palm
IIIc optional
Palm
Serie m500 optional
Psion
Serie 5 / Serie 5mx PRO / Revo
Ericsson MC218
optional
Psion
Serie 3 optional
GPS Garmin
12CX / 12XL / 12MAP / II+ / III / III+ / III Pilot / Street Pilot
45 / 45XL / 48 / 89 / 90 / 92 / 295 (10-40V compatible)
optional
Special cable
PDAs etc.
GPS Garmin
12 / 38 / 40 (5-8V compatible) optional
Notes:
¾The cable names also apply to models with additional names or special model number.
Example: Ericsson 600 = 618/628/638 etc., Siemens S35 = S35/S35i
¾An adaptation to a new device is carried out permanently.
¾Although all devices indicated in the device list or device series were tested with e.
GO! , we cannot guarantee for a faultless charge or power
supply function of an external device since the manufacturers of these devices change frequently internal performance features and
functionalities.
! Note the
correct polarity!
TIP - = + -
TIP + = - +
Polarity
Plug PDA:

17
Chargeur universel e. GO!
Manuel d’utilisation et informations techniques
06/2005
Cher client!
Nous vous félicitons d’avoir acheté l’excellent chargeur de piles rechargeables universel e.GO!. Il associe des fonctions réservées jusqu’ici aux appareils
de qualité alimentés du réseau aux avantages d’un chargeur et d’une source d’alimentation autonome fonctionnant à l’énergie solaire. L’e.GO ! se
distingue non seulement par la technologie toute moderne de cellules solaires, des circuits électroniques et procédés de chargement brevetés mais
aussi par un design et une qualité remarquables. Car nous nous sommes proposés d’offrir à l’homme d’aujourd’hui un produit porteur d’avenir pour un
monde durable de demain. Comme tous les produits de SOLARC l’e.GO! suit le bon chemin vers une alimentation en énergie autonome à base de
sources d’énergies renouvelables. Avec un e.GO! MASTER placé à la fenêtre ensoleillée p. ex. à Munich, à Paris ou à Londres il est possible de
recharger dans une année et avec une utilisation continue au maximum 300 piles rechargeables NiMH de 2000 mAh ou bien d’économiser le même
nombre de piles primaires alcalines au manganèse. Mais ce n’est qu’un exemple des applications nombreuses de l’e.GO! - Avant de le mettre en service
veuillez donc lire attentivement la notice d’utilisation suivante pour vous familiariser avec le chargeur et pour éviter des problèmes.
Nous souhaitons beaucoup de plaisir avec votre e.GO!.
Fonctions et Variantes
L’e. GO! est un chargeur universel à alimentation secteur ou solaire pour faire fonctionner et recharger de petits appareils électriques d’une puissance
de fonctionnement ou de charge maxi. de 4 watts. Son boîtier est dépliable et il possède sur sa face frontale 1 ou 2 modules solaires (suivant la
variante choisie) et porte sur le dos non exposé au soleil l’unité de base. Celle-ci comporte les composants électroniques ainsi que le compartiment
pour 2 à 4 piles retirables AA (« LR06 ») ou 1 à 2 piles Li-Ion (seulement pour la version PROFESSIONAL). Les modules solaires s’enclenchent
s’encliquètent dans une position inclinée de 60° ce qui permet un fonctionnement dans un angle de 60° ainsi que de 30 ° par rapport à la surface
d’appui au support.
Les modules solaires et l’unité de base de l’e.
GO! sont liés les uns à l’autre par une liaison de charnière à contact ingénieuse. Cette dernière permet de
passer vite de la version FUN à la version MASTER par simple pose du module de couvercle. Il est également possible d’enlever complètement le
module unique ou double et de le connecter par l’intermédiaire d’un adaptateur de câble optionnel à l’unité de base. Celle-ci est rangée p. ex. dans le
sac à dos alors que le module solaire est simplement fixé à l’extérieur sur le sac à dos.
L’e.
GO! se prête non seulement à l’usage à l’extérieur en plein air pour les bourlingueurs, cyclistes, alpinistes, libéristes, vélivoles, propriétaires de
bateaux mais aussi pour le usagers professionnels dans l’armée et le secours en montagne. De plus, il peut s’utiliser à l’intérieur placé à la fenêtre ou
comme chargeur de secteur intelligent.
Pour assurer la communication avec le monde extérieur l’e.
GO! est équipé des composants suivants:
1 prise d’entrée pour sources de courant continu, p. ex. adaptateur de réseau ou d’autres modules solaires
1 prise de sortie pour l’exploitation d’appareils terminaux par l’intermédiaire de câbles adaptateurs spéciaux
5 affichages DEL pour la capacité, le chargement et le déchargement
1 commutateur pour sélectionner la puissance de sortie.
e.GO! FUN et MASTER en détail
Prise
d’entrée
Prise de
sortie
Position
commutateur
1 2 3
Arrêt de la
charnière
Affichages
DEL
Module
solaire du
couvercle
Module solaire
de base
Unite de base
Compartiment à
piles
Pièce de
revêtement
e.
GO! FUN
DEL5 DEL4 DEL3 DEL2 DEL1

18
e. GO! est offert en in 3 Versions:
Fun (1 module solaire, compartiment pour 2 ou 4 piles rechargeables AA NiMH/NiCd/RAM)
Master (2 modules solaires, compartiment pour 2 à 4 piles rechargeables AA NiMH/NiCd/RAM)
Professional (2 modules solaires d’une puissance accrue de 10 % du module solaire, compartiment pour 1 à 2 piles Li-Ion ou au choix pour 2 ou
4 piles AA NiMH/NiCd/RAM)
e.GO! FUN (à gauche) et e.GO! MASTER (à droite), chacun avec adaptateur de réseau 1 A, câble adaptateur pour téléphone portable + 3 fiches
d’adaptateur (contenu similaire)
e.GO! PROFESSIONAL avec adaptateur de secteur 1,7 A, câble adaptateur pour téléphone portable + 3 fiches d’adaptateur, câble adaptateur PDA + 2
fiches d’adaptateur, recouvrement antichoc en caoutchouc, pile lithium ionique (Contenu similaire), à droite sans protection antichoc
Mode d’emploi en abrégé
1. Pose des piles
Remarque: N’utiliser que des piles conformes au tableau I (voir ci-dessous), ne pas confondre la polarité des piles, ne pas employer des piles
défectueuses ou usées, utiliser uniquement des piles d’un état de charge sensiblement identique, ne pas mettre des batteries primaires pour le
chargement!
Piles AA
(4 pces maxi) Piles Li-Ionen
(2 pces maxi)
Appliquer d’abord
les piles sur les
contacts, puis les
insérer en
poussant
e.GO! FUN/MASTER e.GO! PROFESSIONAL

19
2. Chargement + fonctionnement avec modules solaires
Remarque
: Positionner les modules solaires très exactement par rapport au soleil, exposer l’e. GO! au soleil seulement avec les modules ouverts dépliés,
sinon le garder à l’ombre, protéger notamment l’unité de base et les piles contre tout réchauffement!
3. Chargement + fonctionnement avec adaptateur secteur
Remarque
: Utiliser uniquement des adaptateurs de réseau d’origine, ne connecter qu’à des prises prévues à cet effet (voir les Caractéristiques
Techniques).
4. Faire marcher des appareils externes
Remarque
: Ne brancher que des appareils externes conformes au liste d’appareils ci-après, observer les instructions de service et la polarité de
l’appareil concerné. En vue d’un rendement optimal choisir la puissance de sortie la plus faible possible. Il est possible de faire marcher des appareils
externes directement sans accumulateurs-tampon. Lorsque l’appareil externe n’est plus en service le déconnecter de l’e.
GO! sinon la consommation de
courant interne des piles augmente!
5. Modes de fonctionnement
Avec piles rechargeables AA (LR06):
Mode de chargement 1 :
Démarrage automatique après la pose des piles dans l’e. GO! . Chargement avec un courant de charge maxi de 1 A par pile.
L’affichage de l’état de chargement DEL1-3 peut varier considérablement en fonction du type de pile utilisé. En tous cas les piles seront chargées à
100%.
Mode de chargement 2 :
automatiquement après la pose des piles complètement déchargées ou en alternative
la décharge des piles suite à la connexion d’un appareil externe par l’intermédiaire du câble adaptateur,
après débranchement suivant du câble adaptateur,
et puis branchement à l’adaptateur de réseau + au secteur.
Chargement par 500 mA de courant de charge pour chaque file de piles. L’affichage de l’état de chargement DEL1–3 est le même que celui du mode 1.
Mode de chargement 3 :
démarre automatiquement après le chargement à pleine puissance en mode de chargement 2.
Surveiller de très près toutes les opérations de charge et de décharge, chargement avec un courant de charge maxi de 1 A par pile, affichage de l’état
de chargement DEL1–3 très exact. Après retrait des piles retour aux modes de chargement 1 ou 2.
Sélectionner la puissance de sortie par le
commutateur (1=1,3 W, 2=2,5 W, 3=4,0 W),
connecter le câble adaptateur, brancher
l’appareil
DEL4 (rouge) s’allume:
L’appareil externe branché est alimenté.
Enficher la prise d’entrée de l’e.
GO! , Brancher
l’adaptateur de réseau dans la prise secteur.
DEL5 (verte) s’allume:
Le chargement des piles dans l’e.
GO! démarre.
DEL4 (rouge)+ DEL5 (verte) s’allume:
L’appareil branché en l’occurrence
est alimenté.
Orienter l’e.
GO! dans un angle de
30°, 45°, 60° vers le soleil.
DEL5 (verte) s’allume:
Les piles dans l’e.
GO! sont en cours
de charge et/ou
DEL4 (rouge) + DEL5 (verte)
s’allume:
L’appareil externe branché en
l’occurrence est alimenté.
30° 45° 60°
l’adaptateur
de réseau

20
Avec des piles Li-Ion (concerne seulement la version PROFESSIONAL ):
Pas de modes de chargement différents, d’une manière générale avec un courant de charge maxi. de 1 A, affichage de l’état de chargement DEL1-3
très exact (écart < 20%).
Charge d’entretien (Régime lent):
Les piles internes étant chargées à pleine puissance, le chargeur passe au régime lent (chargement en mode pulsé): DEL5 clignote pendant le
chargement.
En veille (avec piles insérées):
Régime à faible consommation de courant (mode stand-by) sans câble adaptateur branché et sans adaptateur de secteur. Après branchement de
l’adaptateur de secteur et du câble d’adaptateur passage au régime actif (affichage DEL voir le tableau 2).
Sans piles insérées (fonctionnement direct):
Exploitation directe d’appareils externes par des modules solaires ou par une source de courant connectée à l’entrée CC (adaptateur de secteur,
module solaire supplémentaire etc.) par l’intermédiaire d’un câble d’adaptateur au cas où aucune pile ne se trouve dans le chargeur. En régime
d’alimentation purement solaire la puissance de sortie est fonction de l’intensité de l’insolation!
Recommandation pour obtenir un rendement idéal dans l’exploitation solaire et le chargement solaire d’appareils externes:
Avec de piles chargées (de préférence du type Li-Ion) dans l’e. GO! et le chargeur exposé au plein soleil et le commutateur de sélection, étant en
position 1 (1,3 W) ou avec double module supplémentaire en position 1 ou 2 (2,5 W) du commutateur.
Tableau1: Types de piles rechargeables et Temps de chargement
Type d’accu, Courant de charge admissible Capacité typique Temps de chargement avec
adaptateur de secteur*
Temps de chargement solaire*
(PROFESSIONAL / MASTER)
Temps de chargement solaire*
(FUN)
NiMH AA, 1A 1000 - 2400 mAh 1,5 – 5 heures 2 – 6 heures 4 – 12 heures
NiCd AA, 1A 500 - 1000 mAh 1 – 2 heures 1 – 2,5 heures 2 – 5 heures
NiMH AAA (via adaptateur), 1A 600 - 1000 mAh 1 – 2 heures 1 – 2,5 heures 2 – 5 heures
RAM AA, 1A** 1500 - 2000 mAh 4 - 8 heures 4 - 8 heures 8 - 12 heures
Ions lithium, p. ex. Panasonic CGA E/101 1700 mAh 2,5 heures 4 heures --
* avec 2 piles AA ou 1 pile Li-Ion (seulement PROFESSIONAL), solaire au plein soleil 1000 W/m
2
et 10 – 30°C T
ambiante
. Avec 4 piles env. le double temps de chargement.
** n’utilisable que sous réserve, voir chapitre 8
Tableau2: Affichage de l’état de chargement DEL 1-3
En veille (clignote lentement) Régime (clignote rapidement)
Etat de chargement de la pile DEL1 DEL2 DEL3 DEL1 DEL2 DEL3
0% -- -- -- -- -- --
< 20% clignote -- -- clignote -- --
20 ... < 50% -- clignote -- s’allume clignote --
50 ... < 80% -- -- clignote s’allume s’allume clignote
80 ... 100% clignote clignote clignote s’allume s’allume s’allume
6. Enlever / installer / combiner des modules solaires
Extraire d’abord jusqu’à la butée l’élément d’arrêt de la charnière, puis retirer latéralement le module de couvercle et ensuite en sens inverse le module
de base.
