Sony XM-4060GTX Operating & Connection User manual

2004 Sony Corporation Printed in Korea
XM-4060GTX
Specifications
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
60 watts per channel minimum continuous average power into 4 ohms,
both channels driven from 20 Hz to 20 kHz with no more than 0.08 %
total harmonic distortion per Car Audio Ad Hoc Committee standards.
Other Specifications
Owner’s Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XM-4060GTX Serial No.
3-263-557-11 (2)
Stereo Power
Amplifier
Operating Instructions
Mode d’emploi
Circuit system OTL (output transformerless)
circuit
Pulse power supply
Inputs RCA pin jacks
High level input connector
Outputs Speaker terminals
Suitable speaker impedance
2 –8 Ω(stereo)
4 –8 Ω(when used as a bridging
amplifier)
Maximum outputs Four speakers:
120 W ×4 (at 4 Ω)
150 W ×4 (at 2 Ω)
Three speakers:
120 W ×2 + 300 W ×1 (at 4 Ω)
Rated outputs (supply voltage at 14.4 V)
Four speakers:
60 W ×4 (20 Hz –20 kHz, 0.08 %
THD, at 4 Ω)
75 W ×4 (20 Hz –20 kHz, 0.1 %
THD, at 2 Ω)
Three speakers:
60 W ×2 + 150 W ×1 (20 Hz –20
kHz, 0.1 % THD, at 4 Ω)
Frequency response 5 Hz –50 kHz ( dB)
Harmonic distortion 0.005 % or less (at 1 kHz)
Input level adjustment range
0.3 –6.0 V (RCA pin jacks)
1.2 –12 V (High level input)
High-pass filter 50 –300 Hz, –12 dB/oct
Low-pass filter 50 –300 Hz, –12 dB/oct
Low boost 0 –10 dB (40 Hz)
Power requirements 12 V DC car battery
(negative ground)
Power supply voltage 10.5 –16 V
Current drain at rated output: 31 A (4 Ω)
Remote input: 1 mA
Dimensions Approx. 400 ×55 ×276 mm
(w/h/d) (15 3/4× 2 1/4× 10 7/8in.)
not incl. projecting parts and
controls
Mass Approx. 4.6 kg (10 lb. 3 oz.) not
incl. accessories
Supplied accessories Mounting screws (4)
High level input cord (1)
Protection cap (1)
Design and specifications are subject to change without
notice.
Troubleshooting Guide
The following checklist will assist in the correction of most problems which you may encounter with your unit.
Before going through the checklist below, refer to the connection and operating procedures.
Guide de dépannage
La liste suivante vous aidera àrésoudre la plupart des problèmes que vous pouvez rencontrer avec cet
appareil. Avant de passer la liste en revue, vérifiez les procédures de raccordement et d’utilisation.
Problème
L’indicateur POWER/PROTECTOR ne
s’allume pas.
•L’indicateur POWER/PROTECTOR
passe du vert au rouge.
•L’appareil chauffe de façon
anormale.
L’alternateur émet un bruit.
Le son est étouffé.
Le son est trop faible.
Le son est interrompu.
Cause/Solution
Le fusible est grillé. tRemplacez les deux fusibles par des neufs.
Le fil de masse n’est pas connectécorrectement.
tFixez correctement le fil de masse àun point métallique de la voiture.
La tension entrant sur la borne de télécommande est trop faible.
•L’appareil maître connectén’est pas allumé.
tMettez l’appareil maître sous tension.
•Le système utilise trop d’amplificateurs. tUtilisez un relais.
Vérifiez la tension de la batterie (10,5 –16 V).
Coupez l’interrupteur d’alimentation. Les sorties de haut-parleur sont court-
circuitées. tRemédiez àla cause du court-circuit.
•Utilisez des haut-parleurs d’une impédance appropriée.
t2 –8 Ω(stéréo) , 4 –8 Ω(utilisécomme amplificateur en pont).
Coupez l’interrupteur d’alimentation. Assurez-vous que le cordon de haut-
parleur et le fil de masse sont correctement branchés.
L’appareil chauffe anormalement.
•Installez l’appareil dans un endroit bien aéré.
Les câbles d’alimentation sont installés trop près des câbles àbroches RCA.
tEloignez les câbles d’alimentation des broches RCA.
Le fil de masse n’est pas connectécorrectement.
tFixez correctement le fil de masse àun point métallique de la voiture.
Les fils négatifs des haut-parleurs touchent la carrosserie de la voiture.
tEloignez les fils de la carrosserie de la voiture.
Le commutateur FILTER est réglésur la position «LPF ».
•Le réglage par défaut du commutateur FILTER est «OFF ».
tLors du raccordement du haut-parleur àgamme étendue, réglez ce
commutateur sur «OFF ».
La commande de réglage de LEVEL est mal réglée. Tournez la commande de
réglage LEVEL dans le sens des aiguilles d’une montre.
Le protecteur thermique est activé. tRéduisez le volume.
Spécifications
Circuiterie Circuit OTL (Sortie sans
transformateur)
Alimentation par impulsions
Entrées Prises àbroche RCA
Connecteur d’entrée haut niveau
Sorties Bornes de haut-parleurs
Impédance appropriée pour les enceintes
2 –8 Ω(stéréo)
4 –8 Ω(utilisécomme
amplificateur en pont)
Sorties maximales Quatre haut-parleurs :
120 W ×4 (à4 Ω)
150 W ×4 (à2 Ω)
Trois haut-parleurs :
120 W ×2 + 300 W ×1 (à4 Ω)
Sorties nominales (tension d’alimentation de 14,4 V)
Quatre haut-parleurs :
60 W ×4 (20 Hz –20 kHz, 0,08 %
THD, à4 Ω)
75 W ×4 (20 Hz –20 kHz, 0,1 %
THD, à2 Ω)
Trois haut-parleurs :
60 W ×2 + 150 W ×1 (20 Hz –20
kHz, 0,1 % THD, à4 Ω)
Réponse en fréquence 5 Hz –50 kHz ( dB)
Distorsion harmonique 0,005 % ou inférieure (à1 kHz)
Plage de réglage du niveau d’entrée
0,3 –6,0 V (prises àbroche RCA)
1,2 –12 V (entrée haut niveau)
Filtre passe-haut 50 –300 Hz, –12 dB/oct
Filtre passe-bas 50 –300 Hz, –12 dB/oct
Amplification de basses fréquences
0 –10 dB (40 Hz)
Alimentation Batterie de voiture, courant continu
12 V (masse négative)
Tension d’alimentation 10,5 –16 V
Courant àla sortie nominale : 31 A (4 Ω)
Entrée de télécommande : 1 mA
Dimensions Env. 400 ×55 ×276 mm
(l/h/p) (15 3/4× 2 1/4× 10 7/8po)
parties saillantes et commandes
non comprises
Poids Env. 4,6 kg (10 liv 3 on) accessoires
non compris
Accessoires fournis Vis de montage (4)
Cordon d’entrée haut niveau (1)
Cache de protection (1)
La conception et les spécifications peuvent être modifiées
sans préavis.
Parts for Installation and Connections
Pièces destinées à l’installation et aux raccordements
12
(×4)
3
0.2 m
ø 5 ×15
Problem
The POWER/PROTECTOR indicator
does not light up.
•The POWER/PROTECTOR indicator
will change from green to red.
•The unit becomes abnormally hot.
Alternator noise is heard.
The sound is muffled.
The sound is too low.
The sound is interrupted.
Cause/Solution
The fuse is blown. tReplace both the fuses with a new one.
The ground wire is not securely connected.
tFasten the ground wire securely to a metal point of the car.
The voltage going into the remote terminal is too low.
•The connected master unit is not turned on. tTurn on the master unit.
•The system employs too many amplifiers. tUse a relay.
Check the battery voltage (10.5 –16 V).
Turn off the power switch. The speaker outputs are short-circuited.
tRectify the cause of the short-circuit.
•Use speakers with suitable impedance.
t2 –8 Ω(stereo) , 4 –8 Ω(when used as a bridging amplifier).
Turn off the power switch. Make sure the speaker cord and ground wire are
securely connected.
The unit heats up abnormally.
•Make sure to place the unit in a well ventilated location.
The power connecting wires are installed too close to the RCA pin cords.
tKeep the power connecting wires away from the RCA pin cords.
The ground wire is not securely connected.
tFasten the ground wire securely to a metal point of the car.
Negative speaker cords are touching the car chassis.
tKeep the cords away from the car chassis.
The FILTER switch is set to the “LPF”position.
•By default, the FILTER switch is in “OFF”position.
tWhen connecting the full range speaker, set to the “OFF”position.
The LEVEL adjustment control is not appropriate. Turn the LEVEL adjustment
control in the clockwise direction.
The thermal protector is activated. tReduce the volume.
400 (15 3/4)
ø 6 (1/4)
237 (9
3
/
8
)
373 (14 3/4)
370 (14 5/8)
276 (10
7
/
8
)
55
(2 1/4)
Features
•Maximum power output of 120 W per channel (at 4
Ω).
•This unit can be used as a bridging amplifier with a
maximum output of 300 W.
•Direct connection can be made with the speaker
output of your car audio if it is not equipped with a
line output (High level input connection).
•Built-in variable LPF (Low-pass filter), HPF (High-
pass filter) and low boost circuit.
•Protection circuit and indicator provided.
•Pulse power supply*for stable, regulated output
power.
*Pulse power supply
This unit has a built-in power regulator which
converts the power supplied by the DC 12 V car
battery into high speed pulses using a
semiconductor switch. These pulses are stepped up
by the built-in pulse transformer and separated into
both positive and negative power supplies before
being converted into direct current again. This light
weight power supply system provides a highly
efficient power supply with a low impedance
output.
Caractéristiques
•Puissance de sortie maximale de 120 W par
canal (à4 W).
•Cet appareil peut être utilisécomme
amplificateur en pont d’une sortie maximale de
300 W.
•Une connexion directe est possible avec la sortie
haut-parleur de votre autoradio si celle-ci n’est
pas équipée d’une sortie de ligne (connexion
d’entrée haut niveau).
•Filtre passe-bas (LPF), filtre passe-haut (HPF)
variables et circuit d’amplification des graves
intégrés.
•Avec circuit et indicateur de protection.
•Alimentation électrique par impulsions* pour
une puissance de sortie stable, régulée.
*Alimentation électrique par impulsions
Cet appareil est équipé d’un régulateur de puissance
intégré qui convertit la puissance fournie par une
batterie de voiture de 12 V CC en impulsions ultra-
rapides au moyen d’un commutateur à semi-
conducteur. Ces impulsions sont amplifiées par le
transformateur d’impulsions intégré et séparées en
alimentation positive et négative avant d’être
reconverties en courant continu. Ce système
d’alimentation de faible poids assure une
alimentation électrique très efficace pour une sortie
d’impédance faible.
Location and Function of
Controls
1POWER/PROTECTOR indicator
Lights up in green during operation.
When the PROTECTOR is activated the
indicator will change from green to red.
When the PROTECTOR is activated refer to
the TroubleShooting Guide.
2FILTER selector switch
When the switch is in the LPF position, the
filter is set to low-pass. When in the HPF
position, the filter is set to high-pass.
3Cut-off frequency adjustment control
Sets the cut-off frequency (50 –300 Hz) for the
low-pass or high-pass filters.
4LOW BOOST level control
Turn this control to boost the frequencies
around 40 Hz to a maximum of 10 dB.
5LEVEL adjustment control
The input level can be adjusted with this
control. Turn it in the clockwise direction
when the output level of the car audio seems
low.
Emplacement et
fonction des commandes
1Indicateur POWER/PROTECTOR
S’allume en vert en cours de fonctionnement.
Lorsque PROTECTOR est activé, le voyant
passe du vert au rouge.
Lorsque PROTECTOR est activé, reportez-
vous au guide de dépannage.
2Commutateur de sélection FILTER
Lorsque le commutateur de sélection est en
position LPF, le filtre est réglésur passe-bas.
Lorsqu’il est en position HPF, le filtre est réglé
sur passe-haut.
3Commandes de réglage de la fréquence de
coupure
Règle la fréquence de coupure (50 –300 Hz)
des filtres passe-bas ou passe-haut.
4Commande de niveau LOW BOOST
Tournez cette commande pour amplifier les
fréquences autour de 40 Hz jusqu’à un
maximum de 10 dB.
5Commande de réglage LEVEL
Le niveau d’entrée peut être régléavec cette
commande. Tournez cette commande dans le
sens des aiguilles d’une montre lorsque le
niveau de sortie de l’autoradio semble faible.
Installation
Before Installation
•Mount the unit either inside the trunk or under a
seat.
•Choose the mounting location carefully so the unit
will not interfere with the normal movements of the
driver and it will not be exposed to direct sunlight
or hot air from the heater.
•Do not install the unit under the floor carpet, where
the heat dissipation from the unit will be
considerably impaired.
First, place the unit where you plan to install it, and
mark the positions of the four screw holes on the
surface of the mounting board (not supplied). Then
drill the holes approximately 3 mm (1/8in.) in
diameter and mount the unit onto the board with the
supplied mounting screws. The supplied mounting
screws are 15 mm (19/32 in.) long. Therefore, make
sure that the mounting board is thicker than 15 mm
(19/32 in.).
Installation
Avant l’installation
•Installez l’appareil dans le coffre ou sous un siège.
•Choisissez avec soin l’emplacement de sorte que
l’appareil ne gêne pas les mouvements du
conducteur et qu’il ne soit pas exposéau soleil ou à
l’air chaud du chauffage.
•N’installez pas l’appareil sous le tapis de sol car la
dissipation thermique ne pourrait pas se faire
correctement.
Présentez d’abord l’appareil àl’endroit oùvous
voulez l’installer et tracez un rep0ère de
positionnement pour les quatre vis sur la plaque de
montage (non fournie). Percez des trous d’environ 3
mm (1/8po) de diamètre, puis fixez l’appareil sur la
plaque de montage àl’aide des vis fournies. Celles-ci
font 15 mm (19/32 po) de long. Vérifiez, par
conséquent, que la plaque fait de plus de 15 mm (19/32
po) d’épaisseur.
Unit : mm (in.)
Unité : mm (po)
1
LEVEL
HPF
OFF AMP
Power
Lch
LEVEL
HPF
OFF AMP
Power
Rch
Lch
Rch
FILTER
FILTER
LOW BOOST
LOW BOOST
LEVEL
HPF
OFF
LPF
Normal AMP
Power
Lch
LEVEL
HPF
OFF
LPF
Inverted AMP
Power
Rch
BTL.
Lch
Rch
FILTER
FILTER
LOW BOOST
LOW BOOST
10
0
-10
-20
-30
-40
-50
-60
-70
-80 10 100 1k
HIGH PASS
50Hz
170Hz
300Hz
50Hz
LOW PASS
170Hz
300Hz
10
10
0
40 100 1k

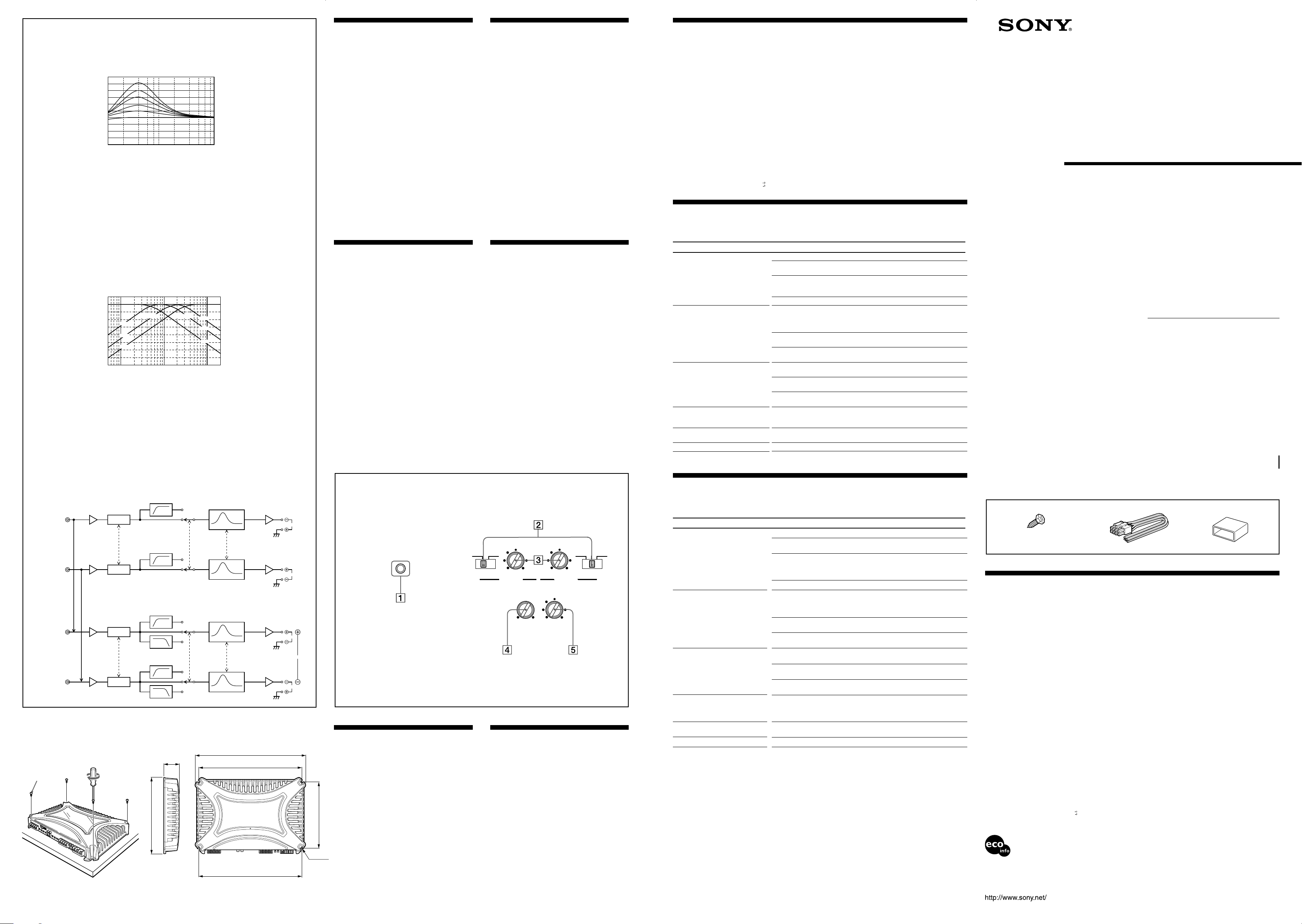

Circuit Diagram
Schéma du circuit
Low boost
Amplification de basses fréquences
dB
dB
Cut-off frequency
Fréquence de coupure
Rear:
Arrière :
POWER/PROTECTOR
50 300Hz
170
110
60 260
LPF OFF HPFOFF HPF
REARFRONT
LEVEL
LOW BOOST
(40Hz)
0 +10dB
50 300Hz
FILTER
FILTER
170
110
60 260
60.3V
2
4
5.5 0.5
Front:
Avant :
Frequency/Fréquence Hz
Frequency/Fréquence Hz
•Lead-free solder is used for soldering certain parts.
•Halogenated flame retardants are not used in printed wiring boards.
•Halogenated flame retardants are not used in cabinets.
•Corrugated cardboard is used for the packaging cushions.
