Sony CDX-DAB6650 Product guide

L
R
AUDIO OUT
FRONT REMOTE
IN
AUX IN*4AUDIO OUT
REAR*5
MAX 0.1 A
13 57
24 68
57
486
Let op
• Dit apparaat is ontworpen voor gebruik op een auto-
accu van 12 V gelijkstroom, negatief geaard.
• Zorg ervoor dat de draden niet onder een schroef
of tussen bewegende onderdelen (b.v. zetelrail)
terechtkomen.
• Voordat u de aansluitingen maakt, moet u het contact
uitzetten om kortsluiting te vermijden.
• Sluit het netsnoer aan op het apparaat en
de luidsprekers voordat u het aansluit op de
hulpvoedingsaansluiting.
• Sluit alle aarddraden op een
gemeenschappelijk aardpunt aan.
• Voorzie niet aangesloten draden om veiligheidsredenen
altijd van isolatietape.
Opmerkingen bij de voedingskabel (geel)
• Wanneer u dit apparaat aansluit samen met andere
componenten, moet het vermogen van de aangesloten
autostroomkring groter zijn dan de som van de
zekeringen van elke component afzonderlijk.
• Wanneer het vermogen ontoereikend is, moet u het
apparaat rechtstreeks aansluiten op de accu.
Onderdelenlijst ()
• De nummers in de afbeelding verwijzen naar die in de
instructies.
• De beugel en de beschermende rand worden
bevestigd op het apparaat voordat dit wordt
verzonden. Voordat u het apparaat plaatst, moet u de
ontgrendelingssleutels gebruiken om de beugel 
en de beschermende rand te verwijderen van het
apparaat. Zie "De beschermende rand en de beugel
verwijderen ()" aan de achterzijde van dit vel voor
meer informatie.
• Bewaar de ontgrendelingssleutels voor
toekomstig gebruik omdat u deze ook
nodig hebt om het apparaat uit de auto te
verwijderen.
Let op
Houd de beugel voorzichtig vast zodat u uw vingers
niet verwondt.
Opmerking
Voordat u het apparaat installeert, moet u de grepen aan beide
zijden van de beugel 2 mm naar binnen buigen. Als de grepen
recht zijn of naar buiten gebogen, kan het apparaat niet goed
worden bevestigd en kan dit losschieten.
Voorbeeldaansluitingen ()
Opmerkingen
•Sluit eerst de aarddraad aan voordat u de versterker aansluit.
•U hoort de pieptoon alleen als de ingebouwde versterker wordt
gebruikt.

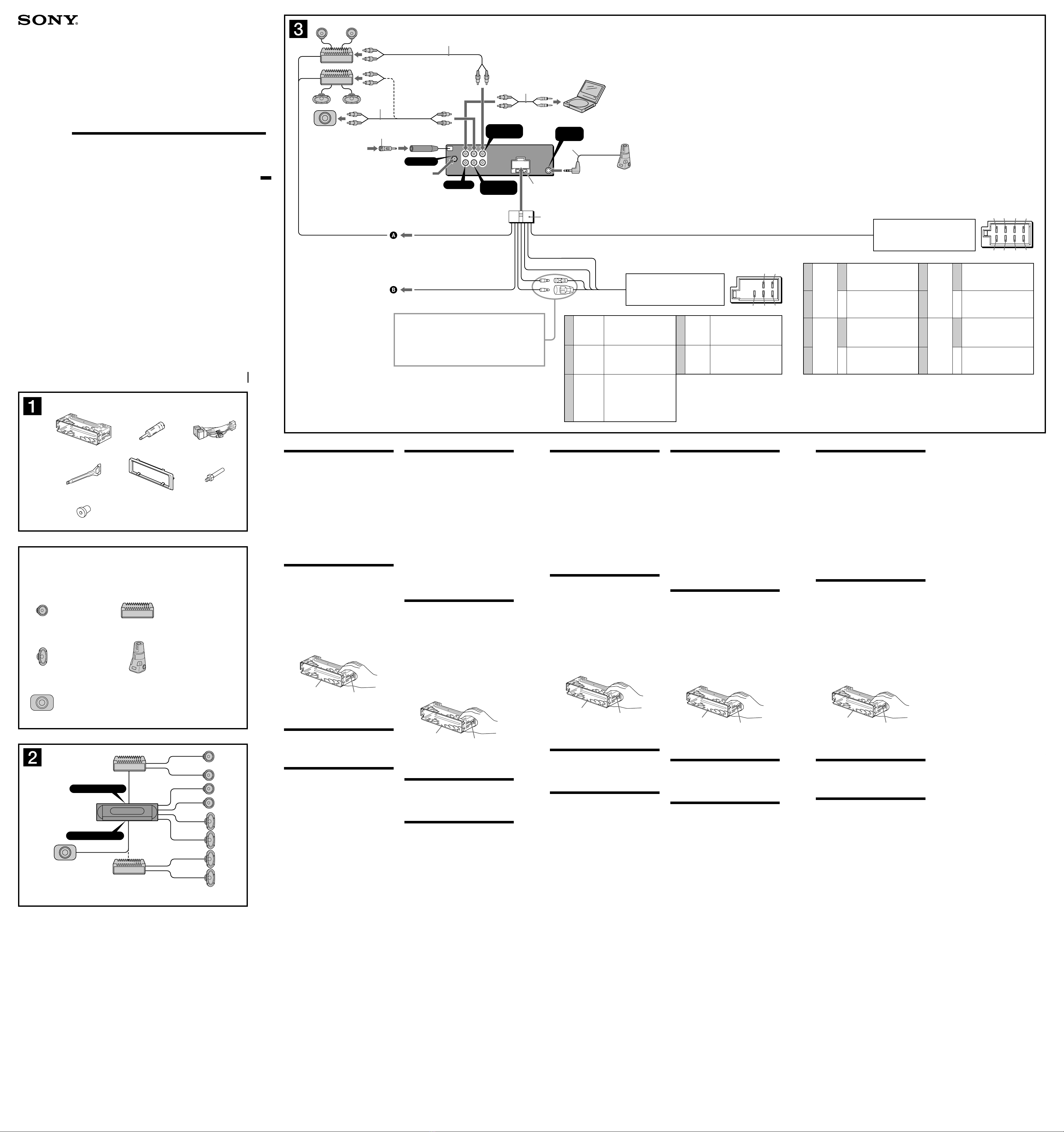

Aansluitschema ()
Naar AMP REMOTE IN van een optionele
eindversterker
Deze aansluiting is alleen bedoeld voor versterkers. Door
een ander systeem aan te sluiten kan het apparaat worden
beschadigd.
Naar het interface-snoer van een
autotelefoon
Waarschuwing
Indien u een elektrische antenne hebt zonder relaiskast,
kan het aansluiten van deze eenheid met het bijgeleverde
netsnoer de antenne beschadigen.
Opmerkingen over de bedienings- en voedingskabels
• De antennevoedingskabel (blauw) levert +12 V gelijkstroom
wanneer u de tuner inschakelt of de AF (Alternative
Frequency) of TA (Traffic Announcement) functie activeert.
• Wanneer uw auto is uitgerust met een FM/MW/LW-antenne
in de achterruit/zijruit, moet u de antennevoedingskabel
(blauw) of de hulpvoedingskabel (rood) aansluiten op de
voedingsingang van de bestaande antenneversterker.
Raadpleeg uw dealer voor meer details.
• Met dit apparaat is het niet mogelijk een automatische antenne
zonder relaiskast te gebruiken.
Instandhouden van het geheugen
Zolang de gele stroomdraad is aangesloten, blijft de
stroomvoorziening van het geheugen intact, ook wanneer het
contact van de auto wordt uitgeschakeld.
Opmerkingen betreffende het aansluiten van de luidsprekers
• Zorg dat het apparaat is uitgeschakeld, alvorens de
luidsprekers aan te sluiten.
• Gebruik luidsprekers met een impedantie van 4 tot 8 Ohm
en let op dat die het vermogen van de versterker kunnen
verwerken. Als dit wordt verzuimd, kunnen de luidsprekers
ernstig beschadigd raken.
• Verbind in geen geval de aansluitingen van de luidsprekers
met het chassis van de auto en sluit de aansluitingen van de
rechter- en linkerluidspreker niet op elkaar aan.
• Verbind de aarddraad van dit apparaat niet met de negatieve
(–) aansluiting van de luidspreker.
• Probeer nooit de luidsprekers parallel aan te sluiten.
• Sluit geen actieve luidsprekers (met ingebouwde versterkers)
aan op de luidspreker-aansluiting van dit apparaat. Dit zal
leiden tot beschadiging van de actieve luidsprekers. Sluit dus
altijd uitsluitend luidsprekers zonder ingebouwde versterker
aan.
• Om defecten te vermijden mag u de bestaande
luidsprekerbedrading in uw auto niet gebruiken wanneer er een
gemeenschappelijke negatieve (–) draad is voor de rechter- en
linkerluidsprekers.
• Verbind de luidsprekerdraden niet met elkaar.
Opmerking over aansluiten
Als de luidspreker en versterker niet correct zijn aangesloten,
wordt "FAILURE" in het display weergegeven. In dit geval moet u
zorgen dat de luidspreker en versterker correct zijn aangesloten.
Précautions
• Cet appareil est conçu pour fonctionner sur un courant
continu de 12 V avec masse négative.
• Evitez de coincer les câbles sous des vis ou dans des
pièces mobiles (par exemple, armature de siège).
• Avant d’effectuer des raccordements, éteignez le
moteur pour éviter les courts-circuits.
• Branchez le câble d’alimention sur l’appareil et les
haut-parleurs avant de le brancher sur le connecteur
d’alimentation auxiliaire.
• Rassemblez tous les câbles de terre en un
point de masse commun.
• Veillez à isoler tout câble ou câble non connecté avec
du ruban isolant.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres
équipements stéréo, la valeur nominale des circuits du
véhicule raccordés doit être supérieure à la somme des
fusibles de chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants ()
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support et le tour de protection sont fixés à
l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage pour détacher le
support et le tour de protection de l’appareil.
Pour de plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du support
() » au verso de la feuille.
• Conservez les clés de déblocage pour
une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
Avertissement
Manipulez le support avec soin pour éviter de vous
blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support sont bien pliés de 2 mm vers l’intérieur. Si les
loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut pas
être fixé solidement et peut se détacher.
Exemple de raccordement ()
Remarques
•Raccordez d’abord le câble de mise à la masse avant de
connecter l’amplificateur.
•L’alarme est émise uniquement lorsque l’amplificateur intégré
est utilisé.
Schémas de raccordement ()
Au niveau du AMP REMOTE IN d’un
amplificateur de puissance facultatif
Ce raccordement existe seulement pour les amplificateurs.
Le raccordement à tout autre système peut endommager
l’appareil.
Vers le cordon de liaison d’un téléphone de
voiture
Avertissement
Si vous disposez d’une antenne électrique sans boîtier
de relais, le branchement de cet appareil au moyen du
cordon d’alimentation fourni risque d’endommager
l’antenne.
Remarques sur les câbles de commande et d’alimentation
•Le câble de commande (bleu) fournit du courant continu de
+12 V lorsque vous mettez le tuner sous tension ou lorsque
vous activez la fonction AF (fréquence alternative) ou TA
(informations de circulation).
•Lorsque votre voiture est équipée d’une antenne FM/MW
(GO)/LW (PO) intégrée dans la vitre arrière/latérale,
raccordez le câble de commande d’antenne (bleu) ou
l’entrée d’alimentation des accessoires (rouge) au bornier
de l’amplificateur d’antenne existant. Pour plus de détails,
consultez votre revendeur.
•Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble de commande d’antenne jaune est connecté, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est en position d’arrêt.
Remarques sur le raccordement des haut-parleurs
•Avant de raccorder les haut-parleurs, mettre l’appareil hors
tension.
•Utiliser des haut-parleurs ayant une impédance de 4 à 8 ohms
et une capacité adéquate sous peine de les endommager.
•Ne pas raccorder les bornes du système de haut-parleurs au
châssis de la voiture et ne pas connecter les bornes du haut-
parleur droit à celles du haut-parleur gauche.
•Ne pas raccorder le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur.
• Ne pas tenter de raccorder les haut-parleurs en parallèle.
• Connecter uniquement des haut-parleurs passifs. La
connexion de haut-parleurs actifs (avec des amplificateurs
intégrés) aux bornes des haut-parleurs pourrait endommager
l’appareil.
•Pour éviter tout dysfonctionnement, n’utilisez pas les câbles
des haut-parleurs intégrés installés dans votre voiture si
l’appareil dispose d’un câble négatif commun (–) pour les haut-
parleurs droit et gauche.
•Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les enceintes et l’amplificateur ne sont pas raccordés
correctement, le message « FAILURE » s’affiche. Dans ce cas,
assurez-vous que les enceintes et l’amplificateur sont raccordés
correctement.
Vorsichtsmaßnahmen
• Dieses Gerät ist ausschließlich für den Betrieb bei 12 V
Gleichstrom (negative Erdung) bestimmt.
• Achten Sie darauf, dass die Kabel nicht unter einer
Schraube oder zwischen beweglichen Teilen wie
z. B. in einer Sitzschiene eingeklemmt werden.
• Schalten Sie, bevor Sie irgendwelche Anschlüsse
vornehmen, die Zündung des Fahrzeugs aus, um
Kurzschlüsse zu vermeiden.
• Verbinden Sie das Stromversorgungskabel mit dem
Gerät und den Lautsprechern, bevor Sie es mit dem
Hilfsstromanschluss verbinden.
• Schließen Sie alle Erdungskabel an einen
gemeinsamen Massepunkt an.
• Aus Sicherheitsgründen müssen alle losen, nicht
angeschlossenen Drähte mit Isolierband abisoliert
werden.
Hinweise zum Stromversorgungskabel (gelb)
• Wenn Sie dieses Gerät zusammen mit anderen
Stereokomponenten anschließen, muss der
Autostromkreis, an den die Geräte angeschlossen sind,
eine höhere Leistung aufweisen als die Summe der
Sicherungen der einzelnen Komponenten.
• Wenn kein Autostromkreis eine so hohe Leistung
aufweist, schließen Sie das Gerät direkt an die Batterie
an.
Teileliste ()
• Die Nummern in der Liste sind dieselben wie im
Erläuterungstext.
• Die Halterung und die Schutzumrandung werden
vor dem Ausliefern am Gerät angebracht. Bevor Sie
das Gerät montieren, nehmen Sie die Halterung und
die Schutzumrandung mithilfe der Löseschlüssel 
bitte vom Gerät ab. Einzelheiten dazu finden Sie unter
„Abnehmen der Schutzumrandung und der Halterung
()“ auf der Rückseite dieses Blattes.
• Bewahren Sie die Löseschlüssel für den
späteren Gebrauch auf. Sie werden
z. B. benötigt, wenn Sie das Gerät aus dem
Fahrzeug ausbauen wollen.
Vorsicht
Seien Sie beim Umgang mit der Halterung vorsichtig,
damit Sie sich nicht die Hände verletzen.
Hinweis
Vergewissern Sie sich vor dem Installieren, dass die
Verriegelungen an beiden Seiten der Halterung um 2 mm
nach innen gebogen sind. Wenn die Verriegelungen gerade oder
nach außen gebogen sind, lässt sich das Gerät nicht sicher
installieren und kann herausspringen.
Anschlussbeispiel ()
Hinweise
•Schließen Sie unbedingt zuerst das Massekabel an, bevor Sie
den Verstärker anschließen.
•Der Warnton wird nur ausgegeben, wenn der integrierte
Verstärker verwendet wird.
Anschlussdiagramm ()
An AMP REMOTE IN des gesondert
erhältlichen Endverstärkers
Dieser Anschluss ist ausschließlich für Verstärker gedacht.
Schließen Sie nichts anderes daran an. Andernfalls kann
das Gerät beschädigt werden.
An Schnittstellenkabel eines Autotelefons
Warnung
Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden, kann durch Anschließen dieses Geräts mit
dem mitgelieferten Stromversorgungskabel die
Antenne beschädigt werden.
Hinweise zu den Steuer- und Stromversorgungsleitungen
•Die Motorantennen-Steuerleitung (blau) liefert +12 V
Gleichstrom, wenn Sie den Tuner einschalten oder die
AF- (Alternativfrequenzsuche) oder die TA-Funktion
(Verkehrsdurchsagen) aktivieren.
•Wenn das Fahrzeug mit einer in der Heck-/
Seitenfensterscheibe integrierten FM (UKW)/MW/LW-
Antenne ausgestattet ist, schließen Sie die Motorantennen-
Steuerleitung (blau) oder die Zubehörstromversorgungsleitung
(rot) an den Stromversorgungsanschluss des vorhandenen
Antennenverstärkers an. Näheres dazu erfahren Sie bei Ihrem
Händler.
•Es kann nur eine Motorantenne mit Relaiskästchen
angeschlossen werden.
Stromversorgung des Speichers
Wenn die gelbe Stromversorgungsleitung angeschlossen ist,
wird der Speicher stets (auch bei ausgeschalteter Zündung) mit
Strom versorgt.
Hinweise zum Lautsprecheranschluss
•Schalten Sie das Gerät aus, bevor Sie die Lautsprecher
anschließen.
•
Verwenden Sie Lautsprecher mit einer Impedanz zwischen 4 und
8 Ohm und ausreichender Belastbarkeit. Ansonsten können die
Lautsprecher beschädigt werden.
• Verbinden Sie die Lautsprecheranschlüsse nicht mit dem
Wagenchassis und verbinden Sie auch nicht die Anschlüsse
des rechten mit denen des linken Lautsprechers.
•Verbinden Sie die Masseleitung dieses Geräts nicht mit dem
negativen (–) Lautsprecheranschluss.
•
Versuchen Sie nicht, Lautsprecher parallel anzuschließen.
•An die Lautsprecheranschlüsse dieses Geräts dürfen nur
Passivlautsprecher angeschlossen werden. Schließen Sie
keine Aktivlautsprecher (Lautsprecher mit eingebauten
Verstärkern) an, da das Gerät sonst beschädigt werden
könnte.
•Um Fehlfunktionen zu vermeiden, verwenden Sie nicht die
im Fahrzeug installierten, integrierten Lautsprecherleitungen,
wenn am Ende eine gemeinsame negative (–) Leitung für den
rechten und den linken Lautsprecher verwendet wird.
•Verbinden Sie nicht die Lautsprecherkabel des Geräts
miteinander.
Hinweis zum Anschließen
Wenn Lautsprecher und Verstärker nicht richtig angeschlossen
sind, erscheint „FAILURE“ im Display. Vergewissern Sie sich
in diesem Fall, dass Lautsprecher und Verstärker richtig
angeschlossen sind.
Attenzione
• Questo apparecchio è stato progettato per l’uso solo a
12 V CC con massa negativa.
• Evitare che i cavi rimangano bloccati da una vite o
incastrati nelle parti mobili (ad esempio nelle guide
scorrevoli dei sedili).
• Prima di effettuare i collegamenti, spegnere il motore
dell’automobile onde evitare di causare cortocircuiti.
• Collegare il cavo di collegamento dell’alimentazione
all’apparecchio e ai diffusori prima di collegarlo al
connettore di alimentazione accessoria.
• Portare tutti i cavi di massa a un punto di
massa comune.
• Per sicurezza, assicurarsi di isolare qualsiasi cavo non
collegato utilizzando del nastro adesivo.
Note sul cavo di alimentazione (giallo)
• Se questo apparecchio viene collegato in combinazione
con altri componenti stereo, la potenza nominale
dei circuiti dell’automobile deve essere superiore a
quella prodotta dalla somma dei fusibili di ciascun
componente.
• Se la potenza nominale dei circuiti dell’automobile non
è sufficiente, collegare l’apparecchio direttamente alla
batteria.
Elenco dei componenti ()
• I numeri nella lista corrispondono a quelli riportati
nelle istruzioni.
• La staffa e la cornice di protezione vengono
applicati all’unità in fabbrica. Prima di installare
l’unità, utilizzare le chiavette di rilascio per
rimuovere la staffa e la cornice di protezione 
dall’apparecchio. Per ulteriori informazioni, vedere
“Rimozione della staffa e della cornice di protezione
()” sul lato opposto del foglio.
• Conservare le chiavette di rilascio per un
uso futuro in quanto sono necessarie per
rimuovere l’unità dall’auto.
Attenzione
Maneggiare la staffa con cautela per evitare di ferirsi
le mani.
Nota
Prima di installare l’unità, accertarsi di ripiegare i fermi presenti
su entrambi i lati della staffa verso l’interno di 2 mm. Se i fermi
sono diritti o ripiegati verso l’esterno, l’apparecchio non verrà
installato in modo sicuro e potrebbe fuoriuscire.
Esempio di collegamento ()
Note
•Assicurarsi di collegare il cavo di terra prima di collegare
l’apparecchio all’amplificatore.
•Tale segnale viene emesso solo se è in uso l’amplificatore
incorporato.
Schema di collegamento ()
A AMP REMOTE IN di un amplificatore di
potenza opzionale
Questo collegamento è riservato esclusivamente agli
amplificatori. Non collegare un tipo di sistema diverso onde
evitare di causare danni all’apparecchio.
Al cavo di interfaccia di un telefono per auto
Avvertenza
Quando si collega l’apparecchio con il cavo di
alimentazione in dotazione , si potrebbe danneggiare
l’antenna elettrica se questa non dispone di scatola a relè.
Note sui cavi di controllo e di alimentazione
•Il cavo (blu) di controllo dell’antenna elettrica fornisce
alimentazione pari a +12 V CC quando si attiva il
sintonizzatore oppure la funzione TA (notiziario sul traffico) o
AF (frequenza alternativa).
•Se l’automobile è dotata di antenna FM/MW/LW incorporata
nel vetro posteriore/laterale, collegare il cavo (blu) di
controllo dell’antenna elettrica o il cavo (rosso) di ingresso
dell’alimentazione accessoria al terminale di alimentazione
del preamplificatore dell’antenna esistente. Per ulteriori
informazioni, consultare il proprio fornitore.
•Non è possibile usare un’antenna elettrica senza scatola a relè
con questo apparecchio.
Collegamento per la conservazione della memoria
Quando il cavo di ingresso alimentazione giallo è collegato,
viene sempre fornita alimentazione al circuito di memoria anche
quando l’interruttore di accensione è spento.
Note sul collegamento dei diffusori
•Prima di collegare i diffusori spegnere l’apparecchio.
•Usare diffusori di impedenza compresa tra 4 e 8 ohm e con
capacità di potenza adeguata, altrimenti i diffusori potrebbero
venire danneggiati.
•Non collegare i terminali del sistema diffusori al telaio dell’auto
e non collegare i terminali del diffusore destro a quelli del
diffusore sinistro.
•Non collegare il cavo di terra di questo apparecchio al
terminale negativo (–) del diffusore.
•Non collegare i diffusori in parallelo.
•Assicurarsi di collegare soltanto diffusori passivi, poiché
il collegamento di diffusori attivi, dotati di amplificatori
incorporati, ai terminali dei diffusori potrebbe danneggiare
l’apparecchio.
•Per evitare problemi di funzionamento, non utilizzare i cavi dei
diffusori incorporati installati nell’automobile se l’apparecchio
condivide un cavo comune negativo (–) per i diffusori destro e
sinistro.
•Non collegare fra loro i cavi dei diffusori dell’apparecchio.
Nota sui collegamenti
Se l’amplificatore e il diffusore non sono collegati correttamente,
“FAILURE” viene visualizzato nel display. In tal caso, accertarsi
che l’amplificatore e il diffusore siano collegati correttamente.
Verriegelung
Fermo Greep
Loquet
Cautions
• This unit is designed for negative earth 12 V DC
operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the power connecting lead to the unit and
speakers before connecting it to the auxiliary power
connector.
• Run all earth leads to a common earth point.
• Be sure to insulate any loose unconnected leads with
electrical tape for safety.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist ()
• The numbers in the list are keyed to those in the
instructions.
• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For
details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fingers.
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm. If the catches are straight
or bent outwards, the unit will not be installed securely and may
spring out.
Connection example ()
Notes
•Be sure to connect the earth lead before connecting the
amplifier.
•The alarm will only sound if the built-in amplifier is used.
Connection diagram ()
To AMP REMOTE IN of an optional power
amplifier
This connection is only for amplifiers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
Warning
If you have a power aerial without a relay box,
connecting this unit with the supplied power connecting
lead may damage the aerial.
Notes on the control power and suppy leads
•The power aerial control lead (blue) supplies +12 V DC when
you turn on the tuner, or when you activate the AF (Alternative
Frequency) or TA (Traffic Announcement) function.
•When your car has built-in FM/MW/LW aerial in the rear/side
glass, connect the power aerial control lead (blue) or the
accessory power input lead (red) to the power terminal of the
existing aerial booster. For details, consult your dealer.
•A power aerial without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
•Before connecting the speakers, turn the unit off.
•Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
•Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
•Do not connect the earth lead of this unit to the negative (–)
terminal of the speaker.
•Do not attempt to connect the speakers in parallel.
•Connect only passive speakers. Connecting active speakers
(with built-in amplifiers) to the speaker terminals may damage
the unit.
•To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
•Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifier are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifier are connected correctly.
Catch


Installation/Connections
Installation/Anschluss
Installation/Connexions
Installazione/Collegamenti
Montage/Aansluitingen
FM/MW/LW/DAB
Compact Disc
Player
CDX-DAB6650
© 2005 Sony Corporation Printed in Thailand
2-588-945-11(1)
Equipment used in illustrations (not supplied)
In Abbildungen dargestellte Geräte (nicht mitgeliefert)
Appareils utilisés dans les illustrations (non fournis)
Apparecchiatura utilizzata nelle illustrazioni (non in dotazione)
Apparatuur gebruikt in de afbeeldingen (niet bijgeleverd)
Front speaker
Frontlautsprecher
Haut-parleur avant
Diffusore anteriore
Voorluidspreker






Power amplifier
Endverstärker
Amplificateur de puissance
Amplificatore di potenza
Eindversterker
× 2
Rotary commander RM-X4S
Joystick RM-X4S
Satellite de commande RM-X4S
Telecomando a rotazione RM-X4S
Bedieningssatelliet RM-X4S
Rear speaker
Hecklautsprecher
Haut-parleur arrière
Diffusore posteriore
Achterluidspreker
Active subwoofer
Aktiver Tiefsttöner
Caisson de graves actif
Subwoofer attivo
Actieve subwoofer

*2from car aerial
von Autoantenne
de l’antenne de la voiture
dall’antenna dell’auto
van een auto-antenne
Fuse (10 A)
Sicherung (10 A)
Fusible (10 A)
Fusibile (10 A)
Zekering (10 A)

AMP REM
Light blue
Hellblau
Bleu ciel
Azzurro
Lichtblauw
Blue/white striped
Blauweiß gestreift
Rayé bleu/blanc
Rigato blu e bianco
Blauw/wit gestreept
from the car’s power connector
vom Stromanschluss des Fahrzeugs
du connecteur d’alimentation de la voiture
dal connettore di alimentazione dell’auto
van de autovoedingsstekker
ATT
See “Power connection diagram” on the reverse side for details.
Näheres dazu finden Sie im „Stromanschlussdiagramm“. Blättern
Sie dazu bitte um.
Voir le « Schéma de raccordement d’alimentation » au verso pour
plus de détails.
Per ulteriori informazioni, vedere “Diagramma dei collegamenti di
alimentazione” che si trova sul retro.
Zie "Voedingsaansluitschema" op de achterkant voor meer details.
Max. supply current 0.3 A
max. Versorgungsstrom 0,3 A
Courant d’alimentation maximum 0,3 A
Alimentazione massima fornita 0,3 A
Max. voedingsstroom 0,3 A
*1
*7
Negative polarity positions 2, 4, 6, and 8 have striped leads.
An den negativ gepolten Positionen 2, 4, 6 und 8 befinden sich gestreifte Adern.
Les positions de polarité négative 2, 4, 6 et 8 sont dotées de cordons rayés.
Le posizioni a polarità negativa 2, 4, 6 e 8 hanno cavi rigati.
De posities voor negatieve polariteit (2, 4, 6 en 8) hebben gestreepte kabels.
1Purple
Violett
Mauve
Viola
Paars
+
Speaker, Rear, Right
Lautsprecher hinten rechts
Haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
5White
Weiß
Blanc
Bianco
Wit
+
Speaker, Front, Left
Lautsprecher vorne links
Haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
2–
Speaker, Rear, Right
Lautsprecher hinten rechts
Haut-parleur, arrière, droit
Diffusore, posteriore, destro
Luidspreker, achter, rechts
6–
Speaker, Front, Left
Lautsprecher vorne links
Haut-parleur, avant, gauche
Diffusore, anteriore, sinistro
Luidspreker, voor, links
3Grey
Grau
Gris
Grigio
Grijs
+
Speaker, Front, Right
Lautsprecher vorne rechts
Haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
7Green
Grün
Vert
Verde
Groen
+
Speaker, Rear, Left
Lautsprecher hinten links
Haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
4–
Speaker, Front, Right
Lautsprecher vorne rechts
Haut-parleur, avant, droit
Diffusore, anteriore, destro
Luidspreker, voor, rechts
8–
Speaker, Rear, Left
Lautsprecher hinten links
Haut-parleur, arrière, gauche
Diffusore, posteriore, sinistro
Luidspreker, achter, links
from the car’s speaker connector
vom Lautsprecheranschluss des Fahrzeugs
du connecteur de haut-parleur de la voiture
dal connettore del diffusore dell’auto
van de autoluidsprekerstekker
AUDIO OUT FRONT
AUDIO OUT REAR*
*1
Positions 1, 2 and 3 do not have pins.
An Position 1, 2 und 3 befinden sich keine Stifte.
Les positions 1, 2 et 3 ne comportent pas de broches.
Le posizioni 1, 2 e 3 non hanno piedini.
De posities 1, 2 en 3 hebben geen pins.
4
Yellow
Gelb
Jaune
Giallo
Geel
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
5
Blue
Blau
Bleu
Blu
Blauw
power aerial control
Motorantennensteuerung
antenne électrique
comando dell’antenna elettrica
automatische antenne
6
Orange/White
Orangeweiß
gestreift
Rayé orange/
blanc
Arancione/
bianco
Oranje/wit
switched illumination power supply
geschaltete
Beleuchtungsstromversorgung
alimentation de l’éclairage
commuté
alimentazione illuminazione
commutata
geschakelde voeding voor
verlichting
7
Red
Rot
Rouge
Rosso
Rood
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
8
Black
Schwarz
Noir
Nero
Zwart
earth
Masse
masse
terra
aarding
*6
Auxiliary equipment such as portable DVD
player (not supplied)
Zusätzliche Geräte wie z. B. der tragbare
DVD-Player (nicht mitgeliefert)
Equipement auxiliaire comme un lecteur de
DVD portable (non fourni)
Apparecchio ausiliario quale un lettore DVD
portatile (non in dotazione)
Optionele apparatuur zoals de draagbare
DVD-speler (niet bijgeleverd)
*AUDIO OUT SUB/REAR
*1RCA pin cord (not supplied)
*2Note for the aerial connecting
If your car aerial is an ISO
(International Organisation for
Standardisation) type, use the
supplied adaptor to connect it.
First connect the car aerial to the
supplied adaptor, then connect
it to the aerial jack of the master
unit.
*3 When using a powered aerial,
set “Phantom” to “on,” otherwise,
set to “off.” For details, see the
supplied Operating Instructions.
*4 Be sure to match the colour-
coded cord for audio to the
appropriate jacks from the unit.
*5 AUDIO OUT can be switched
SUB or REAR. For details,
see the Operating Instructions
manual.
*6Supplied with the auxiliary
equipment
*7Insert with the cord upwards.
*1Cinchkabel (nicht mitgeliefert)
*2Hinweis zum Anschließen der
Antenne
Wenn Ihre Fahrzeugantenne
der ISO-Norm (ISO =
International Organization for
Standardization - Internationale
Normungsgemeinschaft)
entspricht, schließen Sie sie
mithilfe des mitgelieferten
Adapters an. Verbinden Sie
zuerst die Fahrzeugantenne mit
dem mitgelieferten Adapter und
verbinden Sie diesen dann mit der
Antennenbuchse des Hauptgeräts.
*3 Wenn Sie eine Motorantenne
verwenden, setzen Sie „Phantom“
auf „on“, andernfalls auf „off“.
Näheres hierzu finden Sie in der
Bedienungsanleitung.
*4 Achten Sie darauf, das farbcodierte
Audiokabel mit den richtigen
Buchsen am Gerät zu verbinden.
*5AUDIO OUT kann zwischen SUB
und REAR umgeschaltet werden.
Näheres hierzu finden Sie in der
Bedienungsanleitung.
*6Mit den Zusatzgeräten mitgeliefert
*7Mit dem Kabel nach oben einsetzen.
*1Cordon à broche RCA (non
fourni)
*2Remarque sur le raccordement
de l’antenne
Si votre antenne de voiture
est de type ISO (Organisation
internationale de normalisation),
utilisez l’adaptateur fourni 
pour la raccorder. Raccordez
d’abord l’antenne de voiture à
l’adaptateur fourni et, ensuite, à
la prise d’antenne de l’appareil
principal.
*3 Si vous utilisez une antenne
alimentée, réglez « Phantom »
sur « on », dans le cas contraire,
réglez cette option sur « off ».
Pour obtenir plus de détails,
reportez-vous au mode d’emploi.
*4 Veillez à faire correspondre
le code de couleur du cordon
audio à celui des fiches
correspondantes de l’appareil.
*5 AUDIO OUT peut être commuté
sur SUB ou REAR. Pour obtenir
plus de détails, reportez-vous au
mode d’emploi.
*6Fourni avec l’appareil auxiliaire
*7Insérez avec le câble vers le haut.
*1Cavo a piedini RCA (non in
dotazione)
*2Nota per il collegamento
dell’antenna
Se l’antenna dell’auto è di tipo
ISO (International Organization
for Standardization), utilizzare
l’adattatore in dotazione
per collegarla. Collegare prima
l’antenna della macchina
all’adattatore in dotazione, quindi
collegarla alla presa dell’antenna
dell’apparecchio principale.
*3 Se viene utilizzata un’antenna
elettrica, impostare “Phantom” su
“on”, altrimenti impostarlo su “off”.
Per ulteriori informazioni,
consultare il manuale di istruzioni
per l’uso.
*4 Assicurarsi che i cavi differenziati
in base al colore per l’audio
corrispondano alle prese
appropriate dell’apparecchio.
*5 AUDIO OUT può essere
impostato su SUB o su REAR.
Per ulteriori informazioni,
consultare il manuale di istruzioni
per l’uso.
*6In dotazione con l’apparecchio
ausiliario
*7Inserire con il cavo rivolto verso
l’alto.
*1Tulpstekkersnoer (niet
bijgeleverd)
*2Opmerking bij de antenne-
aansluiting
Indien uw auto is uitgerust met
een antenne van het type ISO
(International Organisation for
Standardization), moet u die
aansluiten met behulp van de
bijgeleverde adapter . Sluit
eerst de auto-antenne aan op
de bijgeleverde adapter en
vervolgens de antennestekker op
het hoofdtoestel.
*3 Als u een antenne met voeding
gebruikt, stelt u “Phantom” in
op “on”. Anders gebruikt u de
instelling “off”.
Raadpleeg de gebruiksaanwijzing
voor meer informatie.
*4 Zorg ervoor dat de kleurcode
van het snoer voor audio
overeenkomt met de
bijbehorende aansluitingen op
het apparaat.
*5 AUDIO OUT kan worden
ingesteld op SUB of REAR.
Raadpleeg de gebruiksaanwijzing
voor meer informatie.
*6Geleverd bij de optionele
apparatuur
*7Plaatsen met het snoer naar
boven.
*3DAB aerial
DAB-Antenne
Antenne DAB
Antenna DAB
DAB-antenne

182 mm
53 mm
Power connection diagram
Auxiliary power connector may vary depending on the
car. Check your car’s auxiliary power connector diagram
to make sure the connections match correctly. There are
three basic types (illustrated below). You may need to
switch the positions of the red and yellow leads in the car
stereo’s power connecting lead.
After matching the connections and switched power
supply leads correctly, connect the unit to the car’s
power supply. If you have any questions and problems
connecting your unit that are not covered in this manual,
please consult the car dealer.
Auxiliary power connector
Hilfsstromanschluss
Connecteur d’alimentation auxiliaire
Connettore di alimentazione
accessoria
Hulpvoedingsaansluiting
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Red
Rot
Rouge
Rosso
Rood
Red
Rot
Rouge
Rosso
Rood
Yellow
Gelb
Jaune
Giallo
Geel
Yellow
Gelb
Jaune
Giallo
Geel
Voedingsaansluitschema
De hulpvoedingsaansluiting kan verschillen afhankelijk
van de auto. Controleer het voedingsaansluitschema
dat bij dit apparaat wordt geleverd om te zien of de
aansluitingen kloppen. Er zijn drie basistypes (zie
afbeelding hieronder). Het is mogelijk dat u de posities
van de rode en gele kabels in het aansluitsnoer van het
car audiosysteem moet omwisselen.
Als de aansluitingen en geschakelde voedingskabels
kloppen, sluit u het apparaat aan op de voeding van de
auto. Indien u nog vragen of problemen hebt in verband
met het aansluiten van het apparaat die niet in deze
handleiding vermeld staan, raadpleeg dan de autodealer.
Diagramma dei collegamenti di
alimentazione
Il connettore di alimentazione accessoria può variare a
seconda della macchina. Controllare il diagramma del
connettore di alimentazione accessoria della macchina
per essere sicuri che i collegamenti corrispondano
correttamente. Vi sono tre tipi di base (illustrazione
sotto). Potrà essere necessario cambiare le posizioni dei
fili rosso e giallo nel cavo di alimentazione dello stereo
della macchina.
Dopo aver fatto corrispondere i collegamenti e
aver commutato i cavi di alimentazione, collegare
l’apparecchio all’alimentazione della macchina. Se si
hanno domande o se sorgono problemi che non sono
stati trattati nel manuale nel collegare l’apparecchio,
contattare l’autoconcessionario.
Schéma de raccordement
d’alimentation
Le connecteur d’alimentation auxiliaire peut varier
suivant le type de voiture. Vérifiez le schéma du
connecteur d’alimentation auxiliaire de votre voiture
pour vous assurer que les connexions correspondent. Il
en existe trois types de base (illustrés ci-dessous). Il se
peut que vous deviez commuter la position des fil rouge
et jaune du cordon d’alimentation de l’autoradio.
Après avoir établi les connexions et commuté
correctement les fils d’alimentation, raccordez l’appareil
à l’alimentation de la voiture. Si vous avez des questions
ou des difficultés à propos de cet appareil qui ne sont pas
abordées dans le présent mode d’emploi, consultez votre
concessionnaire automobile.
Stromanschlussdiagramm
Der Hilfsstromanschluss kann je nach Fahrzeugtyp
unterschiedlich sein. Sehen Sie im Hilfsstroman-
schlussdiagramm für Ihr Fahrzeug nach, wie die
Verbindung ordnungsgemäß vorgenommen werden muss.
Es gibt, wie unten abgebildet, drei grundlegende Typen.
Sie müssen möglicherweise die rote und gelbe Leitung
des Stromversorgungskabels der Autostereoanlage
vertauschen.
Stellen Sie die Anschlüsse her, schließen Sie die
geschalteten Stromversorgungsleitungen richtig an und
verbinden Sie dann das Gerät mit der Stromversorgung
Ihres Fahrzeugs. Wenn beim Anschließen des
Geräts Fragen oder Probleme auftreten, die in dieser
Bedienungsanleitung nicht erläutert werden, wenden Sie
sich bitte an den Autohändler.
Précautions
• Choisir soigneusement l’emplacement de l’installation
afin que l’appareil ne gêne pas la conduite normale du
véhicule.
• Eviter d’installer l’appareil dans un endroit exposé à de
la poussière, de la saleté, des vibrations violentes ou à
des températures élevées, comme en plein soleil ou à
proximité d’un conduit de chauffage.
• Pour garantir un montage sûr, n’utiliser que le matériel
fourni.
Réglage de l’angle de montage
Ajuster l’inclinaison à un angle inférieur à 45°.
Retrait du tour de protection et
du support ()
Avant d’installer l’appareil, retirez le tour de
protection et le support de l’appareil.
1Enclenchez le tour de protection .
Enclenchez les clés de déblocage 
simultanément dans le tour de protection .
Tirez sur la clé de déblocage pour retirer le
tour de protection .
2Retirez le support .
Insérez les deux clés de déblocage 
simultanément entre l’appareil et le support
jusqu’au déclic indiquant qu’elles sont en
place.
Tirez le support vers le bas, puis tirez
l’appareil vers le haut pour les séparer.
Exemple de montage ()
Installation dans le tableau de bord
Remarques
•Pliez ces griffes vers l’extérieur pour assurer une prise correcte
si nécessaire (-2).
•Assurez-vous que les 4 loquets du tour de protection sont
correctement insérés dans les fentes de l’appareil (-3).
Retrait et fixation de la façade
()
Avant d’installer l’appareil, déposez la façade.
-A Pour la retirer
Avant de déposer la façade, n’oubliez pas d’appuyer sur
. Appuyez ensuite sur , puis faites glisser la
façade vers vous.
-B Pour la fixer
Fixez la partie de la façade sur la partie de
l’appareil, tel qu’illustré, puis poussez sur le côté gauche
jusqu’au déclic indiquant qu’il est en position.
Avertissement au cas où le
contact de votre voiture ne
dispose pas d’une position ACC
Après avoir coupé le moteur, n’oubliez pas de
maintenir la touche  de l’appareil enfoncée
jusqu’à ce que l’affichage disparaisse.
Sinon, l’affichage n’est pas désactivé et la batterie se
décharge.
Touche RESET
Une fois que l’installation et les raccordements sont
terminés, retirez la façade et appuyez sur le bouton
RESET à l’aide d’un stylo à bille ou d’un autre objet
pointu.
Precautions
• Choose the installation location carefully so that the
unit will not interfere with normal driving operations.
• Avoid installing the unit in areas subject to dust, dirt,
excessive vibration, or high temperature, such as in
direct sunlight or near heater ducts.
• Use only the supplied mounting hardware for a safe
and secure installation.
Mounting angle adjustment
Adjust the mounting angle to less than 45°.
Removing the protection collar
and the bracket ()
Before installing the unit, remove the protection
collar and the bracket from the unit.
1Remove the protection collar .
Engage the release keys together with the
protection collar .
Pull out the release keys to remove the
protection collar .
2Remove the bracket .
Insert both release keys together between
the unit and the bracket until they click.
Pull down the bracket , then pull up the unit
to separate.
Mounting example ()
Installation in the dashboard
Notes
•Bend these claws outward for a tight fit, if necessary (-2).
•Make sure that the 4 catches on the protection collar are
properly engaged in the slots of the unit (-3).
How to detach and attach the
front panel ()
Before installing the unit, detach the front panel.
-A To detach
Before detaching the front panel, be sure to press .
Press , and pull it off towards you.
-B To attach
Engage part of the front panel with part of the unit,
as illustrated, and push the left side into position until it
clicks.
Warning if your car’s ignition
has no ACC position
After turning the ignition off, be sure to press
and hold  on the unit until the display
disappears.
Otherwise, the display does not turn off and this causes
battery drain.
RESET button
When the installation and connections are completed, be
sure to press the RESET button with a ballpoint pen, etc.,
after detaching the front panel.
Sicherheitshinweise
• Wählen Sie den Einbauort sorgfältig so aus, dass das
Gerät beim Fahren nicht hinderlich ist.
• Bauen Sie das Gerät so ein, dass es keinen hohen
Temperaturen (keinem direkten Sonnenlicht, keiner
Warmluft von der Heizung), keinem Staub, keinem
Schmutz und keinen starken Vibrationen ausgesetzt ist.
• Für eine sichere Befestigung verwenden Sie stets die
mitgelieferten Montageteile.
Hinweis zum Montagewinkel
Das Gerät sollte in einem Winkel von weniger als 45°
montiert werden.
Abnehmen der
Schutzumrandung und der
Halterung ()
Nehmen Sie vor dem Installieren des Geräts die
Schutzumrandung und die Halterung vom
Gerät ab.
1Entfernen Sie die Schutzumrandung .
Setzen Sie beide Löseschlüssel an der
Schutzumrandung an.
Ziehen Sie die Schutzumrandung mithilfe
der Löseschlüssel heraus.
2Entfernen Sie die Halterung .
Führen Sie beide Löseschlüssel zwischen
dem Gerät und der Halterung ein, bis sie
mit einem Klicken einrasten.
Ziehen Sie die Halterung nach unten
und das Gerät nach oben, um die beiden zu
trennen.
Montagebeispiel ()
Installation im Armaturenbrett
Hinweise
•Falls erforderlich, biegen Sie diese Klammern für einen
sicheren Halt nach außen (-2).
•Achten Sie darauf, die 4 Verriegelungen an der
Schutzumrandung korrekt in die Aussparungen am Gerät
einzusetzen (-3).
Abnehmen und Anbringen der
Frontplatte ()
Nehmen Sie die Frontplatte vor dem Einbau des
Geräts ab.
-A Abnehmen
Schalten Sie das Gerät vor dem Abnehmen der
Frontplatte unbedingt mit  aus. Drücken Sie
und ziehen Sie sie auf sich zu heraus.
-B Anbringen
Setzen Sie Teil der Frontplatte wie abgebildet an Teil
am Gerät an und drücken Sie dann die linke Seite
hinein, bis sie mit einem Klicken einrastet.
Warnhinweis, wenn die
Zündung Ihres Fahrzeugs nicht
über eine Zubehörposition (ACC
oder I) verfügt
Nachdem Sie die Zündung ausgeschaltet haben,
halten Sie am Gerät unbedingt  gedrückt,
bis die Anzeige ausgeblendet wird.
Andernfalls wird die Anzeige nicht ausgeschaltet und der
Autobatterie wird Strom entzogen.
Taste RESET
Wenn Sie das Gerät eingebaut und alle Anschlüsse
vorgenommen haben, müssen Sie die Frontplatte
abnehmen und mit einem Kugelschreiber oder einem
anderen spitzen Gegenstand die Taste RESET drücken.
Precauzioni
• Scegliere con attenzione la posizione per l’installazione
in modo che l’apparecchio non interferisca con le
operazioni di guida del conducente.
• Evitare di installare l’apparecchio dove sia soggetto ad
alte temperature, come alla luce solare diretta o al getto
di aria calda dell’impianto di riscaldamento, o dove
possa essere soggetto a polvere, sporcizia e vibrazioni
eccessive.
• Usare solo il materiale di montaggio in dotazione per
un’installazione stabile e sicura.
Regolazione dell’angolo di montaggio
Regolare l’angolo di montaggio in modo che sia inferiore
a 45°.
Rimozione della staffa e della
cornice di protezione ()
Prima di installare l’apparecchio, rimuovere
la cornice di protezione e la staffa 
dall’apparecchio.
1Rimuovere la cornice di protezione .
Inserire le chiavette di rilascio nella cornice
di protezione .
Per rimuovere la cornice di protezione 
estrarre le chiavette di rilascio .
2Rimuovere la staffa .
Inserire contemporaneamente entrambe le
chiavette di rilascio tra l’apparecchio e la
staffa fino a che non scattano in posizione.
Estrarre la staffa , quindi sollevare
l’apparecchio per rimuoverlo.
Esempio di montaggio ()
Installazione nel cruscotto
Note
•Piegare verso l’esterno questi morsetti per un’installazione più
sicura, se necessario (-2).
•Assicurarsi che i 4 fermi sulla cornice di protezione siano
correttamente inseriti negli alloggiamenti dell’apparecchio
(-3).
Come rimuovere e reinserire il
pannello anteriore (
 )
Prima di installare l’apparecchio rimuovere il
pannello anteriore.
-A Per rimuoverlo
Prima di rimuovere il pannello anteriore, premere
. Premere , quindi tirare verso di sé il pannello
anteriore.
-B Per reinserirlo
Posizionare la sezione del pannello anteriore sulla
sezione dell’apparecchio, come illustrato, quindi
premere il lato sinistro fino a farlo scattare in posizione.
Avvertenza relativa
all’installazione su un’auto
sprovvista della posizione ACC
(accessoria) sul blocchetto di
accensione
Dopo avere spento il motore, assicurarsi di
tenere premuto  sull’apparecchio finché il
display non scompare.
Diversamente, il display non viene disattivato e questo
potrebbe causare lo scaricamento della batteria.
Tasto RESET
Una volta completate le procedure di installazione e i
collegamenti, accertarsi di premere il tasto RESET con
una penna a sfera o un oggetto simile dopo avere rimosso
il pannello anteriore.
12
12 3
AB

Dashboard
Armaturenbrett
Tableau de bord
Cruscotto
Dashboard Fire wall
Motorraumtrennwand
Paroi ignifuge
Parete tagliafiamma
Brandschot







Face the hook inwards.
Der Haken muss nach innen
weisen.
Tournez le crochet vers
l’intérieur.
Con il gancetto rivolto verso
l’interno.
Het haakje moet naar binnen
wijzen.
Claws
Klammern
Griffes
Morsetti
Klemhaken


Orient the release key correctly.
Richten Sie den Löseschlüssel
korrekt aus.
Orientez correctement la clé de
déblocage.
Orientare la chiavetta di rilascio nel
modo corretto.
Plaats de ontgrendelingssleutel op
de juiste manier.
(OFF)
Voorzorgsmaatregelen
• Kies de installatieplaats zorgvuldig zodat het apparaat
de bestuurder niet hindert tijdens het rijden.
• Installeer het apparaat niet op plaatsen waar het
blootgesteld wordt aan hoge temperaturen, b.v. in
direct zonlicht of bij de warme luchtstroom van de
autoverwarming, aan sterke trillingen, of waar het in
contact komt met veel stof of vuil.
• Gebruik voor het veilig en stevig monteren van
het apparaat uitsluitend de bijgeleverde montage-
onderdelen.
Maximale montagehoek
Installeer het apparaat nooit onder een hoek van meer
dan 45° met het horizontale vlak.
De beschermende rand en de
beugel verwijderen ()
Voordat u het apparaat gaat installeren, moet
u de beschermende rand en de beugel 
verwijderen van het apparaat.
1Verwijder de beschermende rand .
Bevestig de ontgrendelingssleutels op de
beschermende rand .
Trek de ontgrendelingssleutels naar u toe
om de beschermende rand te verwijderen.
2Verwijder de beugel .
Plaats de ontgrendelingssleutels tussen het
apparaat en de beugel tot deze vastklikken.
Trek de beugel omlaag en trek het apparaat
omhoog om deze van elkaar te scheiden.
Montagevoorbeeld ()
Montage in het dashboard
Opmerkingen
• Indien nodig kunt u deze klemhaken ombuigen voor een
steviger bevestiging (-2).
• De 4 grepen op de beschermende rand moeten goed in de
sleuven van het apparaat zijn geplaatst (-3).
Het voorpaneel verwijderen en
bevestigen
()
Verwijder, alvorens met het installeren te
beginnen, het voorpaneel.
-A Verwijderen
Vergeet niet, voordat u het voorpaneel verwijdert, eerst
op  te drukken. Druk vervolgens op de toets en
trek het naar u toe.
-B Bevestigen
Bevestig deel van het voorpaneel op deel van het
apparaat, zoals in de afbeelding wordt weergegeven, en
druk op de linkerkant van het voorpaneel tot dit vastklikt.
Waarschuwing als het
contactslot van de auto geen
ACC-positie heeft
Als de motor is uitgeschakeld, moet u op 
drukken en deze toets ingedrukt houden tot de
weergave verdwijnt.
Als u dit niet doet, wordt de weergave niet uitgeschakeld
en raakt de accu uitgeput.
RESET-toets
Als u de installatie en aansluitingen hebt voltooid,
moet u met een puntig voorwerp, zoals de punt van een
balpen, op RESET drukken nadat u het voorpaneel hebt
verwijderd.
the car without ACC position
Fahrzeug ohne Zubehörposition (ACC)
Véhicule sans position ACC
Auto priva della posizione ACC
Auto zonder ACC-positie
4
Yellow
Gelb
Jaune
Giallo
Geel
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
7
Red
Rot
Rouge
Rosso
Rood
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
4
Yellow
Gelb
Jaune
Giallo
Geel
switched power supply
geschaltete Stromversorgung
alimentation commutée
alimentazione commutata
geschakelde voeding
7
Red
Rot
Rouge
Rosso
Rood
continuous power supply
permanente Stromversorgung
alimentation continue
alimentazione continua
continu voeding
