Sony BKMA-510HD User manual

HDCAM INPUT AND OUTPUT PROCESSOR BOARD
BKMA-510HD
OPERATION MANUAL [Japanese/English]
1st Edition
Serial No. 1001 and Higher
電気製品は、安全のための注意事項を守らないと、火災
や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製
品の取り扱いかたを示してあります。このオペレーションマニュアルをよく
お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
•ご使用にあたっては、マルチアクセスビデオディスクレコーダーMAV-555に付属のオペ
レーションマニュアルの「安全のために」をよくお読みください。
•本機を誤って装着すると、火災・感電やその他の事故により、けがをしたり周辺の物品
に損害を与えたりすることがあります。危険を避けるため、装着はサービストレーニングを
受けた技術者にご依頼ください。
本機を装着する技術者へ
装着のしかたは、付属の「インストレーションマニュアル」をご覧ください。
警告

1（J）
BKMA-510HDの概要
BKMA-510HDは、マルチアクセスビデオディスクレコーダーMAV-555専用のオプション
ボードです。本ボードをMAV-555に搭載することにより、次のような機能を提供します。
BKMA-510HDの特長
HD記録とHD再生の同時オペレーションが可能
本ボードをMAV-555に搭載することにより、全体として1HDInput+1HDOutputのコン
フィギュレーションで利用することが可能となります。これにより、例えばスポーツライブ中継
において、HDカメラの入力を記録しながら、OutputポートからのHD再生が可能となります。
システム構成例
以下は、本ボードを搭載したMAV-555にSonyHDカメラを接続し、HD記録／HD再生を
行う場合のシステム構成例です。
DTR-3000
コントロールパネル
CONTROLPANEL PANELSELECT CHARACTER
REARFRONT 1 2 3
NONE OFF ON80TH
SETUP
SELECT
COMPOSITE SDI
VIDEO
INPUT
REMOTE
R1
PORTSELECT
R2/
P3
P1
P2
INPUT SDI
AES/EBU
ANALOG
CH1
CH1
PRESET
AUDIOINPUT / MONITOR SELECT
CH2 CH3 CH4
MONITOR L
R
METER
PANEL
525
REMOTE
MENU
LOCAL
CONTROL
PANEL
625 SETUPBANK
TOTAL/
REMAIN
PROCESS
CONTROL VIDEO
CHROMA
SETUP/BLACK
CHROMA/PHASE
PHONES
123
SYSTEM HDD
HELP
FULL/
TIME
TC/UB TC TYPE
MENU
10
SET
0
CH2
PRESET
CH3
PRESET
CH4
PRESET
VIDEO/MENU
PRESET
モニター
RS-422
HD-SDI
monitor output
HD-SDI
Ref
Ref
MAV-555
HDカメラシステム
信号発生器
(Reference)
IN OUT
PBEE PB
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
B1 B2 B3 B4 B5 B6 B7
MODE SHIFT
IN
DMCEDIT
PREVIEW
AUTOEDIT REVIEW
MEMORY
DELETE
OUT
TRIM
AUDIO
ENTRY
HOLD RESET TC/UB TCTYPE
1
2
EXT
R1
R2/
P3
PORTSELECT
P1
P2
SHUTTLE
MULTI
CONTROL
PLAYER
PREROLL EDIT
REW PLAY F.FWD STOP
REC
RECORDER
JOG VAR
R
E
V
E
R
S
E
F
O
R
W
A
R
D
日
本
語

2（J）
準備
MAV-555の設定について
本ボードの提供する機能を利用するためには、MAV-555上で以下の設定が必要となります。
利用モードの切り替え
MAV-555の基本メニュー035「VIDEOCOMPRESSIONRATE」を切り換え、MAV-555を
HD1in/1outで使用するか、SD1in/1outで使用するかを設定します。
1MAV-555の基本メニュー040「OPTIONBOARD」を「BKMA-510HD」に設定し、
再起動します。
2MAV-555の基本メニュー035「VIDEOCOMPRESSIONRATE」を、希望のモードに
設定します。
HD1in/1outを利用する場合は「144Mbps」に設定してください。
MAV-555をSD1in/1outで使用する場合は「30Mbps」「40Mbps」「50Mbps」のい
ずれかに設定してください。
3MAV-555を再起動します。
再起動後、手順2で行った設定が有効となります。
NOTE
SD1in/1outで使用する場合は、STANDARDBOARDとしてBKMA-510を搭載してくだ
さい。SD1in/1outの操作に関しては、「MAV-555オペレーションマニュアル」をご覧くだ
さい。
◆ 基本メニューの設定方法について詳しくは、MAV-555オペレーションマニュアルの「3-4-2 基本メ
ニューの操作」をご覧ください。
MAV-555のオペレーションモードについて
本ボードを搭載したMAV-555では、パネルモードまたはDTRモードのオペレーションモード
が利用可能です。
◆ MAV-555のオペレーションモードについて詳しくは、MAV-555オペレーションマニュアルの「3-1オ
ペレーションモードの概要」をご覧ください。

3（J）
外部機器との接続、パネルモード時の接続
VIDEO IN COMPOSITE
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT COMPOSITE
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R1 —— CH3/4
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
—— R1 ——
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
SPARE
OPTION
AUDIO OUT (AES/EBU)
A —— P1 —— B
A —— P2 —— B
A —— P3 —— B
SERIAL V/A OUT REMOTE AUDIO I/F
A —— P1 —— B IN1(R1)
A —— P2 —— B
A —— P3 —— B
IN2(P1)
IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
*1 REFINには525B.B.を入力してください。
*2 HDSDIは1080i/59.94のみに対応しています。
信号発生器
B.B.
REF IN
HDビデオカメラ ビデオモニター
BVM シリーズなど
HDデジタルVTR
HDビデオサーバー
HDビデオモニター
など
コントローラー
HD SDI *2
*1
HD SDI *2

4（J）
準備

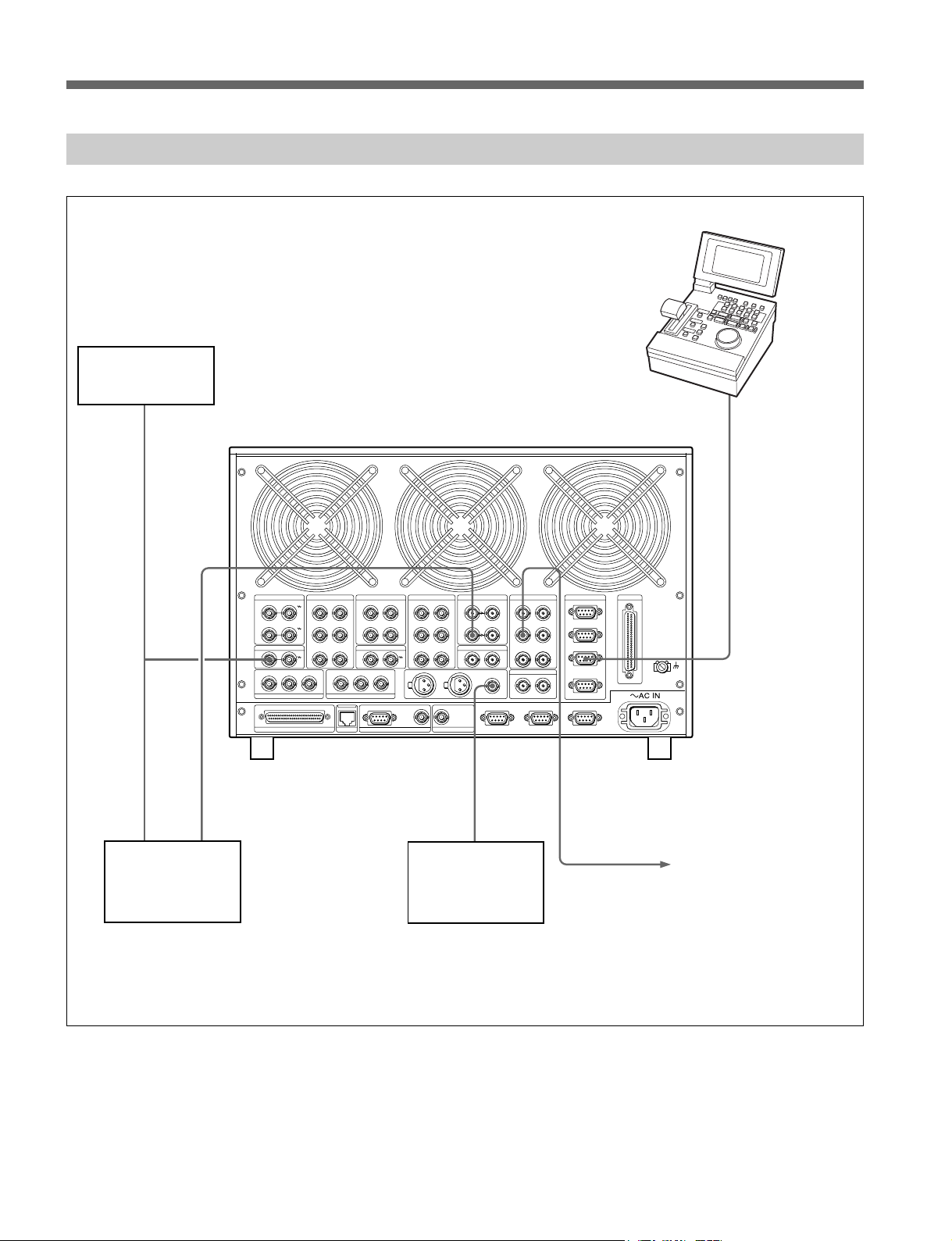

外部機器との接続、DTRモード時の接続
VIDEO IN COMPOSITE
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT COMPOSITE
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R1 —— CH3/4
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
—— R1 ——
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
SPARE
OPTION
AUDIO OUT (AES/EBU)
A —— P1 —— B
A —— P2 —— B
A —— P3 —— B
SERIAL V/A OUT REMOTE AUDIO I/F
A —— P1 —— B IN1(R1)
A —— P2 —— B
A —— P3 —— B
IN2(P1)
IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
*1 REFINには525B.B.を入力してください。
*2 HDSDIは1080i/59.94のみに対応しています。
信号発生器
B.B.
DTR-3000
REF IN
ビデオモニター
BVM シリーズなど
HDデジタルVTR
HDビデオサーバー
HDビデオモニター
など
HD SDI *2 HD SDI *2
*1
HDビデオカメラ

5（J）
操作について
ここでは、本ボードをMAV-555に搭載して利用する際に特有の操作について説明します。
◆ MAV-555の各種操作および設定について詳しくは、MAV-555オペレーションマニュアルをご覧くだ
さい。
記録ポートを選択するには
設定ポートを選択するには、PORTSELECTボタンのR2ボタンを押してください。記録ポー
トが選択されるとR2ボタンが点灯します。
再生ポートを選択するには
再生ポートを選択したい場合は、PORTSELECTボタンのP2ボタンを押してください。再生
ポートが選択されるとP2ボタンが点灯します。

6（J）
仕様
一般
外形寸法 284×12.0mm×222.6mm(DM-120)
284×16.2mm×222.6mm(ENC-66A、RX-46)
284×16.2mm×222.6mm(DEC-125A、TX-68、APR-54)
質量 0.7kg(DM-120)
0.8kg(ENC-66A、RX-46)
1.0kg(DEC-125A、TX-68、APR-54)
使用温度 5℃〜40℃
MAV-555に搭載したときの操作系
記録／再生時間 9Gバイト使用時：
最大約1時間（ビットレート：144Mbpsオーディオ16ビット
／サンプル時）
18Gバイト使用時：
最大約2時間（ビットレート：144Mbpsオーディオ16ビット
／サンプル時）
サーチ速度
シャトルモード時 ±500倍速
ジョグ／バリアブルモード時 ±1.0倍速
CueUp時間 最小0.5秒
最短時差送出 50フレーム
デジタルビデオ系
コーデック
コンプレッション HDCAM方式
ビットレート 144Mbps
エンコーディングサンプル Y:1920/line
Pb/Pr:960/line
エンコーディングライン 1125:21-560,584-1123
デジタルビデオ信号形式
サンプリング周波数 Y:74.25/1.001MHz
R-Y/B-Y:37.125/1.001MHz
量子化特性 8ビット/サンプル

7（J）
デジタルオーディオ系
デジタルオーディオ（CH-1〜CH-4）信号形式
サンプリング周波数 AES/EBU:48kHz（映像同期）
量子化特性 20ビット/サンプル、16ビット/サンプル選択可能
ワウフラッター 測定限界以下
ヘッドルーム 20dB（または18dB、16dB選択可能）
入力端子
SERIALV/AINPUT BNC（2、アクティブループスルー）×1ポートR2
HDシリアルデジタル（1.5Gbps）
SMPTE292M、1080i/59.94
AUDIOINPUT CH1/2、CH3/4
（AES/EBU） BNC（2）×1ポート
AES-3id-1995準拠
TIMECODEIN BNC（1）×1ポート
0.5〜18Vp-p、3.3kΩ、不平衡
出力端子
SERIALV/AOUTPUT BNC（2）×1ポートP2
HDシリアルデジタル（1.5Gbit/秒）
SMPTE292M、1080i/59.94
VIDEOMONITOROUTPUT BNC（1）、キャラクタースーパーインポーズあり
SMPTE259M/CCIR656-｣
AUDIOOUTPUT CH1/2、CH3/4
（AES/EBU） BNC（2）×1ポートP2
AES-3id-1995準拠
TIMECODEOUT BNC（1）×1ポートP2
0.5〜18Vp-p、3.3kΩ、不平衡
付属品
オペレーションマニュアル（1）
インストレーションマニュアル（1）
仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。
仕様
この説明書は再生紙を使用しています。

8（J）

9 (E)
English
Outline of the BKMA-510HD
The BKMA-510HD is a dedicated option board designed for the Multi
Access Video Disc Recorder MAV-555. When the BKMA-510HD is
installed in the MAV-555, functionality is expanded as described below.
BKMA-510HD Features
Simultaneous HD recording and HD playback
By installing the BKMA-510HD board in the MAV-555, the system can be
used in a 1 HD Input + 1 HD Output configuration. For example during a
live sports broadcast, this is useful to record the input from the HD camera
while at the same time providing an HD playback signal from the output
port.

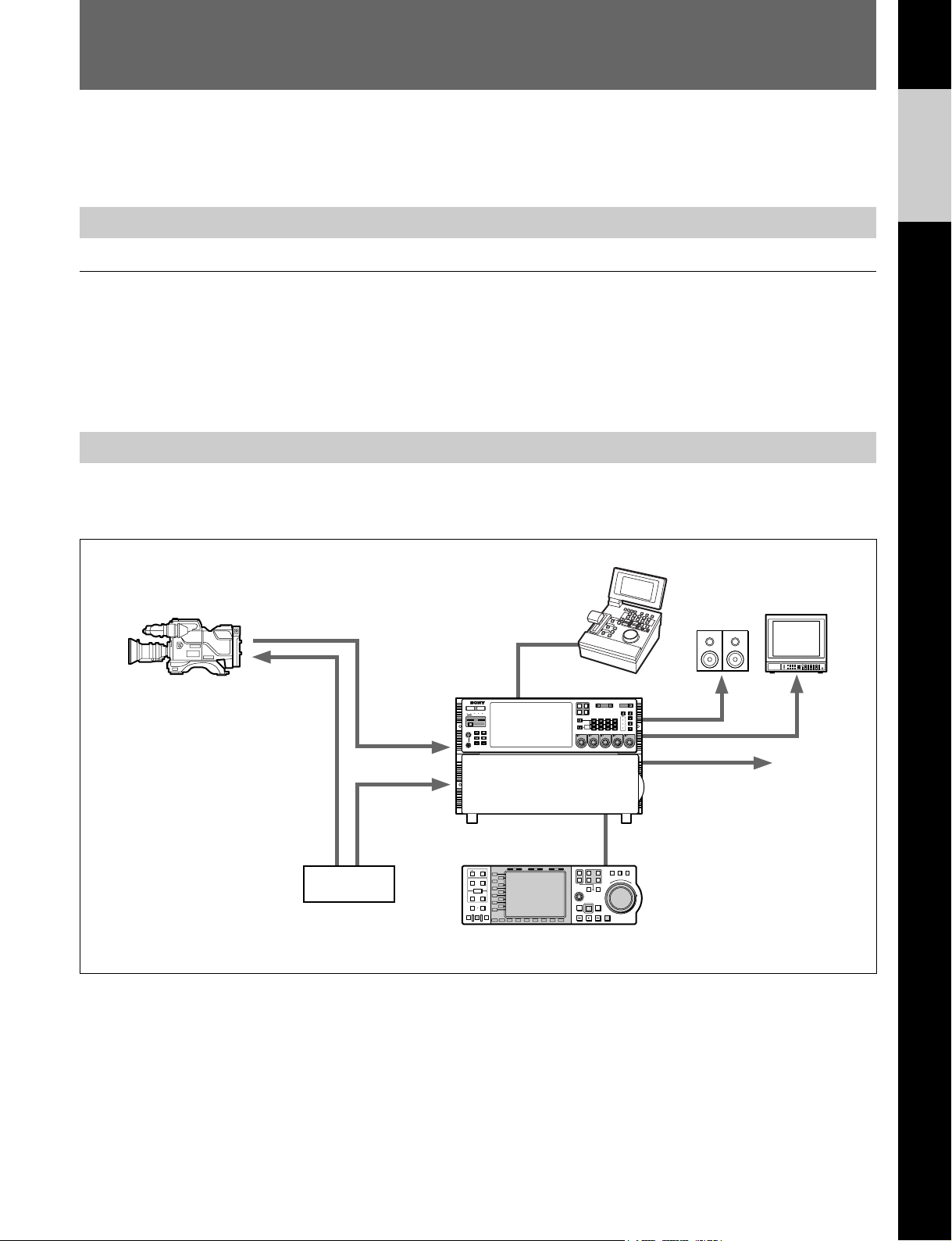

System Configuration Example
A sample configuration for HD recording and playback, using a Sony HD
camera and the MAV-555 with installed BKMA-510HD is shown below.
DTR-3000
Control Panel
CONTROLPANEL PANELSELECT CHARACTER
REARFRONT 1 2 3
NONE OFF ON80TH
SETUP
SELECT
COMPOSITE SDI
VIDEO
INPUT
REMOTE
R1
PORTSELECT
R2/
P3
P1
P2
INPUT SDI
AES/EBU
ANALOG
CH1
CH1
PRESET
AUDIOINPUT / MONITOR SELECT
CH2 CH3 CH4
MONITOR L
R
METER
PANEL
525
REMOTE
MENU
LOCAL
CONTROL
PANEL
625 SETUPBANK
TOTAL/
REMAIN
PROCESS
CONTROL VIDEO
CHROMA
SETUP/BLACK
CHROMA/PHASE
PHONES
123
SYSTEM HDD
HELP
FULL/
TIME
TC/UB TC TYPE
MENU
10
SET
0
CH2
PRESET
CH3
PRESET
CH4
PRESET
VIDEO/MENU
PRESET
Monitor
RS-422
HD-SDI
monitor output
HD-SDI
Ref
Ref
MAV-555
HD Camera system
Signal Generator
(Reference)
IN OUT
PBEE PB
L1
L2
L3
L4
L5
L6
L7
L8
L9
L10
L11
B1 B2 B3 B4 B5 B6 B7
MODE SHIFT
IN
DMCEDIT
PREVIEW
AUTOEDIT REVIEW
MEMORY
DELETE
OUT
TRIM
AUDIO
ENTRY
HOLD RESET TC/UB TCTYPE
1
2
EXT
R1
R2/
P3
PORTSELECT
P1
P2
SHUTTLE
MULTI
CONTROL
PLAYER
PREROLL EDIT
REW PLAY F. FWD STOP
REC
RECORDER
JOG VAR
R
E
V
E
R
S
E
F
O
R
W
A
R
D

10 (E)
Preparations
MAV-555 Setup
In order to use the functions provided by the board, the MAV-555 must be
set up as follows.
Usage Mode Switching
The basic menu item 035 “VIDEO COMPRESSION RATE” of the MAV-
555 must be set, depending on whether the MAV-555 is used in the “HD 1
in/1 out” or “SD 1 in/1 out” configuration.
1Set the MAV-555 basic menu item 040 “OPTION BOARD” to
“BKMA-510HD” and restart the MAV-555.
2Set the MAV-555 basic menu item 035 “VIDEO COMPRESSION
RATE” to the desired mode.
When using the MAV-555 in the “HD 1 in/1 out” configuration, select
“144Mbps”.
When using “SD 1 in/1 out”, select either “30Mbps”, “40Mbps”, or
“50Mbps”.
3Restart the MAV-555.
After restarting, the settings made in step 2 will be active.
NOTE
For using the MAV-555 in the “SD 1 in/1 out” configuration, install the
BKMA-510 as the standard board. For information on operation in “SD 1
in/1 out” mode, please refer to the MAV-555 operation manual.
For details on how to set basic menu items, please refer to section “3-4-2 Basic
Menu Operation” of the MAV- 555 operation manual.
MAV-555 Operation Modes
When the BKMA-510HD is installed, the MAV-555 can be operated in
panel mode or DTR mode.
For details on operation modes, please refer to section “3-1 Overview of
Operation Modes” of the MAV-555 operation manual.

11 (E)

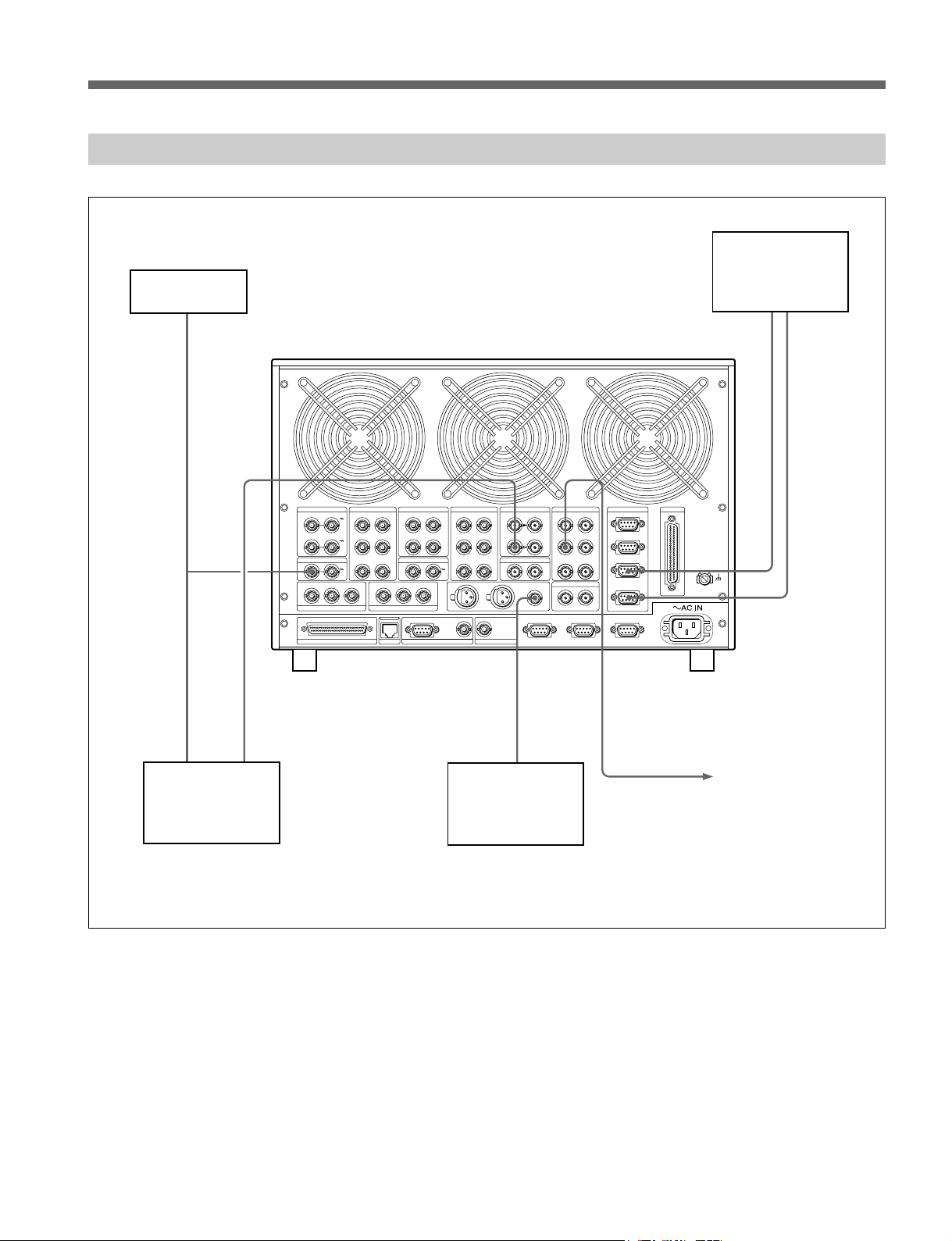

Connections to External Equipment for Panel Mode
VIDEO IN COMPOSITE
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT COMPOSITE
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R1 —— CH3/4
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
—— R1 ——
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
SPARE
OPTION
AUDIO OUT (AES/EBU)
A —— P1 —— B
A —— P2 —— B
A —— P3 —— B
SERIAL V/A OUT REMOTE AUDIO I/F
A —— P1 —— B IN1(R1)
A —— P2 —— B
A —— P3 —— B
IN2(P1)
IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
*1 Supply 525 B.B. to REF IN.
*2 HD SDI complies only with 1080i/59.94.
Signal Generator
B.B.
Controller
REF IN
HD SDI *2
*1
HD video camera Video monitor
BVM series etc.
HD SDI *2
HD digital VTR
HD video server
HD video monitor etc.

12 (E)
Preparations
Connections to External Equipment for DTR Mode
VIDEO IN COMPOSITE
IN ——— R1 ——— OUT
IN ——— R2 ——— OUT
R1 R2 SYSTEM
REFERENCE
IN OUT
VIDEO OUT COMPOSITE
A ——— P1 ——— B
A ——— P2 ——— B
TIME CODE IN
A ——— P3 ——— B
AUDIO IN (AES/EBU)
CH1/2 —— R1 —— CH3/4
CH1/2 —— R2 —— CH3/4
VS BUS
IN OUT
REMOTE PARALLELL I/O (50P) ETHER CONTROL PANEL MONITOR OUT
P1 P2 P3
TIME CODE OUT
SERIAL V/A IN
—— R1 ——
SERIAL V/A
(SUPER)
ANALOG
COMPOSITE
(SUPER)
—— R2 ——
SPARE
OPTION
AUDIO OUT (AES/EBU)
A —— P1 —— B
A —— P2 —— B
A —— P3 —— B
SERIAL V/A OUT REMOTE AUDIO I/F
A —— P1 —— B IN1(R1)
A —— P2 —— B
A —— P3 —— B
IN2(P1)
IN3(R2/P3)
IN4(P2)
IN/OUT1(VTR) IN/OUT2(VTR) SPARE
*1 Supply 525 B.B. to REF IN.
*2 HD SDI complies only with 1080i/59.94.
Signal generator
B. B.
Video monitor
BVM series etc.
HD video camera
HD SDI *2 HD SDI *2
HD digital VTR
HD video server
HD video monitor etc.
*1
DTR-3000

13 (E)
Operation
This section contains information on special operation considerations when
the BKMA-510HD is installed in the MAV-555.
For information on general setup and operation of the MAV-555, please refer to
the MAV-555 operation manual.
Selecting the Recording Port
To select the recording port, press the PORT SELECT R2 button. When the
recording port has been selected, the R2 button lights up.
Selecting the Playback Port
To select the playback port, press the PORT SELECT P2 button. When the
playback port has been selected, the P2 button lights up.

14 (E)
Specifications
General
External dimensions 284 ×12.0 ×222.6 mm (DM-120)
284 ×16.2 ×222.6 mm (ENC-66A, RX-46)
284 ×16.2 ×222.6 mm (DEC-125A, TX-68,
APR-54)
Mass 0.7 kg (DM-120)
0.8 kg (ENC-66A, RX-46)
1.0 kg (DEC-125A, TX-68, APR-54)
Ambient temperature for use 5°C to 40°C
Operation specifications when installed in MAV-555
Record/play time When used in 9-gigabyte mode:
Max. 1 hour (bit rate: 144 Mbps, 16 bit
audio/sample)
When used in 18-gigabyte mode:
Max. 2 hours (bit rate: 144 Mbps, 16 bit
audio/sample)
Search speed
Shuttle mode: ±500 times
Jog/variable mode: ±1.0 times
Cue-up time Min. 0.5 seconds
Minimum time shift output 50 frames
Digital video specifications
Codec
Compression HDCAM method
Bit rate 144 Mbps
Encoding samples Y: 1920/line
Pb/Pr: 960/line
Encoding lines 1125:21-560, 584-1123
Digital video signal format
Sampling frequency Y: 74.25/1.001 MHz
R-Y/B-Y: 37.125/1.001 MHz
Quantization 8 bit/sample

15 (E)
Digital audio specifications
Digital audio (CH-1 to CH-4) signal format
Sampling frequency AES/EBU: 48 kHz (video synchronization)
Quantization 20 bit/sample or 16 bit/sample, selectable
Wow-and-flutter Below measurement limits
Headroom 20 dB (or 18 dB or 16 dB, selectable)
Inputs
SERIAL V/A INPUT BNC (2, active loop-through) ×1 port R2
HD serial digital (1.5 Gbps)
SMPTE 292M, 1080i/59.94
AUDIO INPUT (AES/EBU) CH 1/2, CH 3/4
BNC (2) ×1 port
AES-3id-1995 compliant
TIME CODE IN BNC (1) ×1 port
0.5 to 18 Vp-p, 3.3 kΩ, unbalanced
Outputs
SERIAL V/A OUTPUT BNC (2) ×1 port P2
HD serial digital (1.5 Gbps)
SMPTE 292M, 1080i/59.94
VIDEO MONITOR OUTPUT BNC (1), with character super-impose signal
SMPTE 259M/CCIR 656-J
AUDIO OUTPUT CH 1/2, CH 3/4
(AES/EBU) BNC (2) ×1 port P2
AES-3id-1995 compliant
TIME CODE OUT BNC (1) ×1 port P2
0.5 to 18 Vp-p, 3.3 kΩ, unbalanced
Supplied Accessories
Operation Manual (1)
Installation Manual (1)
Design and specifications subject to change for improvements without
notice.
This manual is printed on recycled paper.

Printed in Japan
2000.03.27
2000 Sony Corporation
Sony Corporation
Communication System Solutions Network Company
BKMA-510HD
(WW, 和,英)
0-213-565-01 (1)
