Sony HT-DDWG700 User manual

HT-DDWG700 3-284-099-01(1) US/FR/ES
3-284-099-01(1)
Sony Corporation © 2008 Printed in Malaysia

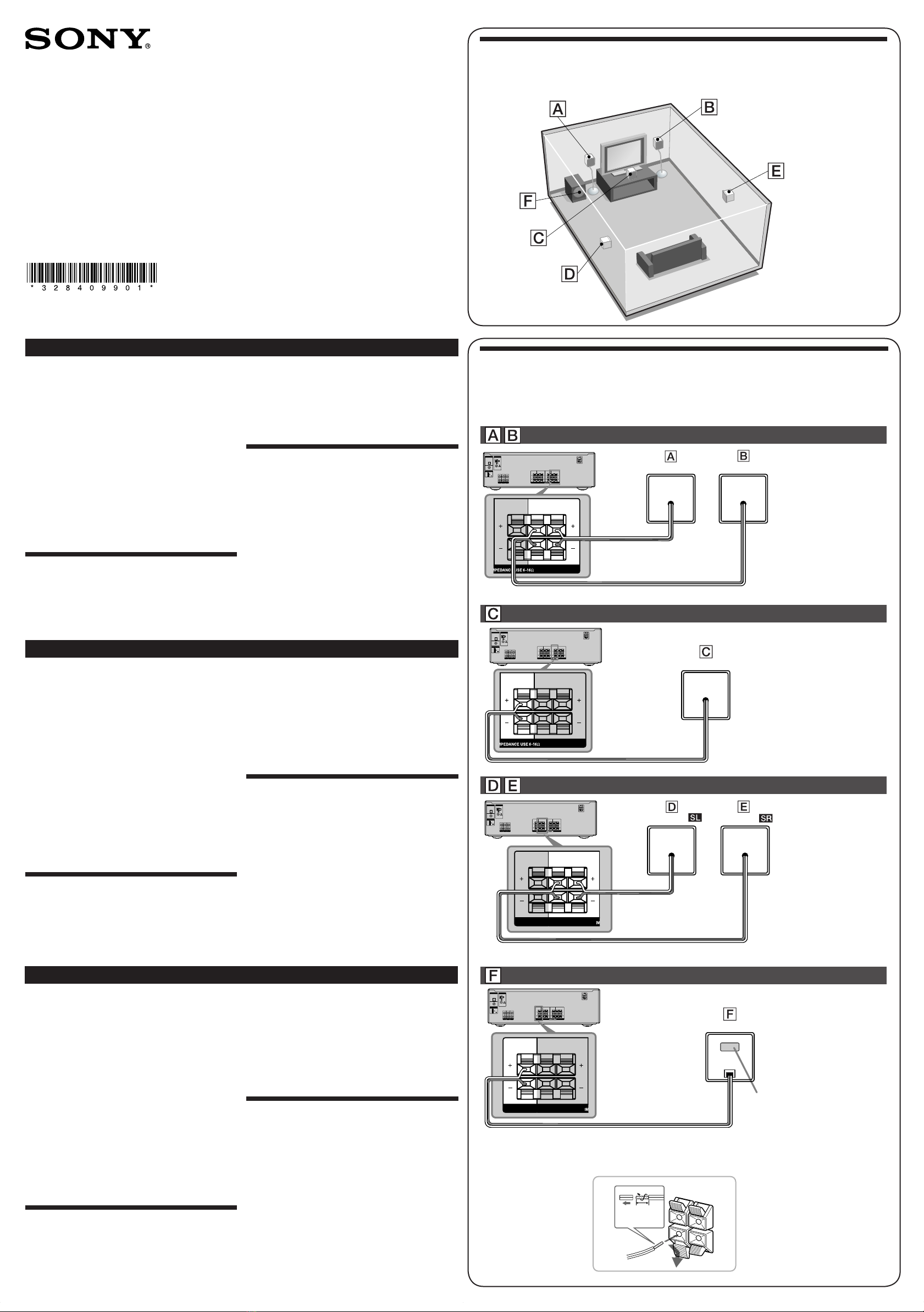

1: Installing the speakers/1: Installation des
enceintes/1: Instalación de los altavoces
HT-DDWG700
Quick Setup Guide
Guide d’installation
Guía de instalación rápida
2: Connecting the speakers/
2: Raccordement des enceintes/
2: Conexión de los altavoces
English
This Quick Setup Guide describes how to connect a
DVD player or Blu-ray disc player, satellite tuner or
set-top box, DIGITAL MEDIA PORT adapter, TV,
speakers, and a sub woofer so that you can enjoy
multi channel surround sound. Refer to the operating
instructions supplied with the receiver for details.
The illustrations in the guide designate speakers as
through .
Front speaker (left)
Front speaker (right)
Center speaker
Surround speaker (left)
Surround speaker (right)
Sub woofer
1: Installing the speakers
The illustrations at right show an example of a 5.1
channel speaker system (five speakers and one
sub woofer) configuration. Refer to the operating
instructions supplied with the receiver.
Español
(1)
SA-CD / CD
L
R
TV SAT
IN
SURROUND
SUB
WOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7AMAX
SS-MSP700 L
SS-MSP700 R
FRONTCENTER
LR
SA-CD / CD
L
R
TV SAT
IN
SURROUND
SUB
WOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7AMAX
FRONTCENTER
LR
SS-CNP710 C
SA-CD / CD
L
R
TV SAT
IN
SURROUND
SUB
WOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7AMAX
SURROUND
SUB
WOOFER
LR
SPEAKERS
SS-SRP700 SS-SRP700
SA-CD / CD
L
R
TV SAT
IN
SURROUND
SUB
WOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7AMAX
SS-WP700
SURROUND
SUB
WOOFER
LR
SPEAKERS
10 mm (13/32 inch)
10 mm (13/32 pouce)
10 mm (13/32 pulgada)
About speaker placement
The front speakers, center speaker and sub woofer
are magnetically shielded to allow it to be installed
near a TV set. However, as the surround speakers are
not magnetically shielded, we recommend that you
place them slightly further away from a TV set.
2: Connecting the speakers
The illustrations at right show how to connect the
speakers. Before you connect the speakers, check
the speaker type by referring to the speaker label at
the rear panel or bottom of the speakers. For details,
refer to step 2 of “Getting started” of the operating
instructions supplied with this receiver.
Français
Ce guide d’installation décrit comment raccorder
un lecteur DVD ou un lecteur de disques Blu-ray,
un tuner satellite ou un décodeur, un adaptateur
DIGITAL MEDIA PORT, un téléviseur, des
enceintes et un caisson de graves afin que vous
puissiez bénéficier du son surround multicanal.
Reportez-vous au mode d’emploi fourni avec l’ampli-
tuner pour plus de détails.
Les illustrations du guide désignent les différentes
enceintes, de à .
Enceinte avant (gauche)
Enceinte avant (droite)
Enceinte centrale
Enceinte surround (gauche)
Enceinte surround (droite)
Caisson de graves
1: Installation des enceintes
Les illustrations ci-contre montrent l’exemple
d’une configuration de système à 5.1 canaux (cinq
enceintes et un caisson de graves). Reportez-vous au
mode d’emploi fourni avec l’ampli-tuner.
A propos de la position des enceintes
Les enceintes avant, l’enceinte centrale et le caisson
de graves disposent d’un blindage magnétique
afin de permettre leur installation à proximité d’un
téléviseur. Toutefois, étant donné que les enceintes
surround ne disposent pas d’un blindage magnétique,
il est recommandé de les éloigner légèrement du
téléviseur.
2: Raccordement des enceintes
Les illustrations ci-contre indiquent comment
raccorder les enceintes. Avant de procéder au
raccordement des enceintes, vérifiez le type des
enceintes en vous reportant à l’étiquette des enceintes
située sur le panneau arrière des enceintes ou sous
celles-ci. Pour plus de détails, reportez-vous à l’étape
2 de la section « Préparatifs » du mode d’emploi
fourni avec cet ampli-tuner.
Esta guía de instalación rápida describe cómo
conectar un reproductor de DVD o un reproductor
de discos Blu-ray Disc, un sintonizador vía satélite
o un decodificador, un adaptador DIGITAL MEDIA
PORT, un televisor, los altavoces y un altavoz
potenciador de graves para que pueda disfrutar del
sonido envolvente multicanal. Consulte el manual
de instrucciones suministrado con el receptor para
obtener más información.
En las ilustraciones de la guía, los altavoces se
identifican de a .
Altavoz frontal (izquierdo)
Altavoz frontal (derecho)
Altavoz central
Altavoz de sonido envolvente (izquierdo)
Altavoz de sonido envolvente (derecho)
Altavoz potenciador de graves
1: Instalación de los altavoces
Las ilustraciones situadas a la derecha muestran
un ejemplo de configuración de un sistema de
altavoces de 5.1 canales (cinco altavoces y un altavoz
potenciador de graves). Consulte el manual de
instrucciones suministrado con el receptor.
Sobre la ubicación del altavoz
Los altavoces frontales, el altavoz central y el
altavoz potenciador de graves están protegidos
magnéticamente para que puedan instalarse cerca
de un televisor. Sin embargo, debido a que los
altavoces de sonido envolvente no están protegidos
magnéticamente, se recomienda situarlos a una
distancia considerable del televisor.
2: Conexión de los altavoces
La ilustración que aparece a la derecha muestra
cómo conectar los altavoces. Antes de conectar
los altavoces, compruebe el tipo de altavoz que se
indica en la etiqueta del altavoz situada en el panel
posterior o en la parte inferior de los altavoces. Si
desea obtener información detallada, consulte el
paso 2 “Procedimientos iniciales” del manual de
instrucciones suministrado con el receptor.
A
ASpeaker label/Etiquette de l’enceinte/Etiqueta del altavoz
USFRES+DDWG700_2UC.indd 1USFRES+DDWG700_2UC.indd 1 11/30/2007 10:12:59 AM11/30/2007 10:12:59 AM

HT-DDWG700 3-284-099-01(1) US/FR/ES
English
3: Connecting other components
This is an example of how to connect this receiver and your
components. Refer to step 3 of “Getting started” of the
operating instructions supplied with this receiver for details on
other connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to “Connecting the AC power cord” in the operating
instructions supplied with the receiver.
5: Setting up other components
You should set up each component so that the sound is output
from the speakers correctly when you play back a connected
component. Refer to the operating instructions supplied with
each component.
After the setting
The receiver is now ready to use. Refer to the operating
instruction supplied with the receiver for details.
Français
3: Raccordement d’autres éléments
Ce guide donne un exemple de raccordement de cet ampli-tuner
et de vos éléments. Reportez-vous à l’étape 3 de la section
« Préparatifs » du mode d’emploi fourni avec cet ampli-tuner
pour plus de détails sur le raccordement à d’autres éléments.
4: Raccordez tous les cordons
d’alimentation en dernier lieu
Raccordez le cordon d’alimentation secteur à la prise murale.
Reportez-vous à la section « Raccordement du cordon
d’alimentation secteur » dans le mode d’emploi fourni avec
l’ampli-tuner.
5: Paramétrage d’autres composants
Vous devez paramétrer chaque élément de sorte que le son soit
émis correctement par les enceintes lorsque vous utilisez un
composant raccordé. Reportez-vous au mode d’emploi fourni
avec chaque composant.
Après le paramétrage
L’ampli-tuner est maintenant prêt à l’emploi. Reportez-vous au
mode d’emploi ourni avec l’ampli-tuner pour plus de détails.
Español
3: Conexión de otros componentes
Este es un ejemplo de cómo conectar este receptor a los
componentes. Consulte el paso 3 de “Procedimientos iniciales”
del manual de instrucciones suministrado con el receptor para
obtener más información sobre cómo realizar otras conexiones
y sobre otros componentes.
4: Conecte todos los cables de
alimentación en último lugar
Conecte el cable de alimentación de ca a una toma de pared.
Consulte el apartado “Conexión del cable de alimentación de
ca” del manual de instrucciones suministrado con el receptor.
5: Configuración de otros componentes
Es necesario configurar cada componente para que el sonido se
emita correctamente a través de los altavoces al reproducir un
componente conectado. Consulte el manual de instrucciones
suministrado con cada componente en cuestión.
Tras realizar el ajuste
El receptor está listo para utilizarse. Consulte el manual de
instrucciones suministrado con el receptor para obtener más
información.
Video components/ Eléments vidéo/ Componentes de vídeo
SA-CD / CD
L
R
TV SAT
IN
SURROUND
SUB
WOOFER
LR
SPEAKERS
FRONTCENTER
LR
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7AMAX
SA-CD / CD
L
R
TV SAT
IN
DVD/BD
IN
DIGITAL
DMPORT
OPTICAL
SAT
IN
COAXIAL
ANTENNA
AM
IN IN
DC5V
0.7A MAX
AUDIO VIDEO 1 VIDEO 2
C
D
E
L
R
VIDEO
B
E
VIDEO
3: Connecting other components/3: Raccordement d’autres éléments/
3: Conexión de otros componentes
TV/ Téléviseur /Televisor
BOptical digital cord (not supplied)/Cordon numérique optique (non fourni)/Cable digital óptico (no suministrado)
CCoaxial digital cord (supplied)/Cordon numérique coaxial (fournie)/Cable digital coaxial (suministrada)
DAudio cord (not supplied)/Cordon audio (non fourni)/Cable de audio (no suministrado)
EVideo cord (not supplied)/Cordon video (non fourni)/Cable de video (no suministrado)
DVD player or Blu-ray disc player/Lecteur DVD
ou Lecteur de disques Blu-ray/Reproductor de
DVD o Reproductor de discos Blu-ray
Notes
• Be sure to connect the video output of the DVD player or
Blu-ray disc player and Satellite tuner or Set-top box to the TV
so that the image is displayed on the TV. Refer to the operating
instructions of each connected component for details.
• To fully enjoy surround sound while watching TV programmes,
connect the audio output of your TV jacks as shown and turn off the
TV’s volume or activate the TV’s muting function.
• To enjoy multi channel surround sound from the DVD player or
Blu-ray disc player, be sure to connect the coaxial digital cord.
Remarques
• Pour afficher l’image sur l’écran de téléviseur, raccordez la sortie
vidéo du lecteur DVD ou du lecteur de disques Blu-ray et du
tuner satellite ou du décodeur au téléviseur. Pour obtenir plus
d’informations, reportez-vous au mode d’emploi de chaque appareil
raccordé.
• Pour profiter pleinement du son surround lorsque vous regardez la
télévision, raccordez les prises de sortie audio de votre téléviseur
comme indiqué et coupez le volume du téléviseur ou mettez-le en
sourdine.
• Pour bénéficier du son surround multicanal du lecteur DVD ou du
lecteur de disques Blu-ray, veillez à raccorder le cordon numérique
coaxial.
Notas
• Para ver las imágenes en la pantalla del televisor, asegúrese de
que la salida de vídeo del reproductor de DVD o del reproductor de
discos Blu-ray Disc y el sintonizador vía satélite o el decodificador
esté conectada al televisor. Para obtener más información, consulte
el manual de instrucciones de cada uno de los dispositivos
conectados.
• Para disfrutar plenamente del sonido envolvente mientras ve
programas de televisión, conecte la salida de audio de las tomas
del televisor tal como se indica y desactive o silencie el volumen del
televisor.
• Para disfrutar de sonido envolvente multicanal a través del
reproductor de DVD o reproductor de discos Blu-ray Disc, asegúrese
de conectar el cable digital coaxial.
Satellite tuner or Set-top box/
Tuner satellite ou Décodeur/
Sintonizador vía satélite o decodificador
TDM-iP10 DIGITAL MEDIA PORT Adapter (supplied)/
Adaptateur TDM-iP10 DIGITAL MEDIA PORT (fournie)/
Adaptador DIGITAL MEDIA PORT TDM-iP10
(suministrada)
USFRES+DDWG700_2UC.indd 2USFRES+DDWG700_2UC.indd 2 11/30/2007 10:13:00 AM11/30/2007 10:13:00 AM
