English

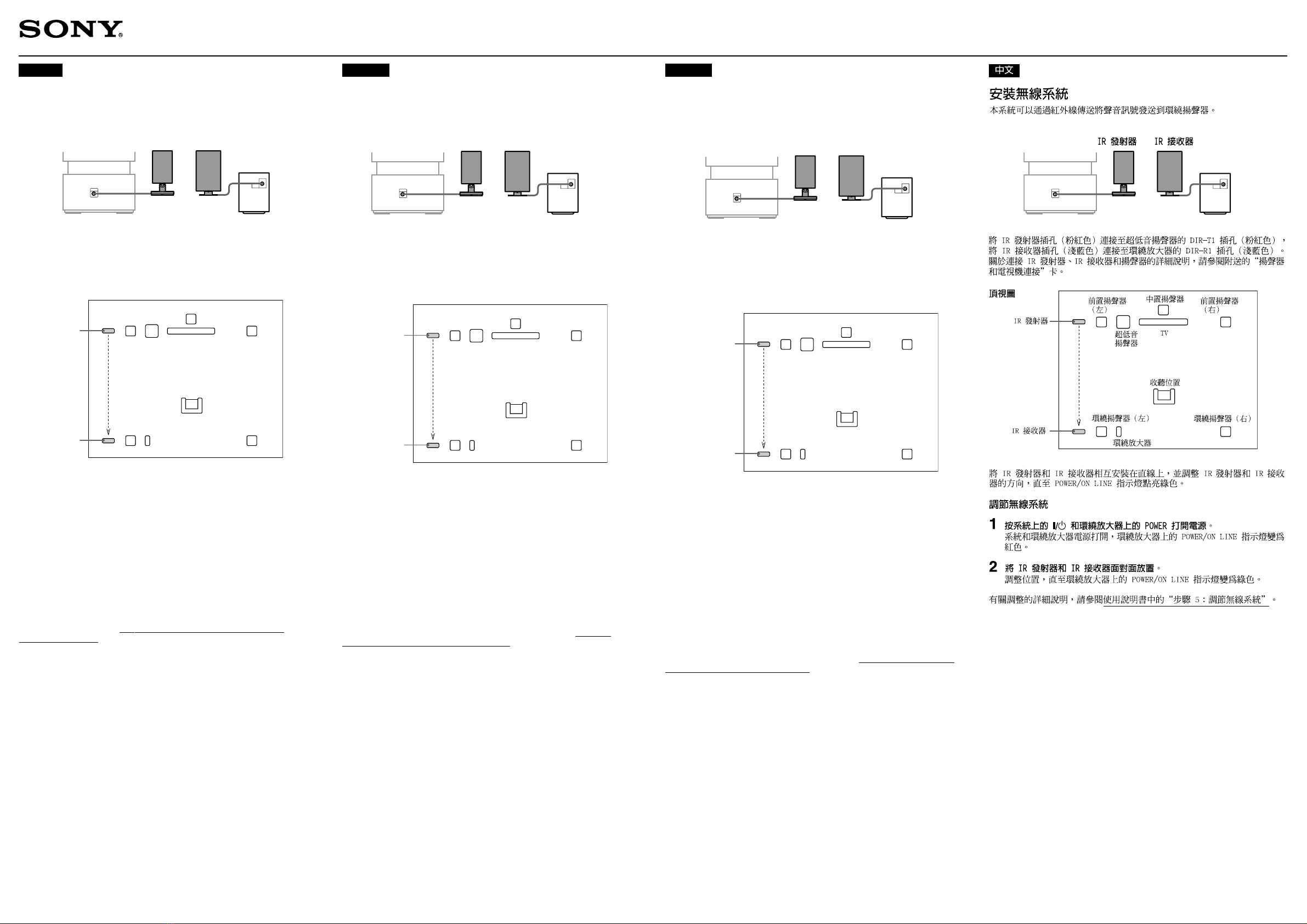

Installing the Wireless System
The system can send sound signals to the surround speakers by infrared
transmission.
Connect the jack of the IR transmitter (pink) to the DIR-T1 jack of the subwoofer
(pink), and the jack of the IR receiver (light blue) to the DIR-R1 jack of the
surround amplifier (light blue). For details on the connection of the IR transmitter,
IR receiver, and speakers, see the supplied “Speaker and TV connections” card.
Top view
Install the IR transmitter and IR receiver in direct line with each other, and adjust the
orientation of the IR transmitter and IR receiver until the POWER/ON LINE
indicator turns green.
Adjusting the wireless system
1Press `/1on the system and POWER on the surround amplifier to turn on.
The system and surround amplifier turn on and the POWER/ON LINE indicator
on the surround amplifier turns red.
2Orient the IR transmitter and the IR receiver to face each other.
Adjust the position until the POWER/ON LINE indicator on the surround
amplifier turns green.
For details on adjusting, see “Step 5: Adjusting the Wireless System” of the
Operating Instructions.
Installation du système sans fil
La chaîne peut envoyer des signaux sonores aux enceintes surround par
transmission infrarouge.
Raccordez la prise de l’émetteur IR (rose) à la prise DIR-T1 du caisson de graves
(rose) et la prise du récepteur IR (bleu clair) à la prise DIR-R1 de l’amplificateur
surround (bleu clair). Pour plus d’informations sur le raccordement de l’émetteur
IR, du récepteur IR et des enceintes, reportez-vous au document « Raccordements
des enceintes et du téléviseur » fourni.
Vue d’en haut
Installez l’émetteur IR et le récepteur IR face à face et réglez leur orientation
jusqu’à ce que le témoin POWER/ON LINE vire au vert.
Réglage du système sans fil
1Appuyez sur la touche `/1de la chaîne et sur la touche POWER de
l’amplificateur surround pour les mettre sous tension.
La chaîne et l’amplificateur surround s’allument tandis que le témoin POWER/
ON LINE de l’amplificateur surround vire au rouge.
2Orientez l’un vers l’autre l’émetteur IR et le récepteur IR.
Réglez la position jusqu’à ce que le témoin POWER/ON LINE de
l’amplificateur surround vire au vert.
Pour plus d’informations sur le réglage, reportez-vous à la section «Etape 5 :
Réglage du système sans fil» du mode d’emploi.
Instalación del sistema inalámbrico
El sistema puede enviar señales de audio a los altavoces de sonido envolvente
mediante la transmisión de infrarrojos.
Conecte la toma del transmisor de infrarrojos (rosa) a la toma DIR-T1 del altavoz
potenciador de graves (rosa), y la toma del receptor de infrarrojos (azul claro) a la
toma DIR-R1 del amplificador de sonido envolvente (azul claro). Para obtener más
información sobre la conexión del transmisor de infrarrojos y del receptor de
infrarrojos, así como de los altavoces, consulte la tarjeta suministrada “Conexiones
de TV y altavoces”.
Vista superior
Instale el transmisor y el receptor de infrarrojos en línea recta, y ajuste la orientación
del transmisor y del receptor de infrarrojos hasta que el indicador POWER/ON
LINE se ilumine en verde.
Ajuste del sistema inalámbrico
1Pulse `/1en el sistema y POWER en el amplificador de sonido envolvente
para encenderlos.
El sistema y el amplificador de sonido envolvente se encienden y el indicador
POWER/ON LINE de dicho amplificador se ilumina en rojo.
2Oriente el transmisor y el receptor de infrarrojos de forma que queden uno
enfrente del otro.
Ajuste la posición hasta que el indicador POWER/ON LINE del amplificador de
sonido envolvente se ilumine en verde.
Para obtener más información sobre el ajuste, consulte “Paso 5: Ajuste del sistema
sin cables” en el manual de instrucciones.
Transmisor
de infrarrojos
Receptor de
infrarrojos
FrançaisEnglish Español
IR receiver
DIR-T1
DIR-R1
IR transmitter
DIR-T1
DIR-R1
IR receiver
Surround
speaker (L)
IR transmitter
Front
speaker (L)
Center speaker
TV
Front
speaker (R)
Subwoofer
Listening position
Surround
speaker (R)
surround
amplifier
DIR-T1
DIR-R1
Emetteur IR
Enceinte
avant (L)
Enceinte centrale
Téléviseur
Enceinte
avant (R)
Caisson de
graves
Position d’écoute
Enceinte
surround (R)
Enceinte
surround (L)
Récepteur IR amplificateur
surround
Transmisor
de infrarrojos
Receptor de
infrarrojos
Altavoz frontal
(izquierdo)
Altavoz
potenciador
de graves
Altavoz central
Televisor
Altavoz frontal
(derecho)
Posición de escucha
Altavoz de
sonido
envolvente
(izquierdo)
Altavoz de
sonido
envolvente
(derecho)
amplificador de sonido
envolvente
