Sony HT-DDW670 Instruction manual

HT-DDW670 2-342-217-11(1) GB/FR/ES/DE/NL/SE/IT/PL
HOME THEATRE
SYSTEM
HT-DDW670
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
Anschließen der Lautsprecher
Sony Corporation © 2005 Printed in Malaysia
2-342-217-11(1)
English

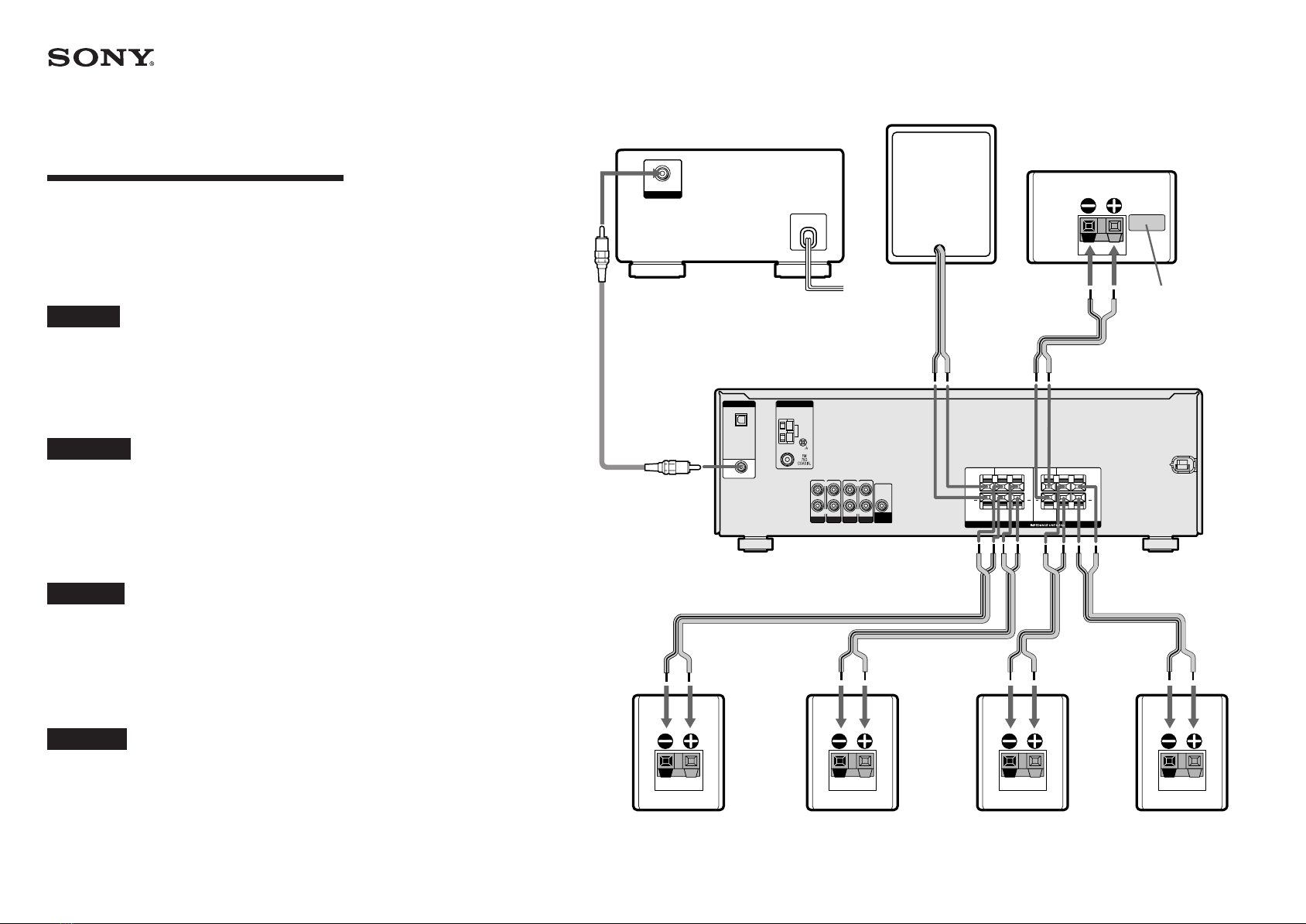

This Speaker Connection explains how to connect the DVD player, speakers, and sub woofer so you can enjoy multi
channel surround sound from the DVD player. For details, refer to the operating instructions supplied with the receiver.
Before you connect the speakers, check the speaker label at the bottom of the front and surround speakers for the model
name. The speaker label for center speaker is on the rear panel of the speaker as shown in the illustration at right. Connect
the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to be installed near a TV set.
However, as the surround speakers are not magnetically shielded, we recommend that you place the surround speakers
slightly further away from TV set.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, les enceintes et le caisson de
grave afin que vous puissiez profiter au mieux du son surround multicanaux de votre lecteur DVD. Pour plus de détails,
reportez-vous au mode d’emploi fourni avec l’ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l’identification des enceintes située sous les enceintes avant et
surround afin de connaître le nom du modèle. L’étiquette de l’enceinte centrale se trouve sur le panneau arrière de l’enceinte,
comme indiqué dans l’illustration ci-contre. Raccordez les enceintes comme indiqué dans l’illustration ci-contre.
Les enceintes avant et centrale, ainsi que le caisson de grave, possèdent un blindage magnétique afin de permettre leur
installation à proximité d’un téléviseur. Toutefois, étant donné que les enceintes surround ne possèdent pas de blindage
magnétique, nous vous conseillons d’éloigner un peu les enceintes surround du téléviseur.
Español
La sección “Conexión de los altavoces” explica cómo conectar el reproductor de discos DVD, los altavoces y el altavoz
del altavoz de graves a fin de poder disfrutar de un sonido envolvente multicanal del reproductor de discos DVD. Si desea
obtener más información, consulte el manual de instrucciones suministrado con el receptor.
Antes de conectar los altavoces, compruebe la etiqueta de los altavoces situada en la parte inferior de los altavoces frontales y
envolventes para ver el nombre del modelo. La etiqueta del altavoz central se encuentra situada en el panel posterior del
altavoz tal como se muestra en la ilustración de la derecha. Conéctelos tal como se muestra en la ilustración de la derecha.
Los altavoces delanteros, central y potenciador de graves están protegidos magnéticamente, lo que permite instalarlos
cerca de un televisor. Sin embargo, los altavoces envolventes no están protegidos magnéticamente, por lo que se
recomienda situarlos a una distancia considerable del televisor.
AUDIO
OUT
SUB
WOOFER
SA-CD/CD
AUDIO IN
DVD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
R
LR
+ +
DIGITAL
OPTICAL
AM
ANTENNA
SUB
WOOFER
CENTER
LR
+
R R
L L
SA-CD/
CD
IN
DVD IN
COAXIAL
DIGITAL OUT
COAXIAL
SURROUND
SPEAKERS
FRONT
LLR
+
DVD player
Lecteur DVD
Reproductor de discos DVD
DVD-Player
Coaxial cord
Cordon coaxial
Cable coaxial
Koaxialkabel
Sub woofer
Caisson de grave
Altavoz del altavoz de graves
Subwoofer
SS-WMSP67E
Center speaker
Enceinte centrale
Altavoz central
Centerlautsprecher
SS-CNP87
Speaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
Speaker label
Identification de l’enceinte
Etiqueta del altavoz
Lautsprecheraufkleber
SS-MSP67SRE
Surround speaker (right)
Enceinte surround (droite)
Altavoz perimétrico (derecho)
Surroundlautsprecher (rechts)
SS-MSP67RE
Front speaker (right)
Enceinte avant (droite)
Altavoz delantero (derecho)
Frontlautsprecher (rechts)
SS-MSP67LE
Front speaker (left)
Enceinte avant (gauche)
Altavoz delantero (izquierdo)
Frontlautsprecher (links)
SS-MSP67SLE
Surround speaker (left)
Enceinte surround (gauche)
Altavoz perimétrico (izquierdo)
Surroundlautsprecher (links)
Speaker cord
Cordon d’enceinte
Cables de altavoces
Lautsprecherkabel
Deutsch
In dieser Anleitung zum Anschließen der Lautsprecher wird beschrieben, wie Sie den DVD-Player, die Lautsprecher und
den Subwoofer so anschließen, dass Sie über den DVD-Player Mehrkanalraumklang wiedergeben lassen können. Näheres
dazu schlagen Sie bitte in der mit dem Receiver gelieferten Bedienungsanleitung nach.
Sehen Sie vor dem Anschließen der Lautsprecher unten an den Front- und Surroundlautsprechern nach, welcher Modellname
auf dem Lautsprecheraufkleber angegeben ist. Beim Centerlautsprecher befindet sich der Aufkleber an der Rückseite, wie in
der Abbildung rechts zu sehen. Schließen Sie die Lautsprecher wie in der Abbildung rechts dargestellt an.
Die Front- und der Centerlautsprecher sowie der Subwoofer sind magnetisch abgeschirmt, so dass sie in die Nähe eines
Fernsehgeräts gestellt werden können.Die Surroundlautsprecher sind jedoch nicht magnetisch abgeschirmt. Es empfiehlt
sich daher, die Surroundlautsprecher etwas weiter entfernt vom Fernsehgerät aufzustellen.
2342217111_DDW670leaf.p65 12/8/04, 1:57 PM1

HT-DDW670 2-342-217-11(1) GB/FR/ES/DE/NL/SE/IT/PL
HOME THEATRE
SYSTEM
HT-DDW670
Luidsprekeraansluiting
Högtalaranslutning
Guida per il collegamento dei diffusori
Podłączenie głośników
Nederlands
In deze luidsprekeraansluiting wordt beschreven hoe u de DVD-speler, en luidsprekers inclusief een lagetonen-
luidspreker kunt aansluiten zodat u kunt luisteren naar surround sound via meerdere kanalen met de DVD-speler.
Raadpleeg de gebruiksaanwijzing bij de receiver voor meer informatie.
Voordat u de luidsprekers aansluit, controleert u de modelnaam op het luidsprekerlabel aan de onderzijde van de voor- en
surroundluidsprekers. Het luidsprekerlabel van de middenluidspreker bevindt zich aan de achterzijde van de luidspreker,
zoals in de afbeelding rechts wordt weergegeven. Sluit de luidspreker aan zoals wordt weergegeven in de afbeelding rechts.
De voor- en middenluidsprekers en de subwoofer zijn magnetisch afgeschermd zodat deze in de buurt van een televisie
kunnen worden geïnstalleerd. De surroundluidsprekers zijn echter niet magnetisch afgeschermd. U kunt de
surroundluidsprekers dus het beste verder uit de buurt van de televisie zetten.
Svenska
På den här sidan beskrivs hur du gör för att ansluta DVD-spelare, högtalare och subwoofer till ett system som
återger flerkanaligt surroundljud. Mer information finns i bruksanvisningen till mottagaren.
Kontrollera modellbeteckningen, som du finner på undersidan av de främre högtalarna och bakre
surroundhögtalarna, innan du ansluter högtalarna. Mitthögtalarens etikett sitter på baksidan av högtalaren på det sätt
som visas på bilden till höger. Illustrationen till höger visar hur du gör anslutningarna.
De främre högtalarna och mitthögtalaren är magnetiskt avskärmade så att de kan placeras i närheten av TV:n. Däremot
är inte surroundhögtalarna magnetiskt avskärmade, varför du bör placera dem på lite längre avstånd från TV:n.
Italiano
Nella presente Guida per il collegamento dei diffusori vengono illustrate le modalità di collegamento del lettore
DVD, dei diffusori e del subwoofer che consentono di ottenere l’effetto surround multicanale dal lettore DVD. Per
ulteriori informazioni, consultare le istruzioni per l’uso in dotazione con il ricevitore.
Prima di collegare i diffusori, leggere il nome del modello riportato sull’etichetta presente nella parte inferiore dei
diffusori anteriore e surround. L’etichetta per il diffusore centrale si trova sul pannello posteriore del diffusore,
come mostrato nell’illustrazione a destra. Collegare i diffusori come illustrato nella figura a destra.
I diffusori centrale e anteriori e il subwoofer sono schermati magneticamente per consentirne l’installazione in
prossimità di un televisore. Tuttavia, poiché i diffusori surround non sono schermati magneticamente, si consiglia di
posizionarli ad una distanza appropriata dal televisore.
AUDIO
OUT
SUB
WOOFER
SA-CD/CD
AUDIO IN
DVD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
R
LR
+ +
DIGITAL
OPTICAL
AM
ANTENNA
SUB
WOOFER
CENTER
LR
+
R R
L L
SA-CD/
CD
IN
DVD IN
COAXIAL
DIGITAL OUT
COAXIAL
SURROUND
SPEAKERS
FRONT
LLR
+
DVD-speler
DVD-spelare
Lettore DVD
Odtwarzacz DVD
Coaxiaalkabel
Koaxialkabel
Cavo coassiale
Przewód współosiowy
Lagetonen-luidspreker
Subwoofer
Subwoofer
Głośnik sub-niskotonowy (subwoofer
SS-WMSP67E
Middenluidspreker
Centerhögtalare
Diffusore centrale
Środkowa kolumna
głośnikowa
SS-CNP87
Luidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Luidsprekerlabel
Märketikett
Etichetta del diffusore
Etykieta głośnika
SS-MSP67SRE
Achterluidspreker (rechts)
Surroundhögtalare (höger)
Diffusore surround (destro)
Kolumna dźwięku
dookólnego (prawy
SS-MSP67RE
Voorluidspreker (rechts)
Främre högtalare (höger)
Diffusore anteriore (destro)
Przednia kolumna
głośnikowa (prawy
SS-MSP67LE
Voorluidspreker (links)
Främre högtalare (vänster)
Diffusore anteriore (sinistro)
Przednia kolumna głośnikowa
(lewy
SS-MSP67SLE
Achterluidspreker (links)
Surroundhögtalare (vänster)
Diffusore surround (sinistro)
Kolumna dźwięku dookólnego
(lewy
Luidsprekersnoeren
Högtalarkabel
Cavo diffusore
Przewód głośnikowy
Polski
Na ulotce zatytułowanej Podłączenie głośników przedstawiono sposób podłączania odtwarzacza DVD,
głośników i subwoofera, tak aby ożna było korzystać z wielokanałowego dźwięku pochodzącego z
odtwarzacza DVD. Szczegółowe infor acje na ten te at ożna znaleźć w instrukcji obsługi dostarczonej z
odbiornikie .
Przed podłączenie głośników należy sprawdzić nazwę odelu podaną na etykiecie znajdującej się pod
spode każdego głośnika przedniego i każdego głośnika dźwięku przestrzennego. Etykieta głośnika
środkowego znajduje się na jego tylny panelu, jak pokazano na ilustracji z prawej strony. Głośniki należy
podłączyć w sposób przedstawiony na ilustracji z prawej strony.
Głośniki przednie, głośnik środkowy oraz subwoofer są ekranowane agnetycznie, dzięki cze u ożna
instalować je w pobliżu odbiornika TV. Jednak głośniki dźwięku przestrzennego nie są ekranowane, dlatego
zalecane jest u ieszczanie ich w nieco większej odległości od odbiornika TV.
