お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この設置説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示しています。この設置説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
お客様へ
本製品の取り付けには、確実な作業が必要になります。必ず、販売店や
工事店に依頼して、安全性に充分考慮して確実な取り付けを行ってくだ
さい。
JP
GB
ES
SNC-RZ50N/RZ50P
Sony Corporation Printed in Japan
Printed on 100% recycled paper.
この説明書は 100％古紙再生紙を使用しています。

JP 2安全のために
ソニー製品は正しく使用すれば事故が起きないよう
に、安全には充分配慮して設計されています。しか
し、電気製品は、まちがった使いかたをすると、火
災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 〜 6 ページの注意事項をよくお読みください。製品
全般および設置の注意事項が記されています。
長期間、安全にお使いいただくために、定期点検を
することをおすすめします。点検の内容や費用につ
いては、お買い上げ店またはソニーのサービス窓口
にご相談ください。
すぐに、お買い上げ店またはソニーのサービス窓口
にご連絡ください。
m
1電源コードおよび接続ケーブルを抜く。
2お買い上げ店またはソニーのサービス窓口に連絡
する。
安全のための注意事項を守る
定期点検を実施する
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したりした
ときは
警告表示の意味
設置説明書および製品
では、次のような表示
をしています。表示の
内容をよく理解してか
ら本文をお読みくださ
い。
この表示の注意事項を
守らないと、火災や感
電などにより死亡や大
けがなど人身事故につ
ながることがありま
す。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために

3JP
目次
目次
JP
概要
特長 .......................................................................7
使用上のご注意 ...............................................8
CCD 特有の現象..........................................10
付属品..................................................................10
付属の説明書について............................12
説明書の種類..........................................12
CD-ROM マニュアルの使い
かた.......................................................12
各部の名称と働き.......................................13
基本的な設置と接続
設置する ............................................................17
天井に設置する....................................17
デスクトップに設置する...............22
コンピューターまたはネットワーク
に接続する...............................................23
必要なシステム構成 .........................23
本機をコンピューターに接続
する.......................................................23
本機をネットワークに接続
する.......................................................24
電源を接続する ............................................24
本機に IP アドレスを割り当てる....25
セットアッププログラムを使って
IP アドレスを割り当てる.....26
Web ブラウザでモニタリングす
る ............................................................29
その他
仕様 ....................................................................31
寸法図..........................................................34
I/O ポートのピン配列と使い
かた .......................................................36
本機を廃棄するときは ............................37
保証書とアフターサービス .................38

JP 4警告
設置や配線工事のときに屋内配線や
屋内配管を傷つけないよう気をつけ
る
特に壁に穴を開けたり、電源
コードやケーブルを固定した
りするときは充分に気をつけ
てください。屋内配線や屋内配
管の傷は、火災や感電、漏電の
原因となります。
指定された電源コードや AC 電源ア
ダプター、接続ケーブルを使う
設置説明書に記されている電
源コードや、AC 電源アダプ
ター、接続ケーブルを使わない
と、火災や故障の原因となるこ
とがあります。
水にぬれる場所で使用しない
水ぬれすると、漏電による感
電、発火の原因となることがあ
ります。
指定された電源電圧で使用する
指定されたものと異なる電源
電圧で使用すると、火災や感電
の原因となります。
電源コードのプラグおよびコネク
ターは突き当たるまで差し込む
真っ直ぐに突き当たるまで差
し込まないと、火災や感電の原
因となります。
設置は専門の工事業者に依頼する
設置については、必ずお買い上
げ店またはソニーの業務用製品
ご相談窓口にご相談ください。
壁や天井など高所への設置は、
本機と取り付け金具を含む重量
に充分耐えられる強度があるこ
とをお確かめの上、確実に取り
付けてください。充分な強度が
ないと、落下して、大けがの原因
となります。
また、１年に一度は、取り付けが
ゆるんでいないことを点検して
ください。また、使用状況に応じ
て、点検の間隔を短くしてくだ
さい。
製品の設置は充分な強度のある場所
に取り付ける
強度の不充分な場所に設置す
ると、落下、転倒などにより、け
がの原因となります。
機器や部品の取り付けは正しく行う
機器や部品の取り付け方や、本
機の分離・合体の方法を誤ると、
本機や部品が落下して、けがの
原因となることがあります。
設置説明書に記載されている方
法に従って、確実に行ってくだ
さい。
雨のあたる場所や、油煙、湯気、湿
気、ほこりの多い場所には設置しない
上記のような場所やこの設置
説明書に記されている使用条
件以外の環境に設置すると、火
災や感電の原因となることが
あります。

5JP
警告
電源コードや接続ケーブルを傷つけ
ない
電源コードや接続ケーブルを
傷つけると、火災や感電の原因
となります。
･電源コードを加工したり、
傷つけたりしない。
･電源コードに重いものを載
せたり、引っ張ったりしな
い。
･電源コードを抜くときは、
必ずプラグを持って抜く。
不安定な場所に設置しない
次のような場所に設置すると
倒れたり落ちたりして、けがの
原因になることがあります。
･ぐらついた台の上
･傾いたところ
･振動や衝撃のかかるところ
また、設置・取り付け場所の強
度を充分にお確かめください。
壁や天井など高所に設置するときは、
AC アダプターが落下しないよう
しっかり固定する
AC アダプターが落下して頭に
あたると、大けがの原因となりま
す。
電源コードやケーブルを窓やドアに
はさみ込まない
コードやケーブルが傷つくと、
ショートによる火災や感電の原
因となります。

JP 6注意
分解や改造をしない
分解や改造をすると、火災や感
電、けがの原因となることがあ
ります。
内部の点検や修理は、お買い上
げ店またはソニーの業務用製
品ご相談窓口にご依頼くださ
い。
直射日光に当たる場所、熱器具の近
くには置かない
変形したり、故障したりするだ
けでなく、レンズの特性により
火災の原因となることがあり
ます。特に、窓際に置くときな
どはご注意ください。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き
差しすると、感電の原因となる
ことがあります。
内部に水や異物を入れない
水や異物が入ると、火災の原因
となります。
万一、水や異物が入ったとき
は、すぐに本機が接続されてい
る電源供給機器の電源コード
や DC 電源コード、本機の接続
ケーブルを抜いて、お買い上げ
店またはソニーの業務用製品
ご相談窓口にご相談ください。
接続の際は電源を切る
電源を入れたままで電源コー
ドや接続ケーブルを接続する
と、感電や故障の原因になるこ
とがあります。
移動させるときは電源コード、接続
ケーブルを抜く
接続したまま移動させると、
コードが傷つき、火災や感電の
原因となることがあります。

7JP
特長
概要
B概要
特長
ネットワークを介した高画質モニタ
リング
ネットワーク (10BASE-T/100BASE-
TX) を介してコンピューターから Web
ブラウザを使って、見たい部分を、見
たい大きさにコントロールし、カメラ
の高画質ライブ画像をモニタリングで
きます。最大毎秒 30 フレーム（SNC-
RZ50N）または 25 フレーム（SNC-
RZ50P）でモニタリングできます。ま
た、1 台のカメラ画像を 20 人までの
ユーザーが同時に見ることができます。
映像圧縮方式（映像コーデック）には
JPEG/MPEG4/H.264 の 3 方式を採用し
ています。用途に応じて、1 つの方式
に限定する「シングルコーデック」、ま
たは JPEG と MPEG4 の 2 つの方式を
同時に動作させることができる「デュ
アルコーデック」を選択できます。
リモートコントロール可能な高速パ
ン・チルト機構および高倍率 AF
ズームレンズ搭載
パン・チルトとも最大 300°/秒の高速
で駆動します。パンは− 170°〜
＋ 170°、チルトは、− 90°〜＋ 25°
の範囲で動作可能です。また、光学 26
倍、デジタル 12 倍、最大 312 倍の高倍
率ズーム機能を搭載しています。
ワイヤレス LAN
CF カードスロットまたは PC カードス
ロットへワイヤレスカード SNCA-
CFW1（別売り）を挿入することで、
無線（802.11b 方式）でカメラの映像を
送信することができます。
CF カードスロットを使う場合は、ソ
ニーのワイヤレスカード SNCA-CFW1
（別売り）をそのまま挿入してくださ
い。PC カードスロットへ挿入する場合
は、市販の CompactFlashTypeII-
PCMCIA 変換アダプターをお使いくだ
さい。
メールや FTP を使った画像配信
外部センサー入力、内蔵の動体 / 不動
体検知機能およびマニュアルトリガー
ボタンと連動して、その時点の静止画
像をメールに添付して送ったり、その
時点またはその前後の連続静止画を
FTP サーバーに送信したりできます。
また、静止画像を定期的に送信するこ
ともできます。
プリセット位置、ツアー機能
16 種類のパン・チルト・ズーム位置
（プリセット位置）を記憶することがで
きます。また、5 種類のツアー機能
（自動パン・チルト・ズーム動作）をプ
ログラムすることができます。
記憶したプリセット位置は、外部セン
サー入力や内蔵の動体 / 不動体検知機
能と連動して動作させることができま
す。
インテリジェント動体 / 不動体検知
機能を搭載
撮影映像中に動く物体を検知する「動
体検知機能」と、撮影映像中に物体が
一定時間、留まったことを検知する
「不動体検知機能」を搭載し、インテリ
ジェントな検知で映像を監視できます。

JP 8使用上のご注意
アラーム出力機能
2 系統のアラーム出力を装備しており、
外部センサー入力や内蔵の動体 / 不動
体検知機能、マニュアルトリガーボタ
ン、デイ / ナイト機能または時刻と連
動して周辺デバイスをコントロールで
きます。
ダイレクトパンチルト
ビューアー内の任意の場所をクリック
すると、クリックした場所にカメラを
向けることができます。また、ビュー
アー画像内の任意の場所をドラッグす
ると、ドラッグした場所にカメラを向
け、同時にズームすることもできます。
スーパーインポーズ機能
日付 / 時刻を画像にスーパーインポー
ズすることができます。スーパーイン
ポーズする位置は画面四隅から選択す
ることができ、時刻情報および任意に
指定できる 4 桁の数値からなるカメラ
ID を書き込むことができます。
使用上のご注意
使用・保管場所について
次のような場所での使用および保管は
避けてください。故障の原因となりま
す。
･極端に暑いところや寒いところ ( 使用
温度は 0 ℃〜＋ 40 ℃ )
･直射日光が長時間あたる場所や暖房
器具の近く
･強い磁気を発するものの近く
･強力な電波を発するテレビやラジオ
の送信所の近く
･強い振動や衝撃のあるところ
放熱について
動作中は布などで包まないでください。
内部の温度が上がり、故障や事故の原
因となります。
輸送について
輸送するときは、付属のカートンと
クッション、または同等品で梱包し、
強い衝撃を与えないようにしてくださ
い。
お手入れについて
･レンズや光学フィルターの表面に付
着したごみやほこりは、ブロアーで
払ってください。
･外装の汚れは、乾いたやわらかい布で
軽く拭き取ってください。汚れがひど
いときは、中性洗剤溶液を少し含ませ
た布で汚れを拭き取ったあと、からぶ
きしてください。
･アルコール、ベンジン、シンナー、殺
虫剤など揮発性のものをかけると、表
面の仕上げをいためたり、表示が消え
たりすることがあります。

9JP
使用上のご注意
概要
レーザービームについてのご注意
レーザービームは CCD センサーに損傷
を与えることがあります。レーザービー
ムを使用した撮影環境では、CCD 表面
にレーザービームが照射されないように
充分注意してください。
･ネットワークカメラを使用すること
により、インターネットを通じて容
易にカメラ映像にアクセスすること
ができます。一方で第三者により
ネットワークを通じてモニタリング
画像および音声を閲覧、使用等され
る可能性があります。ネットワーク
の設定およびご利用については、被
写体のプライバシー、肖像権などを
考慮のうえ、お客様の責任で行って
ください。
･ネットワークカメラへのアクセス権
限は、ユーザー名およびパスワード
を設定することにより行われます。
それ以上のカメラによる認証作業は
行われません。
･諸事情による本ネットワークカメラ
に関連するサービスの停止、中断に
ついて、ソニーは一切の責任を負い
ません。
権利者の許諾を得ることなく、このソ
フトウェアおよびユーザーガイドの内
容の全部または一部を複写すること、
およびこのソフトウェアを賃貸に使用
することは、著作権法上禁止されてお
ります。
© 2005SonyCorporation
ソフトウェアを使用したことによるお
客様の損害、または第三者からのいか
なる請求についても、当社は一切その
責任を負いかねます。
万一、製造上の原因による不良があり
ましたらお取り替えいたします。それ
以外の責はご容赦ください。
このソフトウェアの仕様は、改良のた
め予告なく変更することがありますが、
ご了承ください。
･IPELAおよび は、
ソニー株式会社の商標です。
･VISCAは、ソニー株式会社の商標
です。
･Microsoft、Windows、Internet
Explorerおよび MS-DOS は、米国
MicrosoftCorporationの米国および
その他の国における登録商標です。
･Javaは SunMicrosystems,Inc.の商
標です。
･Intelおよび Pentiumは、アメリカ合
衆国および他の国におけるインテル
コーポレーションの登録商標です。
･Adobe、Acrobatおよび Adobe
Readerは、AdobeSystems
Incorporated（アドビシステムズ社）
の商標です。
･CompactFlash（コンパクトフラッ
シュ）および CF は、サンディスク社
の商標です。
その他、本書で登場するシステム名、
製品名は、一般に各開発メーカーの登
録商標あるいは商標です。なお、本文
中で ®、™マークは明記しておりま
せん。
この装置は、情報処理装置等電波障害
自主規制協議会（VCCI）の基準に基づ
くクラス A 情報技術装置です。この装
置を家庭環境で使用すると電波妨害を
引き起こすことがあります。この場合
には使用者が適切な対策を講ずるよう
要求されることがあります。

JP 10 CCD特有の現象/付属品
CCD 特有の現象
CCD* カメラの場合、次のような現象
が起きることがありますが、故障では
ありません。
スミア
高輝度の被写体を写したときに、明る
い帯状の縦線 ( 垂直スミア ) がモニター
画面に見える現象です。( 下図参照 )
この現象は、CCD がインターライン転
送方式を採用しているため、フォトセ
ンサーの深いところに入った赤外線な
どにより誘起された電荷が、レジス
ターに転送されるために起こるもので
す。
折り返しひずみ
縞模様、線などを写したとき、ギザギ
ザのちらつきが見えることがあります。
傷
CCD はフォトセンサー ( 素子 ) が縦横
に並んでできており、フォトセンサー
のいずれかに欠陥があると、その部分
だけ画像が写らず、モニター画面に傷
となって見えます ( 実用上支障がない
程度 )。
微小白点
高温時に暗い被写体を写している場合、
画面全体に多数の白点が現れることが
あります。
*CCD は Charge-CoupledDevice の略で
す。
付属品

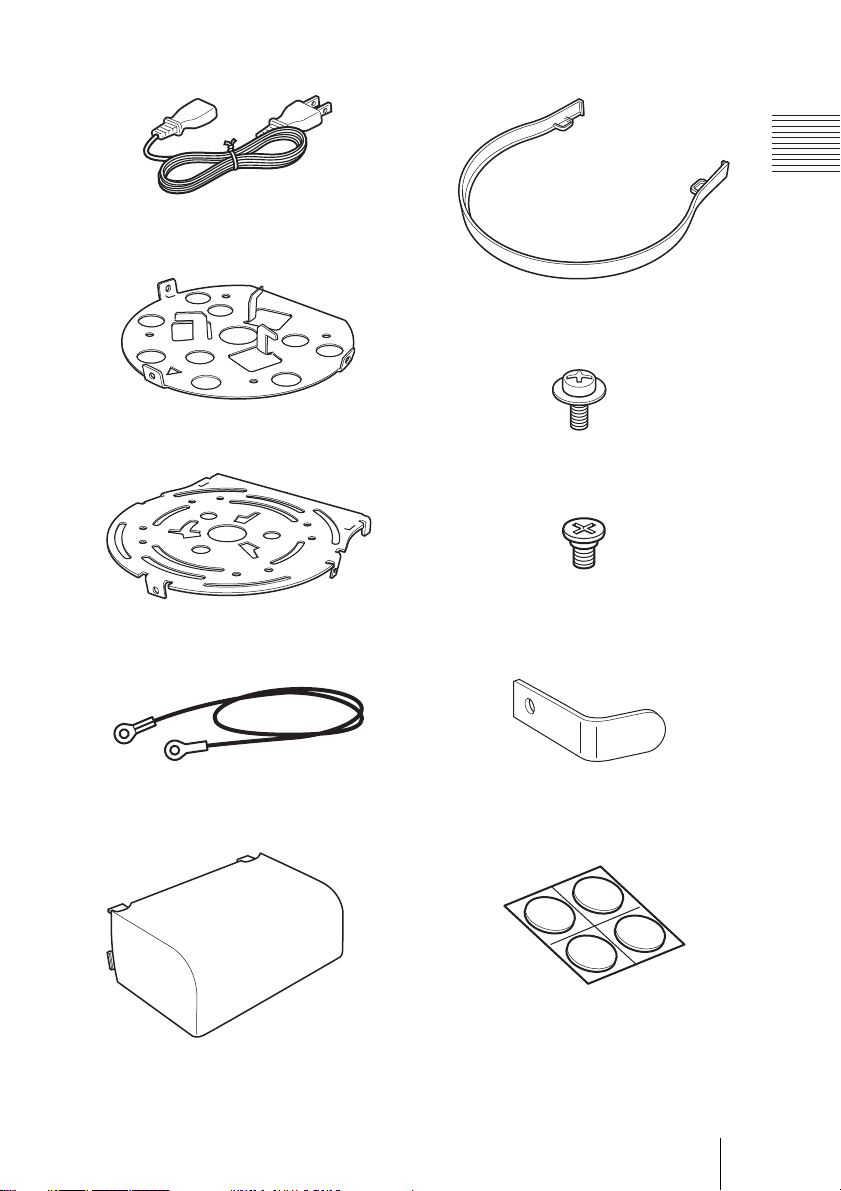

梱包を開けたら、以下の付属品が一式
そろっているか確認してください。
カメラ本体（1）
CD-ROM（ユーザーガイド、付属プロ
グラム）（1）
AC 電源アダプター（１）
高輝度の被写体
( 電灯、蛍光灯、
太陽、強い反射
光など )
モニター画面 縦に薄く尾を引い
たような画像にな
る。( 垂直スミア )

11JP
付属品
概要
電源コード（１）
シーリングブラケット （下） （1）
シーリングブラケット （上） （1）
落下防止用ワイヤーロープ（1）
ケーブルカバー（1）
マウントカバー（１）
取り付け用ネジ 3M3 ×６（9）
段付きネジ 3M4（1）
プラグ押さえ（1）
ゴム足（４）
保証書（冊子）(1)
保証シート(1)
設置説明書（本書）(1)

JP 12 付属の説明書について
付属の説明書につい
て
本機には、以下の説明書が付属されてい
ます。
設置説明書（本書）
この設置説明書には、カメラ本体の各部
の名称や設置、接続のしかたが記載され
ています。操作の前に必ずお読みくださ
い。
ユーザーガイド（CD-ROM に収録）
カメラのセットアップの方法や、Web ブ
ラウザを介したコントロールの方法が記
載されています。
ユーザーガイドの開きかたは、次の
「CD-ROM マニュアルの使いかた」をご
覧ください。
付属の CD-ROM には、本機のユーザーガ
イド（日本語、英語、フランス語、ドイ
ツ語、スペイン語、イタリア語、中国語）
が PDF 形式で記録されています。
準備
付属の CD-ROM に収録されているユー
ザーガイドを使用するためには、以下の
ソフトウェアがコンピューターにインス
トールされている必要があります。
･AdobeReader6.0 以上
AdobeReader がインストールされてい
ない場合は、次の URL からダウンロー
ドできます。
http://www.adobe.co.jp/products/
acrobat/readstep2.html
マニュアルを読むには
1CD-ROMをCD-ROMドライブに
入れる。
表紙ページが自動的に Web ブラウ
ザで表示されます。
Web ブラウザで自動的に表示され
ないときは、CD-ROM に入ってい
る index.htmファイルをダブルク
リックしてください。
2読みたいマニュアルを選択してク
リックする。
マニュアルの PDFファイルが開き
ます。
「目次」の各項目をクリックすると、
その見出しのページが表示されま
す。
説明書の種類
CD-ROM マニュアルの使いかた

13JP
各部の名称と働き
概要
･AdobeReader のバージョンによって
ファイルが正しく表示されないことが
あります。
「準備」の項の URL より最新のソフト
ウェアをダウンロードしてお使いくだ
さい。
･CD-ROM が破損または紛失したため、
新しい CD-ROM をご希望の場合は、ソ
ニーのサービス担当者にご依頼くださ
い（有料）。
各部の名称と働き

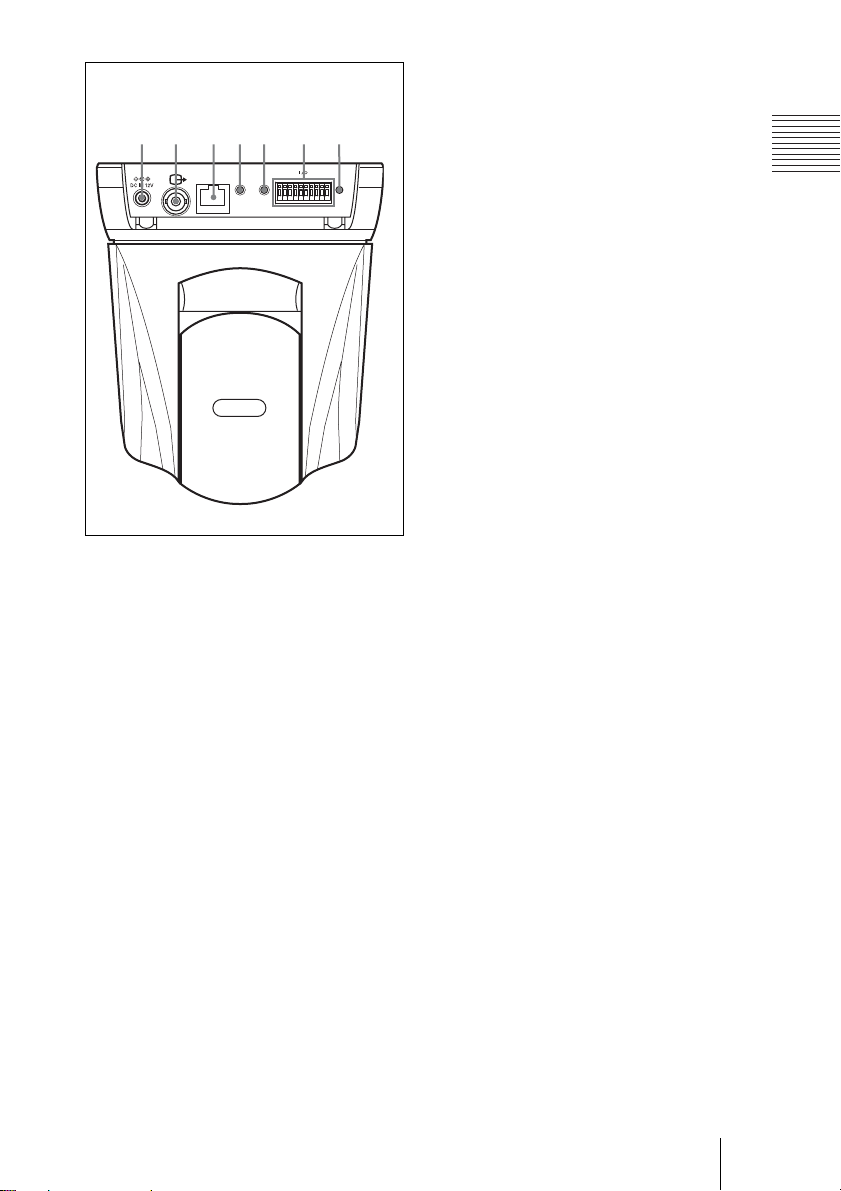

aCF カードスロット
別売りの専用ワイヤレスカード
SNCA-CFW1 または推奨の CF メモ
リーカードを装着することができま
す。
また、SNCA-CFW1 には別売りの
ワイヤレス LAN アンテナ SNCA-
AN1 を取り付けることができ、無
線 LAN での通信可能範囲を広げる
ことができます。
ご注意
21
576
34
前面

JP 14 各部の名称と働き
･CF メモリーカードの上面を、本
機の NETWORK インジケーター
側にして装着してください。
･動作確認済みの CF メモリーカー
ドについては、ソニー業務用製品
ご相談窓口にお問い合わせくださ
い。
bPC カードスロット
別売りのワイヤレスカード SNCA-
CFW1または推奨 ATAメモリー
カードを装着することができます。
ワイヤレスカードの場合：市販の
CompactFlashtypeII-PCMCIA変
換アダプターに SNCA-CFW1を
入れ、装着します。
また、SNCA-CFW1には別売りの
ワイヤレス LANアンテナ SNCA-
AN1を取り付けることができ、無
線 LANでの通信可能範囲を広げ
ることができます。
･PC カードの上面を、本機の底面
側にして装着してください。
･動作確認済みの ATA メモリー
カードについては、ソニー業務
用製品ご相談窓口にお問い合わ
せください。
cPC カードレバー
PC カードスロットに装着された
PC カードを抜くときに使用しま
す。
dCF カードレバー
CF カードスロットに装着された
CF メモリーカードを抜くときに使
用します。
eNETWORK（ネットワーク）イ
ンジケーター（緑）
ネットワークに接続されているとき
は緑色で点灯、または点滅します。
ネットワークに接続されていないと
きは消灯しています。
fレンズ
光学 26 倍オートフォーカスレンズ
を標準装備しています。
gPOWER( パワー ) インジケー
ター（緑）
カメラに電源が供給されると、カメ
ラ内部でシステムチェックを行いま
す。
正常に動作している場合はこのイン
ジケーターが点灯します。
内部でシステムエラーが発生してい
る場合は 1 秒ごとに点滅します。こ
の場合は、お買い上げ店、またはお
近くのソニーのサービス窓口にご相
談ください。
ご注意
ご注意

15JP
各部の名称と働き
概要
hDCIN12V（電源入力）端子
付属の AC 電源アダプターを接続し
ます。
iT（映像出力）端子（BNC 型）
本機からの映像をコンポジット信号
として出力します。
コンポジットビデオ入力端子を持つ
ビデオモニターなどと接続します。
jLAN( ネットワーク）ポート
（RJ45）
ネットワークケーブル（UTP、カ
テゴリー 5）を使用してネットワー
ク（10BASE-T/100BASE-TX）に
接続します。
km（マイク入力）端子（ミニ
ジャック、モノラル）
市販のマイクを接続します。プラグ
インパワー方式（基準電圧
2.5VDC）に対応しています。
本機には次の仕様のマイクが接続で
きます。
タイプ：エレクトレットコンデン
サーマイクロホン
プラグインパワー方式
指向性：無指向性
感度：− 40 ± 3.5dB
周波数帯域：50 〜 15,000Hz
プラグ：φ3.5mm ミニプラグ
l5（ライン出力）端子（ミニ
ジャック、モノラル）
市販のアンプ内蔵スピーカーを接続
します。
本機には次の仕様のスピーカーが接
続できます。
タイプ：アクティブスピーカー
インピーダンス：入力インピーダン
ス4.7KΩ以上
プラグ：φ3.5mm ミニプラグ
mI/O（入出力）ポート
RS-232C ポート、2 系統のセンサー
入力、2 系統のアラーム出力を備え
ています。
RS-232C ポートは、RS-232C イン
ターフェースを介して周辺機器と接
続し、本機のコントロールやデータ
送受信をするときに使用します。
センサー入力は、メール（SMTP）
などのアプリケーションに連動させ
る場合に使用します。
アラーム出力は、外部センサー入力
や内蔵の動体 / 不動体検知機能、マ
ニュアルトリガーボタン、デイ / ナ
5m
CLASS 2 WIRING SEE INSTRUCTION MANUAL
LAN
10987654321
8 9 0 qa qs qfqd
後面

JP 16 各部の名称と働き
イト機能または時刻と連動して周辺
機器をコントロールするときに使用
します。
本機の I/O ポートは VISCA コマンド
に対応しています。ただし、一部サ
ポートしていないコマンドもありま
す。
◆ピン配列と配線については、「I/O
ポートのピン配列と使いかた」(36
ページ ) をご覧ください。
nリセットスイッチ
先の細いもので、このスイッチを押
しながら電源を供給すると、工場出
荷時の設定に戻ります。
◆各機能や設定について詳しくは、付属の
CD-ROM に収録されているユーザーガイ
ドをご覧ください。

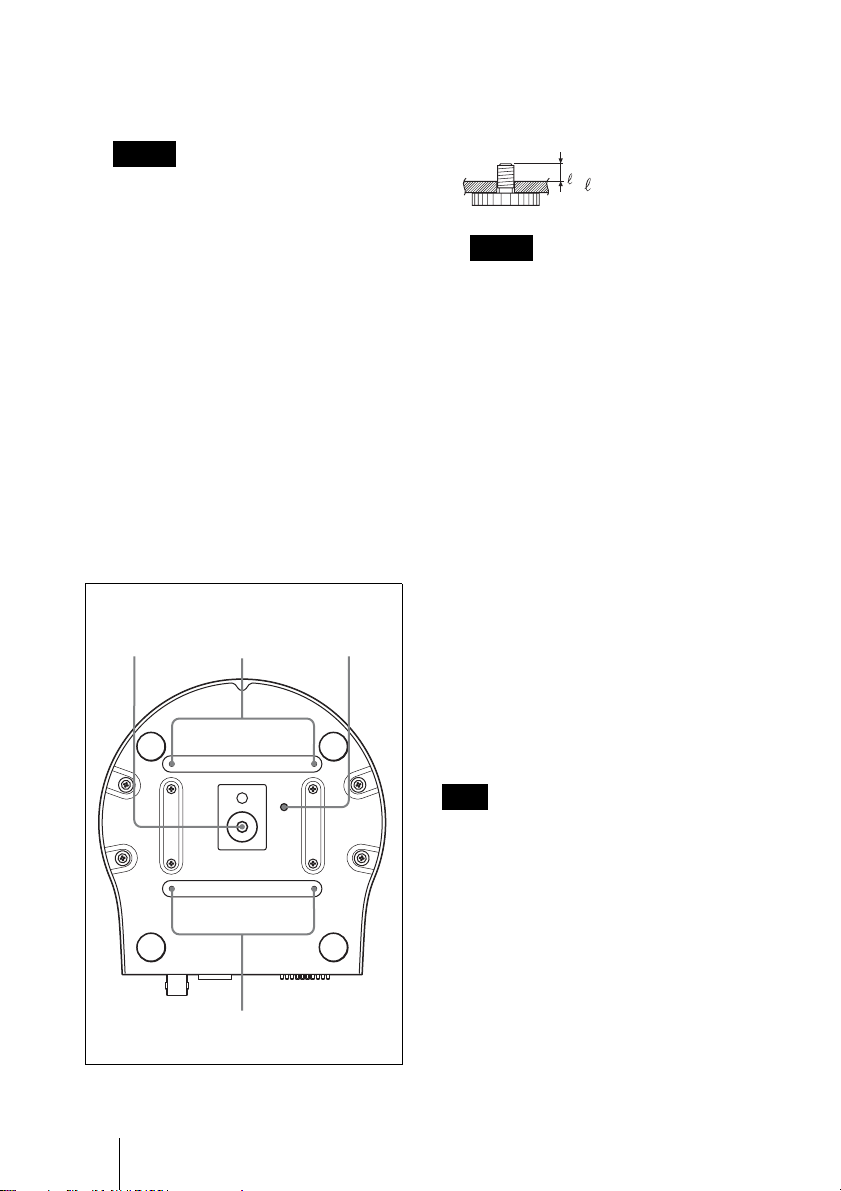

o三脚取り付け用ネジ穴
三脚を使用するとき、このネジ穴を
使って固定します。
4.5mm ± 0.2mm 以外のネジを使用
すると、取り付けが不完全になった
り、本機の内部を破損して故障の原因
となることがあります。
pシーリングブラケット取り付けネ
ジ穴
本機を天井に設置するとき、付属の
シーリングブラケットを本機に取り
付けるためのネジ穴です。
q落下防止用ワイヤーロープ取り付
けネジ穴
本機を天井に設置するとき、付属の
落下防止用ワイヤーロープを、付属
の段付きネジ 3M4 を使って固定し
ます。
◆天井への設置方法は、「天井に設置す
る」(17 ページ ) をご覧ください。
機器の名称と電気定格は、底面に表示さ
れています。
ご注意
qh
q
h
qjqg
底面
ご注意
重要
1/4-20UNC
＝ 4.5mm ± 0.2ｍｍ

17JP
設置する
基本的な設置と接続
B基本的な設置と接続
設置する
･持ち運ぶときは、カメラヘッド部を持
たないでください。
･カメラヘッド部をパン方向、チルト方
向に手で回さないでください。故障の
原因となります。
シーリングブラケットとワイヤーロー
プ、ネジを使って、既存の天井のジャ
ンクションボックスなどにカメラを取
り付けることができます。
設置する際には、水平な天井に設置し
てください。やむをえず傾きのある天
井に設置する場合は、パン・チルト動
作の性能を保証するため傾きが水平面
に対して ±5°以内の天井に設置してく
ださい。
設置する前に
カメラの撮影方向を決めてから、天井
にジャンクションボックス、接続ケー
ブル用の各穴を開けておきます。
接続ケーブルは、シーリングブラケット
（上）の中を通して配線できません。天井
の本体後部の位置に、配線用の穴が必要
です。
ご注意
天井に設置する
･壁や天井など高所へ設置する際は、
専門の工事業者に依頼してくださ
い。
･天井への設置は、本体とシーリング
ブラケットを含む重量に充分耐えら
れる強度があることをお確かめの
上、確実に取り付けてください。充
分な強度がないと落下して大けがの
原因となります。
･落下事故防止のため、付属のワイ
ヤーロープを必ず取り付けてくださ
い。
･天井へ設置した場合は、1 年に一度
は取り付けがゆるんでいないことを
点検してください。また、使用状況
に応じて点検の間隔を短くしてくだ
さい。
ご注意

JP 18 設置する
設置のしかた
1天井のジャンクションボックスへ
落下防止用ワイヤーロープを取り
付ける
ジャンクションボックスのネジ穴に
合ったネジ（付属していません）を
お使いください。
2シーリングブラケット（上）を天
井のジャンクションボックスに取
り付ける。
ジャンクションボックスのネジ穴に
合ったネジ（付属していません）を
お使いください。
シーリングブラケット（上）の形状
で丸みがある方の先端にネジ穴が開
いています。あとでカメラの正面に
なる位置です。カメラが正面を向く
よう、向きを調整して取り付けてく
ださい。
天井
接続ケーブル用穴
カメラ正面
シーリング
ブラケット
（上）
天井

19JP
設置する
基本的な設置と接続

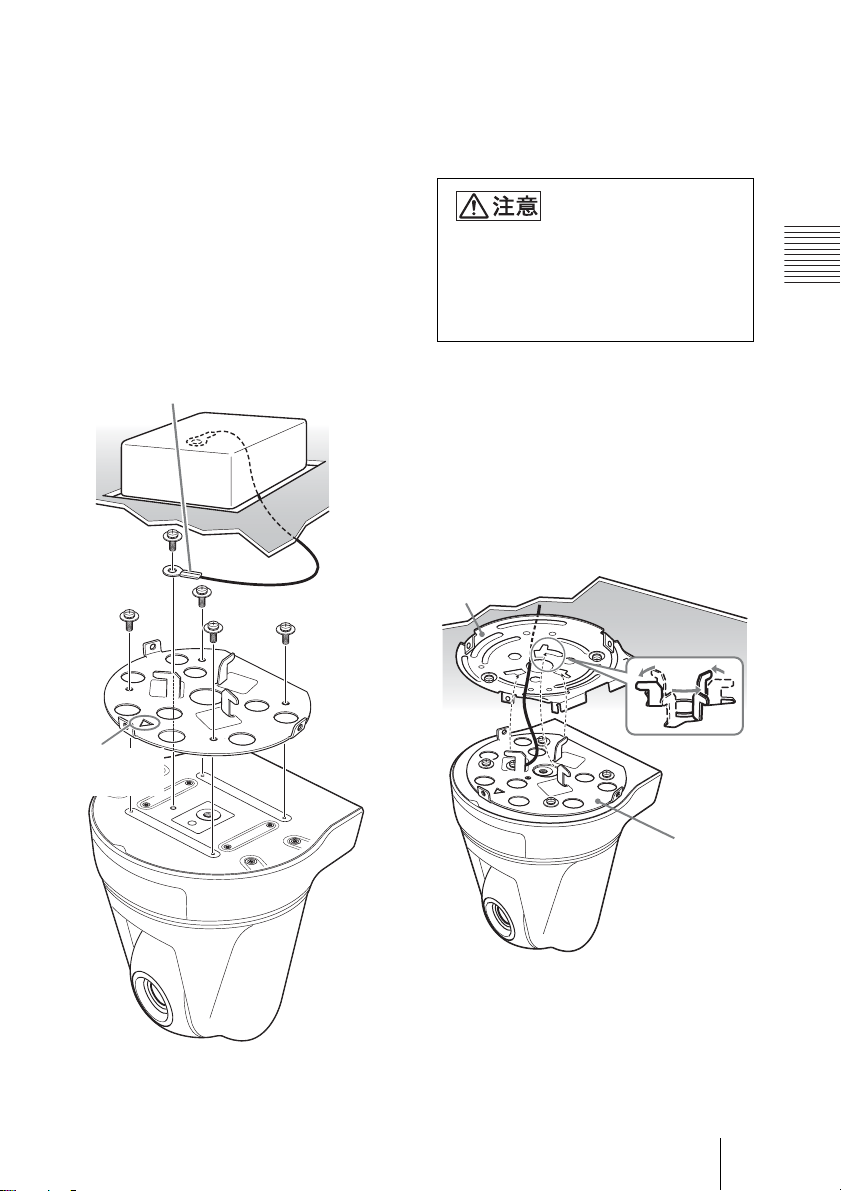

3シーリングブラケット（下）を付
属のネジ（3M3x6）4 本でカ
メラの底面に取り付ける。
また、ワイヤーロープも付属の段
付きネジ 3M4 でカメラの底面に
取り付ける。
ブラケットのネジ穴をカメラ本体の
穴に合わせて取り付けます。
シーリングブラケットの三角穴がカ
メラの正面に来るように取り付けま
す。
ネジは図中の番号順に仮止めしてく
ださい。
仮止めが終わったら、それぞれのネ
ジをしっかりと締めてください。
4シーリングブラケット（下）の突
起をシーリングブラケット（上）
の穴に差し込み、シーリングブラ
ケット（下）とカメラを時計回り
に回して仮固定する。
ワイヤーロープ
12
3
天井
シーリング
ブラケット
（下）
43M3 × 6
（付属）
段付きネジ
3M4
（付属）
この穴を
カメラの正面
に合わせる
シーリングブラケット取り付け用ネ
ジは付属のネジをご使用ください。
付属品以外のネジを使用した場合、
本体内部を破損する恐れがあります。
天井
シーリング
ブラケット
（上）
シーリング
ブラケット
（下）

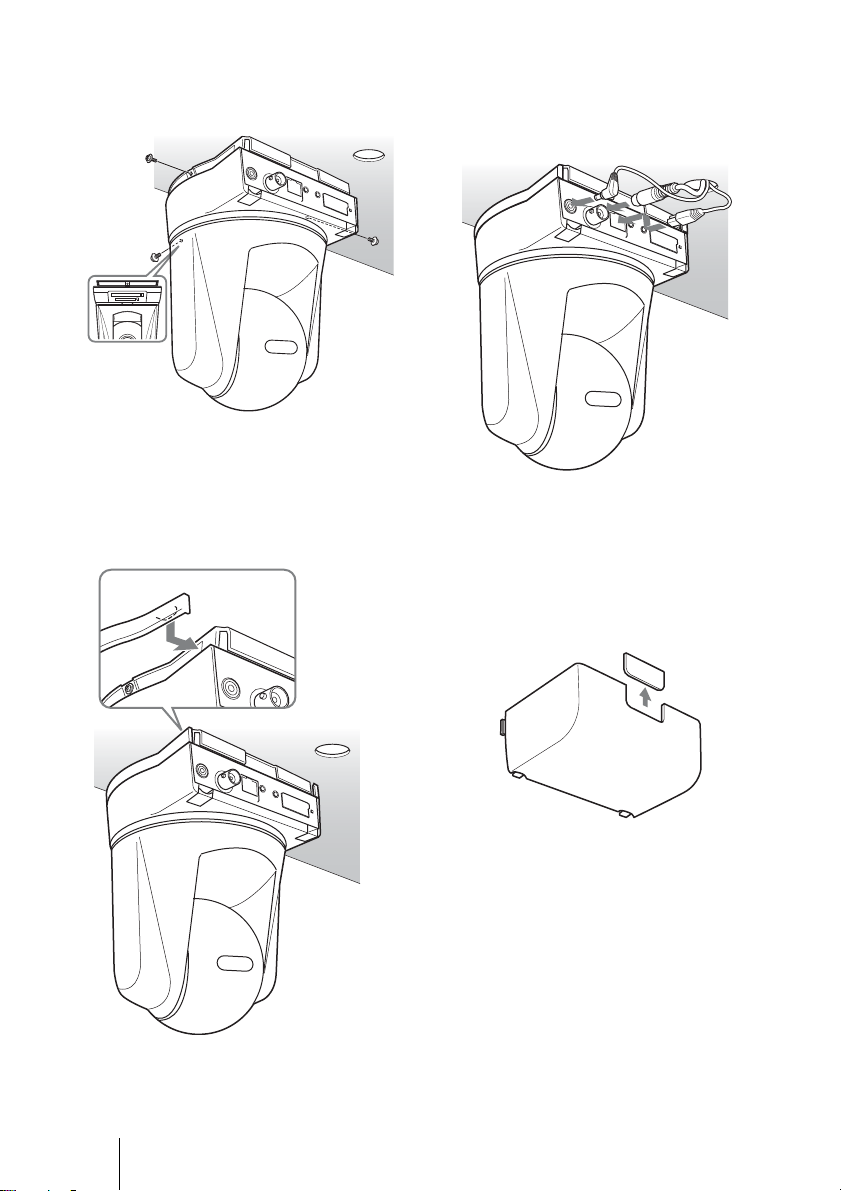

JP 20 設置する
5付属のネジ（3M3 × 6）3本で1
から固定する。
6シーリングブラケットの周りにマ
ウントカバーを取り付ける。
7カメラ後面の端子にケーブルを接
続する。
8ケーブルカバーの後ろからケーブ
ル類を引き出す場合は、カバーの
薄くなっている部分をカッターな
どで切り取る。
3M3 × 6（付属） 天井
1
マウントカバー
（付属）
天井
天井
