Sony IPELA SNC-Z20N User manual

FR
SNC-Z20N/Z20P
3-797-092-01 (1)
G:\Shirayanagi\IM\3797092011SNCZ20JG\01JP01COV.fm masterpage:Sinistra
© 2003 Sony Corporation
3-797-092-01 (1)
Network Camera
設置説明書 ________________________________
Installation Manual __________________________
Manuel d’installation ____________________________
Manual de instalación ___________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この設置説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示しています。この設置説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
JP
GB
ES
SNC-Z20N/Z20P

JP 2安全のために
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP02REG.fm masterpage:Left
SNC-Z20N/Z20P
3-797-092-01 (1)
安全のために
ソニー製品は正しく使用すれば事故が起きないよう
に、安全には充分配慮して設計されています。しか
し、電気製品は、まちがった使いかたをすると、火
災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 〜 5 ページの注意事項をよくお読みください。製品
全般および設置の注意事項が記されています。
長期間、安全にお使いいただくために、定期点検を
することをおすすめします。点検の内容や費用につ
いては、お買い上げ店またはソニーのサービス窓口
にご相談ください。
すぐに、お買い上げ店またはソニーのサービス窓口
にご連絡ください。
m
1電源コードおよび接続ケーブルを抜く。
2お買い上げ店またはソニーのサービス窓口に連絡
する。
安全のための注意事項を守る
定期点検を実施する
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
設置説明書および製品
では、次のような表示
をしています。表示の
内容をよく理解してか
ら本文をお読みくださ
い。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
行為を禁止する記号
行為を指示する記号

SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP01COVTOC.f
m
masterpage:Left
3JP
目次
目次
JP
注意 .............................................4
概要
特長 ................................................6
付属品 ...............................................7
付属の説明書について .......................8
説明書の種類 ...............................8
CD‑ROM マニュアルの使いかた 8
各部の名称と働き ..............................9
基本的な設置と接続
必要なシステム構成 ....................... 12
電源を接続する .............................. 12
カメラに IP アドレスを割り当てる 13
カメラをネットワークへ接続
する ..................................... 14
カメラとコンピューターを接続
する ..................................... 14
セットアッププログラムを使って
IP アドレスを割り当てる .... 15
Web ブラウザでモニタリング
する ..................................... 17
カメラを設置する ........................... 18
カメラを設置する ..................... 18
カメラ画像を反転する .............. 19
その他
本機の性能を保持するために ......... 20
CCD 特有の現象 ............................ 20
メモリースティックについて .... 21
仕様 ............................................. 23
寸法図 ....................................... 26
I/O ポートのピン配列と使い
かた ..................................... 27
ワイドコンバージョンレンズの
取り付けかた.................................. 28
保証書とアフターサービス ............ 29

SNC-Z20N/Z20P
3-797-092-01 (1)
G:\Shirayanagi\IM\3797092011SNCZ20JG\01JP03REG.fm masterpage:Left
下記の注意を守らないと、けがをしたり周辺の物品に
損害を与えることがあります。
JP 4注意
分解や改造をしない
分解や改造をすると、火災や感
電、けがの原因となることがあ
ります。
内部の点検や修理は、お買い上
げ店またはソニーのサービス
窓口にご依頼ください。
指定された電源ケーブルを使う
設置説明書に記されている電
源ケーブルを使わないと、火災
や故障の原因となることがあ
ります。
直射日光に当たる場所、熱器具の近
くには置かない
変形したり、故障したりするだ
けでなく、レンズの特性により
火災の原因となることがあり
ます。特に、窓際に置くときな
どはご注意ください。
水にぬれる場所で使用しない
水ぬれすると、漏電による感
電、発火の原因となることがあ
ります。
指定された電源電圧で使用する
指定されたものと異なる電源
電圧で使用すると、火災や感電
の原因となります。
設置は専門の工事業者に依頼する
設置については、必ずお買い上
げ店またはソニーのサービス
窓口にご相談ください。
壁面や天井などへの設置は、本
機と取り付け金具を含む重量
に充分耐えられる強度がある
ことをお確かめください。充分
な強度がないと、落下して、大
けがの原因となります。
また、１年に 1 度は、取り付け
がゆるんでいないことを点検
してください。
製品の設置は充分な強度のある場所
に取り付ける
強度の不充分な場所に設置す
ると、落下、転倒などにより、け
がの原因となります。
機器や部品の取り付けは正しく行う
機器や部品の取り付け方や、本
機の分離・合体の方法を誤る
と、本機や部品が落下して、け
がの原因となることがありま
す。
設置説明書に記載されている
方法に従って、確実に行ってく
ださい。
内部に水や異物を入れない
水や異物が入ると、火災の原因
となります。
万一、水や異物が入ったとき
は、すぐに本機が接続されてい
る電源供給機器の電源コード
やDC電源ケーブル、本機の接
続ケーブルを抜いて、お買い上
げ店またはソニーのサービス
窓口にご相談ください。

SNC-Z20N/Z20P
3-797-092-01 (1)
G:\Shirayanagi\IM\3797092011SNCZ20JG\01JP03REG.fm masterpage:Right
5JP
注意
雨のあたる場所や、油煙、湯気、湿
気、ほこりの多い場所には設置しな
い
上記のような場所やこの設置
説明書に記されている仕様条
件以外の環境に設置すると、火
災や感電の原因となることが
あります。
不安定な場所に設置しない
ぐらついた台の上や傾いたと
ころに設置すると、倒れたり落
ちたりして、けがの原因となる
ことがあります。
また、設置・取り付け場所の強
度を充分にお確かめください。

JP 6特長
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm masterpage:Left
B概要
特長
ネットワークを介した高画質モニタ
リング
ネットワーク (10BASE‑T/100BASE‑
TX) を介してコンピューターから Web
ブラウザを使って、カメラの高画質ラ
イブ画像を最大毎秒 30 フレームでモ
ニタリングできます。1 台のカメラ画
像を 50 人までのユーザーが同時に見
ることができます。
対応ブラウザ
Microsoft Internet Explorer 1)
Ver.5.5 または 6.0
( 対応 OS：Windows 98/ 98SE/ Me/
NT4.0/ 2000/ XP 1))
リモートコントロール可能な高倍率
AF ズームレンズ搭載
光学 18 倍、電子 12 倍、最大 216 倍
の高倍率ズーム機能を搭載していま
す。
カメラの内部メモリーや推奨 ATA
メモリーカードへの画像記録
外部センサー入力、内蔵の動体検知機
能およびマニュアルトリガーボタンと
連動して、その時点またはその前後の
連続静止画を、カメラ内部メモリー( 約
８MB) や推奨 ATA メモリーカード
(PC カードアダプターに入れたメモ
リースティック) へ記録することがで
きます。また、静止画像を定期的に記
録することもできます。
E メールや、FTP サーバーを使った
画像配信
外部センサー入力、内蔵の動体検知機
能およびマニュアルトリガーボタンと
連動して、その時点のカメラの静止画
像を E メールに添付して送ったり、そ
の時点またはその前後の連続静止画を
FTP サーバーに送信できます。また、
静止画像を定期的に送信することもで
きます。
さらに、コンピューターの FTP クライ
アントソフトウェアを使うと、カメラ
内部のメモリーや、カメラの PC カー
ドスロットに装着した推奨 ATA メモ
リーカード（PC カードアダプターに
入れたメモリースティック) 内の静
止画像を検索、受信することができま
す。
アラーム出力機能
2 系統のアラーム出力を装備してお
り、外部センサー入力や内蔵の動体検
知機能、マニュアルトリガーボタン、
Day/Night 機能または時刻と連動して
周辺デバイスをコントロールできま
す。
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
1) Microsoft、Windows、Internet Explorer および MS‑DOS は、米国 Microsoft
Corporation の米国およびその他の国における登録商標です。

SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm
masterpage:Right
7JP
付属品
概要
トランスペアレンシータイプ RS‑
232C インターフェース装備
RS‑232C インターフェースを介して
周辺機器と接続することにより、コン
ピューターからネットワーク経由で周
辺機器のコントロールおよびデータ受
信ができます。
アナログビデオ出力
VTR や TV モニターを接続して、ロー
カルでの映像記録やモニタリングが可
能です。
付属品
梱包を開けたら、以下の付属品が一式
そろっているか確認してください。
カメラ本体 （1）
CD‑ROM（セットアッププログラム、
ユーザーガイド） （1）
ワイヤーロープ （1）
段付きビス M4 （1）
保証書（冊子） (1)
保証シート (1)
設置説明書（本書） (1)

JP 8付属の説明書について
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm masterpage:Left
付属の説明書について
本機には、以下の説明書が付属されて
います。
設置説明書（本書）
この設置説明書には、カメラ本体の各
部の名称や設置、接続のしかたが記載
されています。操作の前に必ずお読み
ください。
ユーザーガイド（CD‑ROM に収録）
カメラのセットアップの方法や、Web
ブラウザを介したコントロールの方法
が記載されています。
ユーザーガイドの開きかたは、下記の
「CD‑ROM マニュアルの使いかた」
をご覧ください。
付属の CD‑ROM には、本機のユー
ザーガイド（日本語、英語、フランス
語、ドイツ語、スペイン語、イタリア
語、中国語）が収録されています。
CD‑ROM の動作環境
付属の CD‑ROM を動作させるには、
次の環境が必要です。
･コンピューター：MMX Pentium1)
166MHz 以上のプロセッサー搭載の
コンピューター
搭載メモリー：64MB 以上
CD‑ROM ドライブ：8 倍速以上
･ディスプレイモニター：解像度 800
× 600 ドット以上
上記の条件を満たさない環境では、
CD‑ROM の動作が遅くなったり、
まったく動作しないことがあります。
準備
付属の CD‑ROM に収録されている
ユーザーガイドを使用するためには、
以下のソフトウェアがコンピューター
にインストールされている必要があり
ます。
･Microsoft Internet Explorer 4.0 以
上、またはNetscape Navigator 4.0
以上
･Adobe Acrobat2) Reader 4.0 以上
ソフトウェアがインストールされてい
ない場合は、下記の URL からダウン
ロードできます。
･Microsoft Internet Explorer：
http://www.microsoft.com/japan/
ie
説明書の種類
CD‑ROM マニュアルの使いか
た
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1)MMX および Pentium は、アメリカ合衆国および他の国におけるインテルコーポ
レーションの登録商標です。
2)Adobe および Acrobat は、Adobe Systems Incorporated（アドビシステム社）の
商標です。

SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm
masterpage:Right
9JP
各部の名称と働き
概要
･Netscape Navigator1)：
http://home.netscape.com/ja/
･Adobe Acrobat Reader：
http://www.adobe.co.jp/
products/acrobat/readstep.html
マニュアルを読むには
CD‑ROM に入っているユーザーガイ
ドを読むには、次のようにします。
1CD‑ROMをCD‑ROMドライブに入
れる。
2Manual フォルダーをダブルクリッ
クする。
3読みたいマニュアルを選択してク
リックする。
ユーザーガイドの PDF ファイルが
開きます。
ハードウェアの故障または CD‑ROM
の誤使用により、CD‑ROM 内の情報
が読めなくなったり消失したりした場
合は、ソニーのサービス担当者にご依
頼ください（有料）。
各部の名称と働き
aレンズ
光学 18 倍オートフォーカスレンズ
を標準装備しています。
bNETWORK（ネットワーク）イ
ンジケーター（オレンジ / 緑）
ネットワークが 10BASE‑T で接続
されているときはオレンジ色で点滅
します。
100BASE‑TX で接続されていると
きは緑色で点滅します。
ネットワークが接続されていないと
きは消えています。
ご注意
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
1) Netscape、Netscape Navigator は、米国およびその他の諸国の Netscape
Communications Corporation 社の登録商標です。
12 6
5
7
4
3
前面

JP 10 各部の名称と働き
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm masterpage:Left
cPC カードレバー
PC カードスロットに装着された
PC カードを抜くときに使用しま
す。
dPC カードスロット
推奨 ATA メモリーカード（PC
カードアダプターに入れたメモ
リースティック）を装着できま
す。
PC カードは、表面（Bのある面）
を下にして、最後まで押し込んで確
実に装着してください。
eふた
ふたは手前に引いて外してくださ
い。取り付けるときは、最後まで確
実に押し込んでください。
fPOWER ( パワー ) インジケー
ター（緑）
カメラに電源が供給されると、カメ
ラ内部でシステムチェックを行いま
す。
正常の場合はこのインジケーターが
点灯します。
内部でシステムエラーが発生してい
る場合は 1 秒ごとに点滅します。
この場合は、お買い上げ店、または
お近くのソニーのサービス窓口にご
相談ください。
gトライポッドアダプター
カメラ三脚などにカメラを固定する
ときに使用します。 三脚ネジは次
のものを使用してください。
4.5 mm ± 0.2 mm 以外のネジを
使用すると、取り付けが不完全に
なったり、本機の内部を損傷して故
障の原因となることがあります。
hWIDE（広角）ボタン
ズームレンズを広角側にする場合に
押します。
ご注意
Bを下に
ご注意
1/4 − 20 UNC
＝4.5mm±0.2mm
ZOOM
21
+ –
DC 12V
TELE
WIDE
12345678910
AC 24V
890 q
a
qf qg qh
q
s
q
d
後面

SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP04SET.fm
masterpage:Right
11JP
各部の名称と働き
概要
WIDE ボタンと TELE ボタンを同
時に 1 秒以上押すと、画像が反転
します。
iTELE（望遠）ボタン
ズームレンズを望遠側にする場合に
押します。
WIDE ボタンと TELE ボタンを同
時に 1 秒以上押すと、画像が反転
します。
jT（映像出力）端子（BNC 型）
本機からの映像をコンポジット信号
として出力します。
コンポジットビデオ入力端子を持つ
ビデオモニター、VTR などと接続
します。
kDC 12V/AC 24V（電源入力）
端子
DC 12V または AC 24V の電源供
給装置へ接続します。
lワイヤーロープ取り付けネジ穴
本機を壁や天井に設置するとき、付
属のワイヤーロープを、付属の段付
きビスを使って固定します。
mU（アース）端子
AC 24V 用の筺体アースです。
AC 24V または DC 12V で電源供
給する場合、本機の最大消費電力は
9 W になります。電源許容量をご
確認の上、接続してください。
nI/O（入出力）ポート
RS‑232C ポート、1 系統のセン
サー入力、2 系統のアラーム出力を
備えています。
RS‑232C ポートは、RS‑232C イ
ンターフェースを介して周辺機器と
接続し、コンピューターからネット
ワーク経由で周辺機器のコントロー
ルやデータ受信をするときに使用し
ます。
センサー入力は、アラーム入力とし
て使用します。また、E メールなど
のアプリケーションに連動させる場
合に使用します。
アラーム出力は、外部センサー入力
や内蔵の動体検知機能、マニュアル
トリガーボタン、Day/Night 機能
または時刻と連動して周辺機器をコ
ントロールするときに使用します。
◆各機能や設定について詳しくは、 付
属の CD‑ROM に収録されているユー
ザーガイドをご覧ください。
◆ピン配列と配線については、「I/O
ポートのピン配列と使いかた」(27
ページ ) をご覧ください。
oリセットスイッチ
このスイッチを押しながら電源を供
給すると、工場出荷時の設定に戻り
ます。
p（ネットワーク）ポート
ネットワークケーブル（UTP、カ
テゴリー5）を使用し、ネットワー
ク（10BASE‑T/100BASE‑TX）
のハブまたはコンピューターと接続
します。
ご注意

SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm masterpage:Right
JP 12 必要なシステム構成 / 電源を接続する
B基本的な設置と接続
必要なシステム構成
プロセッサー
Pentium III 500 MHz 以上
(Pentium 4 1 GHz 以上を推奨 )
RAM
128 MB 以上
OS
Windows 98/ 98SE/ Me/ NT4.0/
2000/ XP
Web ブラウザ
Internet Explorer Ver. 5.5 または
Ver. 6.0

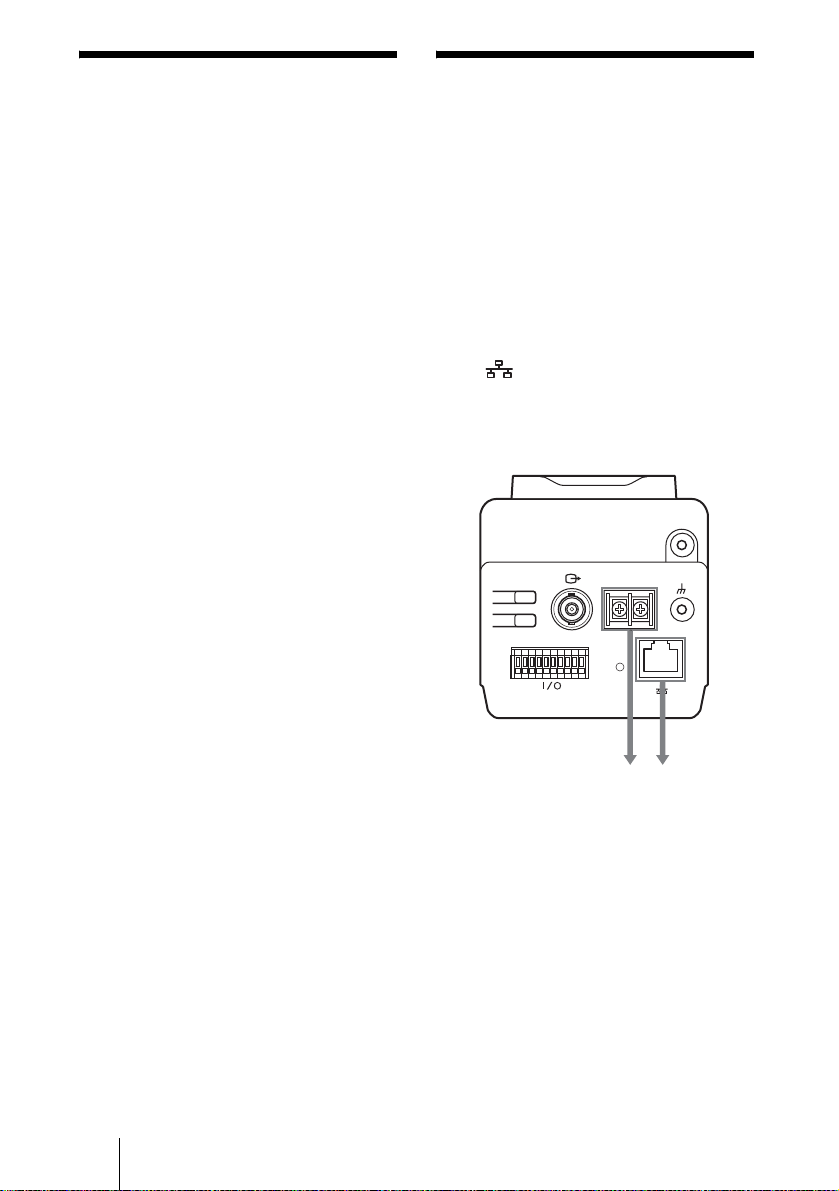

電源を接続する
本機は、次の 3 とおりの方法で電源を
接続できます。
･DC 12V
･AC 24V
･IEEE802.3af 準拠の電源供給装置
（PoE1) 方式）（DC 36 〜 56 V）
DC 12V または AC 24V は、後面の電
源入力端子へ接続します。
また、 （ネットワーク）ポートに接
続した IEEE802.3af 準拠の電源供給
装置を通じて電源を供給することもで
きます。
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1) PoE は Power over Ethernet の略です。
ZOOM
21
+ –
DC 12V
TELE
WIDE
12345678910
AC 24V
DC12V または
AC24V へ IEEE802.3af
準拠の電源供
給装置へ

SNC-Z20N/Z20P
3-797-092-01 (1)
masterpage:Right
13JP
カメラに IP アドレスを割り当てる
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm
基本的な設置と接続
電源について
DC 12V または AC 24V は、AC 100V に
対して絶縁された電源を使用してくだ
さい。
それぞれの電源の使用電圧範囲は次の
とおりです。
DC 12V：10.8V 〜 13.2V
AC 24V：21.6V 〜 26.4V
DC12Vまたは AC 24V の配線には、UL
ケーブル（VW-1 style 1007）を使用し
てください。
また、AC 24V 電源を使用する場合は、
U（アース）端子に接地配線してくだ
さい。
電源とカメラの推奨ケーブル
DC 12V の場合
AC 24V の場合
･電源入力端子と ポートの両方から
電源が供給された場合、 ポートか
らの電源が優先されます。
･IEEE802.3af 準拠の電源供給装置の接
続について詳しくは、その機器の説明
書をご覧ください。
カメラに IP アドレス
を割り当てる
ネットワークを介してカメラに接続す
るためには、カメラに新しい IP アドレ
スを割り当てる必要があります。
IP アドレスを割り当てるときは、カメ
ラをコンピューターまたはネットワー
クへ接続してください。コンピュー
ターへの接続には市販のネットワーク
ケーブル（クロスケーブル）をご用意
ください。ネットワークへ接続すると
きは、市販のネットワークケーブル
（ストレートケーブル）をご用意くださ
い。
IP アドレスの割り当ては、次の 2 とお
りの方法で行うことができます。
・付属の CD‑ROM に収録されている
セットアッププログラムを使う
◆操作方法は、「セットアッププログラムを
使って IP アドレスを割り当てる」(15
ページ ) をご覧ください。
・ARP（Address Resolution
Protocol）コマンドを使う
コンピューターで DOS ウィンドウを
開き、指定の ARP コマンドを入力し
ます。
◆詳しい操作方法は、付属の CD‑ROM に
収録されているユーザーガイドの「ARP
コマンドを使って IP アドレスを割り当て
る」をご覧ください。
カメラに割り当てる IP アドレスは、必ず
システム管理者と相談の上、決定してく
ださい。
ケーブル
（AWG）#24 (0.22
mm)
#22
(0.33
mm)
#20
(0.52
mm)
#18
(0.83
mm)
最大ケーブ
ル長（m）10 15 25 40
ケーブル
（AWG）#24 (0.22
mm)
#22
(0.33
mm)
#20
(0.52
mm)
#18
(0.83
mm)
最大ケーブ
ル長（m）30 50 80 130
ご注意
ご注意

JP 14 カメラに IP アドレスを割り当てる
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm masterpage:Left
1市販のネットワークケーブル（ク
ロスケーブル）を使って、本機の
（ネットワーク）ポートとコ
ンピューターのネットワークコネ
クターを接続する。
2電源を接続する。（12 ページ）
1市販のネットワークケーブル（ス
トレートケーブル）を使って、本
機の （ネットワーク）ポート
とネットワークのハブを接続す
る。
2電源を接続する。（12 ページ）
カメラとコンピューターを接続
する
ZOOM
21
+ –
DC 12V
TELE
WIDE
12345678910
AC 24V
本機 ( 後面 )
ネットワーク
コネクター
コンピューター
市販のネットワーク
ケーブル ( クロス )
カメラをネットワークへ接続する
ZOOM
TELE
WIDE
12345678910
21
+ –
DC 12V
AC 24V
本機 ( 後面 )
市販のネットワーク
ケーブル
( ストレート )
10BASE‑T/
100BASE‑TX
ハブ
ネットワーク

SNC-Z20N/Z20P
3-797-092-01 (1)
masterpage:Right
15JP
カメラに IP アドレスを割り当てる
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm
基本的な設置と接続
1付属の CD‑ROM をコンピュー
ターの CD‑ROM ドライブに入れ
る。
2CD‑ROM ドライブ内の Setup
フォルダをダブルクリックして開
く。
3Setup.exe をダブルクリックす
る。
4画面に表示されるウィザードに
従って「IP Setup Program」
をインストールする。
使用許諾に関する文面が表示された
ら、よくお読みいただき、承諾の
上、インストールを行ってくださ
い。
5IP Setup Program を起動す
る。
Network タブが表示され、IP
Setup Program がローカルネット
ワーク上に接続されている SNC‑
Z20 カメラを検出してリスト表示
します。
6リストからIPアドレスを割り当て
たいカメラをクリックして選択す
る。
選択されたカメラのネットワーク設
定状況が画面に表示されます。
7IP アドレスを設定する。
IP アドレスを DHCP サーバーから
自動的に取得するときは
[Obtain an IP address
automatically] を選択します。
IP address (IP アドレス )、Subnet
mask ( サブネットマスク )、
Default gateway ( デフォルトゲー
トウェイ ) が自動的に割り当てられ
ます。
固定 IP アドレスを設定するときは
[Use the following IP address] を
選択し、[IP address]、[Subnet
mask]、[Default gateway] 欄にそ
れぞれの値を入力します。
セットアッププログラムを使っ
て IP アドレスを割り当てる

JP 16 カメラに IP アドレスを割り当てる
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm masterpage:Left
8[Primary DNS Server
address] に DNS サーバーアド
レスを入力する。
必要があれば、[Secondary DNS
server address] も入力します。
DNS サーバーアドレスを自動取得
するには
[Obtain DNS server
automatically] を選択します。
DNS サーバーアドレスを自動取得
しないときは
[Use the following DNS server]
を選択してから、[Primary DNS
server address] と [Secondary
DNS server address] に DNS サー
バーアドレスを入力します。
本機では [Third DNS server
address]、[Fourth DNS server
address] は入力しても無効です。
9HTTP ポート番号を設定する。
通常は、HTTP port No. の［80］
を選択します。［80］以外のポー
ト番号に設定するときは、テキスト
ボックスを選択し、ポート番号
1024 〜 65535 を入力します。
10[Administrator name] と
[Administrator password] に
管理者の名前とパスワードを入力
する。
工場出荷時は、両方とも「admin ｣
に設定されています。
11正しく設定されていることを確認
してから [OK] ボタンをクリック
する。
｢ Setting OK ｣ が表示されれば、IP
アドレスの設定は終了です。
ご注意

SNC-Z20N/Z20P
3-797-092-01 (1)
masterpage:Right
17JP
カメラに IP アドレスを割り当てる
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm
基本的な設置と接続
IP アドレスを割り当てたら、実際に
Web ブラウザからカメラにアクセスで
きることを確認します。
Web ブラウザは、Internet Explorer
をお使いください。
◆Web ブラウザを使った操作について詳し
くは、付属の CD‑ROM に収録されてい
る「ユーザーガイド」をご覧ください。
1コンピューターで Web ブラウザ
を起動し、カメラの IP アドレス
をアドレス欄に入力する。
例：
｢ Network Camera SNC‑Z20」の
ウェルカムページが表示されます。
2ActiveX viewer をクリックす
る。
メインビューアーページが表示さ
れ、カメラのモニター画像が画面に
表示されます。
初めて本機の画像を表示するときは
「セキュリティ警告」が表示されま
す。「はい」をクリックして
ActiveX Control をインストール
してください。
これで、IP アドレスの割り当ては完了
です。カメラの設置に進んでください。
ウェルカムページを正しく動作させるた
めには、以下の手順で Internet
Explorer のセキュリティレベルを［中］
以下に設定してください。
1Internet Explorer のメニューバーか
ら［ツール］―［インターネットオプ
ション］―［セキュリティ］タブの順
に選択する。
2［インターネット］アイコン（本機を
インターネット環境で使用していると
き）、または［イントラネット］アイ
コン（本機をイントラネット環境で使
用しているとき）をクリックする。
3レベルバーを操作して［中］以下にす
る。（レベルバーが表示されていない
場合は、［既定］ボタンをクリックし
てからレベルバーを操作してくださ
い。）
Web ブラウザでモニタリングする
ご注意
モニター画像

JP 18 カメラを設置する
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm masterpage:Left
･Windows NT4.0, Windows 2000,
Windows XP をお使いの場合は、
ActiveX viewer のインストール時は
「管理者権限」でコンピューターにロ
グインしておく必要があります。
･Windows NT4.0 または Windows 98
をお使いで、画像を表示できない場合
は、付属の CD‑ROM に収録されてい
る、MFC42DLL Version Up Tool を
インストールしてください。
･Internet Explorer のローカルエリア
ネットワーク（LAN）の設定を自動設
定にすると、画像が表示されない場合
があります。この場合は自動設定を使
用不可にして手動でプロキシサーバー
を設定してください。プロキシサー
バーの設定については、ネットワーク
管理者にご相談ください。
･ご使用になるコンピューターでウィル
ス対策ソフトウェアをお使いの場合に
は、ページが正しく表示されない場合
があります。
カメラを設置する
カメラを設置する際は、上面のトライ
ポッドアダプターを利用して、カメラ
三脚やハウジングに確実に取り付けて
ください。
落下防止用ワイヤーロープを取り付
けるには
天井などの高い場所に直接カメラを取
り付ける場合は、付属の落下防止用ワ
イヤーロープも必ず取り付けてくださ
い。
1天井のジャンクションボックスな
どへワイヤーロープを取り付け
る。
ジャンクションボックスのネジ穴に
合ったネジ（付属していません）を
お使いください。
2付属の段付きビスで、ワイヤー
ロープを本機後面のワイヤーロー
プ取り付けネジ穴に取り付ける。
ご注意
カメラを設置する
トライポッドアダプター

SNC-Z20N/Z20P
3-797-092-01 (1)
masterpage:Right
19JP
カメラを設置する
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP05ADV.fm
基本的な設置と接続
設置場所により、カメラの画像が反転
している場合は、以下の方法で正常に
戻すことができます。
カメラ本体のボタンを使って反転さ
せるには
カメラ後面の TELE ボタンと WIDE ボ
タンを 1 秒以上同時に押します。
Web ブラウザの設定画面で反転させ
るには
Web ブラウザに表示したカメラのソフ
トウェア画面で設定します。
◆詳しくは、CD‑ROM に収録されている
「ユーザーガイド」をご覧ください。
カメラ画像を反転する
12
+ –
DC 12V
AC 24V
ワイヤー
ロープ
（付属）
1
2

JP 20 本機の性能を保持するために / CCD 特有の現象
SNC-Z20N/Z20P
3-797-092-01 (1)
G:¥Shirayanagi¥IM¥3797092011SNCZ20JG¥01JP06ADD.fm masterpage:Left
B その他
本機の性能を保持す
るために
使用・保管場所について
次のような場所での使用および保管は
避けてください。故障の原因となりま
す。
･極端に暑い所や寒い所 ( 使用温度は
0℃〜＋40℃)
･直射日光が長時間あたる場所や暖房
器具の近く
･強い磁気を発するものの近く
･強力な電波を発するテレビやラジオ
の送信所の近く
･強い振動や衝撃のある所
放熱について
動作中は布などで包まないでくださ
い。内部の温度が上がり、故障や事故
の原因となります。
輸送について
輸送するときは、付属のカートンと
クッション、または同等品で梱包し、
強い衝撃を与えないようにしてくださ
い。
お手入れについて
･レンズや光学フィルターの表面に付
着したごみやほこりは、ブロアーで
払ってください。
･外装の汚れは、乾いたやわらかい布
で軽く拭き取ってください。汚れが
ひどいときは、中性洗剤溶液を少し
含ませた布で汚れを拭き取ったあ
と、からぶきしてください。
･アルコール、ベンジン、シンナー、
殺虫剤など揮発性のものをかける
と、表面の仕上げをいためたり、表
示が消えたりすることがあります。
CCD 特有の現象
CCD カメラの場合、次のような現象が
起きることがありますが、故障ではあ
りません。
スミア
高輝度の被写体を写したときに、明る
い帯状の縦線 ( 垂直スミア ) がモニター
画面に見える現象です。( 下図参照 )
この現象は、CCD がインターライン転
送方式を採用しているため、フォトセ
ンサーの深いところに入った赤外線な
どにより誘起された電荷が、レジス
ターに転送されるために起こるもので
す。
折り返しひずみ
縞模様、線などを写したとき、ギザギ
ザのちらつきが見えることがありま
す。
傷
CCD はフォトセンサー( 素子 ) が縦横
に並んでできており、フォトセンサー
のいずれかに欠陥があると、その部分
だけ画像が写らず、モニター画面に傷
となって見えます ( 実用上支障がない
程度 )。
微小白点
高温時に暗い被写体を写している場
合、画面全体に多数の白点が現れるこ
とがあります。
高輝度の被写体
( 電灯、蛍光灯、
太陽、強い反射
光など )
モニター画面 縦に薄く尾を引い
たような画像にな
る。( 垂直スミア )
