Sony CSMA-EX200S User manual

SAIT-2 EXTERNAL DRIVE
CSMA-EX200S
CSMA-EX230F
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製品
の取り扱いかたを示してあります。このオペレーションマニュアルをよくお読
みのうえ、製品を安全にお使いください｡お読みになったあとは、いつでも見ら
れるところに必ず保管してください｡
OPERATION MANUAL [Japanese/English]
1st Edition (Revised 1)

2
電気製品は、安全のための注意事項を守らないと、火災や感電などにより死亡や
大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
5 〜 7 ページの注意事項をよくお読みください。
定期点検をする
長期間安全に使用していただくために、定期点検を実施することをおすすめしま
す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に
ご相談ください。
故障したら使用を中止する
ソニーのサービス担当者、または営業担当者にご連絡ください。
万一、異常が起きたら
m
a電源を切る。
b電源コードや接続コードを抜く。
cソニーのサービス担当者、または営業担当者に修理を依頼する。
m
aすぐに電源を切り、消火する。
異常な音、におい、煙が出たら
炎が出たら
安全のために
警告表示の意味
オペレーションマニュアルおよび
製品では、次のような表示をして
います。表示の内容をよく理解し
てから本文をお読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

目次 3
目次
警告....................................................................................................................5
注意....................................................................................................................6
その他の安全上のご注意 ..........................................................................................7
はじめに
本機の特長................................................................................................................8
S-AIT テクノロジーについて........................................................................8
SAIT-2 テープドライブユニットの特長........................................................8
使用できるカートリッジ ..........................................................................................9
データカートリッジ ......................................................................................9
クリーニングカートリッジ ...........................................................................9
システム要件 ............................................................................................................9
各部の名称と機能 ...................................................................................................10
前面 .............................................................................................................10
後面 .............................................................................................................11
底面 .............................................................................................................12
設置

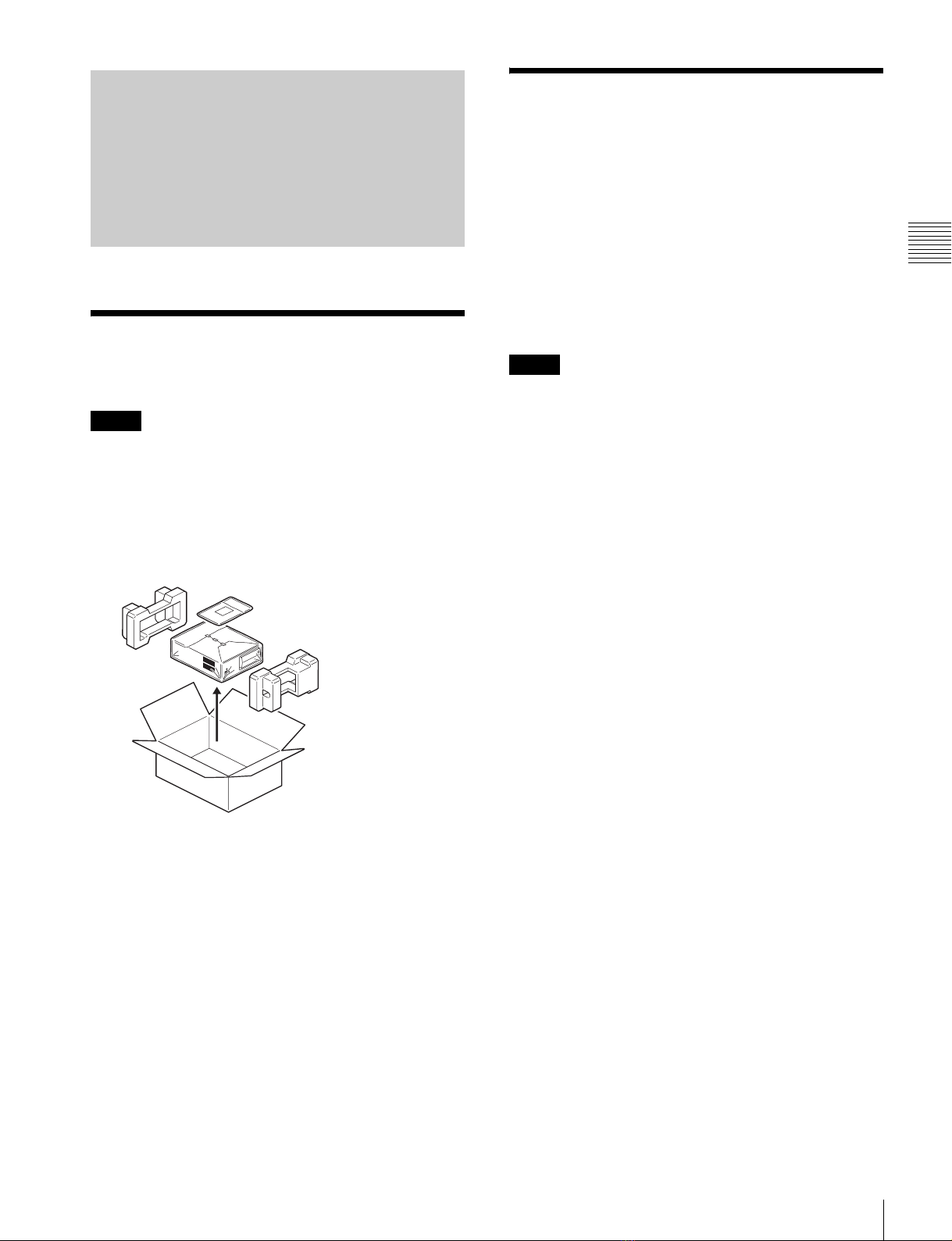

開梱する .................................................................................................................13
同梱品を確認する ...................................................................................................13
ドライブを設定する ...............................................................................................14

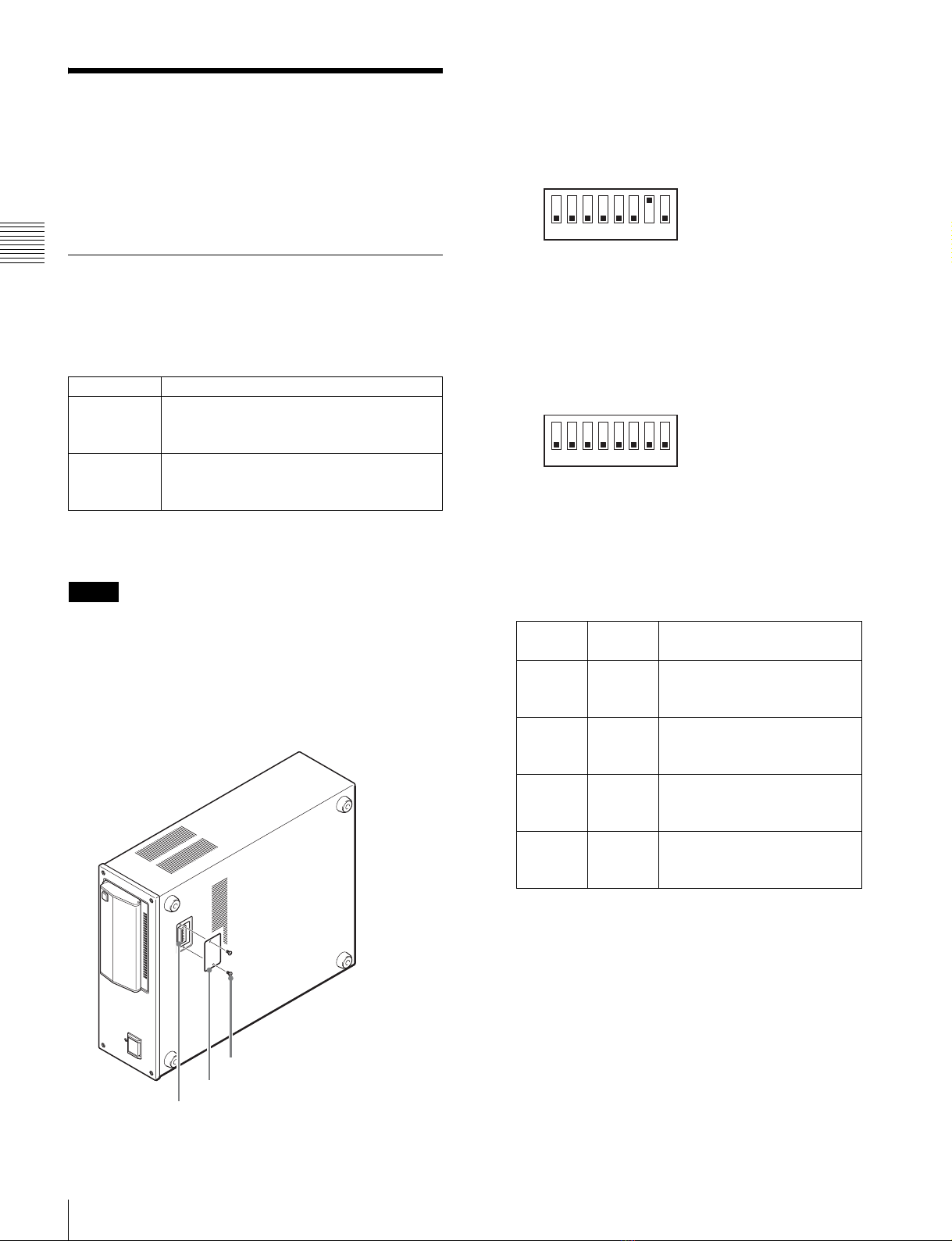

データ圧縮設定をする.................................................................................14
SCSIID を設定する（CSMA-EX200S の場合）...........................................15
ループ ID を設定する（CSMA-EX230F の場合）........................................16
本機を設置する.......................................................................................................18
電源コードを接続する............................................................................................18
ホストコンピューターに接続する..........................................................................19
SCSI ケーブルで接続する（CSMA-EX200S の場合）..................................19
光ファイバーケーブルで接続する（CSMA-EX230F の場合）.....................20
JP

目次
4
基本的な使いかた
電源を入れる／切る ............................................................................................... 21
電源を入れる............................................................................................... 21
電源を切る .................................................................................................. 21
カートリッジをセットする .................................................................................... 22
カートリッジを取り出す........................................................................................ 22
カートリッジについて
データカートリッジについて................................................................................. 23
各部の名称と機能 ....................................................................................... 23
テープの書き込み保護............................................................................................ 24
カートリッジの取り扱いについて.......................................................................... 24
カートリッジの使用・保管・輸送環境 ....................................................... 25
その他
ヘッドをクリーニングする .................................................................................... 26
使用上のご注意 ...................................................................................................... 26
安全上のご注意 ........................................................................................... 26
使用上のご注意 ........................................................................................... 26
トラブル時の対処................................................................................................... 28
主な仕様 ................................................................................................................. 29

5
油煙、湯気、湿気、ほこり
の多い場所では設置・使用
しない
上記のような場所で設置・使用する
と、火災や感電の原因となります。
電源コードを傷つけない
電源コードを傷つけると、火災や感
電の原因となることがあります。
•設置時に、製品と壁やラック（棚）
などの間に、はさみ込んだりしない。
•電源コードを加工したり、傷つけ
たりしない。
•重いものをのせたり、引っ張った
りしない。
•熱器具に近づけたり、加熱したり
しない。
•電源コードを抜くときは、必ずプ
ラグを持って抜く。
•電源コードを接続したまま、機器
を移動しない。
•電源コードや電源プラグが傷んだ
り、コンセントの差し込み口がゆ
るいときは使用しない。
万一、電源コードが傷んだら、ソ
ニーのサービス担当者または営業担
当者に交換をご依頼ください。
電源コードのプラグおよび
コネクターは、突き当たる
までしっかり差し込む
真っ直ぐに突き当たるまで差し込まな
いと、火災や感電の原因となります。
ぬれた手で電源プラグをさ
わらない
ぬれた手で電源プラグを抜き差しす
ると、感電の原因となることがあり
ます。
警告

6
不安定な場所に設置しない
ぐらついた台の上や傾いたところに
設置すると、倒れたり落下したりし
て、けがの原因となることがありま
す。また、設置・取り付け場所の強
度を充分にお確かめください。
通風孔をふさがない
通風孔をふさぐと内部に熱がこもり、
火災や故障の原因となることがあり
ます。風通しをよくするために次の
項目をお守リください。
•壁から 10cm 以上離して設置する。
•密閉された狭い場所に押し込めない。
•毛足の長い敷物（じゅうたんや布
団など）の上に設置しない。
•布などで包まない。
•あお向けや横倒し、逆さまにしない。
指定の電源コードを使用する
指定以外の電源コードを使用すると、
火災や感電の原因となります。
オペレーションマニュアルの中で指
定されている電源コードをお使いく
ださい。
接続ケーブル類を正しく配
置する
電源コードや接続ケーブルは、足に
引っかけると本機の落下・転倒など
によりけがの原因となることがあり
ます。充分注意して接続、配置して
ください。
製品の上に乗らない、重い
物を載せない
倒れたり、落ちたり、壊れたりして、
けがの原因となることがあります。
ファンが止まったままの状
態で使用しない
ファンモーターが故障すると、火災
の原因となることがあります。ソ
ニーのサービス担当者または営業担
当者にご連絡ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因
となることがあります。
万一、水や異物が入ったときは、す
ぐに電源を切り、電源コードや接続
ケーブルを抜いて、ソニーのサービ
ス担当者または営業担当者にご相談
ください。
内部を開けない
内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり改
造したりすると、火災や感電の原因
となることがあります。内部の調整
や設定、点検、修理はソニーのサー
ビス担当者または営業担当者にご依
頼ください。
注意

7
設置時には、通気やサービス性を考慮して設置スペースを
確保してください。
•ファンの排気部や通気孔（左側面および右側面）をふさ
がない。
•通気のために、セット周辺に空間をあける。
•作業エリアを確保するため、セット後方は、10cm 以上の
空間をあける。
机上などの平面に設置する場合は、左側面および右側面は
4cm 以上の空間をそれぞれ確保してください。ただし、
セット上部はサービス性を考慮し 40cm 以上の空間を確保
することを推奨します。
ここに規定した以外の手順による制御および調整は、危険
なレーザー放射の被爆をもたらします。
接続の際は電源を切る
電源コードや接続コードを接続すると
きは、電源を切ってください。感電や
故障の原因となることがあります。
その他の安全上のご注意
ご注意
日本国内で使用する電源コードセットは、電気用品安全
法で定める基準を満足した承認品が要求されます。
ソニー推奨の電源コードセットをご使用下さい。
ご注意
注意

本機の特長
8
はじめに
本機の特長
SAIT-2 テープドライブユニットは、テープストリーマーの
規格「S-AIT（SuperAdvancedIntelligentTape）」テクノ
ロジーを使用した大容量データ記憶装置です。S-AIT テク
ノロジーは、AIT 規格の基本技術を継承するとともに、新
たに 1/2 インチ幅のシングルリールテープカートリッジを
採用することで、大容量記録を実現しています。
S-AIT テクノロジーについて
ヘリカルスキャン方式
回転する読み書きヘッドに斜めにテープを巻き付けて、斜
めにデータを記録するヘリカルスキャン方式を採用してい
ます。テープに負担をかけず高速に高密度でデータを記録
することが可能です。
メタル蒸着テープ（AdvancedMetalEvaporated
Tape）
S-AIT カートリッジは、メタル蒸着テープ技術を採用して
います。メタル蒸着テープには、磁性体表面にカーボン
コーティング DLC（DiamondLikeCarbon）が施され、
テープの耐磨耗性を向上させています。
リモート MIC（R-MIC）搭載
カートリッジに内蔵されているリモート MIC（カートリッ
ジに内蔵されたフラッシュメモリー）にシステムログ（使
用履歴）を記録することにより、カートリッジのローディ
ング／排出にかかる時間や検索時間を短縮し、アクセス性
を向上させます。
高信頼性
シンプルなトランスポーターメカニズムにより、テープ
ローディングの信頼性を大幅に向上しました。
SAIT-2 テープドライブユニットの特
長
SAIT-2 テープドライブユニットには、接続するホストコン
ピューターに応じて、次のモデルがあります。
•CSMA-EX200S（SCSI インターフェースモデル）
•CSMA-EX230F（ファイバーチャネルインターフェース
モデル）
CSMA-EX200S/CSMA-EX230F 共通の特長
•データ容量
非圧縮時： 800 G バイト（SAIT-2 データカートリッジ
SAIT2-800 使用時）
圧縮時： 2.08 テラバイト（圧縮率 2.6:1）
•転送レート
非圧縮時： 45 M バイト / 秒
•リードアフターライト機能と3レベルのエラー訂正コード
（ECC）の採用により、高いデータ信頼性を実現
•高速検索・巻き戻し
•可変レコード長および固定レコード長対応
•200 M バイトの大容量バッファーメモリー
•フロントドアによる防塵設計
•半透明のフロントドアにより、フロントドアが閉まって
いるときでもカートリッジの確認が可能
CSMA-EX200S の特長
•Ultra160WideSCSILVD/SE 準拠
•バースト転送レート：160 M バイト / 秒（同期）
•SCSI ディスコネクション / アービトレーション対応
CSMA-EX230F の特長
•2 Gbps ファイバーチャネルインターフェース
•バースト転送レート：200 M バイト / 秒
•トポロジー：PrivateLoop、PublicLoop、Point-to-Point、
SwitchedFabric
•転送：Full-Duplex
•FCP2 対応
はじめに

使用できるカートリッジ/システム要件 9
はじめに
使用できるカートリッジ
本機で使用できる S-AIT カートリッジは、以下のとおりで
す。
データカートリッジ
本機では、次のデータカートリッジを使用できます。
上記以外のデータカートリッジは使用できません。
クリーニングカートリッジ
本機のヘッドのクリーニングには、SAIT-2 クリーニング
カートリッジを使用してください。SAIT-1 ドライブ用のク
リーニングカートリッジは使用できません。
ヘッドのクリーニングが必要になると、CLEANING
REQUEST インジケーターが黄色に点滅して警告します。
クリーニング方法については、「ヘッドをクリーニングす
る」（26 ページ）をご覧ください。
システム要件
本機は、次の要件を満たすホストコンピューターに接続し
て使用できます。
CSMA-EX200S の場合 : Ultra160WideSCSILVD/SE イン
ターフェースを持つホストコン
ピューター
CSMA-EX230F の場合 : 2 Gbps ファイバーチャネルイン
ターフェースを持つホストコン
ピューター
本機で使用できるアプリケーションソフトウェアや対応し
ているオペレーティングシステムについては、ソニーの
サービス担当者、または営業担当者にお問い合わせくださ
い。
カートリッジの種類 マーク
SAIT-1 データカートリッジ
SAIT-1 マーク
SAIT-2 データカートリッジ
SAIT-2 マーク
ご注意
メモ

各部の名称と機能
10
はじめに
各部の名称と機能
前面
フロントドアを閉じた状態
A電源スイッチ
電源を入れる / 切るときは、このスイッチを押します。
電源を入れ直すときは、10 秒間待ってから電源を入れてく
ださい。
BPOWER インジケーター
本機の電源が入っているときに緑色に点灯します。
Cフロントドア
カートリッジの挿入口を保護するカバーです。
DOPEN ボタン
カートリッジをセットしたり、交換したりするときに押し
ます。押すとロックが解除され、フロントドアが開きます。
•ほこりやちりを防ぐため、カートリッジをセットしたり、
取り出したりするとき以外は、フロントドアを閉めてお
いてください。
•フロントドアが閉まっていても、アプリケーションソフ
トウェアのコマンドにより排出されたカートリッジがぶ
つかることはありません。
フロントドアを開けた状態
Aカートリッジ挿入口
カートリッジをセットしたり取り出します。
BEJECT ボタン
カートリッジを本機から取り出すときに押します。
CCLEANINGREQUEST インジケーター
本機のヘッドのクリーニングが必要なときに黄色に点滅し
ます。ヘッドのクリーニングについては、「ヘッドをクリー
ニングする」（26 ページ）をご覧ください。
DTAPEERROR インジケーター
メディアにエラーが起きたときにオレンジ色に点灯または
点滅します。
また、メディアが劣化しているときは黄色に点滅します。
EDRIVEERROR インジケーター
本機にエラーが起きているときにオレンジ色または黄色に
点滅します。
FTAPEMOTION インジケーター
カートリッジがセットされているときに点灯します。イン
ジケーターの色は、カートリッジが書き込み禁止になって
いるかどうかによって異なります。
また、本機が動作しているときは、このインジケーターが
点滅します。
インジケーターの色と光りかたについては、「インジケー
ターとドライブの状態」（次ページ）をご覧ください。
ご注意
メモ
1234
メモ
1
6543 2

各部の名称と機能 11
はじめに
インジケーターとドライブの状態
本機の状態によって、インジケーターの色や光りかたが次
のように異なります。
•本機の電源を入れたときは、すべてのインジケーターが
緑色に点灯してから、1 回点滅します。その後、黄色の
点滅が左から右に繰り返されます（このとき本機では自
己診断が行われています）。
•上記に記載されているインジケーターの色の実際の色合
いは次のようになります。
緑色： 黄緑色
黄色： オレンジ色に近い黄色
オレンジ色： 赤色に近いオレンジ色
後面
CSMA-EX200S（SCSI インターフェー
スモデル）の場合
ASCSI コネクター 1
BSCSI コネクター 2
SCSI ケーブルを接続します。接続については、「SCSI ケー
ブルで接続する（CSMA-EX200S の場合）」（19 ページ）を
ご覧ください。
CSCSIID スイッチ
本機の SCSIID を設定するときに使用します。工場出荷時
は「0」に設定されています。詳しくは「SCSIID を設定す
る（CSMA-EX200S の場合）」（15 ページ）をご覧くださ
い。
DRS-232C コネクター
メンテナンスのときにのみ使用します。通常は使用しない
でください。
Eクーリングファン、通風孔
通気孔をふさがないように注意してください。通気孔をふ
さぐと内部に熱がこもり、火災や故障の原因となることが
あります。
F電源コネクター
電源コードを接続します。
インジケーター
TAPE
MOTION
DRIVE
ERROR
TAPE
ERROR
CLEANING
REQUEST
光りかた
オレンジ色
に点滅
カートリッジ
にアクセス中
（書き込み中）
ドライブ
エラー
メディア
エラー
クリーニング
エラー
オレンジ色
に点灯 −−
メディア
エラー −
黄色に点滅
カートリッジ
にアクセス中
（検索中など）
ドライブ
エラー
メディアに問
題があります
クリーニング
が必要です
黄色に点灯
カートリッジ
がセットされ
ています（書
き込み禁止に
なっていま
す）
−−
クリーニング
中です
緑色に点滅
カートリッジ
にアクセス中
（読み込み中）
−−−
緑色に点灯
カートリッジ
がセットされ
ています（書
き込み可能）
−−−
消灯
カートリッジ
がセットされ
ていません
ドライブは正
常です
メディアは正
常です
クリーニング
の必要はあり
ません
メモ
ご注意
1234 5 6

各部の名称と機能
12
はじめに
CSMA-EX230F（ファイバーチャネルイ
ンターフェースモデル）の場合
Aファイバーチャネルコネクター
ファイバーチャネル用の光ファイバーケーブルを接続しま
す。接続については「光ファイバーケーブルで接続する
（CSMA-EX230F の場合）」（20 ページ）をご覧ください。
Bループ ID ジャンパー
ファイバーチャネル・トポロジーがアービトレイテッド
ループ（FC-AL) のときにループ ID を設定します。詳しく
は「ループ ID を設定する（CSMA-EX230F の場合）」（16
ページ）をご覧ください。
CFC ステータスインジケーター
ファイバーチャネルの接続が正常な場合に消灯し、ホスト
との通信中に緑色に点灯します。
接続エラーが発生しているときはオレンジ色に点灯します
（この場合は、ケーブルの接続を確認し、必要に応じてケー
ブルを交換してください）。
DRS-232C コネクター
メンテナンスのときにのみ使用します。通常は使用しない
でください。
Eクーリングファン、通風孔
通気孔をふさがないように注意してください。通気孔をふ
さぐと内部に熱がこもり、火災や故障の原因となることが
あります。
F電源コネクター
電源コードを接続します。
底面
A設定用 DIP スイッチ /DIP スイッチカバー
データ圧縮の設定を変更するときに使用します。ネジを外
すと、DIP スイッチカバーが取り外せます。詳しくは
「データ圧縮設定をする」（14 ページ）をご覧ください。
ご注意
123 4 5 6
1

開梱する/同梱品を確認する 13
設置
開梱する
箱と梱包材は、本機を移動したり輸送したりするときに必
要です。捨てないで必ず保管してください。
1 下記に記載されている手順に従って、本機を箱から取
り出す。
ポリ袋やテープなどの梱包材も取り除いてください。
2 輸送中の破損などがないか確認する。
万一破損などがあった場合は、本機を使用せずに、た
だちにソニーのサービス担当者、または営業担当者に
ご連絡ください。
同梱品を確認する
箱を開けたら、以下のものがそろっているかお確かめくだ
さい。付属品の中に欠けているものがあるときは、ソニー
のサービス担当者、または営業担当者にご連絡ください。
•取扱説明書（1）（本書）
•SAIT-2 テープドライブユニット（1）
•SCSI ターミネーター（1） （CSMA-EX200S のみ）
•SFP（1）（CSMA-EX230F のみ）
電源コードとインターフェースケーブルは付属していませ
んので、別途ご用意ください。
設置
ご注意
ご注意

ドライブを設定する
14
設置
ドライブを設定する
お使いの環境に合わせて、データ圧縮設定をします。
また、本機をホストコンピューターに接続するために、
SCSIID の設定またはループ ID の設定をします。
データ圧縮設定をする
本機底面の設定用 DIP スイッチで、本機のデータ圧縮設定
を行うことができます。
データ圧縮設定は次の 2 つがあります。
データ圧縮設定をするには、次の手順に従います。
データ圧縮設定は、本機の電源を切った状態で行ってくだ
さい。また、電源コードを接続している場合は、設定をす
る前に電源コードを本機から取り外してください。
1 プラスドライバーを使ってネジを外し、DIP スイッチ
カバーを取り外す。
2 精密ドライバーなどの細いものを使って、DIP スイッ
チのオン / オフを切り換える。
DIP スイッチの詳細は、以下のとおりです。
データ圧縮の設定
3 DIP スイッチを設定したら、DIP スイッチカバーとネジ
を元どおり取り付ける。
データ圧縮設定 説明
DCControl1 本機が持つデータ圧縮機能を有効にする（オン）か
無効にする（オフ）かを設定します。工場出荷時の
設定はオンです。
DCControl2 ホストコンピューターからデータ圧縮の制御を禁じ
る（オン）か許可する（オフ）かどうかを設定しま
す。工場出荷時の設定はオフです。
ご注意
ネジ
DIP スイッチカバー
DIP スイッチ
SWA 設定（共通）
SW1 未使用 OFF
SW2 未使用 OFF
SW3 未使用 OFF
SW4 未使用 OFF
SW5 未使用 OFF
SW6 未使用 OFF
SW7 DCControl-1 ON
SW8 DCControl-2 OFF
SWB 設定（共通）
SW1 未使用 OFF
SW2 未使用 OFF
SW3 未使用 OFF
SW4 未使用 OFF
SW5 未使用 OFF
SW6 未使用 OFF
SW7 未使用 OFF
SW8 未使用 OFF
DC
Control-1
DC
Control-2 Definition
OFF OFF
本機が持つデータ圧縮機能：無効
ホストコンピューターからのデータ
圧縮制御：許可する
OFF ON
本機が持つデータ圧縮機能：無効
ホストコンピューターからのデータ
圧縮制御：許可しない
ON OFF
本機が持つデータ圧縮機能：有効
ホストコンピューターからのデータ
圧縮制御：許可する
ON ON
本機が持つデータ圧縮機能：有効
ホストコンピューターからのデータ
圧縮制御：許可しない
ON
SWA
OFF
12345678
ON
SWB
OFF
12345678

ドライブを設定する 15
設置
SCSIID を設定する
（CSMA-EX200S の場合）
ご使用の環境に合わせて、本機後面の SCSIID スイッチで
SCSIID を設定します。SCSIID は、0 〜 F の範囲で設定で
きます。本機の工場出荷時の SCSIID は「0」に設定されて
います。
•ホストコンピューターに取り付けられている SCSI ホスト
バスアダプターカードや他の SCSI 機器と重複する SCSI
ID を設定しないでください。通常、ホストコンピュー
ターの SCSI ホストバスアダプターカードは、「7」に設定
されています。
•本設定は、必ず本機の電源を切った状態で行ってくださ
い。電源を入れた状態で行うと、本機の故障の原因とな
ります。
1 本機の電源が切られていることを確認する。
2 ID 番号の上下にあるボタンを押し、SCSIID を設定す
る。
SCSIID の変更は、次に本機の電源を入れるか、SCSI
バスをリセットしたときから有効になります。
ご注意

ドライブを設定する
16
設置
ループ ID を設定する（CSMA-EX230F の場合）
ご使用の環境に合わせて、本機後面のループ ID ジャン
パーでループ ID を設定します。
このジャンパーは、ファイバーチャネル・トポロジーが
アービトレイテッドループのときに設定します。
ループ ID ジャンパーが有効に設定されているときは、
LIHA（LoopInitializationHardAssigned）によって
ALPA（ArbitratedLoopPhysicalAddresses）を取得しま
す。ALPA は、指定したループ ID から取得されます。
ALPA とループ ID の変換ルールについては、「ALPA と
ループ ID の一覧」（次ページ）を参照してください。
ループ ID ジャンパーが無効に設定されているときは、
LIHA による ALPA は取得されませんので、ALPA は、
LISA（LoopInitializationSoftAssigned）により取得され
ます。
•本設定は、必ず本機の電源を切った状態で行ってくださ
い。電源を入れた状態で行うと、本機の故障の原因とな
ります。
•本機の電源が入っているときは、ファイバーチャネルコ
ネクターやループ ID ジャンパーに触らないでください。
本機の故障の原因となります。
ご注意
2 1 0 3 4 5 6
0
1
2
3
4
5
6
121
122
123
124
125
LOOP ID

ドライブを設定する 17
設置
ALPA とループ ID の一覧
7-bitLoopID 8-bit
ALPA 7-bitLoopID 8-bit ALPA 7-bitLoopID 8-bit ALPA
(Hex) (Decimal) (Hex) (Hex) (Decimal) (Hex) (Hex) (Decimal) (Hex)
00 0 EF 2B 43 A3 56 86 4D
01 1 E82C449F57874C
02 2 E42D459E58884B
03 3 E2 2E 46 9D 59 89 4A
04 4 E1 2F 47 9B 5A 90 49
05 5 E03048985B9147
06 6DC3149975C9246
07 7DA3250905D9345
08 8 D9 33 51 8F 5E 94 43
09 9 D6 34 52 88 5F 95 3C
0A 10 D5 35 53 84 60 96 3A
0B 11 D4 36 54 82 61 97 39
0C 12 D3 37 55 81 62 98 36
0D 13 D2 38 56 80 63 99 35
0E 14 D1 39 57 7C 64 100 34
0F 15 CE 3A 58 7A 65 101 33
10 16 CD 3B 59 79 66 102 32
11 17 CC 3C 60 76 67 103 31
12 18 CB 3D 61 75 68 104 2E
13 19 CA 3E 62 74 69 105 2D
14 20 C9 3F 63 73 6A 106 2C
15 21 C7 40 64 72 6B 107 2B
16 22 C6 41 65 71 6C 108 2A
17 23 C5 42 66 6E 6D 109 29
18 24 C3 43 67 6D 6E 110 27
19 25 BC 44 68 6C 6F 111 26
1A 26 BA 45 69 6B 70 112 25
1B 27 B9 46 70 6A 71 113 23
1C 28 B6 47 71 69 72 114 1F
1D 29 B5 48 72 67 73 115 1E
1E 30 B4 49 73 66 74 116 1D
1F 31 B3 4A 74 65 75 117 1B
20 32 B2 4B 75 63 76 118 18
21 33 B1 4C 76 5C 77 119 17
22 34 AE 4D 77 5A 78 120 10
23 35 AD 4E 78 59 79 121 0F
24 36 AC 4F 79 56 7A 122 08
25 37 AB 50 80 55 7B 123 04
26 38 AA 51 81 54 7C 124 02
27 39 A9 52 82 53 7D 125 01
28 40 A7 53 83 52 − − −
29 41 A6 54 84 51 − − −
2A 42 A5 55 85 4E − − −
優先度低
優先度高

18 本機を設置する/電源コードを接続する
設置
本機を設置する
本機の質量は約 9.2kg で、大きさは以下のとおりです。あ
らかじめ設置場所の強度とスペースを充分確認してから、
設置してください。
必ず次の条件を満たす場所に設置してください。
•コンセントに近く、水平な場所
•換気扇や窓、エアコンなどから離れている場所（空気の
流れがない場所）
•ファックスやプリンターなどから離れている場所
（トナーが飛んでこない場所）
•本機を積み重ねたり、本機の上に物を載せないでくださ
い。
•本機の後部には空気が循環するように 100mm 以上のス
ペースを空けてください。
•本機の底面にも通風孔があります。本機の下の空間を塞
いだり、脚を外したりしないでください。
電源コードを接続する
必ず下記の電源電圧の範囲内で使用してください。
電源電圧：（AC100 〜 240 V）± 10%、50/60 Hz ± 0.5%
本機はワールドワイド仕様のため、電源コードは同梱され
ていません。下記の推奨電源コードを用意してください。
推奨電源コード
AC100 V 用
部品番号：1-791-041-32 7 A/125 V 2.4 m
AC120 V 用
部品番号：1-534-827-14 10 A/125 V 2.4 m
AC220 V/230 V/240 V 用
部品番号：1-782-929-12 10 A/250 V 2.5 m
1 電源コードの一方を本機の電源コネクターに接続し、
もう一方をコンセントに接続する。
重要
ご注意
108mm
396mm
（フロントドアを含む）
300mm
40mm
300mm
396mm
（フロントドアを含む）
100mm
背面
40mm
前面
ご注意
電源コード

ホストコンピューターに接続する 19
設置
ホストコンピューターに
接続する
本機のインターフェースに応じて、SCSI ケーブルまたは光
ファイバーケーブルでホストコンピューターに接続します。
SCSI ケーブルで接続する
（CSMA-EX200S の場合）
CSMA-EX200S の場合は、Ultra160WideSCSILVD/SE イ
ンターフェースを持つホストコンピューターに SCSI ケー
ブルで接続します。
SCSI ケーブルを接続したり、外したりするときは、必ず本
機の電源を切ってから行ってください。電源を入れた状態
で行うと、本機の故障の原因となります。
SCSI ケーブルは付属していませんので、市販の
Ultra160/mSCSILVD ケーブルを別途ご用意ください。ま
た、本機に接続するためには、ケーブルのコネクターの一
方が 68 ピンハーフピッチのコネクターである必要がありま
す。
1 ホストコンピューターと本機の電源が切られているこ
とを確認する。
2 図のようにSCSIケーブルとターミネーターを接続する。
ホストコンピューターと本機をつなぐ SCSI ケーブルの
全長（内部および外部ケーブルのすべての長さを含む）
が、12 m 未満になるようにしてください（本機の内部
ケーブルの長さは 25 cm です）。
複数の SCSI 機器を接続する場合
ホストコンピューターには、本機を含め 15 台の SCSI 機器
を接続できます。
1 本機を含めSCSIバス上のすべてのSCSI機器の電源を切
る。
SCSI 機器に SCSI ケーブルを抜き差しする際は、必ず
すべての SCSI 機器（本機を含む）の電源を切ってくだ
さい。電源を入れた状態でのケーブルの抜き差しは、
故障の原因となります。
2 図のように SCSI ケーブルで接続し、SCSI バスの終端の
機器にターミネーターを接続する。
•ホストコンピューターと SCSI バス上の最後の機器と
をつなぐ SCSI ケーブルの全長（内部および外部ケー
ブルのすべての長さを含む）が、12 m 未満になるよ
うにしてください。（本機の内部ケーブルの長さは
25 cm です。）
•本機を SCSI バスの終端に接続する場合は、必ず付属
のターミネーターを取り付けてください。
ご注意
メモ
メモ
ホスト
コンピューター
ターミネーター
SCSI ケーブル
ご注意
メモ
ホスト
コンピューター
ターミネーター
SCSI ケーブル
SCSI 機器

ホストコンピューターに接続する
20
設置
光ファイバーケーブルで接続する
（CSMA-EX230F の場合）
CSMA-EX230F の場合は、2Gbps ファイバーチャネルイン
ターフェースを持つホストコンピューターに光ファイバー
ケーブルで接続します。
接続するための機器類（ファイバーチャネル HBA、ハブ、
スイッチなど）は、同じタイプのものをお使いください。
本機のインターフェースは、ファイバーチャネル標準に準
じています。
•短波長レーザー
•200 MB/ 秒
•DuplexLC ファイバーチャネルコネクター
•異なるタイプのインターフェースやケーブルに接続した
場合は、正しく動作しないことがあります。
•光ファイバーケーブルを接続したり、外したりするとき
は、必ず本機の電源を切ってから行ってください。電源
を入れた状態で行うと、本機の故障の原因となります。
•本機の電源が入っているときは、本機のファイバーチャ
ネルコネクターに触らないでください。本機の故障の原
因となります。
光ファイバーケーブルは付属していませんので、市販の光
ファイバーケーブルを別途ご用意ください。本機で使用で
きる光ファイバーケーブルは次のタイプです。
•DuplexLC ファイバーチャネルコネクター
•50/125 マイクロメーターマルチモード光ファイバーケー
ブル
1 本機の電源が切られていることを確認する。
2 付属の SFP を本機のファイバーチャネルコネクターに
挿入する。
3 市販の光ファイバーケーブルを使って、ファイバー
チャネル HBA またはハブ、スイッチなどに接続する。
ご注意
メモ
ホスト
コンピューター
ファイバー
チャネル HBA
または
ファイバーチャネル用
光ファイバーケーブル
（50/125μm、MMF、
DuplexLC）
ハブスイッチなど
