Sophos AP6 420X User manual

Sector / Directional Antenna Mounting Instructions AP6 420X
What is included in the box
1. Attach Articulating Mount onto the Antenna
Attach the articulating mount to the back of the Sector /
Directional antenna using four of the supplied M6 nuts.
2. Fix T-form Bracket to the Pole
Fix the T-form Bracket to the pole by using
the two supplied stainless hose clamps.
Please note: The clamps can be used for poles of 1.5-3”
(35-80mm) diameter.
Articulating Mount T-form Bracket SPW8
Spring Washer
M8*1.25P Nut PW8 Washer 4 x M6*1.0P Nut
2 x Stainless
Hose Clamp
(1.5~3 inch)
M8*1.25P*40
Screw Bolts 2x N Type Cable
3. Mount Antenna to the Pole
Fix the articulating mount to the T-form bracket by using
the supplied M8x40 bolts, nut, spring washer and washer.
For optimal coverage, make sure that the antenna is
placed at a height of at least 4 meters from the ground.
M8x40 Screw Bolts
T-form Bracket
Washer
Spring Washer
M8 Nut
4. Adjust and fix Antenna Angle
Direct the antenna upward or downward
(max. angle is 27°) and fix it into place.
27⁰
27⁰
Use a No. 12 hexagonal
wrench to lock the
M8 nut.

Sector / Directional Antenna Mounting Instructions AP6 420XSector / Directional Antenna Mounting Instructions AP6 420X
5. Connect the Antenna to the Access Point
Connect the antenna to your AP6 420X access
point by using the supplied cables. You can use your
sector/directional antenna either in combination
with the standard omni-directional antennas or
with another sector/ directional antenna.
Choose the appropriate connection for the scenario which
best fits your use case - as shown in the table below.
6. Configure your Software Settings
Once the external antenna is connected, please
select the corresponding antenna settings within
your wireless controller, e.g. Sophos Central. Once
selected and the configuration synched, the AP
reboots and the correct power values will be set.
WARNING: Failure to configure the correct antenna
settings may place the AP outside of regulatory limits.
The administrator is responsible for ensuring this
configuration is correct.

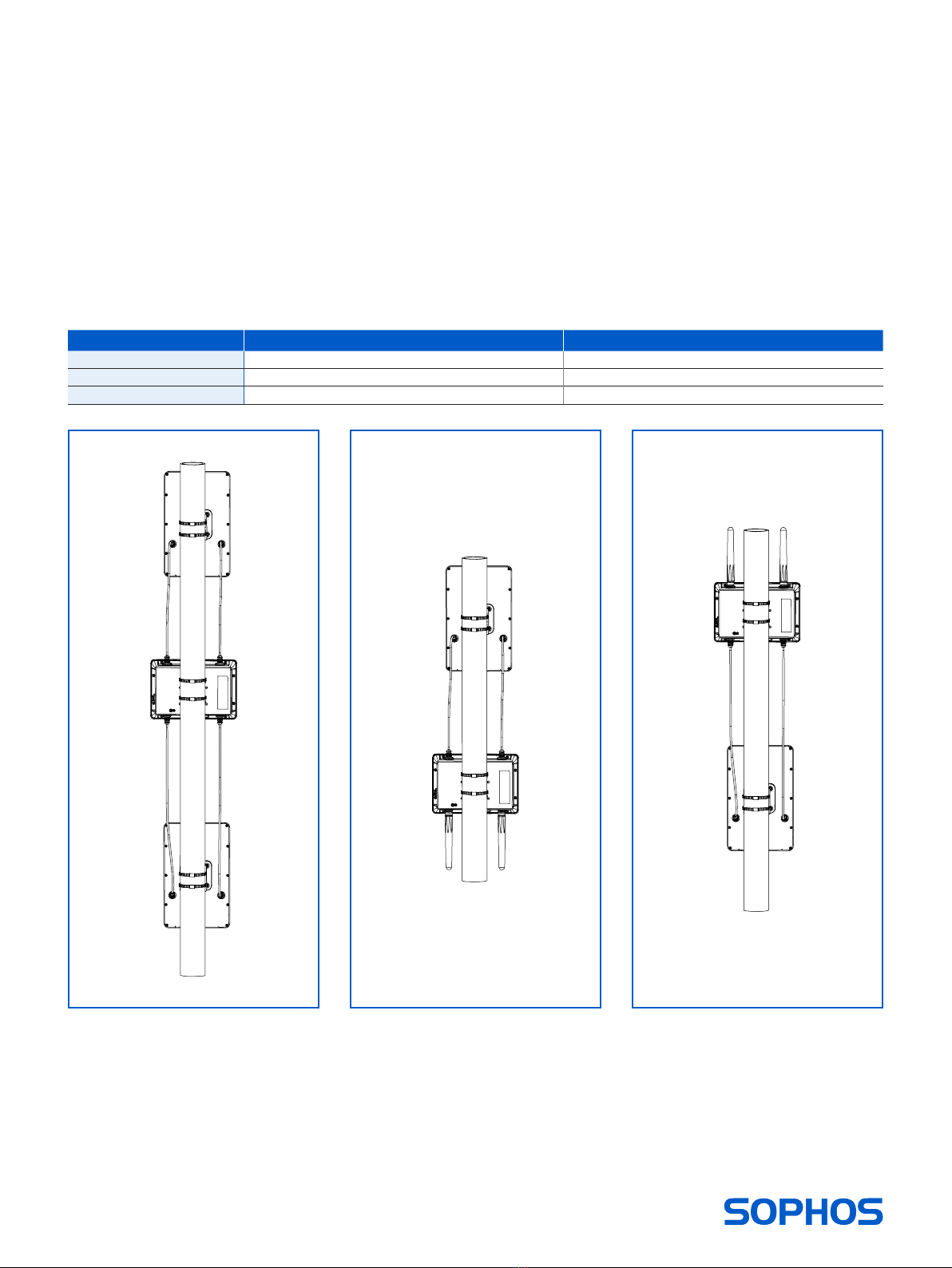

Scenario 2.4 GHz Band (Top) 5 GHz Band (Bottom)
aSector / Directional Sector / Directional
bSector / Directional Omni
cOmni Sector / Directional
a. b. c.

Montageanleitung für Sektor-/Richtantennen AP6 420X
Montageanleitung für Sektor-/Richtantennen AP6 420X
Lieferumfang
1. Anbringen der Gelenkhalterung an der Antenne
Bringen Sie die Gelenkhalterung mithilfe der im
Lieferumfang enthaltenen Muttern (M6) an der
Rückseite der Sektor-/Richtantenne an.
2. Anbringen der T-förmigen Halterung an der Stange
Befestigen Sie die T-förmige Halterung mithilfe der beiden
mitgelieferten Edelstahl-Schlauchschellen an der Stange.
Bitte beachten: Die Klemmen eignen sich für Stangen mit
einem Durchmesser von 35 bis 80mm.
Gelenkhalterung T-förmige Halterung SPW8
Federunterlegscheibe
Mutter (M8x1,25P) Unterlegscheibe PW8 4 Muttern (M6x1,0P)
2 x Edelstahl-
Schlauchschellen
(35~80mm)
M8x1,25Px40
Schraubbolzen 2 x N-Typ-Kabel
3. Montieren der Antenne an der Stange
Befestigen Sie die Gelenkhalterung mithilfe des
im Lieferumfang enthaltenen Schraubbolzens
(M8x40), Mutter, Federunterlegscheibe sowie
Unterlegscheibe an der T-förmigen Halterung. Für
eine optimale Signalausbreitung sollten Sie die
Antenne min. 4 Meter über dem Boden installieren.
Schraubbolzen
(M8x40)
T-förmige Halterung
Unterlegscheibe
Federunterlegscheibe
Mutter (M8)
4. Ausrichten und Fixieren des Antennenwinkels
Richten Sie die Antenne nach oben oder unten (in einem
Winkel von maximal 27°) aus und fixieren Sie sie.
27⁰
27⁰
Sichern Sie die Mutter
M8 mit einem 12er-
Sechskantschlüssel.

Montageanleitung für Sektor-/Richtantennen AP6 420X
United Kingdom Sales
Tel.: [phone]
Email: [email protected]
North American Sales
Toll Free: 1-866-866-2802
Email: [email protected]
Australia and New Zealand Sales
Tel: [phone]
Email: [email protected]
Sales DACH
(Deutschland, Österreich, Schweiz)
Tel.: [phone]
Tel.: [phone]
E-Mail: [email protected]
Japan Sales
Tel.: [phone]
Email: [email protected]
China Sales
Tel.: [phone]
Email: [email protected]
Shanghai Sales
Tel.: [phone]
Email: [email protected]
© Copyright 2022. Sophos Ltd. All rights reserved.
Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK
Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are
trademarks or registered trademarks of their respective owners.
5. Verbinden der Antenne mit dem Access Point
Verbinden Sie die Antenne über die im Lieferumfang
enthaltenen Kabel mit Ihrem Access Point AP6420X.
Sie können die Sektor-/Richtantennen sowohl mit den
standardmäßigen Rundstrahlantennen als auch mit
einer weiteren Sektor-/Richtantenne kombinieren.
Wählen Sie das Verbindungszenario aus, das Ihrem
Anwendungsfall am ehesten entspricht (siehe Tabelle
unten).
6. Konfigurieren Ihrer Softwareeinstellungen
Nehmen Sie nach dem Anschluss der Antenne
bitte an Ihrem Wireless Controller, z.B. Sophos
Central, die entsprechenden Einstellungen vor.
Nach dem Übertragen der vorgenommenen
Konfiguration wird der AP neu gestartet und die
korrekten Leistungswerte werden festgelegt.
WARNUNG: Bei der falschen Konfiguration liegt
der Access Point unter Umständen außerhalb der
gesetzlichen Grenzwerte. Der Administrator ist für die
ordnungsgemäße Konfiguration verantwortlich.
Szenario 2,4 GHz Band (oben) 5 GHz Band (unten)
aSektor-/Richtantenne Sektor-/Richtantenne
bSektor-/Richtantenne Rundstrahlantenne
cRundstrahlantenne Sektor-/Richtantenne
22-07-19 EN (DD)
a. b. c.
