Soundstream LIL WONDER II User manual

LIL´WONDER II
LW2.240 / LW4.480 / LW5.830
T E C H N O L O G I E S
Owner’s Manual
Installation Guide
Bedienungsanleitung
Installationshinweise

OWNER’S MANUAL ENGLISH
3
INDEX
Specifications 4
Wiring & Installation 5
Trouble Shooting 12
LW2.240
Inputs & Controls 6
Speaker Connections 2 Channel Stereo 7
Speaker Connections Bridged Mode 1 Channel Mono 7
LW4.480
Inputs & Controls 8
Speaker Connections 4 Channel Stereo 9
Speaker Connections Bridged Mode 2 Channel Stereo 9
LW5.830
Inputs & Controls 10
Speaker Connections 4 Channel Stereo + Subwoofer 11
INHALT
Technische Daten 14
Elektrische Anschlüsse & Installationshinweise 15
Fehlerbehebung 22
LW2.240
Anschlüsse und Bedienelemente 16
Lautsprecher Anschlüsse 2 Kanal Stereo 17
Lautsprecher Anschlüsse 1 Kanal Mono gebrückt 17
LW4.480
Anschlüsse und Bedienelemente 18
Lautsprecher Anschlüsse 4 Kanal Stereo 19
Lautsprecher Anschlüsse 2 Kanal Stereo gebrückt 19
LW5.830
Anschlüsse und Bedienelemente 20
Lautsprecher Anschlüsse 4 Kanal Stereo + Subwoofer 21
BEDIENUNGSANLEITUNG DEUTSCH

OWNER’S MANUAL ENGLISH
4
SPECIFICATIONS
Frequency response ±1dB 10Hz – 30kHz
Signal to noise ratio >92dB
Input Voltage Range 11 - 16 Volts DC
High Pass Filter 50 Hz - 650 Hz
Low Pass Filter 50 Hz - 650 Hz
Low Pass Filter @ CH 5 (only LW5.830) 50 Hz - 250 Hz
Phase Shift @ CH 5 (only LW5.830) 0 – 180°
High Impedance RCA/Line
Level Input Impedance 47 kOhms
A High/Low Selector switch is also provided for the Bandpass-Mode (BP), allowing
you to choose either the low range (LOW 50 Hz - 650 Hz) or the high range
(HIGH 500 Hz - 6.5 kHz).
LW2.240
Output Power:
4 ohms 2 x 60 watts
2 ohms 2 x 120 watts
4 ohms bridged 1 x 240 watts
Recommended fuse size 1 x 30A
Dimensions W x H x L 200 x 55 x 200/240 mm
LW4.480
Output Power:
4 ohms 4 x 60 watts
2 ohms 4 x 120 watts
4 ohms bridged 1 x 480 watts
Recommended fuse size 2 x 30A
Dimensions W x H x L 200 x 55 x 300/340 mm
LW5.830
Output Power:
4 ohms 4 x 70 + 1 x 180 watts
2 ohms 4 x 120 + 1 x 360 watts
4 ohms bridged 1 x 480 watts
Recommended fuse size 3 x 30A
Dimensions W x H x L mm 200 x 55 x 450/490 mm

Positive
Battery
Terminal
Fuse must be
installed within
18" of battery
Drill a hole in the
firewall and use
a rubber grommet
to keep wire
from shortings
Run the cables under
the carpet near the
side of the vehicle.
Be careful not to drill
or screw into the
wires when you
replace the trim.
Ground wire to solid
metal of rear chassis
Avoid sharp edges that
could chafe through the
insulation
Run signal cables
(RCAs) and remote
turn-on lead
down the opposite
side of the vehicle
of the power
wire to avoid
radiated noise
Factory Ground wire may
need to be replaced if it is
small, frayed, or broken
OWNER’S MANUAL ENGLISH
5
Before beginning, disconnect the negative (-) terminal of the battery prior to
working on the positive (+) terminal to prevent a short to ground. This is impor-
tant to avoid serious damage to your car audio system and your car electrics.
Reconnect the negative terminal only after all connections have been made.
WIRING & INSTALLATION

OWNER’S MANUAL ENGLISH
6

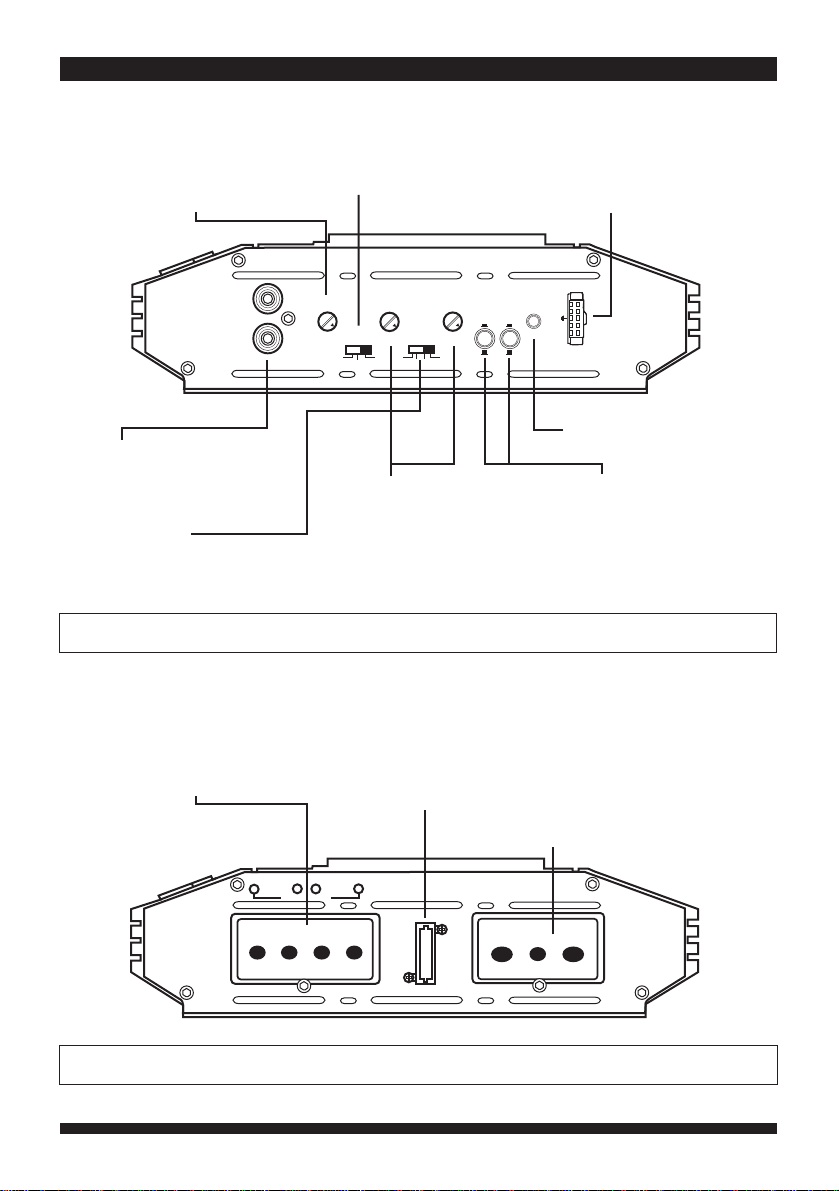

INPUTS & CONTROLSLW2.240
L
R
GAIN LPF HPF
BASS
BOOST
MIN MAX
HI INPUT
50Hz - 650Hz50Hz - 650Hz
LPFFULLHPF BPF
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
- +
- +
PWR/PRT
12dB 6dB 0dB
.. .. ..
+
+- -
BRIDGED +12V REM GND
Power Terminal:
Connect heavy (8 gauge / 10 sqmm)
stranded wire to the 12 volt and
grounded source. Connect the
ground to the chassis near the amp
Connenct Remote Turn On wire
from source unit with the REM input
RCA Input L / R:
Input from source unit
via Cinch/RCA output
High Input L / R:
High Level Input from source
unit via speaker output
Low Pass Filter (LPF):
Frequency adjustment
50 Hz to 650 Hz
High Pass Filter (HPF):
Frequency adjustment
50 Hz to 650 Hz
Bass Boost:
Switch 0 /+6 /+12dB
Gain Control:
Used to adjust gain
to match source unit
Crossover-Switch:
Low Pass Filter /
Full Range Mode /
High Pass Filter /
Band Pass Filter
Power LED:
Green: power on
Red: protection mode
Frequency Range (HIGH/LOW)
for Bandpass-Mode (BP):
Switch frequency from
50 Hz to 650 Hz (LOW) or from
500 Hz to 6.5 kHz (HIGH)
on Channel L/R
Speaker Output:
Left and right speaker
connections. Use Left Positive (+)
and Right Negative (-) for
bridged output
Fuse:
Never replace
with a fuse greater
than specified
Please never use the RCA/Cinch Inputs and the High Level Inputs at the same time.
Otherwise your amplifier will get damaged.
CAUTION:
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:

OWNER’S MANUAL ENGLISH
7

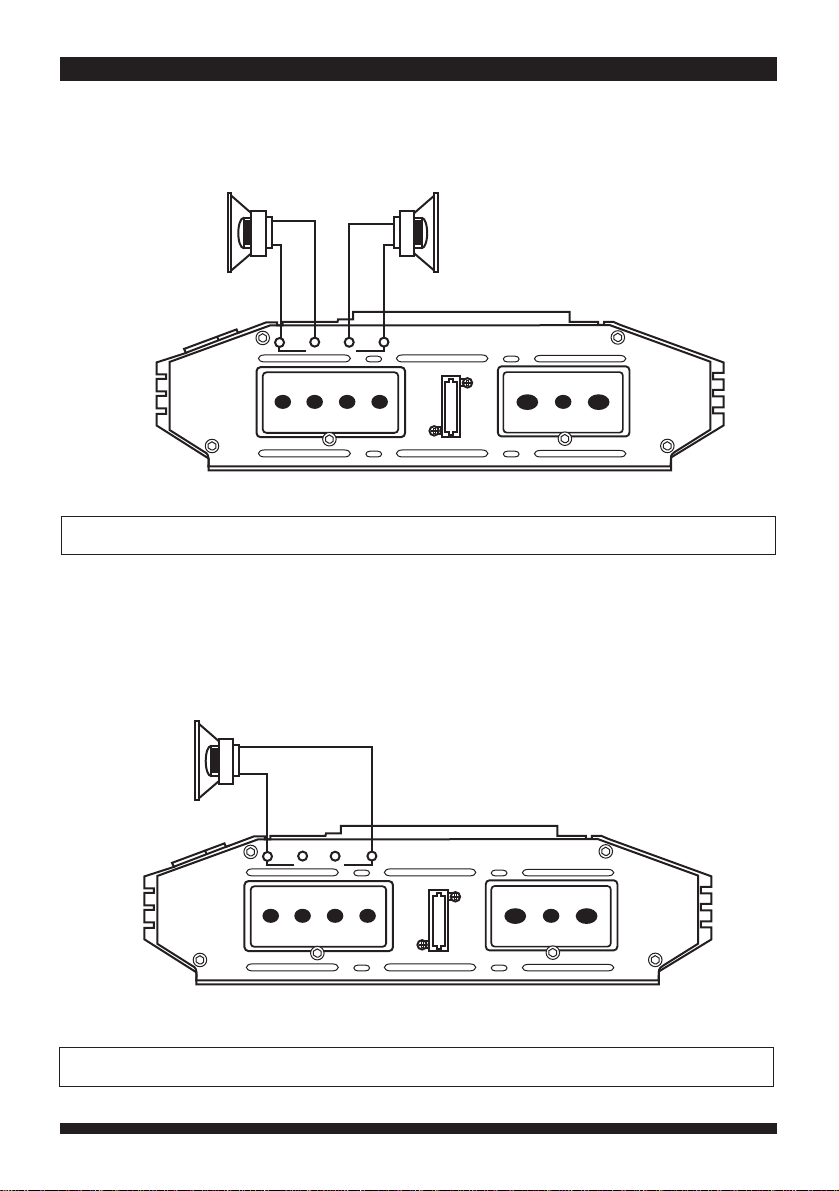

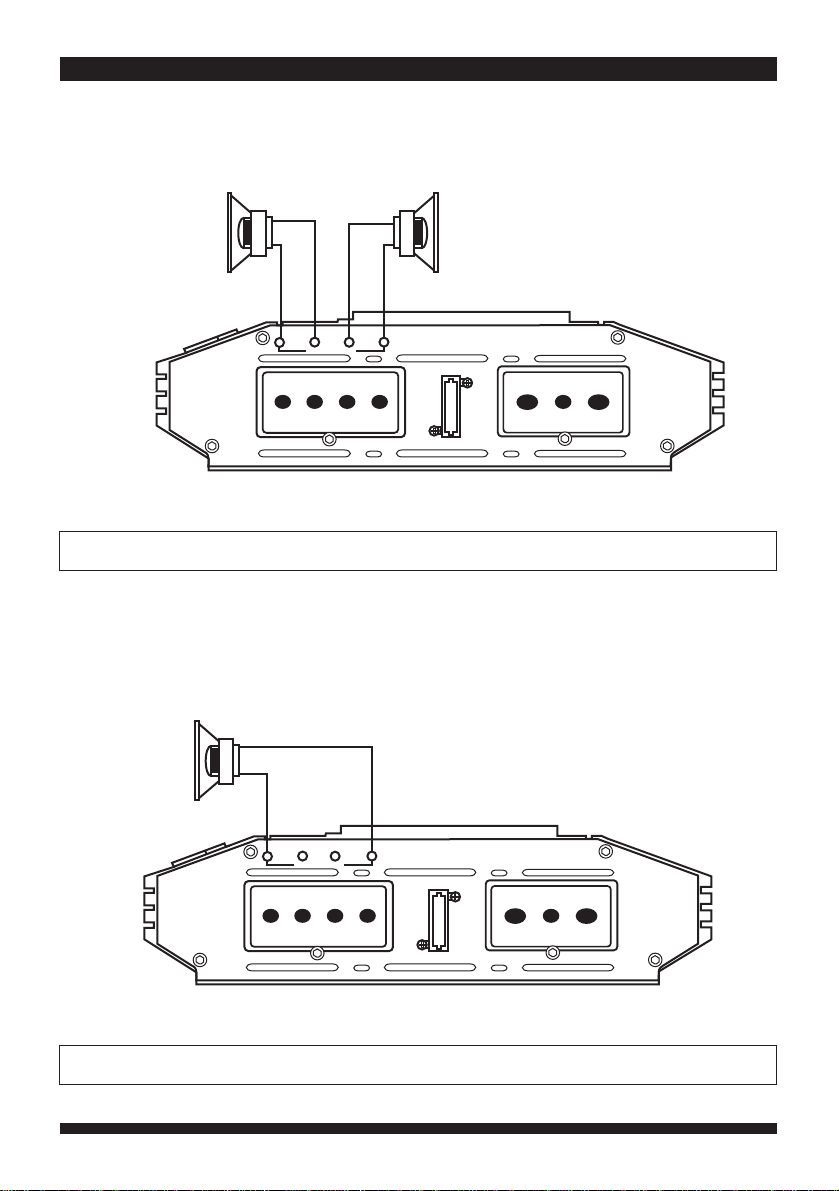

SPEAKER CONNECTIONS
2 CHANNEL STEREO
LW2.240
+
+- -
BRIDGED +12V REM GND
+ -
+ -
BRIDGED MODE
1 CHANNEL MONO
+-
BRIDGED +12V REM GND
+
-
LW2.240
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:

OWNER’S MANUAL ENGLISH

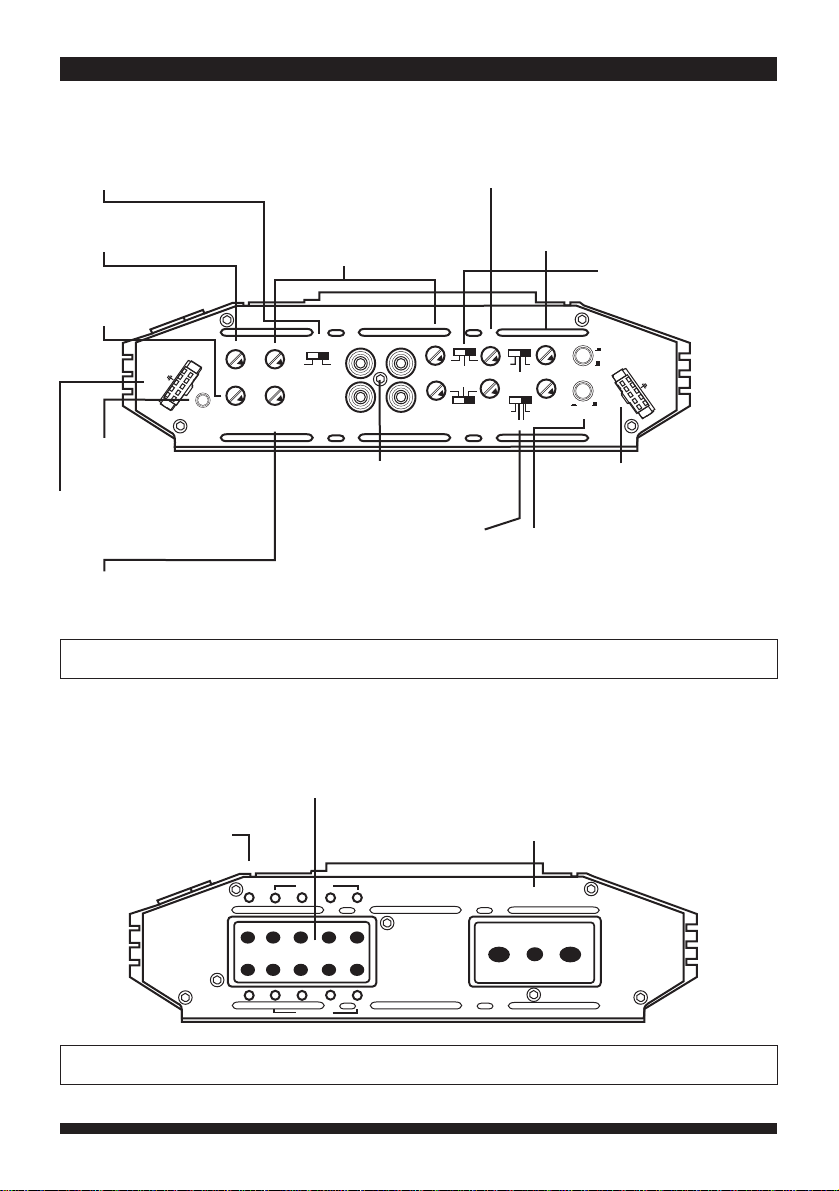

8
LW4.480
BRIDGED
+12V REM GND
+
+- -
BRIDGED
+
+- - FUSES
INPUTS & CONTROLS
Power Terminal:
Connect heavy (8 gauge / 10 sqmm)
stranded wire to the 12 volt and
grounded source. Connect the
ground to the chassis near the amp
Connenct Remote Turn On wire
from source unit with the REM input
Speaker Output:
Left and right speaker
connections. Use Left Positive(+)
and Right Negative (-) for
bridged output
Fuses:
Never replace
with a fuse greater
than specified
RCA Input CH 1/2:
Input from source unit
via Cinch/RCA output
High Inputs CH 1/2 & 3/4:
High Level Input from source
unit via speaker output
Low Pass Filter (LPF) CH 1/2 & 3/4:
Frequency adjustment
50 Hz to 650 Hz
High Pass Filter (HPF) CH 1/2 & 3/4:
Frequency adjustment
50 Hz to 650 Hz
Bass Boost CH 1/2 & 3/4:
Switch 0 /+6 /+12dB
Gain Control CH 1/2 & 3/4:
Used to adjust gain
to match source unit
Crossover-Switch
CH 1/2 & 3/4:
Low Pass Filter /
Full Range Mode /
High Pass Filter /
Band Pass Filter (only CH 3/4)
Power LED:
Green: power on
Red: protection mode
RCA Input CH 3/4:
Input from source unit
via Cinch/RCA output
CH1
CH2
BASS BOOST
MIN MAX
HI INPUT
50Hz - 650Hz 50Hz - 650Hz
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
PWR/PRT
12dB 6dB 0dB
- + - +
HI INPUT
CH3
CH4
GAIN
.. LPF .. HPF.. .. .. ..
MIN MAX
HPF LPF GAIN
50Hz - 650Hz
HPF BPF
FULL LPF
12dB
6dB
0dB
BASS BOOST
- + - +
HPF FULL LPF
CH1
CH2
BASS BOOST
MIN MAX
HI INPUT
50Hz - 650Hz 50Hz - 650Hz
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
PWR/PRT
12dB 6dB 0dB
- + - +
HI INPUT
CH3
CH4
GAIN
.. LPF .. HPF.. .. .. ..
MIN MAX
HPF LPF GAIN
50Hz - 650Hz
HPF BPF
FULL LPF
12dB
6dB
0dB
BASS BOOST
- + - +
HPF FULL LPF
50Hz - 650Hz
Frequency Range (HIGH/LOW)
for Bandpass-Mode (BP):
Switch frequency from
50 Hz to 650 Hz (LOW) or from
500 Hz to 6.5 kHz (HIGH) on CH 3/4
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
Please never use the RCA/Cinch Inputs and the High Level Inputs at the same time.
Otherwise your amplifier will get damaged.
CAUTION:

OWNER’S MANUAL ENGLISH
9
SPEAKER CONNECTIONS
4 CHANNEL STEREO
LW4.480
BRIDGED
+12V REM GND
+
+- -
BRIDGED
+
+- - FUSES
+ -
+ -
+ -
+ -
BRIDGED MODE
2 CHANNEL STEREO
BRIDGED
+12V REM GND
+-
BRIDGED
+-FUSES
+ -
+ -
+
-
+
-
LW4.480
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:

OWNER’S MANUAL ENGLISH
10
LW5.830
+12V REM GND
-
BRIDGED -
+
-
+
BRIDGED
-+-+
SUB
+
SUB
.. .. .. ..
..
..
-
+
-
+
-
+
-
+
HI INPUT
HI INPUT
MIN MAX
GAIN LPF HPF
MIN MAX 50Hz - 650Hz 50Hz - 650Hz
50Hz - 650Hz 50Hz - 650Hz
LOW 50Hz-650Hz
HIGH 500Hz - 6.5KHz
LOW
50Hz-
650Hz
HIGH
500Hz -
6.5KHz
12dB
6dB
0dB
.. MIN MAX
..
50Hz - 250Hz
..
..
0dB 18dB
0° 180° GAIN LPF HPF
LPF
HPF
BPF
FULL
CH3/CH4
CH1/CH2
LPF HPF
FULL
12dB
6dB
0dB
PWR/PRT
SUB PHASE CH3 CH1
CH4 CH2
SUB
ON OFF
Power Terminal:
Connect heavy (2 gauge / 35 sqmm)
stranded wire to the 12 volt and
grounded source. Connect the
ground to the chassis near the amp
Connenct Remote Turn On wire
from source unit with the REM input
Speaker Output:
Left and right speaker connections.
Use Left Positive (+) and Right
Negative (-) for bridged output
Subwoofer Output (CH 5):
Use SUB only for a
subwoofer operation
High Inputs CH 1/2:
High Level Input from source
unit via speaker output
INPUTS & CONTROLS
RCA Input CH 1/2 & CH 3/4:
Input from source unit
via Cinch/RCA output
Crossover-Switch CH 1/2 & 3/4:
Low Pass Filter /
Full Range Mode /
High Pass Filter /
Band Pass Filter (only CH 3/4)
High Inputs CH 3/4:
High Level Input from source
unit via speaker output
Low Pass Filter (LPF) CH 1/2 & 3/4:
Frequency adjustment 50 Hz to 650 Hz
High Pass Filter (HPF) CH 1/2 & 3/4:
Frequency adjustment
50 Hz to 650 Hz
Gain Control:
Used to adjust gain
to match source unit Bass Boost CH 1/2 & 3/4:
Switch 0 /+6 /+12dB
Bass Boost CH 5:
Adjust Bass Boost 0 – 18dB
Subwoofer Switch (SUB on/off):
Activates CH 5 for subwoofer mode
Phase Shift:
Adjust the acoustic Phase
Shift from 0 – 180°
Low Pass Filter (LPF):
Freq. adjustment
50 to 250 Hz
Power LED:
Green: power on
Red: protection mode
Frequency Range (HIGH/LOW)
for Bandpass-Mode (BP):
Switch frequency from
50 Hz to 650 Hz (LOW) or from
500 Hz to 6.5 kHz (HIGH) on CH 3/4
Fuses (located inside):
Never replace with a fuse
greater than specified
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:
Please never use the RCA/Cinch Inputs and the High Level Inputs at the same time.
Otherwise your amplifier will get damaged.
CAUTION:

OWNER’S MANUAL ENGLISH
11
When utilzing the 5 Channel Mode,
you can use an specified inductor
(blocking-coil) in series with the
5th Channel (sub) to optimize your
sound. In order to prevent impedance
overload Frequency Distortion issues.

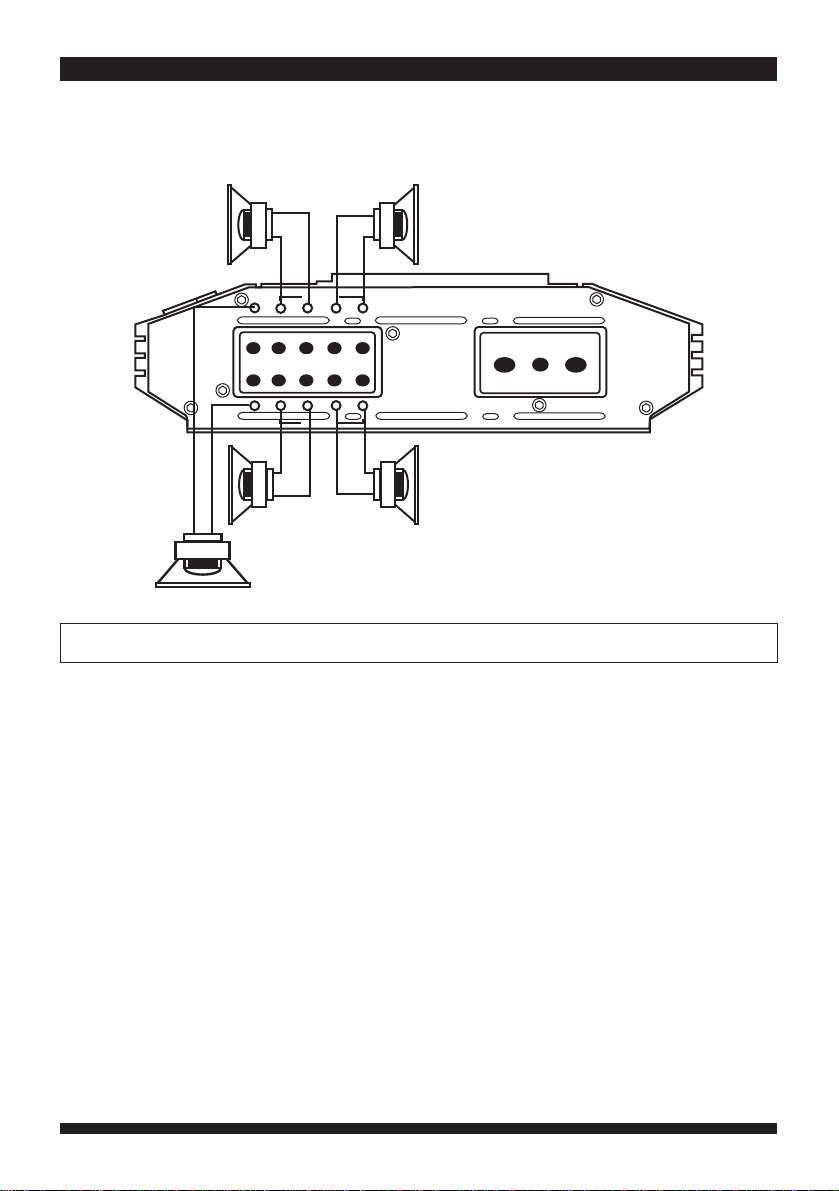

SPEAKER CONNECTIONS
4 CHANNEL STEREO+ SUBWOOFER
LW5.830
+12V REM GND
-
BRIDGED -
+
-
+
BRIDGED
-+-+
SUB
+
SUB
+ -
+ -
+ -
+ -
+ -
Please observe speaker channel and polarity as printed by the speaker terminal block.
Incorrect phasing of the speakers results in total loss of bass response.
CAUTION:

12
SYMPTOMS CHECK REMEDY
NO SOUND Is the power Check all fuses to amplifier.
LED illuminated? Be sure Turn-on lead is connected
(NO) check signal leads.
Check gain control.
Check Tuner/Deck volume level.
Clean contacts on fuse holders.
Is the Diagnostic Check for speaker short or
LED illuminated? (YES) amplifier overheating.
AMP NOT No power to power wire Repair power wire or connections.
SWITCHING ON
No power to remote Check connections to radio.
wire with receiver on
Burnt or broken fuse Replace fuse
NO SOUND Check Speaker Leads Inspect for short circuit or an
IN ONE CHANNEL open connection.
Check Audio Leads Reverse Left and Right RCA inputs
to determine if the problem is
occurring before the amp.
AMP TURNING Check Speaker load Be sure proper speaker load
OFF impedance impedance recommendations
are observed.
PROTECTION Shut down Turn radio down
LAMP ON wait for Amp to cool down
Speaker wires shorted Separate speaker wires and insulate
TROUBLE SHOOTING
OWNER’S MANUAL ENGLISH

BEDIENUNGSANLEITUNG DEUTSCH
13
Bedienungsanleitung
Installationshinweise
DEUTSCH

BEDIENUNGSANLEITUNG DEUTSCH
14
TECHNISCHE DATEN
Frequenzgang ±1dB 10Hz – 30kHz
Bertriebsspannung 11 - 16 Volts DC
High Pass Filter 50 Hz - 650 Hz
Low Pass Filter 50 Hz - 650 Hz
Low Pass Filter @ CH 5 (nur LW5.830) 50 Hz - 250 Hz
Phase Shift @ CH 5 (nur LW5.830) 0 – 180°
Eingangsimpedanz RCA/Cinch 47 kOhms
Ein High/Low Wahlschalter für den Bandpass-Betrieb (BP) ist ebenfalls integriert.
Dieser ermöglicht zwischen dem tieffrequenten Bereich (LOW 50 Hz - 650 Hz)
oder dem hochfrequenten Bereich (HIGH 500 Hz - 6.5 KHz) zu wählen.
LW2.240
Auskangsleistung:
4 ohm 2 x 60 watt
2 ohm 2 x 120 watt
4 ohm gebrückt 1 x 240 watt
empfohlene Sicherung 1 x 30A
Abmessungen B x H x L 200 x 55 x 200/240 mm
LW4.480
Auskangsleistung:
4 ohm 4 x 60 watt
2 ohm 4 x 120 watt
4 ohm gebrückt 1 x 480 watt
empfohlene Sicherung 2 x 30A
Abmessungen B x H x L 200 x 55 x 300/340 mm
LW5.830
Auskangsleistung:
4 ohm 4 x 70 + 1 x 180 watt
2 ohm 4 x 120 + 1 x 360 watt
4 ohm gebrückt 1 x 480 watt
empfohlene Sicherung 3 x 30A
Abmessungen B x H x L 200 x 55 x 450/490 mm

Verbinden Sie das
Kabel mit der
Fahrzeugkarosserie
Verlegen Sie das
Pluskabel unter
dem Teppich. Achten
Sie beim Ver-
schrauben der
Teppichleiste darauf,
das Sie das Kabel
nicht beschädigen.
Achten Sie bei
dem Verlegen
der Kabel darauf,
dass Sie diese nicht
über scharfkantige
Blechkanten führen,
damit die Isolation der
Kabel nicht beschädigt wird.
Batterieanschluss
+12V
Kabelsicherung
mit Abstand
max. 30cm von
Batterie installieren. Kabeldurch-
bruch durch
die Spritzwand mit
Gummitülle schützen.
Kurzschlussgefahr!
Verlegen Sie
die Cinch-Kabel
und Remoteleitung
auf dergegenüber-
liegenden Fahrzeug-
seite um Störgeräusche
zu vermeiden
Falls das Kabel zu klein oder
beschädigt ist, müssen Sie es
gegen ein geeignetes
Kabel ersetzen.
BEDIENUNGSANLEITUNG DEUTSCH
15
ELEKTRISCHE ANSCHLÜSSE & INSTALLATIONSHINWEISE
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen
Teile wie z.B. Kabel, Tank oder ähnliche Teile beschädigt werden. Vergewissern Sie
sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren
Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation. Bevor
Sie mit der Installation des Verstärkers beginnen, entfernen Sie bitte den Minuspol der
Batterie um Kurzschlüsse bei der Installation zu vermeiden. Schließen Sie das Minuskabel
erst wieder an die Batterie an, nachdem Sie die Installation abgeschlossen haben.

BEDIENUNGSANLEITUNG DEUTSCH
16
ANSCHLÜSSE & BEDIENELEMENTELW2.240
L
R
GAIN LPF HPF
BASS
BOOST
MIN MAX
HI INPUT
50Hz - 650Hz50Hz - 650Hz
LPFFULLHPF BPF
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
- +
- +
PWR/PRT
12dB 6dB 0dB
.. .. ..
+
+- -
BRIDGED +12V REM GND
Stromanschlüsse:
Benutzen Sie nur starke (min. 10 qmm)
Kabel für den 12 Volt und
Masseanschluss. Verbinden Sie Masse
mit dem Chasis des Autos.
Verbinden Sie die Remoteleitung des
Autoradios/Steuergeräts mit REM
Cinch/RCA L / R:
Eingänge für Cinch/RCA Ausgänge
des Autoradios/Steuergeräts
High Input L / R:
Hochpegeleingänge für
LS-Kabel aus der Steuereinheit
Low Pass Filter (LPF):
Frequenzregelung
50 Hz bis 650 Hz
High Pass Filter (HPF):
Frequenzregelung
50 Hz bis 650 Hz
Bass Boost:
Schaltbar 0 /+6 /+12dB
Gain Regler:
Zum Anpassen des Signals
vom Autoradio/Steuergerät
Frequenzweichen-Schalter:
Low Pass Filter /
Full Range Modus /
High Pass Filter /
Band Pass Filter
Power LED:
Grün: Eingeschaltet
Rot: Schutzmodus aktiv
HIGH / LOW Schalter für
Bandpass-Betrieb (BP):
Schaltet den Frequenzbereich auf
Kanal L/R von 50 Hz bis 650 Hz (LOW)
auf 500 Hz bis 6.5 kHz (HIGH) um
Lautsprecher Ausgang:
Linke und rechte LS-Anschlüsse.
Benutzen Sie Links (+)
und Rechts (-) für
gebrückten Anschluss
Sicherung:
Ersetzen Sie niemals
eine Sicherung gegen
eine mit einem höheren
Wert, als die serienmäßig
eingebaute Sicherung
Bitte benutzen Sie niemals die RCA/Cinch-Eingänge zur gleichen Zeit wie die
Hi-Level Eingänge. Andernfalls könnte das Gerät ernsthaft beschädigt werden.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:

BEDIENUNGSANLEITUNG DEUTSCH
17
LAUTSPRECHER ANSCHLÜSSE
2 KANAL STEREO
LW2.240
+
+- -
BRIDGED +12V REM GND
+ -
+ -
GEBRÜCKT
1 KANAL MONO
+-
BRIDGED +12V REM GND
+
-
LW2.240
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:

BEDIENUNGSANLEITUNG DEUTSCH
18
LW4.480
Cinch/RCA CH 1/2:
Eingänge für Cinch/RCA
Ausgänge der
Steuereinheit (Radio)
High Input L / R:
Hochpegeleingänge für LS-
Kabel aus der Steuereinheit
Bass Boost:
Schaltbar 0 /+6 /+12dB
Gain Regler CH 1/2 & 3/4:
Zum Anpassen des Signals
vom Steuereinheit (Radio)
Frequenzweichen-Schalter
CH 1/2 & CH 3/4:
Tief Pass Filter /
Vollbereich Modus /
Hoch Pass Filter /
Band Pass Filter (nur CH 3/4)
HIGH / LOW Schalter für
Bandpass-Betrieb (BP):
Schaltet den Frequenzbereich auf
Kanal 3/4 von 50 Hz bis 650 Hz (LOW) auf
500 Hz bis 6.5 kHz (HIGH) um
Cinch/RCA CH 3/4:
Eingänge für Cinch/RCA
Ausgänge der
Steuereinheit (Radio)
CH1
CH2
BASS BOOST
MIN MAX
HI INPUT
50Hz - 650Hz 50Hz - 650Hz
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
PWR/PRT
12dB 6dB 0dB
- + - +
HI INPUT
CH3
CH4
GAIN
.. LPF .. HPF.. .. .. ..
MIN MAX
HPF LPF GAIN
50Hz - 650Hz
HPF BPF
FULL LPF
12dB
6dB
0dB
BASS BOOST
- + - +
HPF FULL LPF
CH1
CH2
BASS BOOST
MIN MAX
HI INPUT
50Hz - 650Hz 50Hz - 650Hz
50Hz-650Hz
LOW
HIGH
500Hz - 6.5KHz
PWR/PRT
12dB 6dB 0dB
- + - +
HI INPUT
CH3
CH4
GAIN
.. LPF .. HPF.. .. .. ..
MIN MAX
HPF LPF GAIN
50Hz - 650Hz
HPF BPF
FULL LPF
12dB
6dB
0dB
BASS BOOST
- + - +
HPF FULL LPF
50Hz - 650Hz
BRIDGED
+12V REM GND
+
+- -
BRIDGED
+
+- - FUSES
Stromanschlüsse:
Benutzen Sie nur starke (min. 25 qmm)
Kabel für den 12 Volt und
Masseanschluss. Verbinden Sie Masse
mit dem Chasis des Autos.
Verbinden Sie die Remoteleitung des
Autoradios/Steuergeräts mit REM
Lautsprecher Ausgang:
Linke und rechte LS-Anschlüsse.
Benutzen Sie Links (+)
und Rechts (-) für
gebrückten Anschluss
Sicherung:
Ersetzen Sie niemals
eine Sicherung gegen
eine mit einem höheren
Wert, als die serienmäßig
eingebaute Sicherung
ANSCHLÜSSE & BEDIENELEMENTE
Tief Pass Filter CH 1/2 & CH 3/4 (LPF):
Frequenzregelung
50 Hz bis 650 Hz
Hoch Pass Filter CH 1/2 & CH 3/4 (HPF):
Frequenzregelung
50 Hz bis 650 Hz
Power LED:
Grün: Eingeschaltet
Rot: Schutzmodus aktiv
Bitte benutzen Sie niemals die RCA/Cinch-Eingänge zur gleichen Zeit wie die
Hi-Level Eingänge. Andernfalls könnte das Gerät ernsthaft beschädigt werden.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:

BEDIENUNGSANLEITUNG DEUTSCH
19
LAUTSPRECHER ANSCHLÜSSE
4 KANAL STEREO
GEBRÜCKT
2 KANAL STEREO
LW4.480
BRIDGED
+12V REM GND
+
+- -
BRIDGED
+
+- - FUSES
+ -
+ -
+ -
+ -
BRIDGED
+12V REM GND
+-
BRIDGED
+-FUSES
+ -
+ -
+
-
+
-
LW4.480
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:

BEDIENUNGSANLEITUNG DEUTSCH
20
ANSCHLÜSSE & BEDIENELEMENTELW5.830
.. .. .. ..
..
..
-
+
-
+
-
+
-
+
HI INPUT
HI INPUT
MIN MAX
GAIN LPF HPF
MIN MAX 50Hz - 650Hz 50Hz - 650Hz
50Hz - 650Hz 50Hz - 650Hz
LOW 50Hz-650Hz
HIGH 500Hz - 6.5KHz
LOW
50Hz-
650Hz
HIGH
500Hz -
6.5KHz
12dB
6dB
0dB
.. MIN MAX
..
50Hz - 250Hz
..
..
0dB 18dB
0° 180° GAIN LPF HPF
LPF
HPF
BPF
FULL
CH3/CH4
CH1/CH2
LPF HPF
FULL
12dB
6dB
0dB
PWR/PRT
SUB PHASE CH3 CH1
CH4 CH2
SUB
ON OFF
High Input CH 1/2:
Hochpegeleingänge für LS-
Kabel aus der Steuereinheit
Cinch/RCA CH 1/2 & CH 3/4:
Eingänge für Cinch/RCA Aus-
gänge der Steuereinheit (Radio)
Frequenzweichen-Schalter:
CH 1/2 & CH 3/4
Tief Pass Filter /
Vollbereich Modus /
Hoch Pass Filter /
Band Pass Filter (nur CH 3/4)
High Input CH 3/4:
Hochpegeleingänge für LS-
Kabel aus der Steuereinheit
Tief Pass Filter CH 1/2 & CH 3/4 (LPF):
Frequenzregelung 50 Hz bis 650 Hz
Hoch Pass Filter CH 1/2 & CH 3/4 (HPF):
Frequenzregelung
50 Hz bis 650 Hz
Gain Regler:
Zum Anpassen des Signals
vom Steuereinheit (Radio) Bass Boost:
Schaltbar 0 /+6 /+12dB
HIGH / LOW Schalter für
Bandpass-Betrieb (BP):
Schaltet den Frequenzbereich auf
Kanal 3/4 von 50 Hz bis 650 Hz (LOW)
auf 500 Hz bis 6.5 kHz (HIGH) um
Bass Boost:
Einstellbar 0 – 18dB
Subwoofer Schalter (SUB on/off):
Schaltet CH 5 aktiv bei Subwoofer-Betrieb
Phase Shift:
Akustische Phasen-Drehung
von 0 – 180°
Tief Pass Filter (LPF):
Freqeuenzregelung
50 bis 250 Hz
Power LED:
Grün: Eingeschaltet
Rot: Schutzmodus aktiv
+12V REM GND
-
BRIDGED -
+
-
+
BRIDGED
-+-+
SUB
+
SUB
Stromanschlüsse:
Benutzen Sie nur starke (min. 35 qmm)
Kabel für den 12 Volt und
Masseanschluss. Verbinden Sie Masse
mit dem Chasis des Autos.
Verbinden Sie die Remoteleitung des
Autoradios/Steuergeräts mit REM
Lautsprecher Ausgang:
Linke und rechte LS-Anschlüsse.
Benutzen Sie Links (+)
und Rechts (-) für
gebrückten Anschluss
SUB (CH 5): Benutzen Sie
diesen Ausgang nur für
Subwoofer
Sicherung (Innenliegend):
Ersetzen Sie niemals
eine Sicherung gegen
eine mit einem höheren
Wert, als die serienmäßig
eingebaute Sicherung
Bitte benutzen Sie niemals die RCA/Cinch-Eingänge zur gleichen Zeit wie die
Hi-Level Eingänge. Andernfalls könnte das Gerät ernsthaft beschädigt werden.
ACHTUNG:
Bitte vergewissern Sie sich, dass die Polarität der Anschlüsse laut den Beschriftungen
übereinstimmt. Fehlerhafter Anschluss verursacht den Verlust des Bass-Signals.
ACHTUNG:
