Sparta Fold-E User manual










HANDLEIDING

Fold-E
04/2011
1
Fold-E
Gebruiksaanwijzing
In deze gebruikershandleiding vindt u alle informatie over de juiste omgang met
uw E-bike. Wij raden u daarom aan om deze handleiding zorgvuldig door te
lezen. Mocht u na het lezen van de handleiding nog vragen hebben, neem dan
contact op met uw E-bike dealer.
1. Opvouwen 2
2. Trapbekrachtiging 2
3. Laden 3
4. Batterijpakket uitnemen 4
5. Technische gegevens 4
6. Garantie en wettelijke eisen 5

Fold-E
04/2011
2

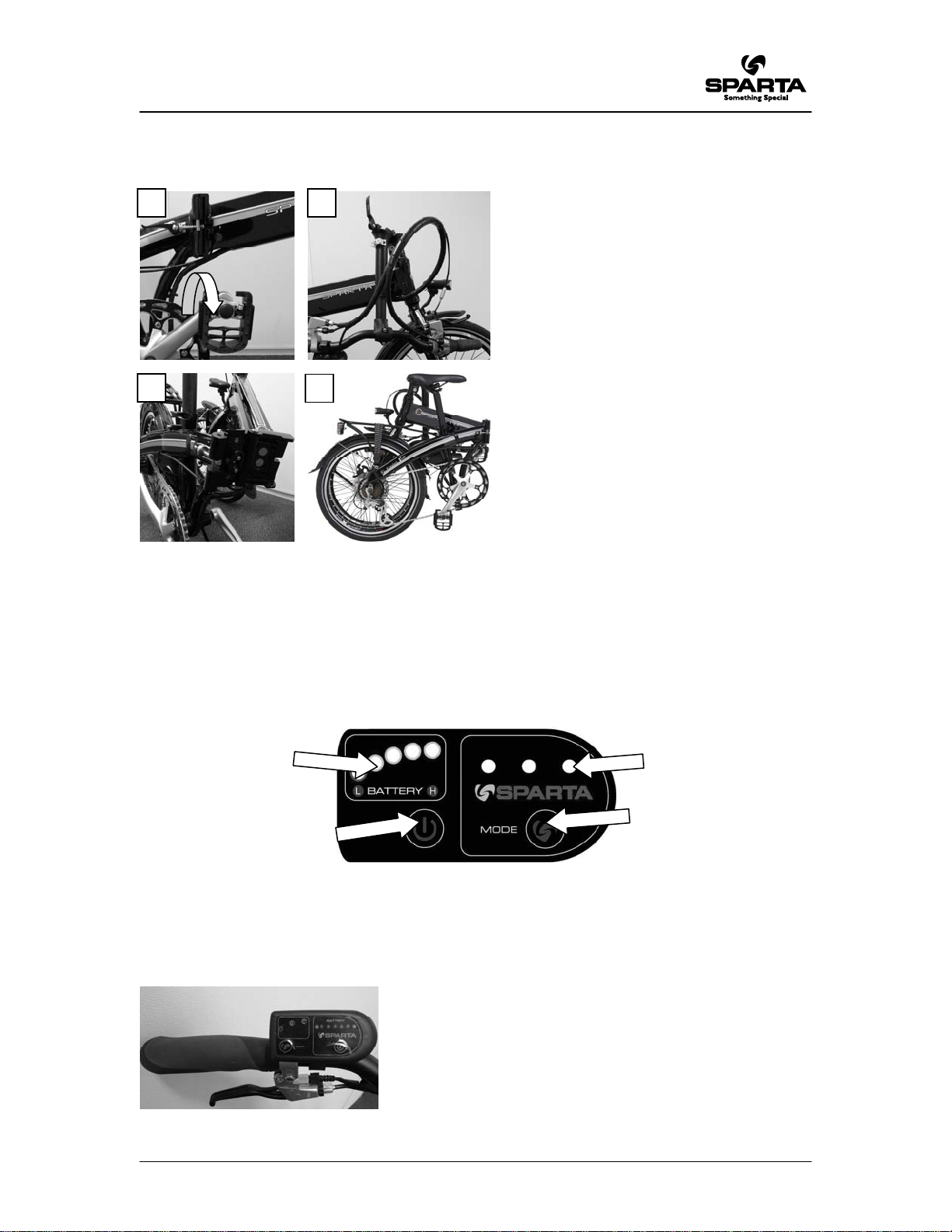

1. Opvouwen
2. Trapbekrachtiging
De trapbekrachtiging werkt uitsluitend wanneer de pedalen ronddraaien en geeft ondersteuning
tot 25 km/uur.
Bedieningsunit
Handremmen
De handremmen zijn voorzien van een veiligheidsfunctie. Wanneer de handremmen gebruikt
worden, schakelt de trapbekrachtiging automatisch uit.
1. Pedalen omklappen
2. Snelspanner bij stuurpen losmaken
en stuur omklappen
3. Snelspanner bij frame losmaken en
frame omklappen
4. Zadel naar beneden brengen
Indicatie vullingsgraad
batterijpakket
Trapbekrachtiging aan / uit
Trapbekrachtigingsniveau
instellen
3
1
2
4
Indicatie
trapbekrachtigingsniveau

Fold-E
04/2011
3
3. Laden
Het batterijpakket kan zowel in de fiets als
daarbuiten worden opgeladen. Voor het
verwijderen van het batterijpakket uit het frame,
zie H4.
Sluit de lader aan op het laadpunt (A). Het
laadproces start automatisch wanneer de lader
aangesloten is. Een volledige laadbeurt duurt
twee tot drie uur.
Laadadvies
•Laad voor het eerste gebruik van de fiets het batterijpakket één keer helemaal op totdat alle
LED’s op de bedieningsunit branden.
•Laad het batterijpakket na iedere rit op. Het batterijpakket hoeft niet helemaal leeg te zijn
voor het opladen. Het batterijpakket blijft in goede conditie, wanneer u de fiets na ieder
gebruik (ongeacht de afstand) weer oplaadt. Wanneer het batterijpakket volledig geladen is,
stopt het laden automatisch.
•Verwijder de lader wanneer het batterijpakket volledig geladen is.
•Een batterijpakket dat leeg is en niet wordt opgeladen, kan defect raken.
•In geval van langdurige stalling: laad het batterijpakket volledig op en koppel de lader los van
het batterijpakket. Laad het batterijpakket minimaal twee uur per twee maanden op.
•Zorg ervoor dat het laden van het batterijpakket binnen de temperatuursgrenzen plaatsvindt
(tussen 0 ºC en 40 ºC). Dit verlengt de levensduur en verhoogt de prestaties van het
batterijpakket
Tabel: Temperatuursgrenzen batterijpakket
Opslag - 20 ºC – 60 ºC
Gebruik 0 ºC – 40 ºC
Laden 0 ºC – 40 ºC
Waarschuwingen
Lees de onderstaande waarschuwingen goed door. Sparta is niet verantwoordelijk voor ongelukken of
storingen veroorzaakt door oneigenlijk gebruik van (delen van) de E-bike.
•Laad het batterijpakket altijd op met de bij de fiets geleverde lader. Gebruik geen andere lader.
•Zorg dat er geen kortsluiting plaatsvindt bij het aansluiten van het batterijpakket.
•Stel het batterijpakket niet bloot aan vuur of hitte. Leg het batterijpakket nooit in vuur.
•Laat het batterijpakket niet vallen en beschadig het niet.
•Dompel het batterijpakket niet in water of in een andere vloeistof.
•Houd het batterijpakket uit de buurt van kinderen.
•Maak het batterijpakket niet open.
•Stop geen vloeistoffen of metaal in de lader.
•Sluit de lader niet aan met natte handen.
•Raak de lader niet aan in geval van bliksem.
•Gebruik de lader niet in een zeer vochtige omgeving.
•Gebruik de lader niet voor andere doeleinden.
•Zorg voor een goede ventilatie tijdens het opladen.
•Sluit de lader niet aan op de netspanning als de lader niet gebruikt wordt.
•Laadt het batterijpakket niet op in de volle zon.
•Open of beschadig de motor nooit.
A
A

Fold-E
04/2011
4
4. Batterijpakket uitnemen
5. Technische gegevens
De E-bike is een EPAC (Electrically Power Assisted Cycle)
overeenkomstig met EN15194.
Conformiteit
Hierbij verklaart de fabrikant van uw E-bike dat het product voldoet aan alle eisen en andere
relevante bepalingen van de richtlijnen 2004/108/EC en 2002/24/EC. De conformiteitsverklaring
kunt u opvragen bij de fabrikant.
Gewicht incl batterijpakket 18.7 kg
Gewicht excl batterijpakket 17 kg
Batterijpakket Li-Polymeer, 24 V, 162 Wh
Laadtijd 2 tot 3 uur
Maximum vermogen 250 W
Maximale snelheid geleverd door trapbekrachtiging 25 km/uur
Verlichting Batterijverlichting
Banden 20 inch
Versnelling Shimano Altus 7 versnellingen
Remmen Voor: V-brake; Achter: schijfrem
1. Snelspanner bij frame openmaken en frame dubbelklappen
2. Batterijpakket ontgrendelen en tegelijkertijd…
3. Batterijpakket licht indrukken
4. Batterijpakket springt eruit door veer. Neem het batterijpakket uit.
1
2
3
4

Fold-E
04/2011
5
6. Garantie en wettelijke eisen
De volgende garantiebepalingen vullen uw geldende wettelijke rechten aan.
De leverancier van uw batterijpakket geeft een garantie op eventuele materiaal- en
constructiefouten aan uw batterijpakket als aan volgende voorwaarden voldaan is:
U kunt enkel aanspraak maken op de garantie als u een garantie- of aankoopbewijs kunt
overleggen. De garantieperiode begint op de dag van aankoop.
Sparta is niet verantwoordelijk voor ongelukken of storingen die veroorzaakt zijn door oneigenlijk
gebruik van (onderdelen van) de E-bike.
Garantieperiode E-bike
Onderdeel Duur
Frame 10 jaar
Aandrijfsysteem 2 jaar
Batterijpakket 2 jaar
Bedieningsunit 2 jaar
Overige onderdelen 1 jaar
•Het maximale toegestane gewicht van berijder, bagage en E-bike samen bedraagt 120 kg
•Het gebruik van aanhangers en kinderzitjes is niet toegestaan
•Normale slijtage valt niet onder de garantie.
•Spuit de fiets niet schoon met een hogedrukspuit. Een krachtige waterstraal kan de
elektronica beschadigen. De garantie vervalt dan.
Wettelijke eisen
Volgens de Europese wetgeving is het beschreven voertuig een fiets, omdat de fiets voldoet aan
de volgende regels:
•De ondersteuning alleen actief als de gebruiker zelf trapt.
•De ondersteuning is actief tot maximaal 25 km/uur.
•Het geleverde vermogen is maximaal 250 Watt.
Milieu
Conform de milieuregeling voor de inname en verwerking van batterijen en accu’s van het
ministerie van VROM adviseren wij bij een defect aan het batterijpakket deze altijd in te leveren
bij uw dealer. Deze is verplicht het batterijpakket in te nemen en draagt zorg voor de verdere
verwerking door de producent.
Periodiek onderhoud
Een zorgvuldige montage van de E-bike is van groot belang voor uw veiligheid. Om uw veiligheid
te garanderen en om in aanmerking te komen voor garantieaanvragen, dient de E-bike uitsluitend
rijklaar gemaakt te worden door een erkende E-bike dealer. Uw E-bike heeft bovendien
regelmatig een periodieke onderhoudsbeurt nodig. Uw dealer kan u exact adviseren en
informeren over het optimale gebruik van uw fiets. Mocht u vragen of problemen hebben met uw
E-bike, neem dan contact op met uw dealer.

Fold-E
04/2011
6
Fold-E
Instructions for use
This user manual provides you with all the necessary information on how to
handle your E-bike correctly. Please read it through carefully. If you still have any
questions after reading the manual, please contact your E-bike dealer.
1. Folding 7
2. Pedal assistance 7
3. Charging 8
4. Removing battery pack 9
5. Technical data 9
6. Warranty and legal requirements 10

Fold-E
04/2011
7

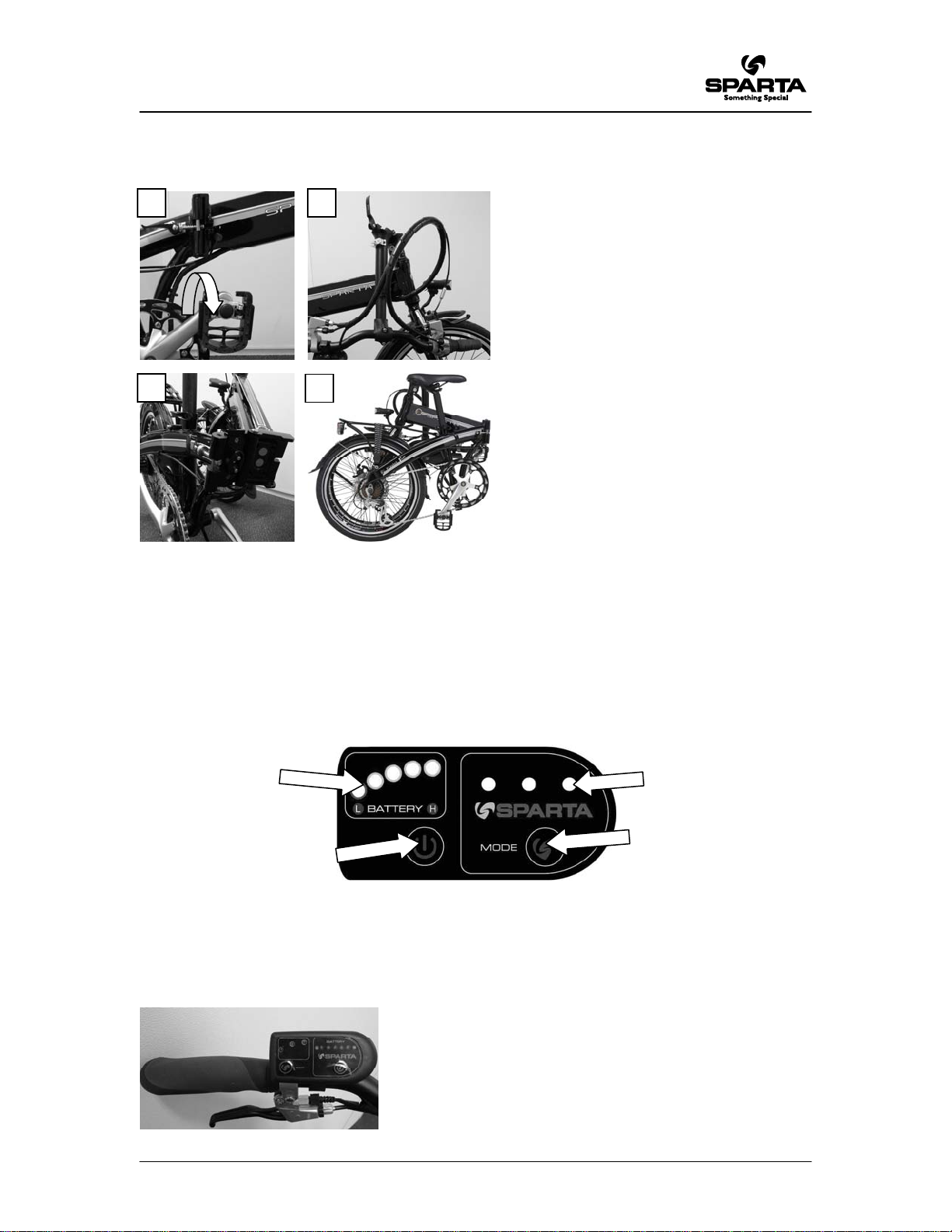

1. Folding
2. Pedal assistance
The pedal assistance only operates when the pedals are revolving and up to a speed of 25
km/hour.
Control unit
Hand brakes
The hand brakes are equipped with a safety device. When the hand brakes are applied, the pedal
assistance is turned off automatically.
Indicator for charge level of
battery pack
Pedal assistance on/off
Set pedal assistance
level
3
1
2
4
Indicator for
pedal assistance level
1. Fold in pedals
2. Loosen quick-release spanner on
handlebar pillar and fold handlebar
3. Loosen quick-release spanner on
frame and fold frame
4. Lower the saddle

Fold-E
04/2011
8

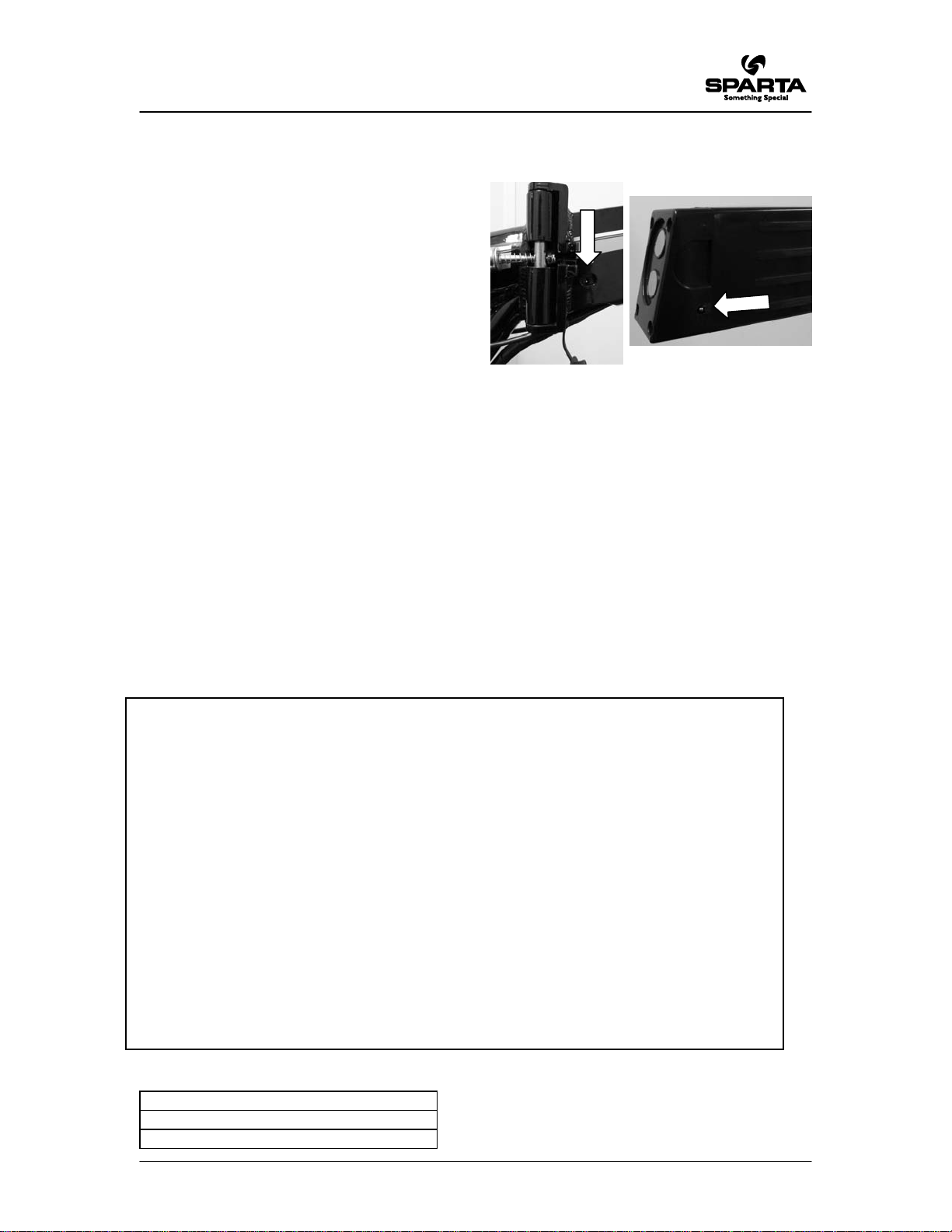

3. Charging
You can charge the battery pack when it is in the
bike or taken out of it. See section 4 for details of
how to remove the battery pack from the frame.
Connect the charger to the charge point (A). The
charging process will start automatically as soon
as the charger is connected. A complete charge
cycle takes two or three hours.
Advice on charging
•Before using the bike for the first time, charge the battery pack completely until all the LEDs
on the control unit are illuminated.
•Recharge the battery pack after every journey. The battery pack does not need to be empty
before you can charge it. The battery pack will stay in good condition if you recharge the bike
after every trip (regardless of the distance). Charging will stop automatically when the battery
is fully charged.
•Disconnect the charger when the battery pack is fully charged.
•A battery pack can become defective if it is emptied and not recharged.
•In the event of long-term storage, charge the battery pack fully and disconnect the charger
from the battery pack. Charge the battery pack for at least two hours every two months.
•Ensure that the battery pack is charged within the temperature parameters (from 0 ºC to 40
ºC). This prolongs the service life and improves the performance of the battery pack.
Table: Temperature parameters for battery pack
Storage - 20 ºC – 60 ºC
Use 0 ºC – 40 ºC
Charging 0 ºC – 40 ºC
A
A
A
Warnings
Please read the following warnings carefully. Sparta is not responsible for accidents or malfunctions
resulting from improper use of (parts of) the E-bike.
•Always charge the battery pack using the charger supplied with the bike. Never use another
charger.
•Ensure that no short circuit is made when you connect the battery pack.
•Never expose the battery pack to heat or naked flame. Never put the battery pack on a fire.
•Take care not to drop or damage the battery pack.
•Do not immerse the battery pack in water or any other fluid.
•Keep the battery pack out of the reach of children.
•Do not open the battery pack.
•Never put any liquids or metal objects into the charger.
•Do not connect the charger when your hands are wet.
•Do not touch the charger during a thunderstorm.
•Do not use the charger in a very humid environment.
•Do not use the charger for other purposes.
•Make sure there is adequate ventilation while charging.
•Do not leave the charger connected to the mains electricity when not in use.
•Do not charge the battery pack in direct sunlight.
•Never open or damage the motor.

Fold-E
04/2011
9

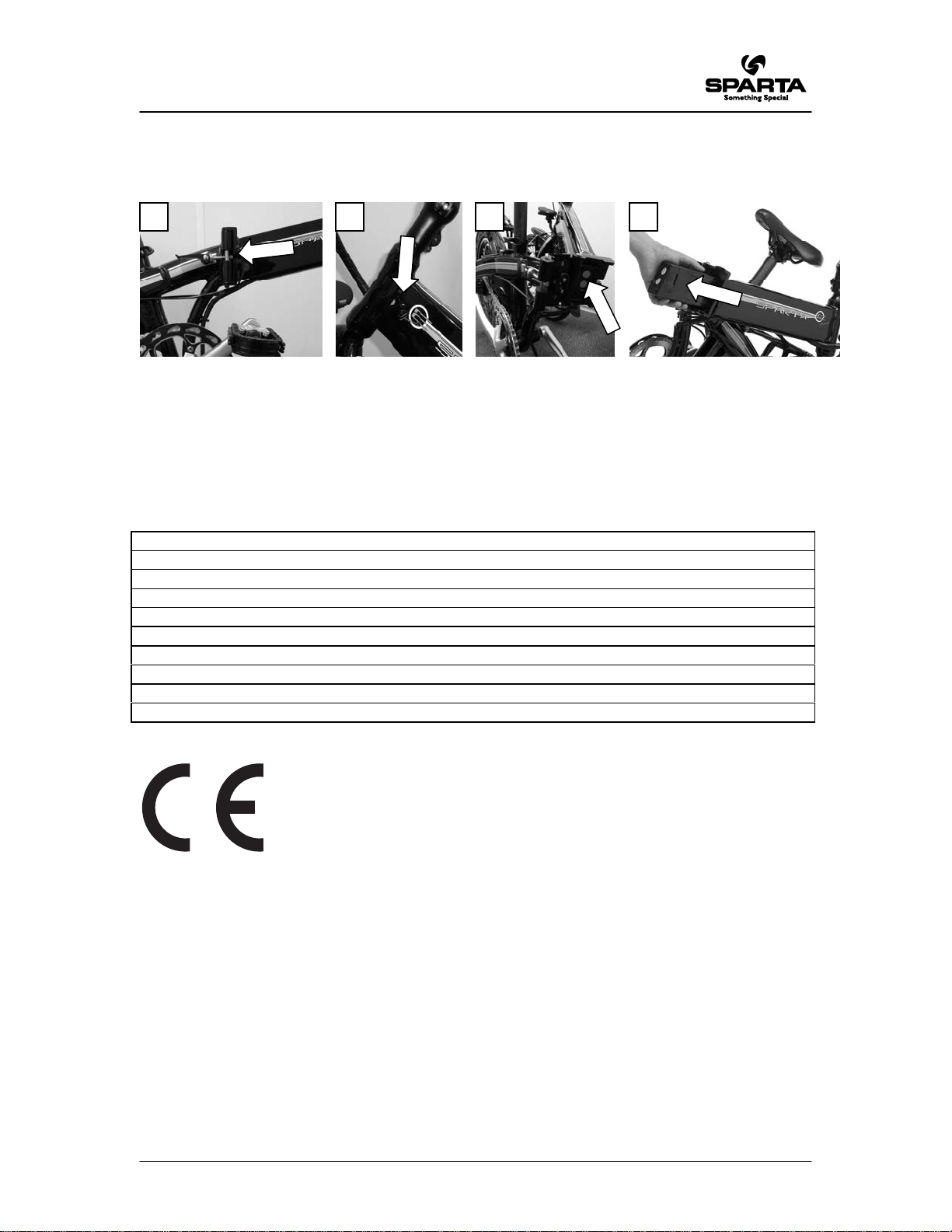

4. Removing the battery pack
5. Technical data
Conformity
The manufacturer of your E-bike hereby declares that the product complies with all the standards
and other relevant stipulations of directives 2004/108/EC and 2002/24/EC. The declaration of
conformity is available on request from the manufacturer.
Weight incl. battery pack 18.7 kg
Weight excl. battery pack 17 kg
Battery pack Li-Polymer, 24 V, 162 Wh
Charge time 2 to 3 hours
Maximum power 250 W
Maximum speed produced by pedal assistance 25 k.p.h.
Lighting Battery-powered lights
Tyres 20 inch
Gears Shimano Altus 7-speed
Brakes Front: V-brake; Rear: disc brake
The E-bike is an EPAC (Electrically Power Assisted Cycle) that conforms
to standard EN15194.
1
2
3
4
1. Open quick-release spanner on frame and fold frame double
2. Unlock the battery pack and at the same time…
3. gently press in the battery pack
4. The spring will eject the battery pack. Remove the battery pack.

Fold-E
04/2011
10
6. Warranty and legal requirements
The following warranty terms supplement your legal rights.
The supplier of your battery pack guarantees it against any material or construction faults
providing the following conditions are met:
You can only claim against the warranty if you can show proof of warranty or purchase. The
warranty period starts on the day of purchase.
Sparta is not responsible for accidents or malfunctions resulting from improper use of (parts of)
the E-bike.
E-bike warranty period
Component Duration
Frame 10 years
Drive system 2 years
Battery pack 2 years
Control unit 2 years
Other components 1 year
•The maximum permitted combined weight of the rider, luggage and E-bike is 120 kg.
•The use of trailers and child seats is not permitted.
•Normal wear is not covered by the warranty.
•Do not clean the bike using a high-pressure hose. A powerful water jet may damage the
electronics, thereby invalidating the warranty.
Legal requirements
The vehicle described is classed as a bicycle under European law because it conforms with the
following rules:
•The pedal assistance is only active when the user is pedalling.
•The pedal assistance is active to a maximum of 25 k.p.h.
•The maximum power supplied is 250 Watt.
Environment
In conformity with regulations issued by the Ministry of Transport, Spatial Panning and the
Environment for the collection and processing of batteries, we recommend that defective battery
packs should always be handed in to your dealer. The dealer is obliged to accept the battery pack
and ensure that it is processed further by the manufacturer.
Periodic maintenance
Meticulous assembly of the E-bike is essential to your safety. To guarantee your safety and
validate any warranty claims, the E-bike must only be prepared for use by an accredited E-bike
dealer. Your E-bike also needs regular periodic maintenance. You dealer can give you precise
advice and information about how best to use your bike. If you have any questions or problems
with your E-bike, please contact your dealer.

Fold-E
04/2011
11
Fold-E
Manuel d’instruction
Dans le présent guide de l'utilisateur, vous trouverez toutes les informations
permettant d'utiliser de façon adéquate votre E-bike. Nous vous recommandons
dès lors de lire attentivement ce manuel. Si vous avez encore des questions
après la lecture de ce manuel, prenez contact avec votre distributeur E-bike.
1. Replier 12
2. Assistance au pédalage 12
3. Charger la batterie 13
4. Extraire la batterie 14
5. Caractéristiques techniques 14
6. Garantie et exigences légales 15

Fold-E
04/2011
12
1. Replier
2. Assistance au pédalage
L'assistance au pédalage est optimale lorsque les pédales tournent et est active jusqu'à 25 km/h.
Unité de commande
Freins manuels
Les freins manuels sont dotés d'une fonction de sécurité. Lorsque les freins manuels sont
utilisés, l'assistance au pédalage est automatiquement désactivée.
Indication du taux de
remplissage de la
batterie
Activer/désactiver
l'assistance au déballage
Régler le niveau
d'assistance au pédalage
3
1
2
4
Indication du niveau
d'assistance au
pédalage
1. Rabattre les pédales
2. Déverrouiller le blocage rapide de
la potence et replier le guidon
3. Déverrouiller le blocage rapide du
cadre et replier le cadre
4. Abaisser la selle

Fold-E
04/2011
13
3. Charger la batterie
La batterie peut être chargée sur le vélo ou
lorsqu'elle a été retirée. Pour extraire la batterie
du cadre, reportez-vous à la section 4.
Branchez le chargeur sur le point de charge (A).
Le processus de rechargement démarre
automatiquement quand le chargeur est
branché. Un cycle de charge complet dure entre
deux et trois heures.
Conseils pour le rechargement
•Lors de la première utilisation du vélo, chargez entièrement la batterie jusqu'à ce que tous les
LED de l'unité de commande soient allumés.
•Rechargez la batterie après chaque utilisation. La batterie ne doit pas être tout à fait vide
avant d'être rechargée. La batterie reste dans un état optimal lorsque vous rechargez la
batterie après chaque utilisation (quelle que soit la distance parcourue). Quand la batterie est
entièrement chargée, le processus de charge s'arrête automatiquement.
•Enlevez le chargeur lorsque la batterie est entièrement rechargée.
•Une batterie vide et qui n'est pas rechargée peut devenir défectueuse.
•En cas d'entreposage de longue durée, rechargez entièrement la batterie et débranchez le
chargeur de la batterie. Rechargez la batterie au minimum durant deux heures tous les deux
mois.
•Lors du rechargement, assurez-vous que la batterie est dans la bonne plage de températures
(entre 0 ºC et 40 ºC). Cela permet de prolonger la durée de vie de la batterie et d'en optimiser
les performances.
Tableau: Limites de températures pour la batterie
Entreposage - 20 ºC – 60 ºC
Utilisation 0 ºC – 40 ºC
Chargement 0 ºC – 40 ºC
A
A
Avertissements
Lisez attentivement les avertissements suivants. Sparta ne peut être tenu responsable des
incidents ou pannes provoques par un usage inapproprié du E-bike ou de ses composants.
•Rechargez toujours la batterie à l'aide du chargeur livré avec le vélo. N'utilisez pas un autre
chargeur.
•Assurez-vous de l'absence de tout court-circuit au moment de brancher la batterie.
•N'exposez pas la batterie aux flammes ou à la chaleur. Ne jetez jamais la batterie dans un feu.
•Ne laissez pas tomber la batterie et ne l'endommagez pas.
•Ne plongez pas la batterie dans l'eau ou dans un autre liquide.
•Tenez la batterie éloignée des enfants.
•N'ouvrez pas la batterie.
•N'introduisez pas de liquides ou de métal dans le chargeur.
•Ne branchez pas le chargeur avec les mains humides.
•Ne touchez pas le chargeur en cas d'éclair.
•N'utilisez pas le chargeur dans un environnement très humide.
•N'utilisez pas le chargeur à d'autres fins.
•Assurez-vous d'une bonne ventilation pendant le rechargement.
•Ne branchez pas le chargeur sur le secteur si le chargeur n'est pas utilisé.
•Ne chargez pas la batterie en plein soleil.
•
N'ouvrez jamais et n'endommagez pas le moteur
.

Fold-E
04/2011
14
4. Extraire la batterie
5. Caractéristiques techniques
L’E-bike est un EPAC (Electrically Power Assisted Cycle) répondant à la
norme EN15194.
Conformité
Par la présente, le fabricant de votre E-bike déclare que le produit répond à toutes les exigences
et dispositions des directives 2004/108/EC et 2002/24/EC. Vous pouvez obtenir la déclaration de
conformité auprès du fabricant.
Poids avec batterie 18,7 kg
Poids sans batterie 17 kg
Batterie Li-Polymère, 24 V, 162 Wh
Durée de charge De 2 à 3 heures
Puissance maximale 250 W
Vitesse maximale avec assistance au pédalage 25 km/h
Eclairage Par batterie
Pneus 20 pouces
Vitesses Shimano Altus 7 vitesses
Freins Avant: V-Brake; Arrière: disque
1
2
3
4
1. Ouvrir le système de blocage rapide du cadre et replier le cadre
2. Déverrouiller la batterie et simultanément…
3. Légèrement appuyer sur la batterie
4. La batterie sort grâce à un effet de ressort. Enlevez la batterie.

Fold-E
04/2011
15
6. Garantie et exigences légales
Les dispositions de garantie suivantes complètent les dispositions légales en vigueur.
Le fournisseur de votre batterie offre une garantie sur les éventuels défauts de fabrication ou de
matériel de votre batterie si les conditions suivantes sont remplies :
Vous ne pouvez faire appel à la garantie que si vous pouvez présenter une preuve d'achat ou de
garantie. La période de garantie débute le jour de l'achat.
Sparta ne peut être tenu responsable des incidents ou pannes provoqués par un usage inapproprié
de l’E-bike ou de ses composants.
Période de garantie de l’E-bike
Composant Durée
Cadre 10 ans
Système d'entraînement 2 ans
Batterie 2 ans
Unité de commande 2 ans
Autres composants 1 an
•Le poids maximal autorisé pour l'utilisateur, les bagages et l’E-bike s'élève à 120 kg
•L'utilisation de remorque ou de siège pour enfant n'est pas autorisée
•L'usure normale n'est pas couverte par la garantie.
•Ne lavez pas le vélo à l'aide d'un nettoyeur haute pression. Un jet d'eau puissant peut
endommager l'électronique. La garantie ne sera alors plus valable.
Exigences légales
En vertu de la législation européenne, le véhicule décrit est un vélo. Le vélo satisfait en effet aux
dispositions suivantes :
•L'assistance n'est active que lorsque l'utilisateur pédale.
•L'assistance est active jusqu'à une vitesse maximale de 25 km/h.
•La puissance délivrée n'excède pas 250 Watts.
Environnement
Conformément à la règlementation environnementale pour la reprise et le retraitement des
batteries et des piles édictée par le Ministère néerlandais du Logement, de l'Aménagement du
Territoire et de l'Environnement, nous conseillons de toujours ramener la batterie chez votre
distributeur en cas de panne. Le distributeur est obligé de reprendre la batterie et se charge de
son retraitement par le fabricant.
Entretien périodique
Pour votre sécurité, il est essentiel de procéder à un montage minutieux de l’E-bike. Afin de
garantir votre sécurité et de pouvoir bénéficier de la garantie, l’E-bike doit être monté par un
distributeur E-bike agréé. Votre E-bike doit également recevoir un entretien périodique. Votre
distributeur pourra vous conseiller et vous fournir les informations précises concernant l'utilisation
optimale de votre vélo. En cas de questions ou de problèmes avec votre E-bike, prenez contact
avec votre distributeur.

Fold-E
04/2011
16
Fold-E
Gebrauchsanweisung
In diesem Benutzerhandbuch finden Sie alle Informationen für die richtige
Benutzung Ihres E-Bikes. Wir empfehlen Ihnen daher, dieses Handbuch
sorgfältig durchzulesen. Wenn Sie nach dem Lesen des Handbuchs noch Fragen
haben, wenden Sie sich an Ihren E-Bike-Händler.
1. Zusammenklappen 17
2. Trittkraftverstärkung 17
3. Batterie aufladen 18
4. Batterie herausnehmen 19
5. Technische Daten 19
6. Garantie und gesetzliche Anforderungen 20

Fold-E
04/2011
17
1. Zusammenklappen
2. Trittkraftverstärkung
Die Trittkraftverstärkung funktioniert nur bei sich drehenden Pedalen; sie unterstützt die Trittkraft
bis 25 km/h.
Bedieneinheit
Handbremsen
Die Handbremsen haben eine Sicherheitsfunktion. Bei Benutzung der Handbremsen schaltet sich
die Trittkraftverstärkung automatisch aus.
Anzeige des Batterie-
ladezustands Batterie
Trittkraftverstärkung ein/aus
Stufe der Trittkraftverstärkung
einstellen
3
1
2
4
1. Pedale einklappen
2. Schnellspanner an der Lenkstange lösen
und den Lenker umklappen
3. Schnellspanner am Fahrradrahmen
lösen und den Rahmen umklappen
4. Sattel herunterschieben
Anzeige
Stufe der Trittkraftverstärkung

Fold-E
04/2011
18
3. Aufladen der Batterie
Die Batterie kann sowohl im Fahrrad als auch
außerhalb des Fahrrads aufgeladen werden. Für
das Herausnehmen der Batterie aus dem
Fahrradrahmen siehe Kapitel 4.
Schließen Sie das Ladegerät an die
Ladeschnittstelle an (A). Der Aufladevorgang
beginnt automatisch, wenn das Ladegerät
angeschlossen wird. Ein vollständiger
Aufladevorgang dauert zwei bis drei Stunden.
Hinweis für das Aufladen
•Laden Sie für die erste Fahrradbenutzung die Batterie vollständig so lange auf, bis alle LEDs
auf der Bedieneinheit leuchten.
•Laden Sie die Batterie nach jeder Verwendung auf. Die Batterie braucht für das Aufladen
nicht vollständig leer zu sein. Die Batterie bleibt in gutem Zustand, wenn Sie das Fahrrad
nach jeder Verwendung (unabhängig von der gefahrenen Kilometerzahl) wieder aufladen.
Wenn die Batterie vollständig aufgeladen ist, stoppt der Aufladevorgang automatisch.
•Nehmen Sie das Ladegerät vom Netz, sobald die Batterie vollständig aufgeladen ist.
•Eine leere Batterie, die nicht aufgeladen wird, kann defekt werden.
•Bei längerer Lagerung: Laden Sie die Batterie vollständig auf und trennen Sie das Ladegerät
vom Batterieset. Laden Sie die Batterie mindestens zweimal monatlich zwei Stunden lang
auf.
•Achten Sie darauf, dass das Aufladen der Batterie innerhalb des empfohlenen
Temperaturbereichs (zwischen 0 °C und 40 ºC) erfolg t. Dies verlängert die Lebensdauer der
Batterie und erhöht deren Leistung
Tabelle: Temperaturgrenzwerte für die Batterie
Lagerung -20 ºC bis 60 ºC
Verwendung 0 ºC bis 40 ºC
Aufladen 0 ºC bis 40 ºC
A
A
Warnhinweise
Lesen Sie die nachfolgenden Warnhinweise aufmerksam durch. Sparta haftet nicht für Unfälle oder
Störungen, die durch die unsachgemäße Verwendung von (Einzelkomponenten) des E-Bikes
verursacht werden.
•Laden Sie die Batterie immer mit dem im Lieferumfang des Fahrrads enthaltenen Ladegeräts auf.
Verwenden Sie kein anderes Ladegerät.
•Achten Sie darauf, dass es beim Anschließen der Batterie zu keinem Kurzschluss kommt.
•Setzen Sie die Batterie nicht Flammen oder Wärme aus. Legen Sie die Batterie niemals ins
Feuer.
•Lassen Sie die Batterie nicht fallen und beschädigen Sie sie nicht.
•Tauchen Sie die Batterie nicht in Wasser oder in eine andere Flüssigkeit.
•Bewahren Sie die Batterie für Kinder unerreichbar auf.
•Öffnen Sie die Batterie nicht.
•Geben Sie keine Flüssigkeiten oder Metall in das Ladegerät.
•Schließen Sie das Ladegerät niemals mit nassen Händen an.
•Berühren Sie das Ladegerät nicht bei Gewitter.
•Verwenden Sie das Ladegerät nicht in einer sehr feuchten Umgebung.
•Verwenden Sie das Ladegerät nicht für einen anderen als den vorgesehenen Zweck.
•Achten Sie während des Aufladens auf gute Belüftung.
•Schließen Sie das Ladegerät in unbenutztem Zustand nicht an die Netzspannung an.
•Laden Sie die Batterie nicht in der prallen Sonne auf.
•Öffnen oder beschädigen Sie den Motor niemals.

Fold-E
04/2011
19
4. Batterie herausnehmen
5. Technische Daten
Das E-Bike ist ein EPAC-Bike (Electrically Power Assisted Cycle,
Elektrofahrrad), das der Norm EN15194 entspricht.
Konformitätserklärung
Hiermit erklärt der Hersteller Ihres E-Bikes, dass das Produkt allen Anforderungen und anderen
relevanten Bestimmungen der Richtlinien 2004/108/EC und 2002/24/EC entspricht. Die
Konformitätserklärung können Sie bei dem Hersteller anfordern.
Gewicht mit Batterie 18,7 kg
Gewicht ohne Batterie 17 kg
Batterie Li-Polymer, 24 V, 162 Wh
Ladezeit 2 bis 3 Stunden
Maximale Batterieleistung 250 W
Höchstgeschwindigkeit mit der Trittkraftverstärkung 25 km/h
Beleuchtung Batteriebeleuchtung
Reifen 20 Zoll
Gangschaltung Shimano Altus (7 Gänge)
Bremsen Vorne: V-Brakes; hinten:
Scheibenbremse
1
2
3
4
1. Schnellspanner am Fahrradrahmen öffnen und den Rahmen zu beiden Seiten umklappen.
2. Batterie entriegeln und gleichzeitig...
3. Batterie leicht eindrücken.
4. Die Batterie springt durch die Feder aus der Halterung. Nehmen Sie die Batterie heraus.
