Speaka Professional 1549722 User manual

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Die Netzsteckdose muss sich in der Nähe des Geräts benden und leicht
zugänglich sein.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• AlsSpannungsquellefürdasNetzteildarfnureineordnungsgemäßeNetzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus
der Netzsteckdose.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die
Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist
(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,
anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig
von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus
der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht,
verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil
aus.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil
Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf
Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies
kann u.U. mehrere Stunden dauern.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine
mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit
oder ein Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen
Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten)
und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf
danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.

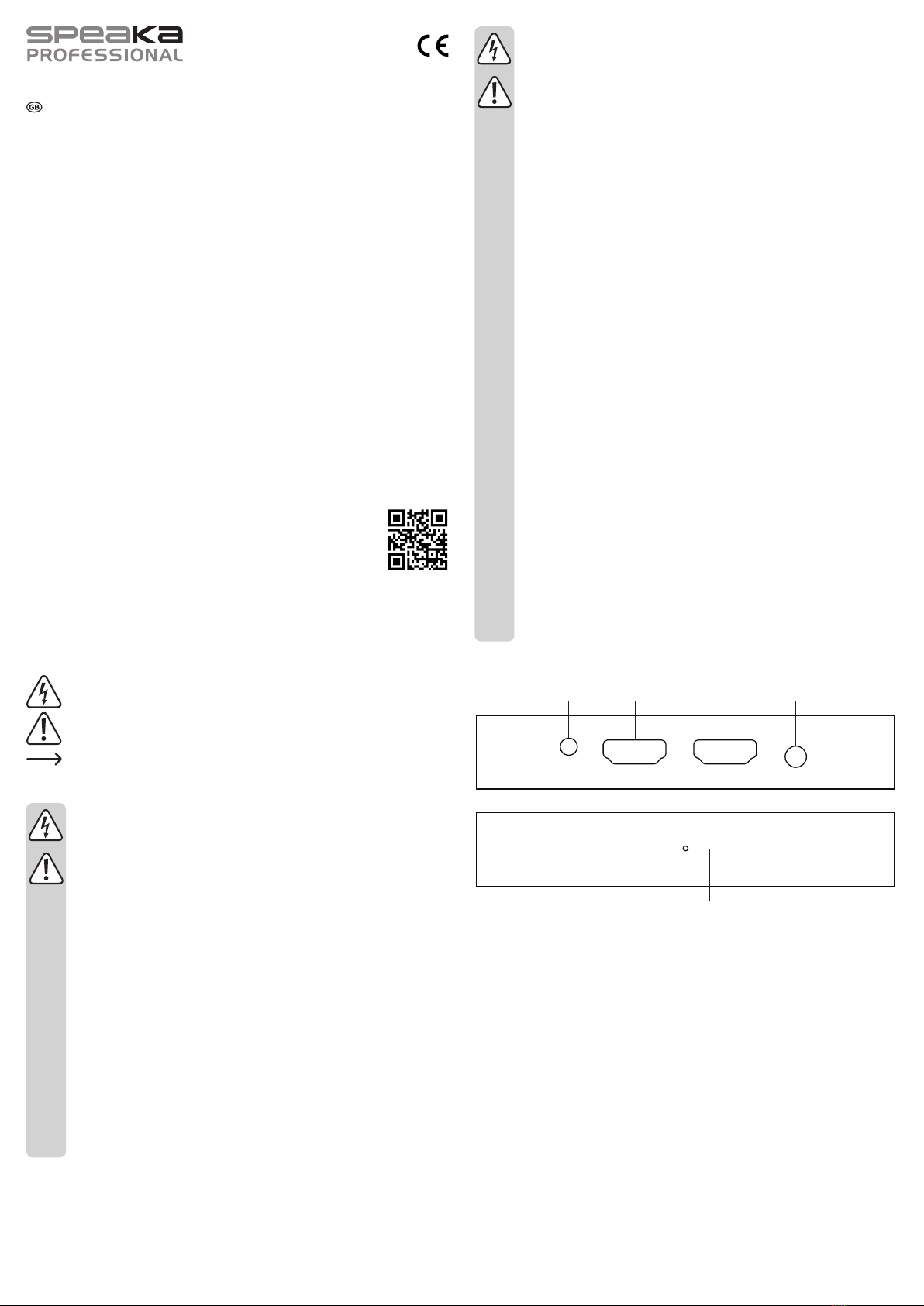

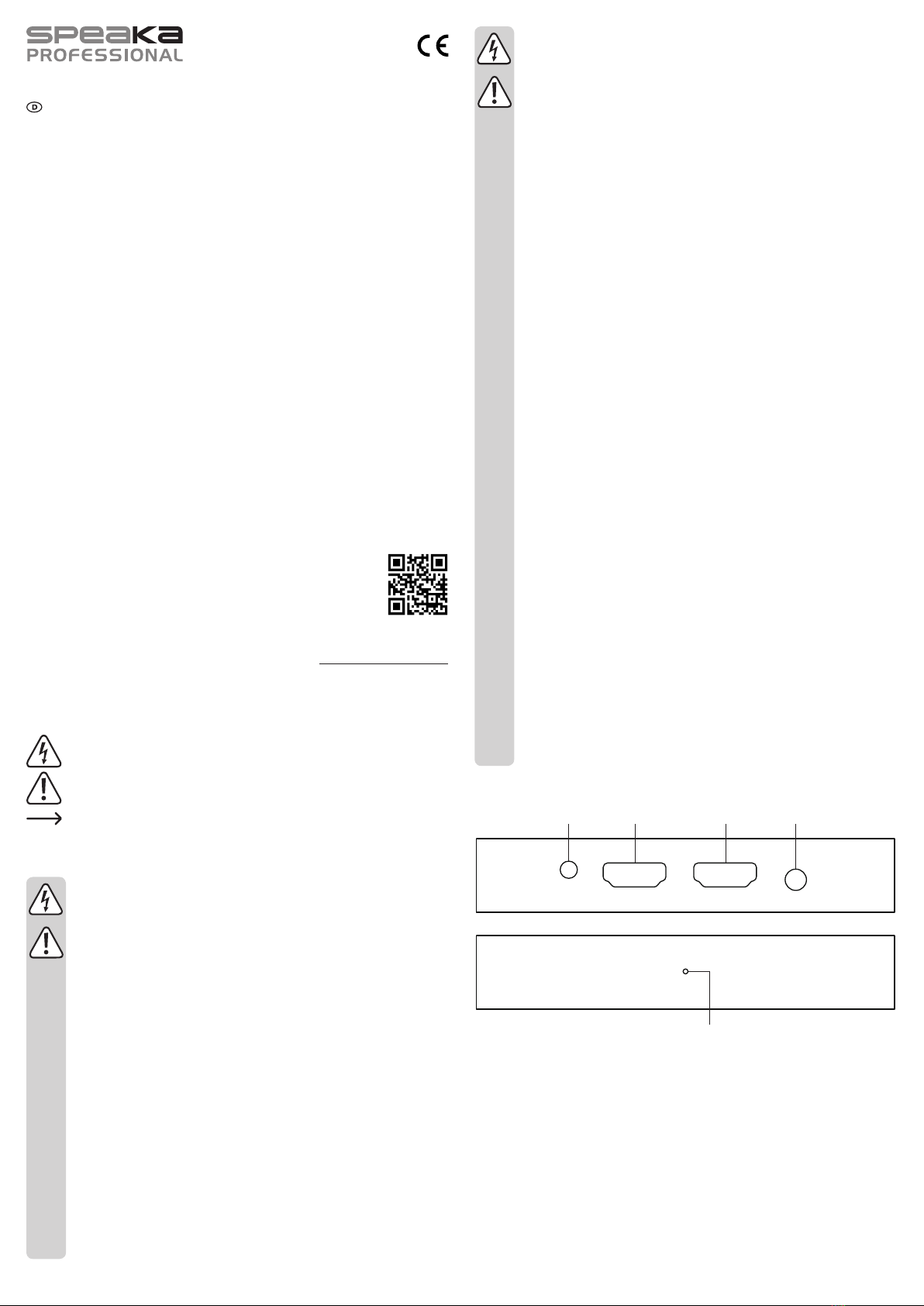

Bedienelemente
Power
5V/DC 2A HDMI In HDMI Out Optical Out
1 2 3 4
5
1 Stromanschluss
2 HDMI-Eingang
3 HDMI-Ausgang
4 Audioausgang
5 Power-LED
Bedienungsanleitung
HDMI Audio Extraktor
Best.-Nr. 1549722
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, das Audiosignal aus einem HDMI-Signal zu extrahieren. Das
Audiosignal wird über eine 3,5 mm Buchse ausgegeben. Das HDMI-Signal wird durchgeschleift
und kann weiter verwendet werden. Die Spannungsversorgung erfolgt über das beiliegende
Netzteil.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI Audio Extraktor
• Netzteil
• HDMI Kabel
• 3,5 mm Klinken-Steckverbinder
• Audiokabel (3,5 mm Stecker auf TOSLINK-Stecker)
• Audiokabel (3,5 mm Stecker auf 2 x Cinch-Stecker)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2017 by Conrad Electronic SE. *1549722_v2_0717_02_IPL_m_de
Anschluss und Inbetriebnahme
Schalten Sie alle anzuschließenden Geräte aus und trennen Sie deren Netzstecker
von der Steckdose.
Beachten Sie bei der Kabelwahl, dass es verschiedene HDMI-Kabeltypen gibt.
Lassen Sie sich im Zweifelsfall von einer Fachkraft beraten.
Das Produkt unterstützt 3D-Wiedergabe.
Für die Wiedergabe von 4K x 2K oder 3D benötigen Sie ein Wiedergabegerät und
ein Ausgabegerät, die diese Standards unterstützen.
Verwenden Sie High-Speed-HDMI-Kabel bei der Wiedergabe eines 3D-Signals mit
einer Bandbreite >225 MHz oder einer Auösung von 4K x 2K.
• Platzieren Sie das Produkt auf einer stabilen, ebenen, waagerechten Oberäche.
• Verbinden Sie ein Wiedergabegerät (z. B. Blu-ray-Player) mit dem HDMI-Eingang.
• Verbinden Sie bei Bedarf einen Bildschirm oder Projektor mit dem HDMI-Ausgang.
Das Audiosignal wird auch dann über den Audioausgang ausgegeben, wenn der
HDMI-Ausgang nicht belegt ist.
• Verbinden Sie Ihr Soundsystem mit dem Audioausgang. Der Audioausgang eignet sich zum
Anschluss eines optischen oder analogen 3,5 mm Steckers.
Verwenden Sie den beiliegenden Adapter, falls Ihr Soundsystem über einen TOSLINK-
Stecker verfügt.
• Verbinden Sie den Niederspannungsstecker des Netzteils mit dem Stromanschluss.
• Stecken Sie das Netzteil in eine haushaltsübliche Netzsteckdose.
• Verbinden Sie die angeschlossenen Geräte mit der Netzspannung.
Schalten Sie dann die angeschlossenen Geräte ein und starten Sie die Wiedergabe.
Wählen Sie ggf. am Fernseher/Monitor/Audio-Verstärker den richtigen Eingang aus.
Fehlerhilfe
Problem Lösung
Die Endgeräte empfangen kein Signal. Falls die Power-LED nicht leuchtet, erhält
das Produkt keine Spannung. Stellen Sie
sicher, dass das Produkt mit Spannung
versorgt wird.
Falls das Problem weiterhin auftritt, wenden
Sie sich in diesem Fall an einen Fachmann.
Die Power-LED leuchtet, aber die
Endgeräte empfangen kein Signal.
Vergewissern Sie sich, dass alle
angeschlossenen Geräte eingeschaltet
sind.
Überprüfen Sie alle Anschlüsse. Die
Anschlüsse müssen ordnungsgemäß
verbunden sein.
Pege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von den angeschlossenen Geräten und ziehen
Sie das Netzteil aus der Steckdose.
• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen
Sie es deshalb niemals.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark
auf das Gehäuse, dies führt zu Kratzspuren.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt
werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
a) HDMI Audio Extraktor
Eingang ........................................ HDMI
Ausgang ....................................... HDMI
3,5 mm (optisch + analog)
Audio-Abtastrate........................... bis zu 192 kHz
Max. HDMI-Kabellänge ................ 15 m (1080p, 8-Bit)
10 m (1080p, 12-Bit)
Video-Bandbreite.......................... 300 Mbps / 9 Gbps
HDMI-Audioformat........................ Dolby Digital 2 ~ 5.1 CH, DTS 2 ~ 5.1CH,
Dolby Digital Plus, Dolby TrueHD und
DTS HD Master Audio
Optisches Audioformat ................. Dolby Digital 2 ~ 5.1CH und DTS 2 ~ 5.1CH
Betriebsbedingungen.................... 0 bis +40 °C, 10 – 85 % rF
Lagerbedingungen........................ -20 bis +60 °C, 5 – 90 % rF
Abmessungen (B x H x T) ............ 102 x 20 x 102 mm
Gewicht......................................... 175 g
b) Netzteil
Eingangsspannung....................... 100 – 240 V/AC, 50/60 Hz
Ausgangsspannung/-strom........... 5 V/DC, 2 A
Kabellänge.................................... 1,25 m
c) Weitere Merkmale
• Kompatibel mit HDMI, HDCP 1.2 und DVI 1.0
• Unterstützt High-Bitrate (HBR) Audio
• Unterstützt eingebautes Audio-EDID für Bitstream-Audio
• Unterstützt CEC Bypass

• The mains outlet must be located near to the device and be easily accessible.
• Only use the power adapter that came with the product.
• Only connect the power adaptor to a normal mains socket connected to the public
supply. Before plugging in the power adapter, check whether the voltage stated on
the power adapter complies with the voltage of your electricity supplier.
• The power adapter must never be plugged in or disconnected when your hands
are wet.
• Never unplug the power adapter from the mains socket by pulling on the cable;
always use the grips on the plug.
• When setting up the product, ensure that the cable is not pinched, kinked or
damaged by sharp edges.
• Always lay the cables so that nobody can trip over or become entangled in them.
This poses a risk of injury.
• For safety reasons, disconnect the power unit from the mains socket during
storms.
• Do not touch the power adapter if there are any signs of damage, as this may
cause a fatal electric shock! First, switch off the mains voltage to the socket to
which the mains adapter is connected (switch off at the corresponding circuit
breaker or remove the safety fuse, and then switch off at the corresponding RCD
protective switch, so the socket is fully disconnected). You can then unplug the
power adapter from the mains socket. Dispose of the faulty power adapter in an
environmentally friendly manner and discontinue use. Replace it with a power
adapter of the same design.
• Never use the product immediately after it has been brought from a cold room
into a warm one. The condensation generated could destroy the product. The
plug-in power adapter also involves the risk to life from an electric shock! Allow
the product to reach room temperature before connecting it to an appliance. This
may take several hours.
• Never pour any liquids over electrical devices or place objects lled with liquid next
to the product. If liquid or an object does enter the interior of the device, power
down the respective socket (e.g. switch off the circuit breaker), and then remove
the mains plug from the mains socket. Discontinue use and take the product to a
specialist repair centre.
• Consult a technician if you are not sure how to use or connect the product.
• Maintenance, modications and repairs must be done by a technician or an
authorized repair centre.
• If you have questions which remain unanswered by these operating instructions,
contact our technical support service or other technical personnel.
Product overview
Power
5V/DC 2A HDMI In HDMI Out Optical Out
1 2 3 4
5
1 Power jack
2 HDMI input
3 HDMI output
4 Audio output
5 Power LED
Operating instructions
HDMI audio extractor
Item no. 1549722
Intended use
The product is used to extract the audio signal from an HDMI signal. The audio is output via a
3.5 mm socket. The HDMI signal is looped through and can be used further. Power is supplied
via the included mains adapter.
It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in
bathrooms, must be avoided under all circumstances.
For safety and approval purposes, you must not rebuild and/or modify this product. Using the
product for purposes other than those described above may damage the product. In addition,
improper use can cause hazards such as short circuits, re and electric shocks. Read the
instructions carefully and store them in a safe place. Make this product available to third parties
only together with its operating instructions.
This product complies with statutory national and European regulations. All company and
product names are trademarks of their respective owners. All rights reserved.
HDMI is a registered trademark of HDMI Licensing L.L.C.
Delivery content
• HDMI audio extractor
• Power adaptor
• HDMI cable
• 3.5 mm jack plug
• Audio cable (3.5 mm plug to TOSLINK plug)
• Audio cable (3.5 mm plug to 2 x RCA plug)
• Operating instructions
Up-to-date operating instructions
Download the latest operating instructions at www.conrad.com/downloads or scan the QR code
on this page. Follow the instructions on the website.
Explanation of symbols
The symbol with the lightning in the triangle indicates that there is a risk to your
health, e.g. due to an electric shock.
This symbol is used to highlight important information in these operating instructions.
Always read this information carefully.
This symbol indicates special information and advice on how to use the product.
Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling in this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will invalidate the warranty/
guarantee.
• This product is not a toy. Keep it out of the reach of children and pets.
• Do not leave packaging material lying around carelessly. This may become
dangerous playing material for children.
• Protect the product from extreme temperatures, direct sunlight, strong jolts, high
humidity, moisture, ammable gases, vapours and solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, stop using it and prevent
unauthorized use. Safe operation can no longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient conditions or
- has been subjected to any serious transport-related stress.
• Always handle the product carefully. Jolts, impacts or a fall even from a low height
may damage the product.
• Always observe the safety and operating instructions of any other devices which
are connected to the product.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microlming, or the capture in
electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication represents the technical status at the time of printing.
Copyright 2017 by Conrad Electronic SE. *1549722_v2_0717_02_IPL_m_en
Connection and start-up procedure
Turn off all devices you wish to connect and remove their mains plugs from the
mains socket.
When choosing a cable, please be aware that there are different types of HDMI
cables. If you are unsure which type of cable to use, consult a technician.
The product supports 3D playback.
For the playback of 4K x 2K or 3D, you need a playback device and an output device
that support these standards.
Use high-speed HDMI cables for the playback of a 3D signal with a bandwidth
>225 MHz or a resolution of 4K x 2K.
• Place the product on a stable, at, horizontal surface.
• Connect a playback device (e.g. Blu-ray-player) to the HDMI input.
• If necessary, connect a monitor or projector to the HDMI output.
The audio signal will also be output via the audio output even if the HDMI output is
not occupied.
• Connect your sound system to the audio output. The audio output is suitable for connection
of a optical or analogue 3.5 mm plug.
Use the included adapter if your sound system has a TOSLINK plug.
• Connect the low-voltage plug of the mains adapter to the power connection.
• Insert the power adapter into a normal household mains socket.
• Connect the connected devices to the mains.
Then, turn on the connected devices and start playback.
If necessary, select the correct input at the television/monitor/audio amplier.
Troubleshooting
Problem How to solve
The end devices receive no signal. If the power LED is not lit, the product
receives no voltage. Make sure that the
product is connected to the power supply.
If the problem persists, contact a specialist.
The power LED is lit, but the end devices
receive no signal.
Make sure that all connected devices are
turned on.
Check all the connections. The connectors
need to be connected properly.
Care and cleaning
• Before cleaning, disconnect the product from the connected devices and disconnect the
mains adapter from the socket.
• The product does not contain any components that require maintenance. Never attempt to
open or disassemble it.
• Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these could
damage the casing or cause the product to malfunction.
• A dry, soft and clean cloth is sufcient for cleaning. Do not apply too much pressure on the
case, this could cause scratch marks.
• Dust can be easily removed using a soft and clean long-haired brush.
Disposal
Electronic devices are recyclable waste and must not be disposed of in household
waste. Always dispose of the product according to the relevant statutory regulations.
You thus full your statutory obligations and contribute to the protection of the
environment.
Technical data
a) HDMI audio extractor
Input.............................................. HDMI
Output........................................... HDMI
3.5 mm (optical + analogue)
Audio sampling rate...................... up to 192 kHz
Max. HDMI cable length ............... 15 m (1080p, 8-bit)
10 m (1080p, 12-bit)
Video bandwidth........................... 300 Mbps / 9 Gbps
HDMI audio format ....................... Dolby Digital 2 ~ 5.1 CH, DTS 2 ~ 5.1CH, Dolby Digital
Plus, Dolby TrueHD and DTS HD Master Audio
Optical audio format ..................... 2 ~ 5.1CH Dolby Digital and DTS 2 ~ 5.1CH
Operating conditions..................... 0 to +40 °C, 10 – 85 % RH
Storage conditions........................ -20 to +60 °C, 5 – 90 % RH
Dimensions (W x H x D) ............... 102 x 20 x 102 mm
Weight .......................................... 175 g
b) Power adapter
Input voltage................................. 100 – 240 V/AC, 50/60 Hz
Output voltage/ current................. 5 V/DC, 2 A
Cable length ................................. 1.25 m
c) Additional features
• Compatible with HDMI, HDCP 1.2 and DVI 1.0
• Supports High-Bitrate (HBR) Audio
• Supports built-in audio EDID for bitstream audio
• Supports CEC bypass

• La prise électrique doit se trouver à proximité de l'appareil et être facilement
accessible.
• Comme source de tension, seul le bloc d'alimentation fourni doit être utilisé.
• Comme source de tension pour le bloc d'alimentation, utilisez uniquement
une prise de courant en parfait état de marche et qui soit raccordée au réseau
d'alimentation public. Avant de brancher le bloc d'alimentation, vériez si la
tension indiquée sur le bloc d'alimentation correspond à la tension de votre
compagnie d'électricité.
• Ne jamais brancher ou débrancher les blocs d'alimentation quand vous avez les
mains mouillées.
• Ne tirez jamais sur le câble pour débrancher le bloc d'alimentation de la prise de
courant ; retirez-le en le saisissant au niveau de la zone de préhension prévue à
cet effet.
• Lors de l'installation du produit, assurez-vous que les câbles ne soient pas
écrasés, pliés ou endommagés par des bords coupants.
• Placez les câbles de façon à éviter que des personnes ne trébuchent ou ne
restent accrochées à ceux-ci. Cela entraîne des risques de blessures.
• Pour des raisons de sécurité, retirez le bloc secteur de la prise de courant par
temps d'orage.
• Si le bloc d'alimentation est endommagé, ne le touchez pas : il existe un danger
de mort par électrocution ! Coupez d'abord la tension d'alimentation de la prise
du réseau sur laquelle le bloc d'alimentation est branché (déconnectez le coupe-
circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel
approprié de sorte que la prise de courant soit déconnectée sur tous les pôles).
Seulement après, débranchez le bloc d'alimentation de la prise de courant.
Éliminez le bloc d'alimentation endommagé en respectant l'environnement et ne
l'utilisez plus. Remplacez-le par un autre du même type !
• N’allumez jamais l’appareil immédiatement quand il vient de passer d’une pièce
froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait
détruire l'appareil dans le pire des cas. Par ailleurs, le bloc d'alimentation constitue
un danger de mort par un choc électrique ! Laissez l’appareil s’acclimater à la
température ambiante avant de le brancher et de le mettre en marche. Selon les
cas, cela peut prendre plusieurs heures.
• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d’objets
contenant des liquides à côté de l’appareil. Si du liquide ou un objet devait
toutefois pénétrer à l’intérieur de l’appareil, mettez d’abord la prise de courant
correspondante hors tension (déconnectez par ex. le coupe-circuit automatique)
et débranchez ensuite la che de la prise de courant. N’utilisez ensuite plus le
produit et conez-le à un atelier spécialisé.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste
ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su
répondre, nous vous prions de vous adresser à notre service technique ou à un
expert.
Éléments de fonctionnement
Power
5V/DC 2A HDMI In HDMI Out Optical Out
1 2 3 4
5
1 Raccordement électrique
2 Entrée HDMI
3 Sortie HDMI
4 Sortie audio
5 DEL « Power »
Mode d'emploi
Extracteur audio HDMI
N° de commande 1549722
Utilisation prévue
Le produit sert à extraire un signal audio à partir d'un signal HDMI. Le signal audio est transmis
via une prise 3,5 mm. Le signal HDMI est bouclé et peut être ainsi réutilisé. L'alimentation
électrique s’effectue via le bloc d’alimentation fourni.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein
air est interdite. Éviter impérativement tout contact avec l'humidité, par ex. dans la salle de
bains, etc.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modication du
produit est interdite. Si vous utilisez le produit à d'autres ns que celles décrites précédemment,
cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de
dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et
conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont
des marques déposées des propriétaires correspondants. Tous droits réservés.
HDMI est une marque déposée de HDMI Licensing L.L.C.
Contenu d'emballage
• Extracteur audio HDMI
• Bloc d'alimentation
• Câble HDMI
• Connecteur jack de 3,5 mm
• Câble audio (che de 3,5 mm sur che TOSLINK)
• Câble audio (che de 3,5 mm sur 2 ches RCA)
• Mode d'emploi
Mode d'emploi actualisé
Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez
le Code QR illustré. Suivez les instructions du site Web.
Explication des symboles
Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite
à un choc électrique.
Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention
sur des consignes importantes du mode d'emploi qui doivent impérativement être
respectées.
Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation.
Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité et
des informations données dans le présent mode d'emploi pour une utilisation
correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage
personnel ou matériel consécutif. En outre, la responsabilité/garantie sera
alors annulée.
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très
dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du
soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de
vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit
et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité
n'est plus garantie si le produit:
- présente des traces de dommages visibles,
- ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou
bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, l'appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d'emploi
pour les autres appareils connectés à cet appareil.

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y-compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies,
microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable
de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment
de la mise sous presse.
Copyright 2017 by Conrad Electronic SE. *1549722_v2_0717_02_IPL_m_fr
Raccordement et mise en fonctionnement
Éteignez tous les appareils à connecter et débranchez leurs ches de secteur de la
prise de courant.
Considérez avec soin le choix du câble car il existe différents types de câble HDMI.
Demandez conseil à un technicien spécialisé en cas de doute.
Le produit prend en charge la lecture 3D.
Pour la lecture de 4K x 2K ou 3D, vous avez besoin d'un appareil de lecture et d'un
périphérique de sortie qui sont compatibles avec ces standards.
Utilisez un câble HDMI haut débit lors d’une lecture d’un signal 3D avec une largeur
de bande > à 225 MHz ou une résolution de 4K x 2K.
• Placez le produit sur une surface plane, horizontale et stable.
• Branchez un périphérique de lecture (par ex. lecteur Blu-ray) sur l'entrée HDMI.
• Reliez en cas de besoin, un moniteur ou un projecteur à la sortie HDMI.
Le signal audio est également transmis via la sortie audio lorsque la sortie HDMI
n'est pas utilisée.
• Connectez votre système audio à la sortie audio. La sortie audio est idéale pour le
raccordement d'une che optique ou analogique 3,5 mm.
Utilisez l'adaptateur fourni, si votre système audio dispose d'une che TOSLINK.
• Branchez la che basse tension du bloc d'alimentation sur le raccordement électrique.
• Branchez le bloc d’alimentation sur une prise de courant domestique standard.
• Raccordez les appareils connectés à la tension de réseau.
Ensuite, allumez les appareils connectés et démarrez la lecture.
Sélectionnez si besoin sur le téléviseur/moniteur/amplicateur audio l'entrée correcte.
Dépannage
Problème Solution
Les périphériques ne reçoivent aucun
signal.
Si le voyant d'alimentation à LED n'est pas
allumé, le produit ne reçoit pas de tension.
Assurez-vous que le produit reçoive de
l'électricité.
Si le problème apparaît encore, veuillez
vous adresser dans ce cas à un technicien
spécialisé.
Le voyant d'alimentation à LED s'allume,
mais les périphériques ne reçoivent aucun
signal.
Veuillez vous assurer que tous les appareils
connectés sont bien allumés.
Vériez tous les raccordements. Les
raccordements doivent être reliés
conformément aux réglementations en
vigueur.
Entretien et nettoyage
• Débranchez le produit avant le nettoyage des appareils connectés et enlevez le bloc
d’alimentation de la prise.
• N'essayez en aucun cas d'ouvrir ou de démonter le boîtier de l'appareil ; celui-ci ne contient
aucune pièce pouvant être réparée par l'utilisateur.
• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits
chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de
provoquer des dysfonctionnements.
• Un chiffon doux, sec et propre suft pour nettoyer l'appareil. N'appuyez pas trop fort sur la
surface du boîtier pour éviter de le rayer.
• La poussière est facile à enlever au moyen d'un pinceau propre et souple à poils longs.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas
être éliminés avec les ordures ménagères. En n de vie, éliminez l'appareil
conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de
l'environnement.
Données techniques
a) Extracteur audio HDMI
Entrée........................................... HDMI
Sortie............................................ HDMI
3,5 mm (optique + analogique)
Taux d’échantillonnage audio ....... jusqu'à 192 kHz
Longueur du câble HDMI maxi..... 15 m (1080p, 8 bits)
10 m (1080p, 12 bits)
Largeur de bande vidéo ............... 300 Mbps / 9 Gbps
Format audio HDMI ...................... Dolby Digital 2 ~ 5.1 CH, DTS 2 ~ 5.1CH,
Dolby Digital Plus, Dolby TrueHD et DTS HD Master Audio
Format audio optique.................... Dolby Digital 2 ~ 5.1CH et DTS 2 ~ 5.1CH
Conditions de fonctionnement...... de 0 à +40 °C, 10 – 85 % HR
Conditions de stockage ................ de -20 à +60 °C, 5 – 90 % HR
Dimensions (L x H x P)................. 102 x 20 x 102 mm
Poids............................................. 175 g
b) Bloc d'alimentation
Tension d’entrée ........................... 100 – 240 V/CA, 50/60 Hz
Tension / courant de sortie ........... 5 V/CC, 2 A
Longueur de câble........................ 1,25 m
c) Autres caractéristiques
• Compatible avec HDMI, HDCP 1.2 et DVI 1.0
• Prend en charge le haut débit binaire (HBR) audio
• Prend en charge l'audio intégré EDID pour bitstream audio
• Prend en charge CEC Bypass

• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk
bereikbaar zijn.
• Als spanningsbron mag uitsluitend de meegeleverde netvoedingadapter gebruikt
worden.
• Als spanningsbron voor de netvoedingadapter mag uitsluitend een goedgekeurd
stopcontact van het openbare elektriciteitsnet gebruikt worden. Controleer
voor het aansluiten van de netvoedingadapter op het stopcontact of de op de
netvoedingadapter aangegeven spanning overeenkomt met de spanning van uw
stroomleverancier.
• Netvoedingadapters mogen nooit met natte handen in het stopcontact gestoken
of eruit getrokken worden.
• Trek de netvoedingadapter nooit aan het netsnoer uit het stopcontact maar
gebruik altijd de daarvoor bestemde greepvlakken.
• Wanneer u het product installeert, zorg er dan voor dat de kabels niet platgedrukt,
geknikt of door scherpe randen beschadigd worden.
• Leg snoeren altijd zo neer dat niemand erover kan struikelen of er in verstrikt kan
raken. Er bestaat kans op verwondingen.
• Trek om veiligheidsredenen bij onweer de netvoedingadapter altijd uit het
stopcontact.
• Raak de netvoedingadapter niet aan als hij zichtbaar beschadigd is: levensgevaar
door een elektrische schok! Schakel eerst het stopcontact, waarop de
netvoedingadapter is aangesloten, stroomloos (i.e. betreffende zekeringautomaat
uitschakelen of de stop eruit draaien en vervolgens de differentieelschakelaar
uitschakelen om het stopcontact op alle fasen los te koppelen). Trek pas dan de
stekker van de netvoedingadapter uit het stopcontact. Gebruik een beschadigde
netvoedingadapter niet langer en gooi deze op een milieuvriendelijke manier weg.
Vervang de netvoedingadapter door een identiek exemplaar.
• Gebruik het product nooit direct nadat het van een koude naar een warme ruimte
is overgebracht. De condens die hierbij wordt gevormd, kan het product onder
bepaalde omstandigheden onherstelbaar beschadigen. Bovendien bestaat er
bij een stekkertransformator levensgevaar door een elektrische schok! Laat het
product eerst op kamertemperatuur komen voordat het aangesloten en gebruikt
wordt. Dit kan onder bepaalde omstandigheden een aantal uur duren.
• Giet nooit vloeistoffen uit over elektrische apparaten en zet er ook geen met
vloeistof gevulde voorwerpen naast. Mocht er toch vloeistof of een voorwerp
in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact
stroomloos (bijv. de aardlekschakelaar uitzetten) en trek vervolgens de stekker
uit het stopcontact. Het product mag daarna niet meer gebruikt worden: breng het
naar een servicewerkplaats.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of
het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of
in een daartoe bevoegde werkplaats.
• Als u nog vragen hebt die niet in deze gebruiksaanwijzing zijn beantwoord, neem
dan contact op met onze technische klantendienst of andere vaklieden.
Bedieningsonderdelen
Power
5V/DC 2A HDMI In HDMI Out Optical Out
1 2 3 4
5
1 Stroomaansluiting
2 HDMI-ingang
3 HDMI-uitgang
4 Audio-uitgang
5 Power-LED
Gebruiksaanwijzing
HDMI Audio-extractor
Bestelnr. 1549722
Beoogd gebruik
Het product dient ervoor om het geluidssignaal uit een HDMI-signaal te isoleren. Het
geluidssignaal wordt via een 3,5 mm-bus uitgevoerd. Het HDMI-signaal wordt doorgevoerd en
kan verder gebruikt worden. Het product krijgt stroom via de meegeleverde netvoedingadapter.
Het product is alleen bedoeld voor gebruik in afgesloten ruimtes dus gebruik buitenshuis is
niet toegestaan. Contact met vocht, zoals bijv. in de badkamer, moet te allen tijde vermeden
worden.
In verband met veiligheid en normering zijn aanpassingen en/of wijzigingen van dit product
niet toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan welke
hiervoor beschreven zijn, kan het worden beschadigd. Bovendien kan bij verkeerd gebruik
een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische
schokken, enz. Lees de gebruiksaanwijzing goed door en bewaar hem goed. Geef het product
alleen samen met de gebruiksaanwijzing door aan derden.
Het product voldoet aan alle wettelijke, nationale en Europese richtlijnen. Alle vermelde
rmanamen en productomschrijvingen zijn handelsmerken van de respectieve gerechtigden.
Alle rechten voorbehouden.
HDMI is een geregistreerd merk van HDMI Licensing L.L.C.
Leveringsomvang
• HDMI Audio-extractor
• Netvoedingadapter
• HDMI-kabel
• Klinkconnector 3,5 mm
• Audiokabel (3,5 mm stekker naar TOSLINK-stekker)
• Audiokabel (3,5 mm stekker naar 2x cinch-stekker)
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of
scan de afgebeelde QR-Code. Volg de aanwijzingen op de website op.
Verklaring van de symbolen
Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar
voor uw gezondheid bestaat bijv. door elektrische schokken.
Het symbool met het uitroepteken in een driehoek wijst op belangrijke tips in deze
gebruiksaanwijzing die beslist opgevolgd moeten worden.
Het "pijl"-symbool ziet u waar u bijzondere tips en aanwijzingen over de bediening
kunt vinden.
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen
voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij
niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan
personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de
aansprakelijkheid / garantie.
• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen
gevaarlijk speelgoed kunnen worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke
schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en
oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.
• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf
en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet
langer worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende langere tijd onder ongunstige omstandigheden is bewaard of
- onderhevig is geweest aan ernstige, met het vervoer samenhangende belasting.
• Behandel het product voorzichtig. Het product kan door schokken, botsingen of
zelfs een val van een geringe hoogte beschadigd worden.
• Neem ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in
acht die op het product zijn aangesloten.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Voor reproducties van welke aard dan ook, bijv. fotokopie,
microverlming of registratie in elektronische gegevensverwerkingsapparatuur, is de schriftelijke toestemming van de
uitgever vereist. Nadruk, ook van uittreksels, verboden. De publicatie is een weergave van de technische stand bij het
ter perse gaan.
Copyright 2017 by Conrad Electronic SE. *1549722_v2_0717_02_IPL_m_nl
Aansluiting en ingebruikname
Schakel alle aan te sluiten apparaten uit en trek de stekkers van die apparaten uit
het stopcontact.
Houd er bij het kiezen van een geschikte kabel rekening mee dat er verschillende
soorten HDMI-kabels zijn. Raadpleeg in geval van twijfel een deskundige voor meer
informatie.
Het product ondersteunt 3D-weergave.
Voor weergaven van 4K x 2K of in 3D moet u beschikken over een weergave- en
een uitvoerapparaat die deze standaarden ondersteunen.
Gebruik High-Speed-HDMI-kabels bij de weergave van een 3D-signaal met een
bandbreedte >225 MHz of een resolutie van 4K x 2K.
• Plaats het product op een horizontaal, vlak, stabiel oppervlak.
• Verbind een weergaveapparaat (bijv. een Blu-Ray-speler) met de HDMI-ingang.
• Verbind indien nodig een beeldscherm of projector met de HDMI-uitgang.
Het audiosignaal wordt ook via de audio-uitgang uitgevoerd wanneer de HDMI-
uitgang niet in gebruik is.
• Sluit uw geluidssysteem aan op de geluidsuitgang. De audio-uitgang is geschikt voor het
aansluiten van een optische of analoge 3,5 mm stekker.
Gebruik de meegeleverde adapter als uw geluidssysteem over een Toslink-stekker heeft.
• Steek de laagspanningsstekker van de netvoedingadapter in de stroomaansluiting.
• Steek de stekker van de netvoedingadapter in een in het huishouden gewoon stopcontact.
• Steek de stekkers van alle aangesloten apparaten in hun stopcontacten.
Zet dan alle aangesloten apparaten aan en start de weergave.
Kies indien nodig de juiste uitgang van de TV/het beeldscherm/de geluidsversterker.
Hulp bij problemen
Probleem Oplossing
De eindapparaten ontvangen geen signaal. Als de Power-LED niet brandt, staat er
geen spanning op het product. Controleer
of het product op een stroombron is
aangesloten.
Als het probleem blijft bestaan, wend u dan
tot een vakman.
De Power-LED brandt maar de
eindapparaten ontvangen geen signaal.
Controleer of alle aangesloten apparaten
aangezet zijn.
Controleer alle aansluitingen. De
aansluitingen moeten op correcte wijze
contact maken.
Schoonmaken en onderhoud
• Koppel voor het schoon te maken het product los van de aangesloten apparaten en trek de
stekker van de netvoedingadapter uit het stopcontact.
• Er bevinden zich in het product geen onderdelen die onderhoud vergen: open/demonteer
het product dus nooit.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere
chemische oplosmiddelen omdat die de behuizing kunnen beschadigen of zelfs het
functioneren kunnen beïnvloeden.
• Schoonmaken met een droog, zacht en schoon doekje is voldoende. Druk niet te hard op de
behuizing omdat hierdoor krassen kunnen ontstaan.
• Stof kan gemakkelijk verwijderd worden met behulp van een langharig, zacht en schoon
kwastje.
Verwijdering
Elektronische apparaten worden beschouwd als waardevolle stoffen en horen niet
bij het huisvuil. Gooi het product aan het einde van zijn gebruiksduur weg volgens
de geldende wettelijke bepalingen.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het
milieu.
Technische Gegevens
a) HDMI Audio-extractor
Ingang..............................................HDMI
Uitgang............................................ HDMI
3,5 mm (optisch + analoog)
Geluidsbemonsteringsfrequentie.....tot 192 kHz
Max. HDMI-kabellengte...................15 m (1080p, 8-bits)
10 m (1080p, 12-bits)
Videobandbreedte ...........................300 Mbps / 9 Gbps
HDMI-geluidsformaat.......................Dolby Digital 2 ~ 5.1 CH, DTS 2 ~ 5.1ch, Dolby Digital
Plus, Dolby TrueHD en DTS HD Master Audio
Optisch geluidsformaat....................Dolby Digital 2 ~ 5.1CH en DTS 2 ~ 5.1CH
Bedrijfscondities ..............................0 tot +40 ºC, 10 – 85 % RV
Opslagcondities...............................-20 tot +60 ºC, 5 – 90 % RV
Afmetingen (B x H x D)....................102 x 20 x 102 mm
Gewicht............................................175 g
b) Netvoedingadapter
Ingangsspanning .............................100 – 240 V/AC, 50/60 Hz
Uitgangsspanning/-stroom...............5 V/DC, 2 A
Kabellengte......................................1,25 m
c) Verdere kenmerken
• Compatibel met HDMI, HDCP 1.2 en DVI 1.0
• Ondersteunt High Bitrate (HBR) Audio
• Ondersteunt ingebouwde audio-EDID voor bitstream-audio
• Ondersteunt CEC bypass
