Spectronics Corporation SPECTROLINE SPE-HVL-CS User manual

INSTRUCTION MANUAL

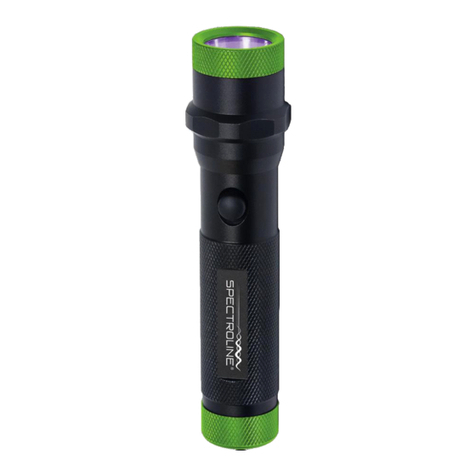

Violet Light
LED Inspection Flashlight
SPE-HVL-CS
English | Français | Español | Deutsch

2
Note: For product information and technical assistance, call us at 1-800-274-8888. Outside the United States, call 1-516-333-4840.
Provide the model number of the unit and the date of purchase. Shipping instructions will be provided if necessary.
en
zDo not look directly into the light.
zWear the fluorescence-enhancing protective glasses
provided.
zUse in low-light conditions to achieve the best
inspection results.
zTwist the end cap counterclockwise to open.
zRemove the battery carousel.
zRemove the old batteries.
zInsert new batteries into the carousel and reinstall the
carousel into its original position.
zSecure the end cap.
1. Add the appropriate fluorescent dye and run the
system to circulate. (See instructions included with
dyes.)
2. For best results, use in low-light conditions.
3. Scan the system with the flashlight while wearing
fluorescence-enhancing glasses. You’ll easily see the
precise location of every leak by its bright fluorescent
glow.
4. For most applications, our violet light lamp does not
require fluorescent-enhancing glasses.
Twist the end cap counterclockwise to open. Remove the battery carousel. Insert 3 AAA batteries (included) into the
carousel and reinstall the carousel (positive end toward the lamp head). Replace the end cap. Press the ON button once
to turn the flashlight on.
For best results, use super-bright
Spectroline®universal/POE fluorescent dyes.
After the leaks are repaired, clean the remaining dye from the leak sites with Spectroline® GLO-AWAY™ PLUS dye
cleaner or a shop solvent. Remaining dye could be mistaken for a leak. Check all areas again with the flashlight to make
sure no dye remains. Run the system for another 5 to 10 minutes and reinspect with the flashlight.
No glow means that all leaks have been properly repaired.
Important Safety Instructions
To Replace Batteries
Fast, Easy Leak Detection:
To Operate:
IMPORTANT:
Fluorescent Dyes Required!
Cleanup/Reinspection:
Warranty
To review the warranty policy: spectroline.com/warranty
SPE-HVL-CS |Violet Light LED Inspection Flashlight
Replacement Parts
Description Part No.
Fluorescence-enhancing glasses RP-UVS-40
Pinpoint Leaks in ALL Air Conditioning and
Refrigeration Systems

3
zNe pas regarder directement la lumière émise par la
lampe.
zPorter les lunettes révélatrices protectrices fournies.
zLa lampe doit être utilisée par faible luminosité pour
que le contrôle donne les meilleurs résultats.
zTournez le capuchon d’extrémité dans le sens
antihoraire pour l’ouvrir.
zRetirez le carrousel de la batterie.
zRetirez les anciennes piles.
zInsérez de nouvelles piles dans le carrousel et
réinstallez le carrousel dans sa position d’origine.
zFixez le capuchon d’extrémité.
Pour obtenir les meilleurs résultats, employer les traceurs
fluorescents ultra lumineux Spectroline®universels à base d’ester de polyol.
IMPORTANT:
Colorants fluorescents requis!
La Garantie
Pour consulter la politique de garantie:spectroline.com/warranty
Remarque: Pour des informations sur les produits et une assistance technique, appelez-nous au 1-800-274-8888. En dehors des
États-Unis, appelez le 1-516-333-4840. Donner le numéro du modèle de l’appareil ainsi que sa date d’achat. Des instructions d’envoi
seront fournies, le cas échéant.
1. Ajouter le traceur fluorescent approprié et faire fonctionner
le circuit pour le faire circuler. (Voir le mode d’emploi des
traceurs.)
2. Pour obtenir les meilleurs résultats, utiliser par faible
luminosité.
3. Éclairer la totalité du circuit avec la lampe, tout en
portant les lunettes révélatrices. Chaque fuite sera visible
facilement grâce à sa luminescence fluorescente brillante
sous la lumière noire.
4. Pour la plupart des applications, notre lampe à lumière
violette ne nécessite pas de lunettes fluorescentes.
Tournez le capuchon d’extrémité dans le sens antihoraire pour l’ouvrir. Retirez le carrousel de la batterie. Insérez 3 piles AAA
(incluses) dans le carrousel et réinstallez le carrousel (extrémité positive vers la tête de la lampe). Replacez le capuchon
d’extrémité. Appuyez une fois sur le bouton ON pour allumer la lampe de poche.
Une fois les fuites réparées, nettoyez le colorant restant des sites de fuite avec le nettoyant pour colorant Spectroline®
GLO-AWAY™ PLUS ou un solvant d’atelier. Le colorant restant pourrait être confondu avec une fuite. Vérifiez à nouveau toutes
les zones avec la lampe de poche pour vous assurer qu’il ne reste aucun colorant. Faites fonctionner le système pendant
encore 5 à 10 minutes et réinspectez avec la lampe de poche.
Aucune lueur signifie que toutes les fuites ont été correctement réparées.
Consignes De Sécurité Importantes
Pour Remplacer Les Piles
Détection De Fuites Rapide Et Facile:
Mode D’emploi:
Nettoyage/Contrôle:
SPE-HVL-CS |Lampe de poche d’inspection à DEL à lumière violette fr
Pièces De Rechange
Description No. de pièce
Verres améliorant la fluorescence RP-UVS-40
Identifier les fuites dans TOUS les systèmes de
climatisation et de réfrigération

4
Nota: Para obtener información sobre productos y asistencia técnica, llámenos al 1-800-274-8888. Fuera de los Estados Unidos,
llame al 1-516-333-4840. Proporcione el número del modelo de la unidad y la fecha de compra. Se darán instrucciones de envío, si es
necesario.
1. Añada el tinte fluorescente apropiado y haga funcionar
el sistema para que circule. (Consulte las instrucciones
incluidas con los tintes).
2. Para lograr los mejores resultados, utilice la lámpara en
condiciones de poca luz.
3. Inspeccione el sistema con la linterna utilizando las gafas
de realce de fluorescencia. Podrá ver la ubicación precisa
de las fugas por medio del resplandor fluorescente
brillante bajo la luz violeta.
4. Para la mayoría de las aplicaciones, nuestra lámpara
de luz violeta no requiere lentes que mejoren la
fluorescencia.
Gire la tapa del extremo en sentido contrario a las agujas del reloj para abrir. Retire el carrusel de baterías. Inserte 3 pilas
AAA (incluidas) en el carrusel y vuelva a instalar el carrusel (extremo positivo hacia el cabezal de la lámpara).Vuelva a
colocar la tapa del extremo. Presione el botón ON una vez para encender la linterna.
Después de reparar las fugas, limpie el tinte restante de los sitios de fuga con el limpiador de tinte Spectroline®GLO-AWAY™
PLUS o un solvente de taller. El tinte restante podría confundirse con una fuga.Vuelva a revisar todas las áreas con la linterna
para asegurarse de que no quede tinte. Haga funcionar el sistema durante otros 5 a 10 minutos y vuelva a inspeccionar con
la linterna.
Sin brillo significa que todas las fugas se han reparado correctamente.
Importantes Instrucciones De Seguridad
Para Reemplazar Las Pilas
Rápida Y Fácil Detección De Fugas:
Para Operar:
Limpieza Y Segunda Inspección:
SPE-HVL-CS |Linterna de inspección LED de luz violeta es
zNo mire directamente a la luz.
zUtilice las gafas protectoras de realce de fluorescencia
proporcionadas.
zUtilice con baja iluminación para lograr los mejores
resultados.
zGire la tapa del extremo en sentido contrario a las
agujas del reloj para abrir.
zRetire el carrusel de baterías.
zRetire las baterías viejas.
zInserte baterías nuevas en el carrusel y vuelva a
instalar el carrusel en su posición original.
zAsegure la tapa del extremo.
Piezas De Reemplazo
Descripción Pieza No.
Lentes que mejoran la fluorescencia RP-UVS-40
Localice fugas en TODOS los sistemas de aire
acondicionado y refrigeración
Para lograr los mejores resultados, use los tintes
fluorescentes universales/POE súper brillantes Spectroline®
IMPORTANTE:
¡Se requieren tintes fluorescentes!
Garantía
Para revisar la política de garantía: spectroline.com/warranty

5
Hinweis: Für Produktinformationen und technische Unterstützung rufen Sie uns unter 1-800-274-8888 an. Rufen Sie außerhalb
der Vereinigten Staaten 1-516-333-4840 an. Bitte haben Sie die Modellnummer des Geräts und das Kaufdatum zur Hand.
Versandanweisungen stehen auf Anfrage zur Verfügung.
1. Fügen Sie den passenden fluoreszierenden Farbstoff
hinzu und lassen Sie das System laufen, um diesen darin
zu zirkulieren. (Richten Sie sich nach den den Farbstoffen
beiliegenden Anleitungen.)
2. Um beste Ergebnisse zu erzielen, in gedämpften
Lichtverhältnissen verwenden.
3. Prüfen Sie das System mit der Taschenlampe während
Sie die fluoreszenzverstärkende Brille tragen. Sie werden
eine jede Leckstelle anhand ihres hellen fluoreszierenden
Leuchtens unter dem Violettlicht präzise ausfindig
machen.
4. Für die meisten Anwendungen benötigt unsere violette
Lichtlampe keine fluoreszenzverstärkenden Gläser.
Drehen Sie die Endkappe gegen den Uhrzeigersinn, um sie zu öffnen. Entfernen Sie das Batteriekarussell. Legen Sie 3 AAA-Batterien
(im Lieferumfang enthalten) in das Karussell ein und setzen Sie das Karussell wieder ein (positives Ende in Richtung Lampenkopf).
Ersetzen Sie die Endkappe. Drücken Sie die ON-Taste einmal, um die Taschenlampe einzuschalten.
Nachdem die Lecks repariert wurden, entfernen Sie den verbleibenden Farbstoff von den undichten Stellen mit Spectroline®
GLO-AWAY™ PLUS Farbstoffreiniger oder einem Werkstattlösungsmittel.Verbleibender Farbstoff könnte mit einem Leck
verwechselt werden. Überprüfen Sie alle Bereiche erneut mit der Taschenlampe, um sicherzustellen, dass keine Farbstoffe
zurückbleiben. Lassen Sie das System weitere 5 bis 10 Minuten laufen und prüfen Sie es erneut mit der Taschenlampe.
Kein Glühen bedeutet, dass alle Lecks ordnungsgemäß repariert wurden.
Wichtige Sicherheitshinweise
Zum Austauschen Der Batterien
Rasche, Einfache Leckortung:
Betriebshinweise
Gründliche Reinigung / Erneute Inspektion:
SPE-HVL-CS |LED-Inspektionslampe mit violettem Licht de
zSchauen Sie keinesfalls direkt in das Licht.
zDie mitgelieferte fluoreszenzverstärkende Brille muss
getragen werden.
zIn gedämpften Lichtverhältnissen verwenden, um die
besten Inspektionsergebnisse zu erzielen.
zDrehen Sie die Endkappe gegen den Uhrzeigersinn,
um sie zu öffnen.
zEntfernen Sie das Batteriekarussell.
zEntfernen Sie die alten Batterien.
zSetzen Sie neue Batterien in das Karussell ein
und installieren Sie das Karussell wieder an seiner
ursprünglichen Position.
zBefestigen Sie die Endkappe.
Ersatzteile
Beschreibung Artikel-Nr.
Fluoreszenzverstärkende Gläser RP-UVS-40
Lokalisieren Sie Lecks in ALLEN Klima- und
Kühlsystemen
Um beste Ergebnisse zu erzielen, verwenden Sie super-helle
fluoreszierende Spectroline®Universal/POE-Farbstoffe.
WICHTIG:
Fluoreszierende Farbstoffe erforderlich!
Gewährleistung
So überprüfen Sie die Garantiebestimmungen: spectroline.com/warranty

6

7

8
7/22 AM18007ML-4
