SSS Siedle PRI 602-01 USB User manual

Produktinformation
Programmierinterface
USB
Product information
Programming interface
USB
Information produit
Interface de program-
mation USB
Opuscolo informativo
sulprodotto
Interfaccia di program-
mazione USB
Productinformatie
Programmeerinterface
USB
Produktinformation
Programmeringsinterface
USB
Produktinformation
Programmeringsgräns-
snitt USB
PRI 602-01 USB

2
13
2

3
Deutsch
Anwendung
Das Programmierinterface
PRI 602-... USB im Schalttafelge-
häuse verbindet einen Windows-PC
über die USB-Schnittstelle mit dem
Siedle In-Home-Bus und dem Siedle
Vario-Bus.
Anschluss an die Netzgeräte
BNG 650-... und BVNG 650-... mit
ZBVG 650-...
Die Bus-Programmier-Software
BPS 650-... und PRS 602-01 sind im
Lieferumfang enthalten. Schnittstelle
zum Siedle In-Home-Bus über
8-polige Westernbuchse oder
Schraubklemmen.
An einen PC kann nur ein PRI 602-...
USB angeschlossen werden.
Lieferumfang
• Programmierinterface PRI 602-...
USB im 3-Raster-Gehäuse
• USB-Kabel Typ A auf Typ B
(Länge 3 m)
• Westernkabel mit 8-poligem
Stecker (Länge 3 m)
• Software BPS 650-... V2.8.x oder
höher
• Software PRS 602-... V5.xx oder
höher
• diese Produktinformation
Systemvoraussetzungen für
die Bus-Programmier-Software
BPS650‑...
PC mit
• CD-ROM Laufwerk
• Intel Pentium III/1 GHz
• Hauptspeicher mit min. 512 MB
RAM
• leistungsfähige Grakkarte
• Betriebssysteme ab Microsoft®
Windows 2000/XP/Vista/Windows 7
(ohne Gewähr für Windows 95,
98SE und 98Me, sowie Windows
NT 4.0 ab SP3, da mittlerweile der
Support für diese Betriebssystem
seitens Microsoft eingestellt wurde;
momentan noch ohne Gewähr für
Windows Vista, USB-Treiber wird
bereits überarbeitet)
• Internet Explorer, aktuelle Version
• Acrobat Reader, aktuelle Version

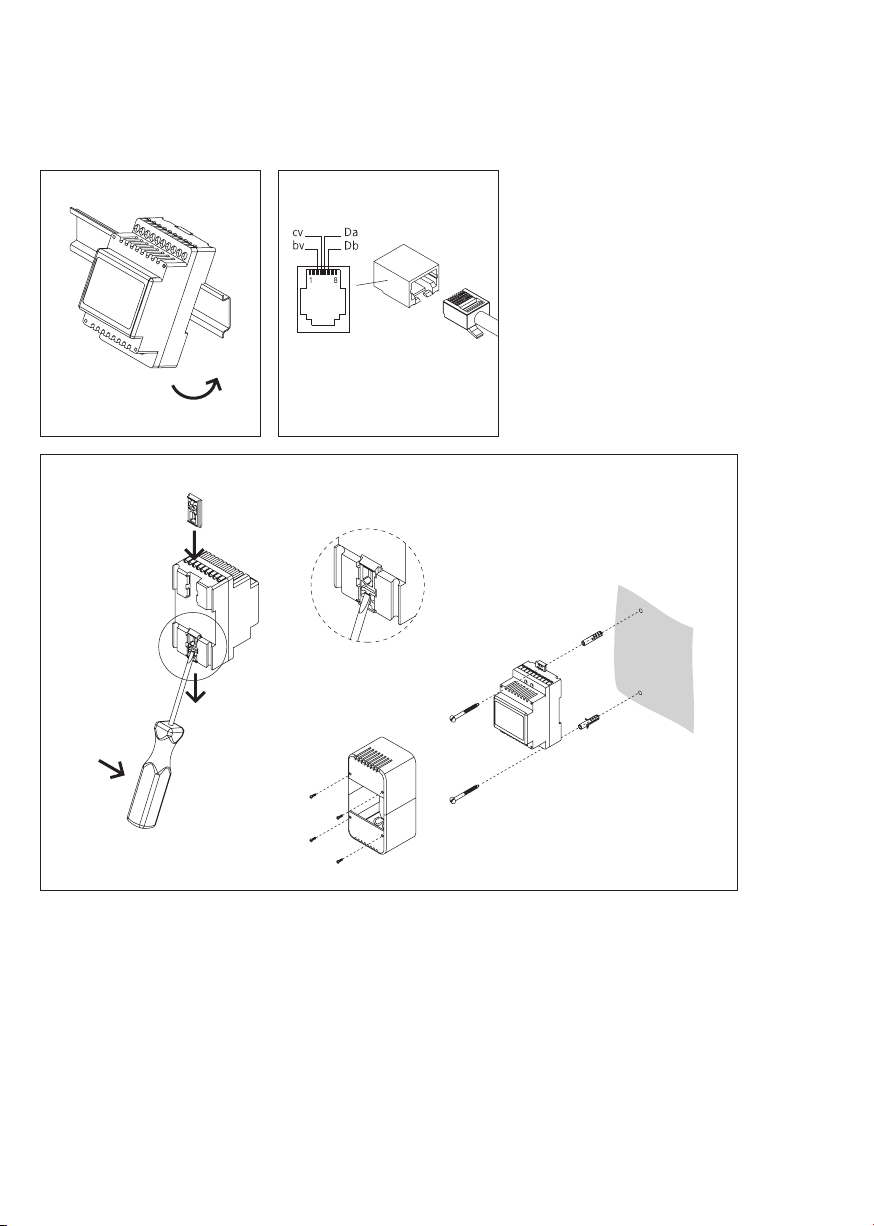

Montage Aufputz
1 Programmierinterface auf
Hutschiene montieren (Verteilung).
2 Aufputz-Montage mit Zubehör
ZAP 3-0 möglich (nicht im
Lieferumfang).
3 Klemmenbelegung
Vcc
GND
Versorgung vom
BNG/BVNG650-...
cv
bv
Versorgungsspannung
vom Vario-Bus
10–15VAC oder
10–30VDC
Sa
Sb
Anschluss an
In-Home-Bus
Da
Db
Anschluss an Vario-Bus
Installation der Software
Nach erfolgter Montage werden die
Softwarekomponenten auf dem PC
installiert. Es werden installiert:
• BPS 650-... (für In-Home-Bus)
• PRS 602-... (für Vario-Bus)
• USB Treiber (auf CD BPS 650-...)
Aktuelle Versionen der Software
BPS 650-... und PRS 602-... stehen
im Downloadbereich unter
www.siedle.de zur Verfügung.
Technische Daten
Betriebsspannung:
10–15 V AC oder 10–30 V DC
Schutzart: IP20
Umgebungstemperatur:
0°Cbis+40°C
Teilungseinheit (TE): 3
Abmessungen (mm) B x H x T:
53,5 x 89 x 60
Application
The programming interface
PRI602-... USB in a switch panel
housing connects a Windows PC via
the USB port to the Siedle In-Home
bus and the Siedle Vario bus.
Connection to the line rectiers
BNG 650-... and BVNG 650-... via
ZBVG 650-...
The bus programming software
BPS 650-... and PRS602-01 are
included in the scope of supply.
Interface to the Siedle In-Home
bus via 8-pin Western socket or via
screw terminals.
Only one PRI 602-... USB can be con-
nected to a PC.
Scope of supply
• Programming interface PRI 602-...
USB in 3-grid housing
• USB cable type A to type B
(length 3 m)
• Western cable with 8-pin plug
(length 3 m)
• Software BPS 650-... V2.8.x or
higher
• Software PRS 602-... V5.xx or
higher
• This product information
System conditions for the
bus programming software
BPS650‑...
PC with
• CD-ROM drive
• Intel Pentium III/1 GHz
• Main memory with at least
512 MB RAM
• Powerful graphics card
• Operating systems from
Microsoft® Windows 2000/XP/
Vista/Windows 7 (no guarantee
with Windows 95, 98SE and 98Me,
and Windows NT 4.0 from SP3, as
support for these operating systems
has now been discontinued by
Microsoft; currently also still without
engagement for Windows Vista, USB
drivers are already being reworked)
• Internet Explorer, latest version
• Acrobat Reader, latest version
English

4
Surface mounting
1 Mount the programming interface
on the top hat rail (distribution).
2 Surface mounting is possible with
accessory ZAP 3-0 (not included in
scope of supply).
3 Terminal assignment
Vcc
GND
Supply from the BNG/
BVNG650-...
cv
bv
Supply voltage from the
Vario bus 10–15VAC or
10–30VDC
Sa
Sb
Connection to the
In-Home bus
Da
Db
Connection to the
Vario bus
Software installation
Once mounting is complete, the
software components are installed
on the PC. Install the following:
• BPS 650-... (for In-Home bus)
• PRS 602-... (for Vario bus)
• USB driver (on CD BPS 650-...)
Current versions of the BPS 650-...
and PRS 602-... software are avail-
able in the download area under
www.siedle.com.
Specications
Operating voltage:
10–15VAC or 10–30VDC
Protection system: IP20
Ambient temperature:
0°Cto+40°C
Horizontal pitch (HP): 3
Dimensions (mm) W x H x D:
53.5x89x60
Application
L’interface de programmation
PRI 602-... USB, pour montage dans
tableau de distribution, relie un PC
Windows au bus Siedle-In-Home et
au bus Siedle Vario, par l’intermé-
diaire de l’interface USB.
Raccordement aux blocs d‘alimen-
tation BNG 650-... et BVNG 650-...
avec ZBVG 650-...
Le logiciel de programmation bus
BPS 650-... et PRS602-01 fait
partie de l‘étendue de la fourniture.
Interface avec le bus Siedle In-Home
par l‘intermédiaire de la prise
Western 8 pôles ou par l‘intermé-
diaire de bornes à vis.
Un seul PRI 602-... USB peut être
raccordée à un PC.
Etendue de la fourniture
• Interface de programmation
PRI 602-... USB occupant 3 unités
modulaires
• Câble USB type A sur type B
(longueur 3 m)
• Câble Western avec prise mâle 8
pôles (longueur 3 m)
• Logiciel BPS 650-... version V2.8.x
ou plus
• Logiciel PRS 602-... version V5.xx
ou plus
• La présente information produit
Conditions à remplir par le
système pour le logiciel de
programmation bus BPS 650‑...
PC avec
• lecteur de CD-ROM
• Intel Pentium III/1 GHz
• Mémoire principale avec
RAM 512 MB au moins
• Carte graphique performante
• Systèmes d’exploitation à partir
de Microsoft® Windows 2000/XP/
Vista/Windows 7 (sans garantie
pour Windows 95, 98SE et 98Me,
de même que Windows NT 4.0 à
partir de SP3 car, depuis, Microsoft a
suspendu le soutien pour ce système
d’exploitation; actuellement, pas
encore de garantie pour Windows
Vista, le driver USB fait déjà l’objet
d’une évolution)
• Internet Explorer, dernière version
• Acrobat Reader, dernière version
Français
Montage en saillie
1 Monter l’interface de program-
mation sur barre DIN (distribution).
2 Montage en saillie possible avec
l’accessoire ZAP 3-0 (ne fait pas
partie de l’étendue de la fourniture).
3 Implantation des bornes
Vcc
GND
Alimentation par le
BNG/BVNG650-...
cv
bv
Tension d‘alimenta-
tion par le bus Vario
10–15VCA ou
10–30VCC
Sa
Sb
Raccordement au
bus In-Home
Da
Db
Raccordement au
bus Vario
Installation du logiciel
Une fois le montage effectué, on
installe les composants du logiciel
sur le PC. On installe :
• BPS 650-... (pour bus In-Home)
• PRS 602-... (pour bus Vario)
• Driver USB (sur CD BPS 650-...)
Les versions actuelles des logiciels
BPS 650-... et PRS 602-... sont dis-
ponibles dans la zone de télécharge-
ment à l’adresse www.siedle.com.
Caractéristiques techniques
Tension d‘entrée :
10–15VAC ou 10–30VDC
Indice de protection : IP20
Température ambiante :
0°Cà+40°C
Unité de Division (UD) : 3
Dimensions (mm) l x H x P :
53,5x89x60

5
Impiego
L‘interfaccia di programmazione
PRI 602-... USB nella scatola del
quadro di distribuzione collega un
PC Windows tramite interfaccia USB
con il sistema Siedle In-Home-Bus e il
sistema Siedle Vario-Bus.
Collegamento agli alimentatori
BNG 650-... e BVNG 650-... tramite
ZBVG 650-...
Il software di programmazione
bus BPS 650-... e PRS602-01 sono
inclusi nel kit di fornitura. Interfaccia
con il sistema Siedle In-Home-Bus
tramite presa Western a 8 poli o
morsetti a vite.
Ad un PC può essere collegata una
sola PRI 602-... USB.
Kit di fornitura
• Interfaccia di programmazione
PRI 602-... USB nella scatola trimo-
dulare
• Cavo USB tipo A su tipo B
(lunghezza 3 m)
• Cavo Western con connettore
a 8 poli (lunghezza 3 m)
• Software BPS 650-... V2.8.x o
superiore
• Software PRS 602-... V5.xx o
superiore
• Il presente opuscolo informativo
sul prodotto
Requisiti del sistema per il soft-
ware di programmazione bus
BPS 650‑...
PC con
• Drive CD-ROM
• Intel Pentium III/1 GHz
• Memoria principale con RAM di
almeno 512 MB
• Scheda graca ad alte prestazioni
• Sistemi operativi a partire da
Microsoft® Windows 2000/XP/Vista/
Windows 7 (senza garanzia per
Windows 95, 98SE e 98Me, nonché
Windows NT 4.0 a partire da SP3,
poiché nel frattempo Microsoft ha
interrotto il supporto per questi
sistemi operativi; momentaneamente
anche senza garanzia per Windows
Vista; il driver USB è già in corso di
rielaborazione)
Italiano
• Internet Explorer, versione aggior-
nata
• Acrobat Reader, versione aggior-
nata
Montaggio appoggio muro
1 Montare interfaccia di program-
mazione sulla barra DIN (distribu-
zione).
2 Si può eseguire il montaggio
appoggio muro con l’accessorio
ZAP 3-0 (non incluso nel kit di for-
nitura).
3 Assegnazione dei morsetti
Vcc
GND
Alimentazione dal
BNG/BVNG650-...
cv
bv
Tensione di alimentazione
dal Vario-Bus 10–15VAC
o 10–30VDC
Sa
Sb
Collegamento a
In-Home-Bus
Da
Db
Collegamento a
Vario-Bus
Installazione del software
Ad avvenuto montaggio i compo-
nenti del software vengono installati
sul PC. Si installano:
• BPS 650-... (per In-Home-Bus)
• PRS 602-... (per Vario-Bus)
• Driver USB (su CD BPS 650-...)
Le versioni aggiornate del software
BPS 650-... e PRS 602-... sono dispo-
nibili nella sezione di download sul
sito www.siedle.com.
Dati tecnici
Tensione d’esercizio:
10–15 V AC o 10–30 V DC
Classe di protezione: IP20
Temperatura ambiente:
da0°Ca+40°C
Unità di modulare: 3
Dimensioni (mm) Larg. x Alt. x Prof.:
53,5 x 89 x 60
Toepassing
De programmeerinterface PRI 602-...
USB in schakelbordbehuizing ver-
bindt een Windows-PC via de USB-
interface met de Siedle In-Home-Bus
en de Siedle Vario-Bus.
Aansluiting op de netvoedingen
BNG 650-... en BVNG 650-... met
ZBVG 650-...
De bus programmeersoftware
BPS 650-... en PRS 602-01 zn in
de leveringsomvang inbegrepen.
Interface naar de Siedle In-Home-Bus
via 8-polige Westernbus of schroef-
klemmen.
Op een PC kan slechts één
PRI 602-... USB worden aangesloten.
Leveringsomvang
• Programmeerinterface PRI 602-...
USB in 3-Raster-Behuizing
• USB-Kabel type A naar type B
(lengte 3 m)
• Westernkabel met 8-polige stekker
(lengte 3 m)
• Software BPS 650-... V2.8.x of
hoger
• Software PRS 602-... V5.xx of
hoger
• Deze productinformatie
Systeemvereisten voor de bus
programmeersoftware BPS 650‑...
PC met
• CD-ROM loopwerk
• Intel Pentium III/1 GHz
• Geheugen van min. 512 MB RAM
• krachtige grasche kaart
• Besturingssystemen vanaf
Microsoft® Windows 2000/XP/
Vista/Windows 7 (zonder garantie
voor Windows 95, 98SE en 98Me,
evenals Windows NT 4.0 vanaf SP3,
omdat inmiddels de ondersteuning
voor deze besturingssystemen vanuit
Microsoft werd gestopt; momenteel
nog zonder garantie voor Windows
Vista, de USB driver wordt reeds
aangepast)
• Internet Explorer de meeste
actuele versie
• Acrobat Reader de meeste actuele
versie
Nederlands

6
Opbouwmontage
1 Programmeerinterface op DIN-rail
monteren (verdeling).
2 Opbouwmontage met accessoire
ZAP 3-0 mogelk (niet in leverings-
omvang).
3 Klemmenindeling
Vcc
GND
Verzorging vanaf de BNG/
BVNG650-...
cv
bv
Verzorgingsspanning
vanaf de Vario-Bus
10–15VAC of
10–30VDC
Sa
Sb
Aansluiting op de
In-Home-Bus
Da
Db
Aansluiting op de
Vario-Bus
Installatie van de software
Na geslaagde montage worden de
softwarecomponenten op de PC
geïnstalleerd. Geïnstalleerd wordt:
• BPS 650-... (voor In-Home-Bus)
• PRS 602-... (voor Vario-Bus)
• USB Drivers (op CD BPS 650-...
Actuele versies van de software
BPS 650-... en PRS 602-... staan in
het downloadbereik onder
www.siedle.com ter beschikking.
Technische gegevens
Gebruiksspanning:
10–15 V AC of 10–30 V DC
Beschermingsklasse: IP20
Omgevingstemperatuur:
0°Ctot+40°C
Verdelingseenheid (TE): 3
Afmetingen (mm) B x H x D:
53,5 x 89 x 60
Anvendelse
Programmeringsinterface
PRI 602-... USB i fordelingstavleka-
binettet forbinder en Windows-PC
via USB-grænseaden med Siedle
In-Home-bussen og Siedle Vario-
bussen.
Tilslutning til strømforsyningerne
BNG 650-... og BVNG 650-... med
ZBVG 650-...
Bus-programmeringssoftwaren
BPS 650-... og PRS 602-01 følger
med leveringen. Grænseade til
Siedle In-Home-bus via 8-polet
western-bøsning eller skrueklemmer.
Til en PC kan der kun tilsluttes en
PRI 602-... USB.
Leveringsomfang
• Programmeringsinterface
PRI 602-... USB til DINskinnemontage
• USB-kabel type A til type B
(længde 3 m)
• Datastik med 8-polet stik
(længde 3 m)
• Software BPS 650-... V2.8.x eller
højere
• Software PRS 602-... V5.xx eller
højere
• Denne produktinformation
Systemkrav til bus-programme-
ringssoftwaren BPS 650‑...
PC med
• CD-ROM-drev
• Intel Pentium III/1 GHz
• Intern hukommelse med
min. 512 MB RAM
• Højtydende grafikkort
• Styresystemer fra Microsoft®
Windows 2000/XP/Vista/Windows 7
(Windows 95, 98SE og 98Me samt
Windows NT 4.0 fra SP3 uden
ansvar, da Microsoft har indstillet
supporten til disse styresystemer; for
øjebliket uden ansvar for Windows
Vista, USB-driver er under revision)
• Internet Explorer i opdaterede
versioner
• Acrobat Reader i opdaterede
versioner
Dansk
Frembygningsmontage
1 Monter Programmeringsinterface
på DIN-skinnen (fordeling).
2 Mulighed for frembygning med
tilbehør ZAP 3-0 (medfølger ikke ved
levering).
3 Klemmekonguration
Vcc
GND
strømforsyning fra BNG/
BVNG650-...
cv
bv
forsyningsspænding
fra Vario-bussen
10–15VAC eller
10–30VDC
Sa
Sb
tilslutning til In-Home-
bussen
Da
Db
tilslutning til Vario-
bussen
Installation af softwaren
Efter montagen installeres software-
komponenterne på pc’en:
• BPS 650-... (til In-Home-bus)
• PRS 602-... (til Vario-bus)
• USB-drev (cd-rom BPS 650-...)
Aktuelle versioner af softwaren
BPS 650-... og PRS 602-... nder
De under downloads på adressen
www.siedle.com.
Tekniske data
Driftsspænding:
10–15 V AC eller 10–30 V DC
Kapslingsklasse: IP20
Omgivelsestemperatur:
0°Ctil+40°C
Delingsenhed: 3
Mål (mm) b x h x d: 53,5 x 89 x 60

7
Användning
Programmeringsgränssnitt PRI602-...
USB i kopplingspanelhöljet förbinder
en Windows-PC via USB-gränssnittet
med Siedle In-Home-bussen och
Siedle Vario-bussen.
Anslutning till nätaggregaten
BNG 650-... och BVNG 650-... med
ZBVG 650-...
Programvaran för buss-program-
mering BPS 650-... och PRS602-01
ingår i leveransomfånget. Gränssnitt
till Siedle-In-Home-bussen via
8-poligt modularjack eller via skruv-
klämmor.
Till en PC kan endast en PRI 602-...
USB anslutas.
Leveransomfång
• Programmeringsgränssnitt
PRI 602-... USB i 3-rasters-hölje
• USB-kabel typ A till typ B
(längd 3 m)
• Modularkabel med 8-polig
stickkontakt (längd 3 m)
• Programvara BPS 650-... V2.8.x
eller högre
• Programvara PRS 602-... V5.xx
eller högre
• Denna produktinformation
Systemförutsättningar för pro-
gramvaran för buss-programme-
ring BPS 650‑...
PC med
• CD-ROM drivenhet
• Intel Pentium III/1 GHz
• Primärminne med minst
512 MB RAM
• Kraftfullt grafikkort
• Drivsystem från Microsoft®
Windows 2000/XP/Vista/Windows 7
(utan garanti för Windows 95, 98SE
och 98Me, samt Windows NT 4.0
från SP3, eftersom Microsoft numera
har avskaffat supporten för dessa
drivsystem; för närvarande utan
garanti även för Windows Vista,
USB-drivaren överarbetas redan)
• Internet Explorer med den aktuella
versionen
• Acrobat Reader med den aktuella
versionen
Svenska
Utanpåliggande montering
1 Montera Programmeringsgräns-
snitt på hattskenan (fördelare).
2 Med tillbehöret ZAP 3-0 kan mon-
teringen ske utanpåliggande (ingår
inte i leveransen).
3 Klämtilldelning
Vcc
GND
Försörjning från BNG/
BVNG650-...
cv
bv
Försörjningsspänning
från Vario-buss
10–15VAC eller
10–30VDC
Sa
Sb
Anslutning till In-Home-
buss
Da
Db
Anslutning till Vario-buss
Installation av programvaran
När monteringen är avslutad, kan
programvarans komponenter instal-
leras på PC:n. Följandes installeras:
• BPS 650-... (för In-Home-buss)
• PRS 602-... (för Vario-buss)
• USB drivrutin (på CD BPS 650-...)
De aktuella versionerna av program-
varorna BPS 650-... och PRS 602-...
nns tillgängliga i nedladdnings-
zonen under www.siedle.com.
Tekniska data
Driftsspänning:
10–15 V AC eller 10–30 V DC
Skyddstyp: IP20
Omgivningstemperatur:
0°Ctill+40°C
Delningsenhet (TE): 3
Mått (mm) B X H X D: 53,5 x 89 x 60

S. Siedle & Söhne
Telefon- und Telegrafenwerke OHG
Postfach 1155
78113 Furtwangen
Bregstraße 1
78120 Furtwangen
Telefon [phone]
Telefax [phone]
www.siedle.de
[email protected]
© 2013/10.13
Printed in Germany
Best. Nr. 0-1101/135245
