SSS Siedle CEC 612-0 User manual

Produkt-
information
Kamera Extern Color
CEC 612-0
External Colour Camera
CEC 612-0
Caméra Extérieure Color
(Couleur)
CEC 612-0
Telecamera a colori
esterna
CEC 612-0
Camera Extern Kleur
CEC 612-0
Eksternt farvekamera
CEC 612-0
Kamera Extern Color
CEC 612-0

6
7

1
2
3

4
b
a
c
5

2
Elektrostatische Aufladung
Durch elektrostatische Aufladung
kann bei direktem Kontakt mit
der Leiterplatte das Gerät zerstört
werden. Vermeiden Sie daher ein
direktes Berühren der Leiterplatte.
Lieferumfang
• CEC 612-...
• 3 Kreuzschlitzschrauben 3,9 x 40
• 3 Dübel D = 6 mm
• Inbusschlüssel Größe 3
• Silicagel-Beutel
• diese Produktinformation
Montage
1Die drei Inbusschrauben am Kam-
erafuß mit einer halben Umdrehung
etwas lösen, damit der Wandarm
bewegt werden kann. Wandarm
anschließend mit der Kamera an der
Wand befestigen. Bohrschablone
auf der Klappseite verwenden.
Beiliegende Dübel und Schrauben
verwenden.
2Kamera ausrichten und mit den 3
Inbusschrauben in der gewünschten
Stellung fixieren. Die Kamera mit
fixiertem Wandarm nicht bewegen,
da sonst Undichtigkeiten im
Gehäuse entstehen können.
3Gehäuse der Kamera zur
Einstellung von Zoom und Focus
abnehmen. Von der Rückseite die
zwei Inbusschrauben lösen und
Gehäuse nach vorne abnehmen.
Den ab Werk eingelegten Silicagel-
Beutel entfernen und entsorgen.
Bei Montage an der Decke
muss die Kamera und das
Gehäuse um 180° gedreht werden.
Die externe Kamera CEC 612-...
benötigt zum Anschluss an die
Gebäudeinstallation eine separate,
handelsübliche Anschluss-/
Abzweigdose.
4 Die Einstellung des Zoom erfolgt
mit dem Regler a, Einstellung des
Focus mit dem Regler b.
cMit dem DIL-Schalter 1-8 können
an der Kamera Einstellungen ver-
ändert werden. (Siehe Tabelle)
5Den verpackten Silicagel-Beutel
aus der Schutzfolie nehmen und in
das Kameragehäuse einlegen.
Das Silicagel verhindert Feuchtig-
keitsbildung (bedingt durch den
Temperaturunterschied innerhalb
und außerhalb des Gehäuses). Das
Silicagel erst aus dem Schutzbeutel
auspacken, wenn das Kamera-
gehäuse zugeschraubt wird. Ein
zu frühes Öffnen des Schutzbeutel
kann zum Vollsaugen des Silicagels
in sehr kurzer Zeit führen, und
es damit unbrauchbar machen.
Nachdem das Gehäuse verschraubt
wurde die Schutzfolie an der
Sichtscheibe entfernen.
6Diagramm Erfassungsbereich
externe Kamera CEC 612 mit
Bildaufnahme-Chip 1/3”.
Objektbreite in m
Objektabstand in m
7Klemmenbelegung
-= Versorgung (schwarz)
+= Versorgung (rot)
L= Videosignal Leiter 1 Vss (gelb)
S= Videosignal Schirm Masse
(schwarz)
Installation
Installation und Inbetrieb nahme ist
im Systemhandbuch 1+n-Technik
bzw. In-Home-Bus: Video
beschrieben (liegt den Netzgeräten
NG 602-.../BVNG 650-... bei).
Technische Daten
• Bildaufnahme Farb-CCD-Sensor
1/3“; 752 (H) x 582 (V) 440.000
Bildpunkte
• Manuelles Zoom-Objektiv
3,8-9,5 mm, F 1,3, mit IR-Filter,
automatisch einschwenkend
• Blickwinkel horizontal 74° – 30°
• Lichtempfindlichkeit 0,5 Lux bei
Farb be trieb und 0.24 Lux bei s/w-
Betrieb, jeweils bei F 1,2
• Gegenlichtkompensation
• Automatischer Weißabgleich
• Auflösung horizontal 540
TV-Linien
• Videosignal 1 Vss, FBAS an
75 Ohm
• Temperaturbereich
-20°C bis + 40°C
Anwendung
Kamera Extern Color im Wetter-
schutz gehäuse (IP 66), Wandarm
mit Kugelkopf und innenliegender
Kabel führung. Integrierte Tag-/
Nachtschaltung, geeignet für die
Montage im Innen- oder Außen-
bereich. Manuell einstellbarer Zoom-
und Focusbereich. Gehäuse zum
Schutz gegen Sonneneinstrahlung.
Der Wandarm mit Kugelkopf sowie
das Befestigungsmaterial liegt der
Kamera bei. Die Anschlüsse der
1,5 m langen Anschlussleitung sind
gekennzeichnet. Übertragung des
Videosignal über Koaxkabel
75 Ohm.
Elektrische Spannung
Einbau, Montage und Service-
arbeiten elektrischer Geräte
dürfen ausschließlich durch eine
Elektro-Fachkraft erfolgen.
• Betreiben Sie die Kamera nicht
außerhalb der angegebenen Tem-
peratur-, Feuchtigkeits- oder Span-
nungsgrenzwerte.
• Bei der Verlegung der Anschluss-
kabel ist darauf zu achten, dass
diese nicht belastet, geknickt oder
beschädigt werden.
Einbauhinweis
Folgende Einbausituationen müssen
unbedingt vermieden werden:
• direktes Gegenlicht
• direkte Sonneneinstrahlung
• Bildhintergrund mit großer
Hellig keit
• stark reflektierende Wände auf
der gegenüberliegenden Seite der
Kamera
• Leuchten bzw. direkte Lichtquellen
im Blickfeld der Kamera
Deutsch
Installation

3
Einstellungen DIL-Schalter - Bild 4
DIL Funktion EIN (ON) AUS (OFF) ab Werk
1 INT/LL Interner Sync-Modus Line-Lock-Modus OFF
2 ELC/ALC ELC: Elektronischer Verschlussmodus ALC: Auto-Blenden-Objektiv-Modus OFF
3 BLC Gegenlichkompensation EIN Gegenlicht kompensation AUS OFF
4 AGC TB AGC Turbo EIN, max. 34 dB AGC Turbo AUS 28 dB OFF
5 FL Flimmerfrei EIN Flimmerfrei AUS OFF
Verschluss fixiert auf 1/120 Sek.
6 SHARP Geschärftes Bild Natürliches Bild ON
7 DAY-NIGHT TAG (Farbe)/Nacht (Schwarzweiß) Tag/Nacht-Betrieb AUS ON
Betrieb EIN
8 IR MODE Hoher Schwellenwert für Verlassen Niedriger Schwellenwert OFF
des Nachtmodus für Verlassen des Nachtmodus
• Spannungsversorgung
10,5–30 V, DC max. 250 mA
• Schutzart IP 66
• Anschluss-Kabel 1,5 m lang
• Abmessungen mit Wandarm
B x H x T 62 x 96,5 x 187,5 mm
• Farbe Silber RAL 9006
Pflegehinweise
Reinigen Sie die Kamera und das
Kamerafenster nur mit einem mit
milder Seifenlösung angefeuch teten,
weichen Tuch. Trockene Reinigung,
aggressive Reiniger und Scheuer-
mittel können die Oberfläche
beschädigen.
1Die Synchronisation ist zwischen
Intern und AC Line Lock umschalt-
bar. Im Line-Lock-Modus wird mit
der Netz frequenz (50 Hz) synchro-
nisiert.
2 ELC regelt die Lichtempfindlichkeit
elektronisch, ALC regelt die Licht-
empfindlichkeit über die Blende
mechanisch.
3 Gegenlichtkompensation Ein-
oder Ausschalten.
4Ausstattung mit einer AGC-
Funktion für eine Verstärkung auf
bis zu 34 dB. (Das Bild ist leichter
zu erkennen, auch bei schlechten
Lichtverhältnissen.)
Der AGC-Modus ist zwischen OFF
und TURBO umschaltbar.
5 Der Flimmerfrei-Modus ist nützlich
an Orten mit einer Netzfrequenz
von 50 Hz, NTSC TV-Systemen
oder mit einer Netzfrequenz von
60 Hz und PAL TV-System, um bei
Neon-beleuchtung das Flimmern zu
reduzieren. Wenn FL einge schaltet
ist, ist die Empfindlichkeit bei
geringer Umgebungsbe leuch tung
um ca. 30% reduziert.
6 Das Bild kann elektronisch
“geschärft” werden.
7 Tag/Nacht-Betrieb Ein- oder
Ausschalten.
8 Bei eingeschaltetem IR-Modus
wird die Möglichkeit für ein Hin-
und Herschalten des Filterschalters
(wiederholtes EIN-AUS-Schalten) bei
auf- oder untergehender Sonne oder
bei anderen, unerwarteten Fällen
reduziert.

4
English
Installation
the circuit board must be avoided.
Scope of supply
• CEC 612-...
• 3 cross-head recess screws
3.9 x 40
• 3 wall plugs D = 6 mm
• Allen key size 3
• Silica gel sachet
• This product information
Mounting
1Release the three Allen screws at
the foot of the camera by half a turn
to allow the wall arm to move. Then
fasten the wall arm with the camera
to the wall. Use the drilling template
on the fold-out cover page. Use the
provided wall plugs and screws.
2Align the camera and fix in the
required position using the 3 Allen
screws. Do not move the camera
with the wall arm fixed, as this can
compromise the seal of the camera
housing.
3Remove the camera housing in
order to set the zoom and focus.
From the back, release the two Allen
screws and pull off the housing
towards the front. Remove the
silica gel inserted in the factory and
dispose of.
When mounting on the ceiling,
the camera and the housing
must be turned by 180°.
For connection to the building
installation, the external camera
CEC 612-... requires a separate
customarily available junction box.
4 The zoom is set using controller a,
the focus is set using controller b.
cUsing DIL switch 1-8, it is possible
to change the camera settings. (see
table)
5Remove the packaged silica gel
bag from the protective film and
insert it in the camera housing. The
silica gel prevents the formation of
moisture (due to the temperature
difference outside and inside the
housing). Only unpackage the silica
gel from the protective bag when
the camera housing is screwed shut.
Opening the bag too early can result
in the silica gel becoming saturated
prematurely, making it unusable.
After screwing together the housing,
remove the protective film at the
viewing window.
6Diagram showing the pick-up
range of external camera CEC 612
with image pick-up chip 1/3”.
Lens width in m
Lens distance in m
7Terminal assignment
-= Power supply (black)
+= Power supply (red)
L= Video signal
conductor 1 Vss (yellow)
S= Video signal shield
ground (black)
Installation
Installation and commissioning are
described in the 1+n technology /
In-Home-Bus: Videosystem manual
(provided with line rectifiers
NG 602-.../BVNG 650-... ).
Specifications
• Image pick-up colour CCD sensor
1/3“; 752 (H) x 582 (V)
440.000 pixel
• Manual zoom lens attachment
3.8-9.5 mm, F 1.3, with IR filter,
automatic swivel action
• Horizontal angle of vision
74° – 30°
• Light sensitivity 0.5 Lux in colour
mode and 0.24 Lux in monochrome
mode, each at F 1.2
• Ajour light compensation
• Automatic white adjustment
• Horizontal resolution
540 TV lines
• Video signal 1 Vss, FBAS at
75 Ohm
• Temperature range
-20°C to + 40°C
• Power supply
10.5–30 V, DC max. 250 mA
• Protection system IP 66
• Connecting cable 1.5 m long
• Dimensions with wall arm
W x H x D 62 x 96.5 x 187.5 mm
• Colour silver RAL 9006
Application
External colour camera in a weather-
proof housing (IP 66), wall arm
with ball head and internal wiring.
Integrated day/night switching,
suitable for mounting indoors or
outdoors. Manually adjustable
zoom and focus range. Housing
with integral sun shade. The wall
arm with ball head and fastening
material are provided with the
camera. The terminals of the 1.5 m
long connecting cable are marked.
Transmission of the video signal via
coaxial cable 75 Ohm.
Electrical voltage
Mounting, installation and
servicing work on electrical
devices may only be performed
by a suitably qualified electrician.
• Never operate the camera outside
the specified limiting temperature,
humidity or voltage values.
• When laying the connecting cable,
ensure that it is not subjected to
load, kinked or damaged.
Mounting instructions
The following installation situations
must be avoided without fail:
• Direct ajour light
• Direct sunlight
• Very bright picture background
• Highly reflective walls opposite the
camera
• Lamps or direct light sources
within the camera‘s range of vision
Electrostatic charging
Electrostatic charging can cause
irreparable damage to the circuit
board as a result of direct contact.
For this reason, direct contact with

5
DIL switch settings - Fig. 4
DIL Function ON OFF as deliv.
1 INT/LL Internal sync mode Line lock mode OFF
2 ELC/ALC ELC: Electronic lock mode
ALC: Auto shutter lens attachment mode OFF
3 BLC Ajour light compensation ON Ajour light compensation OFF OFF
4 AGC TB AGC Turbo ON, max. 34 dB AGC Turbo OFF 28 dB OFF
5 FL Flicker-free ON Flicker-free OFF OFF
Lock fixed at 1/120 secs.
6 SHARP Focused picture Natural picture ON
7 DAY-NIGHT DAY (colour)/Night (monochrome) Day/Night mode OFF ON
mode ON
8 IR MODE High threshold value for quitting Low threshold value OFF
night mode for quitting night mode
Care of your phone
Only clean the camera and
camera window using a soft
cloth dampened with a mild soap
solution. Dry cleaning, aggressive
cleaning agents and abrasives can
damage the surface.
1Synchronizationcan be switched
over between internal and AC Line
Lock. In the Line Lock mode, the
camera is synchronized with the
mains frequency (50 Hz).
2 ELC controls the light sensitivity
e lectronically, ALC controls the light
sensitivity mechanically by means of
the shutter.
3Switches backlight compensation
on or off.
4 Equipped with an AGC function
for gain to as much as 34 dB.
(This makes the picture easier
to recognize even in poor light
conditions.) The AGC mode can be
switched between OFF and TURBO.
5The flicker-free mode is useful in
locations with a mains frequency
of 50 Hz, NTSC TV systems or with
a mains frequency of 60 Hz and
PAL TV systems, in order to reduce
flickering effects produced by neon
lighting. When FL is switched on,
sensitivity with minimal ambient
lighting is reduced by around 30%.
6The picture can be electronically
„focused“.
7Switches daytime/night-time
operation on or off.
8 With the IR mode switched on,
the possibility to flip the filter switch
backwards and forwards (repeated
ON/OFF switching) during sunset or
sunrise or under other unexpected
conditions is reduced.

6
Français
Installation
Charge électrostatique
La charge électrostatique peut
détruire l‘appareil en cas de contact
direct avec la carte de circuits
imprimés. Evitez par conséquent
tout contact direct avec la carte de
circuits imprimés.
Etendue de la fourniture
• CEC 612-...
• 3 vis à empreinte cruciforme
3,9 x 40
• 3 chevilles D = 6 mm
• Clé mâle coudée pour vis à six
pans creux taille 3
• Sachet de gel de silicate
• La présente information produit
Montage
1Desserrer un peu, d‘un demi-tour,
les vis à six pans creux du pied de la
caméra, afin de pouvoir déplacer le
bras de fixation murale. Fixer ensuite
le bras, avec la caméra, sur le mur.
Utiliser le gabarit de perçage sur le
côté rabattable. Utiliser les chevilles
et les vis jointes.
2Ajuster la caméra et, à l‘aide
des 3 vis à six pans creux, la fixer
dans la position souhaitée. Ne pas
déplacer la caméra, bras de fixation
murale fixé, afin d‘éviter toute perte
d‘étanchéité dans le boîtier.
3Déposer le boîtier de la caméra
pour régler le zoom et la mise au
point. Sur la face arrière, desserrer
les deux vis à six pans creux et
déposer le boîtier par l‘avant. Retirer
le sachet de Silicagel placé en usine
et l‘éliminer.
Dans le cas d‘un montage en
plafond, il faut tourner
la caméra et le boîtier sur 180°.
Pour son raccordement à
l‘installation du bâtiment, la caméra
externe CEC 612-... nécessite une
prise de raccordement/dérivation
séparée que l‘on trouve dans le
commerce.
4 Le réglage du zoom s‘effectue à
l‘aide du régulateur a, et le réglage
de la mise au point s‘effectue avec le
régulateur b.
cLe commutateur DIL 1-8 permet de
modifier les réglages sur la caméra.
(voir tableau)
5Prélever du film de protection
le sachet de Silicagel joint au
conditionnement, et le placer dans
le boîtier de la caméra. Le Silicagel
empêche la formation d‘humidité
(due à la différence de température
à l‘intérieur et à l‘extérieur du
boîtier). Ne retirer le Silicagel du
sachet de protection qu‘au moment
de visser le boîtier de la caméra. Le
fait d‘ouvrir le sachet de protection
trop tôt peut avoir pour consé-
quence une aspiration complète du
Silicagel en un temps très court, et le
rendre ainsi inutilisable. Une fois que
le boîtier a été vissé, retirer le film de
protection de la vitre.
6Diagramme plage de détection
de la caméra externe CEC 612 avec
puce de prise de vues 1/3”.
Largeur des bâtiments en m (mètres)
Ecartement des bâtiments en m
7Implantation des bornes
-= Alimentation (noir)
+= Alimentation (rouge)
L= Conducteur signal
vidéo 1 Vss (jaune)
S= Masse blindage signal
vidéo (noir)
Installation
L‘installation et la mise en service
sont décrites dans le manuel système
Technique 1+N ou Bus In-Home :
vidéo (joint aux blocs d‘alimentation
NG 602-.../BVNG 650-...).
Caractéristiques techniques :
• Prise de vues capteur CCD couleur
1/3“; 752 (H) x 582 (V) 440.000
points d‘image
• Objectif zoom manuel
3,8-9,5 mm, F 1,3, avec filtre IR, à
rentrée automatique
• Angle de visée horizontal
74° – 30°
• Sensibilité à la lumière 0,5 Lux en
mode couleur et 0.24 Lux en mode
N/B, à F 1,2
• Compensation du contre-jour
• Ajustement automatique du blanc
Application
Caméra Extérieur Color (Couleur)
dans un boîtier de protection
contre les intempéries (IP 66),
bras de fixation murale avec tête
sphérique et passage de câble
intérieur. Commutation jour/nuit
intégrée, convient pour être montée
à l‘intérieur ou à l‘extérieur. Plage
de zoom et mise au point réglable
manuellement. Boîtier de protection
contre le rayonnement solaire. Le
bras de fixation murale avec tête
sphérique, de même que le matériel
de fixation, sont joints à la caméra.
Les raccordements du câble de
raccordement de 1,5 m de longueur
sont repérés. Transmission du signal
vidéo par câble coaxial 75 ohms.
Tension électrique
L‘installation, le montage et
l‘entretien d‘appareils électriques
ne doivent être réalisés que par
un spécialiste en électricité.
• Ne pas utiliser la caméra en dehors
des valeurs limites de température,
d‘humidité ou de tension indiquées.
• Au moment de poser les câbles
de raccordement, veiller à ne
pas les charger, les plier ou les
endommager.
Einbauhinweis
Les situations de montage suivantes
doivent impérativement être évitées :
• Contre-jour direct
• Rayonnement direct du soleil
• Arrière-plan d‘une grande
luminosité
• Parois fortement réfléchissantes du
côté opposé de la caméra
• Lampes ou sources de lumière
directes dans le champ de vision de
la caméra

7
Réglages commutateur DIL - Figure 4
DIL Fonction MARCHE (ON) ARRET (OFF) de l‘usine au dép.
1 INT/LL Mode sync. interne Mode Line-Lock OFF
2 ELC/ALC ELC : Mode obturateur électronique ALC : Mode objectif diaphragme auto
(contrôle électronique de luminosité) (contrôle automatique de luminosité) OFF
3 BLC MARCHE compensation de ARRET compensation
rétro-éclairage (contre-jour) de rétro-éclairage (contre-jour) OFF
4 AGC TB MARCHE Turbo AGC ARRET Turbo AGC 28 dB OFF
(contrôle automatique du gain),
max. 34 dB
5 FL MARCHE Sans scintillement ARRET Sans scintillement OFF
Obturateur fixé à 1/120 sec.
6 SHARP Image nette Image naturelle ON
7 DAY-NIGHT MARCHE mode JOUR (couleur)/Nuit ARRET mode jour/nuit ON
(noir et blanc)
8 IR MODE Grande valeur de seuil pour quitter Petite valeur de seuil OFF
le mode nuit pour quitter le mode nuit
• Résolution horizontale
540 lignes TV
• Signal vidéo 1 Vss,
FBAS en 75 ohms
• Plage de températures
-20°C à + 40°C
• Alimentation en tension
10,5–30 V, CC max. 250 mA
• Indice de protection IP 66
• Câble de raccordement
longueur 1,5 m
• Dimensions avec bras de fixation
murale LxHxP 62 x 96,5 x 187,5 mm
• Couleur argent RAL 9006
Conseils d‘entretien
Pour nettoyer la caméra et la vitre
de la caméra, n‘utiliser qu‘un chiffon
doux humidifié d‘une solution
savonneuse non agressive.
Un nettoyage à sec, un détergent
agressif et un produit abrasif
peuvent endommager la surface.
1La synchronisation est commutable
entre Interne et AC Line Lock.
En mode Line-Lock, la caméra se
synchronise sur la fréquence réseau
(50 Hz).
2 ELC régule électroniquement la
sensibilité lumineuse, ALC régule
mécaniquement la sensibilité
lumineuse par l‘intermédiaire du
diaphragme.
3 Mise en marche ou arrêt de la
compensation du contre-jour.
4 La caméra est équipée d‘une
fonction AGC pour une ampli-
fication jusqu‘à 34 dB. (Ceci permet
de reconnaître plus facilement
l‘image, même lorsque les conditions
d‘éclairage sont mauvaises.)
Le mode AGC est commutable entre
OFF (Arrêt) et TURBO.
5Le mode sans scintillement est
utile en des lieux avec une fréquence
secteur de 50 Hz et comportant
des systèmes TV NTSC, ou avec
une fréquence réseau de 60 Hz et
comportant un système TV PAL,
afin de réduire le scintillement en
cas d‘éclairage au néon. Lorsque
le mode FL est en fonction, la
sensibilité diminue d‘environ 30%
sous un éclairage ambiant faible.
6 L‘image de la caméra peut être
“rendue nette” électroniquement.
Mise en marche ou arrêt du mode
7 jours/nuit.
8 Le fait que le mode IR soit
en fonction réduit la possibilité
d‘actionner le commutateur de
filtrage dans un sens et dans l‘autre
(mises réparées sur MARCHE et
ARRET), lorsque le soleil se lève ou
se couche, ou dans d‘autres cas
inattendus.

8
Italiano
Installazione
Carica elettrostatica
In caso di contatto diretto con
il circuito stampato, la carica
elettrostatica può danneggiare
irrimediabilmente l‘apparecchio.
Evitare, pertanto, un contatto diretto
con il circuito stampato.
Kit di fornitura
• CEC 612-...
• 3 viti con intaglio a croce 3,9 x 40
• 3 tasselli D = 6 mm
• Chiave per viti ad esagono cavo
misura 3
• Sacchetto di silicagel
• Il presente opuscolo informativo
sul prodotto
Montaggio
1Allentare di un mezzo giro le tre
viti ad esagono cavo sulla base della
telecamera per riuscire a muovere
il braccio a muro. Successivamente
fissare il braccio a muro con la
telecamera alla parete. Utilizzare la
dima di foratura sul lato ribaltabile.
Utilizzare i tasselli e le viti forniti in
dotazione.
2Orientare la telecamera e fissarla
con le 3 viti ad esagono cavo nella
posizione desiderata. Non muovere
la telecamera con il braccio a muro
fissato, poiché altrimenti possono
crearsi punti non a tenuta nella
scatola.
3Smontare la scatola della
telecamera per regolare lo zoom e
la messa a fuoco. Svitare le viti ad
esagono cavo dal lato posteriore
e prelevare la scatola in avanti.
Rimuovere e smaltire il sacchetto di
silica gel inserito dal produttore.
In caso di montaggio sul
soffitto occorre ruotare la
scatola di 180°.
Per il collegamento all‘impianto
dell‘edificio della telecamera esterna
CEC 612-... è necessaria una
comune scatola di collegamento/
derivazione separata.
4 Impostare lo zoom con il
regolatore a, mentre la messa a
fuoco con il regolatore b.
cL‘interruttore DIL 1-8 consente
di modificare le impostazioni sulla
telecamera (vedere la tabella).
5Prelevare il sacchetto di silica
gel confezionato dalla pellicola
protettiva e inserirlo nella scatola
della telecamera. Il silica gel
impedisce la formazione dell‘umidità
(causata dalla differenza di
temperatura fra l‘interno e l‘esterno
della scatola della telecamera).
Estrarre il silica gel dal sacchetto
protettivo solo quando viene avvitata
la scatola della telecamera. Aprendo
troppo presto il sacchetto protettivo
il silica gel esaurisce rapidamente la
sua azione assorbente, quindi risulta
inutilizzabile. Dopo aver avvitato
la scatola della telecamera togliere
la pellicola protettiva dal pannello
trasparente.
6Schema del range di ripresa della
telecamera esterna CEC 612, ripresa
mediante chip da 1/3”.
Larghezza dell‘obiettivo in m
Distanza dell‘obiettivo in m
7Assegnazione dei morsetti
-= alimentazione (nero)
+= alimentazione (rosso)
L= segnale video conduttore
1 Vss (giallo)
S= segnale video schermo terra
(nero)
Installazione
L‘installazione e la messa in funzione
sono descritte nel manuale del
sistema 1+n o In-Home-Bus: video
(allegato agli alimentatori
NG 602-.../BVNG 650-...).
Dati tecnici
• Ripresa con sensore CCD a colori
da 1/3“; 752 (post.) x 582 (ant.)
440.000 pixel
• Obiettivo zoom manuale
3,8-9,5 mm, F 1,3, con filtro IR,
inclinazione automatica
• Angolo di ripresa orizzontale
74° – 30°
• Fotosensibilità 0,5 Lux per
funzionamento a colori e 0,24 Lux
per funziona mento in bianco e nero,
Modo d‘uso
Telecamera a colori esterna nella
scatola protetta contro le intemperie
(IP 66), braccio a muro con
testa sferica e passacavi interno.
Commutazione giorno/notte
integrata, adatta per il montaggio
in ambienti interni o esterni. Campo
di ripresa e di messa a fuoco
regolabile manualmente. Scatola per
la protezione parasole. Il braccio a
muro con testa sferica e i dispositivi
di fissaggio vengono forniti in
dotazione con la telecamera. I
punti di collegamento del cavo
di connessione lungo 1,5 m sono
opportunamente contrassegnati.
Trasmissione del segnale video
tramite cavo coassiale da 75 Ohm.
Tensione elettrica
Gli interventi di installazione,
montaggio e assistenza agli
apparecchi elettrici devono
essere eseguiti esclusivamente
da elettricisti specializzati.
• Non azionare la telecamera oltre
i valori limite di tensione, umidità o
temperatura indicati.
• Durante la posa del cavo di
connessione fare attenzione a
non sovraccaricare, piegare o
danneggiare il cavo.
Nota per l‘installazione
Evitare assolutamente le seguenti
situazioni di montaggio:
• Controluce diretta
• Raggi del sole diretti
• Sfondo d‘immagine molto
luminoso
• Parete molto riflettente sul lato
antistante la telecamera
• Luci o fonti di luce dirette nel
campo di ripresa della telecamera

9
Impostazioni dell‘interruttore DIL - figura 4
DIL Funzione ON OFF In fabbrica
1 INT/LL Modalità sincrona interna Modalità Line-Lock OFF
2 ELC/ALC ELC: Modalità di chiusura elettronica ALC: Modalità obiettivo auto-iris OFF
3 BLC Compensazione controluce ON Compensazione controluce OFF OFF
4 AGC TB AGC Turbo ON, max. 34 dB AGC Turbo OFF 28 dB OFF
5 FL Assenza di sfarfallamento ON Assenza di sfarfallamento OFF OFF
Chiusura fissata a 1/120 sec.
6 SHARP Immagine nitida Immagine naturale ON
7 DAY-NIGHT Funzionamento giorno (a colori)/notte Funzionamento giorno/notte OFF ON
(in bianco e nero) ON
8 IR MODE Elevato valore di soglia per uscire Basso valore di soglia OFF
dalla modalità notte per uscire dalla modalità notte
rispettiva mente F 1,2
• Compensazione controluce
• Bilanciamento automatico del
bianco
• Risoluzione orizzontale
540 linee TV
• Segnale video 1 Vss, FBAS
a 75 Ohm
• Range di temperatura da
-20°C a + 40°C
• Alimentazione di tensione
10,5–30 V, DC, max. 250 mA
• Classe di protezione IP 66
• Cavo di connessione lungo 1,5 m
• Dimensioni con braccio a muro
L x A x P 62 x 96,5 x 187,5 mm
• Colore argento RAL 9006
Istruzioni per la pulizia
Pulire la telecamera e l‘obiettivo
della telecamera esclusivamente
con un panno morbido imbevuto
di soluzione saponata delicata.
Procedure di pulizia a secco, deter-
genti aggressivi e mezzi abrasivi
possono danneggiare la superficie
dell‘apparecchio.
1La sincronizzazione è commutabile
tra Interno e AC Line Lock.
Nella modalità Line-Lock la tele-
camera viene sincronizzata con la
frequenza di rete (50 Hz).
2ELC regola elettronicamente la
fotosensibilità, ALC esegue invece
la regolazione in modo meccanico
tramite l‘otturatore.
3 Inserimento o disinserimento della
compensazione del controluce.
4 Funzione AGC per l‘amplificazione
fino a 34 dB. (Ciò consente di
rilevare l‘immagine più facilmente,
anche in condizioni di scarsa
luminosità.) La modalità AGC è
commutabile tra OFF e TURBO.
5 La modalità con assenza di
sfarfallamento è utile in luoghi
con frequenza di rete di 50 Hz,
nei sistemi TV NTSC o con una
frequenza di rete di 60 Hz e nei
sistemi TV PAL, per ridurre lo
sfarfallamento in presenza di
illuminazione al neon. Se è attivata la
modalità FL, in caso di illumi-nazione
ridotta dell‘ambiente la sensibilità è
ridotta di circa il 30%.
6L‘immagine della telecamera
può essere “resa più nitida”
elettronicamente.
7 Inserimento o disinserimento della
modalità giorno/notte.
8 Se è attivata la modalità IR, si
riduce la possibilità di portare
l‘interruttore del filtro da un modo
all‘altro (ON-OFF ripetuto) quando
il sole sorge o tramonta oppure in
presenza di altre condizioni inattese.

10
Nederlands
Installatie
Elektrostatische lading
Door electrostatische lading kan bij
een direct contact met de printplaat
het apparaat worden vernietigd.
Vermijdt u daarom het directe
aanraken van de printplaat.
Leveringsomvang
• CEC 612-...
• 3 Kruiskopschroeven 3,9 x 40
• 3 Duvels D = 6 mm
• Inbussleutel maat 3
• Silicagel-zakje
• Deze productinformatie
Montage
1De drie inbusschroeven aan de
cameravoet met een halve draai wat
losser maken, zodat de wandarm
bewogen kan worden. Wandarm
aansluitend met de camera aan de
muur bevestigen. Boorsjabloon op
ze kiepzijde gebruiken. Bijgeleverde
duvels en schroeven gebruiken.
2Camera richten en met de 3 inbus-
schroeven in de gewenste positie
fixeren. De camera met gefixeerde
wandarm niet bewegen, omdat
anders openingen in de behuizing
kunnen ontstaan.
3Behuizing van de camera voor
het instellen van zoom en focus
verwij-deren. Vanaf de achterzijde
de twee inbusschroeven los maken
en de behuizing vanaf de voorzijde
verwijderen. Het vanuit de fabriek
geleverde silicagel-zakje verwijderen
en bewaren.
Bij montage aan de deksel
dienen de camera en
de behuizing 180° te worden
gedraaid.
De externe camera CEC 612-...
benodigt voor de aansluiting op de
gebouweninstallatie een aparte,
in de handel verkrijgbaar aansluit-/
aftakkingsdoos.
4 De instelling van de zoom
geschiedt met de regelaar a, instel-
ling van de focus met de regelaar b.
cMet de DIL-schakelaars 1-8 kunnen
op de camera instellingen worden
veranderd. (zie tabel)
5Het verpakte silicagel-zakje uit
de beschermfolie nemen en in
de camerabehuizing plaatsen. De
silicagel voorkomt vochtopbouw
(ontstaan door het temperatuur-
verschil binnen en buiten de
behuizing). De silicagel pas uit de
beschermfolie uitpakken, wanneer
de camerabehuizing dichtgeschroefd
wordt. Een te vroeg openen van de
beschermfolie kan tot het in zeer
korte tijd volzuigen van de silicagel
leiden, waardoor het onbruikbaar
wordt. Nadat de behuizing is
vastgeschroefd de beschermingsfolie
op de ruit verwijderen.
6Diagram opnamebereik externe
camera CEC 612 met beeldopname-
chip 1/3”.
Objectbreedte in m
objectafstand in m
7klemmenindeling
-= verzorging (zwart)
+= verzorging (rood)
L= videosignaal leiding 1 Vss
(geel)
S= videosignaal afscherming
masse (zwart)
Installatie
Installatie en ingebruikname
wordt in het systeemhandboek
1+n-Techniek resp. In-Home-Bus:
Video beschreven (meegeleverd bij
de netvoedingen NG 602-.../
BVNG 650-...).
Technische gegevens
• Beeldopname Kleuren-CCD-Sensor
1/3“; 752 (H) x 582 (V)
440.000 beeldpunten
• Handmatig zoom-objectief
3,8-9,5 mm, F 1,3, met IR-filter,
automatisch indraaiend
• Beeldhoek horizontaal 74° – 30°
• Lichtgevoeligheid 0,5 Lux bij
kleurengebruik en 0.24 Lux bij
z/w-gebruik, telkens bij F 1,2
• Tegenlichtcompensatie
• Automatische witbalans
• Resolutie horizontaal
540 TV-lijnen
• Videosignaal 1 Vss, FBAS bij
75 Ohm
Gebruik
Camera Extern Kleur in weerbe-
schermende behuizing (IP 66),
wandarm met kogelkop en interne
kabelvoering. Geïntegreerde dag-/
nachtschakeling, geschikt voor de
montage in het binnen- of buiten-
bereik. Handmatig instelbaar zoom-
en focusbereik. Behuizing voor
bescherming tegen zonnenstralen.
De wandarm met kogelkop evenals
het bevestigings materiaal is bij de
camera meegeleverd. De aansluit-
ingen van de 1,5 m lange aansluit-
leiding zijn gekenmerkt. Overdracht
van het videosignaal over coaxkabel
75 Ohm.
Electrische spanning
Inbouw, montage en onder-
houdswerkzaamheden aan
electrische apparaten mogen
uitsluitend door een elektro-
vakman worden uitgevoerd.
• Gebruikt u de camera niet buiten
de aangegeven temperatuur-,
vochtigheids- of spannings grens-
waarden.
• Bij het verlengen van de aansluit-
kabel dient er op gelet te worden,
dat deze niet wordt belast, geknikt
of beschadigd.
Inbouwaanwijzing
De volgende inbouwsituaties dienen
absoluut vermeden te worden:
• direct tegenlicht
• direct inkomende zonnenstralen
• beeldachtergrond met grote
helderheid
• sterk reflecterende muren aan
de tegenovergestelde kant van de
camera
• Lampen resp. directe lichtbronnen
in het blikveld van de camera

11
Instellingen DIL-schakelaars - afbeelding 4
DIL funcite AAN (ON) UIT (OFF) vanuit de
fabriek
1 INT/LL Interne sync-mode Line-Lock-Mode OFF
2 ELC/ALC ELC: Electronische versleutelingsmode ALC: Auto-Fade-Objectief-Mode OFF
3 BLC Tegenlichtcompensatie AAN Tegenlichtcompensatie UIT OFF
4 AGC TB AGC Turbo AAN, max. 34 dB AGC Turbo UIT 28 dB OFF
5 FL Knippervrij AAN Knippervrij UIT OFF
Versleuteling gefixeerd op 1/120 sec.
6 SHARP Verscherpt beeld Natuurlijk beeld ON
7 DAY-NIGHT TAG (kleur)/Nacht (zwart/wit) Dag/Nacht-Gebruik UIT ON
Gebruik AAN
8 IR MODE Hoge drempelwaarde voor verlaten Lage drempelwaarde OFF
van de nachtmode voor verlaten van de nachtmode
• Temperatuurbereik
-20°C tot + 40°C
• Spanningsverzorging
10,5–30 V, DC max. 250 mA
• Zekeringtype IP 66
• Aansluitkabel 1,5 m lang
• Afmetingen met wandarm
B x H x D 62 x 96,5 x 187,5 mm
• Kleur zilver RAL 9006
Onderhoudsrichtlijnen
Reinigt u de camera en het
cameravenster alleen met een met
een milde zeepoplossing bevoch-
tigde, zachte doek.
Droge reiniging, agressieve reini-
gingsmiddelern en schuurmiddelen
kunnen het oppervlak beschadigen.
1De synchronisatie is tussen intern
en AC Line Lock omschakelbaar.
In de Line-Lock-mode wordt met de
netfrequentie (50 Hz) gesynchro-
niseerd.
2 ELC regelt de lichtgevoeligheid
electronisch, ALC regelt de
lichtge-voeligheid via de afdekklep
mechanisch.
3Tegenlichtcompensatie aan- of
uitschakelen.
4 AGC-functie voor een versterking
tot maximaal 34 dB. (Daardoor is het
beeld gemakkelijker te herkennen,
ook bij slechte lichtverhoudingen.)
De AGC-mode is tussen OFF en
TURBO omschakelbaar.
5 De knippervrij-mode is handig op
plaatsen met een netfrequentie van
50 Hz, NTSC TV-systemen, of met
een netfrequentie van 60 Hz en
PAL TV-systeem, om bij een
neonverlichting het knipperen te
verminderen. Wanneer FL is inge-
schakeld, is de gevoeligheid bij
geringe omgevingsverlichting met
ca. 30% gereduceerd.
6 Het beeld van de camera kan
electronische „scherper“ gemaakt
worden.
7 Dag/nacht-gebruik aan- of uit-
schakelen.
8 Bij ingeschakelde IR-mode wordt
de mogelijkheid voor het heen- en
weerschakelen van de filter-
schakelaar (herhaaldelijk
AAN-UIT schakelen) bij op- of
ondergaande zon of bij andere,
onverwachte gevallen gereduceerd.

12
Dansk
Montering
med printpladen, Undgå derfor
direkte berøring af printpladen.
Leveringsomfang
• CEC 612-...
• 3 stjerneskruer 3,9 x 40
• 3 dyvler D = 6 mm
• Unbrakonøgle, størrelse 3
• Silicagel-pose
• Denne produktinformation
Montage
1De tre unbrakoskruer på kamera-
foden løsnes, idet de drejes en halv
omgang, således at vægarmen kan
bevæges. Derefter monteres vægar-
men med kameraet på væggen.
Anvend boreskabelonen på foldeud-
siden. Benyt de vedlagte dyvler og
skruer.
2Kameraet justeres og fastspændes
i den ønskede position ved hjælp af
de 3 unbrakoskruer. Kameraet må
ikke bevæges med fastspændt væg-
arm, da der derved kan opstå utæt-
heder i kabinettet.
3Kamerakabinettet aftages med
henblik på indstilling af funktionerne
zoom og fokus. De to unbrakoskruer
løsnes fra bagsiden, og kabinettet
tages af fra forsiden. Den fra
fabrikken indlagte silikagel-pose
fjernes og bortskaffes.
Ved montage i loftet skal kame-
raet og kabinettet drejes 180°.
Det eksterne kamera
CEC 612-... behøver ved tilslut-
ningen til bygningsinstallationen
en separat, standard- tilslutnings-/
samledåse.
4 Indstilling af zoomfunktionen sker
med indstillingsgrebet a, indstilling
af fokusfunktionen med indstillings-
grebet b.
cIndstillingerne kan ændres på
kameraet ved hjælp af DIL-kontakten
1-8. (Se tabel)
5Den vedpakkede silikagel-pose
tages ud af beskyttelsesfolien og
lægges ind i kamerahuset.
Silikagelen forhindrer fugtdannelse
(afhængigt af temperaturforskellen
inden og uden for kamerahuset).
Silikagelen skal først tages ud af
beskyttelsesposen, når kamerahuset
er klar til at blive skruet sammen.
Hvis beskyttelsesposen åbnes for
tidligt, kan silikagelen suge sig
fuld på meget kort tid og dermed
blive ubrugelig. Når huset er skruet
sammen, fjernes beskyttelsesfolien
fra observationsglasset.
6Diagram med billedvinkelangivelse
for det eksterne kamera CEC 612
med 1/3-tommer stor videosensor.
Objektbredde i m
Objektafstand i m
7 Klemmekonfiguration
-= forsyning (sort)
+= forsyning (rød)
L= videosignal leder 1 Vpp (gul)
S= videosignal skærm stel (sort)
Installation
Installation og idrifttagning er
beskrevet i systemhåndbogen
1+n-teknik eller In-Home-bus: video
(følger med strømforsyningerne
NG 602-.../BVNG 650-... ).
Tekniske data
• Kamera: CCD-farvesensor 1/3“;
752 (h) x 582 (v) 440.000 pixel
• Manuelt zoomobjektiv: 3,8-9,5
mm, F 1,3, med IR-filter, automatisk
drejende
• Åbningsvinkel: horisontalt 74°-30°
• Lysfølsomhed: 0,5 lux ved farver
og 0,24 lux ved s/h, i begge tilfælde
ved F1,2
• Modlyskompensation
• Automatisk hvidjustering
• Opløsning: horisontalt 540
tv-linjer
• Videosignal: 1 Vss, FBAS ved
75 ohm
• Temperaturområde:
-20 °C til +40 °C
• Spændingsforsyning:
10,5–30 V, DC maks. 250 mA
• Kapslingsklasse IP 66
• Tilslutningskabel: 1,5 m
• Mål med vægarm:
b x h x d 62 x 96,5 x 187,5 mm
• Farve sølv RAL 9006

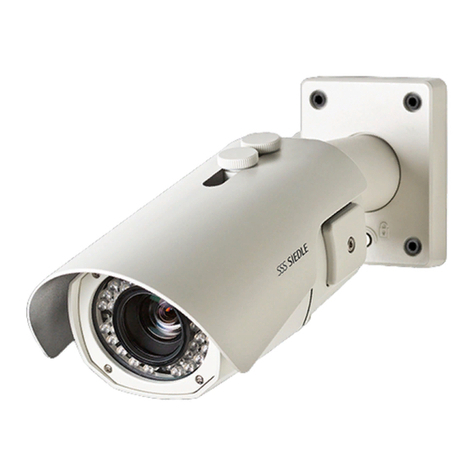

Anvendelse
Eksternt farvekamera med vandtæt
kabinet (IP 66), vægarm med kugle-
hoved og indvendig kabelføring.
Inte greret dag-/natomstilling,
veleg net til indvendig og udvendig
montage. Manuel indstilling af
zoom- og fokuseringsområde.
Kabinet til beskyttelse mod direkte
sollys. Vægarm med kuglehoved
samt fastgørelsesbeslag følger med
kameraet. Det
1,5 m lange tilslutningskabels tilslut-
ninger er markeret. Transmission af
videosignalet via koaksialkabel på
75 ohm.
Forsyningsspænding
Tilslutning, montage og service
af elektriske enheder må kun
udføres af en autoriseret
elinstallatør.
• Kameraet må ikke anvendes under
betingelser ud over de anførte græn-
se værdier for temperatur, fugt eller
forsyningsspænding.
• Ved udlægningen af tilslutnings-
kablerne er det vigtigt, at disse ikke
belastes, knækkes eller beskadiges.
Monteringsanvisning
Det er vigtigt at undgå følgende
indbygningssituationer:
• Direkte modlys
• Direkte sollys
• Meget lys baggrund
• Kraftigt reflekterende vægge
modsat kameraet
• Lamper/direkte lyskilder inden for
kameraets synsfelt
Elektrostatisk opladning
Elektrostatisk opladning kan øde-
læg ge enheden ved direkte kontakt

13
Indstillinger DIL-kontakt – Ill. 4
DIL Funktion TIL (ON) FRA (OFF) ved
levering
1 INT/LL intern sync-funktion line-lock-funktion OFF
2 ELC/ALC ELC: elektronisk lukkefunktion ALC: auto-blænde-objektiv-funktion OFF
3 BLC modlyskompensation TIL modlyskompensation FRA OFF
4 AGC TB AGC Turbo TIL, maks. 34 dB AGC turbo FRA 28 dB OFF
5 FL flimmerfri TIL flimmerfri FRA OFF
lukkefunktion fast på 1/120 sek.
6 SHARP billede med øget skarphed naturligt billede ON
7 DAY-NIGHT DAG (farve)/nat (s/h) dag/nat-drift FRA ON
Drift TIL
8 IR MODE Høj tærskelværdi for at forlade lav tærskelværdi OFF
natdrift for at forlade natdrift
1Synkroniseringen kan omskiftes
mellem ’Intern’ og ’AC Line Lock’.
I Line-Lock-modus synkroniseres
kameraet med netfrekvensen
(50 Hz).
2ELC regulerer lysfølsomhed
elektronisk, ALC regulerer
lysfølsomhed mekanisk via blænden.
3 Modlyskompensation ON eller
OFF.
4 AGC-funktion, som giver en
forstærkning på op til 34 dB.
(Derved bliver det lettere at
se billedet, selv under dårlige
lysforhold.)
AGC-modus kan omskiftes mellem
OFF og TURBO.
5 Flimmerfri-modus er nyttig på
steder med en netfrekvens på 50
Hz, NTSC TV-systemer, eller med en
netfrekvens på 60 Hz og PAL-TV-
system for at reducere flimmer ved
neonbelysning.
Når FL er indkoblet, er følsomheden
med lille omgivelsesbelysning
reduceret med ca. 30%.
6Billedet kan gøres skarpere
elektronisk.
7 Dag/nat-drift ON eller OFF.
8 Med indkoblet IR-modus
reduceres muligheden for at skifte
filter-omskifteren frem og tilbage
(gentagen ON-OFF-omskiftning) ved
op- og nedgående sol eller i andre
uforudsete tilfælde.
Vedligeholdelse
Kamera og frontglas må kun ren-
gøres med en blød klud fugtet med
en mild sæbeopløsning Tør rengø-
ring, aggressive rengøringsmidler
og skuremidler kan beskadige over-
fladen.

14
Svenska
Installation
Leveransomfång
• CEC 612-...
• 3 krysspårskruvar 3,9 x 40
• 3 pluggar D = 6 mm
• Innesexkantsnyckel storlek 3
• Påse med Silicagel
• Denna produktinformation
Montering
1Lossa lite de tre innesexkants-
skruvarna på kamerafoten ett halvt
varv, så att väggarmen kan svängas.
Sätt sedan fast väggarmen med
kameran på väggen. Använd borr-
schablonen på sidan som öppnas.
Använd pluggarna och skruvarna
som följer med.
2Rikta kameran och sätt fast den i
det önskade läget med hjälp av de
3 innesexkantsskruvarna. Sväng inte
kameran när väggarmen har satts
fast, eftersom det annars kan uppstå
otäta ställen i höljet.
3För att ställa in zoomen och
fokusen, ta av kamerans hölje. Lossa
de två innesexkantsskruvarna från
baksidan och ta av höljet framåt.
Ta bort och kasta silicagel-påsen
som har lagts i före leveransen.
Vid montering i taket
måste kameran och höljet
vridas 180°.
För att kunna ansluta den externa
kameran CEC 612-... till byggnadens
installation, behövs en separat,
vanlig anslutnings-/ förgreningsdosa.
4 Inställningen av zoomen görs med
reglaget a, inställningen av fokusen
med reglaget b.
cMed DIL-omkopplaren 1-8 kan
kamerans inställningar ändras.
(Se tabell)
5Ta ut den bifogade silicagel-påsen
ur skyddsfolien och lägg in den i
kamerahöljet. Silicagelet förhindrar
att det bildas fuktighet (beroende
av temperaturskillnaden inuti och
utanför höljet). Ta ut silicagelet ur
skyddspåsen först när kamerahöljet
har skruvats ihop. När skyddspåsen
öppnas för tidigt kan det hända att
silicagelet snabbt suger sig fullt och
därmed inte längre kan användas.
När höljet har skruvats ihop, ta bort
skyddsfolien från den genomskinliga
skivan.
6Diagram på täckningsområdet
för en extern kamera CEC 612 med
bildupptagningschip 1/3”.
Objektbredd i m
Objektavstånd i m
7Klämtilldelning
-= Försörjning (svart)
+= Försörjning (röd)
L= Videosignal ledare 1 Vss (gul)
S= Videosignal skärm massa
(svart)
Installation
Installationen och idrifttagningen
är beskrivna i systemhandboken
1+n-teknik resp. In-Home-Buss:
Video (är bifogade nätaggregaten
NG 602-.../BVNG 650-...).
Tekniska data
• Bildupptagning färg-CCD-sensor
1/3“; 752 (H) x 582 (V)
440.000 bildpunkter
• Manuellt zoomobjektiv
3,8-9,5 mm, F 1,3, med IR-filter,
som svänger in automatiskt
• Horisontal blickvinkel 74° – 30°
• Ljuskänslighet 0,5 lux vid färgdrift
och 0,24 lux vid
s/v-drift, båda vid F 1,2
• Motljuskompensation
• Automatisk vitbalans
• Horisontal upplösning
540 TV-linjer
• Videosignal 1 Vss, FBAS på
75 ohm
• Temperaturområde
-20°C till + 40°C
• Spänningsförsörjning
10,5–30 V, DC max. 250 mA
• Skyddstyp IP 66
• Anslutningskabel1,5 m lång
• Mått med väggarm
B x H x D 62 x 96,5 x 187,5 mm
• Färg silver RAL 9006
Användning
Kamera Extern Color i väderskyddat
hölje (IP 66), väggarm med kulhuvud
och inneliggande kabeldragning.
Integrerad dag-/nattkoppling,
lämpad för montering inomhus eller
utomhus. Manuellt inställbart zoom-
och fokusområde. Hölje som skyddar
mot solsken. Väggarmen med
kulhuvudet samt monteringsmateria-
let följer med kameran.
Anslutningarna på den 1,5 m långa
anslutningsledningen är markerade.
Överföringen av videosignalen görs
via en koaxialkabel på 75 ohm.
Elektrisk spänning
Installation, montering och
servicearbeten på elektriska
apparater får utföras endast av
behörig eltekniker.
• Använd inte kameran utanför de
angivna gränsvärdena för tempera-
turen, fuktigheten eller spänningen.
• När anslutningskablarna dras, ge
akt på att de inte belastas, viks eller
skadas.
Monteringshänvisning
Följande monteringssituationer
måste ovillkorligen undvikas:
• Direkt motljus
• Direkt solsken
• Bildbakgrund med stor ljusstyrka
• Starkt reflekterande väggar som
befinner sig mittemot kameran
• Lampor resp. direkta ljuskällor
direkt i kamerans blickfält
Elektrostatisk laddning
När elektrostatisk laddning kommer
i direkt kontakt med kretskortet, kan
apparaten förstöras. Undvik därför
att direkt beröra kretskortet.

15
Inställningar DIL-omkopplare - bild 4
DIL funktion PÅ (ON) FRÅN (OFF) från
fabriken
1 INT/LL Internt Sync-modus Line-Lock-modus OFF
2 ELC/ALC ELC: Elektroniskt stängningsmodus ALC: Auto-bländar-objektiv-modus OFF
3 BLC Motljuskompensation PÅ Motljuskompensation FRÅN OFF
4 AGC TB AGC Turbo PÅ, max. 34 dB AGC Turbo FRÅN 28 dB OFF
5 FL Flimmerfri PÅ Flimmerfri FRÅN OFF
Stängningen fixerad till 1/120 sek.
6 SHARP Skärpt bild Naturlig bild ON
7 DAY-NIGHT DAG (färg)/natt (svartvit) Dag/nattdrift FRÅN ON
Drift PÅ
8 IR MODE Högt tröskelvärde för att lämna Lägre tröskelvärde OFF
nattmoduset för att lämna nattmoduset
1Synkroniseringen kan kopplas om
mellan Intern och AC Line Lock.
I Line-Lock-modet synkroniseras
kameran med nätfrekvensen (50 Hz).
2 ELC reglerar ljuskänslighet
elektroniskt, ALC reglerars
ljuskänslighet mekaniskt via
bländaren.
3 På- eller frånkoppling av motljus-
kompensationen.
4AGC-funktion för att kunna
förstärka till max. 34 dB.
(På så vis är det lättare att identifiera
bilden även vid dåliga ljusför-
hållanden.)
AGC-modet kan kopplas om mellan
OFF och TURBO.
5Det flimmerfria modet är bra att
använda på de platser som har
en nätfrekvens på 50 Hz, NTSC
TV-system, eller en nätfrekvens på
60 Hz och PAL TV-system, för att
reducera flimret vid neonbelysning.
När FL är påkopplad, så är käns-
ligheten vid låg omgiv nings belysning
reducerad med ungefär 30%.
6Bild kan göras skarpare
elektroniskt.
7 På- eller frånkoppling av dag/
nattdriften.
8 När IR-modet är påkopplat,
reduceras möjligheten att koppla
om filteromkopplaren (upprepad
omkoppling PÅ-FRÅN), när solen
går upp eller ner eller vid andra
oväntade fall.
Skötselanvisningar
Rengör kameran och kamerafönstret
endast med en mjuk trasa som
fuktats med en svag tvållösning.
Torr rengöring, aggressiva
rengöringsmedel och skurmedel kan
skada ytan.

© 2006/05.09
Printed in Germany
Best. Nr. 0-1101/135971
S. Siedle & Söhne
Postfach 1155
D-78113 Furtwangen
Bregstraße 1
D-78120 Furtwangen
Telefon [phone]
Telefax [phone]
www.siedle.de
[email protected]
