1. Funktionsbeschreibung
Der SP1X12 ist in der Basis ein klassischer DMX512 Datenverteiler
und -verstärker (Splitter / Booster) mit einem Eingang, einem
direktverbundenen Ausgang „THRU“ und 12 elektrisch und optisch
entkoppelten Ausgängen.
Die Besonderheit des SP1X12 ist neben den 12 Ausgängen die
Auswahlmöglichkeit spezieller Betriebsarten die das Verhalten bei
Ausfall der DMX512 Linie steuern.
Zusätzlich zu diesen Betriebsarten kann der SP1X12 das DMX512
Signal im Zeitverhalten (Timing) reduziert ausgeben - RETIMER1.
Der RETIMER kann hilfreich sein, wenn Endgeräte mit Flackern
oder Aussetzern auf ein mit optimaler Ausgabegeschwindigkeit
übertragenes DMX512 Signal reagieren.
Da eine DMX512 Leitung am Ende einen Leitungsabschluss
erhalten muss, verfügt der SP1X12 über einen Taster und LED-
Anzeige zur manuellen Terminierung des DMX512 Eingangs.
Der SP1X12 ist mit folgenden Steckverbindern lieferbar:
Neutrik XLR 5pol, XLR 3pol oder RJ45. Eine Mischbestückung
3pol/5pol ist möglich.
1Der RETIMER DMX512 – ein Produkt von Stageline electronic zur
gezielten Einstellung des DMX512 Zeitverhaltens, verfügbar als
eigenständiges Gerät oder als Teil der Betriebsprogramme unserer
Produkte.

SP1X12
4
2. Signalverarbeitung und -führung
Der größte Wert wurde bei der Entwicklung des SP1X12 auf eine
optimal schnelle Signalverarbeitung und ein nahezu
unterbrechungsfreien Betrieb auf allen DMX512 Ausgängen und in
allen Betriebsarten gelegt.
Alle Ein- und Ausgänge verwenden gesockelte und genormte
RS485 Schnittstellenbausteine, verfügen über einen erweiterten
ESD Schutz, eine Wellenanpassung (120 ΩTerminierung) und sind
durch Optokoppler und DC/DC- Wandler elektrisch voneinander
getrennt.
Zur direkten Weiterleitung der kommenden DMX512 Linie dient der
Anschluss „THRU“, dieser Steckverbinder ist 5polig passiv, direkt
mit dem Eingang verbunden.
Wichtig: In den Betriebsarten mit Schalterstellung 1, 2, 3 und 4
werden die Daten durch den SP1X12 Prozessor verarbeitet und mit
optimaler und normgerechter DMX512 Wiederholrate ausgegeben.
Sollten bei DMX512 Endgeräten kurze Aussetzer oder Flackern
auftreten, sind möglicherweise die betroffenen Endgeräte beim
Empfang der DMX512 Daten zu langsam. (Siehe 4.7 – 4.8)
3. Anzeigen
Der SP1X12 hat zwei LED’s in der Frontblende, eine gelbe LED
über dem „TERM“ Schalter und eine 3farb-LED (DMX-OK) über
dem Betriebsartenschalter.
Die gelbe LED signalisiert, dass der Schalter Terminierung aktiv ist
und damit der DMX512 Eingang mit 120ohm terminiert ist.
Die DMX-OK LED zeigt folgende Zustände:
-LED ist rot ÎGerät initialisiert sich
-LED ist gelb ÎGerät ist betriebsbereit, kein DMX
-LED ist grün ÎDMX512 Signal ist korrekt

SP1X12
5
4. Betriebsarten

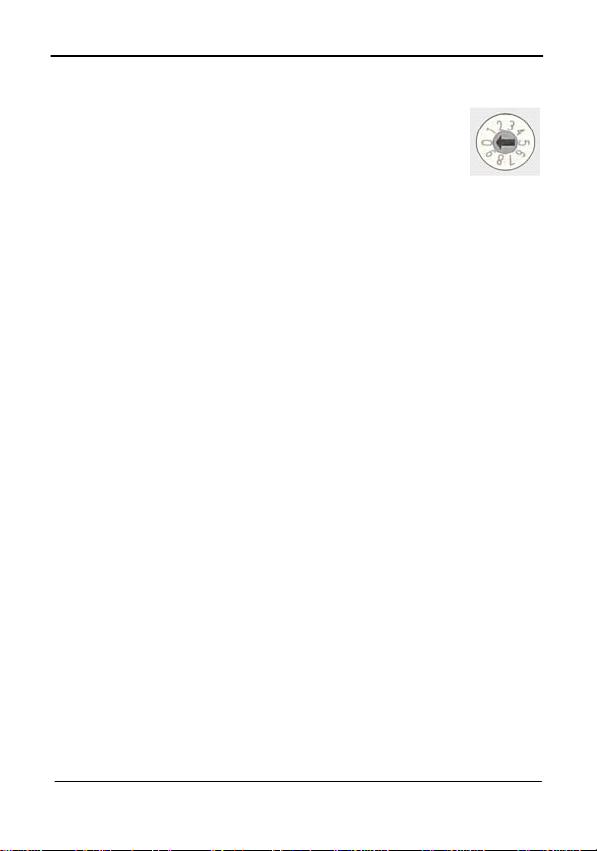

Die Auswahl einer Betriebsart erfolgt durch einen
Drehkodierschalter in der Frontblende. Die Betriebsart
kann jederzeit verändert werden und wird 1 Sekunde
nach der letzten Änderung und nachdem der aktuelle
DMX-Frame beendet wurde aktiviert.
Auswahl
4.1 = 0nur Booster keine Signalverarbeitung
Das Eingangssignal gelangt über je einen Leitungsverstärker an die
12 Ausgänge. Das Ausgangssignal entspricht im Timing und Inhalt
dem Eingangssignal.
Kein Eingangssignal – kein Ausgangssignal
4.2 = 1 Signalverarbeitung, volle Geschwindigkeit, H-Pegel
Das Eingangssignal wird durch den SP1X12 Prozessor verarbeitet
und mit optimal schnellem DX512 Timing ausgegeben.
Fällt das Eingangssignal aus, führen alle Ausgänge H-Pegel
(Leitung offen)
4.3 = 2 Signalverarbeitung, volle Geschwindigkeit, Idle-Mode
wie 1nur fällt das Eingangssignal aus, senden alle Ausgänge leere
DMX- Rahmen (Idle-Mode 6.2)
4.4 = 3 Signalverarbeitung, volle Geschwindigkeit, alles null
wie 1nur fällt das Eingangssignal aus, senden alle Ausgänge DMX-
Rahmen mit allen 512 Kreisen = 0
4.5 = 4 Signalverarbeitung, volle Geschwindigkeit, letzte Werte
wie 1nur fällt das Eingangssignal aus, senden alle Ausgänge den
letzten vollständig empfangenen DMX- Rahmen.

SP1X12
6
4.6 = 5 Signalverarbeitung, RETIMER, H-Pegel
Das Eingangssignal wird durch den SP1X12 Prozessor verarbeitet
und mit reduziertem DMX512 Timing ausgegeben. (siehe Tabelle)
Fällt das Eingangssignal aus, führen alle Ausgänge H-Pegel
(Leitung offen)
4.7 = 6 Signalverarbeitung, RETIMER, Idle-Mode
wie 5nur fällt das Eingangssignal aus, senden alle Ausgänge leere
DMX- Rahmen (Idle-Mode 6.2)
4.8 = 7 Signalverarbeitung, RETIMER, alles Null
wie 5nur fällt das Eingangssignal aus, senden alle Ausgänge DMX-
Rahmen mit allen 512 Kreisen = 0
4.9 = 8 Signalverarbeitung, RETIMER, letzte Werte
wie 5nur fällt das Eingangssignal aus, senden alle Ausgänge den
letzten vollständig empfangenen DMX- Rahmen.
4.10 = 9reserviert für optionale Verwendung
5. RETIMER
Das DMX512 Protokoll (genauer DMX512-1990 und DMX512-A)
sieht nach DIN 56930-2 Punkt 4.4.1. eine maximale
Datenübertragungsrate von 44 Rahmen pro Sekunde vor, bei einer
minimalen Zeit zwischen den Bytes (Slots) sowie zwischen den
gesamten Paketen (Packets) von 0s.
Das Gleiche gilt für den American National Standard E1.11–2004
/ 8.11 Tabelle 6 & 7, in dem für den Sender ebenfalls 44 Rahmen
pro Sekunde und jeweils 0s zwischen den Bytes und zwischen den
Rahmen zulässig sind, bzw. empfohlen werden. Entsprechend
werden die minimal notwendigen Zeiten für einen DMX512
Empfänger wie folgt angegeben:

SP1X12
7
Break 88µs, MAB 8µs, zwischen den Bytes (Slots) 0s, zwischen
den Rahmen (Packets) 0s sowie einer minimalen Break zu Break-
Zeit von 1196 µs. (entspricht einem Minimum von 24 Kreisen)
Leider sind DMX512 Endgeräte auf dem Markt die zwar mit
DMX512 beschriftet, aber nicht in der Lage sind ein DMX512
Signal, mit optimalem und normgerechten Zeitverhalten,
störungsfrei zu empfangen und zu verarbeiten.
Für diesen Fall bietet der SP1X12 alle Betriebsarten noch einmal
mit einem entspannten Zeitverhalten für problematische Endgeräte.

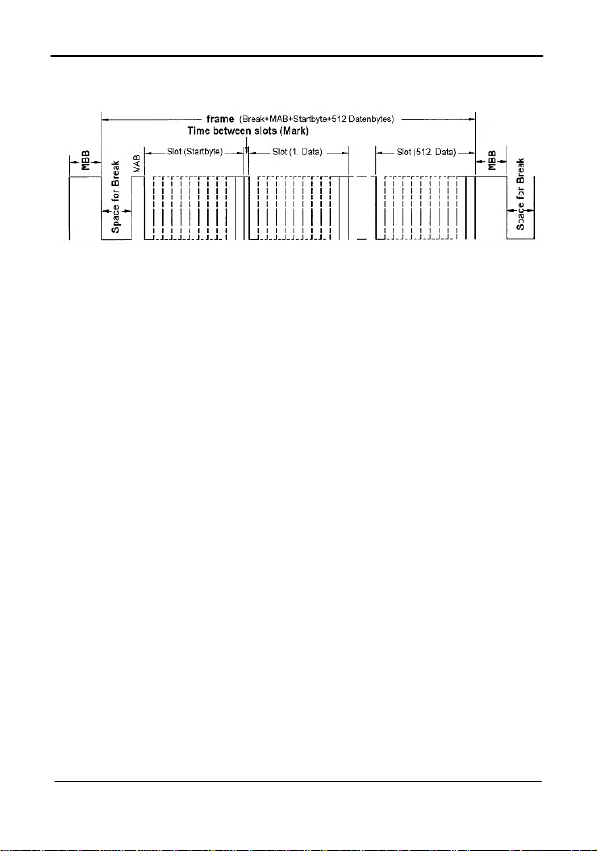

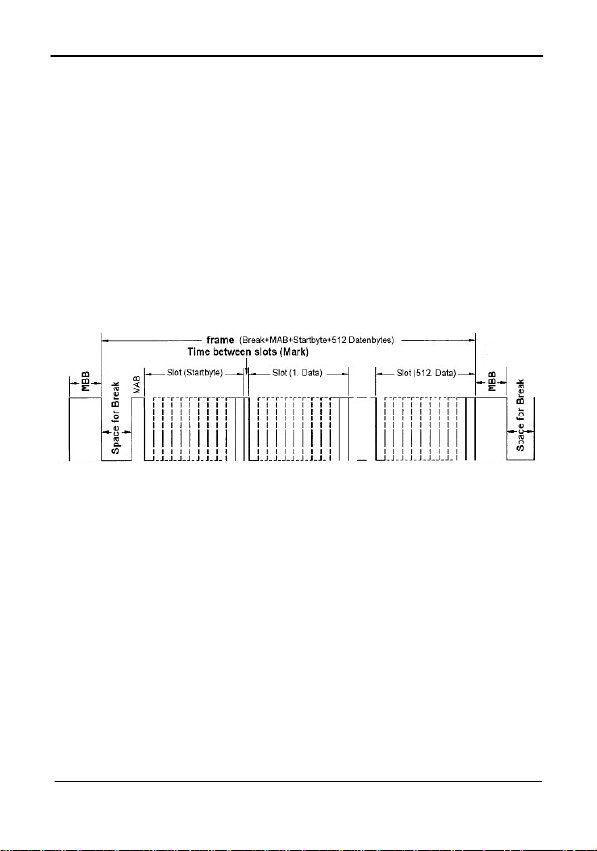

5.1 DMX512 Timing Diagramm
frame (22,7ms) = gesamtes Datenpaket mit Break, MAB,
Startbyte und bis zu 512 Datenbytes
MBB Mark Before Break = Zeit zwischen zwei Frames
Slot Time (44µs) = 1 Start Bit, Datenbyte (8Bit), 2 Stop Bits
Time between Slots = Zeit zwischen zwei Datenbytes (Mark)
5.2 RETIMER – reduziertes Timing
In den Betriebsarten 5, 6, 7, und 8 überträgt der SP1X12 die
DMX512 Daten mit einem reduziertes DMX512 Timing.
Break = 176 µs, MAB = 12 µs, Time between Slots = 4µs,
MBB = 1ms, gesamter Rahmen (Break to Break) = B2B = 25,8ms

SP1X12
8
6. Erläuterungen
6.1 Laufzeiten
Die Durchlaufverzögerung des DMX512 Signals ist abhängig von
der Komplexität der Betriebsart. In Betriebsart 0spielen nur
Gatterlaufzeiten eine Rolle, in Größenordnungen von maximal 4µs.
Für alle anderen Betriebsarten in denen das DMX512 Signal
verarbeitet wird, treten Laufzeiten bis zu 20ms auf.
6.2 Idle-Mode
In einigen Betriebsarten wird bei fehlendem Eingangssignal an den
Ausgängen ein spezieller DMX512 Rahmen, der Idle-Mode,
gesendet. Dieser dient dazu bei den Endgeräten einen Fehlerstatus
durch eine ausgefallene DMX512 Linie zu vermeiden. Im Idle-Mode
wird nur das Break, Mark und Start-Byte gesendet.
6.3 Gültige Rahmen
Als „gültig“ wird ein Rahmen bezeichnet und weiterverarbeitet wenn
nach Empfang aller DMX Kreise (max. 512) wieder ein DMX
Starttiming erkannt wurde.
6.4 Terminierung
Eine DMX512 Datenleitung muss am Ende mit einem 120 Ω
„Wellen“-Widerstand „abgeschlossen“ werden. Dies geschieht beim
SP1X12 durch einen Taster und eine gelbe LED.
Optimaler weise sollte eine auf dem RS485 Standard basierende
Datenleitung ebenfalls am Anfang eine Terminierung haben (hier
alle Ausgänge). Der SP1X12 hat dazu einen 120 Ω
Wellenwiderstand an jedem Ausgang, dieser kann aber über eine
Jumperbrücke J6 bis J13 deaktiviert werden. Dadurch lässt sich bei
Bedarf der Signalpegel etwas erhöhen.

SP1X12
9
6.5 Steckerbelegung XLR/RJ45/Klemme
Folgende Pinbelegungen sind für die einzelnen Steckverbinder zur
Anwendung gekommen und sind mit DMX512-A nach ESTA E1.11
– 2004 genormt.
Funktion XLR 5pol XLR3pol RJ45 / Farbe
Data 1+ 3 3 1 ws/ or
Data 1- 2 2 2 or
Signal-Masse 1 1 1 7 ws/ br
Data 2+ 5* - 3 ws/ gn
Data 2- 4* - 6 gn
Signal-Masse 2 -* - 8 br
nicht verwendet 4 bl
nicht verwendet 5 ws/ bl
Schirm ** **
* nur optional bei DMX512-A vorgesehen
** ist bei DMX512 Kabeln als Signal-Masse an Pin 1 zu
verwenden.

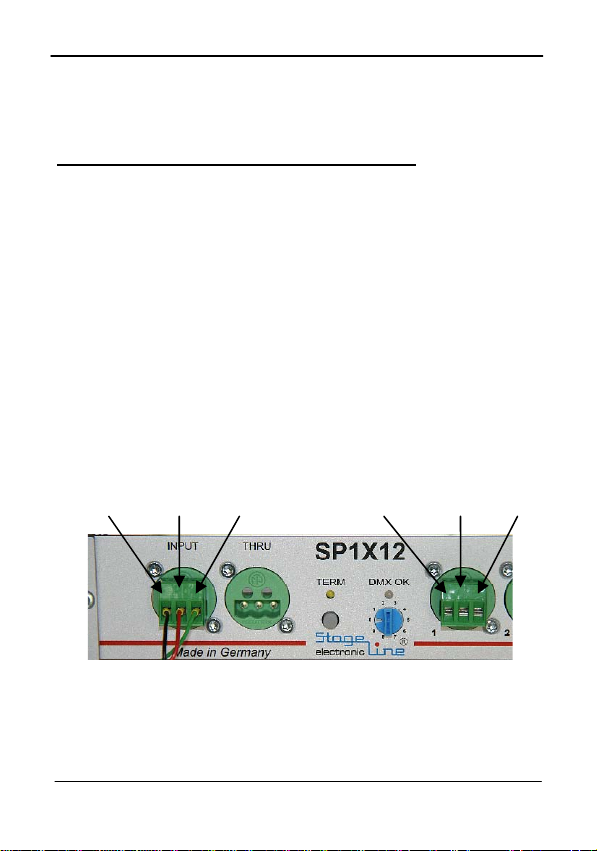

Pinbelegung: Option steckbare Schraubklemme
Eingang Ausgänge
0V(1), + DMX(3), -DMX(2) - DMX(2), + DMX(3), 0V(1)

SP1X12
10
7. Technische Daten
Stromversorgung: 100 - 240V~ +/-10%, 47-63Hz
Leistungsaufnahme: max. 10W
Schnittstelle: DMX512-A
Eingänge: 1, Terminierung schaltbar 120 Ω
Ausgänge: 12, terminiert 120 Ω
Timing: (Norm) Break: 176 µs, Mark: 12 µs
B2B: 22.8 ms
Timing: (reduziert) Break: 176 µs, Mark: 12 µs
B2B: 25.8 ms
Trennung: Eingang & Ausgänge nach
DIN56930-2/4.2.3
Gewicht: ca. 1900 g
Abmessungen: 19“ 1HE x 220 mm
ohne Steckverbinder
Vor dem Öffnen des Gerätes
den Netzstecker ziehen!!
