Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
GRP Flameproof Audible Signal -
110 dB(A)
Reihe YA6S
Series YA6S


DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S

Allgemeine Angaben
2
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................2
1.1 Hersteller .............................................................................................................2
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................3
2.1 Symbole in der Betriebsanleitung .......................................................................3
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Sichere Verwendung ...........................................................................................5
3.3 Umbauten und Änderungen ................................................................................5
4 Funktion und Geräteaufbau ................................................................................5
4.1 Funktion ..............................................................................................................6
5 Technische Daten ...............................................................................................6
6 Transport und Lagerung .....................................................................................7
7 Montage und Installation .....................................................................................8
7.1 Maßangaben / Befestigungsmaße ......................................................................8
7.2 Montage / Demontage, Gebrauchslage ..............................................................8
7.3 Installation .........................................................................................................15
8 Inbetriebnahme .................................................................................................15
9 Betrieb ...............................................................................................................16
9.1 Fehlerbeseitigung .............................................................................................16
10 Instandhaltung, Wartung, Reparatur .................................................................16
10.1 Instandhaltung ..................................................................................................16
10.2 Reparatur ..........................................................................................................17
10.3 Rücksendung ....................................................................................................17
11 Reinigung ..........................................................................................................17
12 Entsorgung ........................................................................................................18
13 Zubehör und Ersatzteile ...................................................................................18
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Business Unit Lighting & Signalling
Nordstr. 10
99427 Weimar
Germany
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.:
Fax
Internet:
E-Mail:
+49 3643 4324
+49 3643 4221-76
www.stahl-ex.com
Tel.:
Fax
Internet:
E-Mail:
+49 7942 943-0
+49 7942 943-4333
www.stahl-ex.com

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Erläuterung der Symbole
3
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1.2 Angaben zur Betriebsanleitung
ID-Nr. 224617 / YA6S60300010
Publikationsnummer: 2016-01-15·BA00·III·de·01
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile

Erläuterung der Symbole
4
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
= Signal
= Erde
= Signal Stufe 1
= Signal Stufe 2
= Signal Stufe 3
= Signalton
= Telefonanschluss
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei Personen
führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.
1
2
3

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Sicherheitshinweise
5
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

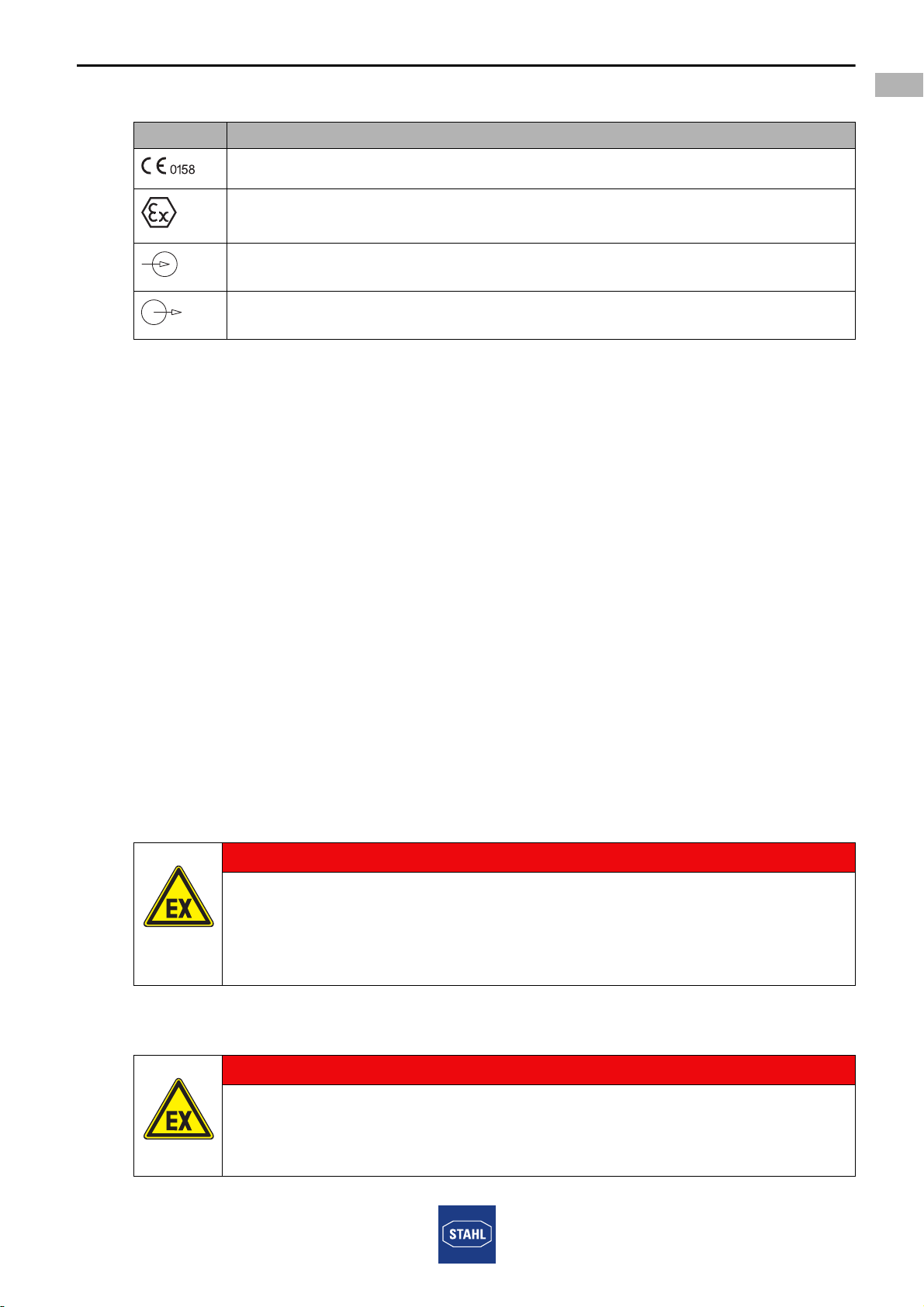

2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Sichere Verwendung
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder
beachten!
• Zusätzliche Hinweisschilder auf dem Gerät beachten!
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden!
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch
Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
• Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist!
• Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen!
3.3 Umbauten und Änderungen
4 Funktion und Geräteaufbau
Symbol Bedeutung
05594E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.
15649E00
Eingang
15648E00
Ausgang
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern. Für Schäden, die durch
Umbauten und Änderungen entstehen, besteht keine Haftung und keine
Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät ausschließlich entsprechend den in dieser Betriebsanleitung
festgelegten Betriebsbedingungen verwenden.

Technische Daten
6
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
4.1 Funktion
Die Produktreihe YA6S liefert ein akustisches Signal, welches zur Alarmierung, Warnung
oder als Hinweis auf ein Ereignis vorgesehen ist. Das Gerät zeichnet sich durch seine
Korrosionsbeständigkeit aus und ist daher besonders geeignet für den Einsatz in
rauesten Umgebungen sowohl Onshore und Offshore.
5 Technische Daten
Explosionsschutz
Global (IECEx)
Gas und Staub IECEx BAS 14.0064
IEC 60079-0: 2011 / IEC 60079-1: 2007 / IEC 60079-31: 2013
Ex d IIB T* Ta -** ... +** °C Gb
Ex d IIC T* Ta -** ... +** °C Gb
Ex tb IIIC T*** °C Ta -** ... +** °C Db IP66
Europa (ATEX)
Gas und Staub Baseefa14ATEX0126
EN 60079-0: 2012 / EN 60079-1: 2007 / EN 60079-31: 2009
(IEC 60079-31: 2013)
E II 2 G Ex d IIB T* Ta -** ... Ta +** °C Gb
E II 2 G Ex d IIC T* Ta -** ... Ta +** °C Gb
E II 2 D Ex tb IIIC T*** °C Ta -** ... +** °C Db IP66
Produktvariantentabelle
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX
Umgebungsbedingungen
Betriebs-
temperaturbereich
Strom und
Spannung
Temperatur-
klasse
Max. Oberflächen-
temperatur
Umgebungs-
temperaturbereich
24 V DC T6 T75 °C -60 … +70 °C
48 V DC T6 T75 °C -60 … +70 °C
115 V AC T6 T77 °C -60 … +60 °C
T5 T87 °C -60 … +70 °C
240 V AC T6 T77 °C -60 … +60 °C
T5 T87 °C -60 … +70 °C
24/48 V DC -60 ... +70 °C
115 V AC -40 ... +60 °C
230 V AC -40 ... +60 °C

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Transport und Lagerung
7
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung
24 oder 48 V DC
115 oder 230 V AC
Stromaufnahme
Betriebsparameter +/-10 %
Leitungs-
überwachung
ja
Akustische Daten
Volumen max. 110 dB(A)
Lautstärkeregelung 18 dB(A) Abgleich
Tonstufen 3
Tonwahl über DIL-Schalter
Mechanische Daten
Material
Gehäuse glasfaserverstärktes Polyester
Horn and trumpet ABS, flammhemmend
Montageteile Edelstahl
Bügel Edelstahl
Schilder Polyesterfolie, selbstklebend
Schutzart IP66 / IP67 gem. IEC 60529
Montage / Installation
Anschluss 2,5 mm2 Klemmen
Technische Daten
Elektrische Daten
Einschaltstrom
24 V DC 280 mA
48 V DC 250 mA
115 V AC 76 mA
230 V AC 40 mA
DC 24 V / 48 V AC 115 V AC 230 V
Imax Dauer Imax Dauer Imax Dauer
14,5 A 220 μs 10 A 300 μs 25 A 310 μs

Montage und Installation
8
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
7.2 Montage / Demontage, Gebrauchslage
Maßzeichnungen (alle Maße in mm [Zoll]) - Änderungen vorbehalten
17150E00 16919E00
GRP Akustisches SignalReihe YA6S
mit L-Bügel
GRP Akustisches Signal Reihe YA6S
ohne L-Bügel
17159E00
L-Bügel
GEFAHR
Explosionsgefahr!
Gefahr von Verletzungen und Sachschäden!
• Bei Verwendung von Aderendhülsen müssen diese unbedingt gasdicht
mit geeignetem Werkzeug angebracht werden.
[ 5,70]
Ø
263,50 [10,37]
95
[3,74]
33 [1,30]
Ø
9
[ 0,35]
Ø
75
[2,95]
105
[4,13]
[6,12]
155,50
189 [7,44]
[4,61]
117
Ø
145
178,50 [7,03]
75 [2,95]
32
[1,26]
178,50 [7,03]
33
[1,30]
3 x M6
[ 5,70]
Ø
Ø
145
263,50 [10,37]
20 [,9]0 7
75 2 95[, ]
ø9 [,]ø0 35
117 [4,61]
105 4 13[, ]

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Montage und Installation
9
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
• Das Gerät auf eine plane und dem Gewicht entsprechende Oberfläche montieren.
• Die Kabel mit einer zugelassenen und für die Gasgruppe geeigneten druckfesten
Kabel- und Leitungseinführung einbringen.
• Nicht genutzte Einführungen mit zugelassenen, druckfesten Verschlussstopfen
verschließen.
7.2.1 Einbaubedingungen Netzanschluss
GEFAHR
Explosionsgefahr!
Gefahr von Verletzungen und Sachschäden!
• Die Komponenten sorgfältig entfernen oder austauschen.
• Freiliegende Spaltoberflächen nicht beschädigen sowie vor Staub und
Schmutz schützen.
• Die Endflansche ohne Kraftanwendung gerade einbauen, nicht mit
einem Hammer oder sonstigen Werkzeugen bearbeiten und nicht mit
den Befestigungsschrauben nach unten ziehen.
GEFAHR
Explosionsgefahr!
Gefahr von Verletzungen und Sachschäden!
• Nur Kabelverschraubungen mit entsprechender Zertifizierung verwen-
den. Kabelverschraubungen müssen zünddurchschlagsicher (Ex d) und
für die jeweils verwendete Kabelart geeignet sein.
• Nicht verwendete Bohrungen im Gehäuse mit druckfesten
Verschlussstopfen verschließen.
• Nicht verwendete Kabelverschraubungen mit druckfesten Stopfen
verschließen.
• Kabelverschraubungen, Verschlussstopfen und Stopfen müssen die
Anforderungen der IEC/EN 60079-14 erfüllen.
• Die Installation der Kabelverschraubung muss entsprechend den
Herstelleranweisungen erfolgen.
• Die Temperatur der Leitungseinführung kann 70 °C erreichen.
• Die Gewinde mit einem nichthärtenden Gewindedichtstoff versehen, um
die Schutzart IP 66 sicherzustellen.
GEFAHR
Gefahr durch spannungsführende Teile!
Tod oder schwerste Verletzungen drohen!
• Gerät vor dem Öffnen und vor der Demontage spannungsfrei schalten.
• Gerät gegen unbefugtes Schalten sichern.

Montage und Installation
10
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2.2 Montage mit Befestigungswinkel
• 6 x Zylinderkopfschrauben (4) lösen und Endkappe (3) entfernen
• Kabel- und Leitungseinführung vorbereiten
• Erdungsanschluss sicherstellen
• Kabelverschraubung montieren
• Leitungen anschließen (siehe elektrischer Anschluss)
7.2.3 Zusammenbau des Gehäuses
• Die Endkappe in Richtung Gerät anheben.
• Die Zylinderkopfschrauben M5 x 25 (siehe unten, Information) ersetzen und mit einen
Drehmoment von 4 Nm anziehen.
• Bügel an Wand anbringen • Gerät befestigen
17161E00 17219E00
17220E00
1Horn
2 Leiterplatte
3 Endkappe
4 Zylinderkopfschrauben M5 x 25
1
2
3
4

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Montage und Installation
11
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

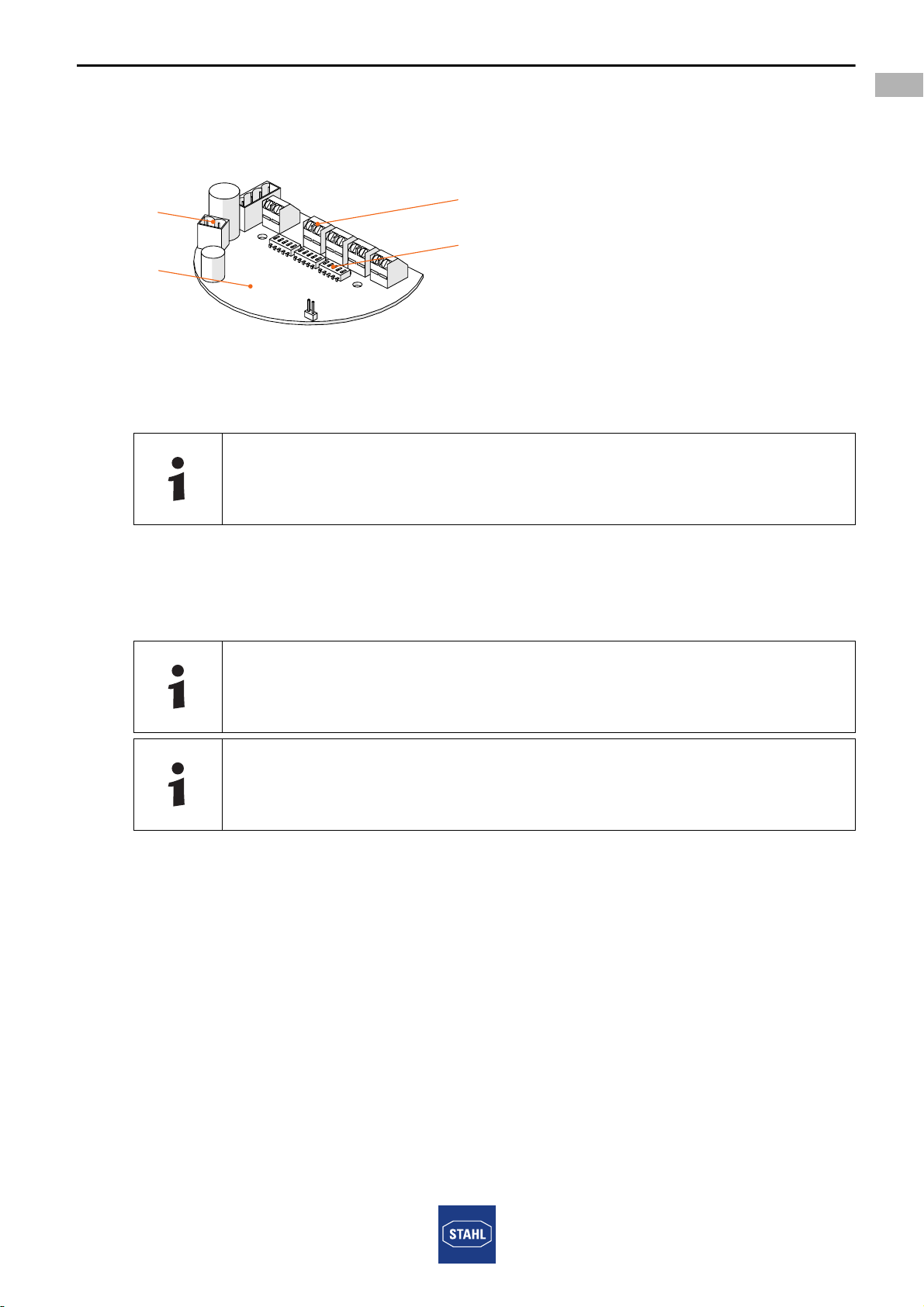

7.2.4 Elektrischer Anschluss
Schlüsselkomponenten
Kabelanschluss
Parallelverbindung mehrere Geräte
Bis zu 10 Geräte können parallel an einer Versorgungsleitung angeschlossen werden
(siehe Verdrahtungsplan).
Schaltpläne
17230E00
1 Stecker für Hupe
2 Anschlussleiterplatte
3 Klemmblöcke
4 Tonwahlschalter (siehe Tontabelle)
Schlüsselkomponenten YL6S
• Die Anschlussklemme ist für Kabel mit einem Querschnitt von 2,5 mm2
oder 14 ... 18 AWG geeignet.
Leitungsüberwachung für Geräte mit Gleichspannung
• durch Polaritätsumkehr
• durch Anschluss eines Abschlusswiderstandes zwischen 0 V und +V.
Der Widerstandswert wird vom Anlagenentwickler festgelegt.
Zwei Signalstufen für Geräte mit Wechselspannung
• durch Anschluss über einen dritten Draht.
Drei Signalstufen für Geräte mit Gleichspannung
• durch Anschluss über einen dritten und vierten Draht.
4
3
2
1

Montage und Installation
12
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

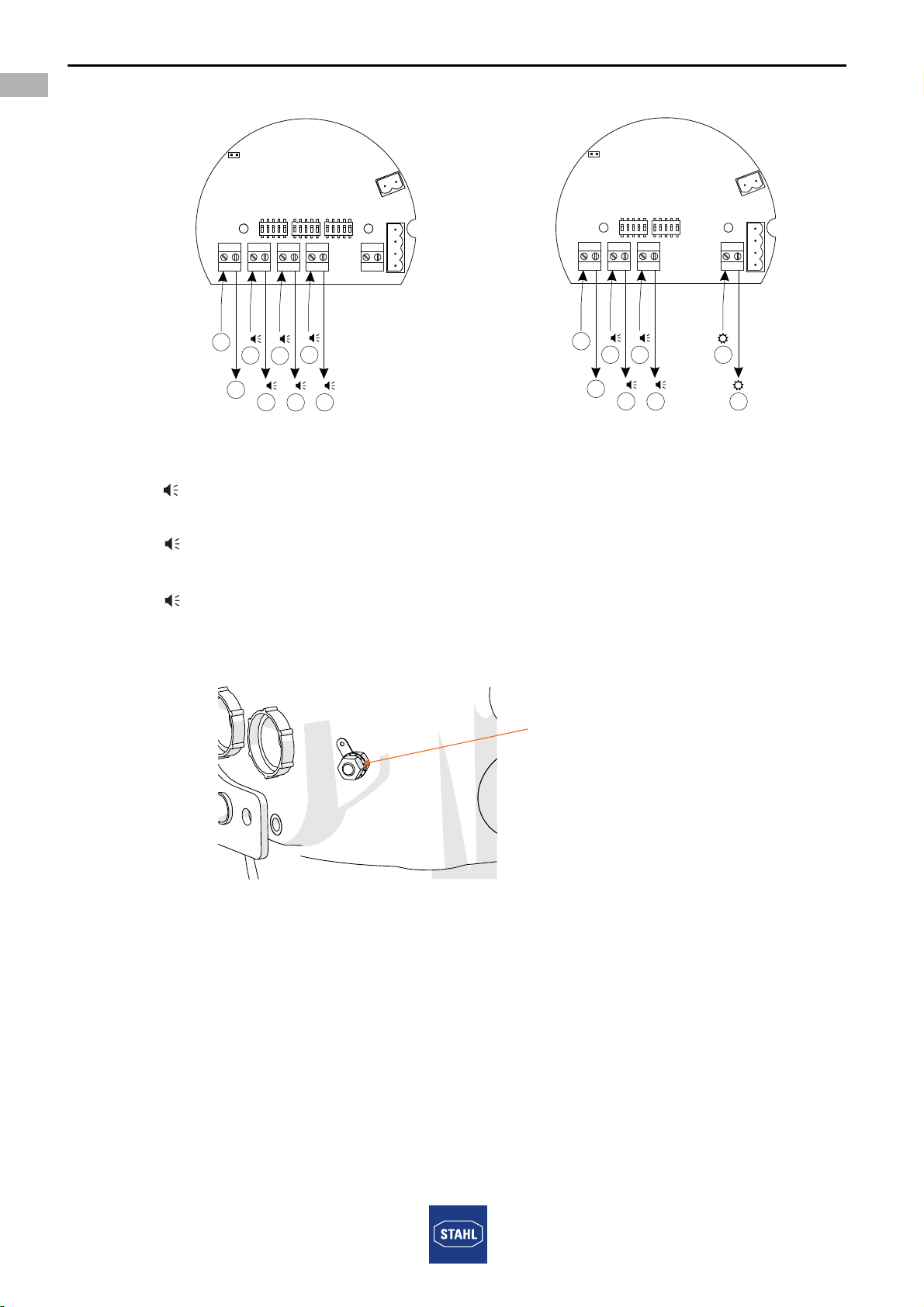

7.2.5 Erdanschluss
Verwendung von metallischen Kabel- und Leitungseinführungen
Eine Erdungsfahne ist für jedes Gerät vorgesehen. Diese sollte wie oben beschrieben mit
dem externen Erdungsbolzen verbunden werden.
Gerätematerial
Das für das Gehäuse verwendete GRP Material besitzt elektrisch leitende
Eigenschaften. Das Material ist antistatisch und verhindert die Bildung elektrischer
Ladungen auf der Oberfläche.
Spezifischer Oberflächenwiderstand < 108 Ω gemäß IEC 60093
17228E00 17193E00
Schaltplan Gleichspannungen Schaltplan Wechselspannungen
= Signal Stufe 1
= Signal Stufe 2
= Signal Stufe 3
17191E00
Erdungsanschluss
0V
1
+V
1
2
2
TELEPHONE
INITIATE
0V
+V +V
+V
3
+V
3
+V
N
N
1
L
1
L
2
L
2
L
L
L
TELEPHONE
INITIATE
NEUTRALNEUTR
0V
LIVE (Vac)
24/48 Vdc
2ND
STAGE
STROBE
AC/DC
1
2
3
E

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Montage und Installation
13
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2.6 Einstellbare Tonfolgen
• Signaltonauswahl und deren Schalterpositionen: siehe Tabelle unten.
• Kontrollieren der korrekten Schalterpositionen der ausgewählten Signaltöne
Tontabelle
Ton
Nr.
Ausführung Häufigkeit
Tonwahl-
schalter
12345
(EIN = 1)
Wieder-
holfre-
quenz
(sec)
Sonderanwendung
Ton 01 Zwei alternierende Töne 800-1000 00000 0,5 Feueralarme -
Bahnübergang
Ton 02 Zwei alternierende Töne 2500-3100 10000 0,5 Sicherheitsalarme
Ton 03 Zwei schnell
alternierende Töne
800-1000 01000 0,25 Erhöhte Dringlichkeit -
Bahnübergang
Ton 04 Zwei schnell
alternierende Töne
2500-3100 11000 0,25 Sicherheitsabschreckung
Ton 05 Zwei alternierende Töne 440-554 00100 0,4/0,1 AFNOR, Frankreich
Ton 06 Zwei alternierende Töne 430-470 10100 1,0
Ton 07 Zwei sehr schnell
alternierende Töne
800-1000 01100 0,13
Ton 08 Zwei sehr schnell alter-
nierende Töne
2500-3200 11100 0,07
Ton 09 Zwei alternierende Töne 440-554 00010 2,0 Rettungsgasse bilden,
Schweden (SS 031711)
Ton 10 Dauerton 700 10010 Entwarnung, Schweden (SS
031711)
Ton 11 Dauerton 1000 01010
Ton 12 Dauerton 1000 11010
Ton 13 Dauerton 2300 00110
Ton 14 Dauerton 440 10110
Ton 15 Unterbrochener Ton 1000 01110 2,0
Ton 16 Unterbrochener Ton 420 11110 1,25 AS2220, Australien
Ton 17 Unterbrochener Ton 1000 00001 0,5
Ton 18 Unterbrochener Ton 2500 10001 0,25
Ton 19 Unterbrochener Ton 2500 01001 0,5
Ton 20 Unterbrochener Ton 700 11001 6/12 Wichtige Meldung, Schwe-
den
Ton 21 Unterbrochener Ton 1000 00101 1,0
Ton 22 Unterbrochener Ton 700 10101 4,0 Luftangriffalarm, Schweden
Ton 23 Unterbrochener Ton 700 01101 0,25 Lokale Warnung, Schweden
Ton 24 Unterbrochener Ton 720 11101 0,7/0,3 Industriealarm, Deutschland
Ton 25 Unterbrochen, schnell,
ansteigende Lautstärke
1400 00011 0,25
Ton 26 Schnelle Sirene 250-1200 10011 0,085

Montage und Installation
14
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Die Akustiksignale nach PFEER gemäß Empfehlung von UKOOA lauten:
Details Tonwahlschalter
Ton 27 Konstant ansteigend,
abfallend
1000 01011 10/40/10 Industriealarm, Deutschland
Ton 28 ISO 8201 Evakuierung 800-1000 11011 Als Stan-
dard
Internationaler
Evakuierungsalarm
Ton 29 Schneller Heulton 500-1000 00111 0,15
Ton 30 Langsamer Heulton 500-1200 10111 4,5 Evakuierung, Niederlande
Ton 31 Rückwärts-Sweep 1200-500 01111 1,0 Feueralarm, Deutschland
(DIN 33404)
Ton 32 Sirene 500-1200 11111 3,0
Generalalarm Akustisches Signal 15 Unterbrochener Ton 1000 Hz
PAPA Akustisches Signal 31 Rückwärtssweep 1200-500 Hz
Giftgas Akustisches Signal 11 Dauerton 1000 Hz
17192E00
Tontabelle
TELEPHONE
INITIATE
NEUTRALNEUTR
0V
LIVE (Vac)
24/48 Vdc
2ND
STAGE
3RD
STAGE
STROBE
AC/DC
123

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Inbetriebnahme
15
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.3 Installation
8 Inbetriebnahme
Vor Inbetriebnahme, stellen Sie sicher, dass
• das Gerät vorschriftsmäßig installiert wurde.
• die Netzspannung mit der Bemessungsbetriebsspannung des Gerätes übereinstimmt.
• der für die Kabel- und Leitungseinführung zulässige Kabeldurchmesser verwendet
wurde.
• die Leitungseinführungen und Verschlussstopfen fest angezogen sind.
• die Kabel ordnungsgemäß eingeführt sind.
• der Anschluss ordnungsgemäß ausgeführt wurde.
• alle Schrauben und Muttern vorschriftsmäßig angezogen sind.
• der Anschlussraum sauber ist.
• das Gerät nicht beschädigt ist.
• sich keine Fremdkörper im Gerät befinden.
• das Gerät vorschriftsmäßig verschlossen ist.
WARNUNG
Gefahr eines Stromschlags durch spannungsführende Teile!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen.
• Alle Anschlüsse und Verdrahtungen spannungsfrei schalten.
• Anschlüsse gegen unbefugtes Schalten sichern.
GEFAHR
Explosionsgefahr!
Gefahr von Verletzungen und Sachschäden!
• Das Gerät nur in unbeschädigtem Zustand betreiben.
• Bei beschädigtem Gewinde ist das Gerät sofort auszutauschen.
• Das Gerät und die Bauelemente äußerst sorgfältig handhaben.
• Freiliegende Spaltoberflächen vor Staub, Schmutz und
Beschädigungen schützen.
• Die Endflansche unter Vermeidung jeglicher Kraftanwendung gerade
einbauen.
• Den Flansch nicht mit einem Hammer oder anderen Metallwerkzeugen
bearbeiten.
• Den Flansch nicht mit den Befestigungsschrauben nach unten ziehen.
• Das Gerät nur in sauberer und trockener Betriebsumgebung
eingebauen.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation und Funktion
prüfen.
• Nationale Bestimmungen einhalten.

Betrieb
16
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
9 Betrieb
Das Gerät warnt und alarmiert mittels
• akustischem Signal.
9.1 Fehlerbeseitigung
Tritt ein Fehler auf, lesen Sie bitte die vorherigen Abschnitte dieses Dokuments.
Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt:
• An R. STAHL Schaltgeräte GmbH wenden.
Zur schnellen Bearbeitung folgende Angaben bereithalten:
• Typ und Seriennummer
• Kaufdaten
• Fehlerbeschreibung
• Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
10 Instandhaltung, Wartung, Reparatur
10.1 Instandhaltung
• Art und Umfang der Prüfungen unter Beachtung der entsprechenden nationalen
Vorschriften festlegen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
WARNUNG
Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten!
Nichtbeachten kann zu schweren Verletzungen und Sachschäden führen.
• Arbeiten am Gerät ausschließlich von dazu autorisierter und
entsprechend geschulter Elektro-Fachkraft ausführen lassen.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.

224617 / YA6S60300010
2016-01-15·BA00·III·de·01
Reinigung
17
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Folgende Prüfungen und Maßnahmen müssen mindestens bei der regelmäßigen
Wartung durchgeführt werden.
10.2 Reparatur
10.3 Rücksendung
Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwen-
den. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads > Kundenservice":
• Serviceschein herunterladen und ausfüllen.
• Gerät zusammen mit dem Serviceschein wieder in der Originalverpackung an die
R. STAHL Schaltgeräte GmbH senden.
11 Reinigung
• Gerät nur mit einem Tuch, Besen, Staubsauger o.ä. reinigen.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
Prüfen Maßnahmen
der zulässigen Umgebungstemperatur Bei Über- oder Unterschreiten der
zulässigen Umgebungstemperatur ist das
Gerät außer Betrieb zu nehmen.
der Gehäusekomponenten auf
Rissbildung oder Beschädigungen
Austauschbare Gehäusekomponenten
tauschen. Bei nicht austauschbaren
Gehäusekomponenten ist das Gerät außer
Betrieb zu nehmen.
der bestimmungsgemäßen Verwendung Bei nicht bestimmungsgemäßer Verwen-
dung ist das Gerät außer Betrieb zu neh-
men.
des festen Sitzes der untergeklemmten
Leitungen
Lockere Leitungen fest unterklemmen.
der Kabel auf Alterung und Beschädigung Beschädigte oder gealterte Kabel
ersetzen.
auf Alterung und Beschädigung der
Dichtung
Beschädigte, gealterte oder poröse
Dichtungen ersetzen.
Gehäusekomponenten mit geschäumter
Dichtung komplett tauschen.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

Entsorgung
18
224617 / YA6S60300010
2016-01-15·BA00·III·de·01
GRP Akustisches Signal - 110 dB(A),
druckfest gekapselt
Reihe YA6S
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
12 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
13 Zubehör und Ersatzteile
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH
verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com.
Other manuals for YA6S Series
2
Table of contents
Languages:
Other Stahl Fire Alarm manuals
Popular Fire Alarm manuals by other brands

Task Force Tips
Task Force Tips CROSSFIRE Instructions for installation, operation, maintenance

Honeywell
Honeywell 6808 Installation and operation manual

MORLEY-IAS
MORLEY-IAS DX CONNEXION product manual

Mircom
Mircom RAM-300LCD Series Installation and operation manual

Fireboy- Xintex
Fireboy- Xintex FBD-MZ Owner's Manual & Installation Instructions

Fire-Lite Alarms
Fire-Lite Alarms MS-2 instructions
